第六章 第三节 非框架梁的计算
总结框架梁、非框架梁中钢筋连接、截断、锚固要点
总结框架梁、非框架梁中钢筋连接、截断、锚固要点在框架梁结构里,主梁是搁置在框架柱子上，次梁是搁置在主梁上。
在相交处，小心计算主梁，这是个主要受力构件，马虎不得。
计算要点和构造特点：1.主梁除承受自重外，主要承受由次梁传来的集中荷载。
为简化计算，主梁自重可折算成集中荷载计算。
2.与次梁相同，主梁跨中截面按T型截面计算，支座截面按矩形截面计算。
3.主梁支座处，次梁与主梁支座负钢筋相互交叉，使主梁负筋位置下移，计算主梁负筋时，单排筋h0=h－（50～60）mm，双排筋h0=h－（70～80）mm。
4.主梁是重要构件，通常按弹性理论计算，不考虑塑性内力重分布。
5.主梁的受力钢筋的弯起和切断原则上应按弯矩包络图确定。
6.在次梁与主梁相交处，次梁顶部在负弯矩作用下发生裂缝，集中荷载只能通过次梁的受压区传至主梁的腹部。
这种效应约在集中荷载作用点两侧各0.5～0.6倍梁高范围内，可引起主拉破坏斜裂缝。
为防止这种破坏，在次梁两侧设置附加横向钢筋，位于梁下部或梁截面高度范围内的集中荷载应全部由附加横向钢筋（吊筋、箍筋）承担。
附加横向钢筋应布置在长度为S=2h1＋3b的范围内。
板支座上部非贯通纵筋的长度怎么确定支座筋泛指支座处的所有筋,细分为支座元宝筋(起弯筋),支座下筋(纵向底部筋),支座箍筋(支座端加密箍筋)等。
扁担筋指板在支座处的负筋(板扁担),以及贯通梁在支座处的上部筋(梁扁担),形状如扁担而已。
非通长筋,多指负筋或板的分布筋,区别于受力筋"通长设置"而已。
三者除都是钢筋外,没有其它关系。
我的理解：都是在支座部位，但构造、作用和形状不同，所指的范围也不同。
参考03101的框架梁的纵向钢筋构造，应该可以理解。
什么是通长筋、底板筋、上部筋、下部筋通长筋是指贯穿于构件（如梁）整个长度的钢筋，中间既不弯起也不中断，当钢筋过长时可以搭接或焊接，但不改变直径。
贯通筋既可以是受力钢筋，也可以是架力钢筋。
框架梁算量的基本方法
下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。
一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。
一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】、【非框架梁上部钢筋锚入平行墙支座节点】和【弧形非框架梁端节点】，可根据实际情况调整。
2.支座钢筋:中间支座：支座筋=搭接+伸入跨中长度+支座宽+伸入跨中长度+搭接端支座：支座筋=搭接+伸入跨中长度+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。
第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。
当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。
如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。
3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。
如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。
上部非通长筋与架立筋的搭接长度取计算设置第1项。
二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。
2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。
（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。
三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。

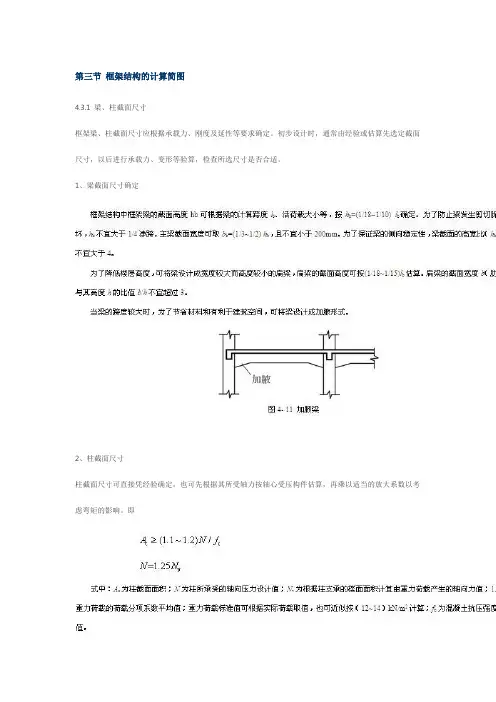

第三节 框架结构的计算简图
第三节框架结构的计算简图4.3.1 梁、柱截面尺寸框架梁、柱截面尺寸应根据承载力、刚度及延性等要求确定。
初步设计时，通常由经验或估算先选定截面尺寸，以后进行承载力、变形等验算，检查所选尺寸是否合适。
1、梁截面尺寸确定2、柱截面尺寸柱截面尺寸可直接凭经验确定，也可先根据其所受轴力按轴心受压构件估算，再乘以适当的放大系数以考虑弯矩的影响。
即框架柱的截面宽度和高度均不宜小于300mm，圆柱截面直经不宜小于350mm，柱截面高宽比不宜大于3。
为避免柱产生剪切破坏，柱净高与截面长边之比宜大于4，或柱的剪跨比宜大于2。
3、梁截面惯性矩在结构内力与位移计算中，与梁一起现浇的楼板可作为框架梁的翼缘，每一侧翼缘的有效宽度可取至板厚的6倍；装配整体式楼面视其整体性可取等于或小于6倍；无现浇面层的装配式楼面，楼板的作用不予考虑。
设计中，为简化计算，也可按下式近似确定梁截面惯性矩I：4.3.2 框架结构的计算简图1、计算单元框架结构房屋是空间结构体系，一般应按三维空间结构进行分析。
但对于平面布置较规则的框架结构房屋，为了简化计算，通常将实际的空间结构简化为若干个横向或纵向平面框架进行分析，每榀平面框架为一计算单元。
就承受竖向荷载而言，当横向（纵向）框架承重，且在截取横向（纵向）框架计算时，全部竖向荷载由横向（纵向）框架承担，不考虑纵向（横向）框架的作用。
当纵、横向框架混合承重时，应根据结构的不同特点进行分析，并对竖向荷载按楼盖的实际支承情况进行传递，这时竖向荷载通常由纵、横向框架共用承担。
2、计算简图在框架结构的计算简图中，梁、柱用其轴线表示，梁与柱之间的连接用节点表示，梁或柱的长度用节点间的距离表示，框架柱轴线之间的距离即为框架梁的计算跨度；框架柱的计算高度应为各横梁形心轴线间的距离，当各层梁截面尺寸相同时，除底层外，柱的计算高度即为各层层高。
对于梁、柱、板均为现浇的情况，梁截面的形心线可近似取至板底。
对于底层柱的下端，一般取至基础顶面；当设有整体刚度很大的地下室；且地下室结构的楼层侧向刚度不小于相邻上部结构楼层侧向刚度的2倍时，可取至地下室结构的顶板处。
梁钢筋的计算方法(钢筋混凝)
梁钢筋的计算方法通常情况下梁的钢筋种类上：上部通长筋中：侧面纵向钢筋——构造或抗扭下：下部钢筋（通长筋或不通长）左：左支座钢筋中：架立钢筋或跨中钢筋右：右支座钢筋箍筋附加钢筋：吊筋、次梁加筋、加腋钢筋（1）框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值。
3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：1）支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }。
2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋1）构造钢筋：构造钢筋长度＝净跨长＋2×15d2）抗扭钢筋：净跨长+2*锚固长度（同框架梁下部纵筋）注：当hw≥450时，在梁的两侧面应沿高度配置纵向构造钢筋，纵向构造钢筋间距a≤200；当梁宽≤350时拉筋直径为6mm，梁宽>350时，拉筋直径为8mm。
拉筋间距为非加密区箍筋间距的两倍，当设有多排拉筋时，上下两排拉筋竖向错开设置。
5、拉筋拉筋长度＝（梁宽－2×保护层）+2d＋2×11.9d（抗震弯钩值）(只拉住主筋)拉筋根数=（（净跨长-50*2）/非加密区间距*2+1））*排数。
注：拉筋根数计算如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层+2d＋梁高-2×保护层+2d）*2＋2×11.9d。
非框架梁的钢筋计算设置介绍
从计算设置学平法之四——非框架梁的计算设置介绍下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。
一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。
一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+弯折-保护层GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】和【弧形非框架梁端节点】，可根据实际情况调整。
2.支座钢筋:中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。
第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。
当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。
如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。
3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。
如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。
上部非通长筋与架立筋的搭接长度取计算设置第1项。
二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。
2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。
（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。
三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。
第六章-框架在竖向荷载作用下的内力分析
第六章框架在竖向荷载作用下的内力分析（采用弯矩二次分配法）6.1 计算方法和荷载传递路线1. 计算方法框架结构在竖向荷载作用下的内力计算采用力矩分配法，因为框架结构对称，荷载对称；又属于奇数跨，故在对称轴上梁的截面只有竖向位移（沿对称轴方向）没有转角。
对称截面可取为滑动端。
弯矩二次分配法是一种近似计算方法，即将各节点的不平衡弯矩同时作分配和传递，并以两次分配为限。
（取一榀横向框架）2. 荷载传递路线2700对于边跨板，为7.2 m×4.5m,由于7.2/4.5<3.0 所以按双向板计算对于中跨板，为 4.5m×2. 7m,由于 4.5/2.7 〈3.0 所以按双向板计算6.2 竖向荷载计算5.2.1 A-B(C-D) 轴间框架梁板传至梁上的三角形或梯形荷载等效为均布荷载。
1. 屋面板传载恒载： 5.0 ×4.5/2 ×(1-2 ×0.312+0.313) ×2=18.85kN/m活载：0.5 ×4.5/2 ×(1-2 ×0.312+0.313) ×2=1.89kN/m2. 楼面板传荷载恒载： 3.99 ×4.5/2 ×(1-2 × 0.31 2+0.31 3) ×2=15.08kN/m活载： 2.0 ×4.5/2 ×(1-2 ×0.312+0.313) ×2=7.56kN/m3. 梁自重： 5.46 kN/mA-B(C-D) 轴间框架梁均布荷载为：屋面梁：恒载=梁自重+板传荷载=5.46 kN/m+18.85 kN/m=24.31 kN/m 活载=板传荷载=1.89 kN/m楼面梁：恒载=梁自重+板传荷载=5.46 kN/m+15.08 kN/m=20.54 kN/m 活载=板传荷载=7.56 kN/m5.2.2 B-C 轴间框架梁1. 屋面板传载恒载： 5.0 ×2.4/2 ×5/8 ×2=8.44kN/m活载：0.5 ×2.7/2 ×5/8 ×2=0.84kN/m2. 楼面板传荷载恒载： 3.99 ×2.7/2 ×5/8 ×2=6.73kN/m活载： 2.0 ×2.7/2 ×5/8 ×2=4.22kN/m3. 梁自重： 3.9kN/mB-C 轴间框架梁均布荷载为：屋面梁：恒载=梁自重+板传荷载=3.9 kN/m+8.44kN/m=12.34kN/m 活载=板传荷载=0.84kN/m楼面梁：恒载=梁自重+板传荷载=3.9 kN/m+6.73kN/m=10.63kN/m 活载=板传荷载=4.22kN/m6.3 框架计算简图g=24.31KN/m g=12.34KN/m g=24.31KN/m(q=1.89KN/m)2700框架计算简图6.4. 梁固端弯矩梁端弯矩以绕杆端顺时针为正，反之为负。
梁的配筋计算
梁的配筋计算第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值（15dx2）2、端支座负筋：第一排为Ln/3＋端支座锚固值（+15d）；第二排为Ln/4＋端支座锚固值（+15d）3、中间支座负筋：中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
4、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值（+15d）注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢现在我们来总结一下以上三类钢筋的支座锚固判断问题：①支座宽≥Lae且≥＋5d，为直锚，取Max{Lae，＋5d }。
②钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，＋5d }5、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋6、拉筋①拉筋长度＝（梁宽－2×保护层）＋2×（抗震弯钩值）＋2d②拉筋直径：当梁宽≥350时，拉筋直径为6mm；当梁宽＞350mm，拉筋直径为8mm③拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
7、箍筋(P35)箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
土木工程毕业设计 第六章 竖向荷载(恒载+活载)作用下框架内力计算
第六章竖向荷载（恒载+活载）作用下框架内力计算第一节框架在恒载作用下的内力计算本设计用分层法计算内力，具体步骤如下：①计算各杆件的固端弯矩②计算各节点弯矩分配系数③弯矩分配④调幅并绘弯矩图⑤计算跨中最大弯矩、剪力和轴力并绘图一、恒载作用下固端弯矩计算（一）恒载作用下固端弯矩恒载作用下固端弯矩计算(单位：KN·m) 表6.1框架梁BC跨固端弯矩计算(单位：KN·m)结构三层（屋面）计算简图弯矩图结构二层计算简图弯矩图结构一层计算简图弯矩图楼层框架梁CD跨固端弯矩计算(单位：KN·m)结构三层（屋面）计算简图弯矩图节点3弯矩为125.68KN·m3单元最大负弯矩为131.01KN·m结构二层计算简图弯矩图结构一层计算简图弯矩图楼层框架梁D-1/D悬挑梁固端弯矩计算(单位：KN·m)结构一层计算简图弯矩图恒载作用下梁固端弯矩计算统计表6.2 结构层MBC（KN·m）MCB（KN·m）MCD（KN·m）MDC（KN·m）MD-1/D（KN·m）三层-65.98 65.98 -276.11 212.13 0二层-88.48 88.48 -429.29 315.57 0一层-88.48 88.48 -429.29 315.57 -295.93（二）计算各节点弯矩分配系数用分层法计算竖向荷载，假定结构无侧移，计算时采用力矩分配法，其计算要点是：①计算各层梁上竖向荷载值和梁的固端弯矩。
②将框架分层，各层梁跨度及柱高与原结构相同，柱端假定为固端。
③计算梁、柱线刚度。
对于柱，假定分层后中间各层柱柱端固定与实际不符，因而，除底层外，上层柱各层线刚度均乘以0.9修正。
有现浇楼面的梁，宜考虑楼板的作用。
每侧可取板厚的6倍作为楼板的有效作用宽度。
设计中，可近似按下式计算梁的截面惯性矩：一边有楼板：I=1.5Ir两边有楼板：I=2.0Ir④计算和确定梁、柱弯矩分配系数和传递系数。
梁计算公式大全
梁计算公式大全WTD standardization office【WTD 5AB- WTDK 08- WTD 2C】手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥＋5d，为直锚，取Max{Lae，＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
非框架梁钢筋算法
从计算设置学平法之四——非框架梁的计算设置介绍下面先介绍框架梁算量的基本方法，然后介绍软件中的计算设置，包括内容介绍、影响范围和平法来源。
一、算量基本方法：框架梁的计算包括上部钢筋、下部钢筋、侧面钢筋、箍筋、次梁加筋、吊筋以及加腋钢筋的计算。
一、上部钢筋：1.上通长筋：上通长筋=支座宽-保护层+弯折+净长+弯折-保护层GGJ2009中，非楼层框架梁的弯折长度取自【直形非框架梁端节点】和【弧形非框架梁端节点】，可根据实际情况调整。
2.支座钢筋:中间支座：支座筋=搭接+支座宽+搭接端支座：支座筋=搭接+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的支座钢筋，其中端支座的端部弯折的计算同上通长筋。
第一、二、三排的支座钢筋两端伸入跨中长度取计算设置第2项、第3项和第4项。
当左右跨不等时，伸入小跨内负筋的L取值为计算设置第5项。
如果支座钢筋与跨中钢筋相同，软件可以自动连通计算。
3.跨中钢筋:跨中筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端部弯折的计算同上通长筋。
如果原位标注上相邻两跨的跨中钢筋相同，软件可以自动连通计算。
上部非通长筋与架立筋的搭接长度取计算设置第1项。
二、下部钢筋:1.下通长筋:下通长筋=支座宽-保护层+弯折+净长+支座宽-保护层+弯折端支座的计算同上通长筋。
2.下部钢筋:（1）下部钢筋中间支座：下部钢筋=直锚+净长+直锚端支座：下部钢筋=直锚+净长+支座宽-保护层+弯折根据原位标注中支座钢筋的位置，可计算出上述两种情况的下部钢筋，其中端支座的端部弯折的计算同上通长筋。
（2）下部不伸入支座钢筋下部不伸入支座钢筋=-距支座边距离+净长-距支座边距离不伸入支座的下部钢筋距支座边距离取计算设置第6项。
三、直形非框架梁的变截面计算:GGJ2009中，直形非框架梁的变截面计算，软件内置了3个节点设置处理各种变截面情况（每个节点设置包含了平法图集的各种构造要求），根据标高关系可以自动匹配到相应的节点设置。
非框架梁的末端锚固优化
(1)优化背景:某工程非框架梁，上部纵向钢筋为 C16，采用 C35 混凝土，非框架梁支座处框架梁截面尺寸 400mm×600mm。
(2)优化实施:首先判断支座是否满足钢筋直锚要求，某工程非框架梁在支座处直锚长度为 32×d=512mm，大于支座处框架梁的 400mim,故钢筋需伸至柱内侧弯折 15d。
根据“ 17G101-11 ”P1-5 页对受拉钢筋末端带弯钩时可缩减锚固长度的解释:当采用 135 °弯钩锚固形式，锚固值可乘 0.6系数。
故将某工程框架梁的上部纵筋调弯至 135 ° , 缩短锚固长度。
(3)实施效果:依据图集优化，实现降本增效。
(4)提示:钢筋满足直锚条件则直锚。
钢筋在调弯至 135 °时要综合考虑施工难易程度、工期、劳务成本等因素，灵活运用。
钢筋计算总汇
钢筋计算总汇第一章第一节框架梁一、首跨钢筋的计算1、上部贯通筋：上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋：端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋：下部钢筋长度＝净跨长＋左右支座锚固值总结以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d }端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d } 钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d }4、腰筋：构造钢筋：构造钢筋长度＝净跨长＋2×15d ；抗扭钢筋：算法同贯通钢筋5、拉筋：拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果没有给定拉筋的间距，那拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
三、悬臂跨钢筋计算1、主筋软件配合03G101-1，在软件中主要有六种形式的悬臂钢筋，如下图所示这里，我们以2＃、5＃及6＃钢筋为例进行分析：2＃钢筋—悬臂上通筋＝（通跨）净跨长＋梁高＋次梁宽度＋钢筋距次梁内侧50mm起弯－4个保护层＋钢筋的斜段长＋下层钢筋锚固入梁内＋支座锚固值5＃钢筋—上部下排钢筋＝Ln/4+支座宽+0.75L6＃钢筋—下部钢筋＝Ln--保护层+15d2、箍筋（1）、如果悬臂跨的截面为变截面，这时我们要同时输入其端部截面尺寸与根部梁高，这主要会影响悬臂梁截面的箍筋的长度计算，上部钢筋存在斜长的时候，斜段的高度及下部钢筋的长度；如果没有发生变截面的情况，我们只需在“截面”输入其端部尺寸即可。
非框架梁钢筋长度计算公式
非框架梁钢筋长度计算公式
非框架梁钢筋长度的计算公式主要包括:
1. 箍筋长度计算公式:箍筋长度=梁宽×(1+钢筋直径)×(箍筋直径+0.025梁高)
其中,梁宽是指梁的跨度乘以宽度,钢筋直径是指钢筋的直径,梁高是指梁的两端到基础的距离。
2. 钢筋排布计算公式:钢筋排布=(钢筋直径+钢筋直径间距)×(梁的长度÷钢筋直径间距)×4
其中,钢筋直径间距是指钢筋直径之间的间距,梁的长度是指梁的长度减去钢筋保护层的长度。
需要注意的是,这些公式都是基于实际工程中的钢筋和梁的尺寸和结构计算得出的,具体使用哪个公式需要根据具体情况进行选择。
同时,在进行钢筋设计时,还需要注意钢筋的品种、规格、数量等等因素,以确保梁的稳定性和安全性。
梁计算公式大全
手工计算钢筋公式大全第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值；第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排与否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：支座宽≥Lae且≥＋5d，为直锚，取Max{Lae，＋5d }。
钢筋的端支座锚固值＝支座宽≤Lae或≤＋5d，为弯锚，取Max{Lae，支座宽度-保护层+15d }。
钢筋的中间支座锚固值＝Max{Lae，＋5d }4、腰筋构造钢筋：构造钢筋长度＝净跨长＋2×15d抗扭钢筋：算法同贯通钢筋5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）；如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距。
6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高-2×保护层）＋2×＋8d箍筋根数＝（加密区长度/加密区间距+1）×2＋（非加密区长度/非加密区间距－1）+1注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
（如下图所示）7、吊筋吊筋长度＝2*锚固+2*斜段长度+次梁宽度+2*50，其中框梁高度>800mm 夹角=60°≤800mm 夹角=45°二、中间跨钢筋的计算1、中间支座负筋中间支座负筋：第一排为Ln/3＋中间支座值＋Ln/3；第二排为Ln/4＋中间支座值＋Ln/4注意：当中间跨两端的支座负筋延伸长度之和≥该跨的净跨长时，其钢筋长度：第一排为该跨净跨长＋（Ln/3＋前中间支座值）＋（Ln/3＋后中间支座值）；第二排为该跨净跨长＋（Ln/4＋前中间支座值）＋（Ln/4＋后中间支座值）。
梁平法表示简单经典总结
梁平法表示简单经典总结一、箍筋表示方法：⑴φ10@100/200(2)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为双肢箍。
⑵φ10@100/200(4)表示箍筋为φ10 ，加密区间距100，非加密区间距200，全为四肢箍。
⑶φ8@200(2)表示箍筋为φ8，间距为200，双肢箍。
⑷φ8@100(4)/150(2)表示箍筋为φ8，加密区间距100，四肢箍，非加密区间距150，双肢箍。
(5)L φ8@100/200L表示螺旋箍筋一、梁上主筋和梁下主筋同时表示方法：⑴3Φ22，3Φ20表示上部钢筋为3Φ22,下部钢筋为3Φ20。
⑵2φ12，3Φ18表示上部钢筋为2φ12,下部钢筋为3Φ18。
⑶4Φ25，4Φ25表示上部钢筋为4Φ25,下部钢筋为4Φ25。
⑷3Φ25，5Φ25表示上部钢筋为3Φ25,下部钢筋为5Φ25。
二、梁上部钢筋表示方法：（标在梁上支座处）⑴2Φ20表示两根Φ20的钢筋，通长布置，用于双肢箍。
⑵2Φ22+（4Φ12）表示2Φ22 为通长，4φ12架立筋，用于六肢箍。
⑶6Φ25 4/2表示上部钢筋上排为4Φ25，下排为2Φ25。
⑷2Φ22+ 2Φ22表示只有一排钢筋，两根在角部，两根在中部，均匀布置。
三、梁腰中钢筋表示方法：⑴G2φ12表示梁两侧的构造钢筋，每侧一根φ12。
⑵G4Φ14表示梁两侧的构造钢筋，每侧两根Φ14。
⑶N2Φ22表示梁两侧的抗扭钢筋，每侧一根Φ22。
⑷N4Φ18表示梁两侧的抗扭钢筋，每侧两根Φ18。
四、梁下部钢筋表示方法：（标在梁的下部）⑴4Φ25表示只有一排主筋，4Φ25 全部伸入支座内。
⑵6Φ25 2/4表示有两排钢筋，上排筋为2Φ25，下排筋4Φ25。
⑶6Φ25 （-2 ）/4 表示有两排钢筋，上排筋为2Φ25，不伸入支座，下排筋4Φ25，全部伸入支座。
⑷2Φ25 + 3Φ22（-3）/ 5Φ25表示有两排筋，上排筋为5根。
2Φ25伸入支座，3Φ22，不伸入支座。
(最全面)看图计算钢筋量
梁板柱钢筋计算第一章梁第一节框架梁一、首跨钢筋的计算1、上部贯通筋上部贯通筋（上通长筋1）长度＝通跨净跨长＋首尾端支座锚固值2、端支座负筋端支座负筋长度：第一排为Ln/3＋端支座锚固值第二排为Ln/4＋端支座锚固值3、下部钢筋下部钢筋长度＝净跨长＋左右支座锚固值注意：下部钢筋不论分排和否，计算的结果都是一样的，所以我们在标注梁的下部纵筋时可以不输入分排信息。
以上三类钢筋中均涉及到支座锚固问题，那么，在软件中是如何实现03G101-1中关于支座锚固的判断呢？现在我们来总结一下以上三类钢筋的支座锚固判断问题：（1）支座宽≥Lae（抗震构件的锚固长度）且≥0.5Hc＋5d，为直锚，取Max{Lae，0.5Hc＋5d}（2）钢筋的端支座锚固值＝支座宽≤Lae或≤0.5Hc＋5d，为弯锚，取Max{Lae，支座宽度－保护层＋15d}（3）钢筋的中间支座锚固值＝Max{Lae，0.5Hc＋5d} 图一4、腰筋（1）当为梁侧面构造钢筋时，其搭接和锚固长度可取为15d；（2）当为梁侧面受扭纵向钢筋时，其搭接长度为Ll或LlE（抗震）；其锚固长度和方式同框架下部纵筋。
5、拉筋拉筋长度＝（梁宽－2×保护层）＋2×11.9d（抗震弯钩值）＋2d拉筋根数：如果我们没有在平法输入中给定拉筋的布筋间距，那么拉筋的根数＝（箍筋根数/2）×（构造筋根数/2）如果给定了拉筋的布筋间距，那么拉筋的根数＝布筋长度/布筋间距6、箍筋箍筋长度＝（梁宽－2×保护层＋梁高－2×保护层）×2＋2×11.9d＋8d箍筋根数＝（加密区长度/加密区间距＋1）×2＋（非加密区长度/非加密区间距－1）注意：因为构件扣减保护层时，都是扣至纵筋的外皮，那么，我们可以发现，拉筋和箍筋在每个保护层处均被多扣掉了直径值；并且我们在预算中计算钢筋长度时，都是按照外皮计算的，所以软件自动会将多扣掉的长度在补充回来，由此，拉筋计算时增加了2d，箍筋计算时增加了8d。
