监控系统概述(培训教程)
2024年ControlDesk培训教程
ControlDesk培训教程一、引言ControlDesk是一款功能强大的软件，广泛应用于自动化、控制系统等领域。
本文旨在为读者提供一份详细的ControlDesk培训教程，帮助读者快速掌握ControlDesk的基本操作与高级应用，以便在实际工作中发挥其强大的功能。
二、ControlDesk概述ControlDesk是一款集成化的控制系统设计、配置和调试软件，支持多种硬件平台和编程语言。
其主要功能包括：项目创建与管理、设备配置、编程、调试、运行和维护等。
ControlDesk具有良好的用户界面，支持拖拽式操作，使得用户可以快速地搭建控制系统。
三、ControlDesk安装与启动1.安装ControlDesk从官方网站ControlDesk安装包，双击运行安装程序，按照提示完成安装。
安装过程中，请注意选择合适的安装路径和组件。
2.启动ControlDesk安装完成后，在桌面或开始菜单中找到ControlDesk的快捷方式，双击启动软件。
启动后，软件将自动检测系统硬件，并加载相应的驱动程序。
四、ControlDesk基本操作1.创建项目启动ControlDesk后，“新建项目”按钮，在弹出的对话框中输入项目名称和保存路径，“确定”创建项目。
2.配置设备在项目树中，右键“设备”节点，选择“添加设备”，在弹出的设备列表中选择所需的硬件设备。
添加设备后，双击设备节点，进入设备配置界面，根据设备说明书进行参数设置。
3.编程在项目树中，右键“程序”节点，选择“新建程序”，在弹出的对话框中选择编程语言和程序类型。
创建程序后，双击程序节点，进入编程界面，编写控制逻辑。
4.调试编写完程序后，工具栏上的“调试”按钮，进入调试模式。
在调试模式下，可以监控设备状态、变量值和程序执行情况，以便发现和解决问题。
5.运行调试无误后，工具栏上的“运行”按钮，启动控制系统。
在运行过程中，可以实时监控设备状态和变量值，确保系统稳定运行。
监控简介最基础最全面的视频监控入门教程史上最全
显示设备
包括监视器、大屏幕拼接屏等 设备，用于显示视频图像。
视频采集设备
包括摄像头、云台、护罩等设 备，用于捕捉和采集视频信号 。
视频存储设备
包括硬盘录像机、磁盘阵列等 设备，用于存储和管理视频数 据。
控制设备
包括矩阵、控制台等设备，用 于控制整个系统的运行。
视频监控系统工作原理
视频采集设备采集视频信号，通 过数据传输设备传输到监控中心
检查录像机是否能够正 常录像，录像文件是否 能够保存到存储设备中 。如果存在问题，可以 检查录像机或存储设备 的设置说明书或相 关资料进行设置和调试 。
视频监控系统安装调试中的常见问题及解决方案
图像质量差
可能是由于摄像头角度或焦距调 整不当、光线不足等原因引起的 。可以调整摄像头角度和焦距， 增加光照强度或更换更高质量的
数字化监控时代
随着数字技术的飞速发展，20世纪90年代出现了数字化监控系统 ，传输和处理方式发生了巨大变化。
网络化与智能化监控
近年来，随着网络技术的普及和人工智能的发展，视频监控系统逐 渐向网络化、智能化方向发展。
展望视频监控系统的未来发展前景
1 2
云计算与大数据技术的应用
未来，视频监控系统将更加依赖于云计算和大数 据技术，实现更高效的数据存储和处理。
视频监控系统调试流程
检查设备连接
设备参数设置
调试图像质量
调试录像功能
调试报警功能
检查摄像头、录像机、 存储设备等之间的连接 是否牢固、稳定。
根据设备类型和品牌， 参考说明书或相关资料 ，对设备进行参数设置 ，如IP地址、端口号、 用户名和密码等。
通过显示器或手机等终 端设备，检查摄像头捕 捉的图像质量是否清晰 、稳定。如果图像质量 不佳，可以调整摄像头 的角度、焦距等参数。

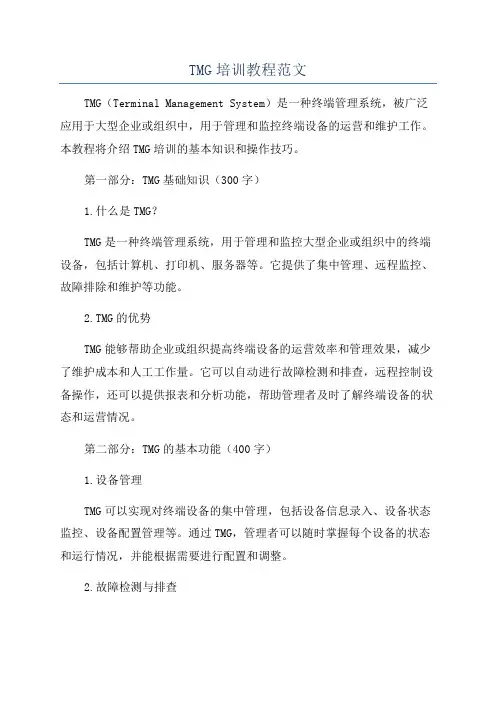

TMG培训教程范文
TMG培训教程范文TMG（Terminal Management System）是一种终端管理系统，被广泛应用于大型企业或组织中，用于管理和监控终端设备的运营和维护工作。
本教程将介绍TMG培训的基本知识和操作技巧。
第一部分：TMG基础知识（300字）1.什么是TMG？TMG是一种终端管理系统，用于管理和监控大型企业或组织中的终端设备，包括计算机、打印机、服务器等。
它提供了集中管理、远程监控、故障排除和维护等功能。
2.TMG的优势TMG能够帮助企业或组织提高终端设备的运营效率和管理效果，减少了维护成本和人工工作量。
它可以自动进行故障检测和排查，远程控制设备操作，还可以提供报表和分析功能，帮助管理者及时了解终端设备的状态和运营情况。
第二部分：TMG的基本功能（400字）1.设备管理TMG可以实现对终端设备的集中管理，包括设备信息录入、设备状态监控、设备配置管理等。
通过TMG，管理者可以随时掌握每个设备的状态和运行情况，并能根据需要进行配置和调整。
2.故障检测与排查TMG具备自动故障检测和排查的功能，可以监测设备的运行状况和各项指标，一旦出现故障或异常，系统会自动发出警报并进行相应的排查和处理。
这有效提高了故障的检测速度和处理效率。
3.远程控制和维护TMG支持远程控制和维护，管理者可以通过系统远程操作终端设备，无需亲临现场。
这使得管理者能够高效地处理问题和调整设备，节省了时间和人力成本。
4.报表和分析TMG能够生成各种报表和分析结果，管理者可以通过这些数据了解设备的运营情况和使用状况。
例如，系统可以生成设备的使用时间、设备间的通信情况、设备的维护历史等报表，这些数据对管理决策和业务优化都非常有价值。
第三部分：TMG的操作指南（500字）1.系统安装和配置首先，需要选购适合的TMG系统，并按照厂家提供的安装指南进行系统安装。
安装完成后，需要进行系统配置，包括网络连接、设备信息录入、报表设置等。
这些配置项会根据实际需求进行调整。
视频监控入门基础教程
可维护性需求
要求监控系统能够方便地进行维护和管理， 以降低运营成本。
视频监控系统的方案设计
系统架构设计
根据需求分析，设计合理的系统架构，包括前端摄像机、传输设 备、存储设备、显示设备等。
存储方案设计
根据监控范围和监控需求，设计合理的存储方案，包括存储设备的 选择、存储空间的规划等。
视频监控系统的应用场景
视频监控系统广泛应用于各个领域，如 家庭安全、商业监控、交通管理、公共 安全等。
在公共安全方面，视频监控系统可以实 时监控公共场所的安全状况，及时发现 异常情况并采取相应措施。
在交通管理方面，视频监控系统可以实 时监控交通路况和车辆行驶情况，提高 交通管理效率。
在家庭安全方面，视频监控系统可以实 时监控家庭安全状况，及时发现异常情 况并采取相应措施。
系统组成
智能交通监控系统主要包括前端视频采集设备、传输网络、监控中 心等部分组成。
应用场景
智能交通监控系统广泛应用于城市主要道路、交通枢纽、高速公路 等，可实现交通流量统计、交通拥堵检测等功能。
企业安全生产监控系统案例
1 2
企业安全生产监控系统的概述
企业安全生产监控系统是指利用视频监控技术对 企业生产过程进行实时监控，以确保安全生产。
实时传输协议（RTP）和实时控制协议（RTCP）用于实时传 输视频流，并监控传输质量。
CHAPTER 03
视频监控系统关键技术
视频图像处理技术
01
02
03
视频图像编码
将原始图像转换为数字编 码，便于存储和传输。
视频图像压缩
通过压缩算法减少图像数 据的大小，以降低存储和 传输成本。
2024年DCS培训教程
DCS培训教程一、引言分布式控制系统（DistributedControlSystem，简称DCS）是一种广泛应用于工业生产过程中的自动化控制系统。
它具有高度的可靠性、灵活性和扩展性，能够实现生产过程的实时监控、数据采集、过程控制和人机交互等功能。
为了帮助用户更好地了解和掌握DCS系统的操作和维护，本教程将详细介绍DCS系统的基本原理、系统组成、功能特点以及操作和维护方法。
二、DCS系统基本原理1.分布式控制：DCS系统将控制任务分散到各个控制站上，实现分布式控制，提高了系统的可靠性和可扩展性。
2.实时监控：DCS系统通过实时采集现场设备的数据，对生产过程进行实时监控，及时发现问题并进行处理。
3.集中管理：DCS系统将各个控制站的数据汇总到中心监控站，实现集中管理和决策支持。
4.闭环控制：DCS系统通过闭环控制算法对生产过程进行调节，实现生产过程的稳定和优化。
三、DCS系统组成1.控制站：控制站是DCS系统的核心部分，负责对现场设备进行监控和控制。
每个控制站通常包括处理器、输入/输出模块、通信模块等。
2.现场设备：现场设备包括传感器、执行器、变送器等，用于采集现场数据和执行控制指令。
3.通信网络：通信网络是连接各个控制站和现场设备的纽带，负责数据的传输和交换。
常见的通信网络有以太网、串行通信等。
4.操作站：操作站是DCS系统的人机交互界面，用于显示生产过程的实时数据和报警信息，以及进行操作和监控。
5.数据库服务器：数据库服务器用于存储和管理DCS系统的历史数据和配置信息。
四、DCS系统功能特点1.高可靠性：DCS系统采用冗余设计，保证系统的高可靠性。
在某个控制站或通信网络发生故障时，其他控制站可以接管其工作，确保生产过程的正常运行。
2.灵活性：DCS系统采用模块化设计，可以根据生产过程的需要进行灵活配置和扩展。
同时，DCS系统支持多种通信协议和接口，方便与其他系统进行集成。
3.开放性：DCS系统采用开放式架构，支持多种操作系统和编程语言，方便用户进行二次开发和定制。

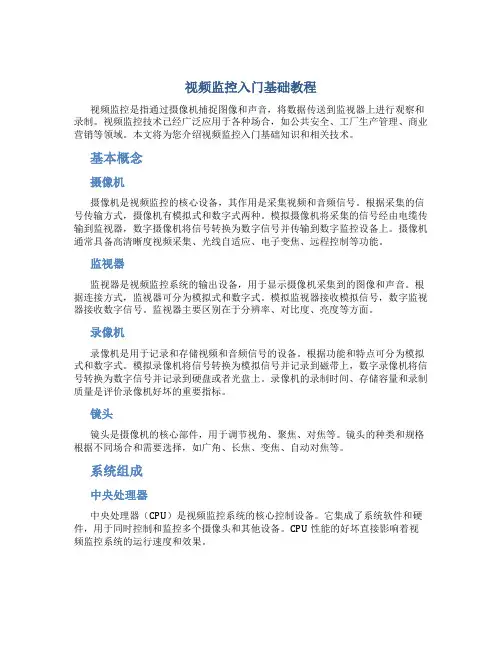

视频监控入门基础教程
视频监控入门基础教程视频监控是指通过摄像机捕捉图像和声音，将数据传送到监视器上进行观察和录制。
视频监控技术已经广泛应用于各种场合，如公共安全、工厂生产管理、商业营销等领域。
本文将为您介绍视频监控入门基础知识和相关技术。
基本概念摄像机摄像机是视频监控的核心设备，其作用是采集视频和音频信号。
根据采集的信号传输方式，摄像机有模拟式和数字式两种。
模拟摄像机将采集的信号经由电缆传输到监视器，数字摄像机将信号转换为数字信号并传输到数字监控设备上。
摄像机通常具备高清晰度视频采集、光线自适应、电子变焦、远程控制等功能。
监视器监视器是视频监控系统的输出设备，用于显示摄像机采集到的图像和声音。
根据连接方式，监视器可分为模拟式和数字式。
模拟监视器接收模拟信号，数字监视器接收数字信号。
监视器主要区别在于分辨率、对比度、亮度等方面。
录像机录像机是用于记录和存储视频和音频信号的设备。
根据功能和特点可分为模拟式和数字式。
模拟录像机将信号转换为模拟信号并记录到磁带上，数字录像机将信号转换为数字信号并记录到硬盘或者光盘上。
录像机的录制时间、存储容量和录制质量是评价录像机好坏的重要指标。
镜头镜头是摄像机的核心部件，用于调节视角、聚焦、对焦等。
镜头的种类和规格根据不同场合和需要选择，如广角、长焦、变焦、自动对焦等。
系统组成中央处理器中央处理器（CPU）是视频监控系统的核心控制设备。
它集成了系统软件和硬件，用于同时控制和监控多个摄像头和其他设备。
CPU性能的好坏直接影响着视频监控系统的运行速度和效果。
软件系统视频监控系统的软件系统主要包括监控软件和运维软件。
监控软件用于实时监控和录像，运维软件用于设备管理和维护。
软件的选择要根据实际情况和需要，在易用性、稳定性和可靠性方面做出权衡。
网络设备视频监控系统离不开网络设备的支持，如网络高清视频服务器、网络交换机、路由器、无线路由等。
网络设备的稳定性、性能和带宽将直接影响到视频监控系统工作的稳定性和效率。
监控系统培训教程ppt课件(2024)
03
将数据以图表、图像等形式展现 出来，便于用户理解和分析。
04
2024/1/29
数据挖掘技术
利用数据挖掘算法挖掘数据中的 有用信息和模式。
大数据分析技术
利用大数据技术处理和分析海量 数据，提取有价值的信息和趋势 。
13
03
监控系统的组成与架构
Chapter
2024/1/29
14
监控系统的组成
传输设备
由于显示器损坏、显 卡故障或显示设置错 误导致。
2024/1/29
28
故障排除方法与步骤
电源故障排除
传输故障排除
检查电源线路是否短路或过载，更换电源 设备或修复电源线路。
检查传输线路是否中断或接口是否松动， 修复传输线路或重新连接接口。
存储故障排除
显示故障排除
检查硬盘是否损坏或文件系统是否有错误 ，更换硬盘或修复文件系统。
和产品质量。
设备状态监测
实时监测设备的运行状态，及时 发现故障并进行预警，提高设备
利用率。
能源管理
监控能源消耗情况，实现能源的 优化配置和节约。
2024/1/29
19
智能交通领域
2024/1/29
交通信号控制
通过监控系统实现交通信号的实时控制和调度，提高交通运行效 率。
交通拥堵监测
实时监测道路交通情况，为交通管理部门提供决策支持。
04
数据存储
将处理后的数据存储在指定的存储设 备中。
06
系统控制
用户可通过软件平台对整个监控系统进行配置 、管理和控制，如调整摄像头角度、设置报警 规则等。
17
04
监控系统的应用场景
Chapter
视频监控系统基础知识培训教程
视频监控系统基础知识培训教程视频监控系统已经成为现代社会中保护财产和人员安全的重要工具。
无论是商业场所、住宅区域还是公共场所，视频监控系统都发挥着关键的作用。
本篇文章将深入讲解视频监控系统的基础知识，为读者提供全面的培训教程。
我们将从硬件和软件两方面介绍视频监控系统的关键组成部分，讲解安装和配置过程，并探讨一些最佳实践。
一、硬件设备1.摄像头：摄像头是视频监控系统的核心组件之一。
它通过电子传感器将图像或视频转换成电子信号，然后通过连接线传输给监控设备。
摄像头的选择应该根据需要确定，例如室内或室外，需要多大的视角范围，是否需要红外夜视功能等。
例如，室外摄像头通常需要耐用的外壳来抵御恶劣的天气条件。
2.录像机：录像机是视频监控系统的核心设备之一，用于接收和记录来自摄像头的视频信号。
它可以是独立的硬件设备，也可以是安装在计算机中的软件程序。
录像机的一项重要功能是存储视频数据，以便后续检索和审查。
3.存储设备：存储设备用于存储录像机记录下来的视频数据。
这些设备包括硬盘驱动器、网络存储设备和云存储服务等。
选择适当的存储设备取决于系统需求，例如存储容量、数据保留期限和可靠性。
4.监视器：监视器用于显示来自摄像头的视频信号。
它的尺寸和分辨率取决于需要监视的区域规模和所需的图像质量。
二、软件配置1.网络连接：为了实现远程访问和控制，视频监控系统需要正确配置网络连接。
这包括为录像机和监视器分配IP地址，设置端口转发以实现远程访问，以及配置防火墙和路由器以确保网络安全。
2.用户权限：为了保护系统安全，需要为不同的用户分配不同的权限。
例如，系统管理员应该有完全的访问权限，而一般用户可能只能查看视频，而不能进行配置更改。
3.移动应用：现代视频监控系统通常提供移动应用程序，允许用户通过智能手机或平板电脑远程访问和控制系统。
为了使用这些应用程序，需要正确配置移动设备和系统之间的连接。
三、最佳实践1.合理布置摄像头：摄像头的布置应覆盖所需监控的区域，避免死角和重叠，以确保全面的监控。
MCGS初级教程
目录第一部分 MCGS初级教程...........................................第一讲MCGS组态软件概述..................................1.1 什么是MCGS组态软件....................................1.2 MCGS组态软件的系统构成.................................1.3 MCGS组态软件的功能和特点...............................1.4 MCGS组态软件的工作方式.................................第二讲学习MCGS组态软件.....................................2.1 MCGS组态软件常用术语...................................2.2 MCGS组态软件的操作方式.................................2.3 鼠标操作...............................................2.4 组建新工程的一般过程...................................第三讲建立一个新工程........................................3.1 建立一个新工程.........................................3.2 设计画面流程...........................................第四讲让动画动起来..........................................4.1 定义数据变量............................ 错误!未定义书签。
SCADA监控系统简易培训教程
VBA (Visual Basic for Application)脚本，功能实现更加方便；
高通用性的OPC（OLE for Process Control）技术；
强大的冗余功能、网络功能，真正的分布式网络结构；
ODBC开放的数据库连接，内嵌SQL语言，全面支持ADO，RDO，能对几乎 所有的数据库软件如SQL Server、Access、Oracle、Sybase、FoxPro等无 缝连接、访问和操作；
SCADA监控系统简易培训教程
2. 组态软件在中国发展 二
常用组态软件介绍
组 态 软 件 产 品 大 约 在80 年 代 中 期 在 国 外 出 现 ，在80 年 代 末90 年 代 初 开始登录中国市场，但由于早 期 进 口 的 组 态 软 件 价 格 都偏 高，并且人们 对它的认识度不够，组态软件没有得到充分的应用 。
四
设计开发依据和规范
SCADA监控系统简易培训教程
其它
2.
设
计
开 发
四
主
要
规
范
设计开发依据和规范
SCADA监控系统简易培训教程
2. 设计开发主要规范
其它
四
设计开发依据和规范
SCADA监控系统简易培训教程
1. 电站
索引画面
五
工程案例
SCADA监控系统简易培训教程
1. 电站
ቤተ መጻሕፍቲ ባይዱ 电气主接线图监视画面
2. 泵站
多机组监视画面
五
工程案例
SCADA监控系统简易培训教程
2. 泵站
开停机流程画面
五
工程案例
监控培训方案
1.考核方式：采用理论考试和实操考核相结合的方式。
2.考核内容：包括监控系统基础知识、设备操作与维护、法律法规等方面。
3.评价标准：满分100分，其中理论知识占40%，实操技能占60%。
4.评价结果：考核合格者，颁发培训证书。
八、后期跟踪与持续改进
1.定期对培训效果进行评估，了解学员在实际工作中的运用情况。
监控培训方案
第1篇
监控培训方案
一、背景与目的
随着信息技术的飞速发展，监控系统在各个领域发挥着越来越重要的作用。为提高企业员工的安全意识，掌握监控系统操作技能，确保监控系统正常运行，减少安全风险，特制定本监控培训方案。
二、培训对象
1.企业内部负责监控系统运维的员工；
2.企业内部负责安全管理的员工；
3.企业内部对监控系统操作感兴趣的员工。
二、培训目标
1.提高员工对监控系统重要性的认识，增强安全防范意识。
2.掌握监控系统的基础知识、操作流程及维护要领。
3.熟悉监控系统相关法律法规及伦理道德要求。
4.提升员工在实际工作中运用监控系统解决问题的能力。
三、培训对象
1.企业内部负责监控系统运维的专职人员。
2.企业内部涉及安全管理工作的相关人员。
（3）监控系统关键技术解析，如视频压缩、图像处理等。
（4）监控设备的技术发展趋势。
3.监控系统操作与维护
（1）监控系统软件的安装、配置与使用。
（2）监控系统硬件设备的连接与调试。
（3）监控系统日常维护与管理要点。
（4）监控系统故障分析与排除方法。
4.法律法规与伦理道德
（1）我国监控系统的相关法律法规。
四、培训方式
1.线下培训：组织专业讲师进行面授，结合实际操作演示，使学员掌握监控系统相关知识和操作技能；
视频监控系统教程
视频监控系统教程视频监控系统教程第一章：视频监控系统组成典型的闭路监控系统主要由摄像机部分、传输部分、控制与记录部分以及显示部分四大块组成。
摄像部分是电视监控系统的前沿部分，是整个系统的“眼睛”。
在被监视场所面积较大时，在摄像机上加装变焦距镜头，使摄像机所能观察的距离更远、更清楚；还可把摄像机安装在电动云台上，可以使云台带动摄像机进行水平和垂直方向的转动，从而使摄像机能覆盖的角度更大。
在某些情况下，特别是在室外应用的情况下，为了防尘、防雨、抗高低温、抗腐蚀等，对摄像机及其镜头还应加装专门的防护罩，甚至对云台也要有相应的防护措施。
传输部分就是系统的图像信号通路。
一般来说，传输部分单指的是传输图像、声音信号。
同显示部分一般由几台或多台监视器组成。
在摄像机数量不是很多，要求不是很高的情况下，一般直接将监视器接在硬盘录象机上即可。
如果摄像机数量很多，并要求多台监视器对画面进行复杂的切换显示，则须配备“矩阵”来实现。
专用监视器价格较贵，为了节省开支，也可用普通电视机替代。
第二章：摄像机的主要参数在监控系统中选择摄像机，一般要看几个主要的参数，即分辨率、最低照度和信噪比等，另外还要考虑摄像机的附带功能及价格和今后服务等因素。
以下对摄像机的几个主要参数作一介绍。
A 、 CCD 尺寸及像素数 ：CCD 尺寸指的是 CCD 图像传感器感光面的对角线尺寸，用于电视监控摄像机的 CCD 尺寸以 1/ 4in 、 1/ 3in 为主流。
像素数指的是摄像机 CCD 传感器的最大像素数，有些给出了水平及垂直方向的像素数，如 500H*582V ，有些则组出了前两者的乘积值，如 30 万像素。
对于一定尺寸的 CCD 芯片，像素数越多则意味着每一像素单元的面积越小，因而由该芯片构成的摄像机的分辨率也就越高。
例如，在电视监控摄像机中使用的 CCD 传感器的像素有的已达到 48 万像素。
B 、分辨率 ：分辨率是衡量摄像机优劣的一个重要参数，它指的是当摄像机摄取等间隔排列的黑白相间条纹时，在监视器（应比摄像机的分辨率高）上能够看到的最多线数。
监控简介最基础最全面的视频监控入门教程(史上最全)课件
件
• 视频监控系统概述 • 视频监控系统的核心组件 • 视频监控系统的安装与配置 • 视频监控系统的应用场景与优势 • 视频监控系统的未来发展趋势与挑
战
01
视频监控系统概述
视频监控系统的定义与功能
定义
视频监控系统是一种利用视频技 术对特定区域进行实时监视和记 录的系统。
存储设备
存储设备是用于长期保存视频数 据的设备。
存储设备包括硬盘、光盘、磁带 等，需要根据实际需求选择合适
的存储方式。
存储设备的性能参数包括存储容 量、读写速度等，需要合理配置
以满足实际需求。
控制台
控制台是用于集中控制视频监控 系统的设备。
控制台通常由控制软件和硬件组 成，硬件包括计算机、键盘、鼠
云存储与远程访问
随着云计算技术的发展，视频监控数据的存储和远程访问成 为可能。可以实现集中存储、备份和远程实时查看等功能， 提高数据的安全性和可访问性。
THANKS
感谢观看
录像机分为模拟录像机和数字录像机，数字录像机又分为网络录像机和硬盘录像机 。
录像机的性能参数包括存储容量、存储速度、录像格式等，需要合理配置以满足实 际需求。
显示器
显示器是用于显示视频监控图像的设 备。
显示器的性能参数包括分辨率、亮度 、对比度等，需要根据实际需求选择 合适的显示器。
显示器分为模拟显示器和数字显示器 ，数字显示器又分为液晶显示器和等 离子显示器。
略等参数，以确保数据安全可靠。
04
视频监控系统的应用场景与优势
安全监控
01
02
03
住宅小区安全监控
通过安装视频监控系统， 实时监测小区内的安全状 况，及时发现异常情况并 采取相应措施。
DCS培训教程
DCS培训教程DCS（分散控制系统）是一种广泛应用于工业自动化领域的控制系统。
它通过将控制任务分布在不同的控制设备上，实现对生产过程的监测和控制。
对于想要学习和掌握DCS的人来说，进行专门的培训是非常重要的。
本文将介绍DCS培训教程，以帮助读者了解并学习DCS系统。
第一部分：DCS基础知识在开始DCS培训之前，学员需要了解一些DCS的基础知识。
这包括DCS的背景、原理和优势等方面的内容。
在这一部分，培训教程会讲解DCS的发展历程，重点介绍DCS系统的基本构成和工作原理，以及与传统控制系统的对比。
通过学习这些基础知识，学员可以对DCS有一个初步的了解，为后续的学习打下基础。
第二部分：DCS系统结构和组态DCS系统是由多个组件组成的，每个组件都有着不同的功能和作用。
在这一部分，培训教程会详细介绍DCS系统的结构和组态。
学员将学习如何理解和分析DCS系统的各个组成部分，以及它们之间的相互关系。
同时，培训教程还会讲解DCS系统的硬件和软件配置，以及如何进行系统的设置和调试。
第三部分：DCS系统的监控与控制DCS系统的最主要的作用是实现对生产过程的监控和控制。
在这一部分，培训教程将详细介绍DCS系统的监控与控制功能。
学员将学习如何使用DCS系统进行实时监测和数据采集，以及如何进行过程控制和参数调整。
培训教程还会讲解DCS系统的报警功能和故障诊断方法，以帮助学员快速发现和解决问题。
第四部分：DCS系统的应用和实践DCS系统可以广泛应用于各个行业和领域，包括化工、电力、水处理等。
在这一部分，培训教程会以实际案例为例，介绍DCS系统在不同领域中的应用和实践。
学员将通过学习实际案例，了解DCS系统在不同场景中的运用方式和技巧。
同时，培训教程还会讲解DCS系统的维护和管理方法，以帮助学员更好地运用和维护DCS系统。
第五部分：DCS系统的安全和优化DCS系统的安全性和优化性能是学员在学习和应用DCS系统时需要关注的重要问题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电视监控系统培训教程第一部分电视监控系统概述电视监控系统是将现场的视频及音频信号采集下来通过传输媒体传输到监控中心实现监视、监听、记录及控制等功能的一套综合性系统。
从而实现安全防范、管理、教学、现场监测、视话会议等多方面功能。
一、电视监控系统基本构成电视监控系统主要由：前端系统、传输系统和终端系统这三大部分组成。
（一）、系统框图（二）、前端系统电视监控的前端系统主要是将所需要的现场的图象和音声采集摄取下来转变成电信号以传到监控中心。
其主要由：1、摄像机2、镜头3、云台4、防护罩5、支架6、监听头7、射灯及红外灯8、解码器等产品相互结合而构成。
1、摄像机摄像机是将图象信号即光信号转换成电信号的设备。
摄像机根据光信号转换成电信号所采取的技术不同可分为：（1）、CCD摄像机。
（2）、COMS摄像机。
（3）、摄像管摄像机。
目前监控行业广泛采用的是CCD摄像机。
CCD是Charge Coupled Device(电荷耦合器件)的缩写，它是一种半导体成像器件，因而具有灵敏度高、抗强光、畸变小、体积小、寿命长、抗震动等优点。
CCD摄像机的工作方式是被摄物体的图像经过镜头聚焦至CCD芯片上，CCD根据光的强弱积累相应比例的电荷，各个像素积累的电荷在视频时序的控制下，逐点外移，经滤波、放大处理后，形成视频信号输出。
视频信号连接到监视器或电视机的视频输入端便可以看到与原始图像相同的视频图像。
CCD摄像机的基本参数：（1）、CCD芯片的尺寸CCD的成像尺寸常用的有1/2寸、1/3寸、1/4寸等，成像尺寸越小的摄像机的体积可以做得更小些，其成本越低。
在相同的光学镜头下，成像尺寸越大，视场角越大，最低照度越低。
芯片规格成像面大小(宽X 高) 对角线 1/2寸6.4x4.8mm对角线8mm，1/3寸4.8x3.6mm对角线6mm，1/4寸为宽3.2mmX高2.4mm,对角线4mm。
（2）、分辨率：评估摄像机分辨率的指标是水平分辨率，其单位为线对，即成像后可以分辨的黑白线对的数目。
常用的黑白摄像机的分辨率一般为380-600线，彩色为330-480线，其数值越大成像越清晰。
一般的监视场合，用400线左右的黑白摄像机就可以满足要求。
而对于医疗、图像处理等特殊场合，用600线的摄像机能得到更清晰的图像。
（3）、成像灵敏度即最低照度：通常用最低环境照度要求来表明摄像机灵敏度，黑白摄像机的灵敏度大约是0.02-0.5Lux(勒克斯)，彩色摄像机多在1Lux以上。
0.1Lux的摄像机用于普通的监视场合；在夜间使用或环境光线较弱时，推荐使用0.02Lux的摄像机。
与近红外灯配合使用时，也必须使用低照度的摄像机。
另外摄像的灵敏度还与镜头有关，0.97Lux/F0.75相当于2.5Lux/F1.2相当于 3.4Lux/F1.。
参考环境照度：夏日阳光下100000Lux，阴天室外 10000Lux，电视台演播室 1000Lux 距60W台灯60cm桌面 300Lux，室内日光灯 100Lux，黄昏室内 10Lux，20cm处烛光 10-15Lux，夜间路灯 0.1Lux。
（4）、供电电压国内所使用的CCD摄像机主要有交流220V、交流24V、直流12V。
（5）、电子快门电子快门的时间在1/50-1/100000秒之间，摄像机的电子快门一般设置为自动电子快门方式，可根据环境的亮暗自动调节快门时间，得到清晰的图像。
有些摄像机允许用户自行手动调节快门时间，以适应某些特殊应用场合。
CCD摄像机大致可分为下列几大类：（1）、依成像色彩划分(A)彩色摄像机：适用于景物细部辨别，如辨别衣着或景物的颜色。
因有颜色而使信息量增大，信息量一般认为是黑白摄像机的10倍。
(B)黑白摄像机：是用于光线不足地区及夜间无法安装照明设备的地区，在仅监视景物的位置或移动时，可选用分辨率通常高于彩色摄像机的黑白摄像机。
（2）、依摄像机分辨率划分(A)影像像素在25万像素（pixel）左右、彩色分辨率为330线、黑白分辨率400线左右的低档型。
(B)影像像素在25万~38万之间、彩色分辨率为420线、黑白分辨率在500线上下的中档型(C)影像在38万点以上、彩色分辨率大于或等于480线、黑白分辨率，600线以上的高分辨率。
（3）、依摄像机灵敏度划分(A) 普通摄像机：正常工作所需照度彩色为0.3-3 Lux,黑白为0.3-0.03 Lux。
(B) 底照度摄像机：正常工作所需照度为0.03-0.001 Lux左右(C) 微光摄像机：正常工作所需照度为0.0005 Lux以下(D)红外照明摄像机：原则上可以为零照度即0 Lux，采用红外光源成像。
（4）、按摄像元件的CCD靶面的大小划分(A)l寸靶面尺寸为宽12.7mmX高9.6mm,对角线16mm(B)2/3寸靶面尺寸为宽8.8mmX高6.6mm,对角线11mm(C)1/2寸靶面尺寸为宽6.4mmX高4.8mm,对角线8mm(D)1/3寸靶面尺寸为宽4.8mmX高3.6mm,对角线6mm(E)1/4寸靶面尺寸为宽3.2mmX高2.4mm,对角线4mm(F)1/5in正在开发之中，尚未推出正式产品（5）、按摄像机的功能来分(A)普通摄像机(B)低照度摄像机(C)一体化摄像机(D)半球型摄像机(E)板机(F)针孔摄像机(G)智能球(H)网络型摄像机此外CCD摄像机有PAL制和NTSC制之分，还可以按图像信号处理方式划分或按摄像机结构区分。
2、镜头镜头是同摄像机配套使用的，镜头的种类也比较多。
（1）以镜头的焦距、光圈分类：（A）、定焦镜头：焦距固定不变，可分为有光圈和无光圈两种。
(a)有光圈：镜头光圈的大小可以调节。
根据环境光照的变化，相应调节光圈的大小。
光圈的大小可以通过手动或自动调节。
手动光圈镜头：人为手工调节光圈的，称为手动光圈；自动光圈镜头：自带微型电机自动调整光圈的，称为自动光圈。
(b)无光圈：即定光圈，其通光量是固定不变的。
主要用光源恒定或摄像机自带电子快门的情况。
（B）变焦镜头：焦距可以根据需要进行调整，使被摄物体的图像放大或缩小。
根据调整方式可分为手动和电动两种方式。
常用的电动变焦镜头为六倍、十倍、十六倍、二十倍变焦。
根据光圈控制方式可分为：三可变镜头：可调焦距、调聚焦、调光圈。
二可变镜头：可调焦距、调聚焦、自动光圈。
（2）、根据应用场合分类：（A）、广角镜头：视角90度以上，观察范围较大，近处图像有变形。
（B）、标准镜头：视角30度左右，使用范围较广。
（C）、长焦镜头：视角20度以内，焦距可达几十毫米或上百毫米。
（D）、变焦镜头：镜头焦距连续可变，焦距可以从广角变到长焦，焦距越长成像越大。
（E）、针孔镜头：用于隐蔽观察，经常被安装在如天花板或墙壁等地方。
（3）、选择镜头同摄像机匹配的原则是：（1）、镜头的规格不应小于摄像机的规格，也就是说1/2〃的镜头可以与1/3〃的摄像机一起使用，但是1/3〃的镜头就不能够在1/2〃的摄像机上使用。
（2）、镜头接口与摄像机接口要一致，不一致时要加连接圈。
例如：C型镜头安装在CS型摄像机上时，必须在C型镜头上加连接圈，如果不加连接圈就可能碰坏CCD成像面的保护玻璃，造成CCD摄像机的损坏。
3、云台云台就是两个交流电机组成的安装平台，可以水平和垂直的运动。
我们所说的云台区别于照相器材中的云台，照相器材的云台一般来说只是一个三脚架，只能通过手来调节方位；而监控系统所说的云台是通过控制系统在远端可以控制其转动方向的。
在控制信号的作用下，云台上的摄像机既可自动扫描监视区域，也可在监控中心值班人员的操纵下跟踪监视对象。
（1）、云台按使用环境分为：室内型和室外型，主要区别是室外型密封性能好，防水、防尘，负载大。
（2）、云台按安装方式分为：侧装和吊装，即云台是安装在天花板上还是安装在墙壁上。
（3）、按外形分为普通型和球型，球型云台是把云台安置在一个半球形、球形防护罩中，除了防止灰尘干扰图像外，还隐蔽、美观、快速。
云台根据其回转的特点可分为只能左右旋转的水平旋转云台和既能左右旋转又能上下旋转的全方位云台。
一般来说，水平旋转角度为0°～355°，垂直旋转角度为0°～+90°。
恒速云台的水平旋转速度一般在3°～10°/s，垂直速度为4°/s左右。
变速云台的水平旋转速度一般在0°～32°/s，垂直旋转速度在0°～16°/s左右。
在一些高速摄像系统中，云台的水平旋转速度高达200°/s以上，垂直旋转速度在30°/s以上。
4、防护罩防护罩分为室内型和室外型两种。
（1）、室内防护罩：主要是防尘并有一定防护作用，有的也有隐蔽作用，使监视场合和对象不易察觉受监视。
（2）、室外防护罩：其功能有防晒、防雨、防尘、防冻和防凝露等作用。
一般室外的防护罩都配有温度继电器，在温度高时自动打开风扇冷却，温度低时自动加热。
下雨时可以人为控制雨刷器刷雨。
有的室外防护罩的玻璃还可以加热，当防护罩上有结霜时，可以加热除霜。
目前防护罩形式多种多样，如：全球型及半球型防护罩。
5、支架如果摄像机只是固定监控某个位置不需要转动，那么只用摄像机支架就可以满足要求了。
普通摄像机支架安装简单，价格低廉，而且种类繁多。
普通支架有短的、长的、直的、弯的，根据不同的要求选择不同的型号。
室外支架主要考虑负载能力是否合乎要求，再有就是安装位置，因为从实践中我们发现，很多室外摄像机安装位置特殊，有的安装在电线杆上，有的立于塔吊上，有的安装在铁架上……由于种种原因，现有的支架可能难以满足要求，需要另外加工或改进。
6、监听头监听头其功能将现场的声音通过微型麦克风和前置放大器转换成音频电信号传至中心。
一般采用三线制的监听头比较多，也有采用两线制的监听头。
一般供电为直流12V。
7、射灯及红外灯一般在夜晚需要实现监视功能的监控系统，如果监视环境的光照度不好均需配置射灯或红外灯以辅助照明，射灯其最大好处是灵活、方便，且价格不贵。
黑白电视监控系统宜配置高压水银灯；彩色电视监控系统宜配置碘钨灯。
当需夜间隐蔽监视时应用红外灯。
红外灯一种是在普通照明灯前加滤光片，另一种是由红外发光二极管阵列构成。
前者耗能较大，且常产生“红暴”(由于滤光不净，有少量红光被人眼看到)；后者极少产生“红暴”，但照射距离较近。
另外，红外灯对彩色电视监控系统不起作用，这是由于红外光被彩色摄像机中的彩色滤色器滤掉的缘故。
因此，使用红外灯需选彩色低照度摄像机或黑白、黑白低照度摄像机。
8、解码器在有云台、电动镜头和室外防护罩的电视监控系统中，必须配有控制解码器。
这样在控制室中操纵键盘相应按键即可完成对前端设备（云台、电动变焦镜头、室外防护罩、射灯、摄像机电源）各动作及功能的控制。
