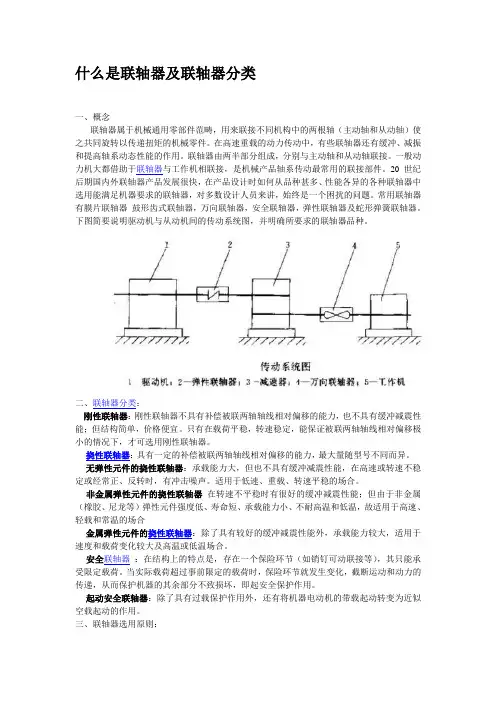

联轴器分类及简介
联轴器分类及简介
类别
名称及图形标准特点
刚性联轴器
GT型凸缘联轴器
GB5843-86
只传递扭矩。结构简单,对中性好。
用于减速机轴头与单支点机架上的搅拌
轴头之间的联接
JQ型夹壳联轴器
HG5-213-65 对中性好,使用时装拆方便,径向尺寸小。
可起到悬吊搅拌器的作用,一般用于无支
点机架或罐内搅拌轴之间的联接。
SF型三分式联轴器
SB90-353
对中性好,使用时装拆方便。
轴向方向留有更换密封环的间隙,更换时
只需将搅拌轴下降6~8mm,适用于需要经
常更换密封环的场合。
DF型带短节联轴器
HG21569.1-95
用于YDJ、YSJ系列机架,对中性好。
在不拆除减速机及机架的情况下,只需将
联轴器短节拆下,即可拆除下半截联轴
器、机架轴承座及密封装置。按长度不同
分为A、B型两种。
DT型刚性凸缘联轴器
HG21570-95
结构与GT型联轴器近似,带有轴端挡盘,
能够承受轴向负荷。搅拌器轴端需加工吊
装孔。
HE型焊接法兰式联轴器
HG21570-95
结构简单,联轴器连接盘与传动轴焊接在
一起。
用于罐内搅拌轴之间的联接,或类似用途
的场合。。
弹性
联轴器HL型弹性柱销联轴器GB5014-85
结构简单,装拆更换方便。允许两轴间有
较大的径向和角度偏差,具有良好的减振
缓冲作用。
适用于双支点机架。
JQ型夹壳联轴器
标定
d D L L1 L2 a1 a2 d2 h h1 f b t 重量符号
JQ-30 30 102 130 20 55 4 5 25 70 45 0.4 8 26 4.5 JQ-35 35 118 162 20 71 4 5 30 85 55 0.6 10 30 8 JQ-40 40 118 162 20 71 4 5 35 85 55 0.6 12 35 7.5 JQ-45 45 135 190 24 83 5 6 37 100 70 0.6 14 39.5 11 JQ-50 50 135 190 24 83 5 6 42 100 70 0.6 14 44.5 10.5 JQ-55 55 135 190 24 83 5 6 47 100 70 1 16 49 10 JQ-65 65 172 250 30 110 6 8 55 130 100 1 18 58 25 JQ-70 70 172 250 30 110 6 8 60 130 100 1 20 62.5 25 JQ-80 80 185 280 38 121 8 10 70 145 110 1 22 71 30 JQ-90 90 230 330 38 146 8 10 80 170 140 1 25 81 56 JQ-95 95 230 330 38 146 8 10 85 170 140 1 25 86 53 JQ-100 100 230 330 38 146 8 10 90 170 140 1 28 90 51 JQ-110 110 260 390 46 172 10 12 100 200 160 1 28 100 90 JQ-130 130 280 440 54 193 12 14 118 225 180 1 32 119 125 JQ-160 160 340 500 64 218 14 16 144 255 200 1 40 147 215
GT、DT、DF型刚性凸缘联轴器
d D H H1
L L0
L1 L2 L3 L4 M b T
重量
A型B型A型B型GT DT DF/A DF/B
20
90 / /
272 352 155 235 117
12
50 55
M5
6 22.9 3 6 7
25 / / 17 8 28.5 2 6 7
30 95 122 61 20
M6 8 33.5 4 4 7 9
35 115 130 65
301 376 160 250 141 20 60 67 10 38.5 5 6 12 14
40
145 162 81 12 43.5 8 7 14 17
45
339 429 170 260 169 25 70 81 M8 14 49 7 7 17 21
50
160 204 102 14 54 12 10 20 24
55 383 508 180 305 203
25 85 98
M10 16 59.5 12 11 23 25
60
200 264 132 413 538 180 305 233
18 64.6 22 19 34 38
65 30
100 112 18 69.6 21 20 38 45
70 35 20 75.1 20 19 36 43
75 / / 451 566 190 305 261
35 110 126
M12 20 80.1 / 19 35 42
80
220 324 162 471 586 190 305 281 22 85.6 32 28 48 54
85
50 120 136 22 90.6 31 28 52 60
90
260 384 192 501 646 220 365 281 25 95.6 51 41 75 84
95 521 666 220 365 301 50 130 146 25 100.6 49 41 79 95
