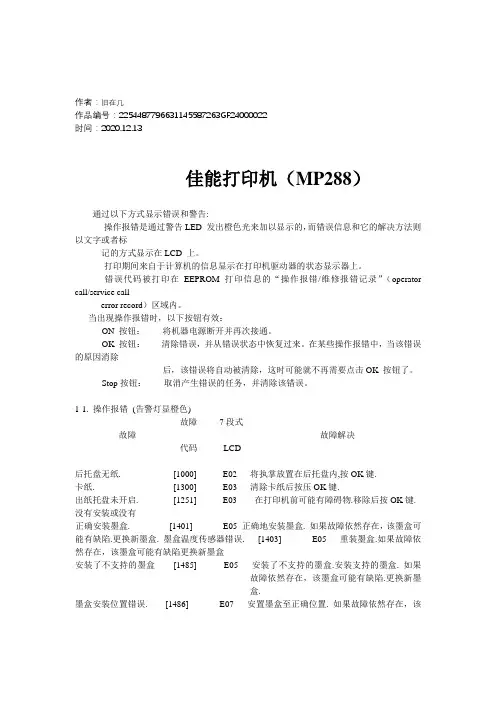

2020年佳能打印机(MP288)故障指南
作者：旧在几作品编号：2254487796631145587263GF24000022时间：2020.12.13佳能打印机（MP288）通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错(告警灯显橙色)故障7段式故障故障解决代码LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键. 没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒[1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障[1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
佳能打印机(MP288)故障指南之欧阳引擎创编
佳能打印机（MP288）欧阳引擎（2021.01.01）通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)故障 7段式故障故障解决代码 LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK 键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
MP288故障代码原因解决方法【范本模板】
MP288故障代码原因解决方法E02后托盘无纸. 将执掌放置在后托盘内，按OK键。
E03 卡纸. 清除卡纸后按压OK键。
出纸托盘未开启.在打印机前可能有障碍物.移除后按OK键.E04墨盒安装位置不正确重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷。
更换新墨盒.E05没有正确安装墨盒正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒。
墨盒温度传感器错误重装墨盒。
安装了不支持的墨盒安装支持的墨盒.E07墨盒安装位置错误.安置墨盒至正确位置。
如果故障依然存在，该墨盒可能有缺陷。
更换新墨盒.安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置.E08告警: 废墨吸收垫将满更换废墨吸收垫并重置废墨垫计数器值。
按压停止/重置键退出故障，不更换废墨吸收垫继续打印。
但是，当废墨垫量满后,必须更换吸收垫才能进行打印.。
E13 不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.E16想不更换墨盒继续打印，按压停止/重置键5秒以上。
作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.E14不能识别墨盒.安装了不被支持的墨盒. 安装能够支持该机型的墨盒.E15墨盒物理硬件故障重新安装墨盒。
如果故障依然存在，该墨盒可能有缺陷.更换新墨盒。
E50打印头对齐扫描失败按压停止/重置键清除错误,执行下列项，然后再次执行打印头对其操作: 确认样张方向安置正确.如果压盘玻璃有污物,清洁它.确认使用的是A4 普通纸。
执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨。
P02小车故障小车编码器信号中有错误。
1）确认在小车移动方向上没有外部异物。
2) 清洁条形编码器。
如果不能被清洁，更换新的. 3）更换下列项(列出可能有错误的部件):—小车组件—逻辑板.P03行进纸错误LF编码器信号中有错误. 1）执行下列对盘型编码器的操作：—清洁。
- 如脱落,重新安装就位。
- 如果不能被清洁或已损坏,更换. 3) 更换下列项(列出可能有错误的部件）:- 逻辑板—驱动单元.P05ASF 凸轮传感器故障该故障出现在从后托盘进纸1) 确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错。
佳能打印机(MP288)故障指南之欧阳地创编
佳能打印机（MP288）通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错 (告警灯显橙色)故障 7段式故障故障解决代码 LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒 [1485] E05 安装了不支持的墨盒.安装支持的墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒. 安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障 [1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒.用空墨盒打印可能会导致机器损坏.。
佳能打印机MP288故障指南之欧阳班创编
佳能打印机（MP288）通过以下方法显示毛病和警告:操纵报错是通过警告LED 收回橙色光来加以显示的，而毛病信息和它的解决办法例以文字或者标记的方法显示在LCD 上。
打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
毛病代码被打印在EEPROM 打印信息的“操纵报错/维修报错记录”（operator call/service callerror record）区域内。
当呈现操纵报错时，以下按钮有效：ON 按钮：将机器电源断开并再次接通。
OK 按钮：清除毛病，并从毛病状态中恢复过来。
在某些操纵报错中，当该毛病的原因消除后，该毛病将自动被清除，这时可能就不再需要点击OK 按钮了。
Stop按钮：取消产生毛病的任务，并清除该毛病。
11. 操纵报错(告警灯显橙色)故障7段式故障故障解决代码LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有装置或没有正确装置墨盒. [1401] E05 正确地装置墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器毛病. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒装置了不支持的墨盒[1485] E05 装置了不支持的墨盒.装置支持的墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒装置位置毛病. [1486] E07 安顿墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒.装置多个同色的墨盒. [1487] E07 确认每个墨盒均装置到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障[1682] E15 重新装置墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不克不及识别墨盒. [1684] E14 装置了不被支持的墨盒. 装置能够支持该机型的墨盒.不克不及检测墨水剩余量. [1686] E13 更换墨盒.用空墨盒打印可能会招致机器损坏.。
佳能打印机故障及解决
佳能打印机故障及解决1 / 1佳能打印机（ MP288 ）经过以下方式显示错误和警示 :- 操作报错是经过警示 LED 发出橙色光来加以显示的，而错误信息和它的解决方法例以文字或许标志的方式显示在 LCD 上。
- 打印时期来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错 / 维修报错记录” （ operatorcall/servicecallerrorrecord ）地区内。
当出现操作报错时，以下按钮有效： - ON 按钮： 将机器电源断开并再次接通。
- OK 按钮： 除去错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原由除去后，该错误将自动被除去，这时可能就不再需重点击 OK 按钮了。
- Stop 按钮：撤消产生错误的任务，并除去该错误。
1-1. 操作报错 ( 告警灯显橙色 )故障故障 7 段 故障解决代码 式LCD后托盘无纸 .[1000] E02 将执掌搁置在后托盘内 , 按 OK 键.卡纸 .[1300] E03 除去卡纸后按压 OK 键 .出纸托盘未开启 .[1251] E03 在打印机前可能有阻碍物 . 移除后按 OK键 .没有安装或没有正确安装[1401]E05正确地安装墨盒 .假如故障依旧存在， 该墨盒可能出缺点 . 改换新墨墨盒 .盒.墨盒温度传感器错误 . [1403] E05 重装墨盒 . 假如故障依旧存在，该墨盒可能出缺点改换新墨盒安装了不支持的墨盒[1485]E05安装了不支持的墨盒. 安装支持的墨盒 . 假如故障依旧存在， 该墨盒可能出缺点 . 改换新墨盒 .墨盒安装地点错误 .[1486]E07 布置墨盒至正确地点. 假如故障依旧存在， 该墨盒可能出缺点 . 更新墨盒 .安装多个同色的墨盒 .[1487] E07确认每个墨盒均安装到了正确的对应地点 . 假如故障依旧存在，该墨盒可能出缺点 . 改换新墨盒 .墨盒物理硬件故障[1682]E15从头安装墨盒 . 假如故障依旧存在，该墨盒可能出缺点. 改换新墨盒.安装了不被支持的墨盒 .[1684]E14 安装可以支持该机型的墨盒 .不可以辨别墨盒 .不可以检测墨水节余量 .[1686] E13改换墨盒 . 用空墨盒打印可能会以致机器破坏. 。
MP288错误代码及故障分析
MP288错误代码及故障分析警告指示灯亮起橙色本机出现故障时，警告指示灯亮起橙色，并且发光二极管显示屏上显示如下错误代码。
检查发光二极管显示屏上显示的错误代码，并采取适当措施纠正错误。
* 根据出现的故障，警告指示灯不亮起。
错误代码原因解决方法E, 0, 2(发光二极管显示屏) 本机缺纸。
/没有送入纸张。
将纸张重新正确地装入后端托盘并按黑白或彩色按钮。
E, 0, 3(发光二极管显示屏) 出纸托盘关闭。
/卡纸。
如果出纸托盘关闭，请将其打开。
本机恢复打印。
如果打开出纸托盘无法解决问题，或出纸托盘已经打开，则可能已卡纸。
取出卡纸，在打印机中重新正确地装入纸张，然后按黑白或彩色按钮。
卡纸E, 0, 4 E, 0, 5 无法识别FINE墨盒。
FINE墨盒可能没有正确安装，或FINE墨盒可能与本机不兼容。
打开扫描单元(机盖)，并安装合适的FINE墨盒。
此后，推动墨盒锁定盖直至其锁定到位，然后关闭扫描单元(机盖)。
如果故障仍未解除，请与服务中心联系。
(发光二极管显示屏)E, 0, 7(发光二极管显示屏) FINE墨盒未安装在正确的位置。
确保每个FINE墨盒都安装在正确的位置。
日常维护E, 0, 8(发光二极管显示屏) 墨水收集器将满。
按本机的黑白或彩色按钮继续打印。
请与服务中心联系。
E, 1, 3(发光二极管显示屏) 无法检测剩余墨水量。
墨水可能已用完。
因为无法正确检测墨水量，剩余墨水量检测功能将被禁用。
如果希望在不使用该功能的情况下继续打印，请按本机的停止/重置按钮至少 5秒。
为获得最佳质量，Canon 建议使用新的原装 Canon 墨盒。
请注意，对于因在墨水用完的情况下继续打印而导致的故障或问题，Canon 将不承担任何责任。
E, 1, 4(发光二极管显示屏) 无法识别FINE墨盒。
FINE墨盒可能与本打印机不兼容。
安装合适的FINE墨盒。
日常维护E, 1, 5 无法识别FINE墨盒。
可能未正确安装FINE墨盒。
佳能MP288_498维修参考手册
(2/15)
1. 错误清单显示 / 故障排除
通过以下方式显示错误和警告: - 操作报错是通过警告 LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标 记的方式显示在 LCD 上。 - 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。 - 错误代码被打印在 EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call error record）区域内。
更换逻辑板.
废墨吸收垫满.
更换废墨吸收带你 (吸收垫组件), 重置废墨
吸收垫计数器值.
打印头温度超过指定的值. EEPROM 读写故障.
更换下列项(列出可能有错误的部件): - 墨盒小车 - 逻辑板 更换逻辑板.
打印头电压异常. 未知错误或网络故障. 扫描单元故障. 扫描器马达故障.
更换下列项: - 墨水小车 - 逻辑板 更换下列项(列出可能有错误的部件): - 逻辑板 - WLAN 板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板 更换下列项(列出可能有错误的部件): - 扫描单元 - 逻辑板
QY8-13CW-000 Rev. 00: 2010 年 9 月
Canon China.
(1/15)
目录
1. 错误清单显示 / 故障排除 1-1. 操作报错 (告警灯显橙色) 1-2. 维修报错 (橙色告警灯和绿色电源灯轮流闪烁) 1-3. 其他错误
2. 调整 / 设定 2-1. 维修模式 2-2. 用户模式 2-3. 部件更换注意事项
ASF 凸轮传感 [5700] P05 器故障
内部温度错误 废墨吸收垫满
MP288故障代码原因解决方法
MP288故障代码原因解决方法MP288故障代码是指佳能打印机MP288在打印过程中出现的错误代码。
这些故障代码通常与打印机硬件或软件的错误相关，可以通过调试和排除故障来解决。
以下是一些常见的MP288故障代码、原因和解决方法的详细叙述，共计1200字以上。
故障代码1：E03原因：这个错误代码通常表示打印机出纸堵塞或者没有装载纸张。
解决方法：1.检查打印机纸张供给托盘，确保纸张正确装载并没有过多的纸张。
2.检查纸张是否过大或者过小，如果纸张尺寸不正确，请更换为正确的纸张。
3.打开打印机顶部并仔细检查是否有纸张堵塞。
如果有堵塞，请小心地将其取出。
4.关闭打印机并重新启动，看是否能够解决问题。
故障代码2：E12原因：这个错误代码通常表示墨盒装载错误或者安装位置不正确。
解决方法：1.打开打印机顶部，查看墨盒安装位置是否正确。
如果不正确，请将墨盒取出并重新安装。
2.检查墨盒是否正确装载，是否有破损或者过期。
如果有问题，更换墨盒。
3.关闭打印机并重新启动，看是否能够解决问题。
故障代码3：E13、E16、E31、E33原因：这些错误代码通常表示墨盒中的墨汁耗尽或者低于设定值。
解决方法：1.检查墨盒中的墨汁是否耗尽或者低于设定值。
如果是，更换为全新的墨盒。
2.检查墨盒是否正确安装。
如果安装不正确，请将墨盒取出并重新安装。
3.关闭打印机并重新启动，看是否能够解决问题。
故障代码4：E05原因：这个错误代码通常表示墨盒安装过多或者墨盒未正确装载。
解决方法：1.检查墨盒安装位置是否正确。
如果不正确，请将墨盒取出并重新安装。
2.检查墨盒是否正确装载。
如果墨盒过多或者未正确安装，请进行调整。
3.关闭打印机并重新启动，看是否能够解决问题。
故障代码5：E07原因：这个错误代码通常表示墨盒未正确安装。
解决方法：1.检查墨盒安装位置是否正确。
如果不正确，请将墨盒取出并重新安装。
2.检查墨盒是否正确装载。
如果墨盒未正确安装，请进行调整。
佳能打印机（MP288）错误清单显示故障排除
佳能打印机（MP288）错误清单显示故障排除佳能打印机（MP288）错误清单显示/ 故障排除通过以下方式显示错误和警告:- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service callerror record）区域内。
当出现操作报错时，以下按钮有效：- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错(告警灯显橙色)故障7段式故障故障解决代码LCD后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.卡纸. [1300] E03 清除卡纸后按压OK键.出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.没有安装或没有正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒安装了不支持的墨盒[1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒. 安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.墨盒物理硬件故障[1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
佳能mp288重置如何重置佳能MP系列打印机和解决常见错误
佳能mp288重置如何重置佳能MP系列打印机和解决常见错误如何重置佳能MP系列打印机和解决常见错误编辑：oa161办公商城佳能MP系列打印机列表错误代码：P02 （托盘错误）P03 （换行的错误）P05 （ASF传感器的误差）P06 （内部温度误差）P07 （墨水收集器已满）：打印机内的的墨水（海绵）已满。
P08 （打印头的温度上升错误）P09 （EEPROM错误）：- 这个需要更换逻辑板。
P15 （过电流USB VBUS ）P20 （其他硬件错误）P22（扫描仪错误）E13或E16 ：墨水已用完。
按下停止/复位按钮5至8秒，直到LED屏幕显示数字1 。
E04 ，E05，E14或E15 ：墨盒可能无法正确安装。
重新安装墨盒。
E2-2 =无纸（ASF）E3 -3 =卡纸E4 =无油墨E5 -5 =墨盒未安装或安装不支持的墨盒，或墨盒安装不正确E8 =废墨收集器已满，或压板废墨收集器已满E9 =连接数码相机/摄像机不支持相机直接打印E14 =墨盒，其目的是错误的E15 =墨盒未安装E16 - 剩余墨水是未知E16 -E19 =无法扫描头对齐页E22 =马车错误E23 =进纸错误E24 =清除单元错误E25 = ASF （凸轮）传感器错误E26 =内部温升错误的E27 =废墨收集器已满或压板废墨收集器已满E28 =墨盒的温升错误-E29 = EEPROM错误E33 =进纸位置误差E35 15 = USB主机VBUD过电流错误- USBE37 17 =异常电机驱动器错误E40 20 =其他硬件错误E42 22 =扫描仪错误复位程序：1.打开打印机。
按下并按住打印机上的“重置”按钮“ 。
2.同时按下“重置”按钮“ ，按住”颜色Start“按钮。
3.等待5秒钟。
4.释放“色彩开始”按钮，然后松开“复位”按钮。
5.等待，直到打印机开始自行配置。
这应该需要大约20秒左右6.没有。
“1”应该出现在画面上，按住“工具”按钮，然后字母“A” ，现在应该在显示屏上。
MP288故障代码原因解决方法
M P288故障代码原因解决方法-CAL-FENGHAI.-(YICAI)-Company One1MP288故障代码原因解决方法E02后托盘无纸. 将执掌放置在后托盘内,按OK键.E03 卡纸. 清除卡纸后按压OK键. 出纸托盘未开启.在打印机前可能有障碍物.移除后按OK键.E04墨盒安装位置不正确重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E05没有正确安装墨盒正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误重装墨盒. 安装了不支持的墨盒安装支持的墨盒.E07墨盒安装位置错误.安置墨盒至正确位置.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.安装多个同色的墨盒确认每个墨盒均安装到了正确的对应位置.E08告警: 废墨吸收垫将满更换废墨吸收垫并重置废墨垫计数器值. 按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量满后，必须更换吸收垫才能进行打印 ..E13 不能检测墨水剩余量. 更换墨盒. 用空墨盒打印可能会导致机器损坏.E16想不更换墨盒继续打印，按压停止/重置键 5秒以上. 作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.E14不能识别墨盒.安装了不被支持的墨盒. 安装能够支持该机型的墨盒.E15墨盒物理硬件故障重新安装墨盒.如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.E50打印头对齐扫描失败按压停止/重置键清除错误,执行下列项,然后再次执行打印头对其操作: 确认样张方向安置正确.如果压盘玻璃有污物，清洁它.确认使用的是 A4 普通纸. 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.P02小车故障小车编码器信号中有错误.1) 确认在小车移动方向上没有外部异物. 2) 清洁条形编码器. 如果不能被清洁，更换新的. 3) 更换下列项(列出可能有错误的部件):- 小车组件 - 逻辑板.P03行进纸错误 LF编码器信号中有错误. 1) 执行下列对盘型编码器的操作: - 清洁. - 如脱落，重新安装就位. - 如果不能被清洁或已损坏，更换. 3) 更换下列项(列出可能有错误的部件):- 逻辑板 - 驱动单元.P05 ASF 凸轮传感器故障该故障出现在从后托盘进纸 1) 确认驱动单元的驱动齿轮周围没有外部时，后托盘凸轮传感器报错. 2) 更换下列项(列出可能有错误的部件): - 驱动单元 - 逻辑板.P06内部温度错误内部温度异常. 更换逻辑板. P07废墨吸收垫满更换废墨吸收带你 (吸收垫组件), 重置废墨吸收垫计数器值.P08打印头温度升高错误打印头温度超过指定的值. 更换下列项: - 墨盒小车 - 逻辑板.P09 EEPROM 错误 EEPROM读写故障. 更换逻辑板.P10 VH 监视器错误打印头电压异常. 更换下列项: - 墨水小车 - 逻辑板 .P20其他硬件故障未知错误或网络故障. 更换下列项: 逻辑板- WLAN板.P22扫描故障扫描单元故障. 更换下列项:- 扫描单元 - 逻辑板扫描器马达故障扫描器马达故障. 更换下列项:- 扫描单元 - 逻辑板.。
佳能打印机故障及解决
佳能打印机故障及解决1 / 1佳能打印机（ MP288 ）经过以下方式显示错误和警告 :- 操作报错是经过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法规以文字也许标记的方式显示在 LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错 / 维修报错记录” （ operatorcall/servicecallerrorrecord ）地域内。
当出现操作报错时，以下按钮有效： - ON 按钮： 将机器电源断开并再次接通。
- OK 按钮： 除掉错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因除掉后，该错误将自动被除掉，这时可能就不再需要点击 OK 按钮了。
- Stop 按钮：取消产生错误的任务，并除掉该错误。
1-1. 操作报错 ( 告警灯显橙色 )故障故障 7 段 故障解决代码 式LCD后托盘无纸 .[1000] E02 将执掌放置在后托盘内 , 按 OK 键 .卡纸 .[1300] E03 除掉卡纸后按压 OK 键 .出纸托盘未开启 .[1251] E03 在打印机前可能有阻挡物 . 移除后按 OK键 .没有安装或没有正确安装[1401]E05正确地安装墨盒 .若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨墨盒 .盒.墨盒温度传感器错误 . [1403] E05 重装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端更换新墨盒安装了不支持的墨盒[1485]E05安装了不支持的墨盒. 安装支持的墨盒 . 若是故障仍旧存在， 该墨盒可能出弊端 . 更换新墨盒 .墨盒安装地址错误 .[1486]E07 部署墨盒至正确地址. 若是故障仍旧存在， 该墨盒可能出弊端 . 更新墨盒 .安装多个同色的墨盒 .[1487] E07确认每个墨盒均安装到了正确的对应地址 . 若是故障仍旧存在，该墨盒可能出弊端 . 更换新墨盒 .墨盒物理硬件故障[1682]E15重新安装墨盒 . 若是故障仍旧存在，该墨盒可能出弊端. 更换新墨盒.安装了不被支持的墨盒 .[1684]E14 安装能够支持该机型的墨盒 .不能够鉴别墨盒 .不能够检测墨水节余量 .[1686] E13更换墨盒 . 用空墨盒打印可能会致使机器损坏. 。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

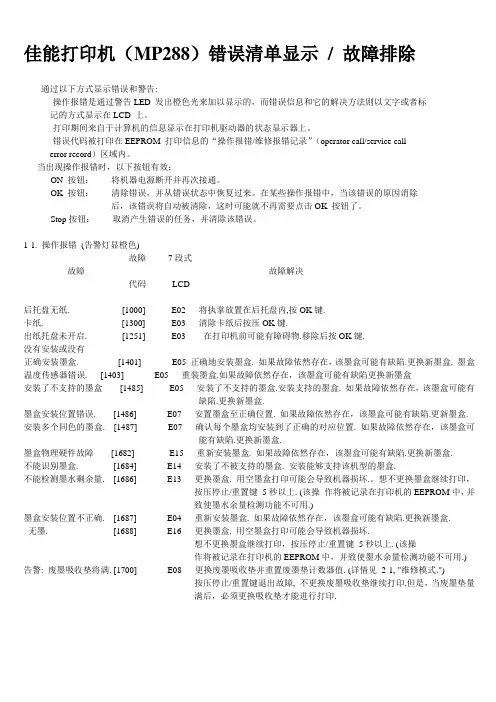

佳能打印机（MP288）错误清单显示/ 故障排除
通过以下方式显示错误和警告:
- 操作报错是通过警告LED 发出橙色光来加以显示的，而错误信息和它的解决方法则以文字或者标
记的方式显示在LCD 上。
- 打印期间来自于计算机的信息显示在打印机驱动器的状态显示器上。
- 错误代码被打印在EEPROM 打印信息的“操作报错/维修报错记录”（operator call/service call
error record）区域内。
当出现操作报错时，以下按钮有效：
- ON 按钮：将机器电源断开并再次接通。
- OK 按钮：清除错误，并从错误状态中恢复过来。
在某些操作报错中，当该错误的原因消除
后，该错误将自动被清除，这时可能就不再需要点击OK 按钮了。
- Stop按钮：取消产生错误的任务，并清除该错误。
1-1. 操作报错(告警灯显橙色)
故障7段式
故障故障解决
代码LCD
后托盘无纸. [1000] E02 将执掌放置在后托盘内,按OK键.
卡纸. [1300] E03 清除卡纸后按压OK键.
出纸托盘未开启. [1251] E03 在打印机前可能有障碍物.移除后按OK键.
没有安装或没有
正确安装墨盒. [1401] E05 正确地安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒. 墨盒温度传感器错误. [1403] E05 重装墨盒.如果故障依然存在，该墨盒可能有缺陷更换新墨盒
安装了不支持的墨盒[1485] E05 安装了不支持的墨盒.安装支持的墨盒. 如果故障依然存在，该墨盒可能有
缺陷.更换新墨盒.
墨盒安装位置错误. [1486] E07 安置墨盒至正确位置. 如果故障依然存在，该墨盒可能有缺陷.更新墨盒. 安装多个同色的墨盒. [1487] E07 确认每个墨盒均安装到了正确的对应位置. 如果故障依然存在，该墨盒可
能有缺陷.更换新墨盒.
墨盒物理硬件故障[1682] E15 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.
不能识别墨盒. [1684] E14 安装了不被支持的墨盒. 安装能够支持该机型的墨盒.
不能检测墨水剩余量. [1686] E13 更换墨盒. 用空墨盒打印可能会导致机器损坏.。
想不更换墨盒继续打印，
按压停止/重置键5秒以上. (该操作将被记录在打印机的EEPROM中，并
致使墨水余量检测功能不可用.)
墨盒安装位置不正确. [1687] E04 重新安装墨盒. 如果故障依然存在，该墨盒可能有缺陷.更换新墨盒.
无墨. [1688] E16 更换墨盒. 用空墨盒打印可能会导致机器损坏.
想不更换墨盒继续打印，按压停止/重置键5秒以上. (该操
作将被记录在打印机的EEPROM中，并致使墨水余量检测功能不可用.) 告警: 废墨吸收垫将满. [1700] E08 更换废墨吸收垫并重置废墨垫计数器值. (详情见2-1, "维修模式.")
按压停止/重置键退出故障, 不更换废墨吸收垫继续打印.但是，当废墨垫量
满后，必须更换吸收垫才能进行打印.
维修报错(橙色告警灯和绿色电源灯轮流闪烁)
橙色灯与绿
故障7段故障解决
色灯交替闪烁次数
故障条件
代码LCD (更换下列表中显示的可能有故障的部件)
2 次小车故障[5100] P02 小车编码器信号中有错误. 1) 确认在小车移动方向上没有外部异物.
2) 清洁条形编码器.
如果不能被清洁，更换新的.
3) 更换下列项(列出可能有错误的部件):
小车组件
逻辑板
3次行进纸错误[6000] P03 LF编码器信号中有错误. 1) 执行下列对盘型编码器的操作:
- 清洁.
- 如脱落，重新安装就位.
- 如果不能被清洁或已损坏，更换.
3) 更换下列项(列出可能有错误的部件):
- 逻辑板
- 驱动单元
5次ASF 凸轮传感[5700] P05 该故障出现在从后托盘进纸1) 确认驱动单元的驱动齿轮周围没有外部器故障时，后托盘凸轮传感器报错. 异物.
2) 更换下列项(列出可能有错误的部件):
- 驱动单元
- 逻辑板
6次内部温度错误[5400] P06 内部温度异常. 更换逻辑板.
7次废墨吸收垫满Japan: P07 废墨吸收垫满. 更换废墨吸收带你(吸收垫组件), 重置废墨
[5B00] 吸收垫计数器值.
Others
[5B01]
8次打印头温度升高错误[5200] P08 打印头温度超过指定的值. 更换下列项(列出可能有错误的部件)
墨盒小车
- 逻辑板
9次EEPROM 错误[6800] P09 EEPROM读写故障. 更换逻辑板.
[6801]
10次VH 监视器错误[B200] P10 打印头电压异常. 更换下列项:
- 墨水小车
逻辑板
20次其他硬件故障[6500] P20 未知错误或网络故障. 更换下列项(列出可能有错误的部件):
- 逻辑板
- WLAN板
22次扫描故障[5011] P22 扫描单元故障. 更换下列项(列出可能有错误的部件):
- 扫描单元
- 逻辑板
23次扫描器马达故障[5012] P22 扫描器马达故障. 更换下列项(列出可能有错误的部件):
- 扫描单元
- 逻辑板
1-3. 其他故障
7段LCD 原因故障解决
E20 无线LAN在尝试设定时有当其他项的等其他项设定结束后再尝试进行WLAN设定.
设定同时在执行.
E23 在WPS无线局域网设定时, 检测到多址等待一会儿, 然后再执行设置操作.
接入点AP.
E24 在WPS无线局域网设定时,出现了一个确认接入点AP, 然后再执行设置操作.
错误.
E50 打印头对齐样张扫描失败. 按压停止/重置键清除错误, 执行下列项, 然后再次执行打印头
对其操作:
- 确认样张方向安置正确.
- 如果压盘玻璃有污物，清洁它.
- 确认使用的是A4 普通纸.
- 执行打印喷嘴检测图样操作以此确认所有墨盒都正确喷墨.
2. 调整/ 设定
2-1. 维修模式
< 维修模式操作步骤>
在所连接的PC上使用维修工具.
1) 打印机进入维修模式.
i. 将打印机的电源断开，在按下停止（Stop）按钮的同时，按压电源（ON）按钮，并且按住不放。
（不要松开
这两个按钮）。
ii. 当电源LED 亮为绿色时，按住电源（On）按钮不放，松开停止（Stop）按钮（不要松开电源（ON）按钮）。
iii. 在按住电源（ON ）按钮的同时，按压停止（Stop ）按钮两次，然后松开电源（ON）按钮和停止（Stop）按钮。
（每次点击停止（Stop ）按钮时，警告和电源LED 指示灯会交替闪亮，警告灯为
橙色，电源灯为绿色，从警告LED 灯开始）。
iv. 当电源LED 亮为绿色时，说明打印机已经进入维修模式了，同时7 段LCD 显示屏上显示为’0’.
2) 在所连接的PC上开启维修工具.
i. 当你点击维修工具对话框内的某个按钮时，执行该功能。
在运行你所选择的那个功能期间，维
修工具上的所有其他按钮都会变灰并处于不可用状态。
ii 当你所选择的功能执行完毕时，会显示出“本功能已经结束”（A function was finished ）的提示，这时你可以选择另外一项功能。
iii 如果你选择的是一项不受支持的功能，则会显示出“错误！”（Error!）提示。
点击错误信息对话框内的OK 按钮就能退出该错误。
