自动卸螺纹模具设计初级培训教程
模具拆装教学大纲
模具拆装教学大纲一、课程简介此课程是针对机械制造专业的学生设计的，旨在教授模具拆装的基础知识和技能。
学生将学习如何拆卸和组装模具，以及识别不同类型模具的构造和工作原理。
二、教学目标1. 熟悉模具的基本结构和维护方法。
2. 掌握模具拆卸和组装的操作技能。
3. 将理论知识应用到实际操作中，增强实践技能。
4. 培养学生的团队合作和沟通技能。
三、教学内容1. 模具的概述- 认识模具的基本概念、组成部件和分类。
- 掌握不同类型模具的结构、工作原理和作用。
2. 模具的拆装- 学习模具拆装的基础操作技巧。
- 理解模具拆装的注意事项和安全操作规程。
3. 模具维护与保养- 了解模具日常维护与保养的方法和注意事项。
4. 实践操作- 进行模具的拆卸和组装操作。
- 运用理论知识解决操作中的问题。
四、教学方法1. 理论授课：讲解模具的基本知识和概念。
2. 演示实验：通过现场演示为学生展示模具拆装的操作流程和技巧。
3. 讨论互动：课堂上引导学生进行自主学习，讨论和分享操作心得。
4. 实践操作：在操作场地进行实践操作，培养学生的实践技能。
五、考核评价1. 考核方式：通过课上操作和书写实验报告进行考核。
2. 评价标准：按照规定的操作流程和标准进行拆装操作，顺利完成实验报告并提交。
六、教材及参考书目1. 《模具工艺与机械制造》2. 《模具设计与制造技术》3. 《机械设计基础》七、总结模具拆装是机械制造专业学生应掌握的基本技能，掌握模具拆装的基本知识和操作技巧，对于学生的未来职业发展具有重要的意义。
通过本课程的学习和实践操作，将帮助学生建立起实践操作的基础和能力，为日后的职业发展打下更坚实的基础。
自动卸螺纹模具设计初级培训教程
自动卸螺纹模具设计初级培训教程自动卸螺纹模具设计初级培训教程一、前言自动卸螺纹模具是一种广泛应用于机械制造行业中的模具，特别是在汽车制造等高端领域中，其应用越发广泛。
自动卸螺纹模具的设计与制造需要对模具行业有一定的认识，并掌握一定的技术。
本文将为大家介绍自动卸螺纹模具的设计初级培训教程。
二、自动卸螺纹模具的原理自动卸螺纹模具是用于在模具中采用机械手或气动装置将模具的内螺纹抛出的一种模具。
模具的结构由上模、下模、模板、中板和卸模机构等组成。
三、自动卸螺纹模具的设计自动卸螺纹模具设计的首要原则是根据产品的加工要求及型腔的布置，选用合适的模具结构和零部件。
设计时，需要考虑到上模、下模的保持和定位，以及模板、中板等零部件的制作需求。
在设计自动卸螺纹模具时，需要考虑到以下几个方面：1.模具的选材：需要选用高品质的钢材，并严格按照设计尺寸进行制造。
2.模具的结构：模具结构需要合理，要满足上模、下模的保持和定位，以及模板、中板等零部件的制作需求。
3.模具的加工精度：模具加工精度包括尺寸精度和形位精度两个方面。
为了保证模具在使用时的加工精度和使用寿命，必须要保证模具的加工精度。
4.卸模机构的设计：自动卸螺纹模具的卸模机构需要设计合理，并且具有可靠的卸模性能。
五、自动卸螺纹模具的制造自动卸螺纹模具的制造工艺流程包括钢材选材、模具结构设计、机加工、热处理、组装、试模和调试等几个方面。
1. 钢材选材：自动卸螺纹模具需要选用高品质的钢材，并严格按照设计尺寸进行制造。
2. 模具结构设计：模具结构需要合理，要满足上模、下模的保持和定位，以及模板、中板等零部件的制作需求。
3. 机加工：钢材在切割、铣削、磨削等工艺下加工成模具的零部件。
4. 热处理：利用热处理技术使模具的质量和性能得到提高。
5. 组装：将机加工好的零部件进行组装。
6. 试模和调试：试用组装好的模具进行模具调试和试模工作。
六、自动卸螺纹模具的使用与维护自动卸螺纹模具在使用中需要注意维修保养，才能使其长期高效地工作。
《模具制造工(初级)》培训大纲2
《模具制造工（初级）》培训大纲模具制造工（初级）的培训模块分为六个模块：1、基础知识2、模具设计、模具工艺方案设计及分析3、模具结构设计及制造工艺编制4、模具零部件制造5、模具的总装和调试6、安全文明生产《基础知识》培训大纲一、模块培训的基本要求1、掌握基本的绘图技法2、能够进行模具装配图的识读和简单装配图的绘制3、掌握模具测量的基本知识和基础测量方法4、掌握金属材料性能及其热处理方法5、了解常用模具材料的牌号和特性，掌握模具材料的合理选用二、培训要求及内容单元1 机械制图培训要求：1、掌握绘图的基本知识2、掌握零件图、联接件、简单装配图的画法3、掌握识读和绘制模具装配图的方法和步骤培训内容：1、机械制图基础1.1 绘图基本知识1.1.1绘图工具的用法和维护1.1.2几何作图（如圆的等分、圆弧连接、斜度和锥度的画法）1.2 零件图的画法1.2.1测绘步骤和方法1.2.2零件图尺寸和技术要求的标注1.2.3测绘零件图和工作图1.2.4零件图识读方法1.3 联接件的画法1.3.1螺纹联接件的标记及联接画法1.3.2圆柱齿轮、直齿圆锥齿轮的规定画法（啮合画法）1.3.3键、销及其联接画法1.3.4弹簧的规定画法1.3.5三角皮带、链轮、棘轮等零件图的分析1.4 简单装配图的画法1.4.1装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.4.2装配图的表达方法1.4.3装配图的尺寸标注1.4.4装配图的视图选择和画装配图的步骤1.5 模具装配图的视图表达及画法1.5.1模具装配图的内容（包括标题栏、明细表的画法和序号的编制方法）1.5.2模具装配图的表达方法1.5.3模具装配图的尺寸标注1.5.4模具装配图的视图选择和画装配图的步骤1.6 实训1.6.1零件图识读和测绘1.6.2联接件分析和测绘1.6.3识读装配图（识读方法、步骤、测画零件图）1.6.4识读模具装配图的（识读方法、步骤、测画零件图等）单元2 量具及技术测量培训要求：1、掌握常用量具、量仪的使用方法和各种间接测量方法2、掌握常用的技术测量的方法并能进行测量计算3、掌握测量误差的种类并能分析其产生原因及特点4、熟悉公差配合的标准、了解形位公差检测方法培训内容：1、量具及工作原理1.1 常用精密量具、量仪的结构及工作原理1.1.1技术测量的基本概念1.1.2模具检验的常规量具1.1.3模具检验的专用量具1.1.4工具显微镜1.1.5投影仪1.1.6三坐标测量仪简介1.2 实训1.2.1常用量具测量2、测量技术2.1 测量误差的种类、产生原因及特点2.3.1测量误差的种类特点及产生的原因2.3.1常用解决测量误差的方法2.2 公差配合2.2.1互换性概念2.2.2公差及配合标准的基本规定2.3 实训2.3.1公差及配合标准的应用2.3.2形位公差的名称、意义、代号及标注2.3.3位置公差的名称、意义、代号及标注单元3 金属材料及热处理培训要求：1、掌握常用金属材料的性能及牌号2、了解模具材料及热处理要求3、掌握模具材料的合理选用培训内容：1、常用金属材料1.1 常用金属的性能1.1.1金属材料的力学性能1.1.2纯金属的结构及结晶1.1.3合金及其组织1.1.4铁碳合金相图1.2 常用金属的性能、用途及牌号2、常用金属材料热处理2.1 常用模具材料及热处理要求2.1.1合金模具钢的机械性能2.1.2国内外模具钢的牌号、性能特点及应用2.2 钢热处理和常用模具钢的热处理2.2.1钢在加热及（或冷却）时的组织转变2.2.2钢的预先热处理（退火和正火）2.2.3钢的最终热处理（淬火和回火）2.2.4钢的表面热处理（火焰淬火、感应淬火、和化学热处理）2.2.5常用热处理过程中可能出现的缺陷及防止方法2.3 实训2.3.1钢的热处理三、课时分配表《模具设计、模具工艺方案设计及分析》培训大纲一、模块培训的基本要求1、了解模具的分类及模具技术2、掌握冲压工艺、工序排样、冲模的典型结构及主要零件的加工工艺3、了解常用塑料的牌号和工艺特性，掌握注射模成型工艺4、掌握注射模的典型结构、浇注系统及产品结构工艺性5、了解压铸模的一般结构及成型工艺二、培训要求及内容单元1 冲压工艺及冲压模培训要求：1、掌握冲压工艺和冲裁件的排样2、掌握冲裁模、复合冲裁模的结构、有关计算和工作零件的制造工艺3、掌握级进冲裁模的结构和排样4、掌握弯曲模、拉深模的典型结构、弯曲回弹和模具间隙及相关系数的确定5、掌握冲裁模、复合冲裁模的装配、间隙调整及试冲方法培训内容：1、冲压工具和冲压模1.1 模具的基本结构及分类1.2 冲裁模1.2.1冲压工艺及冲裁工序1.2.2冲裁模的结构和冲裁力的计算1.3 级进冲裁模1.3.1级进冲裁模的概述1.3.2级进冲裁模的结构1.4 复合冲裁模1.4.1复合冲裁模的基本概念1.4.2复合冲裁模的结构1.4.3实训4 模具总装图的结构阅读1.5 弯曲模1.5.1弯曲模的类型1.5.2弯曲模间隙及回弹1.6 拉深模1.6.1拉深模的结构1.6.2拉深模间隙的确定1.7 实训1.7.1冲裁模工作零件的制造工艺编制1.7.2冲裁模的装配及试冲1.7.3级进冲裁模的排样及计算1.7.4弯曲模凸凹模圆角半径及回弹量计算单元2 塑料成型工艺及注射模培训要求：1、了解常用塑料的牌号和工艺特性2、掌握注射成型工艺，工艺参数对制品的影响3、掌握注射模的典型结构、成型件尺寸计算及有关机构4、了解塑料成型的压注模、压缩模和相关工艺培训内容：1、塑料成型工艺1.1 常用塑料和助剂1.1.1塑料及其分类1.2 注射成型工艺1.2.1注射成型工艺过程1.2.2注射温度1.3注射模浇注系统1.3.1浇注系统的组成及选用1.3.2浇口的类型及选择1.3.3分流道1.3.4冷料穴和拉料杆1.4 实训1.4.1注射成型工艺参数及制品缺陷分析2、注射模2.1 注射模的结构2.1.1单分型面注射模的基本组成2.1.2合模导向机构2.1.3脱模机构2.1.4侧向分型抽芯机构2.2 注射模的分型面及成型零件2.2.1注射模的分型面及锁模力的计算2.2.2注射模的成型零件2.3 塑料成型的压注模和压缩模2.3.1塑料成型的压注模2.3.2塑料成型的压缩模2.4 实训2.4.1注射模的分型面选择及成型零件的尺寸计算2.4.2注射模主要零件的工艺编制及注射工艺试模单元3 压铸模培训要求：1、了解压铸工艺及特点2、熟悉压铸模的一般结构3、掌握压铸模加工及装配工艺的特点培训内容：1、压铸模1.1 压铸工艺及特点1.2 压铸模的结构1.3 压铸模加工及装配工艺的特点1.4 实训1.4.1压铸模装配和工艺编制三、课时分配表《模具结构设计及制造工艺编制》培训大纲一、模块培训的基本要求1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析和机械加工工艺路线的制定3、掌握常用金切设备的型号、规格、性能、传动性能和调整方法4、掌握零件的机械加工方法，刀、量、夹具的使用二、培训要求及内容单元1 机械制造工艺基础培训要求：1、掌握机械制造工艺规程和工艺基准的确定2、掌握零件的工序分析3、掌握零件机械加工工艺路线的制定培训内容：1、机械制造工艺1.1 机械制造工艺规程1.1.1机械制造工艺原理1.1.2制造工艺规程的基本知识1.1.3编制工艺规程的原则1.2. 机械制造工艺基准1.2.1工艺基准及选择1.3. 机械加工工艺路线1.3.1零件图的工艺分析1.3.2机械加工工艺路线的制定1.3.3工艺文件的格式及应用1.4 零件制造工艺规程的编制1.4.1切削余量选择的基本要求1.4.2制造工艺的选配（机床、刀具的种类及牌号的选用）1.4.3工序具体内容的确定1.4.4零件制造工艺规程的编制1.5. 夹具的定位原理和分类1.5.1夹具的定位原理1.5.2夹具的分类1.6 机床夹具1.6.1机床夹具的选用1.6.2工件在机床上的装夹定位及定位误差1.7 实训1.7.1零件制造工艺规程编制1.7.2工件的装夹定位及定位误差单元2 模具的机械加工方法及加工精度培训要求：1、掌握常用金切设备的型号、规格、性能、传动性能和调整方法2、熟悉编制工艺规程及掌握零件工艺基础3、掌握定位原理和定位误差4、了解模具中常用夹紧机构及原理5、掌握中等复杂工件、模具主要零件的制造工艺培训内容：1、模具零件的机械加工2.1 模具零件的机械加工方法及加工精度2.1.1影响模具零件加工精度的因素及提高加工精度的措施2.2 模具的切削加工2.2.1模具零件的外圆车削加工2.2.2模具零件的镗孔加工2.2.3模具零件的铣削加工2.2.4模具零件的仿形铣加工2.3 实训2.3.1中等复杂工件的切削加工、工艺计算和测量2.3.2模具零件的装夹及磨削加工2.3.3模具主要零件的机械加工操作三、课时分配表《模具零部件制造》培训大纲一、模块培训的基本要求1、掌握模具零件的电加工方法和机床操作2、掌握模具零件的线切割编程和机床操作3、正确选用电加工工艺参数，掌握模具成型件制造工艺4、了解模具型腔的其他加工技术二、培训要求及内容单元1 模具零件的电加工技术培训要求：1、掌握模具零件电火花加工操作，电极的选用和参数选用2、掌握电火花线切割加工手工编程的基本方法，包括钼丝选用、断丝处理培训内容：1、模具零件的电加工技术1.1 模具零件的电火花加工1.1.1电火花加工的基本知识1.1.2电极的选用及损耗1.1.3型腔电火花加工技术1.1.4提高型腔电火花加工效率的措施1.2 电火花线切割加工1.2.1电火花线切割加工技术1.2.2电火花线切割加工3B指令的编制1.2.2电火花线切割加工零件的装夹方式1.3 实训1.3.1型腔电火花加工电极的选用、参数选用及实际操作1.3.2电火花线切割加工3B指令的编制和加工操作单元2 模具型腔的其他加工技术培训要求：1、熟悉模具的冷挤压加工2、了解模具的电铸加工3、掌握模具的电解加工原理培训内容：1、模具型腔的其他加工技术1.1 模具的冷挤压加工1.2 模具的电铸加工1.3 模具的电解加工单元3 模具成型件制造工艺培训要求：1、掌握模具成型件制造工艺2、掌握模具成型件工艺规程的编制培训内容：1、模具成型件制造工艺和装配1.1 模具成型件制造工艺1.1.1模具零件加工工艺规程的编制1.1.2凸、凹模的固定1.2 实训1.2.1典型模具零件加工工艺规程的编制单元4 模具型腔表面的加工技术培训要求：1、熟悉模具型腔表面的抛光加工2、了解型腔表面的照相腐蚀加工技术培训内容：1、模具型腔表面的加工技术1.1 模具型腔表面的抛光加工1.2 型腔表面的照相腐蚀加工技术1.3 实训1.3.1型腔表面的照相腐蚀加工技术多媒体演示三、课时分配表《模具的总装和调试》培训大纲一、模块培训的基本要求1、掌握中等复杂工件的测量、测绘2、掌握中等复杂工件的划线及制作3、掌握中等复杂模具的主要、关键零件的机械加工4、掌握电火花、线切割加工的操作和程序编制5、掌握中等复杂程度夹具、模具的装配及调试，模具的一般保养知识6、编制一般模具零件的工艺规程，并具有一定的工艺分析的技术应变能力7、安全文明生产二、培训要求及内容单元1 中等复杂工件的测量、测绘培训要求：1、掌握中等复杂工件的测量、测绘培训内容：1、实训1.1 中等复杂零件的测量、测绘单元2 中等复杂工件的划线及制作培训要求：1、掌握中等复杂工件或箱体零件的划线及制作培训内容：1、中等复杂工件的划线及制作1.1 实训1.1.1组合镶嵌件制作1.1.2型腔加工单元3 工件在切削机床、电加工机床上的加工培训要求：1、掌握手动数控二用机床、电加工的基本操作及编程2、掌握手动数控二用机床、电加工的特殊性及适用范围3、会正确设置加工时的座标系及常用参数4、会加工简单的型腔零件和配用刀具培训内容：1、实训1.1 手动数控二用机床1.1.1操作入门及面板功能1.1.2对刀、刀具的轨迹补偿、刀具参数设定1.1.3基本插补指令的应用1.1.4循环指令及子程序和镜像功能的应用1.1.5综合应用1.2 电加工机床1.2.1操作入门及面板功能1.2.2编程基础1.2.3放电参数及选用、钼丝的选用及断丝处理1.2.4综合应用及操作1.3. 常用刀具和磨削1.3.1钻头1.3.2铰刀1.3.3丝锥及板牙1.3.4车刀、铣刀、刨刀、镗刀等1.3.5磨削操作及砂轮的选择单元4 中等复杂程度的夹具、模具装配、调整培训要求：1、能按技术要求制造、装配、调试中等复杂的冲裁、弯曲模具或注射成型模具培训内容：1、中等复杂程度的夹具、模具装配和调整1.1 实训1.1.1复合冲裁模的制造、装配、调试及维护1.1.2弯曲模的制造、装配、调试及维护1.1.3注射成型模的制造、装配、调试及修护单元5 工艺规程编制及工艺分析能力训练培训要求：1、能够严格按工艺操作，并能够进行工艺编制培训内容：1、工艺规程编制及工艺分析1.1 实训1.1.1中等复杂工件的加工工艺1.1.2中等复杂模具的工艺分析1.1.3编制中等复杂模具的装配、调试工艺三、课时分配表《安全文明生产》培训大纲一、模块培训的基本要求1、正确执行安全技术操作规范2、贯彻岗位责任制和文明生产的各项要求3、模具安装及加工的安全知识二、培训要求及内容单元1 安全文明生产培训要求：1、掌握安全生产要点，正确执行安全技术操作规范并贯彻岗位责任制和文明生产的各项要求，掌握模具安装及加工的安全知识培训内容：1、安全文明生产1.1 安全生产管理1.2 掌握模具安装及加工的安全知识三课时分配表。
自动卸螺纹模具设计初级教程
自动卸螺纹模具设计初级教程自动卸螺纹模具设计初级教程随着工业自动化的发展，自动化生产已经成为一种趋势。
而模具设计也是其中的一种。
自动卸螺纹模具就是模具设计中的一种。
它能够自动完成卸螺纹的任务，提高生产效率，节省人力、物力、财力等方面的成本。
下面是自动卸螺纹模具设计初级教程。
自动卸螺纹模具设计的目的是为了实现自动化的卸螺纹，提高生产效率，并且使操作变得更加安全，避免因为操作疏忽而造成的事故。
自动卸螺纹模具的设计包括以下几个方面：选取材料、设计机械结构、设计电气控制系统等。
一、选取材料自动卸螺纹模具的制作材料应该是高强度、高硬度、耐磨损、抗腐蚀的特殊合金钢。
这种材料能够保证模具在长期使用中的稳定性和耐久性，使得模具的使用寿命更长。
二、设计机械结构自动卸螺纹模具的设计需要满足以下几个方面的要求：1、能够快速实现螺纹卸除功能；2、机械结构紧凑、稳定、安全；3、操作简单、便捷。
因此，在设计自动卸螺纹模具时，需要对机械结构进行精细的设计，确保其性能达到以上要求。
自动卸螺纹模具的机械结构主要分为两大类：气动和液压。
在气动机械结构中，气源提供压缩空气来驱动气缸，气缸通过机械结构来完成自动卸螺纹的功能；在液压机械结构中，液压泵将液体压缩成高压液，通过油管将高压液传输到液压缸中，液压缸通过机械结构来完成自动卸螺纹的功能。
三、设计电气控制系统自动卸螺纹模具的电气控制系统主要包括传感器、控制器和执行器。
控制器接收传感器信号并且传送信号给执行器执行相关操作。
在传感器方面，需要设置在相应的位置，以便检测制造的工件能否满足要求。
执行器可以是气缸或液压缸，根据机械结构的不同进行选择。
控制器可以根据需要进行编程，实现预设的功能。
总之，自动卸螺纹模具设计需要考虑多个方面的因素，需要精细设计，才能保证其稳定性和耐久性。
在设计中，需要充分考虑安全问题，确保在使用模具时不会因为操作疏忽造成事故。
通过以上初级教程，人们可以更好地掌握自动卸螺纹模具的设计原理及其基本知识，更好地完成自动化生产任务。
模具的装卸、调试及安全培训
卸取模具
• • • • 卸取模具 1. 清理模具内部废料等杂物。 2. 检查模具技术状态。 3. 模具动作部位涂油，对长期不使用的模具刃 口部位涂防锈油。 • 4. 尤其对大型模具在取卸之前认真加以清理。 • 5。为了下次生产，检查有无维修之处。如有 异常现象立即报告班长。 • 6. 折弯、拉伸模具内保留末件制品。
模具安装规范
• 6 粗调闭合高度 1. 完全松开模柄螺栓。2. 下 降滑块，使之靠上上模表面。 1. 用手推一 推，查模具是否移动。2. 必须在下死点进 行操作。3. 有刻印、防弹凸台、弯曲、拉 深模具必须放件进行调试。
模具安装规范
• 7 固定上模 1. 首先确认模具固定装置。2. 对 角固定模具2处或许处。3. 拧紧模柄固定螺 栓。 1. 应注意确认模具固定螺栓、螺帽及 压板有无损坏现象。2. 对超过100kg的上模， 须固定4处。3. 先轻力拧紧模柄固定螺栓后 将上模稍稍抬起再次重力以拧紧。
卸取模具
• 1 把滑块下降至下死点 必须用“双手按钮” 将滑块降下死点 • 2 松开模具固定螺栓 松开上、下模及模柄 的固定螺栓。 注意完全松开其固定螺栓， 防止冲床滑块带起模具，发生事故 • 3提升滑块 用“寸动”操作，将滑块慢慢提 升至上死点。 防止模柄固定螺栓没有完全 松开时，突然提升滑块，带起上模
卸取模具
• 1 把滑块下降至下死点 必须用“双手按钮” 将滑块降下死点 • 2 松开模具固定螺栓 松开上、下模及模柄 的固定螺栓。 注意完全松开其固定螺栓， 防止冲床滑块带起模具，发生事故 • 3提升滑块 用“寸动”操作，将滑块慢慢提 升至上死点。 防止模柄固定螺栓没有完全 松开时，突然提升滑块，带起上模
模具安装规范
• 10 精调冲床闭合高度（DH值） 1. 根据作业 标准书规定的DH值或工件状态适当调整闭 合高度。2. 放入纸片，查看模具的合模程 度。 1. 冲裁模的合模深度以0.2-0.3为宜。2. 调试折弯模、拉深模时注意观察工件表面 的压痕、拉痕以及角度、深度、形状的变 化。3. 注意确认有无间隙不均、啃模等异 常现象
自动脱螺纹注塑模设计[1].pdf

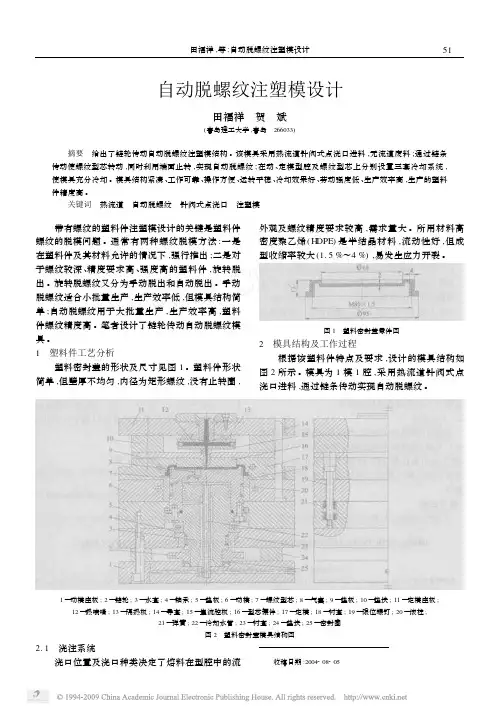

![自动脱螺纹注塑模设计[1].pdf](https://img.taocdn.com/s3/m/2cee183b87c24028915fc368.png)
自动脱螺纹注塑模设计田福祥 贺 斌(青岛理工大学,青岛 266033) 摘要 给出了链轮传动自动脱螺纹注塑模结构。
该模具采用热流道针阀式点浇口进料,无流道废料;通过链条传动使螺纹型芯转动,同时利用端面止转,实现自动脱螺纹;在动、定模型腔及螺纹型芯上分别设置三套冷却系统,使模具充分冷却。
模具结构紧凑、工作可靠、操作方便、运转平稳、冷却效果好、劳动强度低、生产效率高,生产的塑料件精度高。
关键词 热流道 自动脱螺纹 针阀式点浇口 注塑模 带有螺纹的塑料件注塑模设计的关键是塑料件螺纹的脱模问题。
通常有两种螺纹脱模方法:一是在塑料件及其材料允许的情况下,强行推出;二是对于螺纹较深、精度要求高、强度高的塑料件,旋转脱出。
旋转脱螺纹又分为手动脱出和自动脱出。
手动脱螺纹适合小批量生产,生产效率低,但模具结构简单;自动脱螺纹用于大批量生产,生产效率高,塑料件螺纹精度高。
笔者设计了链轮传动自动脱螺纹模具。
1 塑料件工艺分析塑料密封盖的形状及尺寸见图1。
塑料件形状简单,但壁厚不均匀,内径为矩形螺纹,没有止转圈,外观及螺纹精度要求较高,需求量大。
所用材料高密度聚乙烯(H DPE )是半结晶材料,流动性好,但成型收缩率较大(1.5%～4%),易发生应力开裂。
图1 塑料密封盖零件图2 模具结构及工作过程根据该塑料件特点及要求,设计的模具结构如图2所示。
模具为1模1腔,采用热流道针阀式点浇口进料,通过链条传动实现自动脱螺纹。
1—动模座板;2—链轮;3—水套;4—轴承;5—垫板;6—动模;7—螺纹型芯;8—气塞;9—垫板;10—垫块;11—定模座板;12—热喷嘴;13—隔热板;14—导套;15—集流腔板;16—型芯镶件;17—定模;18—衬套;19—限位螺钉;20—滚柱;21—弹簧;22—冷却水管;23—衬套;24—垫块;25—密封圈图2 塑料密封盖模具结构图2.1 浇注系统浇口位置及浇口种类决定了熔料在型腔中的流 收稿日期:200420820515田福祥,等:自动脱螺纹注塑模设计动方向与路径,如果浇口位置设置不当或浇口种类选用不合适,则可能使塑料件的形状变形或某些尺寸超差。
自动脱螺纹的注塑模设计
１塑件与注塑工艺分析
பைடு நூலகம்根
图１ 气 ，采 用 侧 浇 口 进料 浇 注 的 方 式 ，在 主浇 口和 分 流道 设 置 冷 料 穴 以防 浇 口被熔 融 的流 体 前 段 的 冷料 堵 塞 。分 流道 设 计 成 直 径
为 ６ ｍ的 圆 型流 道 。为 便 于 定模 弯 销 的 抽芯 ，浇 口套前 端 设 计 ａ ｒ
ｔｒａ ｈ ｅ ｄ．Ｐｒ ｄｕ ｔｏｎ ｅ ｉ ｉ ｎｃ ｆ ｔ ｅ ｄｅ ａ ｔ ｓ ｇ ｅ ｔｙ ｉ ｒ ａ ｅ ｎ ｏ ｃ ｉ ｔ ｅ ｔ ｆ ｐｅ ｓ ｎｎ ｌ ｒ ｄ ｃｅ ｉ ｇ ｆｅ ｔ ｆ ｃ ｅ ｏ ｃ ｉ ｆ ｃ ｅ ｙ ｏ ｈｒ ａ ｄ ｐ ｒ ｓ ｉ ｒ ａ ｌ ｎｃ ｅ ｓ ｄ ａ ｄ ｐｒ ｄｕ ｔｏｎ ｓｒ ｎｇ ｈ ｏ ｒ ｏ ｅ ｅ ｕ ｄ ｂｙ ｕｓｎ ｅ ｃ ｓ ｏ ｏｒ ｐｕ ｌｎ ｉ ｘ ｄ ｍ ｏ ｄ ｓｉ ｌ ｋ ａ ｄ ｙｄ ａ ｌｃ ｐ ｌ ｇ ｖａ ｆ ｅ ｉ ｉ ｌ ｌ ｄｅ ｂ ｏｃ ｎ ｈ ｒ ｕ ｉ ｕｍ ｐ．Ａｃ ｏ ｄｉ ｏ ｐｒ ｕｃ ｉ ｌｄ ｔｏ ｃ ｒ ｎｇ ｔ ｏｄ ｔｏｎ ｖａｉ ａ ｉ ｎ，ｔ ｓ ｍ ｏ ｄ ｓｒ ｔ ｅ ｐ ｏｖ ｄｅ ｔ ｂ ｅ ａ ｅ ｉ ｂ ｅ ｈｉ ｌ ｔｕｃ ｕｒ ｒ ｉ ｓ ｓａ ｌ ｎｄ ｒ ｌ ｌ ａ ａ ｔｏ ｎ ｏ ｅ ｖ ｃ ｉｅ．Ｐｒ ｕｃ ｉ ｎ ｐｒ ｅ ｓ ｉ ｅ ｓ ａ ｌ ｎｄ ｐｒ ｄｕｃ ｅ ｔ ｈｅ ｔ ｃ ｎｉ ａ ｅ ｉｅ ｅ ｓ ｈｒ ｇ ｃ ｉ ｎｓ ａ ｄ ｌ ｎｇ ｓ ｒ ｉ ｅ ｌｆ ｏｄ ｔ ｏ ｏｃ ｓ ｓｒ ａ ｏｎ ｂ ｅ ａ ｏ ｔ ｍ ｅ ｓ ｔ ｅ ｈ ｃ ｌｒ ｑｕ ｒ ｍ ｎｔ，ｔ ｏｕ ｈ ｗｈ ｃ ｔ ｕｒ ｉ ｈ ｈｅ ｐ ｐｏｓ ｆ ｅｏ
螺纹模具设计要点之欧阳与创编
塑胶产品螺纹分外螺纹和内螺纹两种，精度不高的外螺纹一般用哈夫块成型，而内螺纹则大多需要卸螺纹装置。
今天简单介绍内螺纹脱模方法，重点介绍齿轮的计算和选择。
一、卸螺纹装置分类1、按动作方式分①螺纹型芯转动，推板推动产品脱离；②螺纹型芯转动同时后退，产品自然脱离。
2、按驱动方式分①油缸+齿条②油马达/电机+链条③齿条+锥度齿轮④来福线螺母二、设计步骤必须掌握产品的以下数据（见下图）①“D”——螺纹外②“P”——螺纹牙距③“L”——螺纹牙长④螺纹规格/方向/头数⑤型腔数量2、确定螺纹型芯转动圈数：U=L/P + UsU 螺纹型芯转动圈数Us 安全系数，为保证完全旋出螺纹所加余量，一般取0.25~13、确定齿轮模数、齿数和传动比：模数决定齿轮的齿厚，齿数决定齿轮的外径，传动比决定啮合齿轮的转速。
在此之前有必要讲一下齿轮的参数和啮合条件。
三、齿轮的参数和啮合条件模具的卸螺纹机构中大多应用的是直齿圆柱齿轮，而且一般都是渐开线直齿圆柱齿轮，因此下面就以渐开线直齿圆柱齿轮为研究对象。
1 齿轮传动的基本要求①要求瞬时传动比恒定不变②要求有足够的承载能力和较长的使用寿命2、直齿圆柱齿轮啮合基本定律两齿轮廓不论在何处接触，过接触点所作的两啮合齿轮的公法线，必须与两轮连心线相交于一点“C”，这样才能保证齿轮的瞬时传动比不变。
将所有“C”点连起来就成了2个外切圆，称之为分度圆，分度圆圆心距即齿轮圆心距。
详见下图3、渐开线直齿圆柱齿轮参数分度圆直径------“d”表示分度圆周长--------“S”表示齿轮齿距--------“p”表示齿轮齿厚--------“sk”表示齿轮齿槽宽--------“ek”表示齿轮齿数--------“z”表示齿轮模数--------“m”表示齿轮压力角--------“ɑ”表示齿轮传动比--------“i”表示齿轮中心距--------“l”表示4、计算公式如下：①齿距 = 齿厚 + 齿槽宽即：p = sk + ek②模数的由来：因为S = Z x P = π x dd = P / π x Zπ是无理数，为计算方便，将P / π 规定为常数，即模数，用m 表示，故有公式如下： d = m x z即：分度圆直径等于模数乘以齿数。
机动脱螺纹注塑模结构讲解
第7章机动脱螺纹注塑模结构分析7.1 概述带螺纹塑件的模具结构和一般模具不同，主要区别在于螺纹在模具中的脱出和塑件的脱模。
带螺纹塑件的脱模和螺纹尺寸、材料及成形方法有很大关系。
如果螺纹较浅，材料质地较软可采用强制脱模。
如果小批量生产，可用下面几种方式脱模：用活动螺纹型芯或型环，开模后连同塑件取下，模外手工或机动脱开；在模具上手工将简单的带螺纹塑件旋下；螺纹较小时只成形光孔或圆柱凸台，使用时自攻螺纹等。
这些脱螺纹方式的模具结构比较简单，但生产效率低[34]。
生产中广泛使用的模内脱螺纹方法有以下几类：拼合模具脱螺纹；自动开合型芯脱螺纹；旋转机构自动脱螺纹。
1．拼合模具脱螺纹常用于成形螺纹直径较大，而且有接缝或者断续螺纹的场合，模具结构比较简单，能用于自动化生产。
2．自动开合型芯脱螺纹这种型芯能自动张开和收缩，一般用于断续内螺纹成形，也可成形全螺纹，但有接缝。
3．旋转机构自动脱螺纹旋转机构脱螺纹生产效率高，螺纹质量好，用于大批量生产。
其原理是在某种动力（人工、电机、液压、气缸等）驱动下带动传动机构（齿轮、齿轮齿条、链条链轮等），使型芯或型环和塑件之间相对转动而使螺纹脱模。
使用旋转机构脱螺纹时，应注意防止螺纹型芯或型环转动时带动塑件转动，因而塑件或模具上应有止转装置。
7.2 旋转机动脱螺纹注塑模结构分析旋转机动脱螺纹是利用塑件与螺纹型芯或型环相对运动与相对移动而脱出螺纹。
回转机构可设在动模或定模，通常模具的回转机构设在动模一侧[37]。
1．螺纹回转部分的止转方式塑件外部止转，塑件内部止转，塑件端面止转。
小型塑件采用侧浇口进料时把浇口适当增大也能起止转作用。
2．螺纹回转部分的驱动方式按驱动的动力分为人工驱动、开模驱动、电驱动、液压缸或气缸驱动、液压马达驱动等多种方式。
7.2.1 滚珠丝杠齿轮传动自动脱螺纹注塑模结构分析堵头塑件如图7-1所示，材料为尼龙66（PA-66）。
由于材料强度高，螺纹部分需采用旋转脱出方式[81]。
零基础模具课程设计
零基础模具课程设计一、课程目标知识目标：1. 学生能理解模具基本概念，掌握模具的分类及用途。
2. 学生能掌握模具设计的基本流程，包括图纸分析、工艺规划、模具结构设计等。
3. 学生能了解模具材料的选择原则，明确不同材料的性能特点。
技能目标：1. 学生能运用CAD软件进行简单的模具图纸绘制，具备基本的模具绘图能力。
2. 学生能运用CAM软件进行模具加工路径的设置，了解模具加工的基本工艺。
3. 学生能通过小组合作，完成一个简单的模具设计与制作，提高实践操作能力。
情感态度价值观目标：1. 学生培养对模具设计与制造的兴趣，激发学习热情，形成积极的学习态度。
2. 学生在小组合作中，学会沟通交流，培养团队协作精神和解决问题的能力。
3. 学生了解模具在现代制造业中的重要性，认识到所学知识在实际生产中的应用价值，增强职业责任感。
本课程针对零基础的学生，从模具的基本概念入手，逐步引导学生掌握模具设计的基本知识和技能。
课程注重实践操作，鼓励学生动手实践，培养实际操作能力。
同时，关注学生的情感态度价值观的培养，使学生在学习过程中形成正确的职业观念和价值观。
通过本课程的学习，学生将具备初步的模具设计与制造能力，为后续深入学习奠定基础。
二、教学内容1. 模具基本概念与分类：介绍模具的定义、作用、分类及用途，使学生了解模具在现代制造业中的地位。
教材章节：第一章 模具概述2. 模具设计基本流程：讲解模具设计的主要步骤，包括图纸分析、工艺规划、模具结构设计、模具加工等。
教材章节：第二章 模具设计流程与要求3. 模具材料与性能：分析不同模具材料的性能特点，介绍模具材料的选择原则。
教材章节：第三章 模具材料与热处理4. CAD软件应用：教授CAD软件的基本操作，指导学生完成简单模具图纸的绘制。
教材章节：第四章 计算机辅助设计与绘图5. CAM软件应用：介绍CAM软件的基本功能，使学生了解模具加工路径的设置方法。
教材章节：第五章 计算机辅助制造6. 模具设计与制作实践：组织学生进行小组合作，完成一个简单的模具设计与制作项目，巩固所学知识。
自动脱螺纹及液压斜抽芯注塑模设计
自动脱螺纹及液压斜抽芯注塑模设计自动脱螺纹及液压斜抽芯注塑模设计作者：东莞南博职业技术学院张维合1 引言塑件上的螺纹分外螺纹和内螺纹两种，精度不高的外螺纹一般用哈夫块成型，采用侧向抽芯机构。
塑件的内螺纹则由螺纹型芯成型，其脱模系统可根据制品生产批量，螺纹牙型，模具制造工艺等因素，通常采用强行推出和自动脱螺纹机构两种形式。
内螺纹强行脱模的条件必须满足以下三点：(1)软胶：如PVC，PP 和PE等等;(2)牙型为圆弧型，而不能是矩形，梯形或三角形;(3)牙型高度必须满足公式：伸长率=(螺纹大径-螺纹小径)/螺纹小径≤A。
其中A 的值取决于塑料品种：ABS为8%，POM为5%，PA为9%，LDPE为21%，HDPE为6%，PP为5%。
自动脱螺纹机构则是通过螺纹型芯转动而使塑件脱模，因其适合各种牙型，生产效率高，且易实现自动化生产而被广泛使用。
自动脱螺纹机构的动力来源包括液压，马达和注塑机开模的力量。
本文中的模具就是通过液压推动齿条来实现螺纹型芯旋转脱离塑件的实例。
注塑模具的斜向抽芯通常采用“滑块+斜导柱”和“滑块+T形块”(模具增加一个分型面来实现抽芯)两种结构，本文介绍了一种采用液压油缸斜抽芯的结构，它适宜于大、中型模具。
2 塑件分析塑件属于叉架类零件，见图1。
材料：ABS，收缩率5/1000。
塑件的复杂之处是六个内孔，一个斜孔，一个粗牙螺纹孔，以及四个侧孔。
塑件的脱模是模具设计的重点和难点。
图1 塑件图3 模具结构设计客户要求一模出八件，采用侧浇口浇注系统，外形由两块哈夫滑块成型，熔胶通过哈夫滑块之间进入型腔。
流道凝料由推料块34推出。
塑件的斜孔由于抽芯距离较长，包紧力较大以及倾斜角度为45°，如果采用“滑块+斜导柱”和“滑块+T形块”两种结构，风险较大，容易产生故障，故模具设计时采用液压油缸斜抽芯机构，结构简单，动作可靠。
螺纹脱模采用自动脱螺纹机构，该机构设置在定模内部，动力来源为油缸液压。
螺纹培训(PPT136页)
螺纹公差与检测
一、螺纹的分类 按用途分： 传动螺纹 使用要求：传递动力的可靠性和传递 位移的准确性。
传动螺纹的结合应具有合适的间 隙，以保证润滑。
螺纹公差与检测
一、螺纹的分类 按用途分： 专用螺纹 用途：用于专门用途。
矩 形 螺 纹
螺纹公差与检测
一、螺纹的分类 按单位制分：
米制； 英制； 美制；
螺纹公差与检测
一、螺纹的分类 按外形分： 内螺纹；
外螺纹； 圆柱螺纹； 圆锥螺纹；
螺纹公差与检测
一、螺纹的分类 按密封性分：
非密封螺纹 密封螺纹 干密封螺纹
螺纹公差与检测
一、螺纹的分类 按配合分：
间隙、过渡、过盈；
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 尺寸代号 16：公称直径16mm Ph3：导程3mm P1.5：螺距1.5mm
螺纹公差与检测
二、螺纹的标记 普通螺纹的完整标记： M16×Ph3 P1.5-5g6g-L-LH 公差带代号 5g：中径公差带代号 6g：顶径公差带代号
螺纹公差与检测
二、螺纹的标记 55°密封管螺纹的完整标记：
由螺纹特征代号、尺寸代号、 旋向代号组成。 如：Rp1/2 Rp：表示圆柱内螺纹；
螺纹公差与检测
二、螺纹的标记
55°密封管螺纹的完整标记： 螺纹副标记如：
Rc/R2 3/4 （锥/锥） Rp/R1 3 （柱/锥） 螺纹副中只注写一次尺寸代号。
螺纹公差与检测
一、螺纹的分类
三 角 形 螺 纹
螺纹公差与检测
一、螺纹的分类
模具设计从入门到精通培训拆模部分
拆模部分一、定义:通俗的说:把产品从封闭的模具型腔里打开,并能取出产品的一系列分模线。
二、原则: 能靠破的不插破,能大斜度插破的,不限小斜度, 并且能方便加工。
三、名词:1.靠破:产品从封闭的模具型腔中取出,拆模线与运动向成水平关系的面。
2.插破: 与靠破相对,成斜度关系。
如图:3.入子:因为模具加工需要或方便加工,而把成型部分,分为几块加工,或几小块拼入,其中除主型腔外,其余部分材料均作入子。
圆形入子可称作型芯。
4.其它: SLI KPI CVI CRI AP BP EP等。
四、典型形状拆模(1)BOSS孔A: 尺寸确定1. 非重要孔(未注公差尺寸)拆法:以小端尺寸向外斜1度或3度。
2. 重要孔(有公差要求)拆法: 做最大尺寸,并做适当斜度。
B: 顶出方式优先考虑用打管,其次是双顶针。
C: 拆模1.作成打管就在打管型芯上成型。
2.一般直接拆成型芯。
3.孔较浅且不在平面上, 右直接在模具上成型,拆整件。
(2)筋板a.入子拆法的确定1.筋较深(>10mm)时,考虑拆入子。
原则:优先考虑能研磨且形状则。
优点:(1)加工工艺,工序可以错开,便与安排,缩短工期。
(2)避免放电加工。
精度差,周期长。
(3)抛光方便。
(4)有益于塑件成型。
塑料包风,充不足的缺陷能适当降低。
缺点:(1)装配上难度。
(2)模具强度相对降低。
(3)溢料可能性增大。
2.浅筋(<5mm)时,考虑拆整件b.筋的拆模1.底部有R角拆模: 一般如右图,保证有0.1~0.2, 甚至0.5的直面,剩余部分做R角(图纸上基本会提示清楚)。
2.底部有R角,中间有一段直角。
拆模: 一般如右图,沿R角的端面拆模。
图纸有要求, 筋底部重要,可按1方法拆模。
3.底部是直面拆模:沿底部单边拆模。
注: 加强筋,是要做拔模斜度的。
图档尺,寸一般是直角,拆模时,应先把筋倒斜度后,再行拆模,沿筋底部。
(3)靠破穴穴在模具上反应为公母仁料靠死。
拆模:形复杂,又尺寸较小时,考虑拆入子,否则直接成形。
6脱螺纹模具设计
硅橡胶螺纹型芯脱螺纹
塑料成型模具
开模时，在弹簧的作用下，让硅橡胶中的型芯
后退以便硅橡胶螺纹型芯向内收缩。 硅橡胶螺纹型芯寿命低，用于小批量生产。
内 容
带螺纹塑料制品设计
塑料成型模具
脱模方式
非旋转脱螺纹
旋转脱螺纹
强制脱螺纹结构
螺纹制品的止转方式
塑料成型模具
齿轮的模数
工业用齿轮模数一般取m≥2。 英制齿轮采用径节制，径节齿轮把齿数z与 分度圆直径d之比定为径节，以“P”表示， 即 p = z / d 径节与模数的换算公式为 m = 25.4 / p
塑料成型模具
齿轮的传动比
传动比在高速重载或开式传动情况下选择质 数，目的为避免失效集中在几个齿上。传动 比还与选择哪种驱动方式有关系，如果传动 受行程限制，须大一点，一般取 1≤i≤4 ； 当选择用油缸或电机时，因传动无限制，传 动比可以取小些，一般取0.25≤i≤1，这样 既可以结构紧凑，节省空间，又有利于降低 马达瞬间启动力，还可以减慢螺纹型芯旋转 速度。
螺纹制品的止转方式
手动模内脱螺纹 手动模外脱螺纹 螺纹型芯或型环边转边退 螺纹型芯或型环只转不退
哈呋块脱外螺纹制品
活动螺纹型芯或型环脱螺纹 可变形螺纹型芯脱螺纹
非连续分段式内螺纹制品脱模
螺纹型芯或型环旋转动力来源
强制脱螺纹
用于 制 品 螺 纹 的 精
塑料成型模具
度要求不高的场合， 且螺 纹 的 断 面 最 好 为圆 弧 形 。 利 用 塑 料的 韧性强 制脱 螺 纹。 强制 脱 螺 纹 时 最 好 先让出型芯或型腔 , 故多 采 用 顺 序 分 型 和二次顶出。
ERTA模具设计培训教程
ERTA模具设计培训
模厂技术部 朝格图
2005年5月
模厂技术部标准化组
设计培训
※欧洲模具模胚形式：
模厂技术部标准化组
设计培训
1、 ERTA模具模胚要求：
<1>、法兰尺寸，按选取客户啤机吨位来定
<2>、上下码模板厚度，按选取客户啤机吨位来定
<3>、 A、B板及B托板厚度尾数是6。如：46、56、86、106等
• <4>、圆型胶件CORE芯要求走螺旋形运水，上模肉或行位走六角形
运水
模厂技术部标准化组
设计培训
<1>、防水胶圈客供-ERIKS规格
模厂技术部标准化组
设计培训
<2>、快插喉咀同DME FN 9-1/4"A
给模胚厂出模胚图 时一定要倒角 2X45度或3X45度
模厂技术部标准化组
设计培训
<3>、客户对冷却系统要求很高，能走到水的 镶件基本都要走运水
擦),硬片装在铲基一边
• <3>、弹弓波子用STRACK规格 • <4>、油唧用ROMHELD规格,液压马达用日本爱利规格
模厂技术部标准化组
设计培训
<1>、斜边角度α≦20°
模厂技术部标准化组
设计培训
<2>、铲基角度β=α+2°(防止合模产生干涉以及 开模减少磨擦),硬片装在铲基一边
模厂技术部标准化组
模厂技术部标准化组
设计培训
※扁顶针位的镶出方法必须要充分考虑模具制造 和模具使用维修的便利
模厂技术部标准化组
设计培训
<4>、托针(Ejector pin)一般选用Z441规格,如无需要尽量不 选用托针
