《水平定向钻进敷设给水管道预算定额(试行)》(精)
江苏水平定向钻定额
江苏水平定向钻定额（江苏常州）
说明
1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则
1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：
水平定向钻进敷设管道
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
江苏省机械台班单价表（一）
注：本机械台班价格按04标准测算，与04计价表配套执行。
- 7 -。
水平定向钻进敷设给水管道预算定额

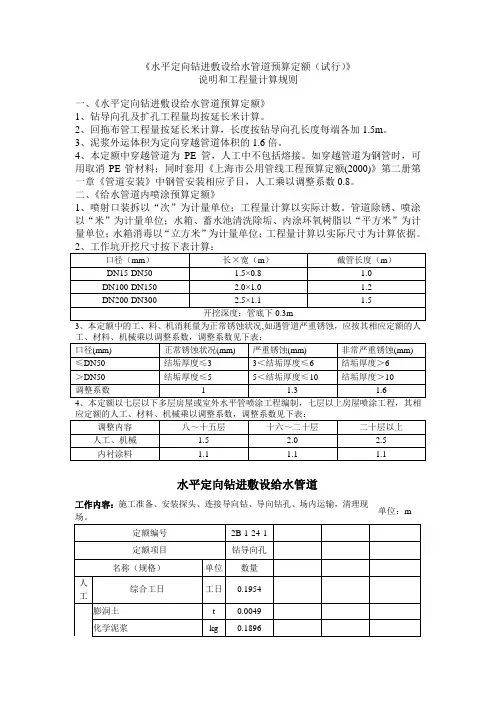

《水平定向钻进敷设给水管道预算定额（试行）》说明和工程量计算规则一、《水平定向钻进敷设给水管道预算定额》1、钻导向孔及扩孔工程量均按延长米计算。
2、回拖布管工程量按延长米计算，长度按钻导向孔长度每端各加1.5m。
3、泥浆外运体积为定向穿越管道体积的1.6倍。
4、本定额中穿越管道为PE管，人工中不包括熔接。
如穿越管道为钢管时，可用取消PE管材料；同时套用《上海市公用管线工程预算定额(2000)》第二册第一章《管道安装》中钢管安装相应子目，人工乘以调整系数0.8。
二、《给水管道内喷涂预算定额》1、喷射口装拆以“次”为计量单位；工程量计算以实际计数。
管道除锈、喷涂以“米”为计量单位；水箱、蓄水池清洗除垢、内涂环氧树脂以“平方米”为计量单位；水箱消毒以“立方米”为计量单位；工程量计算以实际尺寸为计算依据。
水平定向钻进敷设给水管道工作内容：施工准备、安装探头、连接导向钻、导向钻孔、场内运输，清理现单位：m 场。
水平定向钻进敷设给水管道工作内容：施工准备、安装回扩器、扩孔、场内运输，清理现场。
单位：m水平定向钻进敷设给水管道工作内容：施工准备、布管、回拖、场内运输，清理现场。
单位：m喷射口装拆工作内容：搬运、装拆。
单位：次管道除锈工作内容：喷砂头安装、运砂、清砂、装砂、装拆集尘箱、喷砂除锈(高压冲单位：m管道除锈工作内容：准备、通条引线、除锈、清除锈渣、排水、送风、干燥。
单位：m水箱、蓄水池清洗除垢工作内容：准备工作、铲除打磨除垢、修补、清扫尘土、干燥。
单位：m2环氧树脂内涂工作内容：干燥、运料、搅拌、加料、喷涂。
单位：m环氧树脂内涂工作内容：冲洗、排水、干燥、运料、搅拌、加料、喷涂。
单位：m环氧树脂内涂工作内容：调配、涂刷、缠布、刷油、盖面、烘干。
单位：m2调换双承阀门工作内容：1、拆除：截管。
2、安装：场内搬运、切管、安装、打石棉接口。
单位：个调换双平立式阀门带甲、乙短管（石棉水泥接口）工作内容：1、拆除：截管。
水平定向钻导向记录在表达测深精度方面的探索
图 ７ 工 程 ４中 出 土侧 与实 际 的最 大 偏 差
向测量数据无信 号区
吕
０
宕
ｌ ｎ
０ ０
入土点为基准 的导向轨迹线 出土 点为基准 的导向轨迹线
水 平 长度／ ｍ
６ －３ ６３ ７ ．３ ２４ ７ ．３ ８５ ８ ．３ ４６
角度／ 。
．．８ ２ Ｉ
③ 由于扩孔 直径 为管道 直径 的 １ ． ， Ｄ３ ０ ５倍 在 ０ 钢管施 工 时 ，一般 为 ３ ０ｍ 和 ５ ０ｍ 回扩 两 次 ， ０ ｍ ０ ｍ 正常偏 差应 不超 过 ±０８Ｔ， 超 出此 范围 的情 况应 ．１ 在 Ｉ 在 角度 信 号不 能获得 的 点前后 开始 出现 ；若 重新采
０５ｍ ： ．
鲁
’
０
图 ５ 无 信 号 ２点 处 的 相 对 位 置
／
／ ／ 、
／
、
／
．
豳
：
一
／
图例 ～
一
导 向轨 迹 线
图 ６ 无信号 １ 点处的相对位 置
图 ９ 工程 ４中入土侧 与实际的最大偏差
④ 在 工程 四 中有 个 很 有 特 点 的现 象 ：需 要 将
向时的命令值作为此处的角度值； （） ４若一个较大区域 内都不能测得角度 ， 则认为
其尽可能平滑，利用绘图的方法，利用距离与两侧 的角度计算或绘 出其图形； （ 将上述数据与惯性技术测量 的数据（ ５ ） 假定为
准确 ，因为其误 差较 小） 行 比较 ，因 为惯性 技术测 进
水平定向钻进技术在供水管道施工中的应用
关健 词 ： 平定 向钻进技 术 ； 质 ； 水 地 泥浆浓度 ； 工 问题 施
Ｋ ｅ ｗｏ ｄ ：ｈ Ｈｚ ｎ ａ ｒｃｉｎ ｒｌｉｇ ｔｃ ｎｏｏ ｙ；ｅ ｌｇ ；ｌ ｒｙ ｃ ｎ ｅ ｔａｉｎ； ｏ ｔｕ ｔ ｎ ｐ ｏ ｌ ｍｓ ｙ ｒ ｓ ｏ ｏ ｔｌｄｉｅ ｔ ａ ｄ ｉｌ ｅ ｈ ｌｇ ｇ ｏｏ ｓｕｒ ｏ ｃ ｎｒ ｔ ｏｌ ｎ ｙ ｏ ｃ ｎｓｒ ｃｉ ｒ ｂｅ ｏ
摘 要 ： 城 市建设 的迅猛发 展 ， 随着 水平 定向钻 进技 术在 自来 水供水 管道施 工 中得 到越 来越广 泛 的应 用 。
Ａ ｂ ｔａ ｔ ｓｒ ｃ ：Ｗ ｉ ｅ ｒｐｉ ｅ ｅｏ ｍｅ ｔｏ ｒ ａ ｏ ｓｒ ｃｉｎ ｏ ｏ ｔｌｄｉｅ ｔ ｎ ｌｄｒｌｉｇ ｔｃ ｎｏｏ ｙ ｉ ｈ ｏ ｓｒ ｃｉｎ ｏ ｔｒｓ ｐ ｌ ｐ ｌ ｅ ｔ ｔ ａ ｄ ｄ ｖ ｌｐ ｎ ｆｕ ｂ ｎ ｃ ｎ ｔｕ ｔ ，ｈ ｍｚ ｎａ ｒｃｉ ａ ｉ ｎ ｅ ｈ ｌｇ ｎ ｔｅ ｃ ｎ ｔｕ ｔ ｆｗａｅ ｕ ｐ ｙｐｉｅｉ ｓ ｈｈ ｏ ｏ ｌ ｏ ｎ ｉ ｒ ｄｅｙ ｕ ｅ ． ｓｍｏ ｅｗｉ ｌ ｓ ｄ
何 晓峰 ＨｅＸｉｏｅ ａｆｎ
（ 远市 自来 水工程 有 限责任 公司 ， 清 清远 ５ １ １ ） ｔ５ ８ ｆ ｉ ｙ ａ ｔ ｒｓＣ ．Ｌｄ Ｑ ｎｙ ａ １５ ８ Ｃ ｉａ Ｑｎ ａｎ Ｗａ ｒ ｋ ｏ ｔ ， ｉ ｕ ｎ５ １ １ ， ｈｎ ） ｇ ｅ Ｗｏ ， ． ｇ
・
ｌ６・ １
价值 工程
水平定 向钻进技术在供水 管道施工 中的应用
Ｈｏｒｚ ｎｔ ｌＤｉ ｅ ｔｏ ｌＤｒ ｌ ｎｇ Ｔｅ ｈ ｌ ｇｙ ｉ Ｗ ａ ｅ ｉ ｏ ａ ｒ ｃ ｉ ｎａ ｉ ｉ ｃ ｎｏ ｏ ｎ ｌ ｔ ｒ Ｓｕｐ ｙ Ｃｏ ｔ ｕ ｔｏ ｐｌ ｎｓｒ ｃ ｉ ｎ
市政供水管道施工中水平定向钻进技术的应用_1
市政供水管道施工中水平定向钻进技术的应用发布时间：2022-12-07T09:24:41.860Z 来源：《中国建设信息化》2022年27卷第15期作者：张嘉杨[导读] 水平定向钻进技术是最近几年逐渐兴起并被广泛应用于地下管道非开挖掘进技术。
张嘉杨利川夷水水务发展有限公司。
邮编：445400摘要：水平定向钻进技术是最近几年逐渐兴起并被广泛应用于地下管道非开挖掘进技术。
相较于传统技术，其具有导向精准的优势，可以在相应的曲率半径范围内准确绕开障碍物，避免对周围生态环境造成破坏，所以更加适合在复杂的地层下施工。
因此，分析该技术在市政供水管道施工中的应用，对于促进城市地下管网建设具有非常重要的现实意义。
关键词：市政；供水管道；水平定向钻进；技术应用与传统的管道开挖技术相比，水平定向钻进技术可以解决管道施工中的许多困难。
传统的管道开挖技术不仅会对人类健康造成环境污染，还会减缓管道开挖速度，有时还会影响附近居民的日常生活。
水平定向钻进技术不需要进行基坑开挖，可以有效防止这种管道开挖的缺点。
它是当今社会最经济、最实用的供水管道施工技术。
1水平定向钻进技术的优势1.1应用水平定向钻进技术可以降低施工成本水平定向钻技术的诞生，不仅减少了管道原材料在管道施工中的应用，还减少了人力损失，减轻了施工人员的压力，进一步降低了施工成本。
此外，水平定向钻井技术导向准确，进入现场时间短。
该施工技术的应用不受季节限制，气候变化不会影响施工过程。
它可以有效缩短施工时间，使施工企业能够提前完成日常施工任务。
1.2水平定向钻井技术覆盖面广水平定向钻进技术可用于管道施工、真空泵送、防渗等许多施工过程。
水平定向钻进中使用的水平定向钻机适用于各种土层。
无论市政供水管道必须在什么环境中施工，水平定向钻进技术都能满足要求。
此外，水平定向钻技术还可以在结构上加强道路和赛道的路基工程。
不难看出，水平定向钻进技术具有许多优点和较强的适应性，可以在今后的施工中广泛应用。
江苏水平定向钻定额
江苏水平定向钻定额（江苏常州）
说明
1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则
1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：
水平定向钻进敷设管道
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
江苏省机械台班单价表（一）
注：本机械台班价格按04标准测算，与04计价表配套执行。
- 7 -。
江苏水平定向钻定额
江苏水平定向钻定额（江苏常州）说明1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10mword专业资料-可复制编辑-欢迎下载江苏省机械台班单价表（一）注：本机械台班价格按04标准测算，与04计价表配套执行。
水平定向钻进敷设管道(江苏)
说明
1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则
1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：
水平定向钻进敷设管道
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
江苏省机械台班单价表（一）
注：本机械台班价格按04标准测算，与04计价表配套执行。
- 7 -。
水平定向钻在给水管道施工中的应用
水平定向钻在给水管道施工中的应用摘要：目前，在一部分城市开展给水管道施工建设过程中依然沿用传统的开挖施工方式，不仅会造成城市的交通拥堵，同时还会影响到市民的正常生活。
为此就需要紧跟时代发展步伐，对先进的水平定向钻施工方式进行运用，不仅能够提高给水管道施工效率，同时还能保证施工安全，降低工程建设过程的各种不良影响。
下文就主要对给水管道施工过程中水平定向钻施工方式展开了分析。
关键词：给水管道；水平定向钻；施工引言作为一种重要的非开挖施工技术方法，开展给水管道施工建设的过程中，对水平定向钻进法进行运用已经得到了众多施工企业的认可，能够开展所中地下工程的建设，不仅具有建设周期短、环境破坏小，同时还具有经济效益高、社会效益好等优势，有效提升了工程建设的质量水平。
1水平定向钻概述1.1施工原理对于水平定向钻来讲，主要又钻杆、钻机、回扩器、导向系统等所组成。
钻头的定向钻进能够确保管道敷设工作的顺利进行。
钻头在钻进的过程中，会受到钻机推力和切削力的影响。
在钻头前有一个斜面，钻头转动的过程中，倾斜方向也会发生改变。
如果钻头处于连续转动的状态，在受到推力和切削力的共同作用下，可以钻出直孔。
如果钻头处于静止状态，斜面的倾斜方向则保持不变，在推力的作用下，钻头会向前移动，并且朝着斜面指出的方向偏移，钻进方向也会出现变化。
简而言之，斜面朝向直接影响到钻进方向。
1.2施工特点在对水平定向钻展开分析的过程中可以发现，其施工特点主要表现在以下几个方面：首先，存在钻进速度快，施工效率高的特点。
在开展障碍物穿越施工的过程中，一味的使用大开挖方式，不仅增加了工作量，同时各类施工突发问题的影响，还会造成项目建设周期的延长；此时若选用水平定向钻，能够在减少土方开挖量的同时，提高工程建设效率，缩短工程建设周期，降低施工成本投入。
其次，具有施工影响小的特点。
如果给水管道施工需要穿越一些公路等重要设施，传统的开采施工方式就会造成交通的拥堵，影响车辆的正常通行。
市政供水管道施工中水平定向钻进技术分析
市政供水管道施工中水平定向钻进技术分析摘要：市政供水管道工程施工中水平定向钻井技术的应用，不但有效缩短了市政供水施工工期，降低了工程施工对周边环境产生的影响，提高了市政供水工程的社会效益。
所以，加强市政供水工程施工中水平定向钻井施工技术应用研究的力度，对于我国市政供水管道工程建设事业的发展有着积极的促进作用。
基于此，本文就市政供水管道施工中水平定向钻进技术进行简要分析。
仅供业内同行参考。
关键词：市政供水管道；水平定向钻进；技术；1水平定向钻穿越技术概述水平定向钻施工主要就是在不将地面挖开的情况下，对各种地下管道进行铺设，主要涉及到了自来水、通信、电缆等的管道。
该施工技术通常适合用在各类砂层、粘土层等较弱的地层施工，根据现阶段的施工工艺，其在许多较硬的地层同样能够使用，会产生较高的工程造价。
水平定向钻施工的主要原理是通过水平定向钻机根据提前设计的曲线路径来对导向孔进行施工，之后再进行对于导向孔的扩孔操作，在扩孔的孔径符合相关要求以后，把管道自出土侧从所扩的孔洞内拖到入土侧，从而完成铺设管道的整个过程。
在实际施工中，水平定向钻施工技术有着施工效率高、污染小、不影响交通等的优势，对于环境有着较强的适应性，可以在施工的过程中实现对地下障碍物的有效躲避。
除此之外，该施工技术还有着自然防腐和保温的作用。
在跨河流施工的过程中，因为所铺设的管线较深，所以对于该技术的使用能够使管道施工寿命得以增加，因此该技术在给水工程中得到了广泛应用。
2 水平定向钻技术优势2.1 影响小在市政给水工程建设过程中对水平定向钻穿越技术进行应用，不会对到道路工程造成不良影响，从而能够确保城市交通正常，不会由于施工问题而造成交通拥堵等各项问题。
除此之外，采用水平定向钻穿越技术也不会产生较大噪音，避免由于噪音过大对周围人生活、休息、工作等造成不良影响。
2.2 灵活度高水平定向钻穿越技术能够灵活应用到不同类型的场地内，而且整体占地面积小，施工作业灵活且简单，而且通过对该项技术进行应用，能够提高施工效率，降低成本。
给水管道水平定向钻进拖拉法的应用分析
定 向钻 孔 轨 迹 的设 计是施工 的依据 和 质检 的标 准 直 接 影 响
,
从而达到 改变钻进 轨 迹的 目 的 另一 类是 孔底 动力 机加弯 接 头
, , ,
。
,
到施工 的安 全 和 成本
、 、 、
。
设 计前 要 进行 详 细 的工程勘 察 包括地质
, 、
,
、
即 泥 浆 马 达 靠 泥 浆 做动力 将 泥 浆液压 力 转化 为 机械转 动力 驱
,
主 导地 位 且 发 展很 快 的 施 工 技 术 以 其 独 特 的 优 点 在 给 水 管 道 穿
,
器 操作人员 根 据实 测 钻 孔 数 据 来 评价 和 及时调整 钻进状 态 从而
, ,
越 河流 道 路 建 筑物 等 障碍 物 的 施 工 中得 到 大 量 应 用
。
、
、
。
本文 以 工
,
人工控制钻 孔 轨 迹 按设 计 轨迹延 伸
下 障碍 物 方便 施工 ; 施工 不受季节 限制 施工 周 期短人 员少 在很 多情况 下 综合 费 用 比 其他 施工 方 法 少
2 2
。
粉 砂 夹粉 土 ; ④
、
一
1
粉 土 夹粉 砂 ; ⑤ 粉 砂
。
通 过 从施工 方 式 工程 费
,
、
用 安 全 性及 对现 有 交 通 和环 境 的影 响等几 个方 面的 因 素 分 析 决
, ,
地 下 管线种类较 多 较复杂 穿越公 司景观绿化
;
。 , ,
边 回 拉 将管线拖人 已 扩钻 孔 完 成管 道 铺 设
,
带 协 调 难 度 大 赔 偿费 用 高
江苏水平定向钻定额
江苏水平定向钻定额（江苏常州）说明1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m- 3 -工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m- 5 -工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m江苏省机械台班单价表（一）注：本机械台班价格按04标准测算，与04计价表配套执行。
- 7 -。
江苏水平定向钻定额
江苏水平定向钻定额（江苏常州）说明1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m水平定向钻进敷设管道工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10mword专业资料-可复制编辑-欢迎下载江苏省机械台班单价表（一）注：本机械台班价格按04标准测算，与04计价表配套执行。
水平定向钻进敷设管道施工工艺
水平定向钻进敷设管道施工工艺嘿，朋友！今儿咱们来聊聊水平定向钻进敷设管道这神奇的施工工艺。
你知道吗？这水平定向钻进就像是一位地下的神奇探险家，能在不把地面翻个底朝天的情况下，悄悄为管道找到一条完美的通道。
想象一下，要是没有这技术，敷设管道那可得大动干戈！得把地面挖开，尘土飞扬，交通堵塞，周围居民那不得怨声载道？这水平定向钻进呢，第一步就是得做好前期的准备工作。
就像战士上战场前要检查装备一样，得对施工场地进行详细的勘察，了解地下的情况，什么地质啦，管线分布啦，都得摸得清清楚楚。
这要是不搞清楚，就像闭着眼睛走路，能不栽跟头？接着，就是设计钻进的路径。
这可得精心规划，要考虑距离、角度、避开障碍物等等。
就好比开车选路线，得选又快又安全的，不然走了冤枉路，浪费时间又浪费精力。
钻进设备登场啦，这可是关键的家伙。
好的设备就像一把锋利的宝剑，能让施工事半功倍。
要是设备不给力，那可就麻烦了，卡壳、故障，让人焦头烂额。
钻进过程中，那得时刻监控。
就像放风筝时得盯着线，稍有不对就得调整。
压力、速度、方向，一个都不能马虎。
管道敷设也有讲究，要保证管道的质量，不能有裂缝、破损。
这就好比给房子盖屋顶，要是屋顶不结实，一下雨还不得漏成水帘洞？然后就是回拉扩孔，这一步就像给管道“拓宽道路”，让它能舒舒服服地待在地下。
施工完成后，可别拍拍屁股就走人，还得进行检测和验收。
这就像是考试后的检查，看看有没有疏漏，有没有问题。
你说，这水平定向钻进敷设管道的施工工艺是不是很神奇？它既能减少对地面的破坏，又能高效地完成管道敷设，简直是现代施工的一大法宝！总之，水平定向钻进敷设管道施工工艺，以其独特的优势和精细的操作，为我们的城市建设和基础设施完善立下了汗马功劳。
咱们可得好好利用这门技术，让生活变得更美好！。
《水平定向钻进敷设给水管道预算定额(试行)》(精)
《水平定向钻进敷设给水管道预算定额(试行)》(精)《水平定向钻进敷设给水管道预算定额（试行）》《给水管道内喷涂预算定额（试行）》说明和工程量计算规则一、《水平定向钻进敷设给水管道预算定额》1、钻导向孔及扩孔工程量均按延长米计算。
2、回拖布管工程量按延长米计算，长度按钻导向孔长度每端各加1.5m。
3、泥浆外运体积为定向穿越管道体积的1.6倍。
4、本定额中穿越管道为PE管，人工中不包括熔接。
如穿越管道为钢管时，可用取消PE管材料；同时套用《上海市公用管线工程预算定额(2000)》第二册第一章《管道安装》中钢管安装相应子目，人工乘以调整系数0.8。
二、《给水管道内喷涂预算定额》1、喷射口装拆以“次”为计量单位；工程量计算以实际计数。
管道除锈、喷涂以“米”为计量单位；水箱、蓄水池清洗除垢、内涂环氧树脂以“平方米”为计量单位；水箱消毒以“立方米”为计量单位；工程量计算以实际尺寸为计算依据。
口径（mm）长×宽（m）截管长度（m）DN15-DN50 1.5×0.8 1.0DN100-DN150 2.0×1.0 1.2DN200-DN300 2.5×1.1 1.5开挖深度：管底下0.3m3、本定额中的工、料、机消耗量为正常锈蚀状况,如遇管道严重锈蚀，应按其相应定额的人工、材料、机械乘以调整系数，调整系数见下表：口径(mm) 正常锈蚀状况(mm) 严重锈蚀(mm)非常严重锈蚀(mm)≤DN50 结垢厚度≤3 3＜结垢厚度≤6结垢厚度＞6＞DN50 结垢厚度≤5 5＜结垢厚度≤10结垢厚度＞10调整系数 1 1.3 1.6 4、本定额以七层以下多层房屋或室外水平管喷涂工程编制，七层以上房屋喷涂工程，其相应定额的人工、材料、机械乘以调整系数，调整系数见下表：调整内容八～十五层 十六～二十层 二十层以上 人工、机械 1.5 2.0 2.5 内衬涂料1.11.11.1水平定向钻进敷设给水管道工作内容：施工准备、安装探头、连接导向钻、导向钻孔、场内运输，清理现场。
水平定向钻进敷设管道(江苏)
说明
1．牵引管采用塑料管时，消耗量应为10.50/10M。
回拖布管基价除1. 15 系数。
2．牵引管扩孔孔径按需铺管管径的1 .35倍已考虑在子目中。
3．牵引各类绑扎在一起的塑料管时，按理论总管径套用相应子目中相同管径进行计算。
4．施工中如发生需要化学配浆，按实调整。
子目中提供的消耗量为参考量。
泥浆外运另行计算。
5．导向钻刀片、钻杆、回扩器的消耗及维护包括在台班价中。
6．不论在何专业中使用，取费基数及费率按排水册执行。
7．一次性回拖距离超过300M回拖布管基价乘1.3 系数，塑料管在其基价基础上乘1.20系数。
工程量计算规则
1．水平定向钻进敷设钻孔导向及扩孔工程量按井中到井中之间距离计算。
2．回拖布管工程量按井中到井中之间距离两边各加1.5M，计算管材用量时应扣除两边各加的1.5M。
附件：
水平定向钻进敷设管道
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
单位：10m
工作内容：施工准备、导向钻孔、扩孔、布管、回拖、场内运输、清理现场。
