压力变送器调校
压力变送器5种调零的常规方法
压力变送器5种调零的常规方法
我们在使用压力变送器时，应该经常要将压力变送器调零操作吧！这个应该不是很复杂的操作，但是还有些人是不会的。
不过只要你掌握了这操作步骤应该认为这事一件很简单事，它其实有很多种方法的，只要你掌握一种，这样如何出现问题也可以很快的找出原因来。
那么调零有哪些常规的方法呢？
一、调零常规有以下方法：
１、表头上有快速按钮，一个是Ｓ量程，一个是Ｚ零点，你可以按住Ｚ几秒之后，它可以快速把当前压力设为零点（输出４ｍａ）。
２、用３７５清零（把当前压力归零）。
３、改量程用手操器进去改就ＯＫ了，还有就是按快速按钮Ｓ把当前测得得压力输出２０ｍＡ。
４、显示不准主要就是主控显示与现场表头压力不一样：
①、你可以把表的量程和主控的设置一样，用３７５清零后就可以了（不鼓励经常这么干，影响表的线性）。
②、通过改变表的量程实现与主控的一致，方法就是把量程整体迁移。
５、压力变送器／差压变送器的校准：先将阻尼调至零状态，先调零点，然后加满度压力调满量程，使输出为２０ｍＡ，零点和满量程调校正常后，再检查中间各刻度，看其是否超差？必要时进行微调。
然后进行迁移、线性、阻尼的调整工作。
如果仪表测量值和真实值有误差，首先判断是导压口、受压腔是否堵塞，膜片有无污物粘连。
再判断仪表是否损坏（绝大部分是膜片损坏）。
压力变送器校验操作流程
压力变送器校验操作流程
一、准备工作
1.确认校验设备准确性和可靠性
2.准备校验所需工具和标准器
3.确认被测压力范围和精度等级
二、准备被测压力点
1.确定被测点位置
2.清洁被测点表面
3.确保被测点通畅无堵塞
三、连接校验设备
1.将校验仪表连接至被测压力变送器
2.确保连接处密封良好
3.开启校验仪表电源
四、调零校准
1.对压力变送器进行零点校准
2.调节零点偏差至标准值
3.确认零点校准完成
五、进行量程校准
1.施加标准压力至压力变送器
2.对压力变送器进行量程校准
3.调节输出信号至标准值范围内
六、进行稳定性测试
1.施加稳定压力，并持续一定时间
2.观察压力变送器输出信号稳定性
3.确认稳定性达标
七、记录数据
1.记录校验前后的零点和量程数据
2.记录校验过程中的各项参数
3.生成校验报告并存档。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是一种用于测量液体、气体或蒸汽压力的仪器。
由于使用环境的不同，压力变送器的测量精度可能会受到一些因素的影响。
定期对压力变送器进行校准是非常必要的。
压力变送器校准方法通常分为两种：一种是静态校准，另一种是动态校准。
静态校准主要是在一定的温度和压力条件下对压力传感器进行测试，该方法适用于要求较低的精度。
动态校准是在变化的压力条件下对压力传感器进行测试，适用于要求较高的精度。
静态校准的具体步骤如下：将压力变送器与一个精确的压力表连接，确保两者之间没有泄漏。
然后，逐步增加压力，记录每个压力点对应的变送器输出信号。
在每个压力点下，稳定压力后，记录变送器的输出信号和实际压力值，将这些数据绘制成一个曲线图。
通过比较实际压力值和变送器输出信号的差异，确定校准曲线和误差范围。
动态校准需要使用一个快速、精确的压力控制设备，例如压力振荡器。
在此过程中，压力变送器将受到不断变化的压力刺激，从而产生相应的输出信号。
通过对变送器输出信号的采样和处理，可以得到校准结果。
在进行压力变送器校准时，还需要注意一些数据处理的方法。
应该对采样数据进行滤波和平均处理，以去除噪声和突发干扰。
对校准数据进行统计分析，计算出平均误差和标准偏差，以评估校准结果的可靠性。
应该将校准结果与压力变送器的规范要求进行比较，以判断是否满足要求。
压力变送器的校准方法和数据处理是一个复杂的过程，需要仔细的操作和精确的数据处理。
通过正确的校准方法和数据处理，可以确保压力变送器的测量精度和可靠性。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是一种常用的工业自动化测量仪器，用于测量介质压力并将其转化为标准信号输出。
在工业生产中，压力变送器的准确性对生产过程的稳定性和安全性至关重要。
为了确保压力变送器的准确性，定期进行校准是非常必要的。
本文将探讨压力变送器的校准方法以及校准后的数据处理方法。
一、压力变送器的校准方法1. 校准设备准备在进行压力变送器的校准之前，首先需要准备好校准设备。
校准设备包括标准压力仪、数字压力表、校准泵以及相应的接头和软管等。
其中标准压力仪用于提供标准的压力信号，数字压力表用于实时监测被校准压力变送器的输出信号，校准泵用于提供被校准压力变送器的输入信号。
2. 静态校准方法动态校准方法相较于静态校准方法要更加精准和复杂。
动态校准方法需要模拟实际工况下的压力变化，通过控制校准泵提供不同的压力信号，观察被校准压力变送器的输出信号变化情况。
通过分析动态校准过程中压力变送器的响应速度和稳定性，可以更好地判断其准确性和灵敏度。
除了在实验室中进行校准外，压力变送器也可以在现场进行校准。
现场校准方法需要使用标准的移动校准装置，通过携带的标准压力仪和数字压力表，可以在现场模拟出不同工况下的压力信号，进行实时的校准和调试。
二、校准后的数据处理方法1. 数据采集校准过程中产生的数据是非常重要的，包括被校准压力变送器的输入输出信号以及标准压力仪和数字压力表提供的信号。
在校准过程中，需要实时地记录这些数据，以便后续的数据处理和分析。
2. 校准曲线拟合校准后的数据需要进行曲线拟合处理，以得到压力变送器的校准曲线。
通过曲线拟合可以得到被校准压力变送器的零点误差和滞后误差，以及整体的灵敏度和线性度。
校准曲线可以直观地展示压力变送器的性能表现，为后续的数据分析提供依据。
3. 数据分析根据校准曲线和实际使用中的数据，可以对压力变送器的性能进行深入分析。
通过分析数据中的漂移和波动等情况，可以判断出压力变送器的稳定性和准确性。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是工业生产中常用的一种仪表，它用于测量各种介质的压力，并将压力信号转换成标准的电信号输出。
在使用过程中，压力变送器的准确性和稳定性是非常重要的，而校准是保障其准确性的关键环节。
一、压力变送器校准方法1. 静态压力法静态压力法是最常用的压力变送器校准方法之一，它利用一个标准的压力校准仪表对压力变送器进行校准。
具体步骤如下：（1）接通电源，使压力变送器处于工作状态；（2）调节标准压力表的压力值，记录下标准压力表和压力变送器的输出值；（3）根据记录的数据，对压力变送器进行调节，使其输出值与标准压力表的值相一致；（4）重复进行多组数据采集，并进行平均处理，以确保校准的准确性。
3. 对比法对比法是将待校准的压力变送器与一个已经校准好的标准仪表进行对比，以达到校准的目的。
这种方法适用于场地条件比较恶劣的情况，但其精度一般较低。
二、压力变送器校准数据处理1. 数据采集在进行压力变送器校准时，需要对校准过程中得到的各组数据进行准确记录，包括标准压力仪表和压力变送器的输出值、环境条件、校准时间等信息，以确保校准的全过程可追溯。
2. 数据处理通过数据处理，可以得到压力变送器的静态特性曲线、灵敏度、非线性、重复性等关键参数，从而评估压力变送器的准确度和稳定性。
数据处理主要包括以下几个方面：（1）静态特性曲线的拟合：根据校准过程中得到的数据，采用合适的拟合方法得到压力变送器的静态特性曲线，从而了解其输出与输入之间的关系；（2）灵敏度分析：通过对静态特性曲线的导数分析，得到压力变送器的灵敏度信息，评估其输出的变化对输入压力变化的响应能力；（3）非线性误差分析：通过对静态特性曲线与参考线的比较，得到压力变送器的非线性误差，评估其在不同输入范围内的线性度；（4）重复性分析：通过对重复进行的校准数据进行统计分析，得到压力变送器的重复性参数，评估其输出的稳定性和可靠性。
三、结语通过对压力变送器的校准方法和数据处理进行探讨，可以看出压力变送器的校准是一个复杂且关键的过程，需要严格按照标准操作步骤进行，并对校准过程中得到的数据进行准确处理和分析，以确保压力变送器的准确性和稳定性。

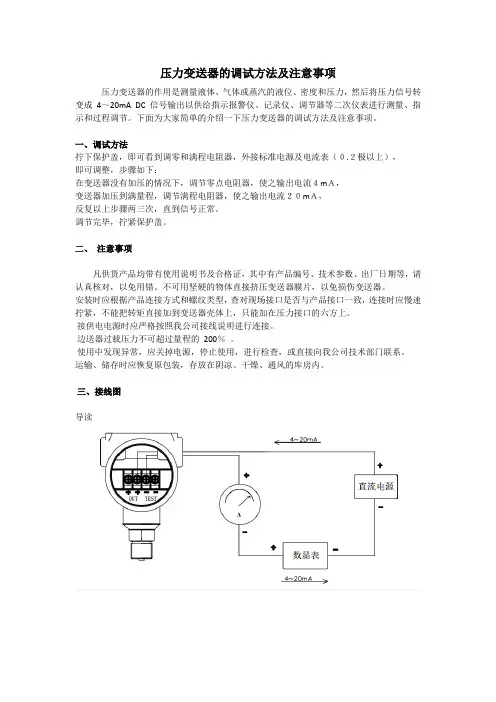

压力变送器的调试方法及注意事项
压力变送器的调试方法及注意事项
压力变送器的作用是测量液体、气体或蒸汽的液位、密度和压力，然后将压力信号转变成4～20mA DC 信号输出以供给指示报警仪、记录仪、调节器等二次仪表进行测量、指示和过程调节。
下面为大家简单的介绍一下压力变送器的调试方法及注意事项。
一、调试方法
拧下保护盖，即可看到调零和满程电阻器，外接标准电源及电流表（０.２极以上），
即可调整，步骤如下：
在变送器没有加压的情况下，调节零点电阻器，使之输出电流４mＡ，
变送器加压到满量程，调节满程电阻器，使之输出电流２０mＡ，
反复以上步骤两三次，直到信号正常。
调节完毕，拧紧保护盖。
二、注意事项
凡供货产品均带有使用说明书及合格证，其中有产品编号、技术参数、出厂日期等，请认真核对，以免用错。
不可用坚硬的物体直接挤压变送器膜片，以免损伤变送器。
安装时应根据产品连接方式和螺纹类型，查对现场接口是否与产品接口一致，连接时应慢速拧紧，不能把转矩直接加到变送器壳体上，只能加在压力接口的六方上。
接供电电源时应严格按照我公司接线说明进行连接。
边送器过载压力不可超过量程的200％。
使用中发现异常，应关掉电源，停止使用，进行检查，或直接向我公司技术部门联系。
运输、储存时应恢复原包装，存放在阴凉、干燥、通风的库房内。
三、接线图
导读。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是工业、流程自动化等领域中常用的测量仪器，用于将被测压力转化为标准电信号输出。
由于应用场合不同，在使用前需要进行校准，以保证其测量精度和可靠性。
本文将探讨压力变送器校准方法及数据处理。
一、常用压力变送器校准方法1.台式压力校准台法台式压力校准台是一种以压力传感器为基准进行标准气压校准的校准方法。
其原理为在校准时先将被校准压力传感器放置在台式压力校准台上，并通过调节校准台上的阀门，使被校准传感器测量到本底气压。
根据校准的要求可以将台式压力校准台分为上限和下限校准台，分别用于校准压力变送器的上限和下限范围。
在校准过程中，需要对被校准压力传感器的输出信号进行比较分析，并根据标准值进行调整以达到相应的校准要求。
2.逆回路压力校准法逆回路压力校准法是一种以校准器件产生的压力信号为目标压力，通过调节被校准器件的输出信号达到目标值的校准方法。
其原理为在校准过程中，通过调整校准器件的泄压流量及调整系数，从而改变校准器件的输出信号，使其达到目标值。
逆回路压力校准法相对于台式压力校准台来说，可以同步校准被校准传感器的多个压力点，从而节省时间和人力成本，并且可以自动记录校准数据，方便后续数据处理和使用。
二、数据处理在校准过程中，所得到的数据需要进行适当的处理才能得到准确的校准结果。
1.零点漂移处理零点漂移通常是指由于环境、温度等因素引起的测量偏差，会使得被校准传感器的输出信号偏离正常值。
例如，在清洗压力传感器前后，测量零点时的读数发生变化，此时需要进行零点漂移处理。
零点漂移处理的方法可以是取多次读数的平均值，然后将平均值与之前的校准值比较，并根据偏差程度作出相应的调整。
2.灵敏度偏差处理灵敏度偏差通常是指环境或使用条件改变或因传感器自身质量问题而导致的输出信号量不同导致的误差。
处理灵敏度偏差的方法是通过校准表格提供的增益比例进行偏差调整。
3.不确定度估计处理不确定度估计通常是指在校准过程中由于传感器自身、仪器读数等因素引起的误差造成的后果的预估。
压力变送器校准指导书
压力变送器校准指导书一、变送器调校前准备校准低量程压力变送器时，应注意消除液柱差影响；若有水柱修正，校准时应加上水柱的修正值；当传压介质为液体时，应保持压力变送器取压口的几何中心与活塞式压力计的活塞下端面（或标准器取压口的几何中心）在同一水平面上。
1、压力变送器调校前校验①按压力变送器厂家规定的时间进行预热；制造厂未作规定时，可预热15min（具有参考端温度自动补偿的仪表预热30min）后，进行压力变送器的调校前校验。
②校验在主刻度线或整数点上进行；其校验点数除有特殊规定外，应包括下限、上限和常用点在内不少于5点。
③校验从下限值开始，逐渐增加输入信号，使指针或显示数字依次缓慢地停在各被检表主刻度值上（避免产生任何过冲和回程现象），直至量程上限值，然后再逐渐减小输入信号进行下行程的检定，直至量程下限值。
过程中分别读取并记录标准器示值(压力表校验除外)。
其中上限值只检上行程，下限值只检下行程；并做好记录。
④非故障被检仪表，在调校前校验未完成前，不得进行任何形式的调整。
⑤调校前校验结果，其示值基本误差小于或等于示值允许误差的压力变送器，可不再进行零位和满量程调整。
2、压力变送器密封性检查①压力变送器与压力校验器紧密连接后，平衡地升压（或疏空），使压力变送器测量室压力至测量上限值（或当地大气压力90%的疏空度）后，关闭隔离阀，密封15min，在最后5min内，其压力值下降（或上升）不得超过测量上限的2%。
②差压变送器进行密封性试验时，其高、低压力容室连通，同时加入额定工作压力进行观察。
3、差压变送器静压误差试验(该项是否进行视变送器而定)①差压变送器在更换弹性元件、重新组装机械部件及改变测量范围以后，均应进行静压误差试验。
②用活塞式压力计作压力源时，接变送器前应加接油水隔离装置。
③将差压变送器高、低压力容室连通后通大气，测量输出下限值。
引入静压力，从大气压力缓慢改变至额定工作压力，稳定3min后，测量输出下限值，并计算其与大气压力时输出下限值的差值，即为静压影响，其值应不大于制造厂的规定。
压力变送器的校准方法
压力变送器的校准方法1.准备工作在进行压力变送器校准之前，需要进行一些准备工作，包括准备好以下工具和设备：-校准仪表：通常使用示值器、压差计或压力计等校准设备。
-校准液体：通常使用空气或压力表来验证压力变送器的测量准确性。
-校准装置：用于控制或改变压力，并将其传递给压力变送器。
-清洁工具：用于清洁压力变送器及其接头。
2.压力变送器的外观检查在校准之前，首先要对压力变送器进行外观检查。
检查外观是否正常，观察是否有物理损坏、灰尘或腐蚀等现象。
如果发现任何异样，应及时进行修复或更换。
3.清洁压力变送器使用清洁工具（如刷子或气体吹扫）彻底清洁压力变送器及其接头，确保没有任何杂质或沉积物。
4.压力变送器的零点校准（零点校准）零点校准是校准压力变送器的最基本步骤。
它旨在确保在无压力下，压力变送器输出的值为零。
以下是零点校准的步骤：-将校准装置连接到压力变送器上，并确保压力变送器处于静压力状态。
-使用校准仪表，记录压力变送器输出的值。
-如果输出值不为零，调整调零螺栓或其他相应的调零机构，使输出值调整为零。
5.压力变送器的量程校准量程校准是确保压力变送器在其额定量程内测量准确的关键步骤。
以下是量程校准的步骤：-使用校准仪表应用已知压力值（或使用校准液体），并记录压力变送器输出的值。
-将已知压力值应用到压力变送器上，确保应用的压力值逐渐增加并始终在压力变送器的额定量程范围内。
-记录校准仪表和压力变送器输出的值，并绘制校准曲线。
-如果校准曲线显示测量值与实际值之间存在偏差，则需要进行调整。
调整可能涉及到调整零点偏移和斜率等参数。
具体的调整步骤可能因压力变送器的型号而有所不同，因此需要根据厂家提供的压力变送器手册进行具体指导。
6.校准报告校准完成后，应记录校准的时间、使用的设备和液体、校准结果以及任何调整过的参数等信息。
这些记录构成了校准报告，有助于追踪校准历史和评估设备的性能。
7.定期校准总结：压力变送器的校准是确保其测量准确性的关键步骤。
变送器调校记录范文
变送器调校记录范文一、调校前准备在进行变送器调校之前，需要进行以下准备工作：1.确定所需调校的变送器的型号、规格和所测量的物理量。
这些信息将有助于确定调校的步骤和参数。
2.检查所使用的测量设备的准确性和可靠性。
包括检查测量电压、电流等设备的精度和校准情况。
3.确定调校的目标。
根据实际需求确定调校的目标，例如提高测量精度、调整测量量程等。
4.准备适量的标准物理量。
调校过程中需要用到标准物理量进行对比和校准。
例如，如果调校压力变送器，需要准备一套已经校准好的压力表。
二、调校步骤及记录根据特定的变送器型号和规格，以下是通用的调校步骤和记录。
1.检查变送器的电源和连接电路，确保电源稳定并正确接线。
2.执行前检查。
通过阅读变送器的使用说明书，检查各个部分是否正常工作，例如传感器、信号放大器等。
3.根据实际需求选择合适的调校方法。
有不同的调校方法适用于不同类型的变送器。
例如，对于压力变送器，可以通过负荷测试、对比测试、零点校准等方法进行调校。
4.进行调校操作。
根据所选择的调校方法进行具体的操作。
例如，在进行零点校准时，将标准物理量设置为零，调整变送器的输出信号使其与标准物理量一致。
5.记录调校结果。
对每个调校步骤进行详细的记录，包括调整前后的参数、调整的时间、使用的校准设备等。
这样可以方便日后查看和分析。
6.进行调校后检查。
在完成调校后，重新检查变送器的各个部分是否正常工作，确保调校的效果符合预期。
7.编写调校报告。
根据调校记录，编写详细的调校报告，包括调校的目的、方法、参数和结果等。
报告中应包含调校前后的测量误差，以及调校的有效性评估等内容。
三、调校注意事项在进行变送器调校时，需要注意以下事项：1.安全操作。
在进行调校操作时，需确保安全操作，避免可能的意外事故。
例如，对于压力变送器，需要确保调节过程中不会发生爆炸或泄漏。
2.防止干扰。
在调校过程中，需要确保周围环境没有干扰因素。
例如，电磁场、振动等因素可以对变送器的测量结果产生影响。
3151智能压力变送器调校说明
3151智能压力变送器调校说明
3151智能压力变送器调校说明
仪表的现场调校功能是通过调零键（ZERO）,调满键（SPAN）来完成的。
具体方法如下：
1、按键开锁：同时按下（ZERO）和（SPAN）键5秒钟以上，便可开锁（LCD
屏幕显示：OPEN）
2、按键调零：对变送器施加零点压力，按下两秒钟，变送器输出4.000mA电
流，完成调零操作（LCD显示：LSET）。
3、按键调满：对变送器施加满点压力，按下(SPAN)键2秒钟，变送器输出20.000
电流，完成调满操作（LCD屏幕显示：HSET）。
4、如果两分钟之内没有任何操作，变送器按键会自动锁住。
若要操作，需重新
开锁
5、数据恢复功能：先按住（ZERO）键，然后接通变送器电源，五秒钟后LCD
显示OK,放开（ZERO）键即可。
变送器日常维护
1、变送器每运行半年或一年后，应对其基本性能作一次检查，如有必要时，对
变送器的零位每月进行一次检查
2、连接变送器的导压管和隔离液应分期检查或清洗
3、变送器的正、付压力容室也应定期进行吹洗，以免赃物堵塞影响性能。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨压力变送器是工业过程控制中常用的测量仪表，用于将被测压力转换成标准信号，通过变送器将信号传递给仪表或控制系统。
为确保测量结果的准确性和可靠性，需要对压力变送器进行定期校准。
本文将探讨压力变送器的校准方法及数据处理方面的问题。
一、压力变送器的校准方法1. 静态法校准：静态法校准是将被测压力稳定在一定数值，然后记录对应的输出信号，通过与预期值进行比较，计算出压力变送器的偏差。
校准时需要使用标准压力表与压力变送器同时测量。
2. 动态法校准：动态法校准是通过施加变幅可变的周期性波形压力信号，对压力变送器进行校准。
通过测量每个周期的压力变化和对应的输出信号，计算出压力变送器的非线性、迟滞和重复性误差等参数。
3. 振荡法校准：振荡法校准是通过将一个稳定振荡的压力源连接到压力变送器上，观察输出信号的振荡情况。
通过比较输入信号和输出信号的相位和幅度，计算出压力变送器的相位误差和幅度误差。
二、数据处理的探讨在进行压力变送器的校准后，需要对测量数据进行处理，以获得准确的结果。
1. 数据清洗：由于实际的工况环境中会存在噪声和干扰，测量数据可能存在异常值或不具备代表性。
在进行数据处理前需要对数据进行清洗，排除异常值和噪声。
2. 非线性校正：压力变送器在测量范围内可能存在非线性误差，需要对非线性误差进行校正。
可以通过插值法、多项式拟合法等方法来进行非线性校正，以提高测量的准确性。
3. 迟滞误差校正：压力变送器的输出信号存在迟滞现象，即在压力变化过程中，输出信号不能及时反应在变送器上。
迟滞误差的校正可以通过反馈修正法和数学拟合法等方法进行。
4. 重复性误差校正：压力变送器在连续测量同一压力信号时，输出信号可能存在一定的波动。
重复性误差的校正可以通过平均滤波、数字滤波等方法进行。
5. 不确定度评定：在进行数据处理后，需要对校准结果的准确性进行评估。
可以使用统计分析方法，计算校准结果的不确定度，以评估测量的准确性。
压力变送器校准方法及数据处理的探讨
压力变送器校准方法及数据处理的探讨一、前言压力变送器是工业自动化控制系统中常用的一种传感器，主要用于测量液体、气体等介质的压力，并将压力信号转换成标准的电信号输出，以便于控制系统的监测和控制。
由于使用环境、使用时间等原因，压力变送器的测量精度可能会出现偏差，因此需要对压力变送器进行定期的校准，以确保其测量精度和稳定性。
本文将就压力变送器的校准方法以及校准后数据处理的相关内容进行探讨，为工程技术人员提供参考。
二、压力变送器校准方法1. 校准设备准备在进行压力变送器校准之前，首先需要准备相应的校准设备，包括压力表、标准压力源、校准仪表等。
要求使用准确度高、稳定性好的压力表和标准压力源，以确保校准的准确性和可靠性。
还需要根据实际情况选择合适的校准仪表，例如数字压力表、模拟压力表等。
2. 校准环境准备校准压力变送器的环境也是非常重要的，应该选择一个尽量与使用环境相近的场所进行校准。
要保证校准现场的干净整洁，避免尘埃、水汽等外界因素对校准结果的影响。
3. 校准步骤（1）校准前准备工作：a. 进行压力变送器的外观检查，确保无损坏和磨损；b. 根据压力变送器的技术参数，确定校准的测量范围和测量点；c. 将压力变送器与校准设备连接好，确保信号连接正确、牢固可靠。
（2）零点校准：a. 打开标准压力源，使其输出为零压力；b. 调节校准仪表，将压力变送器读数调为零；c. 固定调零螺丝，完成零点校准。
4. 校准结果记录在完成压力变送器的校准后，需要将校准结果进行记录，包括校准点的压力数值、压力变送器的输出信号数值等。
还应当标注校准人员、校准日期等相关信息，以便进行数据处理和后续的跟踪管理。
三、数据处理的探讨1. 校准数据的分析校准后的数据需要进行分析，主要是对比校准点的压力数值与压力变送器输出信号数值之间的对应关系。
可以绘制出压力-输出信号的曲线图，从而直观地了解压力变送器的测量特性和线性误差情况，为后续的数据处理提供参考依据。
压力变送器校准方法
压力变送器校准方法1.准备工作在进行压力变送器的校准之前，首先需要做好准备工作。
确保所使用的校准装置符合要求，并对其进行检查和校准。
2.校准装置的选择选择合适的校准装置对压力变送器进行校准。
常见的校准装置包括压力校准仪、压力表和真空泵等。
根据实际需要选择合适的校准装置。
3.校准前的准备在进行校准之前，需要对压力变送器进行一些准备工作。
首先，将压力变送器从工作系统中拆卸下来，并进行外观检查，确保没有损坏和腐蚀。
然后，将压力变送器清洁干净，以消除可能的污垢和杂质。
4.校准过程校准过程主要包括零点校准和量程校准两个步骤。
零点校准是指将压力变送器的输出信号调整为零时的压力值。
首先，将校准装置与压力变送器连接，并将校准装置的压力调整为零。
然后，调节压力变送器的零点校准螺丝，使其输出信号调整为零。
量程校准是指将压力变送器的输出信号调整为所需的压力范围内的准确值。
首先，将校准装置的压力调整到所需的压力值。
然后，调节压力变送器的量程校准螺丝，使其输出信号与所需压力值相匹配。
5.校准后的检查完成校准后，需要对压力变送器进行检查，确保其输出信号和所需压力值的匹配度。
可以使用校准装置进行检查，或将压力变送器重新连接到工作系统中进行实际应用测试。
6.校准记录在进行校准过程中，需要对校准操作和结果进行记录。
记录包括校准日期、校准装置型号、校准参数和校准结果等信息。
这些记录有助于对压力变送器的性能进行跟踪和评估。
需要注意的是，压力变送器的校准应该定期进行，以确保其准确性和稳定性。
校准的频率取决于使用环境和要求。
在校准过程中，应严格按照操作手册和校准装置的要求进行操作，以确保校准的准确性和可靠性。
压力变送器的校准方法
压力变送器的校准方法压力变送器是一种用于测量流体或气体压力变化的传感器，其性能需要保证准确可靠。
由于使用时间的不同，压力变送器的性能可能会发生变化，需要进行校准以确保精度。
本文将介绍压力变送器的校准方法。
基本原理压力变送器将被测量的压力变化转化为电信号进行输出，常见的信号有模拟信号和数字信号两种。
模拟信号通常是电压信号，其大小和被测量的压力成正比例关系。
数字信号则是将模拟信号转化为二进制代码输出。
压力变送器的校准基本原理是将已知标准的压力与压力变送器测得的压力进行比较，计算出误差并进行调整，以提高压力变送器的精度和准确性。
校准步骤第一步：准备工作在开始校准之前，需要做一些准备工作。
首先，需要选择一组标准压力装置，以用于与压力变送器进行比较。
其次，需要判断压力变送器的量程和精度等级，以选择合适的校准方法。
第二步：进行比较在校准之前，需要将压力变送器与标准压力装置连接起来，并对两者输出的压力进行比较。
比较时需要注意以下几个因素：1.温度影响：在比较之前，应保证压力变送器和标准压力装置的温度相同，否则温度变化会对校准结果造成影响。
2.接口连接：需要保证压力变送器和标准压力装置的接口连接牢固，避免压力泄漏。
3.压力范围：需要在压力变送器的量程范围内进行比较，避免超出量程范围。
第三步：计算误差比较后可以得到压力变送器和标准压力装置输出的压力值，可以计算出误差。
计算误差时需要考虑压力变送器的精度等级和误差范围等因素。
第四步：调整压力变送器在计算出误差后，需要对压力变送器进行调整，以减小误差。
根据压力变送器的精度等级和误差范围选择相应的调整方法。
第五步：再次比较和调整在进行了第四步的调整后，需要再次进行比较，以确认是否达到了校准的要求。
如果误差仍然超过了精度范围，则需要进行再次调整，直到符合要求为止。
结束语以上就是压力变送器的校准方法，需要注意进行比较和调整时一定要认真可靠，确保校准的精确性和准确性。
希望对使用压力变送器的人员提供一定的帮助。
智能压力变送器调校记录
智能压力变送器调校记录日期：xxxx年xx月xx日调校人员：xxx1.调校目的2.调校准备在进行调校之前，需要做好以下准备工作：-确保调校设备与智能压力变送器的连接正常。
-检查调校设备的准确性和稳定性，确保其能够提供可靠的校准信号。
-检查智能压力变送器的工作状态，确保其正常运行。
3.调校步骤3.1.连接设备将调校设备与智能压力变送器连接，确保连接牢固可靠。
检查连接线路，确保无松动或短路情况。
3.2.开始调校通过调校设备向智能压力变送器发送校准信号。
根据实际需要，可以选择手动或自动调校模式。
3.3.校准输出信号通过调整调校设备的输出信号，使其与实际压力值相匹配。
可以根据需求进行多次校准，以确保准确性和稳定性。
3.4.验证结果调校完成后，需要验证智能压力变送器的输出信号是否与实际压力值相匹配。
可以使用其他仪器或设备进行测量，以确保调校结果的可靠性。
4.调校记录针对智能压力变送器的每一次调校，都需要进行详细的记录，以便日后参考和追溯。
调校记录应包括以下内容：-调校日期、时间和地点；-调校设备的型号和序列号；-初始压力值和校准目标值；-调校过程中使用的校准方法和参数；-调校结果和校准误差；-验证结果和参考数据。
5.调校频率6.调校结果分析和处理根据调校记录，可以对智能压力变送器的调校结果进行分析和处理。
如果校准误差较大，可以考虑更换或修理设备；如果校准误差在可接受范围内，可以继续使用，并根据需要进行定期维护和校准。
7.调校记录保存所有的调校记录应进行保存，并按照一定的存档方式进行管理。
调校记录的保存时间应根据公司或行业规定进行确定。
以上为智能压力变送器调校记录的详细内容，通过这些记录可以确保智能压力变送器的准确性和稳定性，从而提高压力监测和控制的效果。
如何进行压力变送器调校
如何进行压力变送器调校：完成接线、调零、调满？
零点校验是对压力传感器进行校验，变送器中通常对应”ZERO TRIM“项，即变送器通过传感器认为的0kpa，而零点迁移是指在传感器测量正确的前提下，对4MA和20MA电流进行设置，使之分别对应两个压力测量值。
零点调校是指输入压力为0千帕时，变送器检测出的过程值PRESS （即测量值）也应为0KPA，但LRV测量下限是指4MA时所对应的压力值。
这两个不是一样的。
版权：慢慢来
首先弄清楚你变送器的厂家及型号，不同厂家调校不同。
例如ROSEMOUT3051,将电源正负极对应接好。
PWR接正极。
-接电源负极。
变送器打压下限，利用变送器上铭牌上的按钮按两秒设定，将压力打到压力上限，按满量程按钮调满点，测试各点误差，重复调节两个点直到满足精度要求
压力变送器现常使用的有两种：一是Ⅱ型的四线制（两根电源220V，两根信号0--10mA)；二是两线制智能变送器，两根导线既是电源（24V)线又是信号（4--20mA）线，把相应量程的电流表串入信号回路中，注意极性别接反了。
零位及满量程校准:
1)输入下限压力信号时，调整变送器输出电流(调零）为物理零位；加压至上限压力信号值时，调整输出电流（量程）为满量程，反复调整直至二者都达到要求；
2)根据运行要求进行零点的正或负迁移；
3)智能变送器初次校准时，应施加被测物理量进行校准，以后校准可以通过手操器进行校准。
压力变送器的故障调试方法 压力变送器是如何工作的
压力变送器的故障调试方法压力变送器是如何工作的压力变送器的故障调试方法压力变送器是一种用于测量工艺管道或罐体中气体、液体或蒸汽等液位的压力差，并将通过数据的转换、开方将测量的差压值转换成电流信号输出。
在日常的操作使用当中，总是避开不了会显现这样那样的故障情况。
面对差压变送器的故障现象，我们该如何解决呢。
下面，中国测量工具网的我就给大家介绍一下常见的差压变送器的故障调试方法。
（1）调查法：回顾故障发生前的打火、冒烟、异味、供电变化、雷击、潮湿、误操作、误维护和修理。
（2）直观法：察看回路的外部损伤、导压管的泄漏，回路的过热，供电开关状态等。
（3）检测法：断路检测：将怀疑有故障的部分与其它部分分开来，查看故障是否消失，假如消失，则确定故障所在，否则可进行下一步查找，如：智能差压变送器不能正常Hart远程通讯，可将电源从仪表本体上断开，用现场另加电源的方法为变送器通电进行通讯，以查看是否电缆是否叠加约2kHz的电磁信号而干扰通讯。
短路检测：在保证安全的情况下，将相关部分回路直接短接，如：差压变送器输出值偏小，可将导压管断开，从一次取压阀外直接将差压信号直接引到差压变送器双侧，察看变送器输出，以判定导压管路的堵、漏的连通性。
替换检测：将怀疑有故障的部分更换，判定故障部位。
如：怀疑变送器电路板发生故障，可临时更换一块，以确定原因。
分部检测：将测量回路分割成几个部分，如：供电电源、信号输出、信号变送、信号检测，按分部分检查，由简至繁，由表及里，缩小范围，找出故障位置。
压力变送器的日常维护压力变送器在安装时，压力接口不能泄露，确保量程及接线正确。
压力传感器及变送器的外壳一般需接地，信号电缆线不得与动力电缆混合铺设，传感器及变送器四周应避开有强电磁干扰.安装人员在安装使用压力变送器前应认真阅读产品样本及使用说明书。
假如碰到问题，应适时与技术人员交流，以免由于错误的安装，导致仪器的损坏。
压力变送器的日常维护：1、检查安装孔的尺寸：假如安装孔的尺寸不合适，传感器在安装过程中，其螺纹部分就很简单受到磨损。
压力变送器量程调整原理
压力变送器量程调整原理压力变送器量程调整原理，这个听起来像是工程师的专属语言，其实它和我们日常生活中的许多事情都很有关系，咱们就像在调整一台收音机，想要找到最清晰的频道。
这小小的变送器，它的作用可不小，能把压力转换成电信号，帮助我们监测和控制各种设备。
想象一下，如果你的家里的水管压力不稳，水龙头要么像个脱缰的野马，要么就像在睡觉，一滴水都不出，那可真是让人抓狂。
量程调整就好比给压力变送器设定一个范围，让它在这个范围内“听话”。
想象一下，您在家里给孩子设定了规矩，比如说，不能在客厅打闹，不能吃太多零食，压力变送器也是在设定自己的“规矩”。
当我们调整它的量程时，实际上就是告诉它，嘿，别超出这个范围哦，这样你才能正常工作。
调整量程的时候，我们要看看现场的实际情况，就像检查孩子的作业，得先了解他们到底学到了什么。
然后，咱们就得找到那个调节装置，可能是一个旋钮，也可能是个按钮，仿佛在给孩子的学习调皮捣蛋的地方打个叉，确保它能在正确的范围内运作。
这个过程就像是为变送器量身定制一件合适的衣服，既得舒适又不能太松垮。
说到这里，有点像给你家的小狗设定一个活动区域。
如果你让它在家里随便跑，它可能会把整个房间翻个底朝天。
但如果你给它设定个小小的“狗圈”，它就能在这个圈子里开开心心地玩耍，既安全又不会闯祸。
同样，压力变送器在调整了量程后，能准确地反应出压力的变化，不会因为压力过大或过小而出现误报。
在量程调整的过程中，还要特别注意它的输出信号，嘿，这可是很关键的。
就像家长得时刻关注孩子的表现，确保他们不走偏。
变送器的输出信号得在设定的范围内，如果超出了范围，就像孩子考试分数过低，你得及时调整策略，帮助他们提高。
这样才能保证它在不同情况下都能准确反馈。
设备的使用环境也会影响到量程的调整。
想象一下，如果你的孩子在学校里表现很好，回到家却突然变得很安静，可能是受到了什么影响。
这时候你得细心观察，找出问题所在。
同样，变送器在高温、高湿或者其他恶劣环境下工作时，它的表现也可能会变得不那么稳定。
