§4.中国邮递员问题（Chinese Postman Problem）1．问题的提出例5. 一个邮递员从邮局出发投递信件, 然后再返回邮局, 如果他必须至少一次地走过他负责投递范围内的每条街道, 街道路线如下图所示, 问选择怎样的路线才能使所走的路为最短?5 6 78问题的图论表述：在赋权G=[V, E]上找一条经每条边至少一次的权最小的圈。
1960年山东师范学院管梅谷教授首先提出此问题，并设计了一个“奇偶点表上作业法”，后来发现此法不是多项式算法，1973年，Edmonds和Johnson给出一个多项式算法。
2．哥尼斯堡七桥问题18世纪在哥尼斯堡城(今俄罗斯加里宁格勒)的普莱格尔河上有7座桥，将河中的两个岛和河岸连结，如下图所示。
城中的居民经常沿河过桥散步，于是提出了一个问题：能否一次走遍7座桥，而每座桥只许通过一次，最后仍回到起始地点。
3．Euler圈Euler圈：经图G的每条边的简单圈Euler图：具有Euler圈的图Euler图非Euler图下面讨论的图G允许有重边，且重边被认为是有区别的边。
伪Euler 圈：经图G 的每条边至少一次的圈点v 的次：与点V 关联的边的数目奇(偶)点：该点的次为奇(偶)数命题1：G 的奇点个数为偶数命题2：G 中有伪Euler 圈 ⇔ G 无奇点中国邮递员问题可表述为：在图G 中找一条权最小的伪Euler 圈。
对于邮递员来说，有些街道可能会重复走，原问题便转化为尽可能少走重复的 街道。
我们将这些重复的边组成的集合称可行集，即找最小的可行集。
命题3：E *是最小可行集 ⇔ωωμμμ()()()()*()*()e e e E E E e E E ≤∑∑∀μ∈∩∈∩\初等圈重复的边 非重复的边4．算法思路由命题1，简单图G 的奇点个数为偶数，可设为v 1 , v 2 , …, v 2k , 对每个1≤ i ≤k, 找v 2i − 1 至v 2i 的链p i ，将p i 的边重复一次。
中国邮递员问题 ppt课件
中国邮递员问题
管梅谷教授首先提出的方法是奇偶点图上作业 法（1962年）
Edmonds，Johnson（1973年）给出有效算法。
复杂度为 O(|V(G)|2|E(G)|)
中国邮递员问题
中国邮递员问题
解决这样的问题，可以采用奇偶 点图上作业法：如果在配送范围 内，街道中没有奇点，那么他就 可以从配送中心出发，走过每条 街道一次，且仅一次，最后回到 配送中心，这样他所走的路程也 就是最短的路程。
原来的问题可以叙述为在一个有奇点的图中， 要求增加一些重复边，使新图不含奇点，并且 重复边的总权为最小。
我们把使新图不含奇点而增加的重复边简称为 可行（重复边）方案，使总权最小的可行方案 为最优方案。
现在的问题是第一个可行方案如何确定？ 在确定一个可行方案后，怎么判断这个方案是
否为最优方案？ 若不是最优方案，如何调整这个方案？
Fleury算法的复杂度是 O(| E(G)|2)
中国邮递员问题
求欧拉回路的算法(回路算法)
算法思想: 首先得到一个回路C1, 再在剩
下的图G- C1中求一条与C1有公共顶点的
回路C2, 则C1与 C2构成一个更长的回路,
继续下去可得到含所有边恰好一次的回
路. 回路算法的复杂度是
O(|
E(G) |)
这个问题就是一笔画问题。
中国邮递员问题
管梅谷教授。
上海市人。1957年毕业于华 东师范大学数学系。历任 山东师范大学讲师、副教 授、教授、校长，中国运 筹学会第一、二届常务理 事，山东省数学学会第四 届副理事长，山东省运筹 学会第一届副理事长，山 东省世界语协会理事长。 是第六届全国政协委员。 从事运筹学及其应用的研 究，对最短投递路线问题 的研究取得成果。所提模 型在国外称为中国投递问 题。
中国邮递员问题
管梅谷
管梅谷教授。 上海市人。1957年毕业于华 东师范大学数学系。历任 山东师范大学讲师、副教 授、教授、校长，中国运 筹学会第一、二届常务理 事，山东省数学学会第四 届副理事长，山东省运筹 学会第一届副理事长，山 东省世界语协会理事长。 是第六届全国政协委员。 从事运筹学及其应用的研 究，对最短投递路线问题 的研究取得成果。所提模 型在国外称为中国投递问 题。
求解。
推广的中国邮递员问题： 混合图的中国邮递员问题，有各种限制 的中国邮递员问题，动态网络的中国邮 递员问题。 其他相关问题-旅行售货员（TSP）问题， 灾清巡视路线。
谢谢!
v1 2 5 v2 5 9 v3 v4 图2 3 v8
4
3
v7
6
v9 4 4 4
v6
4
v5
这样就得到初始方案.在这个图中，没有奇点， 故称它为欧拉图。对应于这个可行方案，重复 边总权为51。
思考
这样的可行方案是不是只有一种呢？ 在确定一个可行方案后，怎么判断这个方案是 否为最优方案？ 若不是最优方案，如何调整这个方案？
欧拉图及求欧拉回路的算法
欧拉行迹—含所有边恰好一次的行迹 欧拉回路—含所有边恰好一次的回路 欧拉图—存在欧拉回路的图
设G是连通图, 下列命题等价: (1) G是欧拉图. (2) 每个顶点的度数都是偶数. (3) G是两两无公共边的圈的并.
欧拉图及求欧拉回路的算法
求欧拉回路的算法(Fleury算法，1921年) 算法思想: “过河拆桥,尽量不走独木桥”. 即若已选定迹 Wi v0e1v1e2 eivi , 从 G Wi 中选 取下一条边 ei 1 使得ei 1 与 vi 相关联, 且ei 1 不是 G Wi 的桥, 除非无边可选.
中国邮递员问题
3, 一般情况下的邮路问题
当 G ( V , E )不是欧拉图也无欧拉 道路,即奇次 顶点数大于 2时,邮路必须重复更多 的边. Edmonds 算法
思想:利用奇次结点之 间的完美匹配来确定重 复边, 使欧拉图具有最优邮路 . 步骤: 1,求出 G 的所有奇次结点之间的 最短路径和距离. 2,以 G 的所有奇次结点为结点 (必为偶数),以他们 之间 最短距离为结点之间边 的权,得到一次完全图 G1 ; 3,将 M 中的匹配边( v i , v j)写成 v i 与 v j 之间最短路径 所经过的边集合 E ij ; 4,令 G = G U { E ij ( v i , v j ) ∈ M }, 则G是欧拉图,找到最优解 .
定理: 连通无向图 G (V , E )是欧拉图 每个顶点 的度数均为偶数.
推论1:连通无向图 G为欧拉图 G的边集可划分 为若干简单回路.
二,中国邮路问题
给定一个连通赋权图 G,要求一条回路经过 每边至少一次,且此回 路的权和最小.
1,最理想的情况 若G是一个连通的欧拉图, 则有欧拉回路.这时 每边只需经过一次,回 路长度(权和)为 L(c ) = ∑ w ij

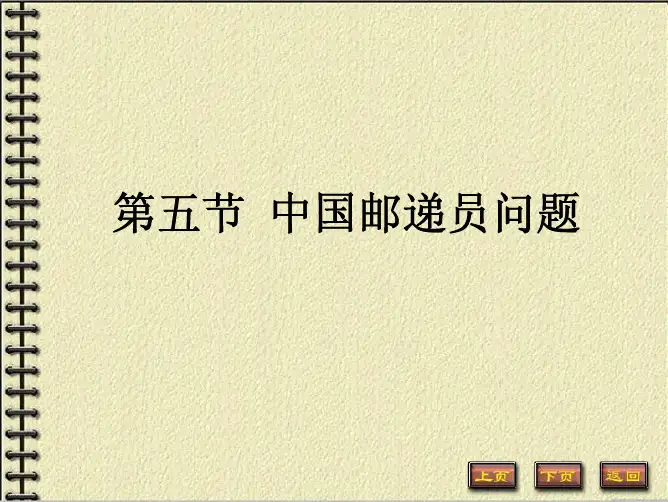

第五节 中国邮递员问题
