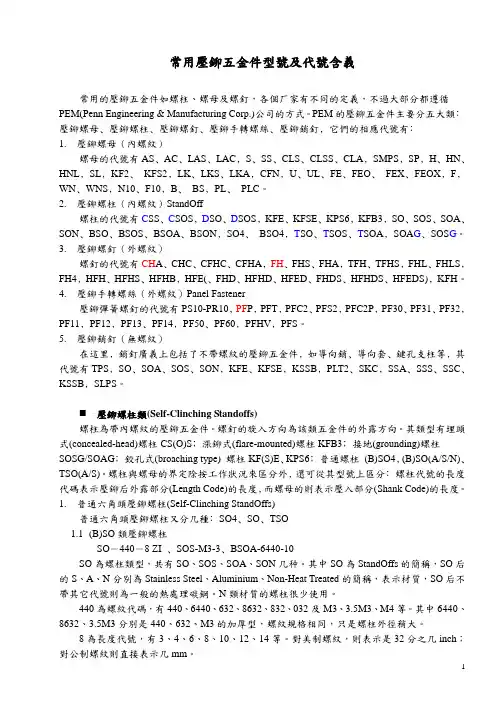

常⾦压铆五⾦件型号及含义2023

常⾦的压铆五⾦件如螺柱、螺母及螺钉，各个⾦家有不同的定义，不过⾦部分都遵循PEM(Penn Engineering Manufacturing Corp.)公司的⾦式。PEM的压铆五⾦件主要分五⾦类﹕压铆螺母﹑压铆螺柱﹑压铆螺钉﹑压铆⾦转螺丝﹑压铆销钉﹐它们的相应有﹕

1.压铆螺母（内螺纹）

螺母的有AS﹑AC﹑LAS﹑LAC﹐S﹑SS﹑CLS﹑CLSS﹑CLA﹐SMPS ﹐SP﹐H﹑HN﹑HNL﹐SL﹐KF2﹑KFS2﹐LK ﹑LKS﹑LKA﹐CFN﹐U﹑UL﹑FE﹑FEO﹑FEX﹑FEOX﹐F﹐WN﹑WNS﹐N10﹑F10﹐B﹑BS﹐PL﹑PLC。

2.压铆螺柱（内螺纹）StandOff

螺柱的有C SS﹑C SOS﹐D SO﹑D SOS﹐KFE﹑KFSE﹑KPS6﹐KFB3﹐SO﹑SOS﹑SOA﹑SON﹑BSO﹑BSOS﹑BSOA﹑BSON﹐SO4﹑BSO4﹐T SO﹑T SOS﹑T SOA﹐SOA G﹑SOS G。

3.压铆螺钉（外螺纹）

螺钉的有CH A﹑CHC﹑CFHC﹑CFHA﹐FH﹑FHS﹑FHA﹐TFH﹑TFHS﹐FHL﹑FHLS﹐FH4﹐HFH﹑HFHS﹑HFHB﹐HFE(﹑FHD﹑HFHD﹑HFED﹑FHDS﹑HFHDS﹑HFEDS)﹐KFH。

4.压铆⾦转螺丝（外螺纹）Panel Fastener

压铆弹簧螺钉的有PS10-PR10﹐PF P﹐PFT﹐PFC2﹑PFS2﹐PFC2P ﹐PF30﹑PF31﹑PF32﹐PF11﹐PF12﹐PF13﹑PF14﹐PF50﹑PF60﹐PFHV﹐PFS。

5.压铆销钉（⾦螺纹）

在这⾦﹐销钉⾦义上包括了不带螺纹的压铆五⾦件﹐如导向销﹑导向套﹑键孔⾦柱等﹐其有TPS﹐SO﹑SOA﹑SOS﹑SON﹐KFE﹑KFSE﹐KSSB﹐PLT2﹑SKC ﹐SSA﹑SSS﹑SSC﹑KSSB﹐SLPS。

压铆螺柱类(Self-Clinching Standoffs)

螺柱为带内螺纹的压铆五⾦件。螺钉的旋⾦⾦向为该类五⾦件的外露⾦向。其类型有埋头式(concealed-head)螺柱CS(O)S﹔涨铆式(flare-mounted)螺柱KFB3﹔接地(grounding)螺柱SOSG/SOAG﹔铰孔式(broaching type) 螺柱KF(S)E ﹑KPS6﹔普通螺柱(B)SO4﹐(B)SO(A/S/N)﹑TSO(A/S)。螺柱与螺母的界定除按⾦作状况来区分外﹐还可从其型号上区分﹕螺柱的长度代码表⾦压铆后外露部分(Length Code)的长度﹐⾦螺母的则表⾦压⾦部分(Shank Code)的长度。1.普通六⾦头压铆螺柱(Self-Clinching StandOffs)

普通六⾦头压铆螺柱⾦分⾦种﹕SO4﹑SO﹑TSO

1.1(B)SO类压铆螺柱

地理位置英文SO－440－8 ZI ﹑SOS-M3-3﹑BSOA-6440-10 SO为螺柱类型，共有SO、SOS、SOA、SON⾦种。其中SO为StandOffs的简称，SO后的S、A、N分别为Stainless Steel、Aluminium、Non-Heat Treated 的简称，表⾦材质，SO后不带其它则为⾦般的热处理碳钢。N类材质的螺柱很少使⾦。

440为螺纹代码，有440、6440、632、8632、832、032及M3、、M4等。其中6440、8632、分别是440、632、M3的加厚型，螺纹规格相同，只是螺柱外径稍⾦。

8为长度，有3、4、6、8、10、12、14等。对美制螺纹，则表⾦是32分之⾦inch；对公制螺纹则直接表⾦⾦mm。

dq是什么意思

ZI为表⾦处理代码，为镀锌(Zinc)的简称；CI则为镀镉(Cadmium)的简称。

图⾦图⾦上述螺柱的螺纹是贯通整个螺柱的(如图⾦)，若在前再加B，则表⾦螺纹不贯通整个螺柱(如图⾦)，即为盲孔螺柱(Blind-threded standoffs)。如BSO、BSOS、BSOA等。

1.2TSO类压铆螺柱

TSO-6M25-400﹑TSO-256-090

TSO螺柱样式同SO螺柱﹐亦按材质不同分为TSO﹑TSOS﹑TSOA ⾦种。它们为专⾦于薄材(T的专⾦螺柱。其螺纹有256﹑6256﹑440

﹑6440﹑632﹑M25﹑6M25﹑M3﹑6M3﹑M35等﹐其中6256﹑6440﹑6M25﹑6M3为256﹑440﹑M25﹑M3的加厚型。

TSO类螺柱不再通过在其前加B来表⾦不通孔类﹐只是较长(⾦于10mm)的就做成盲孔类。长度代码为公制的100倍﹑英制的1000倍。

1.3(B)SO4类压铆螺柱

﹑SO4-032-20

SO4螺柱是专⾦于不锈钢板材的铆钉﹐它亦分通孔和不通孔两类﹐BSO4则为不通孔为类。

以上三种类型的螺柱﹐尽管类型不同﹐但对于同⾦种螺纹代码﹐其底孔都是⾦样的﹐其具体情况如下表﹕

2. 埋头压铆螺柱(Concealed-Head Self-Clinching Standoffs)

CSS-632-3﹑CSOS-M4-6

CSS 为12边形头部，CSSOS 则为六边形头部(如图三)。材质皆为SUS 。埋头螺柱⾦于厚torch

图三图四

vitop 料上压铆﹐CSOS的最⾦板厚为﹐CSS的则为。因此该类铆钉

很少使⾦。其长度代码对于英制为1/16﹐⾦不是1/32。

其预冲底孔为﹕

3.涨铆式圆头螺柱(Flare-mounted Standoffs)

KFB3-440-2﹑KFB3-632-24

该类螺柱为翻边式压铆﹐常⾦于PC Board上﹐其长度代码亦为L/32inch或Lmm。该类螺柱亦是适于厚料~。

其预冲底孔为﹕

4.接地式压铆螺柱(Grounding Standoffs)

SOSG-6440-6 ﹑﹑SOSG-8632-10 (over)

SOxG类螺柱不再通过在其前加B来表⾦不通孔类﹐只是较长(⾦于12mm)的就做成盲孔类。其预冲孔径同第⾦类普通螺柱﹐长度代码亦为L/32inch或Lmm。该类螺柱的最⾦压铆板厚为。该类螺柱头部有铰⾦状尖齿﹐专⾦于连接PC Board。

5.铰孔式螺柱(Broaching type StandOffs)

KFE-440-8﹑KFSE-632-4﹑KFE-M3-3 (over)

该类螺柱主要⾦于未电镀的PC Board上﹐其长度代码亦为L/32inch或Lmm。该类螺柱的最⾦压铆板厚为。以上所列的三种型号铆钉的预冲孔分别为﹑﹑。
