变压器典型习题解答
变压器习题及详解答案.docx
课时练变压器说明： 5、8 为多项选择题，其他的均为单项选择题。
1．一台理想变压器，原、副线圈匝数分别为n 和 n ，正常工作时的输入电压、电流、电功率12分别是 U 、I 、 P，输出电压、电流、电功率分别是U、 I 、 P ，已知 n ＜ n ，则（）11122212A．U＜U，P＝P B．P＝P，I＜I21212121C．I1＜I2，U1＞U2D．P1＞P2，I1＞I22．如图所示，理想变压器原、副线圈的匝数比n1∶ n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R 相连组成闭合回路。
当直导线AB 在匀强磁场中沿导轨匀速地向右做切割磁感线运动时，电流表A1的读数为12 mA，那么电流表A2的读数为（）A． 0B． 3 mAC． 48 mAD．与R大小有关3．将输入电压为220 V ，输出电压为 6 V 的理想变压器改绕成输出电压为30 V 的变压器，副线圈原来是30 匝，原线圈匝数不变，则副线圈新增匝数为（）A． 120 匝B． 150 匝 C ． 180 匝 D ．220 匝4．如图甲、乙所示电路中，当A、B 接10V 交变电压时，C、D间电压为 4V，M、N接 10 V直流电压时， P、 Q间电压也为 4 V 。
现把C、D接 4 V 交流，P、Q接 4 V 直流，下面哪个选项可表示、间和、间的电压（）A B M NA． 10 V 10 V B．10 V 4 V C． 4 V 10 VD． 10 V 05．如图 (a) 所示，左侧的调压装置可视为理想变压器，负载电路中＝55AR想电流表和电压表。
若原线圈接入如图(b) 所示的正弦交变电压，电压表的示数为110 V，下列表述正确的是（）A．电流表的示数为 2 AB．原、副线圈匝数比为1∶2C．电压表的示数为电压的有效值D．原线圈中交变电压的频率为100 Hz6．如图所示，为一理想变压器，S 为单刀双掷开关，P 为滑动变阻器触头，U1为加在原线圈两端的电压， I 1为原线圈中的电流强度，则以下说法错误的是（）A．保持U1及P的位置不变， S 由a合到b时，I1将增大B．保持P 的位置及1 不变，S由b合到a时，R消耗的功率将减小UC．保持U1不变， S 合在a处，使P上滑，I1将增大D．保持P的位置不变，S 合在a处，若U1增大，I1将增大7．如图所示，在铁芯上、下分别绕有匝数n1＝800和 n2＝200的两个线圈，上线圈两端与u＝51sin314 t V 的交流电源相连，将下线圈两端接交流电压表，则交流电压表的读数可能是（）A． V B．VC． V D．V8．某同学设计的家庭电路保护装置如图所示，铁芯左侧线圈L1由火线和零线并行绕成。
变压器典型练习题6(有答案)
变压器典型练习题6（有答案）1．一理想变压器的原、副线圈的匝数比为3∶1，在原、副线圈的回路中分别接有阻值相同的电阻，原线圈一侧接在电压为220V 的正弦交流电源上，如图所示。
设副线圈回路中电阻两端的电压为U ，原、副线圈回路中电阻消耗的功率的比值为k ，则（ ）A ．U =66V ，k =19B ．U =22V ，k =19C ．U =66V ，k =13D ．U =22V ，k =13 【答案】A 【知识点】变压器原理；变压器的应用【解析】【解答】设原、副线圈中的电流分别大小分别为I 1、I 2，则I 1I 2=n 2n 1=13，故k =I 12R I 22R =19设原线圈两端的电压为U 1，则U 1U =n 1n 2=31，故U 1=3U ，而原线圈上电阻分担的电压为U R =I 1R =n 2n 1I 2R =U 3，故13U +3U =220V ，解得：U=66 V ，故A 正确，BCD 错误； 故答案为：A 。
【分析】先根据理想变压器原、副线圈匝数与电流关系求得电流关系，再根据P =I 2R 计算原、副线圈回路中电阻消耗的功率的比值k ；根据理想变压器原、副线圈匝数与电压关系求得电压关系，根据欧姆定律求得原线圈电阻分得的电压，根据串并联知识求得副线圈回路中电阻两端的电压U 。
2．如图是手机无线充电器的模型，其工作原理与理想变压器相同，已知发射、接收线圈匝数比n 1：n 2=5：1，C ，D 端输出电流i =√2sin(2π×105t)(A)，则A 、B 端输入电流的（ ）A．频率为50kHz B．周期为2×10−5s C．有效值为0.2A D．最大值为√2A 【答案】C【知识点】变压器原理【解析】【解答】AB．变压器不改变周期和频率，所以周期为T=2πω=10−5s频率为f=1T=105Hz=100kHzAB不符合题意；CD．C，D端输出电流的最大值为√2A，由n1n2=I2mI1m可得A、B端输入电流的最大值为I1m=√25AA、B端输入电流的有效值为I1=1m√2=0.2AC符合题意，D不符合题意。
变压器习题与解答
第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dtd Ne 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。
又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。
1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。

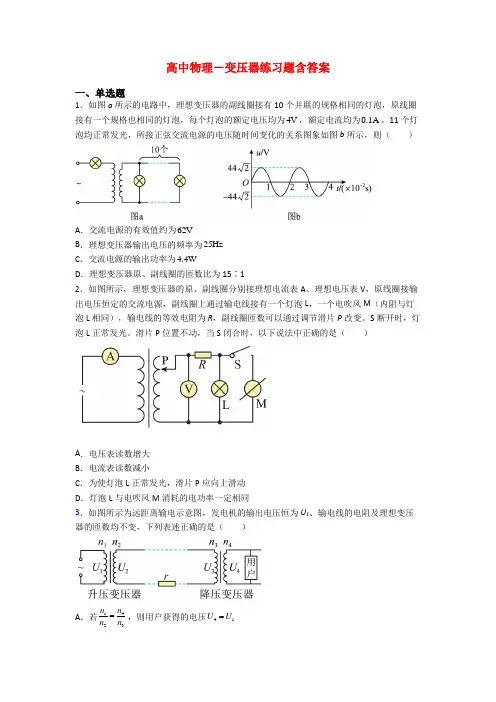

高中物理-变压器练习题含答案
高中物理－变压器练习题含答案一、单选题1．如图a 所示的电路中，理想变压器的副线圈接有10个并联的规格相同的灯泡，原线圈接有一个规格也相同的灯泡，每个灯泡的额定电压均为4V ，额定电流均为0.1A 。
11个灯泡均正常发光，所接正弦交流电源的电压随时间变化的关系图象如图b 所示，则（ ）A ．交流电源的有效值约为62VB ．理想变压器输出电压的频率为25HzC ．交流电源的输出功率为4.4WD ．理想变压器原、副线圈的匝数比为15∶12．如图所示，理想变压器的原、副线圈分别接理想电流表A 、理想电压表V ，原线圈接输出电压恒定的交流电源，副线圈上通过输电线接有一个灯泡L ，一个电吹风M （内阻与灯泡L 相同），输电线的等效电阻为R ，副线圈匝数可以通过调节滑片P 改变。
S 断开时，灯泡L 正常发光。
滑片P 位置不动，当S 闭合时，以下说法中正确的是（ ）A ．电压表读数增大B ．电流表读数减小C ．为使灯泡L 正常发光，滑片P 应向上滑动D ．灯泡L 与电吹风M 消耗的电功率一定相同3．如图所示为远距离输电示意图，发电机的输出电压恒为U 1、输电线的电阻及理想变压器的匝数均不变，下列表述正确的是（ ）A ．若1423n n n n =，则用户获得的电压41U U =B ．若用户开启的用电器增多，则升压变压器输出的2U 增大C ．若用户开启的用电器增多，则输电线消耗的功率增大D ．若用户开启的用电器增多，则发电机输出的功率减小4．如图是变电所为市区用户供电的示意图。
变压器的输入电压是电网的电压，可视为不变。
变压器视为理想变压器，其变压比通过P 上下可调，输电线的电阻为0R ，则（ ）A ．用户减少时，0R 上的功率增大B ．用户减少时，用户获得的电压不变C ．用户增多时，电流表A 的示数减小D ．用户增多时，用户获得的电压要维持不变，应将P 适当上调使得原线圈的匝数减小 5．由半导体材料制成的热敏电阻，电阻率随温度的升高而减小，经常用于火警报警装置。
变压器知识习题及答案
变压器知识习题及答案一、填空题1、油浸式电力变压器一般是由铁芯、绕组、（）绝缘套管和冷却系统五大部分组成。
2、变压器油起着散热和（）的作用。
3、将连接组别为y , dl 的三相变压器改接为Y, Yno。
如果一次侧的额定电电压不变，则二次侧的额定电压为原来的√3倍，其容量不变。
4、变压器空载运行时，由于（）很小，铜损近似为零。
5、变压器空载运行时的主磁通与额定运行时主磁通相同，所以变压压器的空载损耗似等于（）损耗。
6、变压器运行中温度最高的部位是（），温度最低的是变压器油。
7、当变压器负载系数为（）时，其效率最高。
8、变压器绕组损耗分为基本损耗和附加损耗,其中基本损耗耗是（）。
9、一台油浸自冷式变压器，当周围围空气温度为 32℃时，其上层油温为I 60°'C ，则上层油的温升为（）。
10.变压器空载电流的无功分量很大，而（）分量很小，因此变压器空载运行行时的功率因素很低。
11.变压器空载试验的目的是测量（）损耗和空载电流。
12、变压器并列运行的目的是：（）和提高供电可靠性。
13、变压器的相电压变比等于原边、副边绕组的（）之比。
14、变压器过负荷时的声音是（）。
15、变压器呼吸器中的硅胶受潮后，其颜色变为（）。
16、电力变压器的交流耐压试验，是考核变压器的（）绝缘。
17、测定电力变压器的变压比，一般采用的试验仪器是（）。
18、常用的电压互感器在运行时相当于一个空载运行的降压变压器，它的二次电压基本上等于二次（）。
19、电压互感器按其工作原理可分为（）原理和电容分压原理。
20、电流互感器二次侧的额定电流一般为（）安培，电压互感器二次侧的电压一般为（）伏，这样，可使测量仪表标准化。
二、选择题1、并列运行变压器的变压比不宜超过（）。
A、 2：1 B：3:1 C：4：1 D：5：12、变压器轻瓦斯保护正确的说法是（）。
A.作用于跳闸 B、作用于信号 C.作用于信号及跳闸 D.都不对3、带有瓦斯继电器的变压器，安装时其顶盖沿瓦斯继电器方向的的升高场坡度为（）。
高中物理：变压器练习题含答案
高中物理：变压器练习题含答案一、单选题1．如图所示的电路中，变压器为理想变压器，定值电阻R 1、R 2的阻值均为2Ω，理想二极管与电阻R 1并联，在变压器原线圈输入1002sin50πt （V ）的交流电压，变压器原副线圈的匝数比为5：1，则变压器原线圈输入的功率为（ ）A ．100WB ．125WC ．150WD ．175W2．如图甲所示，理想变压器原、副线圈的匝数之比为44：9， b 是原线圈的抽头，且其恰好位于原线圈的中心，S 为单刀双掷开关，负载电阻为R ，电表均为理想电表，在原线圈c 、d 两端接入如图乙所示的正弦交流电，下列说法中正确的是（ ）A ．当S 与a 连接，2110s -=⨯t 时，电流表的示数为0B ．无论S 与a 或b 相连，1s 内电阻R 上电流方向均改变100次C ．将S 由a 拨向b 后时，电压表示数将变为原来的一半D ．将S 由a 拨向b 后时，电阻R 消耗的功率变为原来的2倍3．氮化镓手机充电器具有体积小、功率大、发热量少的特点，图甲是这种充电器的核心电路。
交流电经前端电路和氨化镓开关管后，在ab 端获得如图乙所示的高频脉冲直流电，经理想变压器降压后在cd 端给手机充电，则正常工作时，变压器cd 输出端（ ）A ．输出的电压也是直流电压B ．输出电流的频率为2TC．输出电流的有效值大于ab端输入电流的有效值D．需将输入电压转变为交流电，输出端才会有电压输出4．如图所示的电路中，M、N端接电压有效值恒定的正弦交流电源，理想变压器的原副线圈分别与定值电阻相连，电表均为理想电表，将变压器副线圈滑片缓慢向下移动，在此过程中，以下说法正确的是（）A．电流表1A示数减小B．电压表1V示数增大C．电阻1R功率减小D．正弦交流电源输出功率增大5．互感器又称仪用变压器，是电流互感器和电压互感器的统称。
它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。
如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A．a是交流电压表，b是交流电流表B．2T的原、副线圈匝数比为100:1C．高压线路输送的电流为1AD．高压线路输送的电功率为42.210kw6．如图所示为两个互感器，在图中圆圈内a、b表示电表，已知电压比为100，电流比为10，电压表的示数为220V，电流表的示数为10A，则（）A．a为电流表，b为电压表B．a为电压表，b为电流表C．线路输送电功率是2200WD．b能测量稳恒直流电路的电压7．如图所示，理想变压器输入电压保持不变，副线圈接有两个灯泡和一个定值电阻R，电流表、电压表均为理想电表。
变压器习题答案
第三章 变压器一、填空：1. 变压器空载运行时功率因数很低，其原因为 。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
2. 变压器的副端是通过 对原端进行作用的。
答：磁动势平衡和电磁感应作用。
3. 引起变压器电压变化率变化的原因是 。
答：负载电流的变化。
4. 联接组号不同的变压器不能并联运行，是因为 。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
5. 变压器副边的额定电压指 。
答：原边为额定电压时副边的空载电压。
6. 通过 和 实验可求取变压器的参数。
答：空载和短路。
7. 变压器的结构参数包括 ， ， ， ， 。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
8. 在采用标幺制计算时，额定值的标幺值为 。
答：1。
9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。
答：主磁通，漏磁通。
10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。
答：自耦变压器。
11. 并联运行的变压器应满足（1） ，（2） ，（3） 的要求。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。
答：可变损耗，不变损耗。
二、选择填空1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，则 。
A ：副边电压变化率Δu 越大，效率η越高，B ：副边电压变化率Δu 越大，效率η越低，C ：副边电压变化率Δu 越大，效率η越低，D ：副边电压变化率Δu 越小，效率η越高。
答：D2. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。
A ： 808.3A ， B: 56A ，C: 18.67A ， D: 32.33A 。
高中物理 变压器专项练习题含答案
高中物理变压器专项练习题含答案一、单选题1．美国使用的电吹风在120V的电压下正常工作，现将它在标准电压为220V的中国使用，则下列说法正确的是（）A．要使电吹风正常工作，所需变压器的原、副线圈匝数比应为6:11B．标准电压220V指的是交流电的有效值C．标准电压220V指的是交流电的峰值D．变压器中匝数少的线圈导线较细，匝数多的线圈导线较粗2．如图为远距离输电示意图，发电机的输出电压和输电线的电阻、理想变压器匝数均不变，且n1∶n2=n4∶n3。
当用户用电器的总电阻减小时（）A．U1∶U2=U3∶U4B．用户的电压U4增大C．用户消耗的功率等于发电机的输出功率D．输电线上损失的功率增大3．远距离输电的原理图如图所示，升压变压器的原、副线圈的匝数之比为a，降压变压器的原、副线圈的匝数之比为b，输电线的总电阻为R，升压变压器和降压变压器均为理想变压器，发电厂输出的电压恒为U。
若由于用户的负载变化，使电压表V2的示数增大了∆U，则下列判断正确的是（）A．电压表的V1示数增大B．电流表A2的示数减小了U R ∆C．电流表A1的示数减小了b UR∆D．输电线损耗的功率减小了2b URR∆⎛⎫⎪⎝⎭4．图所示为一理想变压器，其中a、b、c为三个额定电压相同的灯泡，输入电压m sin100t(V)u Uπ=。
当输入电压为灯泡额定电压的8倍时，三个灯泡刚好都正常发光。
下列说法正确的是（）UA．三个灯泡的额定电压为m8B．变压器原、副线圈匝数比为9：2C．流过灯泡c的电流，每0.02s方向改变一次D．此时灯泡a和b消耗的电功率之比为2：75．互感器又称仪用变压器，是电流互感器和电压互感器的统称。
它能将高电压变成低电压、大电流变成小电流，用于测量或保护系统。
如图所示，1T、2T是监测交流高压输电参数的互感器，a、b是交流电压表或交流电流表，若高压输电线间电压为220kV，1T的原、副线圈匝数比为1:100，交流电压表的示数为100V，交流电流表的示数为1A，则（）A．a是交流电压表，b是交流电流表B．2T的原、副线圈匝数比为100:1C．高压线路输送的电流为1AD．高压线路输送的电功率为42.210kw6．如图所示，在某一输电线路的起始端接入两个互感器，原、副线圈的匝数比分别为1000：1和1：100，已知电压表的示数为22V，电流表的示数为1A，则线路输送的电功率是（）A．220W B．22kWC．220kW D．2200kW7．我国目前既是世界上唯一用特高压输电技术进行远距离输电的国家，也是全球特高压输电线最长、核心专利最多、技术最完备的国家。
变压器习题与解答
第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dtd Ne 022φ-=, 可知 , 2211N e N e =，所以变压器原、副两边每匝感应电动势相等。
又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。
1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
第三章 变压器习题答案
第三章 变压器一、填空：1. 变压器空载运行时功率因数很低，其原因为 。
答：激磁回路的无功损耗比有功损耗大很多，空载时主要由激磁回路消耗功率。
2. 变压器的副端是通过 对原端进行作用的。
答：磁动势平衡和电磁感应作用。
3. 引起变压器电压变化率变化的原因是 。
答：负载电流的变化。
4. 联接组号不同的变压器不能并联运行，是因为 。
答：若连接，将在变压器之间构成的回路中引起极大的环流，把变压器烧毁。
5. 变压器副边的额定电压指 。
答：原边为额定电压时副边的空载电压。
6. 通过 和 实验可求取变压器的参数。
答：空载和短路。
7. 变压器的结构参数包括 ， ， ， ， 。
答：激磁电阻，激磁电抗，绕组电阻，漏电抗，变比。
8. 在采用标幺制计算时，额定值的标幺值为 。
答：1。
9. 既和原边绕组交链又和副边绕组交链的磁通为 ，仅和一侧绕组交链的磁通为 。
答：主磁通，漏磁通。
10. 变压器的一次和二次绕组中有一部分是公共绕组的变压器是 。
答：自耦变压器。
11. 并联运行的变压器应满足（1） ，（2） ，（3） 的要求。
答：（1）各变压器的额定电压与电压比应相等；（2）各变压器的联结组号应相同；（3）各变压器的短路阻抗的标幺值要相等，阻抗角要相同。
12. 变压器运行时基本铜耗可视为 ，基本铁耗可视为 。
答：可变损耗，不变损耗。
二、选择填空1. 三相电力变压器带电阻电感性负载运行时，负载电流相同的条件下， cos 越高，则 。
A ：副边电压变化率Δu 越大，效率η越高，B ：副边电压变化率Δu 越大，效率η越低，C ：副边电压变化率Δu 越大，效率η越低，D ：副边电压变化率Δu 越小，效率η越高。
答：D2. 一台三相电力变压器N S =560kVA ，N N U U 21 =10000/400(v), D,y 接法，负载时忽略励磁电流，低压边相电流为808.3A 时，则高压边的相电流为 。
A ： 808.3A ， B: 56A ，C: 18.67A ， D: 32.33A 。
变压器习题答案精选全文完整版
可编辑修改精选全文完整版变压器习题答案第一单元变压器的分类、结构和原理课题一变压器的分类和用途一、填空题1．变压器是一种能变换_交流__电压，而____频率___不变的静止电气设备。
2．变压器的种类很多，按相数分，可分为单相和三相变压器；按冷却方式分，可分为__油浸_风冷式、自冷式和__干式___变压器。
3．电力系统中使用的电力变压器，可分为__升压__变压器、___降压____变压器和__配电_____变压器。
二、判断题(在括号内打“√”或打“×”)1．在电路中所需的各种直流电，可以通过变压器来获得。
(× )2．变压器的基本工作原理是电流的磁效应。
(× )三、简答题1．为什么要高压送电?在传输功率一定时，升高输电电压就可以降低输电电流，这样就可以减小输电线路上的损耗。
2．变压器能改变直流电压吗?不能如果接上直流电压会发生什么现象?副边无输出，原边或电源将会烧毁。
为什么?接直流电源时，铁芯中产生稳恒磁场，原、副边都不会产生感生电动势。
课题二变压器的结构与冷却方式一、填空题1．变压器的绕组常用绝缘铜线或铜箔绕制而成。
接电源的绕组称为____一次侧___；接负载的绕组称为__二次侧____。
也可按绕组所接电压高低分为___高压绕组____和___低压绕组____。
按绕组绕制的方式不同，可分为同心绕组和交叠绕组两大类型。
’2．变压器的铁心常用__硅钢片_____叠装而成，因线圈位置不同，可分为___芯式____和__壳式___两大类。
3．气体继电器装在____油枕___ 与___油箱____之间的管道中，当变压器发生故障时，气体继电器就会过热而使油分解产生气体。
4．绝缘套管穿过___油箱盖____，将油箱中变压器绕组的___输入、输出线____从箱内引到箱外与__电网_____相接。
5．绝缘套管由外部的__瓷套_____和中间的___导电杆____组成。
对它的要求主要是____绝缘性能___和____密封性能___要好。
变压器习题及其答案
第二章 变压器2-1 什么叫变压器的主磁通，什么叫漏磁通？空载和负载时，主磁通的大小取决于哪些因素？答：变压器工作过程中，与原、副边同时交链的磁通叫主磁通，只与原边或副边绕组交链的磁通叫漏磁通。
由感应电动势公式Φ=1144.4fN E 可知，空载或负载情况下11E U ≈，主磁通的大小取决于外加电压1U 、频率f 和绕组匝数1N 。
2-2 一台50Hz 的变压器接到60Hz 的电源上运行时，若额定电压不变，问激磁电流、铁耗、漏抗会怎样变化答：（1）额定电压不变，则'1'11144.444.4Φ=Φ=≈N f fN E U N又5060'=f f ⇒6050'=ΦΦ， 即Φ=Φ5'磁通降低，此时可认为磁路为线性的，磁阻sl R m μ=不变，励磁磁势m m R N I Φ=⋅1，∴m m I I 65'=； （2）铁耗：βαf B p m Fe ∝，βα> 铁耗稍有减小；（3）σσσπ11''1562x L f x =⋅=， σσσπ22''2562x L f x =⋅= 2-3 在导出变压器的等效电路时，为什么要进行归算？归算是在什么条件下进行的？ 答：因为变压器原、副边只有磁的联系，没有电的联系，两边电压21E E ≠、电流不匹配，必须通过归算，才能得到两边直接连接的等效电路；归算原则：保持归算前后副边的磁动势不变。
2-4 利用T 型等效电路进行实际问题计算时，算出的一次和二次侧电压、电流和损耗、功率是否为实际值，为什么？答：一次侧没有经过归算，所以为实际值；二次侧电压、电流不是实际值，因为归算前后绕组匝数不同，但损耗、功率为实际值。
2-5 变压器的激磁阻抗和等效漏阻抗如何测定？答：激磁阻抗由空载试验测量；等效漏阻抗由短路试验测量。
（具体测量方法略）2-14 有一台三相变压器，额定容量kKA S N 5000=，额定电压kV kV U U N N 3.61021=，Y,d 联结，试求：（1）一次、二次侧的额定电流；（2）一次、二次侧的额定相电压和相电流。
变压器练习题及答案解析
1．(2011年济南高二检测)理想变压器原、副线圈匝数比为10∶1，以下说法中正确的是( )A ．穿过原、副线圈每一匝磁通量之比是10∶1B ．穿过原、副线圈每一匝磁通量的变化率相等C ．原、副线圈每一匝产生的电动势瞬时值之比为10∶1D ．正常工作时原、副线圈的输入、输出功率之比为1∶1解析：选BD.对理想变压器，B 选项认为无磁通量损漏，因而穿过两个线圈的磁通量相同，磁通量变化率相同，因而每匝线圈产生的感应电动势相等，才导致电压与匝数成正比；D 选项可以认为忽略热损耗，故输入功率等于输出功率．2．(2011年包头高二检测)理想变压器正常工作时，若增加接在副线圈两端的负载，则( )A ．副线圈中电流增大B ．副线圈输出的电功率减小C ．原线圈中电流不变D ．原线圈输入的电功率增大解析：选AD.由于U 1、U 2不变，负载增加，用电器的总电阻减小，由I 2＝U 2R知I 2增大，A 对C 错．由P ＝UI 解得P 2＝U 2I 2，所以P 2增大，P 1增大，B 错D 对．3．如图5－4－9所示为理想变压器．原线圈的匝数为1000匝，两个副线圈n 2＝50匝，n 3＝100 匝，L 1是“6 V 2 W”的小灯泡．L 2是“12 V 4 W”的小灯泡，当n 1接上交变电压时，L 1、L 2都正常发光，那么原线圈中的电流为( )图5－4－9A AA A解析：选出＝2 W ＋4 W ＝6 W ，由P 入＝P 出，得I 1U 1＝6 W ，又U 1U 2＝n 1n 2，所以U 1＝n 1n 2U 2＝100050×6 V ＝120 V ，所以I 1＝6120 A ＝120A ．故正确答案为C. 4.如图5－4－10所示，理想变压器的副线圈上通过输电线接有两个相同的灯泡L 1和L 2，输电线的等效电阻为R .开始时，开关S 断开．当S 接通时，以下说法中正确的是( )图5－4－10A ．副线圈两端M 、N 的输出电压减小B ．副线圈输电线等效电阻R 上的电压增大C ．通过灯泡L 1的电流减小D ．原线圈中的电流增大解析：选BCD.由于输入电压不变，所以当S 接通时，理想变压器副线圈M 、N 两端输出电压不变．并联灯泡L 2，总电阻变小，由欧姆定律知，流过R 的电流增大，电阻上的电压U R ＝IR 增大．副线圈输出电流增大，根据输入功率等于输出功率I 1U 1＝I 2U 2得，I 2增大，原线圈输入电流I 1也增大．U MN 不变，U R 变大，所以U L1变小，流过灯泡L 1的电流减小．5．如图5－4－11所示，一个变压器(可视为理想变压器)的原线圈接在220 V 的市电上，向额定电压为×104 V 的霓虹灯供电，使它正常发光，为了安全，需在原线圈回路中接入熔断器，使副线圈电路中电流超过12 mA`时，熔丝就熔断．图5－4－11(1)熔丝的熔断电流是多大？(2)当副线圈电路中电流为10 mA 时，变压器的输入功率是多大？解析：(1)设原、副线圈上的电压、电流分别为U 1、U 2、I 1、I 2，根据理想变压器的输入功率等于输出功率，有U 1I 1＝U 2I 2，当I 2＝12 mA 时，I 1即为熔断电流，代入数据得I 1＝ A.(2)设副线圈中的电流为I ′2＝10 mA 时，变压器的输入功率为P 1，根据理想变压器的输入功率等于输出功率，有P 1＝I ′2U 2，代入数据，得P 1＝180 W.答案：(1) A (2)180 W一、选择题1．对理想变压器可作出的判断是( )A ．高压线圈匝数多、电流大、导线粗B ．低压线圈匝数少、电流小、导线细C ．高压线圈匝数多、电流大、导线细D ．低压线圈匝数少、电流大、导线粗解析：选D.由变压规律U 1U 2＝n 1n 2高压线圈匝数多，由变流规律I 1I 2＝n 2n 1，匝数多的电流小，导线细；匝数少的电流大，导线粗，故选D.2．一台理想变压器的副线圈有100 匝，输出电压为10 V ，则铁芯中磁通量的变化率的最大值为( )A ．10 Wb/sB ． Wb/sC ． Wb/sD ． Wb/s解析：选C.由E ＝n ·ΔΦΔt知 ΔΦΔt ＝1n E m ＝1100×10 2 Wb/s ＝ Wb/s. 3．(2010年高考重庆卷)一输入电压为220 V ，输出电压为36 V 的变压器副线圈烧坏．为获知此变压器原、副线圈匝数，某同学拆下烧坏的副线圈，用绝缘导线在铁芯上新绕了5匝线圈．如图5－4－12所示，然后将原线圈接到220 V 交流电源上，测得新绕线圈的端电压为1 V ，按理想变压器分析，该变压器烧坏前的原、副线圈匝数分别为( )图5－4－12A ．1100,360B ．1100,180C ．2200,180D ．2200,360解析：选B.对新绕线圈的理想变压器，根据变压比公式得n 1＝n 3U 1U 3＝5×2201＝1100，同理，变压器烧坏前，n 2＝n 1U 2U 1＝1100×36220＝180，B 正确． 4．如图5－4－13所示，MN 和PQ 为两光滑的电阻不计的水平金属导轨，N 、Q 接理想变压器，理想变压器的输出端接电阻元件R 、电容元件C ，导轨上垂直放置一金属棒ab .今在水平导轨部分加一竖直向上的匀强磁场，则下列说法中正确的是(I R 、I c 均为有效值)( )图5－4－13A ．若ab 棒匀速运动，则I R ≠ 0，I c ＝0B ．若ab 棒匀速运动，则I R ＝0，I c ＝0C ．若ab 棒在某一中心位置两侧做往复运动，则I R ≠ 0，I c ≠ 0D ．若ab 棒做匀加速运动，则I R ≠ 0，I c ＝0解析：选匀速切割时产生恒定电动势，原线圈中有稳恒电流，副线圈不产生电磁感应现象，故副线圈电流为零，A 错，B 正确；若ab 棒在某一中心位置两侧做往复运动，原线圈中产生周期性变化的电流，副线圈产生电磁感应现象，副线圈电流不为零，电容器进行充放电，故C 正确；当ab 匀加速运动时，产生的电动势均匀增加，原线圈中电流均匀增加，产生的磁场均匀增强，副线圈中产生稳定的感应电动势，副线圈两端电压不变，因而电容器不会充放电．故D 选项也正确．5．(2011年湛江市模拟)如图5－4－14所示，理想变压器原、副线圈匝数之比为20∶1，原线圈接正弦式交流电源，副线圈接入“220 V,60 W”灯泡一只，且灯泡正常发光．则( )图5－4－14A ．电流表的示数为32220A B ．电源输出功率为1200 WC ．电流表的示数为3220A D ．原线圈两端电压为11 V解析：选C.副线圈电压U 2＝220 V ，电流I 2＝P U 2＝311 A ，则原线圈两端电压U 1＝201×U 2＝4 400 V ，电流I 1＝120×I 2＝3220 A ，所以电流表示数为3220A ，选项A 、D 错误，C 正确．电源输出功率为60 W ，选项B 错误．6．(2011年湛江高二检测)有一理想变压器的原线圈连接一只交流电流表，副线圈接入电路的匝数可以通过滑动触头Q 调节，如图5－4－15所示，在副线圈两输出端连接了定值电阻R 0和滑动变阻器R ，在原线圈上加一电压为U 的交流电，则( )图5－4－15A ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变大B ．保持Q 的位置不动，将P 向上滑动时，电流表的读数变小C ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变大D ．保持P 的位置不动，将Q 向上滑动时，电流表的读数变小解析：选BC.保持Q 的位置不动，副线圈匝数不变，由U 1U 2＝n 1n 2知U 2不变，当P 向上滑动时，由I 2＝U 2R 0＋R 知I 2减小，故电流表的读数变小，B 正确，A 错误；保持P 的位置不动，将Q 向上滑动时，副线圈的匝数增多，由U 1U 2＝n 1n 2知，U 2增大，由I 2＝U 2R ＋R 0知I 2增大，故I 1增大，C 正确，D 错误．7.(2011年芜湖高二检测)如图5－4－16，电路中有四个完全相同的灯泡，额定电压均为U ，变压器为理想变压器，现在四个灯泡都正常发光，则变压器的匝数比n 1∶n 2和电源电压U 1分别为( )图5－4－16A ．1∶2 2UB ．1∶2 4UC ．2∶1 4UD ．2∶1 2U解析：选C.设灯泡正常发光时的电流为I ，则I 1＝I ，I 2＝2I .由n 1n 2＝I 2I 1得n 1n 2＝21.由U 1′U 2＝n 1n 2得U 1′＝n 1n 2U 2＝2U .故U 1＝4U ，C 正确． 8．如图5－4－17甲、乙是配电房中的互感器和电表的接线图，下列说法中正确的是( )图5－4－17A ．线圈匝数n 1＜n 2，n 3＜n 4B ．线圈匝数n 1＞n 2，n 3＜n 4C ．甲图中的电表是电压表，输出端不可以短路D ．乙图中的电表是电流表，输出端不可以断路解析：选BCD.甲图中原线圈并联在电路中，应为电压互感器，为降压变压器，n 1＞n 2，甲图中的电表为电压表；乙图中原线圈串联在电路中，为电流互感器，是升压变压器，n 3＜n 4，乙图中电表为电流表，故选项B 、C 、D 正确．9．(2009年高考四川卷)如图5－4－18甲所示，理想变压器原、副线圈的匝数比为10∶1，R 1＝20 Ω，R 2＝30 Ω，C 为电容器．已知通过R 1的正弦式交流电如图乙所示，则( )图5－4－18A ．交流电的频率为 HzB ．原线圈输入电压的最大值为200 2 VC ．电阻R 2的电功率约为 WD ．通过R 3的电流始终为零解析：选C.由图象可知该交流电的周期为 s ，所以频率为50 Hz ，A 错误；因为变压器输出电压最大值为20×1 V＝20 V ，所以变压器原线圈电压的最大值为20×10 V＝200 V ，B 错误；R 2的功率P 2＝U 2R 2＝⎝ ⎛⎭⎪⎫202302W ＝ W ，C 正确；因为电容器可以通过交流电，所以电阻R 3中的电流不是始终为零，D 错误．二、非选择题10.如图5－4－19所示，自耦变压器输入端A 、B 接交流电源，其电压有效值U AB ＝100 V ，R 0＝40 Ω，当滑动片处于线圈中点位置时，C 、D 两端电压的有效值U CD 为________V ，通过电阻R 0的电流有效值为________A.图5－4－19解析：当滑片处于线圈中点时由变压比公式得，U CD ＝2U AB ＝200 V ，通过R 0的电流I ＝U CD /R 0＝5 A.答案：200 511．黑光灯是利用物理方法灭蛾杀虫的一种环保型设备，它发出的紫外线能够引诱害虫飞近黑光灯，然后被黑光灯周围的交流高压电网“击毙”．图5－4－20如图5－4－20是高压电网的工作电路，高压电网是利用变压器将有效值为220 V 的交流电压变成高压，高压电网相邻两极间距离为 cm ，已知空气在常温常压下的击穿电压为6220 V/cm ，为防止空气被击穿而造成短路，变压器的次、初级线圈匝数比不得超过多少？解析：电网两极间电场可看做匀强电场U m ＝E m d由题意，空气被击穿时E m ＝6220 V/cm 由理想变压器电压关系U 1m U m ＝n 1n 2由峰值与有效值关系U 1m ＝2U 1由以上各式：得n 1n 2＝110. 所以次、初级线圈匝数比不得超过10∶1.答案：10∶112．如图5－4－21所示理想变压器输入的交流电压U 1＝220 V ，有两组副线圈，其中n 2＝36匝，标有“6 V 9 W”、“12 V 12 W”的电灯分别接在两副线圈上均正常发光，求：图5－4－21(1)原线圈的匝数n 1和另一副线圈的匝数n 3；(2)原线圈中电流I 1.解析：(1)由于两灯泡均正常发光，所以有U 2＝6 V ，U 3＝12 V根据原、副线圈电压与匝数的关系，由U 1U 2＝n 1n 2，U 2U 3＝n 2n 3得 n 1＝U 1U 2n 2＝2206×36＝1320(匝)， n 3＝U 3U 2n 2＝126×36＝72(匝)． (2)由于P 入＝P 出，P 出＝P 2＋P 3，所以P 入＝P 2＋P 3， 即I 1U 1＝P 2＋P 3，则I 1＝P 2＋P 3U 1＝9＋12220A≈ A. 答案：(1)1320匝72匝 (2) A。
高中物理-变压器练习题附答案
高中物理－变压器练习题附答案一、单选题1．如图甲所示的电路中，在a 、b 间接入图乙所示的正弦交流电，T 为理想变压器，A 为理想交流电流表，R 为定值电阻，副线圈的中间抽头将副线圈分为两部分。
开关S 分别接通“1”“2”时，A 的示数分别为I 1、I 2，则副线圈两部分的匝数n 1和n 2之比为（ ）A ．12I IB ．21I I C ．12I ID ．2212I I2．如图是一个家庭用的漏电保护器的简单原理图，它由两个主要部分组成，图中左边虚线框内是检测装置，右边虚线框内是执行装置。
检测装置是一个特殊的变压器，它把即将引入室内的火线和零线并在一起绕在铁芯上作为初级（n 1匝），另绕一个次级线圈（n 2匝）。
执行装置是一个由电磁铁控制的脱扣开关。
当电磁铁的线圈中没有电流时，开关是闭合的，当电磁铁的线圈中的电流达到或超过一定值时，开关断开，切断电路，起到自动保护作用.我国规定当漏电流达到或超过30mA 时，就要切断电路以保证人身的安全。
至于电磁铁中的电流达到多大时脱扣开关才断开，则与使用的具体器材有关，如果本题中的脱扣开关要求电磁铁中的电流至少达到80mA 才会脱扣，并且其检测装置可以看作理想变压器，那么，n 1与n 2的比值为（ ）A ．n 1：n 2＝5：3B ．n 1：n 2＝3：5C ．n 1：n 2＝8：3D ．n 1：n 2＝3：83．如图所示，在铁环上用漆包线绕制了两个线圈n 1=100匝、n 2（匝数没有记录），可视为理想变压器，交流电源E 2的电动势6sin100()e t V π=。
当S 1置于2、S 2置于4时，电压表V 的示数为12V 。
下列说法正确的是（ ）A ．由实验数据可算得，线圈n 2的匝数为200匝B ．S 1置于2时，线圈n 2输出频率为100HzC ．S 2置于3，当S 1从0扳到1时，G 中会有电流D ．S 1置于1，当S 2从5扳到3时，G 中会有电流4．2021年下半年，东北一些地区、一些时段实行了限电、停电，引起人们对输电、用电、节能的关注。
变压器典型习题解答
变压器典型习题解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=，因此，一次绕组匝数减少,主磁通mφ将 增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加,铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时,励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===， 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小.设减少匝数前后匝数分别为1N 、'1N ,磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理,'11(1)m m B k B k =>， '22(1)m m R k R k =>，'1313(1)N k N k =<，于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =,因21k >,31k <，故'm m r r <，显然， 励磁电阻减小。
变压器习题与解答
第一章 变压器基本工作原理和结构1-1从物理意义上说明变压器为什么能变压，而不能变频率？答：变压器原副绕组套在同一个铁芯上, 原边接上电源后，流过激磁电流I 0， 产生励磁磁动势F 0， 在铁芯中产生交变主磁通ф0, 其频率与电源电压的频率相同， 根据电磁感应定律，原副边因交链该磁通而分别产生同频率的感应电动势 e 1和e 2, 且有 dt d N e 011φ-=, dtd Ne 022φ-=, 显然，由于原副边匝数不等, 即N 1≠N 2，原副边的感应电动势也就不等, 即e 1≠e 2, 而绕组的电压近似等于绕组电动势,即U 1≈E 1,U 2≈E 2,故原副边电压不等,即U 1≠U 2, 但频率相等。
1-2 (试)从物理意义上分析，若减少变压器一次侧线圈匝数（二次线圈匝数不变）二次线圈的电压将如何变化？ 答：由dt d N e 011φ-=, dt d N e 022φ-=, 可知 , 2211N eN e =，所以变压器原、副两边每匝感应电动势相等。
又U 1≈ E 1, U 2≈E 2 , 因此，2211N U N U ≈， 当U 1 不变时，若N 1减少, 则每匝电压11N U 增大，所以1122N U N U =将增大。
或者根据m fN E U Φ=≈11144.4，若 N 1 减小，则m Φ增大， 又m fN U Φ=2244.4，故U 2增大。
1-3 (试)变压器一次线圈若接在直流电源上，二次线圈会有稳定直流电压吗？为什么？答：不会。
因为接直流电源，稳定的直流电流在铁心中产生恒定不变的磁通，其变化率为零，不会在绕组中产生感应电动势。
1-4 变压器铁芯的作用是什么，为什么它要用0.35毫米厚、表面涂有绝缘漆的硅钢片迭成？答：变压器的铁心构成变压器的磁路，同时又起着器身的骨架作用。
为了铁心损耗，采用0.35mm 厚、表面涂的绝缘漆的硅钢片迭成。
1-5变压器有哪些主要部件，它们的主要作用是什么？答：铁心: 构成变压器的磁路,同时又起着器身的骨架作用。
高中物理-变压器练习题及答案
高中物理－变压器练习题及答案一、单选题1．如图a所示的电路中，理想变压器的副线圈接有10个并联的规格相同的灯泡，原线圈接有一个规格也相同的灯泡，每个灯泡的额定电压均为4V，额定电流均为0.1A。
11个灯泡均正常发光，所接正弦交流电源的电压随时间变化的关系图象如图b所示，则（）A．交流电源的有效值约为62VB．理想变压器输出电压的频率为25HzC．交流电源的输出功率为4.4WD．理想变压器原、副线圈的匝数比为15∶12．如图所示，理想变压器原线圈a、b端接电压稳定的交流电源，副线圈接一灯泡L和滑动变阻器R，电压表均视为理想电表。
不计小灯泡电阻的变化，当滑动变阻器的滑片向下滑动时，下列说法正确的是（）A．电压表2V的示数变小B．电压表1V的示数变大C．小灯泡L消耗的功率变大D．变压器原、副线圈的电流之比增大3．如图甲所示的电路中，理想压器原、副线圈匝数比为10∶1，A、V均为理想电表，R是光敏电阻（其阻值随光强增大而减小）、L是理想线圈、D是灯泡，原线圈接入如图乙所示的正弦交流电，下列说法正确的是（）A．电压表的示数为222VB．原、副线圈的电流都是正弦交流电，且能同时达到各自的最大值C．当光照增强时，电流表A的示数变小D．光照不变，若用一根导线来代替线圈L则灯D将变亮4．如图，变压器的输入端接入12202sin100(V)u tπ=的交流电，开关S接1，当滑动变阻器接入电路的阻值为20Ω时，此时电压表的读数为102V。
变压器为理想变压器，二极管正向电阻不计，所有电表均为理想电表，下列说法正确的是（）A．若只将滑动变阻器的滑片向下滑动，则电流表示数减小，电压表示数增大B．若只将S从1拨到2，电流表示数变大C．S接1时，原、副线圈中接入电路的匝数之比为11：1D．1min内滑动变阻器产生的热量为400J5．如图是一个家庭用的漏电保护器的简单原理图，它由两个主要部分组成，图中左边虚线框内是检测装置，右边虚线框内是执行装置。
高中物理 变压器专项练习题含答案
高中物理 变压器专项练习题含答案一、单选题1．某发电站用有效值为U 的交变电压向远处输电，输送功率为P ，输电线的总电阻为R 。
若改用5U 的交变电压输电，保持输送功率不变，则输电线上损失的电功率之比为（ ）A ．25∶1B ．20∶1C ．10∶1D ．5∶1 2．一含有理想变压器的电路如图所示，图中电阻12R R 、和3R 的阻值分别为121ΩΩ、和4Ω，A 为理想交流电流表，u 为正弦交流电压源，输出电压的有效值恒定。
当开关S 断开时，电流表的示数为I ；当开关S 闭合时，电流表的示数为4I 。
该变压器原、副线圈匝数比为（ ）A ．7B ．6C ．5D ．4 3．如图，导线AB 可在置于匀强磁场中的不计电阻的金属框架上滑动，则下列判断正确的是（ ）A ．AB 向左匀加速运动时，电流表中电流均匀增大B ．AB 向左减速运动时，电流表中有电流方向由a b →C ．AB 向左匀速运动时，电流表中有恒定不为零的电流D ．AB 向右加速运动时，电流表中有电流方向由b a →4．如图所示，理想自耦变压器输入端接入正弦交流电2202sin100π(V)u t =，输出端可以通过调节触头1K 的位置来改变输出端匝数，同时在输出端并联一个指示灯L ，输出电路中接入滑动变阻器R ，调节2K 的位置可以改变R 的阻值，两电表均为理想交流电表，以下说法正确的是（ ）A．指示灯L常亮且通过指示灯的电流方向每秒钟改变50次B．不论开关S状态如何，电压表示数为2202VC．闭合开关S，仅向下滑动1K，输入功率变小D．闭合开关S，仅向下滑动2K，电表示数不变5．如图甲所示理想变压器线圈均匀密绕，原线圈接220V交流电，标称为“220V，40W”的灯泡的一端与副线圈底端连接，另一端通过滑片P与副线圈连接。
从副线圈底端开始缓慢向上移动滑片P，直至灯泡两端电压为220V，测得灯泡两端电压U L随时间t的变化是一条过原点O的直线，如图乙所示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器典型习题解答1. 变压器在制造时，一次侧线圈匝数较原设计时少，试分析对变压器铁心饱和程度、激磁电流、激磁电抗、铁损、变比等有何影响？ 答：根据1114.44m U E fN φ≈=可知, 114.44m U fN φ=,因此,一次绕组匝数减少,主磁通m φ将增加，磁密mm B Sφ=，因S 不变，m B 将随m φ的增加而增加，铁心饱和程度增加，磁导率μ下降。
因为磁阻m lR Sμ=，所以磁阻增大。
根据磁路欧姆定律01m m I N R φ=，当线圈匝数减少时，励磁电流增大。
又由于铁心损耗2 1.3Fe m p B f ∝，所以铁心损耗增加。
励磁阻抗减小，原因如下：电感20110100m m m N N i N L i i R R ψ⨯===, 激磁电抗212m m mN x L f R ωπ==,因为磁阻m R 增大，匝数1N 减少，所以励磁电抗减小。
设减少匝数前后匝数分别为1N 、'1N ，磁通分别为m φ、'm φ，磁密分别为m B 、'm B ，电流分别为0I 、'0I ，磁阻分别为m R 、'm R ，铁心损耗分别为Fe p ，'Fe p 。
根据以上讨论再设，'11(1)m m k k φφ=>，同理，'11(1)m m B k B k =>， '22(1)m m R k R k =>，'1313(1)N k N k =<，于是'''121200'1313m m m m R k k R k k I I N k N k φφ===。
又由于2 1.3Fe m p B f ∝， 且20(Fe m m p I r r =是励磁电阻，不是磁阻m R ），所以''2'2'0220Fe m m Fe m m p B I r p B I r ==，即22'212123m m k k r k k r =，于是，2'2231m mk r k r =，因21k >，31k <，故'm m r r <，显然， 励磁电阻减小。
励磁阻抗 m m m z r jx =+，它将随着m r 和m x 的减小而减小。
2. 有一台SSP-125000/220三相电力变压器，YN ，d 接线，11/220/10.5kV N N U U =，求①变压器额定电压和额定电流；②变压器原、副线圈的额定电流和额定电流。
解：①. 一、二次侧额定电压 12220kV,10.5kV N N U U ==一次侧额定电流（线电流）1328.04A N I ===二次侧额定电流（线电流）26873.22A NI ===② ② 由于YN ，d 接线一次绕组的额定电压 1N U Φ127.02kV == 一次绕组的额定电流11328.04A N N I I Φ==二次绕组的额定电压2210.5kV N N U U Φ==二次绕组的额定电流2N I Φ=3968.26A ==3. 一台单相变压器，S N =20000kV A，12N NU U =，N f =50赫兹，线圈为铜线。
空载试验（低压侧）：U 0=11kV 、I 0=45.4A 、P 0=47W ； 短路试验（高压侧）：U k =9.24kV 、I k =157.5A 、P k =129W ；试求（试验时温度为150C ）： （1）折算到高压侧的“T ”形等效电路各参数的欧姆值及标么值（假定''1212,22k k r x r r x x ====）； （2）短路电压及各分量的百分值和标么值；（3）在额定负载，222cos 1,cos 0.8(0)ϕϕϕ==>和22cos 0.8(0)ϕϕ=<时的电压变化率和二次端电压，并对结果进行讨论。
（4）在额定负载，22cos 0.8(0)ϕϕ=>时的效率； （5）当22cos 0.8(0)ϕϕ=>时的最大效率 解：（1）低压侧励磁阻抗3001110242.2945.4m U z I ⨯===Ω低压侧励磁电阻30220471022.845.4m p r I ⨯===Ω 低压侧励磁电抗241.21m x ===Ω变比1211.547NNU K U === 折算到高压侧的励磁电阻'2211.54722.83040m m r K r ==⨯=Ω 折算到高压侧的励磁电抗'2211.547241.2132161.3m m x K x ==⨯=Ω高压侧短路阻抗39.241058.67157.5K k K U z I ⨯===Ω高压侧短路电阻 3212910 5.2157.5k k k P r I ⨯===Ω高压侧短路电抗58.44k x ===Ω折算到075C 时短路电阻07523575235755.26.4482351523515k k C r r ++==⨯=Ω++折算到075C时短路阻抗07558.8k C z ===Ω"T"型等效电路原副边的电阻 0'75126.4483.22422k Cr r r ====Ω"T"型等效电路原副边的电抗'1258.4429.2222k x x x ====Ω基准阻抗32111124203N N N N N U U z I S ====Ω励磁电阻标幺值*''13040 3.7724203m mN r r z === 励磁电抗标幺值*''132161.339.8724203m m Nx x z === 短路电阻标幺值00*75751 6.4480.00824203k C k C Nr r z === 短路电抗标幺值*158.440.072424203k k Nx x z ==="T"型等效电路原副边电阻的标幺值0***75120.0080.00422k C r r r ==== "T"型等效电路原副边电抗的标幺值***120.07240.036222k x x x ==== (2) 短路电压的标幺值0001**7575751158.80.072924203N k C k C k k CNNI z z u z U z =====短路电压有功分量的标幺值0001**757575110.008N k Ck Cka k C N NI r r u r U z ====短路电压无功分量的标幺值**1110.0724N k k kr k N NI x x u x U z ====短路电压的百分值001*75751(%)100(%)100(%)7.29(%)N k C k k CN I z u z U =⨯=⨯=短路电压有功分量的百分值001*75751(%)100(%)100(%)0.8(%)N k C ka k C NI r u r U =⨯=⨯=短路电压无功分量的百分值*11(%)100(%)100(%)7.24(%)N k kr k NI x u x U =⨯=⨯=(3) 额定负载时,负载系数1β=①2cos 1ϕ=时，2sin 0ϕ=电压变化率和二次端电压分别为：**22(cos sin )10.00810.008k k u r x βϕϕ∆=+=⨯⨯=22(1)(10.008)1110.912kV N U u U =-∆=-⨯= ②22cos 0.8(0)ϕϕ=>时，2sin 0.6ϕ=电压变化率和二次端电压分别为**22(cos sin )1(0.0080.80.07240.6)0.04984k k u r x βϕϕ∆=+=⨯⨯+⨯=22(1)(10.04984)1110.452kV N U u U =-∆=-⨯= ③22cos 0.8(0)ϕϕ=<时，2sin 0.6ϕ=-电压变化率和二次端电压分别为**22(cos sin )1(0.0080.80.07240.6)0.03704k k u r x βϕϕ∆=+=⨯⨯-⨯=-22(1)(10.03704)1111.407kV N U u U =-∆=+⨯=(4) 一次侧额定电流3312000010157.5A N N N S I U ⨯=== 于是满载时的铜损耗022175157.5 6.448159.9507kW KN N k CP I r ==⨯= 效率2022022(1)100(%)471159.9507(1)100(%)98.7(%)1200000.847KNN KNP P S COS P P βηβϕβ+=-⨯+++⨯=-⨯=⨯⨯+(5)最大效率时,负载系数为0.542m β===最大效率为max 202(1)100(%)2247(1)100(%)99(%)0.542200000.8247m N P S COS P ηβϕ=-⨯+⨯=-⨯=⨯⨯+⨯。
