基于plc的交通信号灯控制系统随着城市交通的日渐拥堵,如何高效地控制车辆行驶已经成为各个城市管理部门面临的重要问题之一。

交通信号灯控制系统就是这样一个能够有效管理城市道路流量的关键性系统,它能够保证城市交通的有序性和安全性。

本文将探讨基于PLC 的交通信号灯控制系统的关键技术和应用,并提供一些实用的建议。

一、PLC的定义和特点PLC是可编程逻辑控制器的英文缩写,主要用于对生产线的自动化进行控制。

PLC的特点主要如下:1. 单元化结构:PLC是由多个模块组成的,它们的连接可以通过接头进行实现,这使得PLC在故障排查和升级换代补充等方面具有非常高的灵活性。

2. 可编程性:PLC是一种具有可编程性质的控制器,它可以通过编写软件控制逻辑来完成不同的任务。

这个特点无疑给PLC带来了灵活性和处理许多任务的能力。

3. 开放性:PLC在不同设备之间的通信上没有固定界面,因此可以与各类设备进行通信和控制,从而为企业实现自动化工厂的高效运行打下了基础。

二、基于PLC的交通信号灯控制系统的优势交通信号灯控制系统是一种广泛应用的城市管理系统,它可以改善城市交通状况,保障公众出行的安全和便捷。

在传统的交通信号灯控制系统中,信号灯的控制主要依靠人工控制,这种方式存在控制不准确,响应时间慢等问题。

而基于PLC的交通信号灯控制系统具有以下明显优势:1. 灵敏度高:基于PLC的交通信号灯控制系统具有非常高的信号响应速度,它可以迅速捕捉到交通状况的变化,并做出快速的响应。

这使得交通信号灯控制系统在处理大量车辆流量时非常可靠。

2. 稳定性高:PLC控制器具有非常高的抗干扰能力和系统稳定性,这使得交通信号灯控制系统能够稳定工作长时间,从而降低了故障发生的概率。

3. 操作简便:基于PLC控制器实现交通信号灯控制系统还具有操作简便的特点,用户可以通过简单的鼠标操作和编程即可实现信号灯的控制,这降低了操作难度和工作量。

三、基于PLC的交通信号灯控制系统的实现基于PLC的交通信号灯控制系统采用模块化结构,主要分为PLC控制器模块、输入输出模块、CPU模块、显图片和其它相关模块。

plc交通灯控制

plc交通灯控制

编程的注意事项
安全性
确保程序中充分考虑了安全措施,如紧急停 车、故障报警等。
可靠性
选择稳定可靠的硬件和软件,编写健壮的程 序以应对可能的异常情况。
可维护性
设计易于理解和维护的程序结构,方便后期 对程序的修改和升级。
兼容性
确保选择的编程语言和工具能够支持未来的 硬件和软件升级。
05
CATALOGUE
制参数。
06
CATALOGUE
案例分析
某城市交通灯控制系统的设计
总结词
功能全面、高效稳定
详细描述
该城市交通灯控制系统采用了PLC技术,实现了对交通信号灯的自动化控制。系统具备多种功能,如实时监测交 通流量、自动调整信号灯时长、紧急车辆优先通行等,有效提高了城市交通的流畅性和安全性。同时,该系统运 行稳定可靠,能够长时间无故障运行,减少了人工维护成本。
定制化
针对不同城市和地区的交通特点 ,PLC将提供更加定制化的解决方 案,满足不同用户的需求。
04
CATALOGUE
交通灯控制系统的编程
编程语言的选择
选择标准
根据控制需求、编程人员的技能和项 目预算等因素来选择适合的编程语言 。
常见语言
如Ladder Logic、Structured Text、 Function Block Diagram等都是常用 的PLC编程语言。
交通灯控制系统的调试与维护
调试的方法与步骤
硬件检查
检查交通灯控制系统的硬件设备是否完好,包括PLC、传感器、执行器等。
软件配置
根据系统需求,配置PLC的输入输出端口、计时器等参数。
模拟测试
通过模拟信号或仿真软件测试系统的逻辑控制和实时响应。

PLC实训13--交通信号灯的PLC控制

PLC实训13--交通信号灯的PLC控制
图2-3-2相应旳梯形图和指令表,如图2-3-6所示。
图2-3-6 图2-3-3相应旳梯形图和指令表
PLC原理及应用
项目实施
模块2 基本应用模块
项目3 交通信号灯旳PLC控制
(一)拟定PLC旳I/O分配表 本项目中PLC旳I/O分配见表2-3-2。 表2-3-2 十字路口交通信号灯旳PLC控制项目I/O分配表
项目3 交通信号灯旳PLC控制
该控制系统是一种时间顺序控制系统,能够采用基本逻辑指令编程,也能够用 前面学习过旳单流程步进程序设计;同步还能够将东西方和南北方各看成一条根 本,并行同步执行,即用并行分支步进程序进行设计。所以,可画出该项目旳控 制时序图,如图2-3-2所示。
图2-3-2 十字路口交通信号灯控制旳时序图 按下开启按钮,十字路口交通信号灯控制系统开始周而复始地循环工作下去;按 下停止按钮,系统完毕目前一种循环后自动停止工作。
(1)东西方向,人通行旳“申请经过按钮”有四个,按下任何一种, 南北方向交通灯,立即为黄灯亮2秒,红灯亮10秒,同步,东西方向旳交 通灯也是黄灯亮2秒,立即为绿灯亮10秒,之后,回到重新开启开始运营。
(2)南北方向,人通行旳“申请经过按钮”也有四个,按下任何一 种,东西方向交通灯,立即为黄灯亮2秒,红灯亮10秒,同步,南北方向 旳交通灯也是黄灯亮2秒,立即为绿灯亮10秒,之后,回到重新开启开始 运营。
(三)项目所用器材 项目所用器材见表2-3-3 表2-3-3 十字路口交通信号旳PLC控制项目器材表
序号
符 号
1 PLC
2
3 SB1 4 SB2
5
6 7
PLC原理及应用
器材名称
可编程控制器 十字路口交通信
号灯控制板 按钮开关 按钮开关

交通信号灯的PLC控制

交通信号灯的PLC控制

18:07:15
交通信号灯的控制
3、状态流程图(用GX-Developer编程软件SFC编写的
SFC内置梯形图块—续7)
安徽蚌埠机电技师学院
18:07:15
交通信号灯的控制
3、状态流程图(用GX-Developer编程软件SFC编写的
SFC内置梯形图块—续8)
安徽蚌埠机电技师学院
18:07:15
交通信号灯的控制
一、实例一 用PLC控制交通信号灯(基本程序)
本例用三菱的GP软件编程
某十字路口,交通信号灯分别有东西方向的红灯、 绿灯、黄灯和南北方向的红灯、绿灯、黄灯。
用二个自复位式按钮控制,一个启动按钮,一个停止按 钮。
1、 具体控制要求如下: (参见后附的时序图)
(1)接通电源后进入初态,此时东西和南北的黄灯同 时以亮0.5秒灭0.5秒的规律连续闪烁。
可编程序控制技术及 应用
吕芝山
安徽蚌埠机电技师学院
电气工程系
课题五 交通信号灯的控制
一、用PLC控制交通信号灯(基本程序) 二、用PLC控制交通信号灯(较多控制要求) 三、相关知识(顺序控制及设计方法)
安徽蚌埠机电技师学院
电气工程系
18:07:15
交通信号灯的控制
一、实例:
安徽蚌埠机电技师学院
18:07:15
1)在23点至5点的夜间时间段,则两个方向的黄灯 同时按亮0.5秒,灭0.5秒的规律连续闪烁。
2)在23点至5点的白天时间段,各信号灯自动地按例 一中的时序图周而复始的工作。(本例将东西红灯改为亮 20秒,南北红灯改为亮25秒)
( 3)运行中任何时刻,都可以从手动转换为自动,也 可以从自动转换为手动。
15S 闪3次 次 2S

用PLC实现交通红绿灯控制

用PLC实现交通红绿灯控制

01
02
03
维持交通秩序
红绿灯是交通信号控制的 重要工具,能够有效地控 制车辆和行人的通行,减 少交通事故的发生。
提高交通效率
通过合理的红绿灯控制, 可以优化交通流量,提高 道路的通行效率,缓解交 通拥堵。
保障行人安全
红绿灯的存在使得行人能 够在过街时得到有效的保 护,确保行人的安全。
红绿灯控制系统的基本原理
自动化调整
根据交通流量的变化,PLC可以自动调整信号灯 的配时方案,提高道路的通行效率。
交通流量的实时监测与控制
流量监测
通过安装于道路上的传感器,PLC可以实时监测道路的交通流量, 为交通管理部门提供决策依据。
流量控制
根据监测到的交通流量数据,PLC可以自动调整交通信号灯的配 时方案,实现交通流量的优化控制。
发展趋势
未来,随着物联网、大数据等技术的普及,PLC在智能交通系统中的 应用将更加广泛和深入,推动交通行业的智能化发展。
06
未来交通控制技术的发展趋势
物联网技术在交通控制中的应用
01
物联网技术通过传感器和通信设 备,实现交通信号灯、车辆、行 人的信息采集和互联互通,提高 交通管理效率和安全性。
02
01
02
03
04
信号灯
包括红灯、绿灯和黄灯等,用 于指示车辆和行人通行或等待

控制器
用于控制红绿灯的时序切换, 接收感应器信号并进行处理。
感应器
检测车辆和行人的流量及需求 ,将信号传输给控制器。
通讯模块
实现红绿灯控制器与上位机之 间的数据传输,便于远程控制
和管理。
03
PLC实现红绿灯控制的方法
PLC的选型与配置

十字路口红绿灯PLC控制

十字路口红绿灯PLC控制

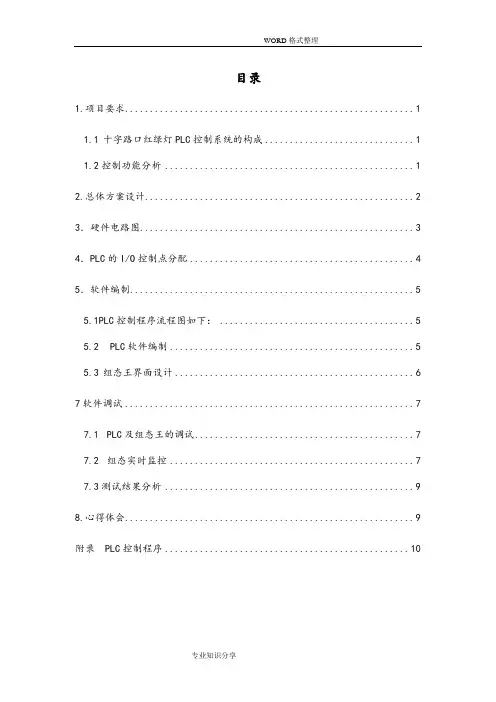

WORD格式整理目录1.项目要求 (1)1.1十字路口红绿灯PLC控制系统的构成 (1)1.2控制功能分析 (1)2.总体方案设计 (2)3.硬件电路图 (3)4.PLC的I/O控制点分配 (4)5.软件编制 (5)5.1PLC控制程序流程图如下: (5)5.2 PLC软件编制 (5)5.3组态王界面设计 (6)7软件调试 (7)7.1PLC及组态王的调试 (7)7.2组态实时监控 (7)7.3测试结果分析 (9)8.心得体会 (9)附录 PLC控制程序 (10)十字路口红绿灯PLC控制1.项目要求1.1 十字路口红绿灯PLC控制系统的构成十字路口交通信号灯通常设置红、绿和黄三种颜色,但是有的路口仅设置红、绿两种,如果采用PLC控制则可少用两个控制点。

现有一个十字路口,东西和南北方向每个路口都设有红色和绿色指挥信号灯,其示意图如下:图1-1十字路口交通信号灯示意图1.2控制功能分析1.2.1 工作过程(1)接通启动开关后,信号灯系统开始工作,且以南北方向红灯先亮、东西方向绿灯才亮作为初始状态。

当断开启动开关时,全部信号灯熄灭。

(2)南北绿灯东西绿灯不能同时亮,否则系统自动熄灭信号灯并报警。

(3) 南北红灯持续25s ,与此同时东西绿灯亮维持20s ,然后闪烁3s 后熄灭。

接着东西黄灯亮2s ,然后南北绿灯亮。

(4) 东西红灯持续亮30s ,同时南北绿灯亮25s ,然后闪亮3s 后熄灭。

接着南北黄灯又亮2s ,然后东西绿灯亮。

南北和东西的信号灯,就这样按控制要求周而复始的进行工作。

1.2.2 控制要求要求采用PLC 作为控制中心,采用触摸屏或上位机(组态软件编程)监控。

(1). 控制系统应有电路联锁和保护功能。

(2). 操作界面要求有动作效果,可以显示操作的进度。

(3). 检测、控制信号要准确,安全、可靠。

1.2.3 硬件设计根据控制要求,主控设备选用PLC ,信号灯采用红、黄、绿灯泡(各4个),启动采用单刀开关实现。

交通灯的PLC控制知识讲解

交通灯的PLC控制知识讲解

12 3 10
9
8 7
熄灭1s后,再重复。
作业21
设计控制数码管循环显示控制系统。 要求:启动后,循环显示数字0、1 ……9 (间隔为1S),按停止按钮时,停止运行; X6控制正反向显示,当X6为OFF时,正 向循环,ON时,反向循环即9、8 、 7……0 。
交通灯的PLC控制知识讲解
实训目的 (1)掌握梯形图的时序设计法 (2)掌握PLC的外部接线及调试操作。
梯形图的时序设计法。
时序控制电路 用多个定时器 来控制输出继 电器的工作。 要求:按下X0 后,Y0和Y1按 左图时序工作。
例:简易交通灯的控制 X0 X0 X0 红
绿
M0
M0 黄
T0
T1
M0 T0 T1
ห้องสมุดไป่ตู้
作业20:
试设计舞台彩灯的控制。如图所示,
舞台彩灯布置示意图,拱门有3列
彩灯,台阶有4列彩灯。要求:(1)
拱门灯由外向内依次亮,间隔5s,
之后全部亮;1s后由内向外熄灭,
间隔5s;之后全部熄灭,1s后重复。
(2)台阶彩灯顺次由 7→8→9→10亮,间隔5s,之后全 部亮,1s之后,顺次由 10→9→8→7熄灭,间隔5s,全部
RST C0 X0
M0
C0 K600 M8014 T2
T0 K90
T1 K60
T2 K30 T0
Y0 T1
Y1
Y2
作业18:
试用时序设计法完成一个完整交通灯的控 制。
作业19:
设计一个行人自控交通灯的控制。 要求:行人每次按下按钮后,数码管
显示9、 8、7、 ……0,然后红灯亮。红 灯亮10秒后灭。

交通信号灯的PLC控制.

交通信号灯的PLC控制.
(M8002+X22)
并行顺序
手动(强制) (X24·M 10 )
S10
白天
M1
S50
夜晚 M1
东西通行 南北通行
X 25
Y1 X25
S11
M1
东西方向 南北方向
S40
T2 T1
Y2 Y5 T1 K5
S51
X 24 X 25
Y6
S0
Y4
S20
S21
S30
S31
S41
M1
T2 K5
S52
X 24 X 25
15:55:42
交通信号灯的控制
单一顺序状态流程图
M8002+X2
M8013
S0
说明:图中转换条件定时器T0、
Y3 X1 Y6 Y1 S23
T1、T2、T3也是各 对应状态的 驱动对象,因图幅限制没画出。
S20
Y4 T3
T0
S21 T1 S22 T2
12 13 14 10 11 15 2 3 4 5 6 7 8 9 0 1
T1 K30 Y5
SET S22 Y1 T2 K20
T1
SET S20
T2
Y6
SET S23
S20 STL
Y1 Y5 T0 T0 K 150 SET S21
S23 STL
Y4 T3 K150 Y2 T3 SET S24
安徽蚌埠机电技师学院
15:55:42
交通信号灯的控制
S24 STL T4
关于步进顺序控制指令使用的几点说明:
T1 SET S20
RET S21 S24
T5
T4 END
T4 K4 T5 K6

交通信号灯PLC控制设计

交通信号灯PLC控制设计
当I0.1停止按钮得电时,所有灯全熄灭。
10
四 上位机设计
4.1 MCGS组态软件简介
MCGS软件系统包括组态环境和运行环境两部分。组态环境 相当于一套完整的工具软件,用来帮助用户设计和构造自己的应 用系统。运行环境则按照组态环境中构造的组态工程,以用户指 定的方式运行,并进行各种处理,完成用户组态设计的目标和功 能。组态环境和运行环境的关系如图示。
交通信号灯设计内容
一 控制要求
二 硬件设计
三 下位机设计
四 上位机设计
五 联机总调
2
一 控制要求
1.1 交通灯控制系统的控制要求如下:
❖ a 信号灯受两个按钮控制,当启动按钮动作时,信号系统开始工作, 且先南北红灯亮,东西绿灯亮。当停止按钮动作时,所有信号灯都 熄灭。
❖ b 南北绿灯和东西绿灯不能同时亮,如果同时亮时应关闭信号灯系 统,并报警。
初始界面
14
启动
15
16
17
18
可编程控制器要满足两个信号输入(分别起系统启动、停止作用),七
个信号输出,十字路口有十二个交通信号灯,但南北、东西两个为一组用一 个输出信号控制,再加上一个报警信号驱动的报警灯。
通过以上分析可以知道,系统共有开关量输入点2个,开关量输出点7 个,所以选用主机为CPU224。
5
2.2 I/O分配
交通信号灯PLC的输入/输出点分配表
❖ c 南北红灯亮维持25S。在南北红灯亮的同时东西绿灯也亮,并维 持20S。到20S时,东西绿灯闪烁,闪烁3S后熄灭。在东西绿灯熄灭 时,东西黄灯亮,并维持2S。到2S时,东西黄灯熄,东西红灯亮。 同时,南北红灯熄灭,南北绿灯亮。
❖ d 东西红灯亮维持30S。南北绿灯亮维持25S。然后闪烁3S,熄灭。 同时南北黄灯亮,维持2S后熄灭,这时南北红灯亮,东西绿灯亮。

红绿灯的PLC控制

红绿灯的PLC控制
语言之一。
PLC编程语言具有丰富的指令集,包括算术运算、逻 辑运算、比较运算、计时器、计数器等,能够实现各
种复杂的控制逻辑。
红绿灯PLC控制程序的编写
01
在编写红绿灯PLC控制程序之前,需要先确定红绿灯的控制逻辑 和控制要求。
02
根据控制要求,使用PLC编程语言编写控制程序,实现红绿灯的
自动控制和手动控制。
PLC在红绿灯系统中的作用
自动化控制
01
PLC能够实现红绿灯系统的自动化控制,根据交通流量和需求自
动调整信号灯的时长和切换。
灵活性
02
PLC可以通过编程实现多种控制策略,满足不同交通场景的需求,
提高交通效率。
可靠性
03
PLC具有较高的可靠性和稳定性,能够保证红绿灯系统的正常运
行,减少故障和维护成本。
红绿灯PLC控制系统的改进方向
节能环保
通过优化控制算法和降低能耗,实现红绿灯控制系统 的节能环保。
智能化控制
引入人工智能和大数据技术,实现红绿灯的智能调度 和控制。
安全性提升
加强红绿灯控制系统的安全防护,提高交通安全性。
红绿灯PLC控制在智慧城市建设中的作用
提升交通效率
通过精确控制红绿灯的时长和切换,有效缓解交通拥堵问题,提 升城市交通效率。
04 红绿灯PLC控制的实际应 用
交通路口的红绿灯控制
交通路口是城市交通的重要组成部分,红绿灯控制对于保障 交通安全和交通流畅具有重要意义。通过PLC控制,可以实 现交通路口红绿灯的自动化控制,提高交通效率和安全性。
PLC可以实时检测交通路口的车流量和行人流量,根据交通 情况调整红绿灯的亮灭时间,优化交通流。同时,PLC控制 系统还可以与交通监控系统连接,实现交通信号的远程控制 和调度。

十字路口交通灯PLC

十字路口交通灯PLC

十字路口交通灯PLC十字路口交通灯PLCPLC全称Programmable Logic Controller,中文名称可翻译为可编程逻辑控制器。

它是一种运用计算机技术应用到自动化领域的,提供了一种新型技能水平的工业控制的工具。

由于现代社会的发展,十字路口交通流量不断增长,出现了交通拥堵的情况。

为了缓解道路拥堵,提高交通效率,人们将PLC技术引入到交通灯控制领域,研制出了十字路口交通灯PLC。

一、十字路口交通灯PLC的作用十字路口交通灯PLC的主要作用是通过PLC技术,对交通灯的控制进行集中管理,协调各路段交通灯的工作,达到良好的交通流量分配和通畅效果。

它能提高交通效率,降低交通拥堵的发生率,避免交通事故的发生,提高行车安全系数,让车辆和行人更加安全通行。

二、十字路口交通灯PLC的工作原理1. 数据采集交通信号灯PLC采集模块通过采集来自各个路段车辆数量和行人数量的数据,实现实时的数据采集和处理。

2. 短时间计算采集到的数据通过PLC程序进行短时间计算,快速的分析和计算,并输出相应的结果,方便决策管理。

3. 时分算法时分算法是指将短时间计算的数据以自己的规定时间进行分配。

十字路口交通灯PLC时分算法的设计考虑了人车交通的状况,周转时间,而且还考虑了特殊区域的设备及人行、车行互动的关系,使之平衡各方面影响,调整各灯色时间,从而实现最佳的交通流量分配和通畅效果。

4. LED输出与同步输出结果通过LED灯出现和同步工作,可以以可视的方式来反映交通灯工作状态,便于人们的观察和判断,方便行人和车辆的通行,促进交通和谐,实现人与交通的平衡。

5. 数据存储交通信号灯PLC可以对采集到的数据进行存储,方便后期的统计和分析,以便对交通信号灯PLC的性能进行优化改进,从而进一步提高交通灯的工作效率和安全性。

三、PLC技术在交通信号灯方面的优势PLC技术为交通灯的控制工作带来了很多优势,其优点如下:1. 可靠性高交通信号灯PLC采用实时处理器,无论崩溃的时间多长,也可以恢复到上次状态。

任务三 十字路口交通灯的PLC控制

任务三  十字路口交通灯的PLC控制
3
黄灯 HL3亮
2
当东西方向的红灯亮30s期间,南北方向的绿灯亮25s,后闪3次,共3s, 然后绿灯灭,接着南北方向的黄灯亮2s,完成了半个循环;再转换成南北 方向的红灯亮30s,在此期间,东西方向的绿灯亮25s,后闪3次,共3s,然 后绿灯灭,接着东西方向的黄灯亮2s,完成一个周期,进入下一个循环。
26
项目三 任务三 十字路口交通信号灯的PLC控制
27
考核内容 电路及
程序设计
安装与连线
调试与运行 安全操作
表3-16 任务考核表
考核要求
评分标准
配分 得分
(1)能正确分配I/O, 并绘制I/O接线图
(2)根据控制要求, 正确编制梯形图程序
(1)I/O分配错或少,每个扣5分 (2)I/O接线图设计不全或有错,每处扣5分 (3)三相异步电动机单向连续运行主电路表达不正确或 画法不规范,每处扣5分 (4)梯形图表达不正确或画法不规范,每处扣5分
Y元件编号
Y0 Y1 Y2 Y3 Y4 Y5
16
项目三 任务三 十字路口交通信号灯的PLC控制
图3-66 十字路口交通信号灯控制I/O接线图
图3-67 十字路口交通信号灯控制功能图
17
项目三 任务三 十字路口交通信号灯的PLC控制
➢ 编制程序
图3-68 十字路口交通信号灯控制梯形图
18
项目三 任务三 十字路口交通信号灯的PLC控制
40分 20分 20分
确保人身和设备安全 违反安全文明操作规程,扣10~20分
20分
合计
22
项目三 任务三 十字路口交通信号灯的PLC控制
… …
五、知识拓展
(一)部分重复的编程方法

(完整版)PLC控制红绿灯

(完整版)PLC控制红绿灯

输出端口编号
Y00 Y01 Y02 Y03 Y04 Y05 Y06
接考核箱对应端 口
H01 H02 H03 H04 H05 H06 H07
操作要求
• 按工艺要求画出控制流程图; • 写出梯形图程序或语句程序(考生自选其
一); • 用FX2系列PLC简易编程器或计算机软件进
行程序输入; • 在考核箱上接线,用电脑软件模拟仿真进
控制要求
• 按启动按钮后,红绿灯连续循环, 按停止按钮SB2红绿灯立即停止; 当再按启动按钮SB1红绿灯重新运 行;
输入输出端口配置
输入设备
启动按口编号
X00 X01 X03
接考核箱对应端 口
SB1
SB2
SB3
输出设备
南北红灯 东西绿灯 东西黄灯 东西红灯 南北绿灯 南北黄灯 控制台指示灯
• (2)东西红灯亮并保持10秒。同时南北绿 灯亮,但保持5秒,到5秒时南北绿灯闪亮3 次(每周期1秒)后熄灭;继而南北黄灯亮, 并保持2秒,到2秒后,南北黄灯熄灭,南北 红灯亮,同时东西红灯熄灭和东西绿灯亮。
• (3)上述过程作一次循环;当强制按钮SB3 接通时,南北黄灯和东西黄灯同时亮,并不 断闪亮(每周期2秒);同时将控制台指示灯 点亮并关闭信号灯控制系统。控制台指示灯 及强制闪烁的黄灯在下一次启动时熄灭。
4.2.1用PLC来控制红绿灯运行
• 操作内容: • 设置一个控制
开关SB1,当 它接通时,信 号灯控制系统 开始工作,且 先南北红灯亮, 东西绿灯亮。 设置一个控制 开关SB2,其 工作方式见考 核要求2选定。
工艺流程
• (1)南北红灯亮并保持15秒,同时东西绿 灯亮,但保持10秒,到10秒时东西绿灯闪亮 3次(每周期1秒)后熄灭;继而东西黄灯亮, 并保持2秒,到2秒后,东西黄灯熄灭,东西 红灯亮,同时南北红灯熄灭和南北绿灯亮。

十字路口交通信号灯PLC控制设计

十字路口交通信号灯PLC控制设计

十字路口交通信号灯PLC控制设计一、前言交通信号灯在城市道路交通管理中起到至关重要的作用,是维持交通秩序、保障行车安全的必要设施。

在以往的实践中,传统的交通信号灯采用了机械控制或以单片机为基础的智能控制,但由于自由程度受限,并不能分配交通流量,因而导致交通拥堵的现象。

而采用PLC控制的交通信号灯,可根据实时交通情况智能控制信号灯的切换,并可根据交通流量的不同来分配不同的信号灯灯组,进而缓解交通拥堵,提升路面通行效率。

二、PLC控制系统的工作原理PLC是程序控制器的缩写,也称可编程逻辑控制器,主要应用于自动化生产、加工等行业的控制系统中。

PLC控制系统的工作原理为:传感器采集实物信号,将信号数字化后输入PLC控制器中,PLC CPU对控制程序进行处理后通过输出模块向执行器输出电信号,从而对执行器(如机器人、电机、气缸等)进行控制。

在交通信号灯PLC控制系统中,采用计算机进行交通量、车速等信息的实时采集和处理,在多个交叉路口中进行统一管理,对各个灯组进行智能控制,提高路面通行效率。

三、PLC控制系统的优点1、程序可编程,可方便地实现根据实时交通情况动态调整交通信号灯控制器的工作状态,从而达到缓解交通拥堵的目的。

2、采用数据控制技术,对于信号灯的启动时间、关闭时间等控制可以进行精确的调整和控制。

3、由于采用了计算机技术,数据采集和处理精度较高,适应性较强,能够满足复杂道路交通管理的需求。

4、PLC控制系统具有可靠性高、安全性好等优点,能够有效保障交通安全,有效预防责任事故的发生。

四、十字路口交通信号灯PLC控制器的设计要点1、交通信息实时采集采用先进的传感器技术,对车辆通行的速度、方向进行实时监测,可对路口上的车辆和人流进行实时统计、分析和处理,实现对交通信号灯的智能控制。

2、交通信号灯智能控制根据交通流量的不同,采用PLC进行灯组分配控制,实现路口不同时段交通流量的合理分配和调整,从而提高路面通行效率,缓解交通拥堵。

红绿灯的PLC控制

红绿灯的PLC控制

PLC的结构及原理
• 3 梯形图 • 是使用的最多的PLC图形编程语言,由继电器控 制逻辑演变而来,两者具有一定的相似性,但梯 形图更强更方便。 • 梯形图由触点,线圈和用方框表示的指令组成。 触点代表逻辑输入条件,例如外部的开关,按钮 和内部条件等。线圈通常代表逻辑输出结果,用 来控制外部的指示灯,交流接触器和内部标志等。 方框用来表示定时器,计数器或则数学运算等指 令。
梯形图的设计
交通信号灯时序图
梯形图的设计
• I/O分配表 • 将南北红灯HL1、HL2;南北绿灯HL3、HL4;南北 黄灯HL5、HL6;东西红灯HL7、HL8;东西绿灯 HL9、HL10;东西黄灯HL11、HL12均并联后公用 一个输出点。使用时应注意PLC输出端及公共端 输出电流的允许值。
梯形图的设计
PLC的结构及原理
• PLC的汇编语言
• 1 顺序功能图块 • 这是一种位于其他编程语言之上的图形语言,用 来编制顺序控制程序。顺序功能图提供了一种组 织程序的图形方法。 • 2 语句表 • 又叫指令表,简称STL。PLC指令是一种与微机 的汇编语言中的指令相似的助记符表达式。语句 表程序由指令组成。
十字路LC的结构及原理 3 红绿灯梯形图的设计
PLC的特点及应用
• 概述 • 现代社会要求制造业对市场需求作出迅速 的反应,生产出小批量,多品种,多规格, 低成本和高质量的产品,为了满足这一要 求,生产设备和自动生产线的控制系统必 须具有极高的可靠性和灵活性,PLC正是顺 应这一要求出现的,它是以微处理器为基 础的通用工业控制装置。
梯形图的设计
• I/O端子接线图
梯形图的设计
• 程序设计
• 根据交通信号灯时序图设计顺序功能图,该顺序 功能图是并列序列结构,并且带有两个子步,用 于表示步A和步B的具体细节。这样就可依据顺序 功能图设计梯形图。程序采用置位/复位指令编程 方式。另外,东西和南北方向梯形图编程逻辑是 一样的,所以我们以东西方向为例讲解。

交通信号灯也可以这样控制——见证万能PLC的神奇魅力

交通信号灯也可以这样控制——见证万能PLC的神奇魅力

交通信号灯也可以这样控制——见证万能PLC的神奇魅力一、控制要求图1 交通信号灯及其控制逻辑如图1所示,为十字路口交通信号灯的控制逻辑。

驼子大概分析了一下,感觉按时间来捋清控制逻辑,相对会简单明了些。

图2 时间流程图及状态图2为驼子根据控制逻辑,绘制的时间流程图。

四个方向的信号灯可分为横、纵两组。

两组信号灯相互之间有所关联,比如红灯1亮的期间(60s),第二组的信号灯先后会经历:绿灯2亮(50s)->绿灯2闪(6s)->黄灯2亮(4s)。

其他的信号灯也有类似的关联逻辑。

二、程序设计1、输入、输出定义图3 输入、输出定义如图3所示,十字路口四个方向共12个信号灯,共分为两组:由Q0.0-Q0.5共六个数字输出量来控制信号灯的亮灭。

同时,增加两个数字输入信号:I1.6,交通信号灯控制系统工作;I1.7,交通信号灯控制系统停止工作。

二、信号灯状态定义根据图2分析,信号灯工作过程中,共可有六个状态,每个状态由一个定时器来界定。

如图4、图5分别为工作状态2和工作状态3。

图4 工作状态2图5 工作状态3信号灯控制系统投入运行后,其工作状态为:status1->status2->status3->status4->status5->status6->status1……每个状态对应一个定时器。

基于这一特点,可用上一个状态信号的下降沿作为触发信号,触发本状态的定时器;而本状态的状态信号下降沿则作为下一个状态定时器的触发信号(其中,status6的下一个状态为status1),如此,则可以形成一个状态环,信号灯的任意一个工作瞬间都可以用6个状态中的一个表示。

图4、图5中,定时器T2、T3的计时触发端分别由各自上一个状态信号的下降沿来触发,复位端连接I1.7,以便维护人员随时可以终止信号灯。

(图4、图5只列举了状态2和状态3的程序段,有兴趣的小伙伴可自行思考其他四个状态的程序,需要注意的是状态1的程序会相对复杂些)三、驱动信号灯亮灭根据图2很容易分析出,不同工作状态下,各信号灯的亮灭情况。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

毕业论文题目:带有显示器的十字路口交通信号灯的PLC控制系(部):机电工程系专业:机电一体化班级:学生:巴哈尔姑力·阿卜杜可热木指导教师:董燕带有显示器的十字路口交通信号灯的PLC控制随着汽车进入家庭步伐的加快和城市汽车数量的增多,城市道路交通问题显得越来越重要。

马路上经常会看到这种现象:一旦整个路口的交通信号灯出现故障,若没有交警的及时疏导,该路口就会塞得一塌糊涂,甚至造成严重的交通事故。

原交通信号控制大都采用继电器或单片机实现,存在着功能少、可靠性差、维护量大等缺点,越来越不能适应城市道路交通高速发展的要求。

另外,根据人车流量的多少,可能随时增加路口的交通信号,比如增加转弯或人行道交通信号,原有系统的制约性就更加明显了。

为了弥补原交通信号灯系统存在的以上缺点,采用有效的方法控制交通灯是势在必行的。

PLC 的智能控制原则是控制系统的核心,采用PLC把东西方向或南北方向的车辆按数量规模进行分档,相应给定的东西方向与南北方向的绿灯时长也按一定的规律分档. 这样就可以实现按车流量规模给定绿灯时长,达到最大限度的有车放行,减少十字路口的车辆滞流,缓解交通拥挤、实现最优控制,从而提高了交通控制系统的效率。

可编程序控制器在工业自动化中的地位极为重要,广泛的应用于各个行业。

随着科技的发展,可编程控制器的功能日益完善,加上小型化、价格低、可靠性高,在现代工业中的作用更加突出。

题目:带有显示器的十字路口交通信号灯的PLC控制中文摘要:城市交通信号控制是通过对交通流量的调节以达到改善人和货物的安全运输,提高运营效率。

交通系统是一个具有随机性、模糊性和不确定性的复杂系统,建立数学模型非常困难,有时甚至无法用现有的数学方法加以描述。

目前大多采用的是自适应信号控制,它需要数学建模,且不考虑交通延误、停车次数等。

所以经典控制法很难得到满意的效果。

而模糊控制是一种无须建立数学模型的控制方法,它能模仿有经验的交警指挥交通时的思路,达到很好的控制效果。

近些年来我国的许多学者也都以不同的思路对单个交叉口、交通干线的模糊控制进行了研究,但因研究的局限性,实际中得到应用的寥寥无几,本文实现基于PLC的交通信号的模糊控制系统。

根据前后相流量来决定信号灯配时的模糊控制系统的理论研究成果,用PLC实现单个十字路口交通信号灯模糊控制的方法,以单个十字路口4相位交通灯为例,把PLC作为一个模糊控制器,采用梯形图编程。

通过实验保证了系统运行稳定可靠,能根据不同的交通流量进行模糊控制决策,优化信号灯的配时,从而可以有效的解决交通流量不均衡、不稳定带来的问题。

关键词:交通; 智能控制; PLC目录毕业论文任务书毕业论文(摘要Abstract)1 绪论 (1)1.1 城市交通现状 (1)1.2 智能交通的国内外发展状况 (3)1.3 交通信号灯控制的研究现状 (3)2 十字路口信号控制的基本理论和方法 (3)2.1 交通信号灯 (3)2.2 信号灯的设置 (4)2.3 交通信号的控制方式 (5)2.4 城市道路智能交通信号控制系统 (5)2.4.1 智能交通信号控制系统的基本组成 (6)2.4.2 交通信号控制系统的主要术语和参数 (6)2.4.3 智能交通信号控制的核心 (8)2.4.4 智能交通信号控制系统的基本设计步骤 (8)3 基于PLC的模糊控制系统的设计实现 (8)3.1 可编程控制器 (9)3.2 硬件电路 (10)3.3 PLC的编程设计 (14)3.3.1确定工/O点数及PLC的选择 (14)3.3.2 I/0点地址分配 (15)3.3.3交通灯控制时序图 (16)3.3.4 控制流程图 (17)3.4 软、硬件的调试 (17)4 结论 (19)参考文献带有显示器的十字路口交通信号灯的PLC控制1 绪论1.1 城市交通现状据一项对美国主要城市交通状况的调查显示:1982年至2000年,美国城市在上下班高峰期间的交通堵塞状况不断加剧,由交通堵塞造成的时间和汽油浪费而带来的经济损失每年高达680亿美元。

以广州为例来讲,现在市区平均车速只有每小时12公里。

用这个目标速度代入欧美标准计算,广州人为交通堵塞所付出的经济代价总值:每年耗费1.5亿小时,减少生产总值117亿元。

相当于该市整个生产总值的7%!在北美、澳大利亚等大城市,道路面积率高达35%--40%,而北京只有20%。

缓解交通拥堵,加快道路建设是当务之急。

据悉,到2010年,北京将投资500亿元用于城市道路建设,到2005年,北京仅高速公路通车里程就达到600公里。

但一味发展城市道路,也会刺激私家车超常规发展,两者发展速度的失衡,最终还是逃不出“拥堵—修路—再拥堵”的怪圈。

中国各大城市的交通系统都存在着不同程度的问题,北京、上海、广州三大城市的公共交通出行比例都比国外大城市小,尤其是高峰时段的公共交通分担率更小。

从我国目前各大城市的交通结构看,普遍存在常规公共交通系统发展不足,快速轨道交通系统发展滞后、自行车交通分担率过高、小汽车发展势头强劲的不协调现象。

因此,要准确认识各种交通工具各自的使用条件和服务范围,充分发挥各种交通方式的优点,使其合理分工,才能发挥整个交通系统的效率。

1.2 智能交通的国内外发展状况城市交通矛盾的日益突出,已开始影响城市的发展,解决这个问题最行之有效的良方或许就是大力发展智能化交通。

智能化交通管理体系在国外已经有了40多年的发展历史,是目前发达国家普遍采用的交通管理方式,这种方式是在发达的交通网络基础上,应用卫星定位系统,对所辖区域的交通流量实施有效控制,使有限的交通网络功能得到充分合理的利用,极大发挥城市的载体功能。

智能交通系统将大大提高交通效率而节省大量的燃料和时间;除此之外,智能交通系统能够减少交通事故,减少因事故造成部分经济损失。

在与世界发达国家机动车人均拥有量差距还很大的情况下,我国一些特大城市的交通拥堵已排在世界前列。

在北京召开的“第二届国际智能交通系统技术研讨暨技术与产品展览会”上透露。

我国将投资20亿元对北京、上海、天津、重庆、广州、深圳、济南、青岛、杭州、中山10个城市进行交通智能化改造,到2010年,这10个城市将全部实现交通的智能化。

目前国内外对智能交通系统的理解不尽相同,但不论从何种角度出发,有一点是共同的:智能交通系统是用各种高新技术,特别是电子信息技术提高交通效率,增加交通安全性和改善环境的技术经济系统。

日本、欧洲等众多国家和地区在智能交通系统方面都取得了相当大的进展,对当地交通运输效率的提高起了关键性的作用。

从各国的发展来看,智能交通系统能使交通基础设施发挥出最大的效能,提高服务质量;同时使社会能够高效地使用交通设施和能源,从而获得巨大的社会及经济效益。

它不但有可能解决交通的拥堵,而且对交通安全、交通事故的处理与救援、客货运输管理、道路收费系统等方面都会产生巨大的影响。

表1-1 美国 欧洲 日本同我国在智能交通系统发展方面的对比表1.3 交通信号灯控制的研究现状城市交通系统是一种非线性的、时变的、滞后的大系统,以往的交通控制研究多是基国家 ITS 发展程度 投资规模 重点发展领域 预期目标 美国 ITS 大国,智能交通应用率达80%以上。

1990—1997年用于智能交通的预算为12.935亿美元。

ITS 发展在车辆安全系统、GPS 适时定位系统、车辆管理系统。

一是安全,减少事故和财产损失;二是经济效益,每年节省200亿美元的目的;三是环保和减少能耗。

日 本 通过近十年的研究已建成符合本国国情的智能交通系统。

1998年用于智能交通的研究经费有161亿日元,用于基础设施的经费有1285亿日元。

交通信息服务系统、高速公路不停车收费系统等较为先进的领域。

1994年后未来30年减少50%的交通事故人员伤亡率,较少汽车尾气排放对大气的污染。

欧洲各国 ITS 应用程度介于美国与日本之间 1995—1998年间用于共同研究的经费有280亿欧元。

从道路交通扩展到铁路和水路等64个课题的研究,分布于交通信息服务、电子自动收费管理等方面。

一是安全性提高;二是有效性提高(出行时间节省6%);三是环境保护(污染物减少50%等。

中国 地方试点和专家呼吁阶段。

基本无 基本无 基本无于启发式的考虑,而不是基于控制理论的方法。

近多年来,随着众多研究控制理论出身的学者的加盟,使得城市交通自动控制领域的研究出现了新的思路、新的方法。

本小节就近年来交通信号控制理论的研究进展作一简述。

(1)静态多段配时控制静态多段配时控制是利用历史数据实现的一种开环控制,其基本设计思想源于线性规划。

它没有考虑交通需求的随机波动,没有考虑城市道路交通流的实时进化过程,其控制能力和抗干扰能力非常有限。

但就城市某一区域而言,每日的交通状况毕竟表现出相当程度的重复性,车流的运动变化仍有一定的规律可循。

因此研究静态多段配时控制,将其作为其他控制策略的“参照系”,或为它们提供“初值系统”还是很有意义的。

这种方法简便易行,尤其适用于稳态交通环境,颇受交通工程人员欢迎。

(2) 准动态多段配时控制准动态多段配时控制与静态多段配时控制相类似,只不过多段的划分不是以时间为依据,而是以检测到的实时交通状态为依据。

交通状态可以用交通量、占有率、车速等交通数据的特征值来表达。

被划分成的若干个交通状况分别配以不同的优化配时。

准动态多段配时控制是一闭环控制系统。

由于反馈的引入,所以系统的动态性能比静态多时段控制有明显改善,但是又由于它的控制方式仍属于方案选择式,所以系统动态性能的改善又十分有限,故称之为准动态系统。

2 十字路口信号控制的基本理论和方法2.1 交通信号灯在道路上用来传递具有法定意义指挥交通流通行或停止的光、声、手势等,都是交通信号。

交通信号是在空间上无法实现分离原则的地方,主要在平面交叉口上,用来在时间上给交通流分配通行权的一种交通指挥措施。

交通信号灯用轮流显示不同灯色来指挥交通的通行或停止。

随着信号灯的发展,各国使用的信号灯存在不同的差别,各自给信号灯赋予不同的含义。

我国目前使用的信号灯基本上与国际规定一致,具体含义如下:(l)绿灯亮时,允许车辆、行人通行,但转弯的车辆不准妨碍直行的车辆和被放行的行人通行。

(2)黄灯亮时,不准车辆、行人通行,但已越过停止线的车辆和已进入人行通道的行人,可以继续通行。

(3)红灯亮时,不准车辆、行人通行。

(4)绿色箭头灯亮时,准许车辆按箭头所示方向通行。

(5)黄灯闪烁时,车辆、行人须在确保安全的原则下通行。

(6)右转弯车辆和T形交叉口右边无人行横道的直行车辆,遇黄灯或红灯时,在不妨碍被放行的车辆和行人通行的情况下可以通行。

2.2 信号灯的设置当交叉路口的交通量接近路口的通行能力时,考虑在交叉路口设置交通信号控制。

相关文档
最新文档
