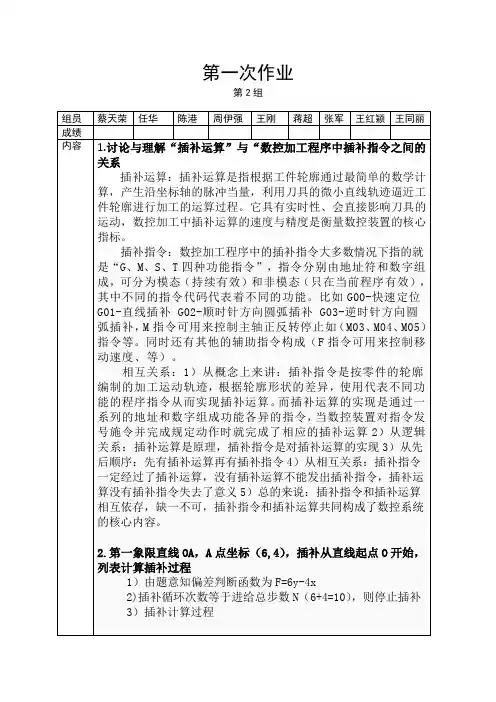

插补指令的使用

见图3.1。

图3.1 各补偿平面下的圆弧方向

2）用圆弧半径R编程除了可以用I、K表示圆弧圆心的位置外，还可以用圆弧半径表示圆心的位置。对于同一半径R，在圆弧的起点和终点之间有可能形成两个圆弧，为此规定圆心角α<180°时（即劣弧），R取正值；α>180°（即优弧）时，R取负值；α＝180°时，R取正负值均可；

图3.2 劣弧、优弧、整圆编程

3）程序段中同时给出I、K和R时，以R值优先，I、K无效；

4）当走整圆时，不能用圆弧半径R编程；

5）在G90时，圆弧终点坐标是相对编程零点的绝对坐标值，在G91时，圆弧终点是相对圆弧起点的增量值。

实例一：练习图3.2优弧、劣弧、整圆的插补、增量、绝对指令

表3-1优弧、劣弧的程序

类别劣弧（ａ弧）优弧（b弧）

增量编程G91G02X30Y30R30F100 G91G02X30Y30R-30F100 G91G02X30Y30I30J0F100 G91G02X30Y30I0J30F100

绝对编程G90G02X0Y30R30F100 G90G02X0Y30R-30F100

G90G02X0Y30I30J0F100 G90G02X0Y30I0J30F100

表3-2 整圆的程序

类别从A点顺时针一周从Ｂ点逆时针一周

增量编程G91G02X0Y0I-30J0F100 G91G03X0Y0J30F100

绝对编程G90G02X30Y0I-30J0F300 G90G03X0Y-30I0J30F100 实例二：如图3.4所示，A点为始点，B点为终点。

图3.4 圆弧编程实例图3.5 圆弧编程实例

表3-3 例2的程序

使用分矢量I、J编程使用圆弧半径R编程

O0001 ；O0002 ；

G90 G54 G02 I50.0 J0. F100；G90 G54 G02 I50.0 J0 F100；（加工整圆只能用I、J、K指定）

G03X—50.0 Y50.0 I—50.0

J0；

G03 X—50.0 Y50.0 R50.0；

X—25.0 Y25.0 I0. J—25.0；X—25.0 Y25.0 R—50.0；

M30；M30 ；

实例三：如图3.5所示为半径R等于50的球面，其球心位于坐标原点O,刀心轨迹为ABCA,数控程序如下：

O001；

G90 G54 G17 G03 X0 Y50.0 I—50.0 J0 F100；

G19 G91 G03 Y—50.0 Z50.0 J—50.0 K0；

G18 G03 X50.0 Z—50.0 I0 K—50.0；

M30；

N20 M03S800 主轴正转，速度为800r/min N30 M08 开冷却液

N40 G00X65Y0 刀具X 、Y 快速定位

N50 G00Z5 刀具快速下降至工件上表面Z5mm N60 G01Z-5F500 直线插补下刀至Z-5mm N70 G01X46F50 直线插补 N80 Y20 直线插补

N90 X20Y46 直线插补（右上方倒角） N100 X-20

直线插补铣削

N110 G03X-46Y-20R26 逆时针圆弧插补铣削（左上角） N120 G01Y-20 直线插补铣削

N130 X-20Y-46 直线插补铣削（左下方倒角） N140 X20

直线插补铣削

N150 G03X46Y-20R26 逆时针圆弧插补铣削（右下角） N160 G01Y10 直线插补 N170 G00Z5 快速抬离工件

N180 G00Z100 M09 快速抬刀至安全高度，关闭冷却液 N190 M05 主轴停转 N200

M30

程序结速

5 课后扩展练习

任务内容：在Ø100mm×80mm 的圆钢毛坯上，加工出图5-1所示的侧面轮廓，除要保证尺寸900 -0.035、14+0.018

0等轮廓尺寸外，还应保证5+0.018

深度尺

寸及零件侧面对底面的垂直度。

900-0.035

14

+0.0180

Ø100

900

-0.035

45

R7

33

2-R 1

5

2-R

15

2-R 25

5

+0.0180

0.04A

6.3

6.3

3.2

其余

A

2-25×45°

25

图5-1 零件图与实体图（外轮廓铣削加工）

6 课堂总结（重点和难点）

本次课通过简单外轮廓特征（含圆弧、直线）铣削案例，讲解了相关直线
