真石漆详解

1定义

真石漆主要由高分子聚合物、天然彩石砂及相关助剂制成，干结固化后坚硬如石，看起来像天然真石一样。真石漆具有防火、防水、耐酸碱、耐污染。无毒、无味、粘接力强，永不褪色等特点，能有效地阻止外界恶劣环境对建筑物侵蚀，延长建筑物的寿命，由于真石漆具备良好的附著力和耐冻融性能；因此特别适合在寒冷地区使用。真石漆具有施工简便，易干省时，施工方便等优点。[1]

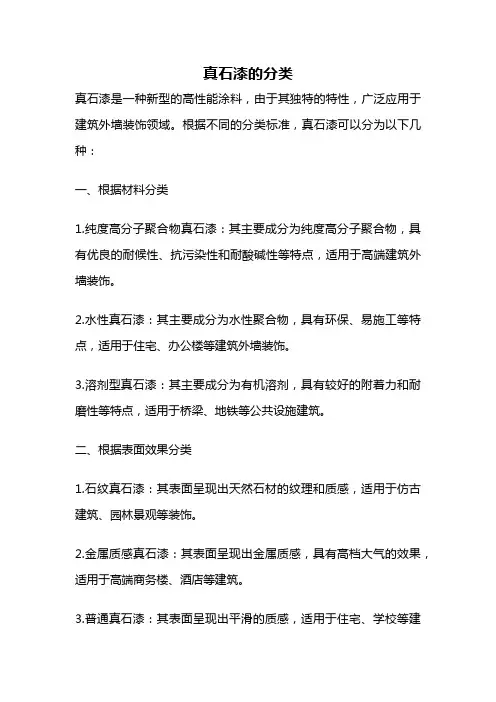

按照被施工物的表面的物理性质，分为沙面真石漆与覆面真石漆两种。

真石漆产品色系有：黑色系列，红色系列，黄色系列，白色系列，绿色系列等，一般规格有20-200不等。

[1]

2优势

优点一：装饰性强

具有仿天然石材、大理石、花岗岩的厚浆型涂料。自然色泽，具有天然石材的质感，各种线格设计，能提供各种立体形状的花纹结构，能从视觉上彰显整个建筑的高雅与庄重之美，是外墙干挂石材最佳替代品。

优点二：适用面广

可用于水泥砖墙、泡沫、石膏、铝板、玻璃等多种基面，且可以随建筑物的造型任意涂装。

优点三：水性环保

真石漆采用水性乳液，无毒环保，符合人们对环保的要求。

优点四：耐污性好

90%污物难以附着，雨水冲刷过后，亮丽如新，人工清洁更容易。

优点五：使用寿命长

高品质的真石漆使用寿命可长达15年。

优点六：经济实惠

质量好的真石漆，一平米市场价格大约在70-150元(含施工)，干挂石材含安装费至少在400元/平米以上，相比之下，真石漆占有绝对的性价比优势。

优点七：无安全隐患

外墙采用石材干挂将加载上千吨额外负担,严重危及生命财产。真石漆用料4-5㎏/㎡,仅占石材重量的1/30,附着力强，不会像石材整体脱落，有效保障安全。[2]

涂层硬度

真石漆的涂层施工干固后十分坚硬，指甲不能抠动，一般的真石漆如果在良好的天气情况下施工三天后仍能用指甲抠动，应视为涂层太软，原因主要是选择的乳液不恰当。

施工人员在制备真石漆时，采取与制备乳胶漆相同的乳液，这就导致真石漆配方中的乳液含量较低，成膜时因大量砂石的存在使得涂层不够紧密。经涂料研发人员研究：用於真石漆制备的乳液的粘结强度不应低于3MPa，最低成膜温度不应低于15℃。较高的最低成膜温度可能会造成在气温较低时不易成膜的缺点，可以通过适当多

加成膜助剂的方法来解决。成膜助剂在涂层干燥后可完全挥发，一般不会影响涂膜的性能。真石漆选择的是粘结力较高的、最低成膜温度也较高的复合乳液，这从根本上解决了涂层太软的问题。

涂层抗水性

涂层抗水性良好，稳定著色，不发白，无色差

有些真石漆涂层在每次下雨以后，都会发白，涂层变得疏松，而在雨停后，经太阳一晒，涂层又恢复原来的颜色。其实，这是由于涂层的耐水性不好、吸收了水分所引起的，配方原因是选用的丙烯酸乳液在合成时需加入表面活性剂，有些厂家为了增加乳液的稳定性，所用的表面活性剂大大超量；有些厂家在制备真石漆时加入羧甲基纤维素、羟乙基纤维素等物质作为增稠剂，以及加入苯甲酸钠作为防腐剂。这些物质都是水溶性的或亲水的，涂料成膜后留在涂层中，就大大降低了涂层的耐水性能。实验说明，将纯丙乳液与石英砂混合，不加任何助剂，喷涂形成的涂层，其吸水率为0.42??，而在上述涂料的基础上加入0.4??乙基纤维素，吸水率上升至4.3€?。由于真石漆的涂层较厚，一旦吸收了水份后，不容易在较短的时间内释放出来，因此造成外观发白，涂层内部疏松的结果。真石漆ESE选用的成膜助剂：有机矽改性丙烯酸酯乳液（矽丙乳液）。在干燥后具有良好的耐水性，因此涂层在干燥后遇水不会发生发白的现象。

随著人们对内外墙涂料装饰性要求的提高，天然真石漆以其独特的外观及性能越来越受到大家的喜爱，不少高档住宅、庭院甚至高楼大厦都提出涂饰与天然花岗岩、大理石等天然石材外观十分相近的真石漆，在性能方面要求具有较强的硬度、防水、耐老化等。下面将根据我们的一些经验简要介绍天然真石漆配制及其喷涂工艺方面的一些体会。天然真石漆配方－涂料，油墨，树脂，胶粘剂等。天然真石漆主要由高分子聚合物、天然彩石砂及相关助剂制成，干结固化后坚硬如石，具有仿天然真石般的效果，附著力强、耐候、耐水，且修补容易，与之配套施工的有抗碱性封闭底油，耐候防水保护面油。

3配方举例

一、天然真石漆

纯丙乳酸30天然彩石砂65增稠剂3增塑剂1其它助剂1

先加入乳液、增稠剂、增塑剂等助剂搅拌均匀，在慢慢加入天然彩石砂搅拌均匀即可包装。

二、抗碱性封闭底漆

纯丙乳酸60€? 水35、防霉、防腐剂、其它助剂

先加入乳液、助剂等搅拌均匀，然后加入水搅拌均匀即可包装。

三、罩面清漆

A组分

聚氨酯树脂60% 涂料，油墨，树脂，胶粘剂，配方

乙酸丁酯 18%

二甲苯 20%

抗紫外线剂1%

其它助剂1%

混合搅拌均匀，即可包装。

B组分

HDI固化剂（75%）66% UV，辐射，水性，助剂，颜料

醋酸丁酯34%

混合搅拌均匀，即可包装。（注：面油需按A：B=4：1比例混合配制，搅拌均匀后方可使用，使用期限不能超过8小时，随配随用。）

4施工概要

施工主要涉及到施工设备及要求、施工流程、施工技术指标。

施工设备及要求

⑴、空气压缩机：功率5匹以上，气量充足，至少带三根气管，能满足三人以上同时施工。

⑵、下壶喷枪：容量500ml、口径1.3mm以上、容量不能太大、否则太重、操作不便、口径小则施工速度慢、可能延缓工期、不宜大面积施工。

⑶、真石漆喷枪：分单枪、双枪、三枪等，根据不同的花色选择单色用单枪，双色、多色用双枪、三枪，以便适应不同施工工艺，喷出更理想的效果。

⑷、各种口径喷嘴：4mm、5mm、6mm、8mm等，根据样板的要求选择不同的喷嘴，口径越小则喷涂效果越平整均匀，口径大则花点越大，凸凹感越强。

施工流程

12到24小时之后打磨

喷底油两遍-----喷真石漆2-3mm-----喷面油两遍

施工技术指标

UV，辐射，水性，助剂，颜料

⑴、喷涂底油：选用下壶喷枪，压力4-7Kg/平方厘米，施工时温度不能低于10℃，喷涂两遍，间隔2小时，厚度约30微米，常温干燥12小时。

⑵、喷涂真石漆：选用真石漆喷枪，空气压力控制在4-7千克/平方釐米，施工温度10℃以上，厚度约2-3mm，如需涂抹两道、三道，则间隔2小时，干燥24小时后方可打磨。

⑶、打磨：采用400--600目砂纸，轻轻抹平真石漆表面凸起的砂粒即可。注意用力不可太猛，否则会破坏漆膜，引起底部松动，严重时会造成附著力不良，真石漆脱落。

⑷、喷涂面油：选用下壶喷枪，压力4-7千克/平方厘米，施工不低于10℃，喷涂两遍，间隔2小时，厚度约30微米，完全干燥需7天。

施工底材及要求

适用于混凝土或水泥内外墙及砖墙体，还有石棉水泥板、木板、石膏板、聚氨酯泡沫板等底材。施工底材表面基层应平整、乾净，并具有较好的强度，新墙体则应实干一个月，方可施工，旧墙翻新，先要整平基层，除去松脱，剥落表层及粉尘油垢等杂质后方可施工。

施工方法

1、真石漆要求平整，坚固，无裂纹

2、先用抗碱封闭底漆或墙面处理剂封底一遍，干透后再用专用喷枪涂真石漆，喷涂一至两遍（也可以刮涂），重涂间隔为2小时以上。

3、48小时後再涂水性底油罩光漆一遍。

4、必须套用底漆，面漆以保证施工质量及耐久性。

5、对於复杂的基层，为确保达到最佳施工效果，提供真石漆全面施工方案。

注意事项

1、施工时，脚手架应距离墙面30cm左右，如距离太近，上下层脚手架间喷涂部分可能有接痕，影响装饰效果。

2、不喷涂部分及物件，应用挡板或纸张等隔开。

3、施工时气温应高于5℃，风力大于4级时不宜施工。主涂层喷涂24小时内应避免雨雪。

4、油性底漆、罩面漆属易燃危险品，施工时应严禁烟火。

5、主涂层施工完毕，工具应立即用水清洗。

6、油性底漆、罩面漆施工完毕，工具即用二甲苯等溶剂进行清洗。

7、在施工过程中，严禁在用料中随意加水稀释。

8、气温较低时同一面墙要一次成活，否则即使相同批次经过很久再施工也会出现轻微色差问题

5喷涂工艺

真石漆喷涂工艺主要有以下几个方面：

罗马圆柱喷涂

因其是圆柱形，所以采用"M"线形喷涂，距离略远约40cm，喷枪要垂直柱面喷涂，自上而下，喷好一面再转向另一面，转向角度约60度为宜。

方形柱喷涂

方形柱棱角分明，很容易因喷涂不匀而使棱角模糊，为了喷涂方便，以约50cm的距离喷涂棱角，远距离喷涂，雾花散得开，面积大而均匀，如果距离太近，稍不注意就会喷厚，喷不均匀，使棱角线条显现不出来，失去了原有建筑的整体外观美感。

垂直面喷涂

采用划圈法，距离30cm-40cm，以半径约15cm横向划圈喷涂，并不时上下抖动喷枪，这样喷速度快而均匀，且易控制，如果采用一排一排的主式重叠喷涂，速度慢，上下交接处难控制均匀，将影响外观，造成涂料缺陷。

砖形石漆

1.先按要求设计好砖形尺寸，然後在已涂好底油的墙面用木框架做好砖形模型，喷上，在真石漆还没有表面干透前取下木框即可。

2.按要求设计好砖形尺寸，然後在已刷好底漆的墙面上贴上胶条或线做好砖形模型，喷涂后随即去除胶带。切记胶带去除时必须要小心，不得影响涂膜切角。去除小技巧：尽量往上拉，不要往前拉。

圆柱形喷涂

现代建筑采用圆柱形小葫芦做栏杆装饰、大都要求喷上真石漆、因其小巧玲珑、极具装饰性、对它们的喷涂工艺也更为细致。做栏杆装饰的葫芦柱，距离太近，有些地方根本无法正面喷涂，所以按一般常规喷法是无法达到理想效果的。喷涂选用小喷嘴、距离约40cm、快速散喷真石漆、自上而下一面一面来喷、不能正面喷涂的，用抖动喷枪的方法，令其周围尽量喷上真石漆，然后用毛刷刷平真石漆，没有喷到的地方也可以用毛刷略微抹上一层；再用喷枪散喷一遍，不能太薄，也不能太厚，盖住刷痕即可，薄了不能起到很好的保护效果，厚了则遮盖住了原有的线条美感，也可能出现裂缝等不良表面现象。

6不足之处

真石漆工艺不足之处主要表现在三方面：

平面出现裂缝

主要原因可能是因为天气温差大，突然变冷，致使内外层干燥速度不同，表干里不干而形成裂缝，现场解决方法是改用小嘴喷枪，薄喷多层，尽量控制每层的干燥速度，喷涂距离以略远为好。

阴阳角裂缝

真石漆喷涂过程中，有时会在阴阳角处出现裂缝，因阴阳角是两个面交接，如果喷上真石漆，在干燥过程中会有两个不同方向的张力同时作用于阴阳角处的涂膜，易裂缝。现场解决办法：发现裂缝的阴阳角，用喷枪再一次薄薄的覆喷，隔半小时再喷一遍，直至盖住裂缝；对于新喷涂的阴阳角，则在喷涂时特别注意不能一次喷厚，采取薄喷多层法，即表面干燥后重喷，喷枪距离要远，运动速度要快，且不能垂直阴阳角喷，只能采取散射，即喷涂两个面，让雾花的边缘扫入阴阳角。

成膜过程

在喷涂时，覆盖不够均匀或者太厚，在涂层表面成膜后出现裂缝，甚至若干个星期后出现裂缝，这种情况就要具体分析，除了施工时注意喷涂方法外，必要时应改变配方，重新试制。

7涂层

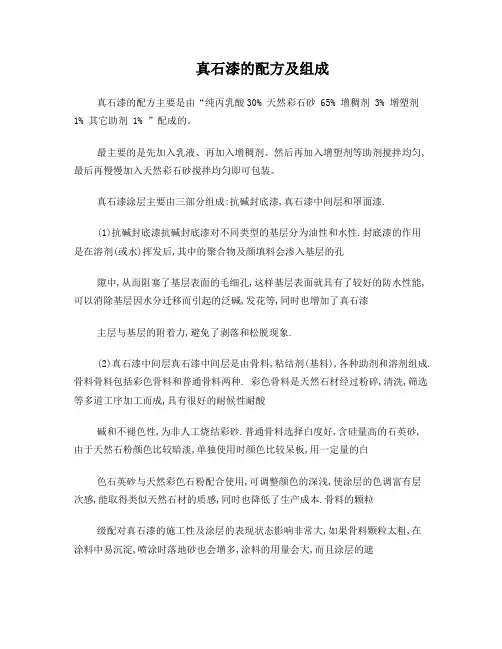

真石漆涂层主要由三部分组成：抗碱封底漆，真石漆中间层和罩面漆.

⑴抗碱封底漆抗碱封底漆对不同类型的基层分为油性和水性.封底漆的作用是在溶剂（或水）挥发后，其中的聚合物及填料会渗入基层的孔隙中，从而阻塞了基层表面的毛细孔，这样基层表面就具有了较好的防水性能，可以消除基层因水分迁移而引起的泛碱，发花等，同时也增加了真石漆主层与基层的附著力，避免了剥落和松脱现象.

⑵真石漆中间层真石漆中间层是由骨料，粘结剂（基料），各种助剂和溶剂组成. ? 骨料骨料包括彩色骨料和普通骨料两种. 彩色骨料是天然石材经过粉碎，清洗，筛选等多道工序加工而成，具有很好的耐候性，耐酸碱和不褪色性,为非人工烧结彩砂.普通骨料选择白度好，含硅量高的石英砂，由于天然石粉颜色比较暗淡，单独使用时颜色比较呆板，用一定量的白色石英砂与天然彩色石粉配合使用，可调整颜色的深浅，使涂层的色调富有层次感，能取得类似天然石材的质感，同时也降低了生产成本.骨料的颗粒级配对真石漆的施工性及涂层的表现状态影响非常大，如果骨料颗粒太粗，在涂料中易沉淀，喷涂时落地砂也会增多，涂料的用量会大，而且涂层的遮盖力下降，涂层外观粗糙，易积灰尘而被污染；如骨料颗粒太细，则装饰效果欠佳.所以，采用粗细颗粒搭配使用，既不易影响涂层的装饰效果，还可以使涂层致密. ?粘结剂（基料）粘结剂是影响真石漆性能的关键因素之一，它的好坏直接影响著真石漆膜的硬度，粘结强度，耐水，耐候等多方面的性能.用于真石漆的乳液应该满足下列三方面的要求：

A 乳液稳定，所形成的漆膜无色，透明，在紫外线照射下不易发黄和粉化；

B涂膜的硬度要高，以提高涂层的耐沾污性；

C，漆膜的吸水膨胀率要小，形成耐水耐白化的漆膜，即具有抗吸水泛白的能力. ⑶罩面漆使用罩面材料主要是为了增强真石漆涂层的防水性和耐沾污性，耐紫外线照射等性能,也便于日后的清洗.罩面漆包括油性双组分聚氨酯透明罩面漆，油性双组分氟碳透明罩面漆，水性单组分硅丙罩面漆等. 真石漆中间层涂料配方例：纯丙

乳液（黏结力强，MFT高一些的乳液）30天然彩石砂60助剂10市场上大多还是不采用纯丙来做，成本太高，多数用苯丙做，个别高档的客户才会用到纯丙来做，而且此配方的纯丙添加量很大。

8市场分析

天然真石漆的生产工艺简单、成本低、性能优异、向更高档次开发前景广阔。例如环保型，高弹性，不粘尘等系列。

高档次的真石漆必须配套严格的施工工艺、制造厂家的涂料尽管质量较好、但如果施工人员经验不足、素质较低、对不同厂家的真石涂料性能不了解或了解不够全面，也会造成各种问题。

才能充分展示出真石漆的独特外观和优越性能。
