联想万全R520服务器、AMS2100存储使用说明及注意事项
联想万全 T100 1020 服务器用户手册说明书
第七章常见问题解答本章帮助您检查并解决在使用万全T100 1020服务器系统的过程中可能遇到的问题。
如果您在使用过程中遇到未在手册中出现的新问题，请及时拨打800-810-8888免费咨询热线求助。
7.1 系统第一次启动服务器第一次启动产生的问题通常是由于运输环境恶劣导致硬件连接松脱或损坏部分硬件引起的。
如果出现问题，建议用户按以下步骤检查：1、服务器的硬件配置是否与装箱单一致？2、所有的电缆是否都连接正确并接牢？3、处理器是否完全插入主板的插槽中？4、CPU散热片是否正常工作？5、所有的PCI插卡是否完全插入主板的插槽中并牢固？6、为确保用户自己添加的插卡可以应用，应检查是否存在资源冲突，例如：两块插卡是否共享同一中断？7、所有的外部设备如光驱、软驱是否可以正常使用？8、如果系统有一个硬盘，它是否已进行格式化或配置？9、所有的设备驱动是否安装正确？10、用户是否自己更改BIOS设置导致系统不能正常运行？11、操作系统装入是否正确？可参阅操作系统相关文档。
12、是否已按前面板上的系统电源按钮开启服务器（通电灯指示应该亮）？13、系统电源线是否与系统正确连接并插入插座？14、如果这些项目都正确但问题仍然发生，参见后面的介绍或与代理商联系。
7.2 运行新的应用软件在运行一个新的应用软件时产生的问题通常与软件有关。
尤其是在其它软件运行正确的情况下，由设备硬件引起的故障可能性比较小。
如果出现问题，建议用户按以下步骤检查：1、系统是否满足软件对硬件的最低要求？请参阅软件的随机文件。
2、软件是否为合法软件？如果不是，换一个；未授权的复制软件经常运行不正常。
3、如果从一张软盘上运行软件，它是否是一个完好的拷贝？1694、如果从光盘上运行软件，光盘是否有污损？5、如果从一个硬盘驱动器上运行软件，软件的安装是否正确？是否遵循所有的操作并安装了所有的文件？6、设备驱动程序安装是否正确？7、软件的配置是否正确？8、是否正确地使用软件？9、如果这些项目都正确但问题依然存在，请与软件商的客户服务代表联系。
ThinkServer TS140 用户手册 V1.2
存储服务器使用说明书
存储服务器 操作手册目录第一章存储服务器的功能........................................................................................................- 2 -1.1功能概述........................................................................................................................- 2 -1.2性能概述........................................................................................................................- 2 -1.3运行环境........................................................................................................................- 3 - 第二章存储服务器的使用........................................................................................................- 4 -2.1运行前的准备................................................................................................................- 4 -2.1.1磁盘的组织.........................................................................................................- 4 -2.1.2原始数据库文件.................................................................................................- 4 -2.1.3 确认运行环境....................................................................................................- 5 -2.2服务器操作说明............................................................................................................- 5 -2.2.1首次运行.............................................................................................................- 5 -2.2.2主界面说明.........................................................................................................- 6 -2.2.3启动服务器.........................................................................................................- 7 -2.2.4停止服务器.........................................................................................................- 8 -2.2.5系统配置.............................................................................................................- 8 -2.2.6退出.....................................................................................................................- 8 -2.2.7配置录像计划.....................................................................................................- 8 -2.2.8未录通道日志记录功能.....................................................................................- 9 - 第三章存储服务器的数据库备份..........................................................................................- 10 -3.1 数据库的备份还原.....................................................................................................- 10 -3.2存储服务器的重新安装..............................................................................................- 11 -第一章存储服务器的功能1.1功能概述存储服务器软件实现对监控录像数据的统一保存，它通过直接连接设备或者通过流媒体服务器获取视频数据流，并以数据块的方式保存在预分配的磁盘空间中，通过磁盘数据的索引文件保存录像数据信息。
HDS_AMS2100配置手册

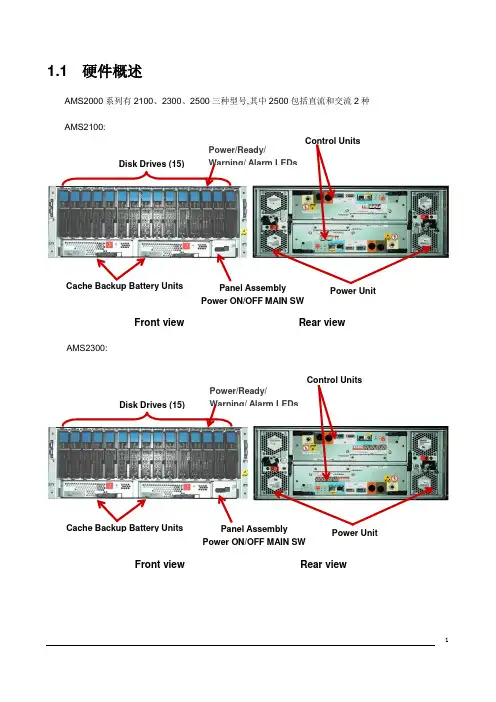

1.1 硬件概述AMS2000系列有2100、2300、2500三种型号,其中2500包括直流和交流2种AMS2100:AMS2300:Control UnitsPower UnitCache Backup Battery Units Power/Ready/ Panel AssemblyPower ON/OFF MAIN SW Front view Rear viewControl UnitsPower UnitCache Backup Battery Units Power/Ready/ Panel AssemblyPower ON/OFF MAIN SW Front view Rear viewAMS2500:AMS2500-DC扩展柜：Cache Backup Battery UnitsPower/Ready/ Warning/ Alarm LEDs Panel Assembly Power ON/OFF MAIN SWPower Unit (RKH) Fan Unit Control UnitCache BackupBattery(Option) Front viewRear view Cache Backup Battery Units Power/Ready/ Warning/ Alarm LEDs Panel AssemblyPower ON/OFF MAIN SWFan Unit Control UnitCache BackupBattery(Option) Front viewRear view高密扩展柜：AMS2000系列多了一种高密扩展柜，容量为48块盘，实际上是从中间分开的两个柜子，左右两边的每个柜子各24块盘。
硬件参数对比：•ENCPower Front Rear view Disk Drives1.2 技术亮点(1) 在线升级，实现真正的active-active；(2) 高密扩展柜；只支持1T的SATA盘，与普通盘不同(3) SAS网络；(4) 支持所有多路径软件，将多路径安装部分交给主机工程师；(5) SNM2页面管理软件。
2100操作指导书
2100操作指导书第一章：简介本操作指导书旨在为使用2100设备的操作人员提供详细的操作指导和技术支持。
本章将对2100设备进行简要介绍，并提供使用本指导书的准备事项。
1.1 设备概述2100是一种先进的电子设备，用于处理和分析各种数据。
它具有高性能的处理能力和大容量的存储空间，广泛应用于科学实验、工程项目和数据分析等领域。
1.2 准备事项在开始使用2100设备之前，请确保您已经完成以下准备工作：- 熟悉2100设备的基本技术规格和功能特点；- 确保设备已正确连接电源，并处于正常工作状态；- 准备好必要的操作手册和相关文档，以便随时查询和参考。
第二章：操作步骤本章将详细介绍使用2100设备的操作步骤，并提供相关的注意事项和技巧。
2.1 启动设备要启动2100设备，请按以下步骤进行操作：1. 确保设备已正确连接电源，并处于待机状态；2. 按下电源按钮，等待设备启动，直到出现欢迎界面；3. 输入登录凭证，例如用户名和密码，以登录设备。
2.2 设备界面2100设备的界面是用户与设备进行交互的主要方式。
在使用设备时，请注意以下几点：- 界面显示清晰、简洁，可通过设置调整亮度和对比度；- 支持多语言显示，可以根据需要进行切换；- 了解主要功能按钮和菜单的布局和用途，以便快速进行操作。
2.3 数据处理2100设备具有强大的数据处理功能，可对各种数据进行处理和分析。
以下是一些常用的数据处理操作：1. 数据输入：通过设备界面或外部设备将数据输入到2100设备中；2. 数据清洗：对输入数据进行处理，去除冗余信息和错误数据；3. 数据分析：使用设备提供的分析工具对数据进行深入分析和挖掘；4. 结果输出：将处理和分析结果以适当的方式输出，例如打印、导出或展示。
2.4 故障排除在使用2100设备过程中，可能会遇到一些故障或问题。
以下是一些建议的故障排除步骤：1. 检查设备连接：确保设备的所有连接已经正确插入；2. 重启设备：尝试重新启动设备，有时候简单的重启可以解决问题；3. 查询文档：参考相关的操作手册和技术文档，找到解决方法或答案；4. 寻求帮助：如果问题无法解决，请联系技术支持或相关人员进行进一步的帮助。
联想R520 G7慧眼高级版配置使用手册
联想R520 G7慧眼高级版配置使用手册一、介绍联想R520 G7服务器具有BMC芯片，此芯片支持联想慧眼远程管理，此远程管理模块具有嵌入式Web UI、USB2.0媒体重定向、KVM等特性。
在服务器背后与网口2复用为mgmt 管理口，同时也可以作为一个普通的千兆网口使用，此管理口IP与系统网卡IP相互独立。
在BIOS里面可以设置这个管理口。
只要通电状态，即可进行远程管理。
联想慧眼分为专业版和高级版2个版本。
专业版需要在系统中安装一个客户端软件。
高级版只需在BIOS中配置IP即可通过IE进行远程管理。
高级版分为2种管理方式，IPMI和KVM 两种管理方式：IPMI可对服务器进行IP配置，用户管理，告警日志收集，远程开关机等操作。
KVM方式除支持IPMI支持的功能外，还支持控制台重定向，通过java虚拟机显示KVM客户端界面，KVM 客户端界面的信息与本地显示器相同，可以像在本地带显示器键盘鼠标一样安装维护系统。
注意：由于慧眼是收费的软件，本软件是私下搞来的，只是为了方便大家对服务器维护管理，还请各位做好保密工作，不要到处宣扬，泄密。
二、配置由于我们公司采购服务器大多都没有购买慧眼服务，所以采购的联想R520 G7服务器虽然具有BMC芯片，但却无法开启慧眼功能。
所以需要先开启慧眼功能。
是否支持慧眼功能在BIOS中可以看到。
1.开机按DEL进去BIOS选择Advanced-IPMI 2.0 Configuration如果这里显示working则开启了慧眼功能，配置IP 即可。
如果显示not working则不支持慧眼功能，需要开启慧眼功能，否则在选项中无法配置管理IP。
如下图：2.开启慧眼功能，需要进入dos界面和软件。
软件存放在下面。
BMC15目录下文件结构如下：在DOS界面执行ipmi.bat文件开启慧眼高级版ipmi管理模式。
在DOS界面执行kvm.bat文件开启慧眼高级版KVM管理模式。
这里我们都开启KVM模式就行。
AMS 2100产品技术说明书 V1
磁盘模块—RKAK
RKS中包括有Dual Active控制器、15个磁盘槽位、2个缓存电池模块、冗余的电源和风扇系统；RKA中有15个SAS或SATA磁盘槽位，Dual Active的系统扩展连接控制器（ENC），冗余的风扇和电源。
高性能SAS后端磁盘结构——保证I/O性能
HDSAMS 2100系列产品在全新的存储结构设计中前后端都采用了点到点的设计，即前端为FC的点到点、后端SAS的点到点高性能通路设计，彻底消除了以往中端存储后端只能采用FC LOOP时的磁盘访问的抢占问题。
两个SAS端口之间的连接很容易达到12Gb甚至24Gb超高带宽（一个4路宽端口的传输带宽高达12Gb/s），远远超过光纤通道端口的4Gb带宽；
同时，通过类似交换机的Expander（扩展器），由SATA的点对点架构升级为能够容纳上万个端口的全交换网络；
而且SAS技术软硬件均兼容SATA，用户可以根据需要在一个磁盘箱中自由选择SAS硬盘或SATA硬盘；
良好的开放性，具有HSD技术完全支持异构SAN实施
主动的数据保护，支持全局热备技术
带有电池保护功能的镜像写入缓存、ECC内存
Hi-Track“呼叫中心”预测性维护服务
支持主机I/O通道故障切换
在线微码升级，通过对称均衡控制器架构支持单前端FC口接入就可以实现在线微码升级
RAID 0、RAID 1、RAID 1+0、RAID5和RAID6支持，最多可达50个RAID组
2.
2.1
HDS公司HDSAMS 2100系列存储产品采用最新的模块化阵列系统结构，与HDS USPV产品同为HDS存储系列产品。其内部采用前端FC的点到点、后端SAS的点到点通路设计、均衡双活控制器管理、高速缓存全部为NV－CACHE与镜像写设计模块化设计以及部件级热拔插设计能够提供24×7的即时数据存取。其主要特点有：
联想 万全R510 G7服务器 说明书
声明感谢您选择联想产品。
•本手册的用途在于帮助您正确地使用联想服务器产品（以下称“本产品”），在安装和第一次使用本产品前，请您务必先仔细阅读随机配送的所有资料，特别是本手册中所提及的注意事项。
这会有助于您更好和安全地使用本产品。
请妥善保管本手册，以便日后参阅。
•本手册的描述并不代表对本产品规格和软、硬件配置的任何说明。
有关本产品的实际规格和配置，请查阅相关协议、装箱单、产品规格配置描述文件，或向产品的销售商咨询。
•如您不正确地或未按本手册的指示和要求安装、使用或保管本产品，或让非联想授权的技术人员修理、变更本产品，联想将不对由此导致的损害承担任何责任。
•本手册中所提供照片、图形、图表和插图，仅用于解释和说明目的，可能与实际产品有些差别，另外，产品实际规格和配置可能会根据需要不时变更，因此与本手册内容有所不同。
请以实际产品为准。
•本手册中所提及的非联想网站信息，是为了方便起见而提供，此类网站中的信息不是联想产品资料的一部分，也不是联想服务的一部分，联想对这些网站及信息的准确性和可用性不做任何保证。
使用此类网站带来的风险将由您自行承担。
•本手册不用于表明联想对其产品和服务做了任何保证，无论是明示的还是默示的，包括（但不限于）本手册中推荐使用产品的适用性、安全性、适销性和适合某特定用途的保证。
对本产品及相关服务的保证和保修承诺，应按可适用的协议或产品标准保修服务条款和条件执行。
在法律法规的最大允许范围内，我们对于您的使用或不能使用本产品而发生的任何损害（包括，但不限于直接或间接的个人损害、商业利润的损失、业务中断、商业信息的遗失或任何其他损失），不负任何赔偿责任。
•对于您在本产品之外使用本产品随机提供的软件，或在本产品上使用非随机软件或经联想认证推荐使用的专用软件之外的其他软件，我们对其可靠性不做任何保证。
•我们已经对本手册进行了仔细的校勘和核对，但我们不能保证本手册完全没有任何错误和疏漏。
为更好地提供服务，我们可能会对本手册中描述的产品之软件和硬件及本手册的内容随时进行改进或修改，恕不另行通知。
联想万全R520 BIOS设置
第四章系统设置本章将向您介绍万全R520 6122服务器主板相关的硬件跳线以及系统设置程序的使用方法。
4.1 主板布局及跳线设置一、主板布局图 4-1 主板元件布局图A.从处理器插座 #2L.前面板接口B.从处理器风扇插座 #2M.IDE接口C.主处理器风扇插座 #B 2接口D.主处理器插座 #1O.Mini PCI插槽E.系统风扇插座 #1P.CMOS电池F.辅助电源接口Q.64位PCI-X扩展槽(全高)G.系统风扇插座 #2R.内存插槽H.主电源接口S.SCSI 通道B接口 2 连接头T.I/O 端口J.高密数据连接口U.64位PCI-X扩展槽(半高)K.软驱接口V.系统风扇插座 #3二、主板跳线设置图 4-2 CMOS跳线示意图跳线编号跳线名称作用描述跳线设置JBAT1CMOS CLR清除CMOS设置管脚2-3短接,可清CMOS图 4-3 PCI MODE跳线示意图跳线编号跳线名称作用描述跳线设置J27PCI-X Bus A MODE改变PCI-X总线A的PCI管脚短接,可实现PCI 66 模式模式PCI-X总线A连接了SCSI控制器和半高64位PCI-X扩展槽图 4-4 PCI MODE跳线示意图跳线编号跳线名称作用描述跳线设置J28PCI-X Bus B MODE改变PCI-X总线B的PCI管脚短接,可实现PCI 66 模式模式PCI-X总线B连接了千兆网络控制器和全高64位PCI-X扩展槽图4-5 VGA跳线示意图跳线编号跳线名称作用描述跳线设置J15VGA跳线可以屏蔽主板集成显卡管脚短接,可屏蔽主板集成显卡4.2 主板BIOS设置一、通电自检程序(POST)每次启动系统时，BIOS开始执行通电自检程序（POST）。
POST可以发现、配置并测试处理器、内存、键盘等大多数已安装的部件及设备。
测试内存所需的时间取决于系统安装内存的数量。
POST程序存储在闪存中。
１、启动系统，几秒钟之后，POST开始进行，联想的标识就会显示在屏幕上。
联想服务器、存储及方案实战培训V
1
1
1
1
2
3
联想NS数据库集群
技术特点： 高性能 并行处理、负载均衡 高可用 安全运转、永不停顿 易扩展 高度性能伸缩、满足业务发展 可管理 管理简单、操作透明
标准版NS数据库集群
增强版NS数据库集群
服务器产品部分
应用方案部分
配置举例及注意事项
存储产品部分
某用户需求服务器配置
用户需求配置： 机架式 2*INTEL 至强四核2.4G 8GB内存 3*146G SAS 热插拔硬盘(15000转) 双千兆网卡+光纤网卡 冗余电源 操作系统；
服务器产品部分
应用方案部分
配置举例及注意事项
存储产品部分
存储产品定位及特点
SAS112 AMS2100S SF680 AMS2000系列 VSP SAS112：RiSC架构控制器，单双控可选，iSCSI、FC可选，0硬盘起订。指标高，3—5万。SAS、SATA可选，可承担大部分小型应用。 AMS2100S：HDS产品，单双空可选，光纤机头，SAS机身，性能好，最大可扩90块盘，SAS、SATA硬盘可选。6—8万，易控标。 SF680：LSI产品， RiSC架构控制器，双控配置，纯光纤结构，112块盘，与IBM及部分厂商为同源产品，不易控标，7—9万。 AMS2100：HDS产品，双控配置， iSCSI、FC可选，性能好，10—12万，易控标，不适合价格竞争。 AMS2300、2500：HDS产品，双控配置， iSCSI、FC可选，性能好，20万以上，适合于高端用户。 VSP系列：HDS高端产品，存储虚拟化，支持海量盘位，按需定制
SF680
每控制器1个Intel XScale 1.2GHz RISC存储专用处理器,整合XOR引擎 2GB，支持电池后备(BBU, Battery Backup Unit)+ Flash双重保护 4个8Gb/s FC 接口(理论带宽3200MB/s) 每控制器2GB（i版1GB），支持缓存数据的掉电保护 支持最大硬盘数量 ：112 单柜支持16个FC或SATA硬盘,支持同柜混插 200,000 IOPS
联想个人云说明书
联想个人云说明书联想个人云与市面上的NAS（网络存储器）设备在功能上基本一样，只是联想个人云搭建更简单，并且支持手机、电脑、智能电视等多平台客户端，非常适合于家庭或个人使用。
一、开箱及外观：联想个人云采用了白色硬质纸盒包装，正面印制了产品名称、外形和品牌LOGO；包装背面是产品的特色功能、参数和厂家等相关信息，整个包装看上去非常简洁。
打开包装，联想个人云被固定在底部的海绵仓位中，在盒子顶部也有海绵保护，可有效保证运输过程中的安全。
在盒子底部，是联想个人云的配件和附带的4T硬盘。
联想个人云全家福：除了主机外，还有电源适配器、硬盘、网线、说明书、螺丝及工具。
联想个人云的电源适配器型号为：E036-1C120300VC，是由迈恩普电子有限公司代加工。
从电源适配器的输出可以看到，联想个人云的供电采用的是12V 3A直流电源，在使用时，注意一定要使用原装适配器。
另外，要说的是联想个人云附带了这张4TB机械硬盘，采用的是2.5英寸西部数据蓝盘，不过要比普通的笔记本硬盘厚上许多，这或许是因为容量太大的缘故。
联想个人云的外形如立体形的跑道，主体为白色，表面采用了柱式棱角处理，加上顶部上盖和底部的底座土豪金色的点缀，让整个外观看上去非常时尚。
机身正面布置有一个指示灯，可以通过指示灯的颜值判定当前状态，相关状态可查看说明书。
▲机身正面▲机身侧面在机身的背面是联想个人云的外部接口，从上到下分别是复位孔、2×USB3.0接口、以太网口和电源接口。
在上面已经提到过，联想个人云的电源为12V输入；提供的2个USB3.0接口，可以外接U盘或移动硬盘。
▲机身背面二、安装体验：在上盖的保护膜上有“请在设备关机时插拔硬盘”和“按压LOGO 附近打开顶盖”的温馨提示。
只要轻轻按一下，就可以弹起上盖。
在上盖的内部印有设备的二维码，通过扫码就可以绑定设备。
设备连网后，也可以通过APP直接搜索绑定。
联想个人云的提供了两个硬盘槽，最大支持10TB的存储空间。
NETGEAR ReadyNAS 2100 安装指南说明书
NETGEAR® ReadyNAS™ 2100按以下说明安装NETGEAR® ReadyNAS™ 2100。
配置和使用设备的详细说明参见《ReadyNAS 2100 用户手册》。
《ReadyNAS 2100 用户手册》的链接可以在资源光盘上和NETGEAR支持网站中找到。
相关说明以设备的出厂缺省配置：X-RAID2 硬盘配置为基础。
估计完成时间： 20分钟。
注意：无硬盘设备需要安装硬盘，然后再初始化RAID才能继续。
访问 网站查看支持硬盘列表。
更多安装硬盘和配置RAID 的信息，参见《ReadyNAS 2100 用户手册》。
基本设置按以下步骤对NETGEAR® ReadyNAS™ 2100进行快速设置。
第一步：安装RAIDar 软件从“资源光盘”中安装RAIDar工具。
提供Windows、MAC和Linux版本的RAIDar 软件。
第二步：连接设备首次安装，将ReadyNAS设备的LAN1以太网端口连接到网络上，打开电源。
启动需要大约一分钟。
出厂缺省设置时，可以通过DHCP获得IP地址。
注意：机器起动后，分配给机器的IP地址将显示在状态区。
登入设备1. 运行RAIDar软件。
软件会检测设备。
技巧：在您的DHCP服务器上，会保留分配给ReadyNAS设备的IP地址，以便其随时使用。
这有助于保证映射驱动器在任何操作系统上连续工作。
2. 单击设置打开浏览器ReadyNAS 2100 无线PC 卡 FrontView。
会显示登陆页面。
缺省用户名是admin，密码是netgear1。
FrontView配置工具主页显示。
使用设置向导进行基本配置“安装向导”会帮助你完成基本文件共享安装。
有关备份、流媒体用品、打印机、虚拟局域网、用户账户及其配额等的配置说明，参见《ReadyNAS 2100 用户手册》。
注意：如果您使用“安装向导”，一定要配置报警电子邮件地址，更改管理员密码，输入密码提示问题。
AMS2100
最新一代的AMS2100应用了更多源自高端企业级存储系统的技术,不断升华模块化存储(AdaptableModular Storage, AMS)理念,使其具备更多先进特性:更领先的对称式双活控制器架构∙仿效高端企业级存储系统的架构设计,AMS2100应用对称式双活控制器设计,在2个控制器上均衡地分配I/O负载,并根据I/O负载的变化实现动态调配,使存储系统始终保持最高利用率,提供持续的最强数据处理能力.∙应用对称式双活设计,AMS2100的冗余控制器可共享RAID处理单元、缓存、通道等资源,不论是I/O路径故障,还是控制器故障,AMS2100的冗余控制均可实现智能、透明、快速的切换,保证数据的可持续读写,进而提升IT系统的业务连续性.∙AMS2100的对称式控制器设计超越中端存储市场的同档次产品,可构建更高效、更可靠的存储平台.更强劲的控制器设计∙AMS2100的控制器秉承一贯的高性能设计理念:∙AMS2100使用专属RAID处理单元承担底层I/O,使其数据读写更高效.∙AMS2100的控制器设计有独立的数据缓存和控制缓存,将不同用途的数据通过各自独立的物理缓存暂放,优化数据的I/O效率,提升系统的数据I/O性能.数据缓存专属用于数据I/O的缓冲暂存,而控制缓存专属用于控制器操作系统运行所需的缓存开销.∙AMS2100应用新一代的低功耗处理器提高控制器的命令处理速度,同时力求绿色环保.更灵活的控制器规格∙根据性能的需求,AMS2100支持4GB或8GB的数据缓存容量,可以较小的投资选配较大容量的缓存进而获得较大的性能提升.AMS2100支持多种端口配置：4个8Gb FC主机端口配置或8个8Gb FC主机端口配置或4个8Gb FC主机端口配置和4个1Gb iSCSI主机端口配置可以不同协议实现直连访问存储(DAS)，亦可部署于FC SAN环境或IP SAN环境应用SAS磁盘扩展技术在业界,AMS2100率先在中端光纤存储系统上在后端应用SAS磁盘扩展技术,在速率、扩展和维护等特性都相对上一代产品获得显著提升.AMS2100后端提供4个SAS磁盘扩展端口,整个存储系统可提供高达48Gb/s的传输速率.通过在后端磁盘应用SAS的点对点扩展连接,AMS2100的磁盘可独享最高速率3Gb/s 链路,与此同时,SAS磁盘扩展技术降低了AMS2100对磁盘的管理与维护的系统开销.这些都得益于SAS磁盘扩展技术相对于传统的FC-AL或FC Switch磁盘扩展连接技术的优越性.从长远的发展趋势看,在磁盘扩展领域,SAS技术将逐步取代FC技术,高端企业级硬盘的接口也将逐渐统一为SAS技术,AMS2100可提供更持久的投资保护.大容量或高性能的集中存储AMS2100支持多达120个SAS或SATA磁盘驱动器，可以满足业务对性能或容量的个性化需求。
2100eM说明书-第3版第3章(连接与维修)
第3章2100eM 连接、维修说明2100eM 连接、维修说明请仔细阅读本说明，并妥善保存。
第 3 章概述本章描述了 CASNUC 2100eM 数控系统的 CNC 控制单元与伺服驱 动装置、 主轴驱动装置以及机床电气相连接所需的机械结构、 电气接口 的结构和规格。
请在动手实施连接之前详细阅读本章，以避免产生意外问题。
本章包含以下内容：2100eM 数控系统的连接； 2100eM 数控系统相关报警信号及处理； 2100eM 标准梯图的说明（含与机床电器接口的接线表）。
2100eM 连接、维修说明目1录CASNUC 2100EM 数控系统概述 ............................................................................................ 1 1.1 性能 .................................................................................................................................... 1 1.1.1 控制轴数........................................................................................................................ 1 1.1.2 联动轴数........................................................................................................................ 1 1.1.3 主轴控制........................................................................................................................ 1 1.1.4 显示部件........................................................................................................................ 1 1.1.5 通讯................................................................................................................................ 1 1.1.6 8.4 吋液晶显示面板/微机兼容键盘（字母、数字） ................................................. 1 1.1.7 操作面板........................................................................................................................ 1 1.1.8 手持盒............................................................................................................................ 1 1.1.9 输入、输出控制............................................................................................................ 1 1.1.10 存储器控制 ............................................................................................................... 1 1.1.11 通讯 ........................................................................................................................... 1 1.2 功率数据 ............................................................................................................................ 1 1.2.1 输入电路基本指标 ........................................................................................................ 1 1.2.2 输出电路基本指标 ........................................................................................................ 2 1.2.3 电源................................................................................................................................ 2 1.3 安全条件 ............................................................................................................................ 2 1.3.1 保护接地........................................................................................................................ 2 1.3.2 绝缘电阻........................................................................................................................ 2 1.3.3 对地泄漏电流................................................................................................................ 2 1.4 运行条件 ............................................................................................................................ 2 1.5 安装尺寸 ............................................................................................................................ 5 1.5.1 主机尺寸........................................................................................................................ 5 1.5.2 IO 转接模块尺寸........................................................................................................... 5 1.6 机床操作面板 .................................................................................................................... 51.7 CASNUC2100EM 数控系统安装环境要求 ...................................................................... 8 1.7.1 电源供给........................................................................................................................ 8 1.7.2 接地................................................................................................................................ 9 1.7.3 环境................................................................................................................................ 9 1.7.4 温度................................................................................................................................ 9 1.7.5 大气环境........................................................................................................................ 9 1.7.6 振动................................................................................................................................ 9 2 控制系统加电过程 ................................................................................................................... 10 2.1 开机前准备 ...................................................................................................................... 10 2.2 连接与设置 ...................................................................................................................... 10 2.2.1 主机数控系统电缆连接： .......................................................................................... 10 2.2.2 伺服驱动器设置.......................................................................................................... 11 2.2.3 参数设置...................................................................................................................... 11 2.2.4 输入/输出连接与 PLC 参数设置................................................................................ 14 3 连接 ........................................................................................................................................... 17 3.1 3.2 3.3 电源的连接要求 .............................................................................................................. 17 连接规则 .......................................................................................................................... 17 主机插座名称、类型 ...................................................................................................... 183-I2100eM 连接、维修说明3.4 3.5 3.6 3.7 3.8 3.9主机电缆连线 .................................................................................................................. 19 插座分布说明 .................................................................................................................. 19 IO 转接板示意图 ............................................................................................................. 20 操作面板的连接 .............................................................................................................. 20 IO 插座的定义 ................................................................................................................. 21 主机与伺服单元、反馈编码器连线............................................................................... 223.10 内装 PLC 和机床侧电器连线 ......................................................................................... 23 3.10.1 输入电路的基本型式 ............................................................................................. 24 3.10.2 输入电路的连接 ..................................................................................................... 24 3.10.3 输出电路的基本型式 ............................................................................................. 25 3.11 手持盒的连接 .................................................................................................................. 26 3.11.1 手持盒连接说明 ..................................................................................................... 26 3.11.2 手持盒连接示意图 ................................................................................................. 26 3.12 主轴的连接 ...................................................................................................................... 26 3.13 通讯电缆的连接 .............................................................................................................. 27 3.13.1 通讯电缆连接说明 ................................................................................................. 27 3.13.2 通讯电缆连接示意图 ............................................................................................. 27 4 系统使用的电缆示意图 ........................................................................................................... 28 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 4.10 5 主轴控制电缆 .................................................................................................................. 28 主轴反馈电缆 .................................................................................................................. 29 主轴电缆（控制+反馈） ................................................................................................ 30 RS232 通讯电缆............................................................................................................... 31 安川伺服控制电缆 .......................................................................................................... 32 华大伺服控制电缆 .......................................................................................................... 33 手持盒转接电缆 .............................................................................................................. 34 手持盒电缆 ...................................................................................................................... 35 通讯转接电缆 .................................................................................................................. 36 输入输出转接电缆（标准配置）................................................................................... 374.11 输入输出转接电缆（扩展配置）................................................................................... 38 系统使用的强电供电连接示意 ............................................................................................... 39 5.1 5.2 5.3 强电接线示意图 1 ........................................................................................................... 39 强电接线示意图 2 ........................................................................................................... 40 IO 转接板输入信号接线示意图 ..................................................................................... 415.4 IO 转接板输出信号接线示意图 ..................................................................................... 42 6 系统有关的报警及处理 ........................................................................................................... 43 6.1 铣床控制系统报警及处理............................................................................................... 43 5.1.1 伺服及伺服电机报警 .................................................................................................. 43 5.1.2 硬限位报警表.............................................................................................................. 44 5.1.3 与伺服有关故障报警表 .............................................................................................. 44 5.1.4 硬、软件报警表.......................................................................................................... 45 5.1.5 零件加工程序语法及编程错误表 .............................................................................. 46 6.2 机床侧输入输出点报警处理........................................................................................... 473 - II2100eM 连接、维修说明76.2.1 输入点报警处理.......................................................................................................... 47 6.2.2 输出点报警处理.......................................................................................................... 47 2100EM 标准梯图功能说明 .................................................................................................... 48 7.1 （2100EM）标准梯图功能 ............................................................................................. 48 7.1.1 （2100eM）主轴功能................................................................................................. 48 7.1.2 （2100eM）冷却......................................................................................................... 48 7.1.3 （2100eM）手动刀具控制......................................................................................... 48 7.1.4 （2100eM）换挡......................................................................................................... 49 7.1.5 （2100eM）润滑......................................................................................................... 49 7.1.6 （2100eM）M00 功能处理 ........................................................................................ 49 7.1.7 （2100eM）M01 功能处理 ........................................................................................ 49 7.1.8 （2100eM）急停......................................................................................................... 50 7.1.9 （2100eM）复位......................................................................................................... 50 7.1.10 （2100eM）伺服主回路上电（动力电源控制） ................................................ 50 7.1.11 （2100eM）报警检测 ............................................................................................ 50 7.2 2100EM 参数设置 ............................................................................................................ 51 7.2.1 2100eM 信号地址表.................................................................................................... 52 （2100eM）PLC→ CNC 信号（机床面板 1）..................................................................... 52 7.2.2 （2100eM）PLC→ CNC 信号（机床面板 2、限位、回零） ............................... 53 7.3 2100EM 输入、输出信号表（地址+接线表） .............................................................. 54 7.3.1 （2100eM）机床输入到 PLC 信号地址+接线表 ..................................................... 54 7.3.2 （2100eM）机床面板输入信号................................................................................. 55 7.3.3 （2100eM）PLC 输出到机床信号地址+接线表 ...................................................... 56 7.3.4 （2100eM）机床面板灯信号及地址表..................................................................... 57 7.3.5 手持器输入点如下 ...................................................................................................... 57 7.4 2100EM 交换区信号表 .................................................................................................... 58 7.4.1 （2100eM）CNC 到 PLC 信号 1 ............................................................................... 58 7.4.2 （2100eM）CNC 到 PLC 信号 2 ............................................................................... 59 7.4.3 （2100eM）CNC 到 PLC 信号 3 ............................................................................... 60 7.4.4 （2100eM）CNC 到 PLC 信号 4 ............................................................................... 61 7.4.5 （2100eM）PLC 到 CNC 信号 1 ............................................................................... 62 7.4.6 （2100eM）PLC 到 CNC 信号 2 ............................................................................... 63 7.4.7 （2100eM）PLC 报警信息 3 ..................................................................................... 64 7.4.8 （2100eM）PLC 定时器 4 ......................................................................................... 653 - III2100eM 连接、维修说明1CASNUC 2100eM 数控系统概述CASNUC2100eM 数控系统是一个将 PC104 板嵌入到控制系统中的一体化铣 床数控系统。
Lenovo-HDS AMS2000系列实施指南V1.1
LENOVO-HDS AMS2000系列实施指南联想集团服务器二线技术支持处文档修订记录时间 作者 修订版本 修订内容 备注2010-9-6 丁彦斌 V1.0 初始版本2010-9-28 丁彦斌 V1.1 增加iscsi配置介绍为了规范存储LENOVO-HDS AMS2000系列磁盘阵列的硬件实施、调试和后期的维护，现在对操作方法做出如下的说明，以此作为联想存储技术服务工程师或者经过联想认证的第三方存储技术服务工程师的参考资料。
注：在进行如下操作之前，必须熟悉相关存储产品的用户手册或者快速安装指南。
目录一. 相关设备确认 (5)二．存储产品机架安装 (5)三. 存储系统连线 (6)3.1 电源线 (6)3.2 LAN连接线 (7)3.3 ENC级联线 (7)3.4 光纤通道线缆 (11)四．电源开启与关闭 (11)4.1 前提条件 (11)4.2 存储系统开启 (12)4.3 存储系统关闭 (13)五．安装管理软件 (14)5.1 AMS2000系列管理软件安装说明 (14)5.2 SNM2管理软件安装 (14)5.3 安装和配置JAVA (16)5.4 登陆SNM2管理程序 (19)六．存储配置 (20)6.1 添加阵列 (20)6.2 登陆阵列 (22)6.3添加功能许可 (23)6.4 修改root权限 (25)6.5 调整软件许可的状态 (28)6.6 创建RAID组 (30)6.7 创建Logical Unit (32)6.8 设置LU的映射 (34)6.9 全局设置 (43)6.10 高级设置 (46)6.11 磁盘阵列的监控 (51)七．升级硬件 (52)7.1 先决条件 (52)7.2 添加磁盘驱动器 (52)7.3 添加扩展单元 (54)八．初始化安装微码 (60)8.1 先决条件 (60)8.2 准备工作 (60)8.3微码初始化安装 (65)8.4 确认初始化成功 (68)8.5 确认SN是否正确 (69)九．ISCSI配置 (71)9.1盘阵端先决条件 (71)9.2主机端安装 iSCSI 启动器软件 (72)9.3 iscsi targets说明 (77)9.4 iscsi设置 (78)9.5 激活各端口的“iscsi Target Security” (80)9.6 配置port端口的Target (80)9.7确认主机端发现映射过来的LU (82)一. 相关设备确认1.打开系统设备包装箱，根据装箱清单或用户手册核对设备是否正确无误，外观是否良好，相关的手册光盘等附件是否齐全。
联想万全R520服务器、AMS2100存储使用说明及注意事项
联想万全R520服务器、AMS2100存储使用说明及注意事项目录一、万全R520 服务器 (2)1.1 产品概述 (2)1.2 产品特色 (2)1.3 产品规格 (3)1.4 系统结构特性 (5)1.5 功能特性 (15)1.6 常见问题解答 (17)二、Lenovo-HDS AMS2100 (18)2.1 基本单元（主柜） (19)2.2 安全注意事项 (24)2.3 安装前提要求 (27)2.4 安装AMS 2100存储系统 (29)2.5 供电前提条件 (30)2.6 存储系统通电 (30)2.7 存储系统断电 (32)2.8 停电后恢复供电 (32)2.9 故障排除列表 (33)2.10 从故障中恢复 (37)2.11 基于LED指示灯的故障排除 (40)三、服务器与存储的开关顺序 (43)3.1 服务器与存储的开机 (43)3.2 服务器与存储的关机 (43)附录A：AMS2100技术规格 (44)一、万全R520 服务器联想R520 G7是一款2路高密度存储服务器，其精简优化的产品设计理念，将R520 G7塑造成一款高性价比的机架服务器。
采用全新Intel 至强5500系列处理器，搭载DDR3内存，提供企业级服务器的高速数据处理能力；单位空间硬盘数量最大化，实现单位存储空间价格最优；支持企业级SATA硬盘，提供三年7*24不间断磁盘读写的稳定续航能力，能轻松承载互联网海量的数据读写请求。
图 R5201.1 产品概述万全R520 G7机型是联想09年最新推出的一款高性价比服务器产品，广泛应用于政府、中小企业，作为基础架构服务器、Email、网关、Web服务器，也可作为高性能计算节点，具备高性能、高扩展性、高可靠性、易管理的特点。
1.2 产品特色一、高可利用性1. 最大支持2颗新一代Intel Xeon双核/四核处理器，系统数据处理能力大幅提升。
2. 支持Reg/Ubf ECC DDR-III 1066/1333 内存，内存容量最大可达32GB，提供更高的带宽和更低的能耗。
联想 家庭服务器 说明书
查看家用计算机的备份状态
“计算机与备份”选项卡可在已 安装家庭服务器连接器软件的计 算机上查看备份状态及设置备 份。
设置用户帐户
“用户帐户”选项卡最多可新增 10 个用户帐户。管理员可以变更 用户可访问的共享文件夹，并针 对每位用户启用远程访问。系统 将自动提供一个共享文件夹给每 位用户，在默认情况下，只有该 用户能访问此共享文件夹。
以太网接口 系统恢复按键
电源接口 USB接口 eSATA接口
系统恢复按键 — 同时按下此键和电源开关键，进入 WinPE 系统，进行系统恢复操作。具体操作，参见系统恢复操作 说明。
打开前挡板，确认需要安 装硬盘的支架。
拨动硬盘架卡扣，打开硬 盘架前盖。
3
4
手握支架前盖，将支架前 端拉出。
然后将支架连同硬盘整体 拉出。
网络连接状态指示灯 — 表示网络的连接状态 1. 蓝色表示网络处于连接状态。 2. 蓝色灯闪烁，表示通过网络传输数据状态。 3. 指示灯灭，表示网络没有连接。
硬盘状态指示灯 — 表示硬盘的工作状态 存储池中的任意一块硬盘进行读写操作时，指示灯闪烁。
系统状态指示灯 — 表明系统的工作状态。 1. 蓝色灯闪烁，表示系统正在启动或系统准备关闭。 2. 蓝色灯长亮，表示系统启动完毕，可正常工作。 3. 红色灯闪烁，表示从内部的 WinPE 系统启动。 4. 红色灯长亮，在启动过程中，出现启动问题，请查看相
家庭服务器
1 家庭服务器的连接方法
不要打开家庭服务器的机箱。如果需要打开机 箱，请联系当地的联想服务机构取得帮助。
2 硬件使用说明
2 硬件使用说明
3. 当按下 copy 按键时，开始从前 USB 存储设备向家庭 服务器的硬盘备份数据。此时，指示灯闪烁，表明正在 copy 数据。
2、联想服务技术规范
联想LCSE工程师认证 Page 27 of 136
静电防护视频（静电防护.wmv）
主要内容
PC维修常识 静电防护 技术规范 常用检测工具介绍 技术规范九要素
技术规范主要内容
• 一、维修前准备工作（维修工具准备） • 二、维修中操作规范（计算机维修操作规范 ） • 三、维修完成后注意事项（计算机验机规范 ）
软件测试法
联想LCSE工程师认证 Page 6 of 136
维修的基本方法
• 最小系统法 –硬件最小系统 • 只有电源、主板、CPU（带散热器）。 –用于检查：不加电或者加电无显示问题。 –软件最小系统 • 包括：电源、主板、CPU（带风扇）、内存、显示卡、硬盘驱动器、 键盘。 –用于检查：启动、安装、应用等各类问题。 –在判断过程中，根据问题的性质，适当加入一到两个硬件。 • 软件方面：只有一个操作系统（或者附带出现了问题的软件） • 逐步添加/移除法（排除法） – 移除法 • 从原配置开始，一次一个部件的移除，查看故障现象的变化。 • 从现有的用户应用环境开始，一次一个软件的移除或屏蔽，查看故障 现象的变化。 – 添加法 • 从最小系统环境开始，一次一个部件地添加，并查看故障现象的变化。 • 从单一的操作系统开始，一次一个软件的添加，查看故障现象的变化。
4.
静电的防护
4.1 静电防护基本设备
在任何时间、任何地点都可能产生静电。要完全消除静电几乎不可能 的，但可以采取一些措施控制静电在不危害的程度之内。人体是最普 遍存在的静电危害源。对于静电来说，人体是导体，所以可以对人体 采取接地的措施。
使用防静电地面/ 防静电鞋/ 袜（静电从脚导到大地） 防静电服装/手套
30-1800
190-2500
•人感知到有静电的静电 电压约是3000V。因此， 人们可在不知觉的情况 下就已造成部件的损坏。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目录一、万全R520 服务器 (2)1.1 产品概述 (2)1.2 产品特色 (2)1.3 产品规格 (3)1.4 系统结构特性 (5)1.5 功能特性 (15)1.6 常见问题解答 (17)二、Lenovo-HDS AMS2100 (18)2.1 基本单元（主柜） (19)2.2 安全注意事项 (24)2.3 安装前提要求 (27)2.4 安装AMS 2100存储系统 (29)2.5 供电前提条件 (30)2.6 存储系统通电 (30)2.7 存储系统断电 (32)2.8 停电后恢复供电 (32)2.9 故障排除列表 (33)2.10 从故障中恢复 (37)2.11 基于LED指示灯的故障排除 (40)三、服务器与存储的开关顺序 (43)3.1 服务器与存储的开机 (43)3.2 服务器与存储的关机 (43)附录A：AMS2100技术规格 (44)一、万全R520 服务器联想R520 G7是一款2路高密度存储服务器，其精简优化的产品设计理念，将R520 G7塑造成一款高性价比的机架服务器。
采用全新Intel 至强5500系列处理器，搭载DDR3内存，提供企业级服务器的高速数据处理能力；单位空间硬盘数量最大化，实现单位存储空间价格最优；支持企业级SATA硬盘，提供三年7*24不间断磁盘读写的稳定续航能力，能轻松承载互联网海量的数据读写请求。
图 R5201.1 产品概述万全R520 G7机型是联想09年最新推出的一款高性价比服务器产品，广泛应用于政府、中小企业，作为基础架构服务器、Email、网关、Web服务器，也可作为高性能计算节点，具备高性能、高扩展性、高可靠性、易管理的特点。
1.2 产品特色一、高可利用性1. 最大支持2颗新一代Intel Xeon双核/四核处理器，系统数据处理能力大幅提升。
2. 支持Reg/Ubf ECC DDR-III 1066/1333 内存，内存容量最大可达32GB，提供更高的带宽和更低的能耗。
3. 主板集成1068E SAS/SATA RAID控制器，数据传输峰值带宽可达到300MB/s，磁盘子系统I/O性能优秀。
4. 集成双千兆网卡，数据接收和发送峰值速率可达到1000Mbps，提供了强大的网络传输及处理能力。
二、高可靠性1. 支持ECC内存纠错与回写技术，保证数据传输处理可靠。
2. 支持SAS RAID热插拔配置，通过构建冗余磁盘阵列保障用户数据安全。
3. 采用具备高可靠性的服务器专用电源，保障了系统稳定运行。
4. 系统集成双千兆网卡，可以有条件的提供网络冗余路径，加强了服务器作为网络关键节点的可靠性。
三、高可扩展性1. 系统提供了1个全高PCI-E Gen2×8插槽，1个全高PCI-E Gen2×4插槽，1个半高PCI-E Gen2×4插槽，便于用户扩展。
2. 最大支持12块热插拔3.5＂SATA、SAS硬盘。
3. 8个DIMM内存插槽，最大可支持32GB内存容量（单条4G情况下）。
4. 支持1-2颗Intel Xeon双核/四核处理器。
四、可管理性1. 联想万全慧眼IV专业版/高级版，提供了一套软硬件结合方案，可实现对服务器系统的全面监控和管理。
2. 万全导航光盘提供了操作系统自动安装及驱动备份功能，可以在万全服务器上对主流操作系统进行无人职守安装。
3. 自动节能降噪技术，可根据系统运行情况，实时调节风扇转速，达到真正的环保、节能。
1.3 产品规格机箱形态： 2U机架式处理器：四核英特尔® 至强® 处理器E5506 2.13GCache ：4M内存： 8GB R-ECC DDR3-1333 内存热插拔硬盘： 300G 热插拔SATA3.5寸硬盘（7200转）网卡：集成Intel双千兆自适应网卡，支持网卡冗余、负载均衡；支持网络虚拟化；显示：集成显示控制器光驱：可选USB光驱软驱： USB闪存式软驱键盘：可选USB接口键盘鼠标：可选USB接口鼠标上架导轨：支持标准机柜上架；导轨可拉伸尺寸范围：740~910mm 风扇：支持动态智能风扇调速的散热系统电源：单电源扩展性能：兼容操作系统：其它特性：管理功能介绍：1. 可选万全慧眼IV服务器监控管理系统专业版，支持IPMI2.0，实现远程硬件健康状况监控，批量远程开关机，远程定位等；2. 可选万全慧眼IV服务器监控管理系统高级版，可通过IP将本地的键盘、鼠标、显示器、光驱、软驱和存储设备重定向到远端被管服务器，实现完全的远程接管1.4 系统结构特性1.4.1 机箱结构特性一、机箱前面介绍二、机箱后面介绍三、机箱前控板介绍四、硬盘状态灯介绍板载SAS和外插SAS RAID卡配置注： 1、8口背板配合SATA硬盘，在硬盘在线，无读写时，硬盘状态和活动指示灯都灭。
1.4.2 机箱和主要部件拆装一、拆装前的注意事项注意：电源按键并不能完全切断交流电源。
要切断交流电源，必须从交流电插座中拔出与服务器相连的所有电源线的插头。
为保证系统良好的散热与通风，在正常使用服务器之前必须安装上机箱盖。
由于服务器的部件对静电放电（ESD）极其敏感，请在静电放电工作台上执行以下各节中的操作。
如果没有这样的工作台，请通过以下方法降低ESD所造成的危害：1. 戴上一条防静电腕带并与服务器的金属部分相连。
2. 在触摸服务器部件前先触摸服务器机箱的金属壳。
3. 在插拔部件时将身体一部分与服务器的金属机箱保持接触，以释放静电。
4. 避免不必要的移动。
5. 插拔服务器部件（尤其是板卡）时仅拿住边缘。
6. 将服务器部件置于一个接地的无静电的操作平台上。
如果可能的话，使用一块导电泡沫垫，但不要使用部件的包装袋。
7. 避免让部件在操作平台上滑动。
需要准备的工具：1. 十字螺丝刀，一字螺丝刀；2. 防静电腕带与导电泡沫垫（推荐）；3. 纸笔：以记录服务器系统配置状况的更改，记录所有已安装部件的特定的相关信息。
二、机箱上盖的拆装取下机箱上盖：1. 关闭所有和服务器连接的外围设备。
关闭服务器。
2. 拔掉AC电源线。
3. 拧松上盖后部的固定螺钉（下图A标识）。
4. 向后推并上提（下图B标识），取出机箱上盖。
三、Riser卡组件的拆装取下Riser卡组件：1. 关闭所有和服务器连接的外围设备。
关闭服务器。
2. 拔掉AC电源线。
3. 取下机箱上盖。
（参考“机箱上盖的拆装”操作方法）。
4. 拔掉所有和PCI卡连接的线缆。
5. 拧松Riser卡组件前后部的固定螺钉（下图A标识）。
6. 双手拿住Riser卡组件，向上提并取出（下图B标识）。
四、PCI卡的拆装安装PCI卡：1. 关闭所有和服务器连接的外围设备。
关闭服务器。
2. 拔掉AC电源线。
3. 取下机箱上盖。
（参考“机箱上盖的拆装”操作方法）4. 取下Riser卡组件。
（参考“Riser卡组件的拆装”操作方法）5. 拧下挡片固定螺钉。
6. 取下挡片。
7. 插入PCI卡（下图A标识）。
8. 安装PCI卡固定螺钉（下图B标识）。
9. 安装回Riser卡组件（参考“Riser卡组件的拆装”操作方法）。
10. 连接好PCI卡的数据线。
取下过程相反。
1.4.3 导轨组件安装1. 取出导轨组件。
导轨组件包含左，右两根导轨，其中左导轨外侧前端有“LEFTFRONT”字样，右导轨外侧前端有“RIGHT FRONT”字样。
2. 下图为右导轨组成示意图。
左导轨组成同右导轨。
A. 前支架固定螺钉B. 前支架定位螺钉C. 前支架D. 承重架E. 后支架3. 如下图，拧下前、后支架的固定螺钉。
4. 根据机柜前后立柱的长度，通过移动导轨后支架（下图A标识），调整导轨长度，直到前后支架的定位螺钉卡入到机柜立柱孔里。
到位后锁上前后支架的固定螺钉。
说明：（1）外导轨可拉伸范围为740~910mm，请用户在安装前确认机柜的可安装尺寸。
（2）左，右外导轨须固定到机柜左，右立柱的同一刻度上。
（3）如果安装机柜立柱的孔为方孔，且满足下图的尺寸规范要求，按照以上方式操作即可。
（4）如果安装机柜立柱的孔为圆孔，且满足下图的尺寸规范要求。
那么在上面的第3步操作时，需要拧下前、后支架的固定螺钉和定位螺钉，并安装上导轨附件包里配的定位螺钉。
在上面的第4步操作时，需用导轨附件包里的固定螺钉将导轨锁定到机柜上。
5. 将机器放在承重架上，往里推入。
在推入的过程中，须用手扶住机器的底部，避免机器掉落。
6. 安装到位后，拧上机器左右把手的两颗固定螺钉，将机器锁定在机柜上。
1.5 功能特性产品亮点：高性价比①采用全新45nm至强四核处理器5500系列，配合Intel QPI总线设计，将处理器间的连接带宽提升至25.6GB/s；处理器集成三通道内存控制器，配合高速DDR3内存，使CPU与内存的数据带宽高达32GB/s，整体计算性能较上代产品提升100%。
②单位存储空间的价格最优。
在2U空间内最大化能支持的磁盘数量，可扩展的磁盘容量最大可达12TB。
不间断读写的稳定续航能力①支持企业级SATA硬盘，提供更高的可靠性，在7*24不间断读写的极端使用压力下仍能稳定运行。
②企业级SATA硬盘具备优于桌面级SATA硬盘的可靠性。
易用易管理1）新一代万全导航系统贴合客户应用的实际情况，使操作系统更易于安装部署①以图形化向导的方式辅助用户进行操作系统安装的相关配置，自动识别服务器机型和硬件设备，并且从万全导航光盘上找到相应的设备驱动，最后将所有信息组织成自动应答文件。
②支持多种操作系统安装方式，以满足不同的用户使用场景，包括复制安装和常规安装，复制安装可以自动按照已有安装配置信息直接进行安装，无须再次配置，特别适合大批量同配置服务器的操作系统安装过程，极大降低系统部署工作量。
③支持现有系统分区重装模式，操作系统将被安装在原有系统分区上，其他分区数据将被保留。
如果用户只是想重新安装与当前使用相同或同类的操作系统，并且需要保留其他分区的数据，推荐用户使用这种安装方式。
该功能能有效保护客户数据不受损失。
2）支持联想慧眼IV专业版监控管理系统，支持IPMI 2.0规范，无论操作系统状态如何（正常、宕机、非主流操作系统），只要电源供电，就可以通过网络直接和被管服务器交互，获取服务器硬件健康信息和事件；无论操作系统状态如何，可以对服务器进行批量开关机、重启、远程激活ID灯等；支持资产配置、资源使用、性能信息、进程信息的远程管理可以对关键部件设置阈值进行预警。
支持邮件、颜色变化、告警弹出等报警方式。
3）联想慧眼IV高级版监控管理系统涵盖了专业版的全部功能；可远程接管被管服务器的键盘、鼠标、显示器；支持远程的图形界面监控，支持远程安装操作系统、驱动程序、应用软件等；可将控制台的软驱、光驱、USB盘重定向到被管服务器，好像是被管服务器的虚拟设备；从网络的任何地方可以登录到被管服务器上进行远程管理；采用HTTPS协议，所有操作都有用户名和密码保护，安全有保障。
