半导体物理知识点梳理
半导体物理知识点梳理
半导体物理考点归纳一· 1.金刚石 1) 结构特点：a. 由同类原子组成的复式晶格。
其复式晶格是由两个面心立方的子晶格彼此沿其空间对角线位移1/4的长度形成b. 属面心晶系，具立方对称性，共价键结合四面体。
c. 配位数为4，较低，较稳定。
(配位数：最近邻原子数)d. 一个晶体学晶胞内有4+8*1/8+6*1/2=8个原子。
2) 代表性半导体：族的C ，，等元素半导体大多属于这种结构。
2.闪锌矿 1) 结构特点：a. 共价性占优势，立方对称性；b. 晶胞结构类似于金刚石结构，但为双原子复式晶格；c. 属共价键晶体，但有不同的离子性。
2) 代表性半导体：等三五族元素化合物均属于此种结构。
3.电子共有化运动：原子结合为晶体时，轨道交叠。
外层轨道交叠程度较大，电子可从一个原子运动到另一原子中，因而电子可在整个晶体中运动，称为电子的共有化运动。
4.布洛赫波：kxi k k e x u x πϕ2)()(=晶体中电子运动的基本方程为： ，K 为波矢，(x)为一个与晶格同周期的周期性函数， 5.布里渊区：禁带出现在2a 处，即在布里渊区边界上；允带出现在以下几个区： 第一布里渊区:－1/2a<k<1/2a (简约布里渊区）第二布里渊区：-1<k<-1/2a,1/2a<k<1E(k)也是k 的周期函数，周期为1,即E(k)(),能带愈宽，共有化运动就更强烈。
6.施主杂质：V 族杂质在硅，锗中电离时，能够释放电子而产生导电电子并形成正电中心，称它们 为施主杂质或n 型杂质 7.施主能级：将施主杂质束缚的电子的能量状态称为施主能级，记为。
施主能级离导带很近。
8.受主杂质：族杂质在硅，锗中能够接受电子而产生导电空穴，并形成负电中心，称它们为受主杂质或P 型杂质。
9.受主能级：把被受主杂质所束缚的空穴的能量状态称为受主能级，记)()(na x u x u k k +=为。
(完整word版)半导体物理知识点总结.doc

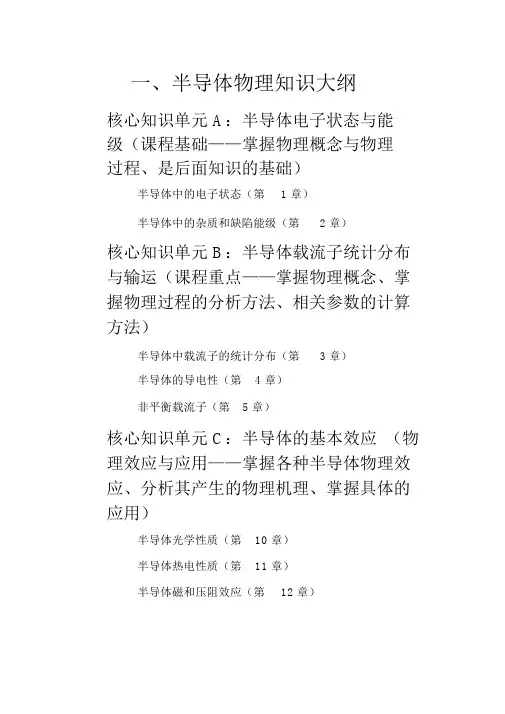

一、半导体物理知识大纲核心知识单元 A：半导体电子状态与能级（课程基础——掌握物理概念与物理过程、是后面知识的基础）半导体中的电子状态（第 1 章）半导体中的杂质和缺陷能级（第 2 章）核心知识单元 B：半导体载流子统计分布与输运（课程重点——掌握物理概念、掌握物理过程的分析方法、相关参数的计算方法）半导体中载流子的统计分布（第 3 章）半导体的导电性（第 4 章）非平衡载流子（第 5 章）核心知识单元 C：半导体的基本效应（物理效应与应用——掌握各种半导体物理效应、分析其产生的物理机理、掌握具体的应用）半导体光学性质（第10 章）半导体热电性质（第11 章）半导体磁和压阻效应（第12 章）二、半导体物理知识点和考点总结第一章半导体中的电子状态本章各节内容提要：本章主要讨论半导体中电子的运动状态。
主要介绍了半导体的几种常见晶体结构，半导体中能带的形成，半导体中电子的状态和能带特点，在讲解半导体中电子的运动时，引入了有效质量的概念。
阐述本征半导体的导电机构，引入了空穴散射的概念。
最后，介绍了Si、Ge 和 GaAs 的能带结构。
在 1.1 节，半导体的几种常见晶体结构及结合性质。
（重点掌握）在 1.2 节，为了深入理解能带的形成，介绍了电子的共有化运动。
介绍半导体中电子的状态和能带特点，并对导体、半导体和绝缘体的能带进行比较，在此基础上引入本征激发的概念。
（重点掌握）在 1.3 节，引入有效质量的概念。
讨论半导体中电子的平均速度和加速度。
（重点掌握）在1.4 节，阐述本征半导体的导电机构，由此引入了空穴散射的概念，得到空穴的特点。
（重点掌握）在 1.5 节，介绍回旋共振测试有效质量的原理和方法。
（理解即可）在 1.6 节，介绍 Si 、Ge 的能带结构。
（掌握能带结构特征）在 1.7 节，介绍Ⅲ -Ⅴ族化合物的能带结构，主要了解GaAs 的能带结构。
（掌握能带结构特征）本章重难点：重点：1、半导体硅、锗的晶体结构（金刚石型结构）及其特点；三五族化合物半导体的闪锌矿型结构及其特点。
半导体物理知识点

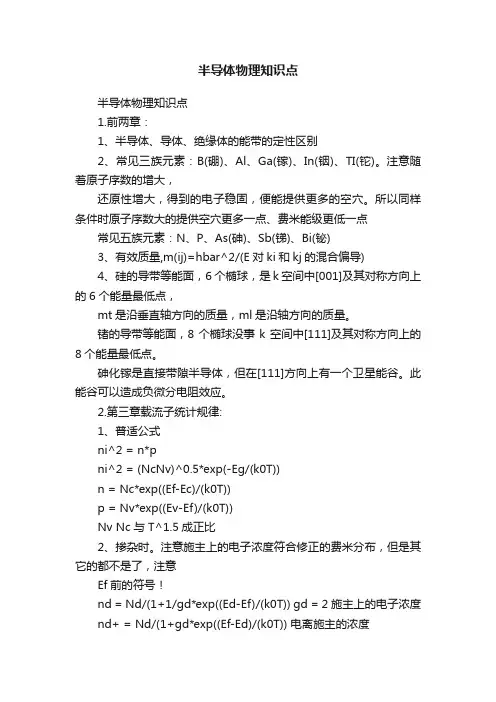

半导体物理知识点半导体物理知识点1.前两章：1、半导体、导体、绝缘体的能带的定性区别2、常见三族元素：B(硼)、Al、Ga(镓)、In(铟)、TI(铊)。
注意随着原子序数的增大，还原性增大，得到的电子稳固，便能提供更多的空穴。
所以同样条件时原子序数大的提供空穴更多一点、费米能级更低一点常见五族元素：N、P、As(砷)、Sb(锑)、Bi(铋)3、有效质量,m(ij)=hbar^2/(E对ki和kj的混合偏导)4、硅的导带等能面，6个椭球，是k空间中[001]及其对称方向上的6个能量最低点，mt是沿垂直轴方向的质量，ml是沿轴方向的质量。
锗的导带等能面，8个椭球没事k空间中[111]及其对称方向上的8个能量最低点。
砷化镓是直接带隙半导体，但在[111]方向上有一个卫星能谷。
此能谷可以造成负微分电阻效应。
2.第三章载流子统计规律:1、普适公式ni^2 = n*pni^2 = (NcNv)^0.5*exp(-Eg/(k0T))n = Nc*exp((Ef-Ec)/(k0T))p = Nv*exp((Ev-Ef)/(k0T))Nv Nc与 T^1.5成正比2、掺杂时。
注意施主上的电子浓度符合修正的费米分布，但是其它的都不是了，注意Ef前的符号！nd = Nd/(1+1/gd*exp((Ed-Ef)/(k0T)) gd = 2 施主上的电子浓度nd+ = Nd/(1+gd*exp((Ef-Ed)/(k0T)) 电离施主的浓度na = Na/(1+1/ga*exp((Ef-Ea)/(k0T)) ga = 4 受主上的空穴浓度na- = Na/(1+ga*exp((Ea-Ef)/(k0T)) 电离受主浓度3、掺杂时，电离情况。
电中性条件： n + na- = p + nd+N型的电中性条件： n + = p + nd+(1)低温弱电离区：记住是忽略本征激发。
由n = nd+推导，先得费米能级，再代入得电子浓度。
半导体物理知识点及重点习题总结解析

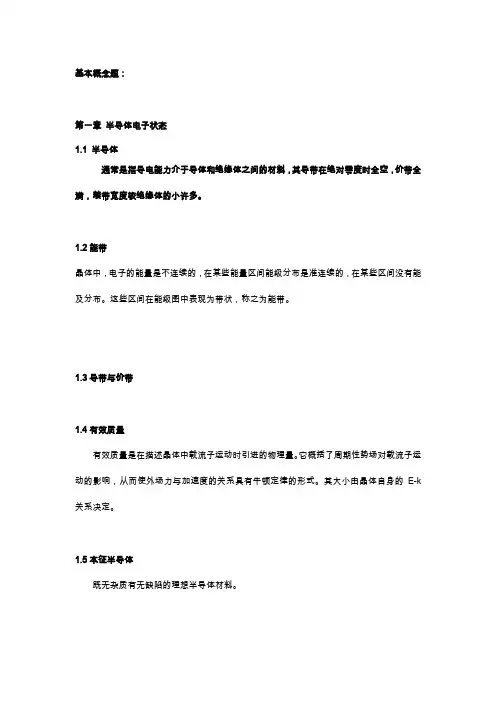

基本概念题：第一章半导体电子状态1.1 半导体通常是指导电能力介于导体和绝缘体之间的材料，其导带在绝对零度时全空，价带全满，禁带宽度较绝缘体的小许多。
1.2能带晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。
这些区间在能级图中表现为带状，称之为能带。
1.3导带与价带1.4有效质量有效质量是在描述晶体中载流子运动时引进的物理量。
它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。
其大小由晶体自身的E-k 关系决定。
1.5本征半导体既无杂质有无缺陷的理想半导体材料。
1.6空穴空穴是为处理价带电子导电问题而引进的概念。
设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。
它引起的假想电流正好等于价带中的电子电流。
1.7空穴是如何引入的，其导电的实质是什么？答：空穴是为处理价带电子导电问题而引进的概念。
设想价带中的每个空电子状态带有一个正的基本电荷，并赋予其与电子符号相反、大小相等的有效质量，这样就引进了一个假想的粒子，称其为空穴。
这样引入的空穴，其产生的电流正好等于能带中其它电子的电流。
所以空穴导电的实质是能带中其它电子的导电作用，而事实上这种粒子是不存在的。
1.8 半导体的回旋共振现象是怎样发生的（以n型半导体为例）答案：首先将半导体置于匀强磁场中。
一般n型半导体中大多数导带电子位于导带底附近，对于特定的能谷而言，这些电子的有效质量相近，所以无论这些电子的热运动速度如何，它们在磁场作用下做回旋运动的频率近似相等。
当用电磁波辐照该半导体时，如若频率与电子的回旋运动频率相等，则半导体对电磁波的吸收非常显著，通过调节电磁波的频率可观测到共振吸收峰。
这就是回旋共振的机理。
1.9 简要说明回旋共振现象是如何发生的。
半导体样品置于均匀恒定磁场，晶体中电子在磁场作用下运动运动轨迹为螺旋线，圆周半径为r ，回旋频率为当晶体受到电磁波辐射时，在频率为 时便观测到共振吸收现象。
半导体物理知识总结
半导体中的电子状态主要研究内容：半导体的物理性质与半导体中电子的状态及其运动特点有密切关系。
用单电子近似的方法研究固态晶体中电子的能量状态。
所谓单电子近似，即假设每个电子是在周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。
该势场是具有与晶格同周期的周期性势场。
用单电子近似法研究晶体中电子状态的理论成为能带论。
1、半导体的特点。
（1）、在纯净的半导体中，电导率随温度的上升而指数增加。
（2）、在半导体中杂质的种类和数量决定着半导体的电导率，而且在掺入杂质的情况下半导体的电导率随温度的变化较弱。
（3）、在半导体中可以实现非均匀掺杂。
（4）、光的辐照，高能电子等的注入，可以影响半导体的电导率。
2、半导体中电子的微观运动特点。
（1）、电子作稳恒运动，具有完全确定的能量。
这种稳恒运动状态称为量子态，而且同一个量子态上只能有一个电子。
（2）、在一定条件下，电子可以发生从一个量子态转移到另一个量子态的突变，这种突变称为量子跃迁。
3、能带理论晶体中的电子不再束缚于个别原子，而在一个具有晶格周期性的势场中作共有化运动，孤立原子能级按照电子共有化运动不同而分裂成彼此靠的很近且有一定宽度的能带。
能被电子填充的带称为允带，允带中的能级数与晶体中原子数相等。
允带之间有禁带（补充布里渊区，禁带宽度），禁带宽度的大小是区别绝缘体、半导体与金属的重要区别。
晶体中电子的能带在波矢空间具有反演对称性，且是倒格子的周期函数。
4、从能带理论解释导体、绝缘体、半导体的导电性。
电子的能带分为满带和不满带。
被电子完全占满的能带成为满带，未被电子完全填满的带称为不满带。
在外加电场时，满带中的电子状态随时间发生变化，但整体上分布仍保持对称分布，使得满带中的电子对导电无贡献。
不满带中的电子在无外场时成对称分布，总电流为零。
当施加外场时，漂移和碰撞作用达到平衡后，电子有一个稳定的分布，且电子的分布不再对称。
不对称部分的电子对导电有贡献。
导体的能带中有不满带，称为导带或价带。
半导体物理知识要点总结
第一章 半导体的能带理论1. 基本概念✧ 共有化运动：原子组成晶体后，由于电子壳层的交叠，电子不在局限在某一个原子上，可以由一个原子转移到相邻的原子上去，因而电子可以在整个晶体中运动，这种运动称为电子的共有化运动。
✧ 单电子近似：假设每个电子是在大量周期性排列且固定不动的原子核势场及其他电子的平均势场中运动。
该势场也是周期性变化的。
✧ 能带的形成：原子相互接近，形成壳层交替→电子共有化运动→能级分裂（分成允带、禁带）→形成能带✧ 能带：晶体中，电子的能量是不连续的，在某些能量区间能级分布是准连续的，在某些区间没有能及分布。
这些区间在能级图中表现为带状，称之为能带。
✧ 价带：P6✧ 导带：P6✧ 禁带：P5✧ 导体✧ 半导体✧ 绝缘体的能带✧ 本征激发：价带上的电子激发成为准自由电子，即价带电子激发成为导带电子的过程，称为本征激发。
✧ 空穴：具有正电荷q 和正有效质量的粒子✧ 电子空穴对✧ 有效质量：有效质量是在描述晶体中载流子运动时引进的物理量。
它概括了周期性势场对载流子运动的影响，从而使外场力与加速度的关系具有牛顿定律的形式。
其大小由晶体自身的E-k 关系决定。
✧ 载流子及载流子浓度2. 基本理论✧ 晶体中的电子共有化运动✧ 载流子有效质量的物理意义 ：当电子在外力作用下运动时，它一方面受到外电场力f的作用，同时还和半导体内部原子、电子相互作用着，电子的加速度应该是半导体内部势场和外电场作用的综合效果。
但是，要找出内部势场的具体形式并且求得加速度遇到一定的困难，引进有效质量后可使问题变得简单，直接把外力f 和电子的加速度联系起来，而内部势场的作用则由有效质量加以概括，使得在解决半导体中电子在外力作用下的运动规律时，可以不涉及半导体内部势场的作用。
第二章 半导体中的杂质与缺陷能级1. 基本概念✧ 杂质存在的两种形式：间隙式杂质：杂质原子位于晶格原子间的间隙位置。
替位式杂质：杂质原子取代晶格原子而位于晶格点处。
半导体物理知识点汇总总结
半导体物理知识点汇总总结一、半导体物理基本概念半导体是介于导体和绝缘体之间的材料，它具有一些导体和绝缘体的特性。
半导体是由单一、多层、回交或互相稀释的混合晶形的二元、三元或多元化合物所组成。
它的特点是它的电导率介于导体和绝缘体之间，是导体的电导率∗101~1015倍，是绝缘体的电导率÷102~103倍。
半导体材料具有晶体结构，对它取决于结晶度的大小，织排效应特别大。
由于它的电导率数值在半导体晶体内并不等同，所以它是隔离的，具有相当大的飞行束度，并且不容易受到外界的干扰。
二、半导体晶体结构半导体是晶体材料中最均匀最典型的材料之一，半导体的基本结构是一个由原子排成的一种规则有序的晶体结构。
半导体原子是立方体的晶体，具有600个原子的立方体晶体结构，又称之为立方的晶体结构。
半导体晶体结构的代表性六面体晶体结构，是一种由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶体包围构成，是由两个或两个以上的六面全部说构成的立方晶体。
半导体晶体的界面都是由两个或两个以上的六面全部说构成的晶点构成，是由两个或两个以上的六面全部说构成的晶点构成。
三、半导体的能带结构半导体的能带“带”是指其电子是在“带”中运动的，是光电子带，又称作价带，当其中的自由电子都填满时另一种平面，又称导电带，当其中的自由电子并不填满时其另一种平面在有一些能够使电子轻易穿越的东西。
半导体的能带是由两个非常临近的能带组成的，其中价带的最上一层电子不足，而导电带的下一层电子却相当到往动能，这一些动能可能直到加到电子摆脱它自己体原子，变成自由电子，并且在整体晶体里自由活动。
四、半导体的导电机理半导体的导电机理是在外加电压加大时一部分自由电子均可以在各自能带中加速骚扰，从而增加在给导电子处所需要的电压增大并最终触碰到另一种平面上产生电流就可以。
五、半导体的掺杂掺杂是指在纯净半导体中加入某些以外杂质元素的行为。
半导体物理知识点梳理
半导体物理知识点梳理简介半导体物理学是研究半导体材料的电子结构、载流子动力学和半导体器件工作原理的学科。
它是现代微电子工业的基础和前提，包含了多种复杂的物理过程和电子器件设计原理。
在集成电路中，半导体物理学的研究对于我们理解电子器件的工作原理和提高器件性能至关重要。
一、半导体材料的电子结构1. 能带能带是指材料中的能量电子集合，可以被电子占据或空出来。
常见的能带包括价带和导带。
价带中的电子与原子核共享一个价电子对，导带则含有未占据的电子。
导带和价带之间的区域称为禁带，其中没有可用的能级，这使得该区域没有自由电子。
禁带宽度决定了材料的导电性质。
2. 牛顿力学与量子力学经典物理学，如牛顿力学，不能完全描述电子在原子中的行为，因此计算价带和导带的能量需要借助量子力学。
量子力学通过考虑波粒二象性和不确定性原理，说明电子存在于这两个能带中，以及它们的位置和能量。
3. 材料的类型半导体凭借其调谐电子运动的能力而成为电子器件的主要材料之一。
半导体材料通常可以划分为晶体（单晶或多晶）和非晶体，前者由规则排列的原子构成，后者则表现为无序空间结构。
二、载流子动力学1. 载流子类型在材料中，载流子是指负电荷（电子）或正电荷（空穴），它们的运动是电流传导的主要过程。
半导体中的载流子种类包括电子和空穴。
这些载流子的输运以及它们的沟通将直接影响材料的电学行为。
2. 拉曼散射与荷质比拉曼散射是一种通过材料中的声子色散特性筛选其材料类型和结构的方法。
这可以帮助确定载流子的荷质比，荷质比是电荷与带负荷的质量之比。
荷质比是半导体的一个关键参数，它决定了载流子的涵盖区域和速度。
3. 面掺杂多数半导体材料中的电子和空穴浓度是非常低的，这导致了它们的电导率较低。
通过面掺杂，半导体的电导率可以得到提高。
面掺杂涉及向材料表面引入杂质原子，这些原子具有带电性质以及能影响材料电荷载流子浓度的能力。
三、半导体器件工作原理1. 篱截型场效应晶体管篱截型场效应晶体管（MESFET）是一种单极型晶体管器件，它是通过在材料中形成门结构，控制源引线到漏引线通道上电子流的芯片。
半导体物理(微电子器件基础)知识点总结
第一章●能带论：单电子近似法争论晶体中电子状态的理论●金刚石构造：两个面心立方按体对角线平移四分之一闪锌矿●纤锌矿：两类原子各自组成的六方排列的双原子层积存而成〔001〕面ABAB 挨次积存●禁带宽度：导带底与价带顶之间的距离脱离共价键所需最低能量●本征激发：价带电子激发成倒带电子的过程●有效质量〔意义〕：概括了半导体内的势场作用，使解决半导体内电子在外力作用下运动规律时，可以不涉及半导体内部势场作用●空穴：价带中空着的状态看成是带正电的粒子●准连续能级：由于N 很大，每个能带的能级根本上可以看成是连续的●重空穴带：有效质量较大的空穴组成的价带●窄禁带半导体：原子序数较高的化合物●导带：电子局部占满的能带，电子可以吸取能量跃迁到未被占据的能级●价带：被价电子占满的满带●满带：电子占满能级●半导体合金：IV 族元素任意比例熔合●能谷：导带微小值●本征半导体：完全不含杂质且无晶格缺陷的纯洁半导体●应变半导体：经过赝晶生长生成的半导体●赝晶生长：晶格失配通过合金层的应变得到补偿或调整，获得无界面失配位错的合金层的生长模式●直接带隙半导体材料就是导带最小值〔导带底〕和满带最大值在k 空间中同一位置●间接带隙半导体材料导带最小值〔导带底〕和满带最大值在k 空间中不同位置●允带：允许电子能量存在的能量范围.●同质多象体：一种物质能以两种或两种以上不同的晶体构造存在的现象其次章●替位杂质：杂质原子取代晶格原子而位于晶格点处。
●间隙杂质：杂质原子位于晶格的间隙位置。
●杂质浓度：单位体积中的杂质原子数。
●施主〔N 型〕杂质：释放束缚电子，并成为不行动正电荷中心的杂质。
●受主〔P 型〕杂质：释放束缚空穴，并成为不行动负电荷中心的杂质。
● 杂质电离：束缚电子被释放的过程〔N 〕、束缚空穴被释放的过程〔P 〕。
● 杂质束缚态：杂质未电离时的中性状态。
● 杂质电离能：杂质电离所需的最小能量：● 浅能级杂质：施〔受〕主能级很接近导〔价〕带底〔顶〕。
半导体物理知识整理
基础知识1.导体,绝缘体和半导体的能带结构有什么不同?并以此说明半导体的导电机理（两种载流子参与导电）与金属有何不同？导体：能带中一定有不满带半导体：T=0K，能带中只有满带和空带；T>0K,能带中有不满带禁带宽度较小，一般小于2eV绝缘体：能带中只有满带和空带禁带宽度较大，一般大于2eV在外场的作用下，满带电子不导电，不满带电子可以导电总有不满带的晶体就是导体，总是没有不满带的晶体就是绝缘体半导体不时最容易导电的物质，而是导电性最容易发生改变的物质，用很方便的方法，就可以显著调节半导体的导电特性金属中的电子，只能在导带上传输，而半导体中的载流子：电子和空穴，却能在两个通道：价带和导带上分别传输信息2.什么是空穴?它有哪些基本特征?以硅为例，对照能带结构和价键结构图理解空穴概念。
当满带附近有空状态k’时，整个能带中的电流，以及电流在外场作用下的变化，完全如同存在一个带正电荷e和具有正有效质量|m n* | 、速度为v(k’)的粒子的情况一样，这样假想的粒子称为空穴3.半导体材料的一般特性。
电阻率介于导体与绝缘体之间对温度、光照、电场、磁场、湿度等敏感（温度升高使半导体导电能力增强，电阻率下降；适当波长的光照可以改变半导体的导电能力）性质与掺杂密切相关（微量杂质含量可以显著改变半导体的导电能力）4.费米统计分布与玻耳兹曼统计分布的主要差别是什么？什么情况下费米分布函数可以转化为玻耳兹曼函数。
为什么通常情况下，半导体中载流子分布都可以用玻耳兹曼分布来描述。
费米分布受到了泡利不相容原理的限制，而在E-EF>>k0T的条件下，泡利原理失去作用，可以化简为玻尔兹曼分布。
在半导体中，最常遇到的情况是费米能级EF位于禁带内，而且与导带底和价带顶的距离远大于k0T，所以，对导带中的所有量子态来说，被电子占据的概率一般都满足f(E)<<1,故半导体导带中的电子分布可以用电子的玻尔兹曼分布函数描写5.由电子能带图中费米能级的位置和形态（如，水平、倾斜、分裂），分析半导体材料特性。
半导体物理知识点
半导体物理知识点半导体是现代电子技术的核心材料，从我们日常使用的手机、电脑到各种高科技设备，都离不开半导体器件的应用。
了解半导体物理的基本知识点对于理解和掌握现代电子技术至关重要。
一、半导体的基本概念半导体是一种导电性能介于导体和绝缘体之间的材料。
常见的半导体材料有硅（Si）、锗（Ge）等。
在纯净的半导体中，导电能力较弱，但通过掺入杂质可以显著改变其导电性能。
半导体中的载流子包括电子和空穴。
电子带负电，空穴带正电。
在半导体中，电子和空穴都能参与导电。
二、晶体结构半导体材料通常具有晶体结构。
以硅为例，其晶体结构是金刚石结构。
在晶体中，原子按照一定的规律排列，形成晶格。
晶格常数是描述晶体结构的重要参数。
对于硅，晶格常数约为 0543 纳米。
三、能带结构在量子力学的框架下，半导体的电子能量状态形成能带。
包括导带和价带。
导带中的电子能够自由移动，从而导电；价带中的电子被束缚，不能自由导电。
导带和价带之间存在禁带宽度，也称为能隙。
能隙的大小决定了半导体的导电性能。
能隙较小的半导体，如锗，在常温下就有一定的导电能力；而能隙较大的半导体，如硅，在常温下导电性能较差。
四、施主杂质和受主杂质为了改变半导体的导电性能，常常掺入杂质。
施主杂质能够提供电子，使半导体成为n 型半导体。
例如，在硅中掺入磷（P）等五价元素，就形成了 n 型半导体。
受主杂质能够接受电子，形成空穴，使半导体成为 p 型半导体。
例如，在硅中掺入硼（B）等三价元素，就形成了 p 型半导体。
五、pn 结pn 结是半导体器件的基本结构之一。
当 p 型半导体和 n 型半导体接触时，会形成一个特殊的区域，即 pn 结。
在 pn 结处，存在内建电场，阻止多数载流子的扩散，但促进少数载流子的漂移。
pn 结具有单向导电性，这是二极管的工作基础。
六、半导体的导电性半导体的电导率与温度、杂质浓度等因素密切相关。
随着温度的升高，本征半导体的电导率会增加，因为更多的电子会从价带跃迁至导带。
半导体物理要点总结
第一章半导体的能带理论共价键：硅锗原子之间组合靠的是共价键结合，他们的晶格结构与碳原子组成的金刚石类似。
四原子分别处于正四面体的顶角，任意顶角上的原子和中心原子各贡献一个价电子为两原子共有，共有的电子在两原子之间形成较大的电子云密度，通过他们对原子实的引力把两个原子结合在一起。
闪锌矿型结构：类似于金刚石的结构但是是由两种原子构成的，一个中心原子周围有4个不同种类的原子。
因为原子呈现电正性或者电负性，有离子键的成分。
纤锌矿结构：离子性结合占优的话，就形成该结构。
不具有四方对称性，取而代之是六方对称性。
共有化运动：原子的电子分列不同能级，也即是电子壳层。
当原子互相接近形成晶体时，电子壳层互相交叠，电子可以转移到相邻原子上去，可以在整个晶体中移动，这种运动叫做电子的共有化运动。
能带：电子的能级在受到其他原子影响之后，就会出现分裂现象，这种分裂后产生n个很近的能级叫做能带。
禁带：分裂的每一个能带称为允带，允带之间则称为禁带。
单电子近似：晶体中某一个电子是在周期性排列且固定不动的原子核的势场，以及其他大量电子的平均势场中运动，势场是周期性变化的，周期于晶格周期相同。
电子在周期性势场中的运动特点和自由电子的运动十分相似。
导体、半导体、绝缘体的能带：导体是通过上层的不满带导电的。
对于半导体和绝缘体，从上到下分别是空带、禁带、价带（满带），在外电场作用下并不导电，但是当外界条件（加热光照）发生变化时，满带中的少量电子可能被激发到空带当中，这些电子可以参与导电，同时满带变成部分占满，满带也会起导电作用。
这种导电作用等效于把这些空的量子状态看作带正电荷的准粒子的导电作用，常称这些空的量子状态为空穴。
绝缘体的禁带宽度很大，激发点很困难，而半导体相对容易，在常温下就有电子被激发到导带。
有效质量：在描述电子运动规律的方程中出现的是电子的有效质量mn*，而不是电子的惯性质量m0。
这是因为其中f并非全部外力，其实电子还收到原子和其他电子的作用，此时用有效质量进行计算可以简化问题，f和加速度挂钩，而内部势场作用用有效质量概括。
半导体主要知识点总结
半导体主要知识点总结一、半导体的基本概念1.1半导体的定义与特点：半导体是介于导体和绝缘体之间的一类材料，具有介于导体和绝缘体之间的电阻率。
与导体相比，半导体的电阻率较高；与绝缘体相比，半导体的电子传导性能较好。
由于半导体具有这种特殊的电学性质，因此具有重要的电子学应用价值。
1.2半导体的晶体结构：半导体晶体结构通常是由离子键或共价键构成的晶体结构。
半导体的晶体结构对其电学性质有重要的影响，这也是半导体电学性质的重要基础。
1.3半导体的能带结构：半导体的电学性质与其能带结构密切相关。
在半导体的能带结构中，通常存在导带和价带，以及禁带。
导带中的载流子为自由电子，价带中的载流子为空穴，而在禁带中则没有载流子存在。
二、半导体的掺杂和电子输运2.1半导体的掺杂：半导体的电学性质可以通过掺杂来调控。
通常会向半导体中引入杂质原子，以改变半导体的电学性质。
N型半导体是指将少量的五价杂质引入四价半导体中，以增加自由电子的浓度。
P型半导体是指将少量的三价杂质引入四价半导体中，以增加空穴的浓度。
2.2半导体中的载流子输运：在半导体中，载流子可以通过漂移和扩散两种方式进行输运。
漂移是指载流子在电场作用下移动的过程，而扩散是指载流子由高浓度区域向低浓度区域扩散的过程。
这两种过程决定了半导体材料的电学性质。
三、半导体器件与应用3.1二极管：二极管是一种基本的半导体器件，由N型半导体和P型半导体组成。
二极管具有整流和选择通道的功能，是现代电子设备中广泛应用的器件之一。
3.2晶体管：晶体管是一种由多个半导体材料组成的器件。
它通常由多个P型半导体、N型半导体和掺杂层组成。
晶体管是目前电子设备中最重要的器件之一，具有放大、开关和稳定电流等功能。
3.3集成电路：集成电路是将大量的电子器件集成在一块芯片上的器件。
它是现代电子设备中最重要的组成部分之一，可以实现各种复杂的功能，如计算、存储和通信等。
3.4发光二极管：发光二极管是一种将电能转化为光能的半导体器件，具有高效、省电和寿命长的特点。
半导体物理学基础知识
1半导体中的电子状态1.2半导体中电子状态和能带1.3半导体中电子的运动有效质量1半导体中E与K的关系2半导体中电子的平均速度3半导体中电子的加速度1.4半导体的导电机构空穴1硅和锗的导带结构对于硅，由公式讨论后可得：I.磁感应沿【1 1 1】方向，当改变B（磁感应强度）时，只能观察到一个吸收峰II.磁感应沿【1 1 0】方向，有两个吸收峰III.磁感应沿【1 0 0】方向，有两个吸收峰IV磁感应沿任意方向时，有三个吸收峰2硅和锗的价带结构重空穴比轻空穴有较强的各向异性。
2半导体中杂质和缺陷能级缺陷分为点缺陷，线缺陷，面缺陷(层错等)1.替位式杂质间隙式杂质2.施主杂质：能级为E(D),被施主杂质束缚的电子的能量状态比导带底E(C)低ΔE(D),施主能级位于离导带底近的禁带中。
3.受主杂质：能级为E(A),被受主杂质束缚的电子的能量状态比价带E(V)高ΔE(A),受主能级位于离价带顶近的禁带中。
4.杂质的补偿作用5.深能级杂质：⑴非3，5族杂质在硅，锗的禁带中产生的施主能级距离导带底较远，离价带顶也较远，称为深能级。
⑵这些深能级杂质能产生多次电离。
6.点缺陷：弗仑克耳缺陷：间隙原子和空位成对出现。
肖特基缺陷：只在晶体内部形成空位而无间隙原子。
空位表现出受主作用，间隙原子表现出施主作用。
3半导体中载流子的分布统计电子从价带跃迁到导带，称为本征激发。
一、状态密度状态密度g(E)是在能带中能量E附近每单位间隔内的量子态数。
首先要知道量子态，每个量子态智能容纳一个电子。
导带底附近单位能量间隔内的量子态数目，随电子的能量按抛物线关系增大，即电子能量越高，状态密度越大。
二、费米能级和载流子的统计分布在T=0K时，费米能级E(f)可看作是量子态是否被电子占据的一个界限。
附图：随着温度的升高，电子占据能量小于费米能级的量子态的概率下降，占据高于费米能级的量子态的概率上升。
2波尔兹曼分布函数在E-E(f)>>K(0)T时，服从波尔兹曼分布（是费米能级的一种简化形式）。
半导体物理知识点梳理
半导体物理知识点梳理1.半导体材料的能带结构：半导体材料的能带结构是理解其物性的基础。
在二维的能带图中，包含导带和价带之间的能隙。
导带中的电子可以自由移动，而价带中的电子需要外加能量才能进入导带。
2.纯半导体和杂质半导体：纯半导体指的是没有杂质掺杂的半导体材料，其导电能力较弱。
而杂质半导体是通过引入适量的杂质原子来改变半导体材料的导电性质，其中掺入的杂质原子被称为施主或受主。
3.载流子输运：半导体中的电导主要是由自由载流子贡献的，包括n型半导体中的电子和p型半导体中的空穴。
当施主杂质掺杂进入p型半导体时，会产生附加的自由电子；相反，当受主杂质掺杂进入n型半导体时，会产生附加的空穴。
这些自由载流子通过材料中的散射、漂移和扩散等方式进行输运。
4. pn结和二极管：pn结是由p型半导体和n型半导体结合而成的电子器件。
在pn结中，发生了空穴从p区向n区的扩散和电子从n区向p区的扩散，导致p区和n区的空间电荷区形成。
当正向偏置时，电流可以通过pn结，而反向偏置时，电流很小。
这种特性使得二极管可以用作整流器件。
5.晶体管：晶体管是一种三层结构的半导体器件，由一个n型区和两个p型区或一个p型区和两个n型区构成。
晶体管可以用作放大器和开关，其工作原理是通过控制基极电流来调节集电极电流。
6.MOSFET：金属-绝缘体-半导体场效应晶体管，即MOSFET，是一种三层结构的半导体器件。
MOSFET具有较高的输入阻抗和较低的功耗，广泛应用于集成电路中。
MOSFET的工作原理是通过调节栅极电压来调节通道中的电荷密度。
7.光电二极管和光电导：光电二极管和光电导是基于光电效应的半导体器件。
光电二极管是将光信号转换为电压信号的器件，而光电导则是将光信号转换为电流信号。
这两种器件在通信和光电探测等领域有广泛的应用。
8.半导体激光器：半导体激光器是一种利用半导体材料的发光原理来产生激光束的器件。
半导体激光器具有体积小、效率高和工作电流低等优势，广泛应用于光通信和光存储等领域。
物理学中的半导体物理知识点
物理学中的半导体物理知识点半导体物理学是物理学领域中的一个重要分支，研究半导体材料及其性质与行为。
本文将介绍几个半导体物理学中的知识点，包括半导体的基本概念、载流子行为、PN结及其应用。
一、半导体的基本概念半导体是一种介于导体和绝缘体之间的材料。
它的导电能力介于导体和绝缘体之间，可以通过控制外加电场或温度来改变其电导率。
根据能带理论，半导体材料中存在一个禁带，将价带和导带分开，如果半导体材料的价带被填满，而导带是空的，那么半导体就没有导电能力；当半导体材料的温度升高或者施加电场时，一些电子会跃迁到导带中，形成可以导电的载流子。
二、载流子行为在半导体中，载流子是指能够输送电流的带电粒子，可以分为自由电子和空穴两种类型。
1. 自由电子：自由电子是指在半导体晶格中脱离原子束缚的电子，它具有负电荷。
在纯净的半导体中，自由电子的数量较少。
2. 空穴：空穴是指由于半导体中某个原子缺少一个电子而形成的一个正电荷，可以看作是受激发的价带上的空位。
载流子的行为受到材料的类型和掺杂等因素的影响。
三、PN结及其应用PN结是半导体中最基本的器件之一，由P型半导体和N型半导体的结合构成。
P型半导体中的空穴浓度较高，N型半导体中的自由电子浓度较高，当这两种类型的半导体材料接触时，自由电子和空穴会发生复合，形成一个耗尽区域。
PN结的特性使得它在半导体器件中有着广泛的应用，例如：1. 整流器：利用PN结的单向导电性质，将交流电信号转换为直流电信号。
2. 发光二极管（LED）：在PN结中注入电流可以激发电子跃迁，从而产生光线，实现发光效果。
3. 晶体管：晶体管是一种基于PN结的三端口器件，通过调控PN结的导电状态，实现信号放大和开关控制。
PN结的应用广泛且多样化，是现代电子技术中不可或缺的一个元件。
总结：半导体物理学作为物理学中的重要分支，研究的是半导体材料及其性质与行为。
本文介绍了半导体的基本概念，包括能带理论和禁带，以及载流子行为，其中自由电子和空穴是半导体中的两种重要载流子。
半导体物理知识点总结
半导体物理知识点总结5、半导体中电子的准动量：经典意义上的动量是惯性质量与速度的乘积，即v。
根据教材式（1-1）和式（1-10），对于自由电子v＝hk，这是自由电子的真实动量，而在半导体中hk＝v；有效质量与惯性质量有质的区别，前者隐含了晶格势场的作用（虽然有质量的量纲）。
因为v与v具有相同的形式，因此称v为准动量。
6、本征激发：共价键上的电子激发成为准自由电子，亦即价带电子吸收能量被激发到导带成为导带电子的过程，称为本征激发。
这一概念今后经常用到。
7、载流子：晶体中荷载电流（或传导电流）的粒子。
金属中为电子，半导体中有两种载流子即电子和空穴，而影响半导体导电性的主要是导带电子和价带空穴。
8、回旋共振实验：目的是测量电子的有效质量，以便采用理论与实验相结合的方法推出半导体的能带结构。
为能观测出明显的共振吸收峰，就要求样品纯度要高，而且实验一般在低温下进行，交变电磁场的频率在微波甚至在红外光的范围。
实验中常是固定交变电磁场的频率，改变磁感应强度以观测吸收现象。
磁感应强度约为零点几T。
等能面的形状与有效质量密切相关，对于球形等能面，有效质量各向同性，即只有一个有效质量；对于椭球等能面，有效质量各向异性，即在不同的波矢方向对应不同的有效质量。
9、横向有效质量沿椭球短轴方向，纵向有效质量沿椭球长轴方向。
10、直接带隙半导体是指导带极小值与价带极大值对应同一波矢；间接带隙半导体是指导带极小值与价带极大值对应不同的波矢。
本章要求掌握的内容及考点：——本章要求熟练掌握基本的物理原理和概念——考题主要涉及填空、名词解释和简答题（物理过程的解释）1、以上基本概念和名词术语的解释。
2、熟悉金刚石型结构与闪锌矿型结构晶胞原子的空间立体分布及硅、锗、砷化镓晶体结构特点，晶格常数，原子密度数量级（1022个原子/立方厘米）。
3、掌握能带形成的原因及电子共有化运动的特点；掌握实际半导体的能带的特点。
4、掌握有效质量的意义及计算公式，速度的计算方法，正确理解半导体中电子的加速度与外力及有效质量的关系，正确理解准动量及其计算方法，准动量的变化量应为。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
