扶壁式挡土墙的计算表格

合集下载

扶壁式挡土墙

结构重要性系数 Ci
表 2.7
路线等级及构造物
重要性修正系数
Ci
高速公路和一级公路上的抗震重点工程
1.7
高速公路和一级公路上的一般工程、二级公路上的抗震重点
工程、二、三级公路上桥梁的梁端支座
1.3
二级公路的一般工程、三级公路上的重点抗震工程、四级公
路上桥梁的梁端支座
1.0
三级公路的一般工程、四级公路上的抗震重点工程
验算
验算
验算
验算
抗滑动稳定系数 Kc
1.1
抗倾覆稳定系数 Ko
注：H为挡土墙墙趾至墙顶面的高度（m）。
1.2
挡土墙第i截面以上墙身重心处的水平地震荷载，应按下式计算：
Eihw CiCz KhiwGiw
式中
Eihw ——第 i 截面以上墙身重心处的水平地震荷载（kN）； Ci ——重要性修正系数，应按表 2.7 采用； Cz ——综合影响系数，取 Cs =0.25； Kh ——水平地震系数，应按表 2.8 采用； Giw ——第 i 截面以上墙身圬工的重力（kN）； iw ——水平地震荷载沿墙高的分布系数，应按表 2.9 采用。
tan )
式中
Eea ——地震时作用于墙背每延米长度上的主动土压力（kN/m），其作用点距墙底 0.4H 处；
——土的重力密度（kN/m3）；
H ——墙身高度（m）；
KA ——非地震条件下作用于墙背的主动土压力系数，按下式计算：
KA
cos2 (1 sin )2
（2.41）
Ci ——重要性修正系数，应按表 2.7 采用； Cz ——综合影响系数，取 Cs =0.25； Kh ——水平地震系数，应按表 2.8 采用；

扶壁挡土墙计算书(详细)

扶壁式挡土墙计算书项目名称_____________日期_____________设计者_____________校对者_____________一、示意图：二、基本资料：1．依据规范及参考书目：《水工挡土墙设计规范》(SL379－2007)，以下简称《规范》《水工混凝土结构设计规范》(SL 191-2008)，以下简称《砼规》《水工建筑物荷载设计规范》(DL 5077－1997)《建筑结构静力计算手册》（第二版）《水工挡土墙设计》(中国水利水电出版社)2．断面尺寸参数：墙顶宽度B1 = 0.60m，墙面上部高度H = 25.00m墙面变厚B5 = 0.00m，墙背变厚B6 = 0.00m前趾宽度B2 = 2.10m，后踵宽度B3 = 13.30m前趾端部高度H2 = 1.00m，前趾根部高度H3 = 1.80m后踵板高度H1 = 1.80m，墙前填土高度H4 = 1.80m扶臂厚度b = 1.00m，扶臂顶部宽度B4 = 1.00m扶臂数量n = 3个，扶臂净距L = 6.00m墙面板左挑L1 = 2.46m，墙面板左挑L2 = 2.46m3．设计参数：挡土墙的建筑物级别为2级，荷载组合为基本组合。

抗震类型：非抗震区挡土墙。

水上回填土内摩擦角φ= 40.00度，水下回填土内摩擦角φ' = 40.00度回填土凝聚力C = 0.00kN/m2，墙底与地基间摩擦系数f = 0.60基础为非岩石地基。

填土面与水平面夹角β= 10.00度，回填土顶面均布荷载q = 0.00kN/m地下水位距墙底高h1 = 0.00m，墙前水深(墙底算起)h2 = 0.00m回填土湿容重γ1 = 21.00kN/m3，回填土浮容重γ2 = 10.00kN/m3混凝土强度等级：C25受力钢筋强度等级：二级，保护层厚度as = 0.050 m扶臂箍筋强度等级：二级地基允许承载力[σo] = 1000.00 kPa三、计算过程：1．计算公式：郎肯土压力计算公式如下：E ＝0.5×γ×H2×K aE x＝E×cos(β)E y＝E×sin(β)K a＝cosβ×[cosβ-（cos2β-cos2φ）1/2]/[cosβ+（cos2β-cos2φ）1/2] （《规范》式A.0.1-3）式中：E为作用于墙背的土压力，作用点为距墙底1/3高处，方向与水平面成β夹角K a为土压力系数程序算得土压力系数K a = 0.2252．总水平力、总竖向力及各力对前趾力矩计算：单位：水平力、竖向力为kN；力臂为m；弯矩为kN·m。

扶壁式挡土墙计算表格

初始数值墙高h(m)4地面均布荷载标准值qk(kN/m ²)30填土内摩擦角标准值Φk35墙背与填料的摩擦角标准值δ35填土重度γ(kN/m³)18基底摩擦系数μ0.35结构重要性系数γo1墙背后边坡坡度β0地震角η 1.5(7度0.1 g=1 .5) ,8度0.2 g=3 .0地基承载力特征值(kPa)170地基承载力修正系数ηb0.3地基承载力修正系数ηd 1.6基础埋深d(m)0.8两扶壁净距ln(m)3立板厚度d1(m)0.3底板厚度d2(m)0.3保护层厚度(mm)50混凝土等级fc(N/mm²)16.7混凝土等级ft(N/mm²) 1.57钢筋等级fy(N/mm²)360箍筋钢筋等级fy(N/mm²)270混凝土容重γc(kN/m³)26扶壁式挡土墙计算(一)主要尺寸的拟定为了保证基础埋深大于0.5m，取d=0.8m，挡土墙总高H=4+0.8= 4.8Ka=tan ²(45°-Φk/2)=tan ²(45-35/2)=根据抗滑移稳定要求：取B2+B3=3m 其中B2=0.3mB3=3mEax=(qkH+0.5γH ²)Ka=95.22kN=-0.6589360.5mB=B1+B2+B3= 3.50m (二)土压力计算由于填土表面水平，第一破裂面与铅垂面的夹角θi=45°-Φk/2=27.5第二破裂面与铅垂面的夹角αi=45°-Φk/2=27.5α=arctanB3/(H-d2)=33.7取α=33.71.93m用墙踵的竖直面作为假想墙背，计算得到主动土压力系数0.271B2+B3≥ 1.3(qkH+0.5γH ²)Kaμ(qk+γH)= 3.038墙踵板配筋及使地基反力趋于均匀，取 B1=B1≥(B2+B3)(qk+γH)1.6Eax·z-mz=qkH+0.5γH ²qkH ²/2+0.5γH ³/3=0.5(B2+B3)墙项A与墙踵C连线AC与铅垂面的夹角因为α＞αi，因此出现第二破裂面，按第二破裂面计算计算结果为负数说明若仅为了保证稳定性的要求不需设置墙趾板，但为了减少得:Ka=0.89Ea=qkHKa+0.5γH ²Ka=313.27kN/m则：① Eax=Ea·cos(δ+α)=113.84kN/m=1.93m② Eaz=Ea·sin(δ+α)=291.86kN/mxf==2.21m (三)自重与填土重力1.立板+底板自重墙顶到底板顶Hi=H-d2=4.5m钢筋混凝土标准重度γc，其自重为：G1=[d2·B+d1·Hi]·γc=62.4kN=1.13m2.填土重及地面均布荷载总量G2=B3·Hi·γ/2=121.5kN x2==1.80m(四)抗倾覆稳定验算稳定力矩：Mz=G1·x1+G2·x2+Eaz·xf=935.67倾覆力矩：Mqk=Eaz·zf=219.47则：Mz935.67==4.3＞1.6B-zf·tanαd1·Hi+d2·Bx1=B1+d1+B3/3墙身自重计算时，挂壁自重按填土计算，另墙趾上少量填土重量略去不计导致各项验算偏安全。

挡土墙计算表格

破裂面交于路基面(荷载中部)填土高度（m）a 2.5填土宽度（m）b 3.75挡土墙高度（m）H5墙后填料容重（KN/m3）γ18附加荷载强度（kPa）q16.25换算均布土层厚度（m）h00.902777778汽车荷载边缘距路肩边缘距离d0.5边界条件系数A034.89583333边界条件系数B014.42708333极限破裂角的正切值tanθ0.884280624tanθ-2.457564101极限破裂角θ0.72406217弧度破裂棱体断面面积S S16.43062593平衡力三角形中主动土压力E a与破裂棱体自重G的比值Ea/G=COS(θ+φ)/SIN(θ+Ψ)0.27188069破裂棱体重力G295.7512667主动土压力Ea80.40905841假定挡土墙墙顶宽度d12基底倾角正切值tanα00.19基地倾角α00.187761947弧度主动土压力系数λa0.186042688主动土压力水平分力Ex80.07938893主动土压力垂直分力Ey7.273798432h1 2.249513412h20.730694371h3 2.019792216σ115.90502035σ218.35194656σ2'21.37514024σ3'28.13895656主动土压力作用点到墙踵的垂Z 1.748068636力臂Z x 1.381980004 (CAD：region+massprop)Z y 2.203178274挡土墙面积(mm2)S9.634挡土墙材料容重(KN/m3)γ22挡土墙重力(KN)G211.948重力对旋转点力臂Z G 1.458抗滑稳定系数K c 2.440319297抗倾覆稳定系数K0 2.937121148主动土压力分项系数γQ1(不利(组合Ⅰ和Ⅱ)) 1.4γQ1(有利(组合Ⅰ和Ⅱ))1墙前被动土压力水平分量E P0墙前被动土压力的水平分量到Z P0墙前被动土压力分项系数γQ2(不利)0.5γQ2(有利)0.3基底与地基摩擦系数μ0.310.2575139滑动稳定方程[1.1G+γq1(E y+E x tanα0）-γQ2E P tanα0]μ+(1.1G+γQ1E y)tanα0-γQ1E x+γQ2E P 抗滑稳定验算抗滑稳定验算通过倾覆稳定方程0.8GZ G+γq1(E y Z x-E x Z y)+γQ2E P Z P80.83922128抗倾覆稳定验算抗倾覆稳定验算通过倾斜墙底的水平距离d 1.926782274基底斜宽b 1.961252359倾斜墙底取斜宽重力对基底形心的力臂Z G′0.494608863形心右侧E x对基底形心的力臂Z x′ 1.56502432E y对基底形心的力臂Z y′ 1.239787138作用于基底形心的弯矩组合设M d-11.47687013垂直恒载分项系数γG0.9作用于基底形心的垂直力组合N d198.0269984基底合力偏心距容许值[e0]0.5基底合力偏心距e0-0.057956088满足要求基底每延米面积A 1.961252359地基容许承载力[σ0]250基底最大压应力σmax118.8719233基底最小压应力σmin83.06741157地基承载力验算地基承载力验算通过计算取基底面结构重要性系数（假定二级公γ01圬工构件的抗力分项系数γf 2.31材料抗压极限强度R a600挡土墙验算截面的轴向力组合N d230.3165256验算截面宽度B 1.961252359挡土墙验算截面面积A 1.961252359轴向力偏心影响系数αk0.989629846偏心受压构件在弯曲平面内的Ψk 1.002920575αs0.0025βs 2.549391452正截面强度验算γ0N d<=a k AR a/γf正截面强度验算通过基础稳定验算γ0N d<=Ψk a k AR a/γf基础稳定性验算通过正截面直接受剪时验算正截面剪力Q j80.07938893受剪截面宽度B j2受剪截面面积A j2砌体截面的抗剪极限强度R j100摩擦系数f m0.42N1219.2217984γk 2.31正截面直接受剪时验算方程Q j<=A j R j/γk+f m N1正截面抗剪验算通过注：当为路肩墙时，a与b均为0注：俯斜墙背，a(+)；仰斜墙背,a(-)；垂直墙背，a(0)注：当为路肩墙时，a与b均为0。

扶壁式挡土墙细部尺寸验算表

墙高H （米）埋土深度h(米）墙背填料γ容重（kN/m 3）内摩擦角￠(°)地基容许承载力［б］（kPa）1.51.518354000.8（m）0°)0.2713.9(kN)11.22(kPa)11.34(kN)7.13(kN)0.3m1.2（m）0.36～0.41（m）0.125～6.83(kPa)-0.569166667（kN ·m）-0.68（kN ·m）0.5%得，0.1410.1310.06（m）一、土压力计算：σ0=γh 0K a =σH=γ（h 0+H）*Ka=全墙承受的土压力及其对基底的弯矩：E X =ECOS β=1、活载换算土层高度：h 0=200/(γ(13+0.577(H+2a))=2、用朗金公式计算土压力(β=Ka=H 1=H-h 3=L=0.3～0.5H 1=l′=0.41L=b=l/8～L/6=M H =γKaH 2（3h 0+H）/6=（二）、墙身尺寸的确定：1、肋净距l、肋外悬臂长度l′肋宽b：假定底板厚h 3=负弯矩为：M=－σpj L 2/12=按《桥规》第4.1.2条得计算弯矩为：M j =1.2M= 初拟尺寸如右图所示：2、墙面板厚度：1）、根据水平负弯矩确定墙面厚度：σpj =σh0+σhL=σh0+γH L K a =h 0≥SQRT(γc M j /（A 0·b ·R a )=2）、根据《桥规》第4.1.13条（混凝土单独抗剪，箍筋Q j ≤0.038R 1bh 0，则取配筋率μ=ξ=μR g /R a =A 0=ξ（1-0.5ξ）=墙面板截面有效厚度为：=5.14（cm）根据计算结果，h 0≥0.06取h0=0.3B 2=0.34（m）0.62（m）0.05取B 1=0.10（m）1.06（m）036.86（kN）σ1=2N/B 69.55（kPa）62.99（kPa）0）为：0.3（kN ·m）0.36（kN ·m）0.5%0.1310.02（m）13.72Q 1j =1.2Q 1=4.46（kN）0.23cm1001.12cm45.37（kPa）h 0≥Q j /（0.038R i b）=1.2Q/（0.038R i b）=1.2(L σpj /2)/（0.038R L b）B 3=K c E x /（f （H 1+h 0）μγ）-B 2= 趾板长度为：B 1=0.5f H（2σH0+σh ）/（K c *（σH0+σh）-0.25(B 2+B 3）=底板全长为B=（B 1+B 2+B 3）=m，保护层厚度3、底板长度：踵板长度为：容重修正系数μ=N=K c E x /f =σ3=σ1（B 2+B 3）/B=趾板弯矩（σ2=M 1=4、底板厚度：1）、按趾板弯矩确定底板厚度：设基底应力按三角形分布，即σ2=底板有效截面厚度为：h 0≥SQRT（γcM ij /（A 0bR a ））=b为系数，取b=2）、按趾板剪力确定板厚度：按《桥规》第4.1.2条得计算弯矩为：M 1j =1.2M 1=取配筋率为μ=A 0=μRg/Ra（1-0.5μRg/Ra）=h 0≥Q 1j /（0.051bSQRT（R））=b为系数，取b=根据《桥规》第4.1.13条（混凝土抗剪，箍筋按要求布置），可得有效厚度h 0≥Q 1j /（0.038R L b）=趾板剪力为：σ1=Q 1=B 1［σ1-γh ·h pj -γ（h-h pj ）-B 1σ1/（2B）］=按《桥规》第4.1.2条得计算弯矩为：根据《桥规》第4.1.12条（截面尺寸要求），可得有效厚度为：3）、按踵板弯矩确定底板厚度：踵板端部剪力（β=0，σ2=0）为：W=γ（H 1+h 0）+γh h 3+2.4M 1/B 23=-3.78（kN ·m）M j =1.2M=-4.54（kN ·m）0.5%0.130.07（m）=1.38（cm）以上四项计算，要求h 0≥0.07m，取h0=0.20.2422.32（kN）0.75（m）10.2（kN）0.27（m）7.95（kN）0.53（m）18.15（kN）0.38（m）2.16（kN）0.05（m）42.63（kN）23.75（kN ·m）1.5＞M=-WL 2/12=按《桥规》第4.1.2条得计算弯矩为：取配筋率为μ=A 0=μRg/Ra（1-0.5μRg/Ra）=踵板与肋相交处的水平弯矩为：h 0≥Q j /（0.051bSQRT（R））=1.2WL/2/（0.051bSQRT（R））m，保护层厚度则h 3=，符合初始假定h 3=有效截面厚度为：h 0≥SQRT（γcM ij /（A 0bR a ））=4）、按踵板剪力确定厚度：根据《桥规》第4.1.12条（截面尺寸要求），可得有效厚度为：Zw=B 1+B 2+B 3/2=2）、墙体自重G及力臂Z G ：（1）、墙面板：W A =γh H 1B 2=三、墙身稳定性及基底应力验算：1、全墙总法向力N和总稳定力矩M y (如右图所示）：1）、踵板上覆土重W及力臂Z w （对趾板端点，以下同）W=γh B 3（H 1+h 0）=G=W A +W B =Z G =（W A Z A +W B Z B ）/G=（3）、墙趾板上覆土重W b 及力臂Z wh ：W h =γh B 1(h-h 3)=Z A =B 1+B 2/2=（2）、底板：W B =γh h 3B=Z A =B/2=W y =WZ w +GZ G +W h Z Wh =2、抗滑动稳定系数检算：Kc=Nf/E x =Z wh =B 1/2=全墙总方法力为:N=W+G+W h =总稳定力矩:3、抗倾覆稳定系数验算：3.33＞0.39（m）0.18（m）0.14＜72.098.35-0.569166667（kN ·m）M j =1.2M=-0.683（kN ·m）0.3（m）000.00%0.000E+0020.46%1574.52(kPa)0.00mm0.34（kN ·m）M j =1.2M=0.408（kN ·m）Z N =（Wy-M H ）/N=B/6=e=B/2-Z N =K 0=Wy/M H =4、偏心矩验算：四、墙身配筋和裂缝开展宽度计算：1、墙面板：5、基底应力验算：σ1，2=N（1±6e/B）/B=kPa截面有效厚度h 0=A 0=γc M j /（bh 02R a ）=ξ=1-SQRT（1-2A 0）=μ=ξR a /R g =1）、与肋相交处的最大水平负弯矩为：M=-σpj L^2/12=按《桥规》第4.1.2条得计算弯矩为：（1）配筋：δfmax =C 1C 2C 3σg/Eg（30+d）/（0.28+10μ）式中C 1=1.0（螺纹筋），C 2=1.5（长期荷载），C 3=1.15（板式受弯构件），以下裂缝计算中C和C 3取值同上。

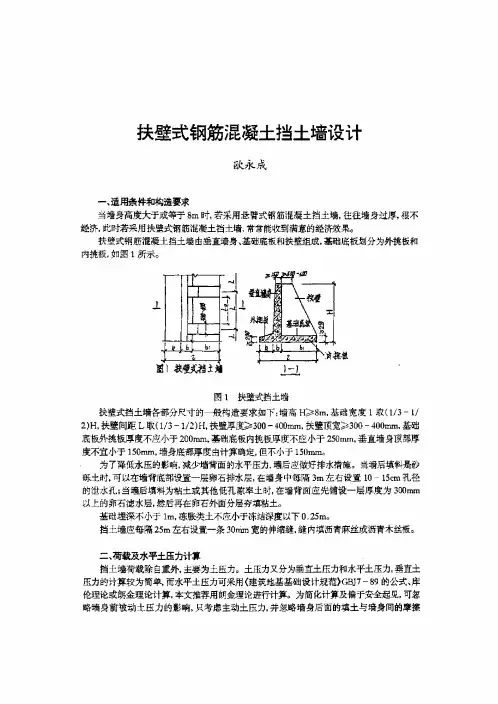

扶壁式钢筋混凝土挡土墙设计

力。计算挡土墙的强度和地基承载力时用设计荷载,计算滑移稳定和倾覆稳定时用标准荷
载。荷载分项系数取值如下: 对于自重、土，7 ^ 1丨20；对于地面均布活荷载和地下水 30-1.40。
取挡土墙单位长度1瓜进行计算，挡土墙水平土压力的标准值按下式计算〔图 2 〉：
墙身顶部处：
01 : 卩乂 ⑷ 。-
3^挡土墙计算:采用 025混凝土，I 级钢筋(钐，II级钢筋(安）计算过程从略，下面仅列出计算结果。 ( 工)滑移稳定
⑵倾覆稳定
义匕005 00 ― (界15十0^)5111 0000 : 1‘85〉 1，30，可。
^ 二2丨2 〉 1 5 ，可。
门)地基承载力
地基压力：
地基最大压财：？腿 ^ 605^
地基承载力应满足下式要求：
尸順《 1.20义
⑶）
式中地基承载力设计值 (抓 / 历2)，当匆判时，宜乘以折减系数&后使用：
00 = 0 时
时
1^二0^90，00= 11 时 ^ 二!).80。
七、设计实例、下面是某海关工程采用的扶壁式钢筋混凝土挡土墙, 于 1999年 6 月竣工，使用至今效果良好。 1.基本数据
四、滑移稳定计算
按下式计算( 图 3 〉：
十0^)005 00 十^5111 0 0 ^
⑷
^^005 00 ~
0^)5111 00 ’
见广灰比十 211 X严 “ +瓜
式中： V 广墙身自重的标准值(奶）〜一底板自重的标准值^抓）
— 底板 0 2 段范围内地面活荷载标准值和土自重标准值之和( 咖） X 仏一地面活荷载标准值所产生的水平压力( 咖）乂2广土自重标准值所产生的水平压力( 抓）

扶壁式挡土墙计算表格

扶壁式挡土墙计算初始数值墙高h(m)4地面均布荷载标准值qk(kN/m²)30填土内摩擦角标准值Φk35墙背与填料的摩擦角标准值δ35填土重度γ(kN/m³)18基底摩擦系数μ0.35结构重要性系数γo1墙背后边坡坡度β0地震角η 1.5(7度0.1g=1.5),8度0.2g=3.0地基承载力特征值(kPa)170地基承载力修正系数ηb0.3地基承载力修正系数ηd 1.6基础埋深d(m)0.8两扶壁净距ln(m)3立板厚度d1(m)0.3底板厚度d2(m)0.3保护层厚度(mm)50混凝土等级fc(N/mm²)16.7混凝土等级ft(N/mm²) 1.57钢筋等级fy(N/mm²)360箍筋钢筋等级fy(N/mm²)270混凝土容重γc(kN/m³)26(一)主要尺寸的拟定为了保证基础埋深大于0.5m，取d=0.8m，挡土墙总高H=4+0.8= 4.8用墙踵的竖直面作为假想墙背，计算得到主动土压力系数Ka=tan²(45°-Φk/2)=tan²(45-35/2)=0.271根据抗滑移稳定要求：B2+B3≥1.3(qkH+0.5γH²)Ka= 3.0383m μ(qk+γH)取B2+B3=3m其中B2=0.3mB3=3m Eax=(qkH+0.5γH²)Ka=95.22 kNz=qkH²/2+0.5γH³/3= 1.93 m qkH+0.5γH²B1≥1.6Eax·z-0.5(B2+B3) (B2+B3)(qk+γH)=-0.658936计算结果为负数说明若仅为了保证稳定性的要求不需设置墙趾板，但为了减少墙踵板配筋及使地基反力趋于均匀，取 B1=0.5mB=B1+B2+B3= 3.50 m(二)土压力计算由于填土表面水平，第一破裂面与铅垂面的夹角θi=45°-Φk/2=27.5第二破裂面与铅垂面的夹角αi=45°-Φk/2=27.5墙项A与墙踵C连线AC与铅垂面的夹角α=arctanB3/(H-d2)=33.7因为α＞αi，因此出现第二破裂面，按第二破裂面计算取α=33.7得:Ka=0.89Ea=qkHKa+0.5γH²Ka=313.27 kN/m则：① Eax=Ea·cos(δ+α)=113.84 kN/mzf=qkH²/2+γH²/2·H/3KaEa= 1.93 m② Eaz=Ea·sin(δ+α)=291.86 kN/mxf=B-zf·tanα= 2.21 m(三)自重与填土重力1.立板+底板自重墙顶到底板顶Hi=H-d2= 4.5m 钢筋混凝土标准重度γc，其自重为：G1=[d2·B+d1·Hi]·γc=62.4kNx1=d2·B²/2+d1·Hi·(B1+d1/2)d1·Hi+d2·B= 1.13 m2.填土重及地面均布荷载总量G2=B3·Hi·γ/2=121.5kN墙身自重计算时，挂壁自重按填土计算，另墙趾上少量填土重量略去不计导致各项验算偏安全。

钢筋混凝土扶壁式悬臂式挡土墙,现浇墙身混凝土工序成本单价20年3月

5505013
碎石（4cm）
m3
86.41
5509001
32.5级水泥
t
307.69
7801001
其他材料费
元
1.00
3449.68 0.00
1.025 3416.66 3.600 17.24
0.00 0.00 2.700 15.47 0.00 0.00 0.00 0.00 0.00 0.00 0.300 0.30
2001022
20-22号铁丝
kg
4.79
2003004
型钢
t
3504.27
2003026
组合钢模板
t
4700.85
2009011
电焊条
kg
5.73
2009028
铁件
kg
4.53
3005004
水
m3
2.72
4003001
原木
m3 1283.19
5503005
中（粗）砂混凝土砂浆用堆放Байду номын сангаас
m3
87.38
0.000 0.000 0.000 0.470 6.600
93.19 0.00 0.00 86.59 6.60
合计四五六七八九
编制：
工料机小计企业管理费
利润税金不含税综合单价含税综合单价
%
9.00
%
7.00
%
9.00
4127.40
审核：
4127.40 4127.40 371.47 314.92 433.24 4813.79 5247.03
0.000 1.025 3.600 0.000 0.000 2.700 0.000 0.000 0.000 0.000 0.000 0.000 0.300

挡土墙计算表

挡土墙计算表在土木工程中，挡土墙是一种常见的结构，用于支撑填土或山坡土体，防止土体坍塌和滑坡，以保持土体的稳定性。

为了确保挡土墙的安全性和可靠性，需要进行详细的计算和设计。

本文将介绍挡土墙计算表的相关内容。

一、挡土墙的类型和作用挡土墙的类型多种多样，常见的有重力式挡土墙、悬臂式挡土墙、扶壁式挡土墙等。

不同类型的挡土墙在结构形式、受力特点和适用条件上有所差异。

重力式挡土墙依靠自身的重力来抵抗土压力，通常由块石、混凝土或毛石混凝土砌筑而成。

它适用于地基承载力较好、墙高不太大且石料丰富的地区。

悬臂式挡土墙由立壁和底板组成，主要依靠底板上的填土重量来维持平衡。

这种挡土墙结构轻巧，但对地基承载力要求较高，适用于墙高较大且地基条件较好的情况。

扶壁式挡土墙则是在悬臂式挡土墙的基础上增设扶壁，以增强其稳定性和抗弯能力。

它适用于更高的挡土墙和地质条件较差的地区。

挡土墙的主要作用是：1、保持土体的稳定性，防止土体滑坡和坍塌。

2、支挡填土或山坡土体，为建筑物或道路等提供安全的空间。

3、减少土方工程量，节约土地资源。

二、挡土墙计算的基本原理挡土墙计算的核心是确定作用在挡土墙上的土压力，并根据土压力的大小和分布来设计挡土墙的结构尺寸和配筋。

土压力的计算方法有多种，常见的有朗肯土压力理论和库仑土压力理论。

朗肯土压力理论假设土体为半无限弹性体，墙背垂直光滑，填土表面水平。

库仑土压力理论则考虑了墙背的倾斜、粗糙和填土面的倾斜等因素，更符合实际情况。

在计算土压力时，需要考虑填土的性质（如重度、内摩擦角、粘聚力等）、墙背的倾斜角度、填土面的倾斜角度以及墙高和墙顶荷载等因素。

根据计算得到的土压力，结合挡土墙的结构形式和材料特性，进行挡土墙的稳定性验算，包括抗滑移稳定性、抗倾覆稳定性和地基承载力验算等。

三、挡土墙计算表的组成挡土墙计算表通常包括以下几个部分：1、工程概况工程名称、地点和建设单位。

挡土墙的位置、高度和长度。

填土的性质和地面荷载情况。

扶壁式挡土墙验算

扶壁式挡土墙验算[执行标准：公路]计算项目：扶壁式挡土墙1计算时间：2019-05-05 15:59:06 星期日------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 4.000(m)墙宽: 0.400(m)墙趾悬挑长DL: 1.500(m)墙踵悬挑长DL1: 2.500(m)底板高DH: 0.500(m)墙趾端部高DH0: 0.400(m)扶肋间距: 5.000(m)扶肋厚: 0.400(m)扶壁两端墙面板悬挑长度: 1.886(m)设防滑凸榫:防滑凸榫尺寸BT1: 0.000(m)防滑凸榫尺寸BT: 0.000(m)防滑凸榫尺寸HT: 0.000(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 0.500(MPa)防滑凸榫容许剪应力: 0.990(MPa)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.500(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C30纵筋级别: HRB400抗剪腹筋级别: HRB335裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 18.000(kN/m3)修正后地基承载力特征值: 500.000(kPa) 地基承载力特征值提高系数:墙趾值提高系数: 1.200墙踵值提高系数: 1.300平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 30.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.000 0.000 0地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004)=====================================================================第 1 种情况: 组合1=============================================组合系数: 1.0001. 挡土墙结构重力分项系数= 1.000 √2. 填土重力分项系数= 1.000 √3. 填土侧压力分项系数= 1.000 √4. 车辆荷载引起的土侧压力分项系数= 1.000 √=============================================[土压力计算] 计算高度为4.000(m)处的库仑主动土压力无荷载时的破裂角= 30.254(度)按假想墙背计算得到:第1破裂角：27.734(度)Ea=104.210(kN) Ex=40.709(kN) Ey=95.930(kN) 作用点高度Zy=1.333(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=27.493(度) 第1破裂角=27.496(度)Ea=89.183(kN) Ex=41.190(kN) Ey=79.101(kN) 作用点高度Zy=1.333(m) 墙身截面积= 3.525(m2) 重量= 88.125 (kN)整个墙踵上的土重(不包括超载) = 88.385(kN) 重心坐标(1.169,-2.150)(相对于墙面坡上角点)墙趾板上的土重= 28.350(kN) 相对于趾点力臂=0.738(m)(一) 滑动稳定性验算基底摩擦系数= 0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 4.400 (m)墙身重力的力臂Zw = 2.038 (m)Ey的力臂Zx = 3.706 (m)Ex的力臂Zy = 1.333 (m)作用于基础底的总竖向力= 283.961(kN) 作用于墙趾下点的总弯矩=674.585(kN-m)基础底面合力作用点距离墙趾点的距离Zn = 2.376(m)基础底压应力: 墙趾=49.081 凸榫前沿=49.081 墙踵=79.993(kPa)凸榫前沿被动土压应力=147.242(kPa)滑移力= 41.190(kN) 抗滑力= 141.980(kN)滑移验算满足: Kc = 3.447 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值= 114.988(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂Zw = 2.038 (m)相对于墙趾点，墙踵上土重的力臂Zw1 = 2.669 (m)相对于墙趾点，墙趾上土重的力臂Zw2 = 0.738 (m)相对于墙趾点，Ey的力臂Zx = 3.706 (m)相对于墙趾点，Ex的力臂Zy = 1.333 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 54.921(kN-m) 抗倾覆力矩= 729.506(kN-m)倾覆验算满足: K0 = 13.283 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值= 587.316(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力= 283.961(kN) 作用于墙趾下点的总弯矩=674.585(kN-m)基础底面宽度 B = 4.400 (m) 偏心距e = -0.176(m)基础底面合力作用点距离基础趾点的距离Zn = 2.376(m)基底压应力: 趾部=49.081 踵部=79.993(kPa)最大应力与最小应力之比= 79.993 / 49.081 = 1.630作用于基底的合力偏心距验算满足: e=-0.176 <= 0.167*4.400 = 0.733(m)墙趾处地基承载力验算满足: 压应力=49.081 <= 600.000(kPa)墙踵处地基承载力验算满足: 压应力=79.993 <= 650.000(kPa)地基平均承载力验算满足: 压应力=64.537 <= 500.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力= 283.961(kN) 作用于墙趾下点的总弯矩=674.585(kN-m)基础底面宽度 B = 4.400 (m) 偏心距e = -0.176(m)基础底面合力作用点距离趾点的距离Zn = 2.376(m)基础底压应力: 趾点=49.081 踵点=79.993(kPa)设计值:=674.585(kN-m)基础底面宽度 B = 4.400 (m) 偏心距e = -0.176(m)基础底面合力作用点距离趾点的距离Zn = 2.376(m)基础底压应力: 趾点=49.081 踵点=79.993(kPa)[趾板根部]截面高度: H' = 0.500(m)截面弯矩: M = 25.380(kN-m)纵向受拉钢筋构造配筋：As = 900.000(mm2)截面剪力: Q = 36.300(kN)剪力设计值= 36.300(kN) < 312.750(kN)，可不进行斜截面抗剪承载力验算，箍筋取构造配筋：Av = 1.200(mm2/mm)。

扶壁式挡土墙计算书

扶壁式挡土墙计算书一、设计资料1、挡土墙参数挡土墙类型：扶壁式挡土墙挡土墙的高度：8.00 m 挡土墙的顶宽：0.30 m 扶壁间距：3.00 m 扶壁板厚：0.20 m 墙趾宽度：1.50 m 墙趾高度：0.60 m墙踵宽度：2.70 m 墙踵高度：0.60 m 墙体材料的容重：24.00 kN /m3 墙背面与挡土之间的摩擦角：δ=10 ° 墙底与基土的摩擦系数：μ=0.60 2、配筋计算参数混凝土强度等级：C20 钢筋级别：HRB335 裂缝计算钢筋等效直径：10.00 mm 混凝土保护层厚度：20.00 mm裂缝控制宽度：0.20 mm 3、土坡及荷载参数坡面线段数：1 坡面序号水平长度(m) 竖直长度(m) 1 5.00 1.00 面荷载距墙体水平距离：0.00 m 面荷载分布宽度：4.00 m 面荷载值：BP=10.00 kPa钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010--2010)4.土层信息:二、计算结果1、挡土墙自重计算挡土墙总重：W=118.08 kN /m 相对于趾点力臂：Z w =1.98 m600270060015008000300B P =10.010005000用墙踵的竖直面作为假想墙背，按朗肯理论计算：墙踵上的土重：W 1=379.05 kN /m 相对于趾点力臂：Z w1=3.04 m2、土压力计算土压力总值：E a =224.41 kN /m 土压力x 方向分量：E x =220.05 kN /m 土压力y 方向分量：E y =44.01 kN /m 土压力x 方向作用位置：Z x =4.50 m 土压力y 方向作用位置：Z y =2.95 m3、抗倾覆稳定验算挡土墙抗倾覆稳定安全系数：K q =WZ w +E y Z xE x Z y=2.44 ≥1.6 抗倾覆稳定验算满足！4、抗滑移稳定验算挡土墙抗滑移稳定安全系数：K h =(W+Ey)μEx=4.25≥1.3 抗滑移稳定验算满足！5、地基验算基底合力的偏心距：e 0=B 2 -WZ w +E y Z x -E x Z y W+E y=0.53 m∵e 0<B /6∴基底地基土不出现零应力区，最大应力值：σmax =W+Ey B (1+6e 0B)=204.54 kPa基底压力最小值：σmin =W+Ey B (1-6e 0B)=35.97 kPa6、墙身截面强度验算1）墙面板截面强度验算（1）墙面板的水平内力替代土压力图形中，面板的法向土压应力值：σpj =26.35 kPa 扶壁之间的净距：L=2.80 m 扶壁两端的剪力：Q 端=36.89 kN /m 跨中弯矩设计值：M 中=13.94 kN·m /m 跨中弯矩标准值：Mk 中=10.33 kN·m /m 抗弯拉筋构造配筋: 配筋率μ=0.06 % < μmin =0.15%当钢筋配筋面积A s =412.50mm 2时，最大裂缝宽度 ωmax =0.02 mm<0.20 mm 两端负弯矩设计值：M 端=-23.24 kN·m /m 两端负弯矩标准值：Mk 端=-17.21 kN·m /m 抗弯拉筋构造配筋: 配筋率μ=0.10 % < μmin =0.15%当钢筋配筋面积A s =412.50mm 2时，最大裂缝宽度 ωmax =0.10 mm<0.20 mm （2）墙面板的竖向内力最大正弯矩设计值：M 正=10.30 kN·m /m 最大正弯矩标准值：Mk 正=7.63 kN·m /m 抗弯拉筋构造配筋: 配筋率μ=0.05 % < μmin =0.15%当钢筋配筋面积A s =412.50mm 2时，最大裂缝宽度 ωmax =0.00 mm<0.20 mm 墙面板底端最大负弯矩设计值：M 底=-41.19 kN·m /m 墙面板底端最大负弯矩标准值：Mk 底=-30.51 kN·m /m当钢筋配筋面积A s =514.28mm 2时，最大裂缝宽度 ωmax =0.19 mm<0.20 mm2）底板截面强度验算按承载能力极限状态下荷载效应的基本组合，永久荷载效应起控制作用竖向力引起的弯矩设计值：Mv=2103.25 kN·m /m 水平力引起的弯矩设计值：Mh=867.15 kN·m /m 总竖向力设计值：G=724.05 kN /m偏心距：e=B 2 -Mv-MhG =0.54 mm基底最大应力值：σmax =G B (1+6eB )=277.35 kPa基底压力最小值：σmin =G B (1-6eB)=44.45 kPa墙踵板根部点的地基压力设计值：pd=184.19 kPa墙趾板根部点的地基压力设计值：pb=199.72 kPa 按正常使用极限状态下荷载效应的标准组合竖向力引起的弯矩标准值：Mvk=1582.75 kN·m /m 水平力引起的弯矩标准值：Mhk=649.64 kN ·m /m 总竖向力标准值：Gk=541.14 kN /m偏心距：e=B 2 -Mvk-MhkGk =0.53 mm基底最大应力值：σmax =Gk B (1+6eB )=204.54 kPa基底压力最小值：σmin =Gk B (1-6eB)=35.97 kPa墙踵板根部点的地基压力标准值：pd=137.11 kPa墙趾板根部点的地基压力标准值：pb=148.35 kPa 配筋计算及裂缝验算（1）墙趾板墙趾板根部点的弯矩设计值：Mb=261.03 kN·m/m墙趾板根部点的弯矩标准值：Mbk=187.44 kN·m/m当钢筋配筋面积A s=1581.19mm2时，最大裂缝宽度ωmax=0.18 mm<0.20 mm（2）墙踵板墙踵板边缘的总竖向应力设计值：σw=236.95 kN·m/m 墙踵板边缘的总竖向应力标准值：σwk=170.53 kN·m/m 墙踵板与扶壁衔接处的剪力：Q端=331.73 kN/m跨中弯矩设计值：M中=92.88 kN·m/m跨中弯矩标准值：Mk中=66.85 kN·m/m抗弯拉筋构造配筋: 配筋率μ=0.10 % < μmin=0.15%当钢筋配筋面积A s=862.50mm2时，最大裂缝宽度ωmax=0.08 mm<0.20 mm两端负弯矩设计值：M端=-154.81 kN·m/m两端负弯矩标准值：Mk端=-111.41 kN·m/m当钢筋配筋面积A s=920.46mm2时，最大裂缝宽度ωmax=0.19 mm<0.20 mm3）扶壁截面强度验算距离墙顶x=2.47 m处截面宽度B=0.20 m截面高度H=1.20 m翼缘宽度BT=1.13 m翼缘高度HT=0.30 m截面剪力Q=37.27 kN截面弯矩设计值M=35.59 kN·m截面弯矩标准值Mk=26.36 kN·m抗弯拉筋构造配筋: 配筋率μ=0.05 % < μmin=0.15%当钢筋配筋面积A s=352.50mm2时，最大裂缝宽度ωmax=0.00 mm<0.20 mm距离墙顶x=4.93 m处截面宽度B=0.20 m截面高度H=2.10 m翼缘宽度BT=2.07 m翼缘高度HT=0.30 m截面剪力Q=125.01 kN截面弯矩设计值M=225.37 kN·m截面弯矩标准值Mk=166.94 kN·m抗弯拉筋构造配筋: 配筋率μ=0.10 % < μmin=0.15%当钢筋配筋面积A s=622.50mm2时，最大裂缝宽度ωmax=0.07 mm<0.20 mm距离墙顶x=7.40 m处截面宽度B=0.20 m截面高度H=3.00 m翼缘宽度BT=3.00 m翼缘高度HT=0.30 m截面剪力Q=263.22 kN截面弯矩设计值M=693.81 kN·m截面弯矩标准值Mk=513.93 kN·m抗弯拉筋构造配筋: 配筋率μ=0.15 % < μmin=0.15% 当钢筋配筋面积A s=892.50mm2时，最大裂缝宽度ωmax=0.16 mm<0.20 mm。

挡土墙计算电子表格

11.495238
23000
N/m3
断面面积(m2) 21.000 3.244
26.3709592 121.2155472
1.891341543
二、抗倾覆稳定性验算土压力的水平分力土压力的竖直分力
墙身抗倾覆力矩计算
Eax
124.0333938 KN/m
zf
3.337 m
Eaz
2.086528356 KN/m
°
基度倒坡
m:1 0.2000
基度与水平面角度
α0 11.3099
°
基础底面与地基的摩擦系数 μ 0.4
墙身高度(米)
h
米
总墙高(米)
H
米
挡土墙容重计算过程
γc
23
KN/m3
cos 2 (Φ-ρ) cos 2 ρ*cos(δ+ρ)
0.5168 0.9410
sin(δ+Φ)*sin(Φ-β)
0.6503
2.86
360
1214 1370 685 665
xf
2.065 m
Ai(m2)
Gik(Kn/m)
1
16.8
386.4
2
2.6
59.8
3
0.6132 14.1036
4
0.0307 0.7061
0.825396667 0.04127 2.51746 16.8
Xi(m)
Ｍzk(KNm/m)
2.8
1081.92
1.425
85.215
0.8253967 11.6410649
2.51746 1.777578506
合计土压力抗倾覆力矩计算
抗倾覆力矩倾覆力矩Ｋl

扶壁式挡墙计算

s
dM f cbh0
1 1 2 s
f c bh0 As >0.15 fy

As bh0
825 769.3
弯矩 783.23 459.00 0.00 32.40 0.00 153.12 531.14 1958.88 5796.252 -110.2464
-382.4172 5303.5884 -1316.57278 0.972 -1315.60078 -1243.04 -314.40 -27.30 0.54 -67.74 86.12 49.53 147.75 -1228.10 -34.11 -2630.75
立板配筋计算
扶壁间距L0 1.5l 直墙高 1.5L上部高度 ly/lx 1.5 ly/lx 1.5
完建期墙后土压力最大土高土压力1 土压力2 三角型荷载底部
3.6 5.4 三边固定一边自由双向板计算 6.8 1.4 连续梁计算均布荷载系数 f f0x M0xz M0x Mx 0.0433 0.0384 M0x Mx 0.0065 0.0184 0.00239 0.00276 -0.0616 三角形荷载系数 f f0x M0xz 0.00114 0.00036 -0.0015 荷载计算
扣除扶壁2 合计水平力墙后土压力墙前土压力合计水上土压力水下土压力1 水下土压力2 墙前土压力墙后水压力墙前水压力墙前水重墙后水重1 浮托力渗透压力合计
5.742
18
-103.356 1352.052 -533.746 4.86 -528.886 -305.67 -262.00 -34.13 2.70 -84.67 99.37 82.5552 38.376 -416.304 -17.346 -312.719 -584.39

道路设计-扶壁式挡土墙细部尺寸验算Excel计算表

0.59（m）0°)0.2712.88(kN)51.66(kPa)272.70(kN)956.9(kN)0.7m9.3（m）2.79～4.65（m）取L=4（m）1.64（m）0.5～0.67（m）取b=0.7（m）25.56(kPa)-34.08（kN ·m）-40.90（kN ·m）0.5%得，0.1410.1310.26（m）R i =1.05A 0=ξ（1-0.5ξ）=墙面板截面有效厚度为：h 0≥SQRT(γc M j /（A 0·b ·R a )=2）、根据《桥规》第4.1.13条（混凝土单独抗剪，箍筋按要求布置）确定墙面板厚度：Q j ≤0.038R 1bh 0，则h 0≥Q j /（0.038R i b）=1.2Q/（0.038R i b）=1.2(L σpj /2)/（0.038R L b）负弯矩为：M=－σpj L 2/12=按《桥规》第4.1.2条得计算弯矩为：M j =1.2M= 取配筋率μ=ξ=μR g /R a =l′=0.41L=b=l/8～L/6=初拟尺寸如右图所示：2、墙面板厚度：1）、根据水平负弯矩确定墙面厚度：σpj =σh0+σhL=σh0+γH L K a =M H =γKaH 2（3h 0+H）/6=（二）、墙身尺寸的确定：1、肋净距l、肋外悬臂长度l′肋宽b：假定底板厚h 3=H 1=H-h 3=L=0.3～0.5H 1=2、用朗金公式计算土压力(β=Ka=σ0=γh 0K a =σH=γ（h 0+H）*Ka=全墙承受的土压力及其对基底的弯矩：E X =ECOS β=扶壁式挡土墙细部尺寸验算1、活载换算土层高度：h 0=200/(γ(13+0.577(H+2a))==21.96（cm）根据计算结果，h 0≥0.26取h0=0.30.04，则B 2=0.34（m）1.074.31（m）0.46（m）取B 1=0.50（m）5.15（m）886.28（kN）σ1=2N/B 344.19（kPa）310.77（kPa）0）为：39.44（kN ·m）47.33（kN ·m）0.5%0.1310.23（m）10152.29Q 1j =1.2Q 1=182.75（kN）9.25cm 10045.8cm 200.62（kPa）h 0≥Q 1j /（0.038R L b）=3）、按踵板弯矩确定底板厚度：踵板端部剪力（β=0，σ2=0）为：W=γ（H 1+h 0）+γh h 3+2.4M 1/B 23=踵板与肋相交处的水平弯矩为：趾板剪力为：σ1=Q 1=B 1［σ1-γh ·h pj -γ（h-h pj ）-B 1σ1/（2B）］=按《桥规》第4.1.2条得计算弯矩为：h 0≥Q 1j /（0.051bSQRT（R））=b为系数，取b=取配筋率为μ=A 0=μRg/Ra（1-0.5μRg/Ra）=底板有效截面厚度为：h 0≥SQRT（γcM ij /（A 0bR a ））=b为系数，取b=2）、按趾板剪力确定板厚度：N=K c E x /f =σ3=σ1（B 2+B 3）/B=趾板弯矩（σ2=M 1=按《桥规》第4.1.2条得计算弯矩为：M 1j =1.2M 1=B 1=0.5f H（2σH0+σh ）/（K c *（σH0+σh）-0.25(B 2+B 3）=底板全长为B=（B 1+B 2+B 3）=4、底板厚度：1）、按趾板弯矩确定底板厚度：设基底应力按三角形分布，即σ2=（参看悬臂式挡土墙算例）,则有m，保护层厚度取3、底板长度：踵板长度为：容重修正系数μ=B 3=K c E x /（f （H 1+h 0）μγ）-B 2= 趾板长度为：-267.49（kN ·m）M j =1.2M=-320.99（kN ·m）0.5%0.130.60（m）=24.38（cm）0.24（m）以上四项计算，要求h 0≥0.60m，取h0=0.650.690.7m。

挡土墙计算表

112.46 kN/m 0.00 kN/m 112.46 kN/m 283.39 kN.m/m 74.81 52.88 109.65 0.00 134.90 0.00 1685.96 kN/m kN/m kN/m kN/m kN/m kN/m mm
a2= a3= a4= 偏心距e0=
2133.57 mm 3200.00 mm 3200.00 mm 1047.08 e0>b/6! 2485.17 63.67 0.00 σmax<1.2R (σmax+σmin)/2<R 89.78 63.45 131.58 0.00 161.87 0.00 1047.08 e0>b/6! 2485.17 76.40 0.00 55.80 50.06 28.13 66.13 mm mm kN/m2 kN/m2 满足！满足！ kN/m kN/m kN/m kN/m kN/m kN/m mm mm kN/m2 kN/m2 kN/m2 kN.m/m kN/m kN/m
c= (G1*a1+G2*a2+G3*a3+G4*a4)/(G1+G2+G3+G4) σmax= σmin=
4.基础板配筋计算: 每延米墙身自重G1= 每延米基础板自重G2= 每延米墙后踵板宽内土重G3= 每延米墙后活荷载G4= 侧压力E1'= E2'=
(取分项系数计算） 1.2*1/2*(b4+b2)*H*25 1.2*1/2*(2*h1+h2)*(b1+b3)*25+1.2*(h1+h2)*b2*25 1.2*(H+1/2*h2)*γ 1.4*q*1 1.2*1/2*γ*H'^2*TAN(45-φ/2)^2 1.4*q*H'*TAN(45-φ/2)^2 b/2-((G1*a1+G2*a2+G3*a3+G4*a4)偏心距e0= (E1'*H'/3+E2'*H'/2))/(G1+G2+G3+G4) (G1*a1+G2*a2+G3*a3+G4*a4)/(G1+G2+G3+G4)

各种挡土墙自动计算表格及常用几何图形参数计算表

MT 67.27
μ(%) 0.30
ζ 0.09
1/6Hi
0.41 0.61 0.81 1.22
1/6*γ*λα *Hi*Hi
#N/A #N/A #N/A #N/A
Hi+3*h0
#N/A #N/A #N/A #N/A
2：立壁各截面配筋计算表
Hi
Mij
h0
A0
2.43 3.65 4.87 7.30
#N/A #N/A #N/A #N/A
M0 508.85
三：断面尺寸确定
H1
B2
B3’
△B3
B1
7.30
0.77
2.21
0.18
0.90
B 4.06
ζ 0.18214
A0 0.17
h0 0.51
B2' 0.54
四：墙体稳定及基底应力验算
踵板上土踵板上土力立壁重量立壁力臂底板重量重W1 臂Z1(m) W2(KN) Z2(m) Wb3（KN)
#N/A #N/A
17.45 17.45
#N/A #N/A
μ(%)
#N/A #N/A
σg
#N/A #N/A
裂缝宽度 δ #N/A #N/A
判断
#N/A #N/A
4.87 7.30
#N/A #N/A
34.91 34.91
#N/A #N/A
#N/A #N/A
#N/A #N/A
#N/A #N/A
#N/A #N/A

ΣM(KN/m)
1267.63
1：抗滑稳定性验算
KC
判断
1.16
满足
2：抗倾覆稳定性验算
K0

q扶壁式挡土墙计算书(理正)

q扶壁式挡土墙计算书(理正)扶壁式挡土墙验算[执行标准：公路]计算项目：扶壁式挡土墙 2计算时间：2014-02-14 00:04:31 星期五------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 11.000(m)墙宽: 0.600(m)墙趾悬挑长DL: 3.200(m)墙踵悬挑长DL1: 3.800(m)底板高DH: 1.100(m)墙趾端部高DH0: 0.800(m)扶肋间距: 3.000(m)扶肋厚: 0.600(m)扶壁两端墙面板悬挑长度: 0.984(m)设防滑凸榫:防滑凸榫尺寸BT1: 1.600(m)防滑凸榫尺寸BT: 1.500(m)防滑凸榫尺寸HT: 0.800(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 1.520(MPa)防滑凸榫容许剪应力: 1.520(MPa)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.700(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C35纵筋级别: HRB400抗剪腹筋级别: HRB400裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 19.000(kN/m3)修正后地基承载力特征值: 216.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.000墙踵值提高系数: 1.000平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 35.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.500 5.700 0地面横坡角度: 0.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004) =====================================================================第 1 种情况: 1=============================================组合系数: 0.000=============================================[土压力计算] 计算高度为 11.000(m)处的库仑主动土压力无荷载时的破裂角 = 40.248(度)按假想墙背计算得到:第1破裂角： 41.508(度)Ea=992.812(kN) Ex=582.751(kN) Ey=803.789(kN) 作用点高度 Zy=3.667(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=13.600(度) 第1破裂角=41.400(度)Ea=886.310(kN) Ex=586.132(kN) Ey=664.827(kN) 作用点高度 Zy=3.849(m) 墙身截面积 = 15.020(m2) 重量 = 375.500 (kN)整个墙踵上的土重(不包括超载) = 445.389(kN) 重心坐标(1.863,-5.716)(相对于墙面坡上角点)墙趾板上的土重 = 45.600(kN) 相对于趾点力臂=1.493(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 7.600 (m)墙身重力的力臂 Zw = 3.653 (m)Ey的力臂 Zx = 6.669 (m)Ex的力臂 Zy = 3.849 (m)作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面合力作用点距离墙趾点的距离 Zn = 3.835(m)基础底压应力: 墙趾=195.927 凸榫前沿=198.269 墙踵=207.051(kPa)凸榫前沿被动土压应力=727.326(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 620.652 <= 1520.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 387.907 <= 1520.000(kPa)滑移力= 586.132(kN) 抗滑力= 1189.841(kN)滑移验算满足: Kc = 2.030 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 257.203(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 3.653 (m)相对于墙趾点，墙踵上土重的力臂 Zw1 = 5.063 (m)相对于墙趾点，墙趾上土重的力臂 Zw2 = 1.493 (m)相对于墙趾点，Ey的力臂 Zx = 6.669 (m)相对于墙趾点，Ex的力臂 Zy = 3.849 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 2255.927(kN-m) 抗倾覆力矩= 8128.470(kN-m)倾覆验算满足: K0 = 3.603 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 5133.581(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离基础趾点的距离 Zn = 3.835(m)基底压应力: 趾部=195.927 踵部=207.051(kPa)最大应力与最小应力之比 = 207.051 / 195.927 = 1.057作用于基底的合力偏心距验算满足: e=-0.035 <= 0.167*7.600 = 1.267(m)墙趾处地基承载力验算满足: 压应力=195.927 <= 216.000(kPa)墙踵处地基承载力验算满足: 压应力=207.051 <= 216.000(kPa)地基平均承载力验算满足: 压应力=201.489 <= 216.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)设计值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m)基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)[趾板根部]截面高度: H' = 1.100(m)截面弯矩: M = 0.000(kN-m)纵向受拉钢筋构造配筋：As = 2176.364(mm2)截面剪力: Q = 0.000(kN)剪力设计值 = 0.000(kN) < 798.000(kN)，可不进行斜截面抗剪承载力验算，箍筋取构造配筋：Av = 1.200(mm2/mm)。

扶壁式挡土墙计算书(理正)

扶壁式挡土墙验算[执行标准：公路]计算项目：扶壁式挡土墙 2计算时间：2014-02-14 00:04:31 星期五------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 11.000(m)墙宽: 0.600(m)墙趾悬挑长DL: 3.200(m)墙踵悬挑长DL1: 3.800(m)底板高DH: 1.100(m)墙趾端部高DH0: 0.800(m)扶肋间距: 3.000(m)扶肋厚: 0.600(m)扶壁两端墙面板悬挑长度: 0.984(m)设防滑凸榫:防滑凸榫尺寸BT1: 1.600(m)防滑凸榫尺寸BT: 1.500(m)防滑凸榫尺寸HT: 0.800(m)防滑凸榫被动土压力修正系数: 1.000防滑凸榫容许弯曲拉应力: 1.520(MPa)防滑凸榫容许剪应力: 1.520(MPa)钢筋合力点到外皮距离: 50(mm)墙趾埋深: 1.700(m)物理参数:混凝土墙体容重: 25.000(kN/m3)混凝土强度等级: C35纵筋级别: HRB400抗剪腹筋级别: HRB400裂缝计算钢筋直径: 20(mm)挡土墙类型: 一般挡土墙墙后填土内摩擦角: 35.000(度)墙后填土粘聚力: 0.000(kPa)墙后填土容重: 19.000(kN/m3)墙背与墙后填土摩擦角: 17.500(度)地基土容重: 19.000(kN/m3)修正后地基承载力特征值: 216.000(kPa)地基承载力特征值提高系数:墙趾值提高系数: 1.000墙踵值提高系数: 1.000平均值提高系数: 1.000墙底摩擦系数: 0.500地基土类型: 土质地基地基土内摩擦角: 35.000(度)土压力计算方法: 库仑坡线土柱:坡面线段数: 1折线序号水平投影长(m) 竖向投影长(m) 换算土柱数1 10.500 5.700 0地面横坡角度: 0.000(度)填土对横坡面的摩擦角: 35.000(度)墙顶标高: 0.000(m)挡墙分段长度: 10.000(m)钢筋混凝土配筋计算依据：《公路钢筋混凝土与预应力混凝土桥涵设计规范》(JTG D62-2004) =====================================================================第 1 种情况: 1=============================================组合系数: 0.000=============================================[土压力计算] 计算高度为 11.000(m)处的库仑主动土压力无荷载时的破裂角 = 40.248(度)按假想墙背计算得到:第1破裂角： 41.508(度)Ea=992.812(kN) Ex=582.751(kN) Ey=803.789(kN) 作用点高度 Zy=3.667(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角=13.600(度) 第1破裂角=41.400(度)Ea=886.310(kN) Ex=586.132(kN) Ey=664.827(kN) 作用点高度 Zy=3.849(m) 墙身截面积 = 15.020(m2) 重量 = 375.500 (kN)整个墙踵上的土重(不包括超载) = 445.389(kN) 重心坐标(1.863,-5.716)(相对于墙面坡上角点)墙趾板上的土重 = 45.600(kN) 相对于趾点力臂=1.493(m)(一) 滑动稳定性验算基底摩擦系数 = 0.500采用防滑凸榫增强抗滑动稳定性,计算过程如下:基础底面宽度 B = 7.600 (m)墙身重力的力臂 Zw = 3.653 (m)Ey的力臂 Zx = 6.669 (m)Ex的力臂 Zy = 3.849 (m)作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m) 基础底面合力作用点距离墙趾点的距离 Zn = 3.835(m)基础底压应力: 墙趾=195.927 凸榫前沿=198.269 墙踵=207.051(kPa)凸榫前沿被动土压应力=727.326(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 620.652 <= 1520.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 387.907 <= 1520.000(kPa)滑移力= 586.132(kN) 抗滑力= 1189.841(kN)滑移验算满足: Kc = 2.030 > 1.300滑动稳定方程验算：滑动稳定方程满足: 方程值 = 257.203(kN) > 0.0(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 3.653 (m)相对于墙趾点，墙踵上土重的力臂 Zw1 = 5.063 (m)相对于墙趾点，墙趾上土重的力臂 Zw2 = 1.493 (m)相对于墙趾点，Ey的力臂 Zx = 6.669 (m)相对于墙趾点，Ex的力臂 Zy = 3.849 (m)验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 2255.927(kN-m) 抗倾覆力矩= 8128.470(kN-m)倾覆验算满足: K0 = 3.603 > 1.500倾覆稳定方程验算：倾覆稳定方程满足: 方程值 = 5133.581(kN-m) > 0.0(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m) 基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离基础趾点的距离 Zn = 3.835(m)基底压应力: 趾部=195.927 踵部=207.051(kPa)最大应力与最小应力之比 = 207.051 / 195.927 = 1.057作用于基底的合力偏心距验算满足: e=-0.035 <= 0.167*7.600 = 1.267(m)墙趾处地基承载力验算满足: 压应力=195.927 <= 216.000(kPa)墙踵处地基承载力验算满足: 压应力=207.051 <= 216.000(kPa)地基平均承载力验算满足: 压应力=201.489 <= 216.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m) 基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)设计值:作用于基础底的总竖向力 = 1531.316(kN) 作用于墙趾下点的总弯矩=5872.542(kN-m) 基础底面宽度 B = 7.600 (m) 偏心距 e = -0.035(m)基础底面合力作用点距离趾点的距离 Zn = 3.835(m)基础底压应力: 趾点=195.927 踵点=207.051(kPa)[趾板根部]截面高度: H' = 1.100(m)截面弯矩: M = 0.000(kN-m)纵向受拉钢筋构造配筋：As = 2176.364(mm2)截面剪力: Q = 0.000(kN)剪力设计值 = 0.000(kN) < 798.000(kN)，可不进行斜截面抗剪承载力验算，箍筋取构造配筋：Av = 1.200(mm2/mm)。

钢筋混凝土扶壁式挡土墙设计计算书

扶壁式挡土墙设计计算书扶壁式挡土墙验算计算项目：扶壁式挡土墙计算时间：2010-11-05 21:59:43 星期五------------------------------------------------------------------------ 原始条件:墙身尺寸:墙身总高: 6.700(m) 墙宽: 0.500(m)墙趾悬挑长DL: 1.500(m) 墙踵悬挑长DL1: 3.000(m) 底板高DH: 0.750(m)墙趾端部高DH0: 0.500(m) 扶肋间距: 3.400(m) 扶肋厚: 0.400(m)扶壁两端墙面板悬挑长度: 1.230(m) 设防滑凸榫:防滑凸榫尺寸BT1: 0.900(m) 防滑凸榫尺寸BT: 1.200(m) 防滑凸榫尺寸HT: 0.600(m)防滑凸榫被动土压力修正系数: 1.000 防滑凸榫容许弯曲拉应力: 0.500(MPa) 防滑凸榫容许剪应力: 0.990(MPa) 钢筋合力点到外皮距离: 50(mm) 墙趾埋深: 1.200(m)物理参数:混凝土墙体容重: 25.000(kN/m3) 混凝土强度等级: C30 纵筋级别: HRB335抗剪腹筋级别: HPB235裂缝计算钢筋直径: 20(mm)挡土墙类型: 抗震区挡土墙墙后填土内摩擦角: 25.000(度) 墙后填土粘聚力: 0.000(kPa) 墙后填土容重: 18.000(kN/m3)墙背与墙后填土摩擦角: 10.000(度) 地基土容重: 18.600(kN/m3)修正后地基承载力特征值: 150.000(kPa) 地基承载力特征值提高系数: 墙趾值提高系数: 1.200 墙踵值提高系数: 1.300 平均值提高系数: 1.000地震作用墙趾值提高系数: 1.500 地震作用墙踵值提高系数: 1.625 地震作用平均值提高系数: 1.250 墙底摩擦系数: 0.250 地基土类型: 土质地基地基土内摩擦角: 21.200(度) 地震烈度: 设计烈度7度水上地震角: 1.50 水下地震角: 2.50 水平地震系数: 0.10 重要性修正系数: 1.00 综合影响系数: 0.25 水平地震作用沿竖向分布形式: 梯形抗震基底容许偏心距:B/5 地震力调整系数: 1.000 土压力计算方法: 库仑坡线土柱:坡面线段数: 2折线序号水平投影长(m) 竖向投影长(m) 换算土柱数 1 3.000 0.000 0 2 3.000 1.000 0地面横坡角度: 20.000(度)填土对横坡面的摩擦角: 25.000(度) 墙顶标高: 0.000(m)钢筋混凝土配筋计算依据:《混凝土结构设计规范》(GB 50010-2002)注意：墙身内力配筋计算时,各种作用力采用的分项(安全)系数为:重力不利时 = 1.200 重力有利时 = 1.000 主动土压力 = 1.200 静水压力 = 1.200 扬压力 = 1.200 地震力 = 1.000===================================================================== 第 1 种情况: 一般情况[土压力计算] 计算高度为 6.700(m)处的库仑主动土压力按假想墙背计算得到:第1破裂角： 46.816(度)Ea=308.696(kN) Ex=202.030(kN) Ey=233.403(kN) 作用点高度 Zy=2.049(m)因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面不存在墙身截面积 = 7.258(m2) 重量 = 181.438 (kN)整个墙踵上的土重(不包括超载) = 142.667(kN) 重心坐标(1.388,-3.967)(相对于墙面坡上角点)墙趾板上的土重 = 16.043(kN) 相对于趾点力臂=0.696(m) (一) 滑动稳定性验算基底摩擦系数 = 0.250采用防滑凸榫增强抗滑动稳定性,计算过程如下: 基础底面宽度 B = 5.000 (m) 墙身重力的力臂 Zw = 2.145 (m) Ey 的力臂 Zx = 4.083 (m) Ex 的力臂 Zy = 2.049 (m)作用于基础底的总竖向力 = 573.550(kN) 作用于墙趾下点的总弯矩=1351.394(kN-m)基础底面合力作用点距离墙趾点的距离 Zn = 2.356(m)基础底压应力: 墙趾=134.505 凸榫前沿=127.379 墙踵=94.915(kPa) 凸榫前沿被动土压应力=279.293(kPa)凸榫抗弯强度验算:凸榫抗弯强度验算满足: 弯曲拉应力 = 209.470 <= 500.000(kPa)凸榫抗剪强度验算:凸榫抗剪强度验算满足: 剪应力 = 139.647 <= 990.000(kPa)滑移力= 202.030(kN) 抗滑力= 281.501(kN) 滑移验算满足: Kc = 1.393 > 1.300(二) 倾覆稳定性验算相对于墙趾点，墙身重力的力臂 Zw = 2.145 (m) 相对于墙趾点，墙踵上土重的力臂 Zw1 = 2.888 (m) 相对于墙趾点，墙趾上土重的力臂 Zw2 = 0.696 (m) 相对于墙趾点，Ey 的力臂 Zx = 4.083 (m) 相对于墙趾点，Ex 的力臂 Zy = 2.049 (m) 验算挡土墙绕墙趾的倾覆稳定性倾覆力矩= 413.894(kN-m) 抗倾覆力矩= 1765.288(kN-m) 倾覆验算满足: K0 = 4.265 > 1.500(三) 地基应力及偏心距验算基础为天然地基，验算墙底偏心距及压应力作用于基础底的总竖向力 = 573.550(kN) 作用于墙趾下点的总弯矩=1351.394(kN-m)基础底面宽度 B = 5.000 (m) 偏心距 e = 0.144(m)基础底面合力作用点距离基础趾点的距离 Zn = 2.356(m)基底压应力: 趾部=134.505 踵部=94.915(kPa)最大应力与最小应力之比 = 134.505 / 94.915 = 1.417作用于基底的合力偏心距验算满足: e=0.144 <= 0.250*5.000 = 1.250(m)墙趾处地基承载力验算满足: 压应力=134.505 <= 180.000(kPa)墙踵处地基承载力验算满足: 压应力=94.915 <= 195.000(kPa)地基平均承载力验算满足: 压应力=114.710 <= 150.000(kPa)(四) 墙趾板强度计算标准值:作用于基础底的总竖向力 = 573.550(kN) 作用于墙趾下点的总弯矩=1351.394(kN-m)基础底面宽度 B = 5.000 (m) 偏心距 e = 0.144(m)基础底面合力作用点距离趾点的距离 Zn = 2.356(m)基础底压应力: 趾点=134.505 踵点=94.915(kPa)设计值:作用于基础底的总竖向力 = 688.260(kN) 作用于墙趾下点的总弯矩=1621.673(kN-m)基础底面宽度 B = 5.000 (m) 偏心距 e = 0.144(m)基础底面合力作用点距离趾点的距离 Zn = 2.356(m)基础底压应力: 趾点=161.406 踵点=113.898(kPa)[趾板根部]截面高度: H' = 0.750(m)截面弯矩: M = 146.927(kN-m)抗弯拉筋构造配筋: 配筋率Us=0.09% < Us_min=0.21% 抗弯受拉筋: As = 1609(mm2)截面剪力: Q = 191.940(kN)截面抗剪验算满足，不需要配抗剪腹筋截面弯矩: M(标准值) = 117.554(kN-m)最大裂缝宽度为: 0.059 (mm)。

扶壁式挡土墙的计算表格
