新旧国标和国外标准表面粗糙度
表面粗糙度对照表
国内表面光洁度与表面粗糙度Ｒａ、Ｒｚ数值换算表(单位：μｍ)另附：粗糙度仪新旧标准参数变化对照表现将TR200粗糙度仪依据新标准更改参数的情况列表如下，如有问题，由时代公司负责解释。
本表还适用于公司TR1系列粗糙度仪。
修改后可测量参数的总数没有变化，仍为13个参数，只是显示在不同的标准中,也就是说：时代粗糙度仪产品参数：涵盖新旧标准参数！（详见表）另附：表面粗糙度国际标准加工方法表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。
Ra--在取样长度L内轮廓偏距绝对值的算术平均值。
Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。
Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。
表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：①表面粗糙度影响零件的耐磨性。
表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。
②表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。

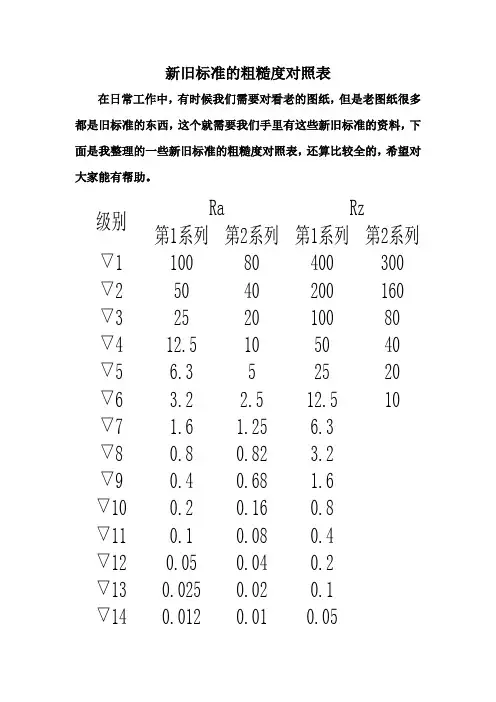

新旧标准的粗糙度对照表很有用的
新旧标准的粗糙度对照表
在日常工作中，有时候我们需要对看老的图纸，但是老图纸很多都是旧标准的东西，这个就需要我们手里有这些新旧标准的资料，下面是我整理的一些新旧标准的粗糙度对照表，还算比较全的，希望对大家能有帮助。
第1系列第2系列第1系列第2系列▽110080400300▽25040200160▽3252010080▽412.5105040▽5 6.352520▽6 3.2 2.512.510▽7 1.6 1.25 6.3▽80.80.82 3.2▽90.40.68 1.6▽100.20.160.8▽110.10.080.4▽120.050.040.2▽130.0250.020.1▽14
0.0120.010.05
Ra Rz
级别
在上述的粗糙度标准中，左侧为老式标准粗糙度值，右侧新标准粗糙度值，但是平常的工作中，我们一般采用的第一系列的粗糙度，而很少使用第二系列的粗糙度值，一般采用Ra第一系列的粗糙度值，这些资料仅供参考，具体的还有根据相应的数据要求决定！！！
本文由编辑制作完全是经验总结。
各国粗糙度对照表培训讲学
罗马尼亚
Ra
Rz
Rmax
瑞士
澳大利亚
Ra
Ra
丹麦
捷克
Ra
Ra
Rz
Rz
Rmax
Rmax
Ru
南斯拉夫
瑞典
Ra
Ra
Rz
Rz
Rmax
Rmax
K
tp
KB
新西兰
匈牙利
Ra
Ra
Rmax
Rt
芬兰
加拿大
Ra
Ra
Rz
Rmax
保加利亚
Ra
Rz
Rmax
阿根廷
hm
荷兰
Ra
西班牙
hm
各国粗糙度对照表
中美表面粗糙度对照表
中国旧标准(光洁度)
中国新标准(粗糙度)Ra
美国标准(微米)Ra
美国标准(微英寸)Ra
▽4
6.3
8.00
320
6.30
250
▽5
3.2
5.00
200
4.00
160
3.20
125
▽6
1.6
2.50
100
2.00
80
1.60
63
▽7
0.8
1.25
50
1.00
40
0.80
32
▽8
0.4
0.63
25
0.50
20
0.40
16
1微英寸=0.0254微米，1微米=39.4微英寸
序号
中国新标准
(粗糙度)Ra
中国旧标准
(光洁度)
美国标准
(微米)Ra
美国标准
关于新旧粗糙度标准的使用说明
关于新旧表面粗糙度的使用说明机械制造中，光洁度、粗糙度是用来表示另件表面的平整（光滑）程度的。
光洁度的数值越大，表示另件表面越平整、光滑，这是旧标准使用的表示方法，现在已经不使用。
粗糙度的数值越小，表示零件表面越平整、光滑，这是目前国家标准和国际标准的表示方法。
二、关于上述表格使用的说明1．▽1-▽14是旧国家标准GB1031-68表面光洁度级别14个等级。
随着数值的增大，其表面光洁度越高。
2．我公司产品图样中对零件表面粗糙度高度参数一般应选用轮廓算数平均值偏差Ra值3．新产品设计时，图样中零件表面粗糙度高度参数一般应该选用轮廓算数平均值偏差Ra的上限值，对有特殊要求的表面，可以选择Ra的最大值或同时选用最大值和最小值。
4．表面粗糙度高度参数Ra的数值选用按照GB/T1031-1995的标准系列选用，对某些特殊表面，标准系列不能满足要求的，可采用GB/T1031-1995的补充系列5. 标准“GB1031-68表面光洁度级别”已经作废，其最新版本升级为“GB/1031-1995 表面粗糙度参数及其数值”。
6．老产品图中表面粗糙度高度参数Ra的标注是按照GB131-83的规定，即表示Ra的最大允许值，在贯彻新标准的过程中，一般不需要改图，只是将原标准中最大允许值理解为上限值即可。
对极少数性能要求高的表面，如果一定要保持最大允许值，应通过改图，在原数值后面加max7．我厂制定的《设计师设计标准化工作手册》制定的企业标准“DL00003-2000 表面粗糙度使用的有关规定”中引用标准GB/T131-93也已经作废，其最新升级版本为“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”其衍化对比如下表所示：（表面光洁度---表面粗糙度—表面结构）表二表面结构要求的图形标注的演变经过咨询公司标准化室缑智勇主任，明确“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”这个标准变化比较大，兄弟工厂贯彻的不多，咱们工厂暂时不贯彻。
关于新旧粗糙度标准的使用说明
关于新旧表面粗糙度的使用说明一、新旧标准中表面粗糙度参数Ra值的对照表机械制造中，光洁度、粗糙度是用来表示另件表面的平整（光滑）程度的。
光洁度的数值越大，表示另件表面越平整、光滑，这是旧标准使用的表示方法，现在已经不使用。
粗糙度的数值越小，表示零件表面越平整、光滑，这是目前国家标准和国际标准的表示方法。
二、关于上述表格使用的说明1．▽1-▽14是旧国家标准GB1031-68表面光洁度级别14个等级。
随着数值的增大，其表面光洁度越高。
2．我公司产品图样中对零件表面粗糙度高度参数一般应选用轮廓算数平均值偏差Ra值3．新产品设计时，图样中零件表面粗糙度高度参数一般应该选用轮廓算数平均值偏差Ra的上限值，对有特殊要求的表面，可以选择Ra的最大值或同时选用最大值和最小值。
4．表面粗糙度高度参数Ra的数值选用按照GB/T1031-1995的标准系列选用，对某些特殊表面，标准系列不能满足要求的，可采用GB/T1031-1995的补充系列5. 标准“GB1031-68表面光洁度级别”已经作废，其最新版本升级为“GB/1031-1995 表面粗糙度参数及其数值”。
6．老产品图中表面粗糙度高度参数Ra的标注是按照GB131-83的规定，即表示Ra的最大允许值，在贯彻新标准的过程中，一般不需要改图，只是将原标准中最大允许值理解为上限值即可。
对极少数性能要求高的表面，如果一定要保持最大允许值，应通过改图，在原数值后面加max7．我厂制定的《设计师设计标准化工作手册》制定的企业标准“DL00003-2000 表面粗糙度使用的有关规定”中引用标准GB/T131-93也已经作废，其最新升级版本为“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”其衍化对比如下表所示：（表面光洁度---表面粗糙度—表面结构）表二表面结构要求的图形标注的演变经过咨询公司标准化室缑智勇主任，明确“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”这个标准变化比较大，兄弟工厂贯彻的不多，咱们工厂暂时不贯彻。
各国粗糙度对照表
中美表面粗糙度对照表中旧标 ( 光洁度 ) 中新标 ( 粗糙度 )Ra 美标(微米 )，Ra 美国标准 ( 微英寸 )，Ra▽ 4 320 250▽ 5 200 160 125▽ 6 100 80 63▽ 7 50 40 32▽ 8 25 20 16Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（）和小的（）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差Ra。
不同国家粗糙度对照Rz--Ra
μ=0.000001m=0.001mm μin=0.000001 in=0.0254μ
日期
PDF 文件使用 "pdfFactory Pro" 试用版本创建
▽ S
12.5
▽▽
3.2
12.5
6
3.2
12.5
3.2c
12.5Z
12.5S
▽▽▽
Rz0.8
15(0.4)
0.4 0.5
3.2
0.63
3.2
0.63
3.2 8 0.8 3.2 6.3 0.8c 3.2Z 3.2S
0.8
0.8
3.2
32(0.8)
1.25
6.3
1.25
6.3
1.25
6.3 7 1.6 6.3
1.6
Ra0.2
▽▽
1.6
6.3
▽▽
63(1.6)
6.3 10 16 25 40 63 100 160 250 400
▽14 0.01
等 Ra (μ 标注 Ra (μ 标注 Ra Rz Ra 级 in)（μ） 示例 in)（μ） 示例 （μ） （μ） （μ） 代 0.01 0.04 0.016 0.063
Ra 等级 Ra Rz 等级 Ra Rz （μ） 代号 （μ） （μ） 代号 （μ） （μ） 0.01 0.02 0.025 0.04 0.05 0.08 0.08 0.4 0.2 0.05 0.1
(18S) 25S 35S 50S (70S) 100S 140S 200S 280S 400S 550S
6.3
6.3
10
40
10
40
10
40
20
中国与美国的表面粗糙度对照表
中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。
Ra--在取样长度L内轮廓偏距绝对值的算术平均值。
Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。
Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。
表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：① 表面粗糙度影响零件的耐磨性。
表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。
② 表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。
③ 表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
④ 表面粗糙度影响零件的抗腐蚀性。
粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
⑤ 表面粗糙度影响零件的密封性。
粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
各国粗糙度对照表
Ra: 轮廓算术平均偏差在取样长度内轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度内五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择,是根据零件在机器中的作用决定的.总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则:（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大,则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小.（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小;对过盈配合,为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小.一般情况间隙配合比过盈酝合粗糙度数值要小。
(4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小;同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小(特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的内圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra(轮廓算术平均偏差)就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近，可相互转化. 根据不同国家其使用情况不同. 国内和北美目前采用Ra，而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的(12。
5）和小的(0。
025）用RZ,其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差Ra。
图1中,以中线为基准线，在取样长度l内轮廓峰高的平均值和轮廓谷深的平均值之和作为轮廓微观不平度的平均高度。
一般优先选用轮廓算术平均偏差Ra表示。
（2）微观不平度十点高度Rz.图2取自文献［3］，基准线为算术平均中线。
各国粗糙度对照表格
中美表面粗糙度对照表中旧标 ( 光洁度 ) 中新标 ( 粗糙度 )Ra 美标(微米 )，Ra 美国标准 ( 微英寸 )，Ra▽ 4 6.3 8.00 320 6.30 250▽ 5 3.2 5.00 200 4.00 160 3.20 125▽ 6 1.6 2.50 100 2.00 80 1.60 63▽ 7 0.8 1.25 50 1.00 40 0.80 32▽ 8 0.4 0.63 25 0.50 20 0.40 16Ra: 轮廓算术平均偏差在取样长度轮廓偏距绝对值的算术平均值Rz：微观不平度十点高度在取样长度五个最大的轮廓峰高的平均值与五个最大的轮廓谷深的平均值之和。
在设计零件时，表面粗糙度数值的选择，是根据零件在机器中的作用决定的。
总的原则是：在保证满足技术要求的前提下，选用较大的表面粗糙度数值。
具体选择时，可以参考下述原则：（1）工作表面比非工作表面的粗糙度数值小。
（2）摩擦表面比不摩擦表面的粗糙度数值小。
摩擦表面的摩擦速度愈高，所受的单位压力愈大，则应愈高；滚动磨擦表面比滑动磨擦表面要求粗糙度数值小。
（3）对间隙配合，配合间隙愈小，粗糙度数值应愈小；对过盈配合，为保证连接强度的牢固可靠，载荷愈大，要求粗糙度数值愈小。
一般情况间隙配合比过盈酝合粗糙度数值要小。
（4）配合表面的粗糙度应与其尺寸精度要求相当。
配合性质相同时，零件尺寸愈小，则应粗糙度数值愈小；同一精度等级，小尺寸比大尺寸要粗糙度数值小，轴比孔要粗糙度数值小（特别是IT8～IT5的精度）。
（5）受周期性载荷的表面及可能会发生应力集中的圆角、凹稽处粗糙度数值应较小。
一般零件只要标注Ra（轮廓算术平均偏差）就可以了，对于有密封要求的零件部位，通常须同时标注Ra（轮廓算术平均偏差）和Rz（微观不平度十点高度）个人认为，通过切削加工的表面标注用Ra，通过抛光等加工方法得到的表面用Rz表示两者的作用相近, 可相互转化. 根据不同国家其使用情况不同. 国和北美目前采用Ra, 而欧洲国家一般采用Rz.示意图如下一般的书籍都推荐表面粗糙度大的（12.5）和小的（0.025）用RZ，其余用Ra表面光洁度与粗糙度Ｒａ、Ｒｚ数值换算表(1)轮廓算术平均偏差Ra。
中国与美国的表面粗糙度对照表
中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。
Ra--在取样长度L内轮廓偏距绝对值的算术平均值。
Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。
Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。
表面粗糙度是指加工表面具有的较小间距和微小峰谷不平度。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：① 表面粗糙度影响零件的耐磨性。
表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。
② 表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。
③ 表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
④ 表面粗糙度影响零件的抗腐蚀性。
粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
⑤ 表面粗糙度影响零件的密封性。
粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
中国与美国的表面粗糙度
中国与美国的表面粗糙度(光洁度)对照表表面粗糙度有Ra,Rz,Ry 之分，据GB 3505摘录：表面粗糙度参数及其数值（Surface Roughness Parameters and their Values）常用的3个分别是：轮廓算数平均偏差(Ra)--arithmetical mean deviation of the profile；微观不平度十点高度(Rz)--the point height of irregularities；轮廓最大高度(Ry)--maximum height of the profile。
Ra--在取样长度L内轮廓偏距绝对值的算术平均值。
Rz--在取样长度内5个最大的轮廓峰高的平均值与5个最大的轮廓谷深的平均值之和。
Ry--在取样长度L内轮廓峰顶线和轮廓谷底线之间的距离。
如果图面没标注粗糙度选用Ra /Rz /Ry 的情况下默认为Ra。
其两波峰或两波谷之间的距离（波距）很小（在1mm以下），用肉眼是难以区别的，因此它属于微观几何形状误差。
表面粗糙度越小，则表面越光滑。
表面粗糙度的大小，对机械零件的使用性能有很大的影响，主要表现在以下几个方面：①表面粗糙度影响零件的耐磨性。
表面越粗糙，配合表面间的有效接触面积越小，压强越大，磨损就越快。
②表面粗糙度影响配合性质的稳定性。
对间隙配合来说，表面越粗糙，就越易磨损，使工作过程中间隙逐渐增大；对过盈配合来说，由于装配时将微观凸峰挤平，减小了实际有效过盈，降低了联结强度。
③表面粗糙度影响零件的疲劳强度。
粗糙零件的表面存在较大的波谷，它们像尖角缺口和裂纹一样，对应力集中很敏感，从而影响零件的疲劳强度。
④表面粗糙度影响零件的抗腐蚀性。
粗糙的表面，易使腐蚀性气体或液体通过表面的微观凹谷渗入到金属内层，造成表面腐蚀。
⑤表面粗糙度影响零件的密封性。
粗糙的表面之间无法严密地贴合，气体或液体通过接触面间的缝隙渗漏。
此外，表面粗糙度对零件的外观、测量精度也有影响。
中美（公英制）表面粗糙度对照表
Ra,Rz,Ry都有英制,与公制差40倍,16ui转化后是0.4um 中美表面粗糙度对照表中国旧标准( 光洁度) 中国新标准( 粗糙度)Ra 美国标准(微米 )，Ra 美国标准( 微英寸)，Ra ▽4 6.3 8.00 320 6.30 250 ▽5 3.2 5.00 200 4.00 160 3.20 125 ▽6 1.6 2.50 100 2.00 80 1.60 63 ▽7 0.8 1.25 50 1.00 40 0.80 32 ▽8 0.4 0.63 25 0.50 20 0.40 16 英制螺纹螺母孔径英 制 螺 纹圆 拄 管 螺 纹螺纹直径（英寸）每英寸牙数钻 头 直 径（毫米）螺纹直径（英寸）每英寸牙数钻头直径（毫米）铸铁、黄铜、青铜钢、可锻铸铁3/16 1/4 24 20 3.8 5.1 3.9 5.2 1/8 1/4 28 19 8.8 11.7 5/16 3/8 1/2 5/8 3/4 7/8 1 11/8 11/4 11/2 13/4 2 18 16 12 11 10 9 8 7 7 6 5 41/26.6 8 10.6 13.6 16.6 19.5 22.3 25 28.2 34 39.5 45.3 6.7 8.1 10.7 13.8 16.8 19.7 22.5 25.2 28.4 34.2 39.7 45.6 3/8 1/2 3/4 1 11/413/811/219 14 14 11 11 11 11 15.2 18.9 24.4 30.6 39.2 41.6 45.1 表面光洁度与粗糙度Ｒa 、Ｒz 数值转换表无论用何种加工方法加工，在零件表面总会留下微细的凸凹不平的刀痕，在零件表面总会留下微细的凸凹不平的刀痕，出现交错起伏的峰谷现出现交错起伏的峰谷现象，粗加工后的表面用肉眼就能看到，粗加工后的表面用肉眼就能看到，精加工后的表面用放大镜或显微镜仍能观察到。
精加工后的表面用放大镜或显微镜仍能观察到。
