供配电系统设计规范GB50052009
供配电系统设计规范(GB50052-2009)UDC GB中华人民共和国国家标准P GB50052-2009供配电系统设计规范Code for design electric power supply systems2009-11-11 发布2010-07-01 实施中华人民共和国住房和城乡建设部中华人民共和国国家质量监督检验检疫总局联合发布中华人民共和国国家标准供配电系统设计规范Code for design electric power supply systemsGB50052-2009主编部门：中国机械工业联合会批准部门：中华人民共和国住房和城乡建设部施行日期：2 0 1 0 年7 月1 日中国计划出版社2010 北京中华人民共和国住房和城乡建设部公告第437 号关于发布国家标准《供配电系统设计规范》的公告现批准《供配电系统设计规范》为国家标准，编号为GB50052-2009，自2010 年7 月1 日起实施。
其中，第3.0.1、3.0.2、3.0.3、3.0.9、4.0.2 条为强制性条文，必须严格执行。
原《供配电系统设计规范》GB50052-95 同时废止。
本规范由我部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国住房和城乡建设部二〇〇九年十一月十一日前言本规范是根据原建设部《关于印发<二○ ○ 一～二○ ○ 二年度工程建设国家标准制订、修订计划>的通知》（建标[2 002 ]85 号）要求，由中国联合工程公司会同有关设计研究单位共同修订完成的。
在修订过程中，规范修订组在研究了原规范内容后，经广泛调查研究、认真总结实践经验，并参考了有关国际标准和国外先进标准，先后完成了初稿、征求意见稿、送审稿和报批稿等阶段，最后经有关部门审查定稿。
本规范共分7 章，主要技术内容包括：总则，术语，负荷分级及供电要求，电源及供电系统，电压选择和电能质量，无功补偿，低压配电等。
修订的主要内容有：1.对原规范的适用范围作了调整；2.增加了“ 有设置分布式电源的条件，能源利用效率高、经济合理时” 作为设置自备电源的条件之一；“ 当有特殊要求，应急电源向正常电源转换需短暂并列运行时，应采取安全运行的措施”；6 60V 等级的低压配电电压首次列入本规范；3.对保留的各章所涉及的主要技术内容也进行了补充、完善和必要的修改。
GB50052-95《供配电系统设计规范

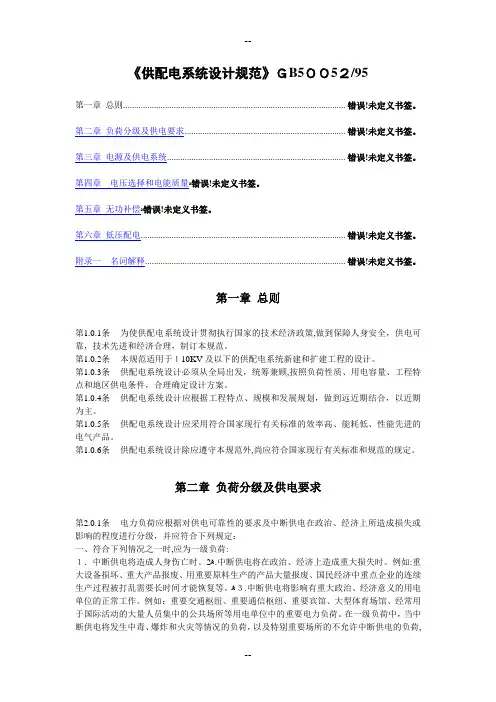

《供配电系统设计规范》ＧＢ５００５２／９５第一章总则 (2)第二章负荷分级及供电要求 (2)第三章电源及供电系统 (3)第四章电压选择和电能质量 (4)第五章无功补偿 (5)第六章低压配电 (6)附录一名词解释 (7)第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策，做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于110KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾，按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。
第1.0.6条供配电系统设计除应遵守本规范外，尚应符合国家现行有关标准和规范的规定。
第二章负荷分级及供电要求第2.0.1条电力负荷应根据对供电可靠性的要求及中断供电在政治、经济上所造成损失或影响的程度进行分级，并应符合下列规定：一、符合下列情况之一时，应为一级负荷：１．中断供电将造成人身伤亡时。
２．中断供电将在政治、经济上造成重大损失时。
例如：重大设备损坏、重大产品报废、用重要原料生产的产品大量报废、国民经济中重点企业的连续生产过程被打乱需要长时间才能恢复等。
３．中断供电将影响有重大政治、经济意义的用电单位的正常工作。
例如：重要交通枢纽、重要通信枢纽、重要宾馆、大型体育场馆、经常用于国际活动的大量人员集中的公共场所等用电单位中的重要电力负荷。
在一级负荷中，当中断供电将发生中毒、爆炸和火灾等情况的负荷，以及特别重要场所的不允许中断供电的负荷，应视为特别重要的负荷。
二、符合下列情况之一时，应为二级负荷：１．中断供电将在政治、经济上造成较大损失时。
例如：主要设备损坏、大量产品报废、连续生产过程被打乱需较长时间才能恢复、重点企业大量减产等。
煤矿井下供配电设计规范.doc

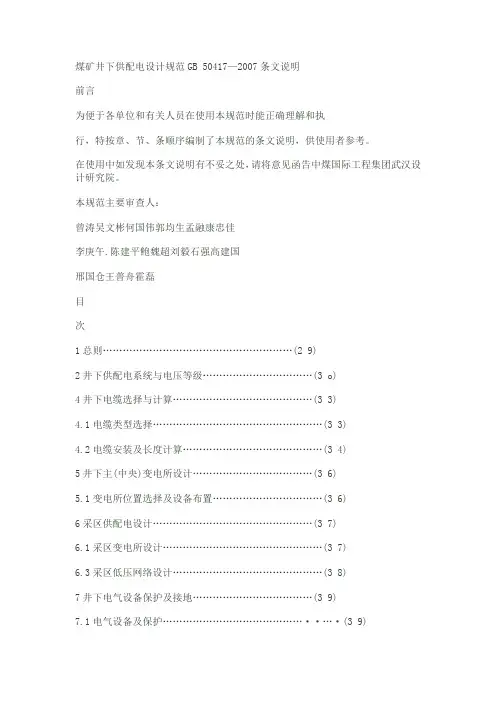

煤矿井下供配电设计规范GB 50417—2007条文说明前言为便于各单位和有关人员在使用本规范时能正确理解和执行，特按章、节、条顺序编制了本规范的条文说明，供使用者参考。
在使用中如发现本条文说明有不妥之处，请将意见函告中煤国际工程集团武汉设计研究院。
本规范主要审查人：曾涛吴文彬何国伟郭均生孟融康忠佳李庚午.陈建平鲍魏超刘毅石强高建国邢国仓王普舟霍磊目次1总则…………………………………………………(2 9)2井下供配电系统与电压等级……………………………(3 o)4井下电缆选择与计算……………………………………(3 3)4.1电缆类型选择……………………………………………(3 3)4.2电缆安装及长度计算……………………………………(3 4)5井下主(中央)变电所设计………………………………(3 6)5.1变电所位置选择及设备布置……………………………(3 6)6采区供配电设计…………………………………………(3 7)6.1采区变电所设计…………………………………………(3 7)6.3采区低压网络设计………………………………………(3 8)7井下电气设备保护及接地………………………………(3 9)7.1电气设备及保护……………………………………··…·(3 9)7.2电气设备保护接地………………………………………(4 3)1总则1.0.1本条明确了《煤矿井下供配电设计规范》(以下简称“本规范”)的指导思想和制定本规范的目的。
1.0.2本条规定了本规范的适用范围。
1.0.3技术创新是工程设计的灵魂，只有不断创新和进步，在矿井建设中使用安全可靠的新设备、新器材，才能不断促进矿井的安全生产，不断提高矿井建设的经济效益。
2井下供配电系统与电压等级2.0.1本条文对突然中断供电可能造成重大的人身伤亡或经济财产损失的井下主排水设备、人员提升设备等规定按一级负荷要求供电。
为一级负荷供电的两个电源及线路，要求在任何情况下都不至于同时受到损坏，以确保供电的连续性，从而保证主排水设备、人员提升设备等的正常运转，这是必须满足的条件。
《供配电系统设计规范》
《供配电系统设计规范》ＧB5００5２/95第一章总则..................................................................................................... 错误!未定义书签。
第二章负荷分级及供电要求......................................................................... 错误!未定义书签。
第三章电源及供电系统................................................................................. 错误!未定义书签。
第四章电压选择和电能质量ﻩ错误!未定义书签。
第五章无功补偿ﻩ错误!未定义书签。
第六章低压配电............................................................................................. 错误!未定义书签。
附录一名词解释........................................................................................... 错误!未定义书签。
第一章总则第1.0.1条为使供配电系统设计贯彻执行国家的技术经济政策,做到保障人身安全，供电可靠，技术先进和经济合理，制订本规范。
第1.0.2条本规范适用于１10KV及以下的供配电系统新建和扩建工程的设计。
第1.0.3条供配电系统设计必须从全局出发，统筹兼顾,按照负荷性质、用电容量、工程特点和地区供电条件，合理确定设计方案。
第1.0.4条供配电系统设计应根据工程特点、规模和发展规划，做到远近期结合，以近期为主。
第1.0.5条供配电系统设计应采用符合国家现行有关标准的效率高、能耗低、性能先进的电气产品。

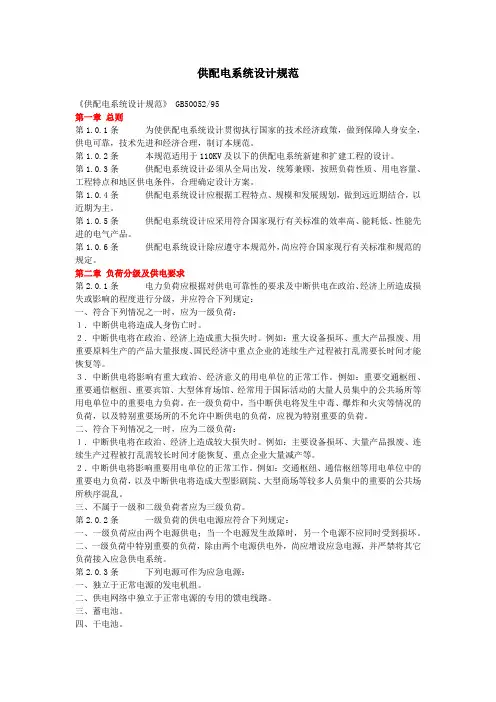

供配电系统设计规范
