SF6密度表(继电器)校验细则.doc
259-2023六氟化硫气体密度继电器校验规程
259-2023六氟化硫气体密度继电器校验规程【259-2023六氟化硫气体密度继电器校验规程】一、前言在电力系统中，密度继电器在气体绝缘开关设备中起着至关重要的作用。
特别是在六氟化硫气体绝缘开关设备中，密度继电器更是必不可少的一环。
它通过检测六氟化硫气体的密度，确保设备在运行过程中的安全可靠性。
在《259-2023六氟化硫气体密度继电器校验规程》中，我们旨在通过全面的评估和规范，为行业提供一个标准化的校验流程，以确保六氟化硫气体密度继电器的准确性和可靠性。
二、校验范围在进行六氟化硫气体密度继电器的校验时，首先需要明确校验的具体范围。
校验范围包括但不限于以下几个方面：1. 六氟化硫气体密度继电器的基本原理和结构。
2. 校验设备的准备工作。
3. 校验过程中的注意事项和方法。
4. 校验结果的记录和分析。
在明确校验范围后，我们将按照从浅入深的方式来逐步展开。
三、基本原理和结构259-2023六氟化硫气体密度继电器校验规程中首先介绍了六氟化硫气体密度继电器的基本原理和结构。
六氟化硫气体密度继电器是通过检测气体密度的变化来判断设备是否正常运行的一种设备。
其结构主要由传感器、控制单元和显示部分组成。
传感器负责检测气体密度的变化，控制单元进行数据处理，并通过显示部分向操作人员呈现结果。
四、校验设备的准备工作在进行实际的校验工作前，必须进行仔细的准备工作，以确保校验的准确性和可靠性。
这包括校验设备的准备、环境的检测、校验人员的培训等多个方面。
只有在各个方面都做到位，才能保证校验结果的可靠性。
五、校验过程中的注意事项和方法在进行实际的校验过程中，需要注意以下几点：1. 校验过程中要确保环境的稳定，以免外部因素对校验结果产生影响。
2. 校验设备的操作要规范，按照规程进行操作，避免操作失误带来的误差。
3. 校验过程中要及时记录相关数据，并进行分析和总结。
六、校验结果的记录和分析校验结束后，需要将校验的结果进行详细记录，并进行数据分析。
SF6密度继电器的检验)
(4)由于本身制造质量问题，存在温度补偿不准确，误差严重 偏大。（过补或欠补） (5)由于时效不够或材质问题，时间一长，就会漂移，精度会 严重偏大。（应力没有消除） (6)由于设计上的缺陷，在低温时会存在失效（永远不动作）。 (7)由于设计上的缺陷，在高温时，动作和显示值会严重变差。 (8)对于相对腔式密度继电器，由于内在或外在原因，标准腔 会漏气，存在动作值误差大或失效。 (9)由于运输时受剧烈振动，会造成继电器失效，精度变差。 (10)由于元器件质量问题，时间稍长，可能会造成继电器失 效，精度变差。
高压电器报到：安徽淮北局一台35KV开关因密度继电 器失效，漏气而分闸而引起开关爆炸。
2006年，云南曲靖一台35KV结论：
由此可见，对现场的SF6密 度继电器进行定期校验是 很有必要的。
检验依据是什么？
原国电公司对SF6气体密度继电器的定期检验 工作非常重视：
非常高兴有机会与大家一起 交流和学习！
主讲人
SF6密度继电器的检验及接口解决方案介绍
1 概述 在SF6电气设备中，SF6气体是主要的绝缘介质和灭
弧介质，其绝缘强度和灭弧能力均取决于SF6气体 的密度，密度越高，性能越好。但是，由于制造、 运行、维护等方面的原因，漏气现象在所难免，当 密度降低时，将会带来两方面的危害：一是气体绝 缘设备耐压强度的降低；二是断路器开断容量下降。
2.1 相对腔式SF6密度继电器工作原理
正常状态
漏气状态
2.2 补偿片式SF6密度继电器工作原理 SF6 P-T曲线
密封仓内SF6气体与温度相关的压力曲线
P MPa
压力随温度的 升高而增大
P充气
SF6气体密度继电器其 实是一个带温度补偿的压力 继电器，都以20℃的相应压 力值来表示其密度值。
sf6气体密度继电器校验方法
sf6气体密度继电器校验方法嗨，小伙伴们！今天咱们来聊聊SF6气体密度继电器的校验方法呀。
SF6气体密度继电器可是个很重要的小物件呢。
那校验它的时候呀，我们得先把工具啥的准备好。
校验仪得是那种靠谱的哦。
在开始校验之前，要确保设备处于安全的状态。
比如说，要把相关的电路断开，防止在操作过程中出现意外触电之类的危险情况。
这就像是我们出门前要检查门窗有没有关好一样，安全第一嘛。
然后呢，我们要把密度继电器从设备上小心地拆下来。
这一步可不能太粗鲁啦，就像对待一个小宝贝一样，轻拿轻放。
拆下来之后，要把它和校验仪连接好。
连接的时候要保证接口对接准确，不能有松动或者漏气的情况哦。
接下来就是正式的校验啦。
一般校验仪会有一些操作界面，我们要按照上面的提示进行操作。
比如说，设置一些参数之类的。
这有点像我们在手机上设置闹钟一样，得按照自己的需求来调整那些数字。
在校验过程中，要密切关注校验仪显示的数据。
如果数据出现异常波动，那可就要好好检查检查是哪里出问题啦。
校验完了之后呢，我们要把数据记录下来。
这就像我们上学的时候记笔记一样重要哦。
记录的数据可以帮助我们分析密度继电器的状态是否正常。
如果数据不符合标准，那可能就需要对密度继电器进行调整或者维修啦。
最后呀，把校验好的密度继电器再小心地装回设备上。
装回去的时候也要注意安装的牢固性，可不能让它在设备里晃悠呢。
总之呢，SF6气体密度继电器的校验虽然有一些步骤要注意，但只要我们细心、耐心地去做，就能够很好地完成校验工作啦。
这样就能保证设备的正常运行，就像给设备吃了一颗定心丸一样呢。

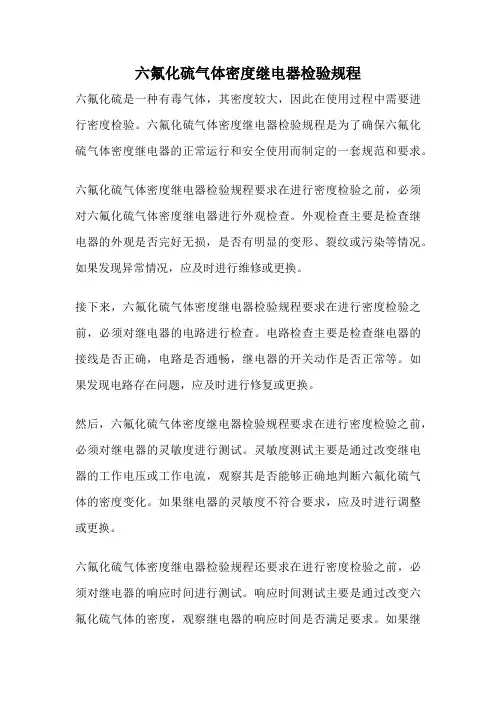

六氟化硫气体密度继电器检验规程
六氟化硫气体密度继电器检验规程六氟化硫是一种有毒气体，其密度较大，因此在使用过程中需要进行密度检验。
六氟化硫气体密度继电器检验规程是为了确保六氟化硫气体密度继电器的正常运行和安全使用而制定的一套规范和要求。
六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对六氟化硫气体密度继电器进行外观检查。
外观检查主要是检查继电器的外观是否完好无损，是否有明显的变形、裂纹或污染等情况。
如果发现异常情况，应及时进行维修或更换。
接下来，六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对继电器的电路进行检查。
电路检查主要是检查继电器的接线是否正确，电路是否通畅，继电器的开关动作是否正常等。
如果发现电路存在问题，应及时进行修复或更换。
然后，六氟化硫气体密度继电器检验规程要求在进行密度检验之前，必须对继电器的灵敏度进行测试。
灵敏度测试主要是通过改变继电器的工作电压或工作电流，观察其是否能够正确地判断六氟化硫气体的密度变化。
如果继电器的灵敏度不符合要求，应及时进行调整或更换。
六氟化硫气体密度继电器检验规程还要求在进行密度检验之前，必须对继电器的响应时间进行测试。
响应时间测试主要是通过改变六氟化硫气体的密度，观察继电器的响应时间是否满足要求。
如果继电器的响应时间过长或过短，都可能影响其正常工作，需要进行调整或更换。
六氟化硫气体密度继电器检验规程要求在进行密度检验之后，必须对继电器的工作状态进行监测。
工作状态监测主要是观察继电器在实际工作中是否能够准确地判断六氟化硫气体的密度变化，并及时进行报警或切断电路。
如果发现继电器在工作中存在问题，应及时进行维修或更换。
总结起来，六氟化硫气体密度继电器检验规程是为了确保六氟化硫气体密度继电器的正常运行和安全使用而制定的一套规范和要求。
通过外观检查、电路检查、灵敏度测试、响应时间测试和工作状态监测等步骤，可以确保继电器在实际使用中能够准确地判断六氟化硫气体的密度变化，并及时进行报警或切断电路，保障人员和设备的安全。
六氟化硫密度继电器校验仪说明书
尊敬的顾客感谢您使用本公司生产的产品。
在初次使用仪器前，请您详细阅读使用说明书，帮助您正确使用该仪器。
我们的宗旨是不断地改进和完善公司的产品，因此您所使用的仪器可能与使用说明书有少许差别。
若有改动，我们不一定能通知到您，敬请谅解！如有疑问，请与公司售后服务部联络，我们定会满足您的要求。
由于输入输出端子、测试柱等均有可能带电压，您在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！◆慎重保证本公司生产的产品，在发货之日起三个月内，如产品出现缺陷，实行包换。
一年（含一年）内如产品出现缺陷，实行免费维修。
一年以上如产品出现缺陷，实行有偿终身维修。
合同约定的除外。
◆安全要求请阅读下列安全注意事项，以免人身伤害，并防止本产品或与其相连接的任何其它产品受到损坏。
为了避免可能发生的危险，本产品只可在规定的范围内使用。
只有合格的技术人员才可执行维修。
—防止火灾或人身伤害使用适当的电源线。
只可使用本产品专用、并且符合本产品规格的电源线。
正确地连接和断开。
当测试导线与带电端子连接时，请勿随意连接或断开测试导线。
产品接地。
本产品除通过电源线接地导线接地外，产品外壳的接地柱必须接地。
为了防止电击，接地导体必须与地面相连。
在与本产品输入或输出终端连接前，应确保本产品已正确接地。
注意所有终端的额定值。
为了防止火灾或电击危险，请注意本产品的所有额定值和标记。
在对本产品进行连接之前，请阅读本产品使用说明书，以便进一步了解有关额定值的信息。
请勿在无仪器盖板时操作。
如盖板或面板已卸下，请勿操作本产品。
使用适当的保险丝。
只可使用符合本产品规定类型和额定值的保险丝。
避免接触裸露电路和带电金属。
产品通电时，请勿触摸裸露的接点和部位。
在有可疑的故障时，请勿操作。
如怀疑本产品有损坏，请本公司维修人员进行检查，切勿继续操作。
请勿在潮湿环境下操作。
请勿在易爆环境中操作。
保持产品表面清洁和干燥。
－安全术语警告：警告字句指出可能造成人身伤亡的状况或做法。
SF6气体密度继电器校验仪检测方法
SF6气体密度继电器校验仪检测方法1 范围本检测方法适用于发供电企业、合资联营企业，基建安装、科研调试单位的SF6气体密度继电器校验仪的检测;代管单位可参照执行。
2 概述SF6气体密度继电器校验仪是一种专门用于对各种形式SF6气体密度继电器进行检测的仪器，其主要功能是对SF6气体密度继电器接点动作压力值进行测量，并根据接点动作瞬间被SF6气体密度继电器校验仪锁存的SF6气体压力值与温度值自动换算成对应于20℃的标准压力值。
3 计量性能要求3.1 压力示值误差压力示值允许误差Δy的表达式为：Δy=±a%F·Sa——被检仪表准确度等级（按产品技术说明书的规定）F·S——被检仪表的压力量程3.2 压力回程误差压力回程误差应不大于压力示值允许误差的绝对值。
3.3 温度测量误差温度测量误差不应超过±0.05℃3.4 P20示值误差被检仪表显示的P20示值误差，应不超过压力示值允许误差。
注：P20值是指在SF6气体密度不变的条件下，对应于20℃时的SF6气体压力值。
3.5 P20换算误差被检仪表对P20值的换算误差应不超出压力示值允许误差的1/2。
注：P20换算误差是指被检仪表上显示的P20值与标准装置根据被检仪表的压力值和温度值计算得到的P20值的差值。
4 通用技术要求4.1 外观4.2 SF6气体密度继电器校验仪应标注产品名称、型号规格、制造厂或商标、出厂编号、制造年月等。
4.2.1 仪表上的阀门旋钮、开关、连接（插）件等应标注名称，装配牢靠，功能正常，不应有松动和损坏现象。
4.2.2 仪表显示值及符号应清晰，不应有缺笔画、叠字、亮度不均匀现象，面板不应有影响读数的缺陷。
4.3 显示值锁存功能检查当输入压力使某接点动作时，仪表应能将相应接点动作瞬间的压力值与温度值锁定在显示器上。
5 检测条件5.1 标准器标准装置由压力测量、温度测量和P20换算等三个环节组成。
各环节应满足如下要求：压力测量允许误差的绝对值应小于被检仪表压力示值允许误差绝对值的1/3。
国家电网公司管理系统变电检测管理系统规定(试行)第39分册SF6密度表(继电器)校验研究细则
国家电网公司变电检测管理规定（试行）第39分册 SF6密度表（继电器）校验细则国家电网公司二〇一七年三月目录前言 (II)1 校验条件 (1)1.1 环境要求 (1)1.2 待校表计本体设备要求 (1)1.3 人员要求 (1)1.4 安全要求 (1)1.5 校验仪器要求 (1)2 校验准备 (2)3 校验方法 (2)3.1 校验管路连接及接线 (2)3.2 校验项目 (3)3.3 校验步骤 (3)3.4 校验操作 (4)3.5 注意事项 (4)3.6 校验验收 (5)4 校验数据分析和处理 (5)4.1 SF6密度表（继电器）的准确度等级和允许误差（表体温度20±2℃条件下） (5)4.2 回程误差 (5)4.3 轻敲位移 (5)4.4 接点设定值误差及切换差（表体温度20±2℃条件下） (5)4.5 表体温度偏离（20±2）℃范围时最大允许误差计算 (6)5 校验报告 (6)附录 A （规范性附录） SF6密度表（继电器）校验报告 (7)附录 B （规范性附录）压力换算方法 (9)附录 C （资料性附录） SF6气体状态方程 (10)前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，国网运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了国家电网公司变电验收、运维、检测、评价、检修管理规定和反事故措施管理规定（以下简称“五通一措”）。
经反复征求意见，于2017年3月正式发布，用于替代国网总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《国家电网公司变电检测管理规定（试行）》编制的第39分册《SF6密度表（继电器）校验细则》，适用于35kV及以上变电站的SF6变压器、断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上所安装的SF6密度表（继电器）。
sf6密度继电器校验注意事项
SF6密度继电器校验注意事项导言S F6密度继电器是一种用于监测电力设备中硫六氟化硫气体（S F6）密度的重要装置。
在使用和校验SF6密度继电器时，需要遵循一系列注意事项，以确保其可靠性和准确性。
本文将介绍SF6密度继电器的基本原理，以及在校验过程中需要注意的关键点。
基本原理S F6密度继电器通过测量气体密度来监测设备中的SF6气体压力。
当S F6气体压力超过或低于预设的阈值时，继电器会发出警报或触发相应的动作。
这种继电器通常用于高压断路器、配电变压器和电缆终端等电力设备中，以确保设备在正常运行范围内。
校验注意事项在进行S F6密度继电器的校验之前，务必注意以下事项：安全操作1.：在进行任何电力设备的校验工作之前，必须熟悉并遵守相关的安全操作规程。
确保校验过程中不会对人员和设备造成伤害或损坏。
校验设备选择2.：选择用于校验SF6密度继电器的适当设备。
通常使用压力表、流量计和温度计等仪器进行校验。
确保这些设备的准确度和可靠性，以避免校验误差。
预校验准备3.：在进行实际校验之前，应先进行预校验准备工作。
这包括检查校验设备的状态和准确性，调整校验仪器的刻度和零位，以及检查继电器本身的工作状态。
校验环境条件4.：校验SF6密度继电器时，应确保环境条件稳定且符合规范要求。
这包括温度、湿度和大气压力等条件的监测和记录。
校验步骤5.：根据设备的厂家指南和标准操作程序，按照以下步骤进行校验：-连接校验仪器并确保信号传输正常。
-对继电器进行零位校准，以消除零位误差。
-逐渐增加校验压力，记录并比对校验结果。
-根据校验结果调整继电器的阈值设置。
校验结果记录6.：校验过程中应准确记录校验结果和各项参数，包括压力、流量和温度等。
对于超出规范范围的结果，应及时采取纠正措施或更换继电器。
校验周期7.：SF6密度继电器的校验应根据设备的要求和相关标准制定适当的校验周期。
这有助于及时发现和解决继电器性能问题，确保设备的可靠运行。
SF6密度继电器校验工作的研究
SF6 密度继电器校验工作的研究摘要：SF6密度继电器包括压力示值显示和接点信号动作两部分功能，是时刻监视SF6电气设备内气体绝缘强度的重要元件。
本文结合国网公司最新要求，对其校验工作内容、校验周期进行了探讨，并最终将其校验工作进行分类，为SF6密度继电器校验工作提出了新的校验思路。
关键词：SF6；密度继电器；校验引言35kV 及以上变电站中，以 SF6为绝缘介质的断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上安装有SF6密度表（继电器）。
SF6密度继电器包括压力示值显示和接点信号动作两部分功能，是时刻监视SF6电气设备内气体绝缘强度的重要元件。
在《电力设备预防性试验规程》（DL/T 596-1996）中，要求SF6气体密度监视器（包括整定值）在必要时、大修后或1-3年时进行检验。
而2017年3月发布执行的国家电网公司“五通一措”管理规定中，也对其校验工作提出了要求。
一、校验工作介绍图1 现场校验SF6密度表（继电器）的连接方式《国家电网公司变电检测管理规定》第39分册的SF6密度表（继电器）校验细则中对校验条件及方法等进行了详细介绍。
现场校验的接线如图1所示，校验的步骤如图2所示。
图2 SF6密度表（继电器）校验流程图需要注意的是，SF6密度表（继电器）校验工作对待校表计本体设备提出了具体要求。
首先，安装待校 SF6密度表（继电器）的设备处于停电状态（免拆卸的除外）；其次，设备具备进行 SF6密度表（继电器）校验的条件，如管路带有截止阀、逆止阀，被校验表计与本体气路可隔离。
而针对校验选用的校验仪器设备，又要求经检验合格的SF6密度继电器校验仪，测量准确度不低于 0.4 级。
对于运用中的设备进行此项工作存在SF6设备出现漏气风险（在现场校验和表计拆装时可能破坏原有密封情况）、继电器二次接线恢复出错风险（在拆装信号线时可能出现恢复错误的情况）、恢复现场时漏项风险（可能忘记恢复截止阀至正常工作状态）等风险。
浅析SF_6密度表和密度继电器的现场校验
压力 表和密度继 电器 的定期校验 。从实 际运行情况看，
１ 一 弹性金 属 曲管 ； ２ 一齿轮 机构 和指 针 ； ３ 一双 层
４ 一压力增大 时的运动方 向； ５ 一压力减小 时的 对现场运行 中的 ｓ Ｆ 密度 继电器进行定期 校验也 是非 金属带 ； 运动方 向。 常 必要 的 。 图１ 所示的 ｓ 气体密 度表主要 由弹性金属 曲管 １ ８ １ ＝ ６ 气体密度表
大的环境 中就立 即校验 ， 这样会造成一定 的校 验误 差 ，
否 则应 当静 置 ２ 小时。
（ ４ ） 现场校 验温度变化较大时时不宜进行校 验 ， 校 度继电器与 Ｓ 电气设备本体隔离 的方法 。
验时间最好选择在 中午 １ ２点至 １ ５ 点进行 。 （ ３ ） 应办理工作票， 加强 ｓ 泄漏监测 。
新 疆 电 力技 术
３ ． ３ Ｓ Ｆ 密度继 电器现场校验安全措施 为 了保证校验工作 的安全， 在进 行 ｓ 密度 继 电器
（ １ ） Ｓ Ｆ 电气设备停运 时开展校验工作。
（ ２ ） 现场查对 Ｓ Ｆ 密 度继 电器 气 路 结 构 ， 确定 Ｓ 密
（ ２ ） 校验时的压力变化速率最好腔制在每秒 Ｑ ０ ０ １ Ｍ ｐ ａ ｏ （ ３ ） 不能 把继 电器从一 个环境 拿到另一 个温差 较 现场校验时实施 以下安全措施：
继 电器 的 结 构和 原 理 上 的认 识 不 够 深 刻 ，给 现 场 的校
以 ，对 ｓ Ｆ ＾ 气体纯度 的检测 和密度 的监视 显得特 别重
要。如果采用普通压力表来监视 ｓ Ｆ 气体的泄漏 ， 那就
验工作和后期 的维护带来 影响，由此也会 对运行 中的
设备 一些本 属于正常状 态的现象产生误解。本文 主要 会分不清是 由于真正存在泄漏还是 由于环境温 度变化 从Ｓ Ｆ 气体 密度 表 和 Ｓ Ｆ 气体 密度 继 电器 的 结构 、 工 作 而造成 ｓ 气体 的压力变 化 。为 了能 达到经 常监 视密
六氟化硫气体密度继电器校准规定
六氟化硫气体密度继电器校准规定六氟化硫气体密度继电器是一种常用于高压电力系统中的保护装置。
它的作用是测量和监测六氟化硫气体的密度，以便在气体压力过高或过低时触发报警或断电操作，保证电力系统的安全运行。
为了确保六氟化硫气体密度继电器的准确性和可靠性，校准规定起到了重要的作用。
1. 校准的目的和意义六氟化硫气体密度继电器的准确性对于电力系统的正常运行至关重要。
校准的目的就是确保继电器能够提供准确和可靠的密度测量结果。
校准可以有效消除仪器的误差和漂移，提高测量的精度，进而保证系统的稳定性和可靠性。
2. 校准的依据和标准在进行校准之前，需要明确校准的依据和标准。
六氟化硫气体密度继电器的校准依据可以来自国家或行业标准，如GB/T 11023-2018《六氟化硫气体密度继电器》等。
这些标准中规定了校准所需的工作条件、设备和步骤，以及校准结果的评定方法。
3. 校准的步骤和方法校准六氟化硫气体密度继电器需要一个严格的流程和一系列的步骤。
校准的过程包括但不限于以下几个方面：3.1 准备校准设备和条件在进行校准之前，需要准备好符合标准要求的校准设备和条件。
包括使用精度高、可追溯的密度计进行校准，以及控制温度和湿度等环境条件。
3.2 校准前的检查和调整在进行校准之前，需要对六氟化硫气体密度继电器进行全面的检查和调整。
包括检查电缆连接是否良好，确认仪表的传感器和电路板的工作状态是否正常，以及校准仪表的零漂和灵敏度等。
3.3 进行校准测量校准的核心步骤是进行测量和比对。
使用已知密度的标准气体，通过改变六氟化硫气体的压力和温度，测量继电器的输出信号，并与标准值进行比对。
根据校准设备的精度，可以进行多个点的校准，以提高测量结果的准确性。
3.4 校准结果评定和记录校准的最后一步是根据标准要求评定校准结果，并记录校准的数据和过程。
通过评定校准结果，可以判断继电器是否符合标准要求，或者需要进一步的调整和校准。
4. 校准的周期和方法选择校准的周期是根据具体情况和标准要求确定的。
六氟化硫气体密度继电器校验规程
六氟化硫气体密度继电器校验规程1. 引言六氟化硫气体密度继电器是一种用于监测电力设备中的六氟化硫气体密度的重要装置。
准确的校验六氟化硫气体密度继电器对于保障电力设备的安全运行至关重要。
本规程旨在提供一套规范的六氟化硫气体密度继电器校验程序，确保校验过程的准确性和一致性。
2. 校验前的准备工作在进行六氟化硫气体密度继电器校验之前，需要进行一些准备工作，以确保校验的顺利进行。
2.1 确认校验仪器的准确性校验仪器的准确性直接影响到校验结果的准确性，因此在进行校验之前，需要确认校验仪器的准确性。
可以通过与已知准确度的仪器进行比对或定期的校准来验证。
2.2 确认六氟化硫气体密度继电器的型号和参数在校验之前，需要确认所要校验的六氟化硫气体密度继电器的型号和参数，以便根据不同的继电器型号和参数进行相应的操作和校验标准选择。
2.3 配置合适的校验环境校验六氟化硫气体密度继电器需要在特定的环境条件下进行，例如需要在一定的温度、湿度和压力范围内进行校验。
所以在进行校验之前，需要配置合适的校验环境，以确保校验的准确性。
3. 校验过程校验六氟化硫气体密度继电器的过程主要包括参数设置、测量和结果判定等步骤。
下面将详细介绍每个步骤的具体操作。
3.1 参数设置根据所要校验的六氟化硫气体密度继电器的型号和参数，在校验仪器上进行相应的参数设置。
包括但不限于设置温度范围、湿度范围、压力范围等。
3.2 测量•将六氟化硫气体密度继电器连接至校验仪器，并确保连接稳固。
•打开校验仪器的电源，并等待校验仪器稳定。
•通过校验仪器对六氟化硫气体密度继电器进行测量，并记录测量结果。
•测量过程中，根据六氟化硫气体密度继电器的参数要求，进行相应的操作，例如改变温度、湿度和压力等。
3.3 结果判定根据测量结果和六氟化硫气体密度继电器的校验标准，对测量结果进行判定。
判定合格的结果符合校验标准要求，判定不合格的结果不符合校验标准要求。
判定结果需要进行记录。
SF6密度继电器校验报告
SF6密度继电器校验报告
【标题】SF6密度继电器校验报告
【报告序号】XXX-XXXX
【报告日期】XXXX年XX月XX日
【报告目的】本报告旨在对SF6密度继电器进行校验，并记录其性能指标，以保证设备的可靠性和安全性。
【设备信息】
校验对象：SF6密度继电器
继电器型号：XXX
生产厂家：XXX
安装位置：XXX
【校验方法】
1.检查继电器外观，确认是否存在表面损伤、腐蚀等问题。
2.检查继电器电气连接，确认连接是否稳固可靠。
3.使用专业仪器进行SF6密度继电器的校验，包括密度轴的垂直度、操作力和复位力的测定等项指标。
【校验结果】
1.外观检查：SF6密度继电器表面无损伤、腐蚀等问题，外形完好。
2.电气连接：所有电气连接牢固，未发现接触不良或松动等情况。
3.密度轴的垂直度：经测定，SF6密度继电器的密度轴垂直度为X度，符合要求。
4.操作力的测定：经测定，SF6密度继电器的操作力为XN，符合要求。
5.复位力的测定：经测定，SF6密度继电器的复位力为XN，符合要求。
【校验结论】根据以上综合校验结果，SF6密度继电器在校验过程中
的各项性能指标均符合要求，继电器正常工作，无需更换或修理。
【存在问题】校验过程中未发现任何问题。
【校验人员签字】【校验日期】
【审核人员签字】【审核日期】。
六氟化硫气体密度继电器校验仪说明书
HNMD3000-SF6 气体密度继电器校验仪产品操作手册武汉华能联创电气有限公司尊敬的用户：感谢您购买本公司HNMD3000-SF6气体密度继电器校验仪。
在您初次使用该产品前，请您详细地阅读本使用说明书，将可帮助您熟练地使用本仪器。
我们的宗旨是不断地改进和完善公司的产品，如果您有不清楚之处，请与公司售后服务部联络，我们会尽快给您答复。
注意事项本手册内容如有更改，恕不通告。
没有武汉华能联创电气有限公司的书面许可，本手册任何部分都不许以任何（电子的或机械的）形式、方法或以任何目的而进行传播。
目录一、概述 (4)二、主要技术指标 (6)三、使用条件 (7)四、主要功能 (7)五、仪器特点 (8)六、操作方法 (9)七、其它功能介绍： (23)八、常见问题解答 (31)九、过渡接头 (33)十、售后服务 (33)HNMD3000 SF6气体密度继电器校验仪一、概述SF6密度继电器校验的必要性。
SF6开关是电力系统中已经被广泛的应用的电器。
而其的可靠运行也成为电力系统稳定供电的重要保障之一。
SF6密度继电器是在安装在SF6开关上用来监测SF6气体密度变化的唯一手段。
因此SF6密度继电器的好坏直接关系着开关是否能够正常运行。
因此DL/T596-1996《电力设备预防性试验规程》规定要定期对SF6密度继电器进行校验。
——《电力设备预防性试验规程》SF6气体密度继电器校验仪（以下简称校验仪），是一种全自动SF6气体密度继电器校验仪器。
该校验仪采用嵌入式微处理器，能对各种SF6气体密度继电器进行性能校验，以及对SF6气体任意环境温度下的压力进行标准换算的一种便携式工具。
主要用于SF6气体产品的生产、维护与监测。
特别适宜电力系统，为SF6电气产品的生产、安全运行、预试和维护提供方便。
SF6电气产品已广泛应用在电力部门、工矿企业，促进了电力行业的快速发展。
如何保证SF6电气产品的可靠安全运行已成为电力部门的重要任务之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
规章制度编号：xxx（运检/4）***-2016xxx变电检测通用管理规定第39分册SF6密度表（继电器）校验细则xxx二〇一六年十月目录I前言 (III)1校验条件 (2)1.1 环境要求 (2)1.2 待校表计本体设备要求 (2)1.3 人员要求 (2)1.4 安全要求 (2)1.5 校验仪器要求 (2)2校验准备 (3)3校验方法 (3)3.1 校验管路连接及接线 (3)3.2 校验项目 (3)3.3 校验步骤 (4)3.4 校验操作 (4)3.5 注意事项 (5)3.6 校验验收 (5)4校验数据分析和处理 (5)4.1 SF6密度表（继电器）的准确度等级和允许误差（表体温度20±2℃条件下） (5)4.2 回程误差 (6)4.3 轻敲位移 (6)4.4 接点设定值误差及切换差（表体温度20±2℃条件下） (6)4.5 表体温度偏离（20±2）℃范围时最大允许误差计算 (6)5校验报告 (7)附录 A （规范性附录）SF6密度表（继电器）校验报告 (8)附录 B （规范性附录）压力换算方法 (10)附录 C （资料性附录）SF6气体状态方程 (11)II前言为进一步提升公司变电运检管理水平，实现变电管理全公司、全过程、全方位标准化，xxx运检部组织26家省公司及中国电科院全面总结公司系统多年来变电设备运维检修管理经验，对现行各项管理规定进行提炼、整合、优化和标准化，以各环节工作和专业分工为对象，编制了xxx变电验收、运维、检测、评价、检修通用管理规定和反事故措施管理规定（以下简称“五通一措”）。
经反复征求意见，于2017年1月正式发布，用于替代xxx总部及省、市公司原有相关变电运检管理规定，适用于公司系统各级单位。
本细则是依据《xxx变电检测通用管理规定》编制的第39分册《SF6密度表（继电器）校验细则》，适用于35kV及以上变电站的SF6变压器、断路器、组合电器、高压开关柜、电流互感器、电压互感器、套管等变电设备上所安装的SF6密度表（继电器）。
本细则由xxx运维检修部负责归口管理和解释。
本细则起草单位：**、**。
本细则主要起草人：**、**。
IIISF6密度表（继电器）校验细则11 校验条件1.1 环境要求除非另有规定，校验均在以下环境条件下进行，且校验期间，大气环境条件相对稳定。
a)环境温度处于SF6密度继电器校验仪及SF6密度表（继电器）正常工作所需要的温度。
b)环境相对湿度不宜大于80%。
c)SF6密度继电器校验仪及密度继电器避免受阳光直接照射，附近无较强热源影响。
1.2 待校表计本体设备要求a)安装待校SF6密度表（继电器）的设备处于停电状态（免拆卸的除外）。
b)设备具备进行SF6密度表（继电器）校验的条件，如管路带有截止阀、逆止阀，被校验表计与本体气路可隔离。
1.3 人员要求校验人员需具备如下基本知识与能力：a)掌握必要的压力、温度测量知识及误差计算方法，经过本校验工作的技能培训合格。
b)掌握SF6密度继电器校验装置的使用方法。
c)熟悉变电设备SF6密度表（继电器）安装及接线方式。
d)能正确完成实验室及现场校验工作的接线、操作及测量。
e)熟悉各种影响校验结果的因素及消除方法。
1.4 安全要求a)应严格执行xxx《电力安全工作规程（变电部分）》的相关要求。
b)进入室内开展SF6密度表（继电器）现场校验，入口处若无SF6气体含量显示器，应先通风15min，并用检漏仪测量SF6气体含量合格方可进入工作,测试过程中应保持通风。
c)校验工作不得少于两人，校验负责人应由有经验的人员担任。
d)开始校验前，校验负责人应向全体校验人员详细布置校验中的安全注意事项，交待邻近间隔的带电部位，以及其他安全注意事项。
e)校验现场应装设遮栏或围栏。
f)应确保操作人员及校验仪器与电力设备的带电部位保持足够的安全距离。
g)SF6密度继电器校验仪的金属外壳应可靠接地。
h)加压校验前必须认真检查连接管路和信号接线，校验仪及被校仪表的开始状态应正确无误。
i)因校验需要断开密度继电器二次接线时，拆前应做好标记，接后应进行检查。
二次线应作绝缘包扎处理。
j)SF6设备出现严重漏气、异响等异常时，应根据实际情况采取关闭截止阀、检查异常原因、撤离现场等对应措施。
1.5 校验仪器要求SF6密度继电器校验仪的允许误差绝对值不大于被校SF6密度表（继电器）允许误差绝对值的1/4。
校验选用的校验仪器设备包括：a)经检验合格的SF6密度继电器校验仪，测量准确度不低于0.4级。
2b)SF6气瓶，SF6气体纯度不低于99.9%，减压后压力不低于1MPa。
实验室校验可选用其它清洁、干燥、无毒无害且化学性质稳定的气体作为气源，如氮气、空气等。
c)红外测温仪或接触式温度计：（-50~+80）℃，允许误差不大于±1℃。
d)绝缘电阻表：500VDC，10级。
e)工频耐压测试仪，频率为50Hz，输出电压不低于2kV。
f)校验绝压SF6密度表（继电器）应配置大气压力表，测量准确度等级不低于0.5级。
2 校验准备a)校验前，SF6密度表（继电器）应在校验环境下至少已工作或静置3个小时以上。
b)校验人员应了解设备的SF6密度表（继电器）安装连接气路结构情况，据此进行校验管路、测试线路装接。
c)应配备SF6密度表（继电器）校验标准作业卡、合格的仪器仪表、工具、转接接头和连接导线等。
d)对使用中的SF6密度表（继电器）进行校验，应断开与SF6密度表（继电器）相连的直流电源，解除与该SF6密度表（继电器）相关的报警及闭锁。
e)SF6密度表（继电器）和电气设备本体之间有截止阀且带有校验口的设备，关闭截止阀，在校验口处连接SF6密度继电器校验仪进行校验，校验工作人员位于上风侧，做好防护措施。
f)SF6密度表（继电器）和电气设备本体之间无截止阀，但有逆止阀的可拆下SF6密度表（继电器）进行校验。
但此项工作宜停电进行，以防因逆止阀损坏或不能逆止而对运行设备造成危害。
g)进行校验时SF6密度表（继电器）应保持直立或正常工作状态。
h)对于以环境大气压为基准压力的SF6密度表（继电器），校验前应将其顶部螺丝拧松，使表壳内外气压平衡。
3 校验方法3.1 校验管路连接及接线现场校验SF6密度表（继电器）连接示意图图1 现场校验SF6密度表（继电器）连接示意图3.2 校验项目363.3 校验步骤SF6密度表（继电器）校验流程如下图所示。
图2 SF6密度表（继电器）校验流程图3.4 校验操作现场校验参照3.1.1进行管路及信号线连接。
测量表体温度a)使用红外测温仪对准表体，选择表体深色区域作为测量点，测量三次取中间值。
b)如使用接触式测温探头测量表体温度，应将探头尽可能靠近或紧密接触SF6密度表（继电器），温度平衡时间一般不小于0.5小时，温度稳定后方可读取表体温度。
示值校验a)SF6密度表（继电器）的示值数据应按分度值的1/5估读。
b)首次校验和诊断性校验应进行全量程示值误差校验，全量程示值误差校验应在（20±2）℃环境温度（表体温度）下进行。
校验点按标有数字的分度线选取（包括额定压力，设定点除外）。
逐渐平稳地升压，依次校验各点，记录轻敲表壳后的被校表示值。
当指针达到测量上限后，切断压力源，耐压3min，然后按原校验点平稳地降压倒序回检。
4c)例行校验，示值误差校验仅进行额定压力示值误差校验。
升压至额定压力进行校验，记录轻敲表壳后的被校表示值。
继续升压至测量上限后切断压力源，耐压3min，然后降压回检额定压力示值误差。
d)在升压和降压行程进行示值误差校验时，均应检查轻敲表壳前、后的被校表示值与标准器示值之差是否合格。
还应检查被校表轻敲表壳后引起的示值变动量是否合格。
e)取同一校验点升压、降压示值（均为轻敲后读取）之差的绝对值作为仪表的回程误差。
f)在示值校验过程中，用肉眼观测指针的偏转，指针偏转应平稳，无明显跳动和卡涩现象，指针经过低压闭锁、报警接点和超压报警接点时除外。
接点校验a)每一个动作接点均应在升压和降压两种状态下进行接点设定值误差校验。
b)使指示指针接近动作点，平稳缓慢地升压或降压（指示指针接近接点设定值时速度每秒不大于量程的0.5%），直到信号接通或断开为止。
在信号发生变化的瞬间，读取标准器上对应的压力值，升压动作值为上切换值，降压动作值为下切换值。
c)接点上切换值与下切换值之差的绝对值为切换差。
绝缘电阻使用直流工作电压为500V的绝缘电阻表在正常工作条件下测量，各对接点之间、接点与外壳之间的绝缘电阻不低于20M 。
工频耐压接点与外壳之间的绝缘强度应能承受50Hz的2kV正弦波电压，历时1min的耐压试验，试验中漏电电流应不大于0.5mA。
3.5 注意事项a)拆装SF6密度继电器信号线时，应检查端子与信号线是否对应。
校验结束后，应核对信号是否正常。
b)进行现场校验和表计拆装时，应准备配套的密封圈、硅脂等密封材料备件，防止拆装过程中密封破坏无法恢复。
如果将表计取下校验时发现本体漏气，即逆止阀无法保证本体气体被可靠隔离，应立即恢复表计，停止校验。
c)完成现场校验后，应恢复截止阀至正常工作状态。
d)完成现场SF6密度表（继电器）校验工作，恢复现场设备后，应安排检漏。
e)校验前必须检查校验接线，确认表计量程、额定压力、报警闭锁定值，仪表的开始状态。
f)变更接线和连接管路时，应关闭SF6密度继电器校验仪充接气阀。
g)校验结束时，应停止校验仪并释放校验管路内压力。
h)校验时被校表及SF6密度继电器校验仪出现指示异常、打压不上、无接点信号、压力失控等明显异常时，应立即停止校验工作，检查设备及管路、信号线连接。
3.6 校验验收a)检查校验数据与校验记录是否完整、正确。
b)将被试设备恢复到校验前状态。
4 校验数据分析和处理4.1 SF6密度表（继电器）的准确度等级和允许误差（表体温度20±2℃条件下）5在表体温度处于（20±2）℃条件下，SF6密度表（继电器）的指示准确度等级和允许误差见表2。
制造厂有特殊规定的，按制造厂标称准确度或允许误差执行。
表2 SF6密度表（继电器）的指示准确度等级和允许误差对照表4.2 回程误差在各压力校验点，回程误差应不大于4.1条规定的允许误差绝对值。
4.3 轻敲位移在各压力校验点，轻敲表壳使指针自由摆动后，指针示值变动量应不大于4.1条规定的允许误差绝对值的1/2。
4.4 接点设定值误差及切换差（表体温度20±2℃条件下）压力低报警点、闭锁点的接点设定值误差及切换差应符合表3的规定。
表3 压力低报警点、闭锁点的接点设定值误差及切换差允许值超压报警点的接点设定值误差及切换差应符合表4的规定。
表4 超压报警点的接点设定值误差及切换差允许值4.5 表体温度偏离（20±2）℃范围时最大允许误差计算当仪表校验环境温度（表体温度）偏离（20±2）℃范围时，其额定压力指示误差和接点设定值的误差应不大于下式规定的误差限。
