10千伏环网柜操作方法
10kV箱式变电站、环网柜、电缆分接箱安装作业指导书
⑷指示灯指示正常
⑸断路器及隔离开关分合到位
⑹所有手动操作不应少于5次
损坏设备
保证电器正常，合、分机构运动灵活、可靠，无卡滞及操作力过大现象
11.
现场工作结束、清理工作现场
⑴工作负责人应会同工作人员仔细检查、清点材料和工具，现场应无遗留物
⑵填写安装记录
⑶工作结束，工作负责人应向运行人员详细进行现场交代设备安装情况、已经解决和未解决的问题及缺陷、注意事项等
所需工具、器材
名称
数量
名称
数量
吊车
1台
发电机
1台
吊具
1套
个人工具
5套
电焊机
1台
锯弓
1把
三相电源电缆盘
1盘
接地电阻测试仪
1套
作业步骤
序号
作业程序
质量要求及其监督检查
危险点分析及控制措施
1.
准备工作
⑴工作前认真阅读图纸、安装规程
⑵分析工作过程中的危险点
⑶准备需要用的设备、工具及消耗材料
⑷带齐个人防护用具
⑸明确现场应做的安全措施
工作前未进行认真的准备，未进行危险点分析
工作前进行认真的准备，每个参加工作的人员应明确工作过程、质量要求、工艺方法、危险点及注意事项
2.
做安全措施
⑴开工前，应备齐施工图纸
⑵开工前，工作负责人应严格检查安全措施的实施情况，并向工作人员讲解工作任务分配，安全措施、危险点
3.
设备安装前土建基础的检查、验收
⑷全体工作人员撤离工作地点，无遗留物件
⑸所有设备、工具、消耗材料、仪器及图纸、资料清点带回
⑺箱（柜）体底加垫铁时，不可将手深入底部，防止压手

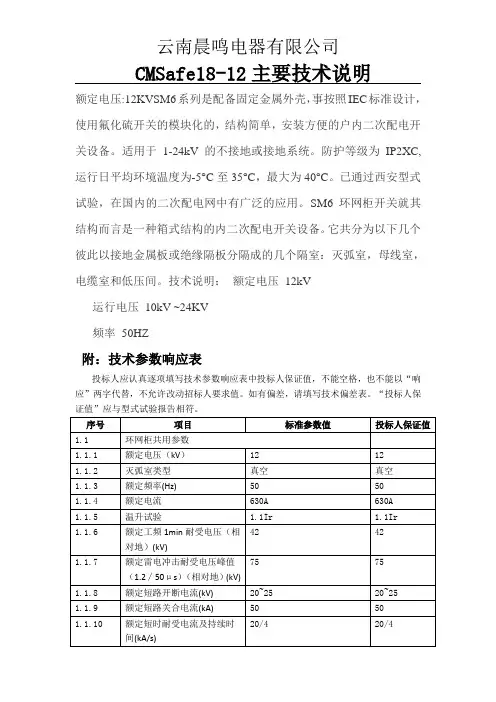

10KV充气环网柜技术说明
CMSafe18-12主要技术说明额定电压:12KVSM6系列是配备固定金属外壳，事按照IEC标准设计，使用氟化硫开关的模块化的，结构简单，安装方便的户内二次配电开关设备。
适用于1-24kV的不接地或接地系统。
防护等级为IP2XC,运行日平均环境温度为-5°C至35°C，最大为40°C。
已通过西安型式试验，在国内的二次配电网中有广泛的应用。
SM6环网柜开关就其结构而言是一种箱式结构的内二次配电开关设备。
它共分为以下几个彼此以接地金属板或绝缘隔板分隔成的几个隔室：灭弧室，母线室，电缆室和低压间。
技术说明：额定电压12kV运行电压10kV ~24KV频率50HZ附：技术参数响应表投标人应认真逐项填写技术参数响应表中投标人保证值，不能空格，也不能以“响应”两字代替，不允许改动招标人要求值。
如有偏差，请填写技术偏差表。
“投标人保证值”应与型式试验报告相符。
序号项目标准参数值投标人保证值1.1环网柜共用参数1.1.1额定电压（kV）12121.1.2灭弧室类型真空真空1.1.3额定频率(Hz) 50501.1.4额定电流630A630A1.1.5温升试验 1.1Ir 1.1Ir42421.1.6额定工频1min耐受电压（相对地）(kV)75751.1.7额定雷电冲击耐受电压峰值（1.2∕50μs）（相对地）(kV)1.1.8额定短路开断电流(kV) 20~2520~251.1.9额定短路关合电流(kA) 50501.1.10额定短时耐受电流及持续时20/420/4间(kA/s)1.1.12燃弧持续时间0.3~0.50.3~0.51.1.13有功负载条件下开断次数(次) 2002001.1.14辅助和控制回路短时工频耐受电压（kV）221.1.15供电电源1.1.15.1控制回路(V) DC48V DC48V1.1.15.2辅助回路(V) DC48V DC48V1.1.16使用寿命(≥年) 20201.1.17设备尺寸1.1.17.1单台环网柜整体尺寸（长宽高）325*751*1336 325*751*13361.1.17.2设备的最大运输尺寸（长宽高）按实际订单尺寸按实际订单尺寸1.1.18防护等级IP33X1.1.18.1柜体外壳IP67X IP67X1.1.18.2隔室间IP33X IP33X1.1.19相间及相对地净距（≥带电体对门）1251251.2.19异相接地故障开断试验1.2.19.1试验电流（kA）17.3217.321.2.19.2试验电压（kV）12121.2.20容性电流开合试验（试验室）1.2.20.1实验电流电缆：10 电缆：10 1.2.20.2试验电压(kV) 1.4×12/√3 1.4×12/√3 1.2.20.3C1级：CC1：24×O；CC2：24×CO；BC1：24×O；BC2：24×CO1.3负荷开关参数1.3.1额定电流(A) 6306301.3.2额定工频1min耐受电压1.3.2.1断口(kV) 48481.3.2.2对地(kV) 42421.3.3额定雷电冲击耐受电压峰值（1.2∕50μs）1.3.3.1断口(kV) 85851.3.3.2对地(kV) 75751.3.4额定短时耐受电流及持续时间20/420/41.3.6机械稳定性(次)1.3.6.1SF6（≥）500050001.3.6.2真空（≥）10000100001.3.7额定电缆充电开断电流（≥）10101.3.8切空载变压器电流15151.4负荷开关—熔断器组合电器参数1.4.1额定电流(A) 1251251.4.2熔断器额定短路开断电流31.531.51.4.3转移电流(A) 1400 17501.4.4交接电流(A)1.5隔离开关参数（如果有）1.5.1额定电流6306301.5.2主回路电阻（μΩ）1.5.3额定工频1min耐受电压1.5.3.1断口(kV) 48481.5.3.2对地(kV) 42421.5.4额定雷电冲击耐受电压峰值（1.2∕50μs）1.5.4.1断口(kV) 85851.5.4.2对地(kV) 757520/420/41.5.5额定短时耐受电流及持续时间1.5.6额定峰值耐受电流50501.5.7机械稳定性（≥）300030001.6接地开关参数1.6.1额定短时耐受电流及持续时20/220/2间（kA/s）1.6.2额定峰值耐受电流（kA）50501.6.3额定短路关合电流（kA）50501.6.4额定短路电流关合次数（次）221.6.5机械稳定性（≥次）300030001.7电流互感器参数1.7.1型式或型号电磁式电磁式1.7.2绕组11.7.2.1额定电流比按实际图纸按实际图纸1.7.2.2额定负荷按实际图纸按实际图纸1.7.2.3准确级按实际图纸按实际图纸1.7.3绕组21.7.3.1额定电流比按实际图纸按实际图纸1.7.3.2额定负荷按实际图纸按实际图纸1.7.3.3准确级按实际图纸按实际图纸1.7.4绕组31.7.4.1额定电流比按实际图纸按实际图纸1.7.4.2额定负荷按实际图纸按实际图纸1.7.4.3准确级按实际图纸按实际图纸1.8电压互感器及熔断器参数1.8.1型式或型号电磁式电磁式1.8.2额定电压比按实际图纸按实际图纸1.8.3准确级0.2/0.5/3P0.2/0.5/3P 1.8.4接线级别按实际图纸按实际图纸1.8.5额定容量按实际图纸按实际图纸1.8.6三相不平衡度(V) 111.8.7低压绕组1min工频耐压(kV) 221.8.8额定电压因数 1.2倍连续，1.9倍8h 1.2倍连续，1.9倍8h1.8.9熔断器型式按实际图纸按实际图纸1.8.10熔断器的额定电流按实际图纸按实际图纸1.8.11熔断器的额定短路开断电流按实际图纸按实际图纸1.9避雷器参数1.9.1型式复合绝缘金属氧化物避雷器复合绝缘金属氧化物避雷器1.9.2额定电压（kV）17171.9.3持续运行电压（kV）13.613.61.9.4标称放电电流(kA) 5551.851.81.9.5陡波冲击电流下残压峰值（5kA，1/3μs）（≤kV）45/5045/501.9.6雷电冲击电流下残压峰值（5kA，8/20μs）（kV）38.338.31.9.7操作冲击电流下残压峰值（250A，30/60μs）（≤kV）1.9.8直流1mA参考电压(≥kV) 24241.9.975%直流1mA参考电压下的泄漏电流(μA)16161.9.10工频参考电压（有效值）(≥kV)1.9.11工频参考电流（峰值）(mA) 111.9.12持续电流1.9.12.1全电流(mA)1.9.12.2阻性电流((μA))1.9.13长持续时间冲击耐受电流(A) 400（峰值）400（峰值）1.9.144/10μs大冲击耐受电流(kA) 65（峰值）65（峰值）1.9.15动作负载1.9.16工频电压耐受时间特性1.9.17千伏额定电压吸收能力（kJ/kV）1.9.18压力释放能力（kA/s）25/0.225/0.21.10母线参数1.10.1材质铜铜1.10.2额定电流（A）63063020/420/41.10.3额定短时耐受电流及持续时间(kA/s)1.10.4额定峰值耐受电流(kA) 50501.10.5导体截面(mm2) 与环网柜型式试验报告中产品的导体截面、材质一致。
10kV环网柜安装作业指导书
1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排3.2人员要求3.3工器具3.4设备安装前检查3.5危险点分析及安全控制措施3.6作业分工4作业程序4.1开工4.2作业内容及标准4.3施工方案1、环网柜安装施工时按照图纸或盘柜规格安装基础槽钢，安装位置必须符合图纸要求，水平度，垂直度符合规程标准。
不直度水平度要小于5毫米。
1.2原有接地网阻值不符合要求的须新建接地网。
盘柜基础必须与接地网可靠连接，必须保证接地扁钢截面满足设计要求，并做好防腐处理。
1.3盘柜设备运至现场后检查设备应完好无损，不能有掉漆变形现象，盘内元件间的连接牢靠，元件型号、规格应符合设计要求，防止误操作的五防装置齐全，并动作灵活可靠，附件、备件及产品的技术文件应齐全。
妥善保管好设备资料及工器具。
1.4设备安装前，预埋件及预留孔符合设计要求，预埋件应牢固。
1.5复测设备安装基础型钢，水平度要应符合规程要求。
1.6按照图纸要求的安装位置和数据严格进行安装1.7屏柜就位完成后，再用拉线垂球角尺复侧一遍，合格后方可与基础型钢焊接，保证设备安装的水平度、垂直度符合规程要求，设备与基础应固定可靠。
设备外壳与基础应可靠接地。
1.8盘柜安装工作结束后应进行全面的清扫检查，做好安装记录。
1.9电气设备接线与检查。
保护及控制回路接线，按图纸确保接线正确。
芯线终端要焊接或压接且接线牢固，盘内导线不能有接头。
电缆芯线号头要表明回路号、编号、端子号字迹清晰且不宜脱色。
10kV环网柜安装作业指导书
10kV环网柜安装作业指导书1 范围本作方案适用于安装环网柜作业；2 引用文件及参考资料GB 50168--1992 《电气装置安装工程电缆线路施工及验收规范》GB 50150-91 《电气装置安装工程电气设备交接试验标准》DL/T 5221—2005 《城市电力电缆线路设计技术规定》DL/T 596-1996 《电力设备预防性试验规程》国家电网安监[2005]83号《电力安全工作规程》（电力线路部分）——（试行）；《工作票操作票制度实施细则》10KV环网柜安装使用说明书（厂家说明书）；3、修前准备3.1准备工作安排√序号内容标准责任人备注√ 1 准备好施工所需仪器仪表、工器具、相关材料、相关图纸及相关技术资料；准备运输及起重车辆仪器仪表、工器具应试验合格，满足本次施工的要求，材料应齐全，图纸及资料应附合现场实际情况；√ 2 根据本次作业内容和性质确定好安装人员，并组织学习本指导书；要求所有工作人员都明确本次工作的作业内容、进度要求、作业标准及安全注意事项；√ 3 办理必备的开工手续。
系统内办理线路第一种工作票；工作票应填写正确，并按《国家电网公司电力安全工作规程》执行；3.2人员要求√序号内容责任人备注√ 1 现场工作人员的身体状况、精神状态良好；√ 2 所有作业人员必须具备必要的电气知识，基本掌握本专业作业技能及《国家电网公司电力安全工作规程》的相关知识，并经《国家电网公司电力安全工作规程》考试合格；√ 3 起重、焊接等特种人员持证上岗；3.3工器具√序号名称型号单位数量备注1 吊车8-12吨台 1√ 2 千斤绳Φ12*8米根 33 卸扣 1.5T 个 44 白棕绳- 根- 根据实际情况选用5 扳手- 把 3 根据实际情况选用√6 安全围栏及警示牌10米套 6√7 高压验电器10kV 支 1√8 绝缘手套10kV 双 19 绝缘靴10kV 双 1√10 高压接地棒（线）10kV 套 6√11 接地电阻测试仪ZC-8 套 1√12 铁锤4磅把 2√13 煤气喷灯－套 2 带煤气1罐14 电工刀－把 4√15 压接钳－套 116 锯弓－把 217 圆锉－把 218 电焊机AW210R 台 119 焊接面罩－面 120 电焊手套－双 1√21 绝缘摇表2500V 台 13.4设备安装前检查序号检查项目检查情况检查人备注1 环网柜外观检查外观无明显凹痕、变形，各元件无破损2 设备资料1、安装使用说明书2、所选用的主要电器元件的说明书3、产品合格证4、产品出厂试验记录5、装箱单6、环网柜排列图7、一次接线图3 随箱材料1、高压熔断器熔管2、故障指示器3、操作把手4、核相器5、箱柜钥匙6、电缆附件4 开关及闭锁检查闭锁检查：1、接地开关合闸后，负荷开关不能动作2、负荷开关合闸后，接地开关不能动作3、只有当负荷开关分闸，接地开关合闸时，才能打开环网柜前门，其它情况下门均处于联锁状态。
10kV配电设备现场运行规程(开闭所、配电所、环网柜、箱式变、分支箱)
10kV配电设备现场运行规程（开闭所、配电所、环网柜、箱式变、分支箱）3.1总则3.1.1 本标准适用于南京供电公司管辖的开闭所、配电所、环网柜、分支箱、箱式变及相关电气设备。
3.1.2 开闭所、配电所、环网柜、分支箱、箱式变是城市配电网络的重要组成部分，应该充分发挥其作用。
3.1.3 开闭所、配电所、环网柜、分支箱、箱式变等的建设应于城市建设密切配合，并且力争得到城建部门的支持，选择适当的地点安放。
3.1.4 开闭所、配电所、环网柜、分支箱、箱式变应选择质量优良的电气设备，确保供电安全性和可靠性。
3.1.5 开闭所、配电所、环网柜、分支箱、箱式变的管理分工由各单位自行安排，管理人员应熟悉本规程，在工作中始终坚持“安全第一，预防为主”的方针，及时发现和消除缺陷和隐患，做好运行维护工作。
3.2运行和维护3.2.1 所有的电气设备安装均应符合电气设备安装规程要求，并有安装记录、设备交接试验记录、竣工图纸资料以及设备合格证。
3.2.2 开闭所、配电所内应有电气一次接线模拟图示；环网柜、箱式变、电缆分支箱内应有电气一次接线图，电脑CAD制作，压膜张贴。
3.2.3 开闭所、配电所不应建在建筑物的底层。
3.2.4 所有进出线管孔应封堵严密，电缆沟无积水。
3.2.5 开闭所、配电所应有名称，环网柜、箱式变、电缆分支箱的柜门上应有双重名称、电压等级，所有设备均有警告标志牌。
3.2.6 所有进出线应有名称，开关应有编号，电缆上应挂牌，标明电缆型号、规格长度、起止点等。
3.2.7 所有设备应定期（每两个月一次），定人（设备主人）进行巡视。
3.2.8 开闭所、配电所巡视内容如下：3.2.8.110kV高压部分：1、电缆有无渗漏油（油浸电缆），引线有无断股，发热，变色或闪络痕迹；2、开关及刀闸是否合闸到位，有无变色变形等现象；高压显示灯是否完好；3、母线排有无变色变形现象，支柱绝缘子有无碎裂；4、变压器油面是否正常，有无渗油现象，夕胶有无变色，有无异常响声，套管有无裂纹和放电痕迹，桩头有无变色。
10KV高压环网柜作业指导书
西南管道重庆输油气分公司10KV高压环网柜作业指导书中油通信公司2012年12月10kV SF6高压环网柜作业指导书1、作业范围中贵天然气管道重庆段，武胜分输站、铜梁分输站配备了10KVSF6高压环网柜，本指导书遵守《DL/T639—1997六氟化硫电气设备运行、试验及检修人员安全防护细则》。
2、主要技术参数2.1武胜分输站负荷开关柜的主要技术参数2.2武胜分输站高压隔离柜的主要参数2.3铜梁分输站负荷开关柜的主要技术参数2.4铜梁分输站高压隔离柜的主要参数3、开关柜结构3.1负荷开关柜负荷开头柜主要用作环网接线和放射线接线中的进线柜。
该柜一般配备一个SF6绝缘的三工位负荷开关及其操动机构。
三工位负荷开关仅可置于合闸、分闸、接地运行位置中的一个，可防止误操作。
当负荷开关处于接地状态时才可能进入电缆室。
负荷开关的位置指示器符合IEC60129A2（1996）的要求。
运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示。
3.2负荷开关-熔断器组合电器柜负荷开关-熔断器组合电器柜主要用于变压器保护。
该型柜配有一个SF6绝缘的三工位负荷开关和一台独立的辅助接地开关。
内置于负荷开关的接地开关关合可使熔断器上触头接地，而独立的辅助接地开关关合可使熔断器下触头接地。
操地机构为双弹簧式，具有熔断器熔断自动跳闸功能。
只有负荷开关处于接地位置时，才可能进入电缆室。
运行人员可通过低压室门后的观察窗观察开关是否处于分闸或接地的位置。
运行人员在设备运行时也可透过前门窗口容易地观察到电缆连接和故障指示器。
4、运行中的巡视检查4.1巡视检查4.1.1查看指示器、指示灯是否正常。
4.1.2有无任何异常声音或气味发生。
4.1.3端子上有无过热变色现象。
4.1.4瓷套有无开裂、破坏或污损情况。
4.1.5接地线或支架是否有生锈或损伤情况。
4.1.6查看微机上是否有开关柜故障信息。
4.1.7在巡检中,使用SF6进行泄漏仪进行检测。
10千伏线路环网柜安装(更换)实用标准化作业指导书
10kV线路环网柜安装〔更换〕标准化作业指导书某某省电力公司发布目次前言II1 X围12 引用文件13 人员要求14 危险点预控25 工器具与耗材准备36 更换作业流程图47 操作工序与技术要求48 10KV线路环网柜安装报告5附录A 〔规X性附录〕10kV线路环网柜安装〔更换〕现场标准化作业指导书6前言本标准是根据国家电网公司《关于在县供电企业全面开展现场标准化作业工作的指导意见》的有关要求，结合某某省电力公司的实际情况而制定。
本标准是同时编制的9个标准化作业指导书之一，这9个标准化作业指导书分别是：10kV架空线路全线检修标准化作业指导书10kV电缆线路全线检修标准化作业指导书400V线路导线架设(更换)标准化作业指导书10kV铁塔〔钢管塔〕组立标准化作业指导书10kV单相配电变压器安装标准化作业指导书10kV线路环网柜安装〔更换〕标准化作业指导书10kV交联电缆敷设〔更换〕标准化作业指导书10kV电缆分支箱更换标准化作业指导书10kV带电T接用户标准化作业指导书本标准的编写格式和规如此符合GB/T 1.1《标准化工作导如此第1局部：标准的结构和编写规如此》与DL/T 600-2001《电力行业标准编写根本规定》的要求。
本标准附录A为规X性附录。
本标准由某某省电力公司生产技术部提出并解释。
本标准由某某省电力公司生产技术部归口。
本标准起草单位：某某省电力公司生产技术部、某某供电公司。
本标准主要起草人：王洪涛、王晓东、龚育成、徐涛。
10kV线路环网柜安装〔更换〕标准化作业指导书1 X围本标准规定了10kV线路环网柜安装〔更换〕标准化作业的人员要求、危险点预控、工器具与耗材准备、作业流程、操作工序与技术要求、检修维护记录表等。
本作业指导书适用于某某省电力公司系统安装〔更换〕10kV线路环网柜。
2 引用文件如下标准与技术资料所包含的条文,通过在本作业指导书中引用,而构成为本作业指导书的条文。
本作业指导书出版时，所有版本均为有效。
10kV环网柜技术规范书
1货物需求及供应范围一览表备注1、环网柜内母线及分支线全部使用铜排，加装绝缘相色套。
2、环网柜内相间及相对地空气距离不小于12.5cm。
3、环网柜底应设封板，待电缆敷设完毕后再行封堵。
封板开孔应能满足电缆直径及转弯半径要4、环网柜应具备完善的五防功能。
5、环网柜出线带电时，不允许合地刀。
6、单相电源变压器：DC-1, 10/0.1/0.22kV, 220V绕组容量1000VA。
7、具体配置详见配电站10kV主接线配置图投标人响应备注2总则2.1本设备技术协议书适用于10kV箱型（固定）交流封闭环网开关设备，它提出了环网柜的功能设计、性能、试验等方面的技术要求。
2.2本设备技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本协议书和工业标准的优质产品。
2.3如果卖方没有以书面形式对本协议书的条文提出异议，则意味着卖方提供的设备（或系统）符合本协议书的要求。
如有异议，不管是多么微小，都应在报价书中以“对协议书的意见和同协议书的差异” 为标题的专门章节中加以详细描述。
2.4本设备协议书所使用的标准如果与卖方所执行的标准不一致时，按较高标准执行。
2.5本设备技术协议书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等法律效力。
2.6本设备协议书未尽事宜，由买卖双方协商确定。
2.7买方所指定产品厂家的元器件质量由卖方负责。
3技术要求1.1.1的设计制造和调试过程中应附合现行的国标电力行业标准，IEC有关标准的要求IEC298 《交流金属封闭开关设备》GB3906 《3—35kV交流金属封闭开关设备》GB11022 《高压开关设备通用技术条件》GB1984 《交流高压断路器》GB311 《高压输变电设备绝缘配合》GB763 《交流高压电器在长期工作时的发热》SD/T318 《高压开关柜闭锁装置技术条件》GB2706 《交流高压电器动热稳定试验方法》DL/T593 《高压开关设备的共用订货技术条件》GB3309 《高压开关设备常温下的机械试验》1.1.2环境条件3.2.1安装地点：户内3.2.2海拔：1000m以下3.2.3相对湿度：日平均相对湿度不大于95%月平均相对湿度不大于90% 3.2.4环境温度范围：上限+45℃下限-20℃3.2.5地震烈度不超过8度1.1.3设备技术要求3.41.1.4环网柜采用独立单元组合方式连接组成，便于单元的更换和增减。
10KV环网柜带断路器操作规程
10KV环网柜带断路器操作规程
10kv开关柜(带固定式断路器)操作规程
一、术前准备
1严格执行“两票，三按”工作制度，以防止误操作事故的发生。
2操作人员必须具备高压电气操作资格。
两人必须同时操作，一人监督，一人操作。
3检查所用回路电压值是否在规定范围内。
4检查三相电源指示是否正确。
5检查指示灯，仪表是否正常工作。
6检查微机综合保护指示是否正常工作。
二．送.停电顺序
动力传输：打开母线Pt柜→ 打开电源进线柜→ 分别打开电源输出柜。
电源故障：切断电源插座柜→ 切断电源输入柜→ 切断母线Pt柜。
3、输电操作
1将闭锁板“手柄”打到“分断闭锁”位置。
2分开接地开关。
3合上隔离开关。
4合下隔离开关。
5将锁定板的“手柄”转到“工作”位置。
6.闭合断路器。
7运行正常后挂上“正在运行”工作牌。
四．停电操作
1.通知停电相关区域做好停电准备，卸载货物。
2个次级断路器。
3将闭锁板“手柄”打到“分断闭锁”位置。
4分下隔离开关。
5分上隔离开关。
6合接地开关。
7.停电后悬挂“禁止合闸”警告标志。
二○一六年十二月三十日。
环网柜说明
高压环网柜操作说明操作前仔细阅读环网柜说明及注意事项，进入设备室内操作时发须戴高压绝缘手套、穿绝缘鞋；操作时需二人进行，一人操作，一人监护。
1. 工作内容1.1 操作前仔细阅读环网柜说明及注意事项，进入设备室内操作时发须戴高压绝缘手套、穿绝缘鞋；操作时需二人进行，一人操作，一人监护。
1.2 环网柜投入运行操作1.2.1 确认线路都在正常备用状态1.2.2确定关好前后门。
1.2.3 将操作手柄插入高压环网柜接地刀闸操作孔中，向至"O"位，使接地刀闸断开接地。
1.2.4 然后将操作手柄插入负荷开关操作孔中，向左推至"I"位，使负荷开关合闸送电。
1.2.5 合闸后用环网柜合闸指示灯亮，说明已送电成功，如装有带电显示器则带电显示器灯亮。
1.3 环网柜停电操作1.3.1 确认该线路负荷都已停电。
1.3.2 将操作手柄插入高压环网柜负荷开关操作孔中，用力向右推直至处于"O"位，使负荷开关断开。
1.3.3 断开后用环网柜专用验电器验电，验电器指示灯不亮，表明开关已断开。
1.3.4 以下1.3.1和1.3.6必须要有主管在场授权或供电局运行操作人员在场授权才可操作。
1.3.5 将操作手柄插入接地操作孔中，向右推至"I"位，使其接地。
特别注意：负荷开关自动跳闸后，必须手动将开关复位。
1.4 变压器投入运行操作1.4.1 查验低压配电室受电柜总负荷开关应在断开状态，其送电线路和设备都处于正常备用状态。
1.4.2 将操作手柄插入该变压器高压柜下方接地刀闸操作孔中，向左推至"O"位，使接地刀闸断开接地。
1.4.3 然后将操作手柄插入上方负荷开关操作孔中，先向右推至"O"再用力向左推，直至处于"I"位，使负荷开关合闸。
1.4.4 合闸后查对低压配电室内低压受电柜总负荷开关屏上电源指示灯绿灯亮，表明已向该变压器送电。
10kV配电环网柜详细讲解
10kV配电环网柜详细讲解一、环网柜概述1.1什么叫环网柜环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备，其核心部分采用负荷开关和熔断器，具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点。
实际上，如果柜型按照开关设备分类，有负荷开关柜、断路器柜、GIS等，并无环网柜。
环网柜是一个约定俗成的叫法，原指的是负荷开关柜用于环网式供电，现在经常被人当作负荷开关柜的代名词，而不管是否被用于环网式供电，如有些线路要合环运行（俗称手拉手），或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）实现这些功能的配电柜就叫环网柜。
故环网柜是一种能实现环网供电的开关设备，常用于环网供电系统，故俗称环网柜，也称“户外箱式环网柜”、“开闭器”。
负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电，各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一，象北京一般要求变压器容量不大于 1000KVA，深圳地区可能是 1600KVA。
负荷开关柜构造简单，成本较低，体积较小，多数可以靠墙安装，一般只有熔断器保护而无继电保护。
负荷开关柜主母线载流量一般小于等于 630A，负荷开关额定开断电流一般小于等于 630A（少数达到 1700A），变压器柜（出线柜）额定电流（熔断器）一般不大于 125A，高档负荷开关的转移电流可以达到 2800A。
部分负荷开关柜可以安装专用真空断路器、SF6 断路器或采用压气等灭弧方式，短路分断能力接近或达到开关柜水平。
环网柜用于分合负荷电流，开断短路电流及变压器空载电流，一定距离架空线路、电缆线路的充电电流，起控制和保护作用，是环网供电和终端供电的重要开关设备。
1.2分类环网柜根据气箱结构分为共箱式与单元式；根据整体结构分为美式与欧式；根据绝缘材料分为固体绝缘式、空气绝缘式与SF6气体绝缘式；根据户内外分户内环网和户外环网。
10kV环网柜(SF6绝缘)使用说明书
使用说明书一、概述HSM6-12型固定式交流金属封闭环网开关设备(简称环网柜)适用于额定电压12kV，额定频率为50HZ 的交流配电系统，采用压气灭弧方式的负荷开关及负荷开关-熔断器组合电器为主要元件，可构成环网供电单元终端供电，还可以按变配电站主接线要求进行任意配合。
该产品经型式试验验证，性能符合IEC62271-200《高压开关设备和控制设备.第200 部分:额定电压为1kV 以上和52kV 以下(包括52kV)的金属封闭式交流开关设备和控制设备》和GB3906《3.6kV～40.5kV 交流金属封闭开关设备及控制设备》及GB3804《3.6 kV～40.5kV高压交流负荷开关》等标准的要求，并满足二部可靠防误操作功能的要求，防护等级达到IP2X。
本产品具有体积小、重量轻、操作简便、使用安全、维护方便等特点，是城市电网建设需要的理想高压电器产品。
二、使用条件1. 海拔高度:不超过1000 m。
2. 最高环境温度 + 40 ℃3. 最低环境温度 -25 ℃4. 没有火灾，爆炸危险，严重污秽及剧烈震动的场所。
5. 安装与垂直面倾斜不超过5度。
6. 户内相对湿度：日平均值≤95%，月平均值≤90%结构特征及操作要求3.1本柜的柜体结构用钢板弯制成零（部）件，再以螺栓连接而成，其防护等级符合IP2X 的规定。
柜体上部为母线室，仪表室位于母线室前部，用钢板分隔。
柜体中部为电缆室，主母线室与电缆室之间设有隔板，对于电缆进出线柜，其柜底有可拆装的活动盖板，对于架空进出线柜，根据用户要求，其柜顶可加母线通道或遮栏架。
3.2 机械联锁达到的要求、动作原理和操作规程3.2.1 为了防止误操作，达到安全标准，本产品采用了相应的机械联锁和电气联锁，具备完善的“五防”联锁功能。
3.2.2 机械联锁所涉及到的部件及其在设备上的安装位置环网柜的机械联锁主要集成在负荷开关（组合电器、真空断路器）上，通对负荷开关（组合电器、真空断路器）的加深了解，从而亦可知其五防联锁的情况。
高压环网柜安全操作规程
高压环网柜安全操作规程为了确保高压环网柜在操作过程中的安全性和可靠性，特制定以下安全操作规程：一、前期准备1. 在操作前，必须了解高压环网柜的结构、特性、使用方法等，并熟悉操作规程。
2. 在操作前需要检查高压环网柜的各项安全设施是否完好，包括接地线、开关、保险丝等等，确保它们的完好性。
3. 在操作前应检查环网柜内是否有人和物体，操作人员应预测操作的影响及可能发生的危险。
二、操作步骤1. 在开始操作前，必须确认是否已断开所有高压电源。
操作时一定要穿戴符合要求的安全防护设施，并配备相应的防护工具。
2. 操作人员必须为专业人员，具有高压电器操作证书，并且应该严格按照操作规程的要求操作。
3. 操作人员必须先按规定顺序进行开闭操作，同时要注意环网柜内是否有异物，如发现需要及时清除。
4. 在日常维护过程中，应检查高压环网柜的状况，确保其正常工作。
若发现状况不正常，应停止使用，进行检修或更换设备。
5. 操作结束后，应先断开所有操作开关，再确认所有开关已转到安全位置。
然后要及时关掉所有电源和开关，并将操作区域内清理干净，待下一次使用时方便进行操作。
三、安全注意事项1. 操作人员必须严格按程序操作，文明用电，保证电器设备的安全。
2. 操作人员应满足体力、视力等操作能力要求，不得擅自操作。
3. 在操作过程中，应防止潮湿、雨水等外界因素与高压电器接触。
4. 在开放式环网柜的操作过程中，应注意间隙避免生命危险。
5. 高压环网柜设备应执行全年定期维护整机技术检测等工作，并遵守安全操作规程。
以上就是高压环网柜的安全操作规程，操作人员应认真遵守以上要求，以确保设备的安全稳定和运行效率，同时也要保障自身的安全。
10kv联络柜操作流程
10kv联络柜操作流程1.概述10kv联络柜是电力系统中的重要设备，用于联络10kv电压级别的电力设备。
本文将介绍10k v联络柜的操作流程，包括开启、关闭和检修等步骤。
2.开启联络柜2.1准备工作-确保联络柜周围环境安全，并检查有无杂物、水等。
-确保联络柜的工作环境温度在允许范围内。
-检查联络柜控制室内的仪器指示灯和报警装置是否正常。
2.2操作步骤1.打开联络柜控制室门，进入控制室。
2.检查联络柜的外观，确保无损坏或异常情况。
3.打开联络柜控制柜门。
3.操作联络柜3.1警告在操作联络柜之前，请务必确保自身安全。
如不具备相关操作经验，请勿擅自进行操作，以免造成人身伤害或设备损坏。
3.2操作步骤1.检查联络柜内电气设备是否正常，包括断路器、接触器、熔断器等。
2.取下联络柜的安全锁，确保设备处于可操作状态。
3.根据操作需求，打开或关闭相应的断路器、接触器等设备。
4.注意观察联络柜内设备的工作状态，确保无异常情况。
5.操作完成后，将断路器、接触器等设备恢复原位，并确保锁定。
4.检修联络柜4.1检修前准备-切断10k v电源供应，确保安全操作。
-确保已向相关人员通报检修计划，避免误操作引发事故。
4.2检修步骤1.检查联络柜的绝缘状态，并对漏电情况进行测量。
2.检查联络柜内部零部件，如螺丝、连接线等，确保紧固正常。
3.清洁联络柜内部，防止灰尘和杂物对设备造成影响。
4.检查断路器、接触器等电气设备的触点状态，如有异常应及时更换或修复。
5.关闭联络柜5.1操作准备-确保联络柜内设备已停止运行，不存在异常情况。
-关闭所有联络柜控制柜门，并上锁。
5.2操作步骤1.关闭联络柜的断路器、接触器等设备，确保电源切断。
2.断开与联络柜的电源连接。
3.关闭联络柜控制室门，离开控制室。
6.总结本文介绍了10k v联络柜的操作流程，包括开启、关闭和检修等步骤。
在操作联络柜时，务必考虑自身安全，并确保设备正常运行。
通过遵循操作规程，能够保障联络柜的正常运行，提高电力系统的工作效率和安全性。
10KV环网柜设备操作运行及保养手册
10KV 环网柜设备操作运行及保养手册一、设备操作规程根本要求1、所有高压操作均需报告片区供电所赞同。
2、所有操作任务 ( 事故情况下除外 ) 都应执行操作票制度。
3、所有操作必定由两名正式值班电工( 两证齐 ) 来进行。
其中一人操作，另一人唱票及监察，并要衣着合格的防范用具。
4、严格按操作票规定的操作步骤进行，不得任意简化。
操作达成后，应在模拟图板上正确反响出系统中各设备的运行状态。
5、操作票须由主管人员进行审查签字后，方可执行。
送电操作程序1、衣着好防范用品，用高压试电器确认市高压电正常。
2、先关好后门 , 再关好前下门。
3、操作接地开关主轴并且使之分闸。
4、检查接地指示在断开地址。
5、确认出线柜断路器处于分闸地址。
6、合进线柜负荷开关 ( 合闸地址指示器亮 ) 。
7、合出线柜断路器 ( 合闸地址指示器亮 ) 。
停电操作程序1、断开低压配电柜的进线柜总负荷开关。
2、分出线断路器 ( 分闸地址指示器亮 ) 。
3、分进线负荷开关 ( 分闸地址指示器亮 ) 。
6、操作接地开关主轴并且使之合闸。
7、翻开后门和前下门8、检查接地指示在接地状态。
二、设备运行1．变配电室值班人员对设备应经常进行巡视检查，巡视检查分为定期巡视、特别巡视和夜间巡视三种。
2．如期巡视，值班人员每天按现场运行规程的规准时间和工程，对运行和备用的设备及周围环境进行如期检查。
3．特别巡视，对特别情况下增加的巡视。
如在设备过负荷或负荷有明显变化时，新装、检修或停运后的设备投入运行，运行中出现可疑现象及天气时的巡视。
4．夜间巡视，其目的在于发现接点过热和绝缘污秽放电情况，一般在顶峰负荷期。
5．巡视检查要精力集中，注意安全，严禁进行其他工作。
6．巡视中假设发现设备有异常情况要记录在案，重要设备弊端应马上向主管领导报告。
无论电气设备带电与否，未得主管领导赞同，值班人员不得擅自凑近导体进行维修或保护工作。
7．建立设备运行纪录，查出问题及时维修，不能够解决的问题及时报告管理处。
10KV高压开关柜操作流程
一、送电操作
1、清楚柜体内杂物，关紧前后门。
注：柜体若有地刀，只有当地刀处于合闸状态，前后门才能关上。
地刀合，后门可打开 地刀分，后门打不开
2、柜体内的直流电源开关要合上（交流电源根据是否需要决定）。
注：检查控制电源是否是直流110V ，要确认电源正负。
3、检查断路器处于分闸状态，接地刀（若有）处于分闸状态。
注：检查断路器航空插头是否固定牢靠，断路器是否已经储能。
4、顺时针摇断路器，将断路器从试验位置摇到工作位置，（当听到“嗒”的声响时，表明手车已经到位，操作时，切忌用力过大，以免损坏手车机构）。
注：一般手柄旋转20圈，断路器从试验位置到工作位置。
5、通过柜面上的合闸按钮。
注：柜体是否带高压电可以通过观察保护装置的电压值或开关状态显示仪面板的高压带电显示确定。
二、停电维修
1、通过柜面的分闸按钮。
2、逆时针转动摇把，将断路器从工作位置摇到试验位置。
3、合上接地刀（若有），打开前后门。
4、断开控制电源（直流110V 微断），拔下断路器航空插头，拉出断路。
凸轴竖直。
10KV高压开关柜的操作
10KV高压开关柜的操作一进线柜送电操作程序1)关闭所有柜门及后封板,并锁好。
（接地开关处于合位时方可关电缆室下门）2)推上转运小车并使其定位，把断路器手车推入柜内并使其在试验位置定位，(推断路器时需把断路器两推拉把手往中间压,同时用力往前推(往柜内推),断路器到达试验位置后,放开推拉把手,把手应自动复位)。
手动插上航空插，关上手车室门并锁好。
3)观察上柜门各仪表、信号指示是否正常。
（正常时综合继保电源灯亮，手车试验位置灯、断路器分闸指示灯和储能指示灯亮，如所有指示灯均不亮，则打开上柜门，确认各母线电源开关是否合上，如已合上各指示灯仍不亮，则需检修控制回路。
）4)将断路器手车摇柄插入摇柄插口并用力压下，顺时针转动摇柄，约20圈，在摇柄明显受阻并伴有“咔嗒”声时取下摇柄，此时手车处于工作位置，航空插被锁定，断路器手车主回路接通，查看相关信号。
（此时手车工作位置灯亮，同时手车试验位置灯灭。
）5)观察带电显示器，确定外线电源已送至本柜。
（带电显示器面板开关压下为ON位置，如带电显示灯亮表示外电源已送至本柜断路器下触头。
如带电显示）灯不亮，则需先送外电源至本柜。
）6)操作仪表门上合、分转换开关使断路器合闸送电，同时仪表门上红色合闸指示灯亮，绿色分闸指示灯灭，查看其它相关信号，一切正常，送电成功。
（操作合、分转换开关时，把操作手柄顺时针旋转至面板指示合位置，松开手后操作手柄应自动复位至预合位置）。
7)如断路器合闸后自动分闸或运行中自动分闸，则需判断何种故障并排除后才可按以上程序重新送电。
（当线路故障断路器分闸后，会发声光报警，即面板红色故障指示灯亮，同时故障音响鸣响。
此时观察综合继保，如TRIP灯亮，同时IL1，IL2，IL3灯任一灯亮或同时亮，则故障为线路过流，如TRIP灯亮，同时IRF灯亮，则故障为综合继保异常。
在故障检修时可按消音按钮取消音响鸣响，在检修完毕后，需按综合继保面板RESET/STEP按钮手动复位综合继保。
