图纸集
土建工程图纸中所需图集汇总
工程
序号内容图集1地下工程防水GB501082坡屋面做法00J202-1-9B1-403不上人屋面做法99J201-1-B7-304屋面检修爬梯02J4015室内装修做法05J9096内外墙保温05J102-17幕墙与玻璃技术规程JGJ1138门窗设置06J4039散水、台阶做法01J30710玻璃栏板06J50511填充墙砌筑03G32912双柱基础双向钢筋设置06G10113给排水管道工程GB50268-20081室外工程做法02J003、03J9262楼梯栏杆做法06J430-13卫生间隔断与便槽做法02J9154混凝土空心砌块06SG614-15混凝土构造柱06SG6141混凝土结构工程施工规范GB50204-20022建筑结构常用节点图集G01-20033筏板边缘封边构造04G1014人防临空墙配筋构造07FG-01～055地下室柱及墙体阳角做法05J927-1-396建筑桩基技术规范JGJ94-2008
7人防施工做法（楼地面等）皖2005J3148人防施工规范RFJ01-2008
9楼梯踏步栏杆扶手做法94J401-1/24
94J401-G4/1610室外台阶（门斗处）J9508住宅
三公
地下室。
钢结构厂房、雨棚图纸合集（7套图）
CAD图纸集使用说明
CAD图纸集使用说明1. ctrl+4打开图纸集管理器，打开图纸集文件“国家大剧院.dst”，模型视图选项卡中，DDup\ref\国家大剧院.dwg是已经绘制好的模型文件2. 该模型中已经保存了三个命名视图:平面图、立面图、剖面图。
3. 点击图纸列表选项卡,在DDup的图纸集上点击鼠标右键，点击新建图纸，在弹出的对话框中，编号填入01，图纸标题填入一层平面图，文件名填入一层平面图4. 可以看到在图纸集下产生了01,一层平面图，双击打开它，一层平面图.dwg文件被打开，仔细观察发现该文件布局名称为“一层平面图”，标题栏中图纸名称为“一层平面图”5. 保持一层平面图为当前打开的图纸，点击模型视图选项卡，在模型文件国家大剧院.dwg文件下有三个命名视图，右击平面图，放置到图纸上6. 移动光标至主绘图区，右键点击可以修改比例，选择1:300比例，指定插入点。
可以看到绘图区中插入了一个视口，图名及比例已经标注好，只需要做适当的移动位置即可。
当然也需要用户自行修改视口边界线到不可打印图层。
顺便提一句，在之前的准备工作中，可以用scalelistedit命令修改模板文件A3.dwt 和模型文件国家大剧院.dwg的比例缩放列表。
7. 下面来修改这张图纸的特性值，在图纸列表选项卡中，右击01,一层平面图，点击特性，在弹出的对话框中，编辑修订号为00，分类为LP，序号为01。
8. 在图纸集管理器中点击图纸视图选项卡，右击平面图视图，点击重命名并重新编号，将编号改为01，确定关闭对话框。
9. 下面看一下效果:回到一层平面图的主绘图区，regen重生成一下，可以看到图名标注(即视图标签块)中索引号已经修改为01。
10.标题栏中图纸序号，分类，修订版本等已经被修改。
11.我们再来新建一张图纸，在图纸集管理器中点击图形列表选项卡,在DDup 的图纸集上点击鼠标右键，点击新建图纸，在弹出的对话框中，编号填入02，图纸标题填入立面图，文件名填入立面图12.编辑这张图纸的特性值，在图纸列表选项卡中，右击02-立面图图，点击特性，在弹出的对话框中，编辑修订号为00，分类为LP，序号为02。
AutoCAD 创建图纸集
AutoCAD 创建图纸集图纸集是来自一些图形文件的一系列图纸的有序集合。
用户可以在任何图形中，将布局作为图纸编号输入到图纸集中，在图纸一览表和图纸之间建立一种链接。
在AutoCAD中，图纸集可以作为一个整体进行管理、传递、发布和归档。
在AutoCAD中，可以通过使用“创建图纸集”向导来创建图纸集。
在向导中，既可以基于现有图形从头开始创建图纸集，也可以使用样例图纸集作为样板进行创建。
●从样例图纸集创建图纸集在“创建图纸集”向导中，选择从样例图纸集创建图纸集时，该样例将提供新图纸集的组织结构和默认设置。
用户还可以指定根据图纸集的子集存储路径创建文件夹。
使用此选项创建空图纸集后，可以单独地输入布局或创建图纸。
●从现有图形文件创建图纸集在“创建图纸集”向导中，选择从现有图形文件创建图纸集时，需指定一个或多个包含图形文件的文件夹。
使用此选项，可以指定让图纸集的子集组织复制图形文件的文件夹结构，且这些图形的布局可以自动输入到图纸集中。
另外，通过单击每个附加文件夹的“浏览”按钮，可以轻松地添加更多包含图形的文件夹。
现以“从现有图形文件创建图纸集”为例，介绍其具体操作方法。
在【应用程序菜单】下拉列表中选择【新建】|【图纸集】选项，将打开【创建图纸集-开始】对话框，如图13-39所示。
选择该单选按钮图13-39 【创建图纸集-开始】对话框在该对话框中，选择【现有图形】单选按钮，并单击【下一步】按钮，将打开【创建图纸集-图纸集详细信息】对话框，如图13-40所示。
在该对话框中可以输入新创建的图纸集名称，并指定保存图纸集数据文件的路径。
输入创建图纸集名称指定保存路径图13-40 输入新图纸集名称并指定保存路径单击【下一步】按钮，在打开的【创建图纸集-选择布局】对话框中单击【浏览】按钮，将打开【浏览文件夹】对话框。
在该对话框中选择可以将图形中的布局添加到图纸集中的文件夹，效果如图13-41所示。
1.单击该按钮添加效果2.选择该文件夹图13-41 指定布局文件夹单击【下一步】按钮，在打开的【创建图纸集-确认】对话框中，审查要创建的图纸集信息。
(完整word版)普通车工操作图纸集
外圆车削（一）要求：车削一定要在熟悉车床之后进行并首先会刃磨外圆车刀.D L Ra1Ø45 —0 0.10142±0。
506。
32Ø40 —0 0.10140±0.30 3.2序号质检内容配分评分标准1外圆公差30超0.02扣5分2外圆RX6.320降一级扣10分3长度公差10超差不得分4倒角二处5×2不合格不得分5平端面二处5×2不合格不得分6接刀痕5接刀痕大扣分7工件完整5不完整扣分8安全文明操作10违章扣分第三次课件请保留阶台车削（二）序号质检内容配分评分标准1外圆公差三处10x3超0.01扣2分2外圆Ra3。
2 三处6x3降一级扣3分3长度公差三处4x3超差不得分4倒角二处3x2不合格不得分5平端面二处4x2不合格不得分材料毛坯时间45Ø50x145清角去锐边四62x4不合格不得分处7工件完整5不完整扣分8安全操作10违章扣分材料毛坯时间45Ø50x150多阶台车削（三）序号质检内容配分评分标准1外圆公差六处5x6超0。
01扣2分,超0。
02不得分2外圆Ra3.2 六处3x6降一级扣2分3长度公差六处3x6超差不得分4倒角二处2x2不合格不得分5清角去锐边十处10不合格不得分6平端面二处2x2不合格不得分7工件外观6不完整扣分8安全文明操作10违章扣分此件用上次课件改制材料毛坯时间45一夹一顶车削（四）序号质检内容配分评分标准1外圆公差四处8x4超0。
01扣2分，超0.02不得分序号质检内容配分评分标准1外圆公差四处6x4超0.01扣2分,超0。
02不得分2外圆Ra3。
2 四处3x４降一级扣2分３外沟槽四处6x4超差槽壁不直扣分４长度公差四处3x4超差不得分５倒角二处2x2不合格不得分６清角去锐边5一处不合格扣０。
５分７平端面二处2x2不合格不得分８中心孔2不合格不得分９工件外观5不完整扣分１０安全文明操作7违章扣分要求：会刃磨槽刀及切断刀。

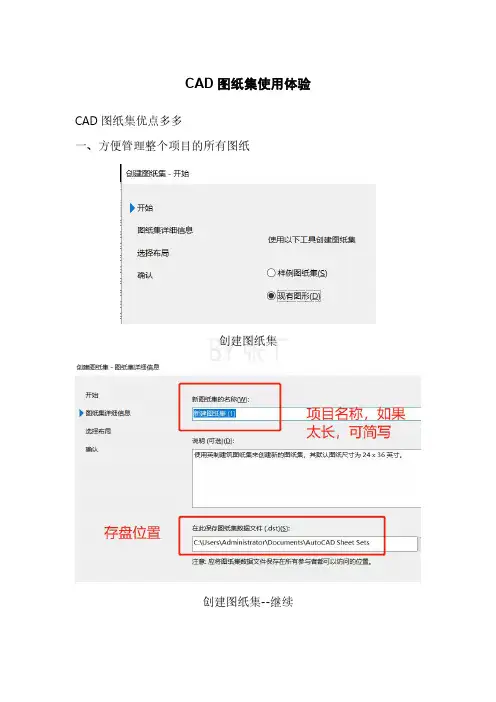

CAD图纸集使用体验-张工
CAD图纸集使用体验CAD图纸集优点多多一、方便管理整个项目的所有图纸创建图纸集创建图纸集--继续绘制图框，或者找到公司现在要求使用的图框，把本次项目的信息填上，保存到现在的工作文件夹在CAD中新建文件，什么都不画，切换到布局，插入参照，找到图框文件选择“文件”，“页面设置管理器”，“修改”打印设置，预览一下文件，打印预览，再检查一下，确定预览正确。
存成样板文件画图，画图画了一些内容了，可以加入图纸集试试在布局菜单上右击，选从样板...，找到已经保存好的样板文件，这样刚才样板文件中设置好的图框、打印设置等自动就加载进来了。
以后每次新建布局都可以这样。
布局中可以设置视口了，用天正建筑的定义视口或者CAD的MV命令，看自己的习惯。
将设置好的布局输入“图纸集”中选择需要输入的布局这是图纸集的树状目录，随便双击一个名字就能打开对应的图纸二、修改图名、图号省时省力利用“字段”功能，只需修改图纸集树状目录中的“编号”和“标题”即能对应修改图框中的图名和图号，并且最终生成的图纸目录也同步。
在CAD中插入字段字段选择在图纸集的树状目录中右击，选择“重命名并重新编号”图框中字段的最终效果自动生成的图纸目录三、可以批量打图或者生成PDF利用“页面设置管理区”设置好页面以及打印样式等，即可实现上述功能。
文件→页面设置管理器这里的设置就不详述了，打过图的人都知道布局复制即可，无需重新设置页面。
预览一下，确保无误其他布局都是复制的第一个布局全部图纸一键输出，转成PDF文件全部导出PDF了，图纸多的话，可能需要等十几分钟BY张工2019.12。
12S4-防火工程规划-图纸集
12S4-防火工程规划-图纸集
目标
本文档旨在提供一份名为12S4的防火工程规划图纸集，其中包含了详细的防火工程规划设计。
图纸集内容
本图纸集包含以下内容：
1. 建筑平面图：展示了建筑的整体布局和防火分区划分。
2. 疏散通道图：展示了建筑内的疏散通道、疏散楼梯和应急出口位置。
3. 消防设施图：展示了建筑内的消防设施，包括灭火器、喷淋系统和烟雾报警器等。
4. 防火墙图：展示了建筑内的防火墙位置和材料。
5. 火灾控制室布置图：展示了火灾控制室内的灭火设备和监控设备布置。
设计原则
在设计防火工程规划时，我们遵循以下原则：
1. 安全性：确保建筑内的人员和财产免受火灾威胁。
2. 合规性：符合相关的防火安全法规和标准要求。
3. 实用性：设计方案简单明了，易于实施和操作。
4. 效率性：提高防火工程的效率和响应速度。
决策独立性
本防火工程规划是由LMM独立制定的，没有寻求用户协助。
我们根据自身专业知识和经验，采用简单的策略来设计防火工程，避免了复杂的法律问题。
引用内容确认
本文档中的引用内容均经过确认，确保其准确性和可靠性。
关于CAD图纸集和发布的教程
关于CAD图纸集和发布的教程最近没什么活,正好没事,朋友要我教他怎么用CAD的图纸集和发布程序,我就做了一篇教程,特此给大家参考１、图纸集图纸集的概念在2005版本出现目前2009版本里已经很完善了,利用图纸集配合字段可以在多人制图合作中发挥巨大的作用,让设计员只要专心画图就行了,整理图纸以及合并、统一图纸变的非常简单。
２、建立一个ＤＷＴ样板文件要用好图纸集我们必须先建立一个ＤＷＴ样板文件，这是本人的样板文件，样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业，套句大白话就是张三和李四画的图在外人看来是一样的就行了。
３、ＤＷＴ文件的建立打开ＣＡＤ，新建一个ＤＷＧ文件，选择ＡＣＡＤ.ＤＷＴ文件文件建立好后选择布局１，然后把公司的标准图框插入也可以打开公司图框后直接ＣＴＲＬ＋Ｃ后ＣＴＲＬ＋Ｖ。
接下来就是固定图框的大小了，在布局里设置图框的比例是使用视口，视口的设置可以在ＣＡＤ的菜单里点击光标右键出现增加自定义菜单，选择视口后出现视口菜单点击＜单个视口＞，沿图框对角线画一个方形，视口就建立好了，然后设置图层、线型、图框、字体等等，再打开页面设置管理器把打印机和线形设置好，注意打印比例一定要设置成１：１，如果图框太大用ＳＣ命令调整至１：１比例，点击插入－字段选择图纸标题把文字缩放到适合大小后做为图纸内容，因为没有图纸集关联所以字段目前是＃＃＃＃显示，没关系先不管它，再复制一个双击进入字体后选择打印日期做为出图的日期用再复制一个选择编号用做图纸的编号，最后确定后保存成ＤＷＴ文件格式。
４、图纸集的建立按ＣＴＲＬ＋４弹出图纸集管理器，点击打开－新建图纸集选择＜现有图形＞，点击下一步，图纸集的名称写本次工程的名称保存图纸集文件的文件夹名称也和工程名相同，点击＜图纸集特性＞里＜用于创建图纸样板＞里选择刚设置好的ＤＷＴ文件，然后下一步，下一步直至结束。
５、文件的建立此时在图纸集管理器里应该可以看到刚建立的图纸集了，右键点击图纸集名称，选择＜新建子集＞，名称自定，注意把＜创建相对于上级子集存储位置的文件夹＞选项打勾，可以直接建立一个相对应的子目录便于管理。
图纸集学习笔记
CAD图纸集学习笔记归纳整理：May Cheng 步骤：（注：在已经做好布局视图和图层状态的前提下）1、OP——显示——布局元素——确定√显示布局和模型选项卡√显示可打印区域√显示图纸背景√显示图纸阴影2、删除所有布局，会自动生成一个新的空白布局，名为“布局1”3、检查图层状态4、布局1——右键——页面设置管理器——修改————名称：DWG To PDF图纸尺寸：例如选择A2的图纸尺寸——特性——修改标准尺寸可打印区域——选择A2图纸尺寸——修改——出血量：3/3/3/3——确定打印范围：布局打印样式：自己常用的打印样式比例：默认1:15、修改图框在A2图框的文件中进行修改1）ATT——×锁定位置标记：图号默认：字段——图纸集当前图纸编号格式：无——确定对正：正中文字样式：standard文字高度：2.5——确定2）ATT——×锁定位置标记：图名默认：字段——图纸集当前图纸标题格式：无——确定对正：正中文字样式：standard文字高度：2.5——确定3)ATT——×锁定位置标记：打印时间默认：字段——打印打印日期——X年X月X日X分X秒——确定对正：正中文字样式：standard文字高度：2.5——确定（注：比例，日期等想要自动生成的属性块都可以由上面的方法制作。
）6、全选图纸框——B成块——名称A2图纸框拾取点：左下角的点——确定7、选择图框——CTRL+SHIFT+C带基点复制——选中左下角的基点——进入“布局1”——CTRL+V——输入：#-3Tab-3(因为有出血量3mm，所以原点的位置有改动)——回车确定8、把指北针和下标题栏复制到图标中9、MV开视口——双击进入——LT——×缩放时使用图纸空间单位——确定——LTS——20——确定10、把“布局1”的名称改为原始户型图11、“原始户型图”——右键——移动或复制——√创建副本——确定重复操作直到图纸数量和需要的相同，并修改布局名称。
集装箱式房屋建筑结构设计施工cad图纸
CAD图纸集图纸目录的做法
图纸一览表由于不能自动添加，所以要等所有图纸都画完后最后做。
但只要用此方法做，就很快，几分钟就能做好，而且符合要求。
••在下图的【图纸目录】上右击，选【插入图纸一览表】；••弹出如下对话框，在【添加】上点击两次；••••选中第二行，点击【下移】两次，移到最下边，并更改文字如下图；••上图【无】是选中后，点击其后的下拉箭头最后一行，选出来的；•其中【图纸编号】四个字，图和纸及编和号间应该加一个空格就更好看了。
•点击上图中的【子集和图纸】，弹出下图后，选中需要编入目录的图纸如下图；••如果要修改表格中的文字样式及表格线宽，点击上图中的【Standard】后面的带三个•小点的按钮，弹出下图；••点击上图中的【修改】按钮，弹出下图；••分别点击【常规】、【文字】、【边框】修改完成后，【确定】后出现下图••点击上图中的【置为当前】，然后点击【关闭】按钮，返回到下图••点击上图的【确定】按钮，在屏幕上指定插入点后出现下图；••框选上图中的表格，拖动最右下角的斜三角，改变表格大小及列宽等；•••框选上图中的单元格，在特性面板的【对齐】后选则【右中】，如上图，接着鼠标移动到选择区域•中右击，选择【边框】，弹出下图【单元边框特性】对话框；••依次点击：1【无边框】2【内边框】3【上边框】•4【下边框】5【左边框】后，确定退出，目的是去掉【右边框】线；•【Esc】取消选中后的图形如下；•••选中上图单元格，在特性面板中设置对齐方式为【左中】；•选中下图单元格，在特性面板中设置对齐方式为【正中】；••选中下图单元格，在特性面板中设置对齐方式为【左中】；••选中下图单元格，点击特性面板中单元锁定后面的【内容已锁定】后的下拉三角，选择【解锁】••双击下图单元格，在其中输入【FLSJ—PMT—】（飞龙烧结—平面图—）的缩写；如下图；•••选中上图中的单元格，鼠标在其中单击右键，选择【复制】•选中下图中的单元格，鼠标在其中单击右键，选择【粘贴】如下图；•点击【打印预览】按钮，选择好打印机后，点击【预览】按钮，如下图；其中【图纸编号】四个字，图和纸及编和号间应该加一个空格就更好看了。
12S4-防火工程规划-图纸集
12S4-防火工程规划-图纸集概述本文档旨在提供12S4项目的防火工程规划图纸集，以确保项目的安全性和合规性。
以下是各个图纸的详细说明和目标。
1. 总平面图- 描述：该图纸展示了项目的整体布局和建筑结构。
- 目标：为项目参与者提供一个清晰的总览，以便更好地理解整个项目的规模和结构。
2. 防火分区图- 描述：该图纸划分了项目中的不同区域和分区，并标注了各个分区的防火等级要求。
- 目标：确保项目中的每个区域都符合相应的防火标准，以减少火灾扩散和最大程度保护人员和财产安全。
3. 防火隔墙图- 描述：该图纸详细展示了项目中的防火隔墙的位置、尺寸和材料要求。
- 目标：确保项目中的防火隔墙符合建筑法规和防火要求，以隔离不同区域的火灾风险。
4. 疏散通道图- 描述：该图纸标注了项目中的疏散通道的位置、宽度和出口要求。
- 目标：确保项目中的疏散通道能够满足人员疏散的需要，以提高火灾事故中人员的逃生效率和安全性。
5. 消防设施图- 描述：该图纸展示了项目中的消防设施的位置和类型，包括灭火器、消防栓等。
- 目标：确保项目中的消防设施布局合理，能够快速响应火灾，为人员提供紧急灭火和逃生的支持。
6. 防火安全标识图- 描述：该图纸标注了项目中的各种防火安全标识的位置和内容，如紧急出口标识、防火门标识等。
- 目标：确保项目中的防火安全标识清晰可见，提供必要的指引和信息，以帮助人员在火灾事故中快速识别逃生通道和安全设施。
7. 防火系统布置图- 描述：该图纸展示了项目中的防火系统的布置，包括火灾报警系统、自动喷水系统等。
- 目标：确保项目中的防火系统能够及时探测和响应火灾，最大程度地减少火灾对人员和财产的危害。
8. 防火材料使用图- 描述：该图纸标注了项目中使用的各种防火材料的位置和类型，如防火涂料、防火板等。
- 目标：确保项目中使用的防火材料符合相关标准和要求，提高建筑结构的防火性能。
总结本文档提供了12S4项目的防火工程规划图纸集，涵盖了项目的整体布局、分区划分、防火隔墙、疏散通道、消防设施、防火安全标识、防火系统布置和防火材料使用等内容。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
１、图纸集
图纸集的概念在2005版本出现目前2009版本里已经很完善了,利用图纸集配合字段可以在多人制图合作中发挥巨大的作用,让设计员只要专心画图就行了,整理图纸以及合并、统一图纸变的非常简单。
２、建立一个ＤＷＴ样板文件
要用好图纸集我们必须先建立一个ＤＷＴ样板文件，这是本人的样板文件，样板文件里可以事先编好图层、线型、图框、字体等等本次工程的标准类内容以供所有参与此次工程图纸的设计师的标准化作业，套句大白话就是张三和李四画的图在外人看来是一样的就行了。
３、ＤＷＴ文件的建立
打开ＣＡＤ，新建一个ＤＷＧ文件，选择ＡＣＡＤ.ＤＷＴ文件文件建立好后选择布局１，然后把公司的标准图框插入也可以打开公司图框后直接ＣＴＲＬ＋Ｃ后ＣＴＲＬ＋Ｖ。
接下来就是固定图框的大小了，在布局里设置图框的比例是使用视口，视口的设置可以在ＣＡＤ的菜单里点击光标右键出现增加自定议菜单，选择视口后出现视口菜单点击＜单个视口＞，沿图框对角线画一个方形，视口就建立好了，然后设置图层、线型、图框、字体等等，再打开页面设置管理器把打印机和线形设置好，注意打印比例一定要设置成１：１，如果图框太大用ＳＣ命令调整至１：１比例，点击插入－字段选择图纸标题把文字缩放到适合大小后做为图纸内容，因为没有图纸集关联所以字段目前是＃＃＃＃显示，没关系先不管它，再复制一个双击进入字体后选择打印日期做为出图的日期用再复制一个选择编号用做图纸的编号，最后确定后保存成ＤＷＴ文件格式。
４、图纸集的建立
按ＣＴＲＬ＋４弹出图纸集管理器，点击打开－新建图纸集选择＜现有图形＞，点击下一步，图纸集的名称写本次工程的名称保存图纸集文件的文件夹名称也和工程名相同，点击＜图纸集特性＞里＜用于创建图纸样板＞里选择刚设置好的ＤＷＴ文件然后下一步，下一步直至结束。
５、文件的建立
此时在图纸集管理器里应该可以看到刚建立的图纸集了，右键点击图纸集名称，选择＜新建子集＞，名称自定，注意把＜创建相对于上级子集存储位置的文件夹＞选项打勾，可以直接建立一个相对应的子目录便于管理。
子集建立好后对子集右键点击选择＜新建图纸＞出现对话框把编号和标题写好后确定，这样一张图纸就建立好了，。
提示：对图纸集的工程名点击右键有很多命令，都非常有用，可以多试试。
６、发布
图纸集的工程名点击右键，选择＜发布＞－＜发布对话框＞出现发布对话框，单击第一张图纸，按ＣＴＲＬ＋Ａ全选后在页面设置里选择第一张图纸的打印机设置，这样的好处是所有图纸的打印机设置都是一样的，前提是你的第一张图纸一定要设置正确，然后发布就行啦，打印机会自动一张张的打出来而不用传统的人工窗口框选了，如果打印时出现卡纸时重新装好纸打印机也会自动把那张卡的图重新打一次，如果选择了多份图纸，打印机会按一份一份的出图而不是一张出几张让你自己去分图，非常方便。
几个工作中的心得：图纸集是可以多人共用的，一个工程只要建立一个图纸集就行了，其他的同事可以在局域网内用ＣＡＤ打开你的图纸集，如果有人打开了你的图纸集，图纸集工程名边上会出现一个小锁，正常时是绿色的，如果你的同事在操作图纸集比如建立新图纸，你的电脑里看图纸集的小锁就是红色的是当前不可操作，等那边的操作结束后小锁回到绿色你就可以操作了，多人合作很方便。
工程完成后记得归档，对着工程名称点右键选择＜归档＞，具体操作大家可以自己操作下。
