非线性电路中的混沌现象实验报告篇一：非线性电路混沌实验报告近代物理实验报告指导教师：得分：实验时间： XX 年 11 月 8 日，第十一周，周一，第 5-8 节实验者：班级材料0705学号 XX67025 姓名童凌炜同组者：班级材料0705学号 XX67007 姓名车宏龙实验地点：综合楼 404实验条件：室内温度℃，相对湿度 %，室内气压实验题目：非线性电路混沌实验仪器：（注明规格和型号） 1. 约结电子模拟器约结电子模拟器的主要电路包括:1.1, 一个压控震荡电路, 根据约瑟夫方程, 用以模拟理想的约结1.2, 一个加法电路器, 更具电路方程9-1-10, 用以模拟结电阻、结电容和理想的约结三者相并联的关系1.3， 100kHz正弦波振荡波作为参考信号2. 低频信号发生器用以输出正弦波信号，提供给约结作为交流信号 3. 数字示波器用以测量结电压、超流、混沌特性和参考信号等各个物理量的波形实验目的：1. 了解混沌的产生和特点2. 掌握吸引子。
倍周期和分岔等概念3. 观察非线性电路的混沌现象实验原理简述：混沌不是具有周期性和对称性的有序，也不是绝对的无序，而是可以用奇怪吸引子等来描述的复杂有序——混沌而呈现非周期性的有序。
混沌的最本质特征是对初始条件极为敏感。
1. 非线性线性和非线性，首先区别于对于函数y=f(x)与其自变量x的依赖关系。
除此之外，非线性关系还具有某些不同于线性关系的共性：1.1 线性关系是简单的比例关系，而非线性是对这种关系的偏移1.3 线性关系保持信号的频率成分不变，而非线性使得频率结构发生变化 1.4 非线性是引起行为突变的原因2. 倍周期，分岔，吸引子，混沌借用T.R.Malthas的人口和虫口理论，以说明非线性关系中的最基本概念。
虫口方程如下：xn?1???xn(1?xn)μ是与虫口增长率有关的控制参数，当1 1?，这个值就叫做周期或者不动点。
在通过迭代法解方程的过程中，最终会得到一个不随时间变化的固定值。
非线性混沌电路实验报告

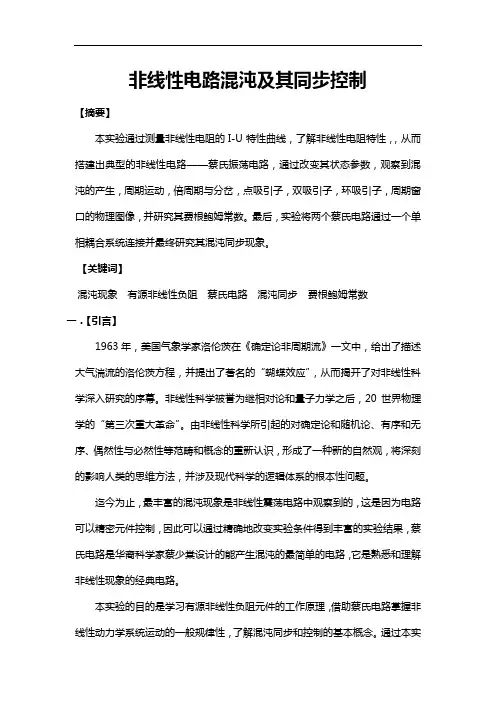

非线性电路混沌及其同步控制【摘要】本实验通过测量非线性电阻的I-U特性曲线，了解非线性电阻特性，，从而搭建出典型的非线性电路——蔡氏振荡电路，通过改变其状态参数，观察到混沌的产生，周期运动，倍周期与分岔，点吸引子，双吸引子，环吸引子，周期窗口的物理图像，并研究其费根鲍姆常数。
最后，实验将两个蔡氏电路通过一个单相耦合系统连接并最终研究其混沌同步现象。
【关键词】混沌现象有源非线性负阻蔡氏电路混沌同步费根鲍姆常数一．【引言】1963年，美国气象学家洛伦茨在《确定论非周期流》一文中，给出了描述大气湍流的洛伦茨方程，并提出了著名的“蝴蝶效应”，从而揭开了对非线性科学深入研究的序幕。
非线性科学被誉为继相对论和量子力学之后，20世界物理学的“第三次重大革命”。
由非线性科学所引起的对确定论和随机论、有序和无序、偶然性与必然性等范畴和概念的重新认识，形成了一种新的自然观，将深刻的影响人类的思维方法，并涉及现代科学的逻辑体系的根本性问题。
迄今为止，最丰富的混沌现象是非线性震荡电路中观察到的，这是因为电路可以精密元件控制，因此可以通过精确地改变实验条件得到丰富的实验结果，蔡氏电路是华裔科学家蔡少棠设计的能产生混沌的最简单的电路，它是熟悉和理解非线性现象的经典电路。
本实验的目的是学习有源非线性负阻元件的工作原理，借助蔡氏电路掌握非线性动力学系统运动的一般规律性，了解混沌同步和控制的基本概念。
通过本实验的学习扩展视野、活跃思维，以一种崭新的科学世界观来认识事物发展的一般规律。
二．【实验原理】1.有源非线性负阻一般的电阻器件是有线的正阻，即当电阻两端的电压升高时，电阻内的电流也会随之增加，并且i-v 呈线性变化，所谓正阻，即I-U 是正相关，i-v 曲线的斜率u i∆∆为正。
相对的有非线性的器件和负阻，有源非线性负阻表现在当电阻两端的电压增大时，电流减小，并且不是线性变化。
负阻只有在电路中有电流是才会产生，而正阻则不论有没有电流流过总是存在的，从功率意义上说，正阻在电路中消耗功率，是耗能元件；而负阻不但不消耗功率，反而向外界输出功率，是产能元件。
非线性电路中的混沌现象实验报告
非线性电路中的混沌五：数据处理：1.计算电感L在这个实验中使用了相位测量。
根据RLC 谐振定律，当输入激励频率时LCf π21=，RLC 串联电路达到谐振，L 和C 的电压反向，示波器显示一条45度斜线穿过第二象限和第四象限。
实测：f=32.8kHz ；实验仪器标记：C=1.095nF 所以：mH C f L 50.21)108.32(10095.114.34141239222=⨯⨯⨯⨯⨯==-π估计不确定性：估计 u(C)=0.005nF ，u(f)=0.1kHz 但：32222106.7)()(4)(-⨯=+=CC u f f u L L u 这是mH L u 16.0)(=最后结果：mH L u L )2.05.21()(±=+2、有源非线性负电阻元件的测量数据采用一元线性回归法处理： (1) 原始数据：(2) 数据处理：根据RU I RR =流过电阻箱的电流，由回路KCL 方程和KVL 方程可知：RR R R U U I I =-=11对应的1R I 值。
对于非线性负电阻R1，将实验测量的每个（I ，U ）实验点标记在坐标平面上，可以得到：从图中可以看出，两个实验点（ 0.0046336 ，-9.8）和（ 0.0013899 ，-1.8）是折线的拐点。
因此，我们采用线性回归的方法，分别在V U 8.912≤≤-、 、 和8V .1U 9.8-≤<-三个区间得到对应的 IU 曲线。
0V U 1.8≤<-使用 Excel 的 Linest 函数找到这三个段的线性回归方程：⎪⎩⎪⎨⎧≤≤≤≤+-≤≤= 0U 1.72- 0.00079U - -1.72U 9.78- 30.000651950.00041U - 9.78U 12-20.02453093-0.002032U I经计算，三段线性回归的相关系数非常接近1（r=0.99997），证明区间IV 内的线性符合较好。
应用相关绘图软件可以得到U<0范围内非线性负电阻的IU 曲线。
非线性电路混沌实验报告

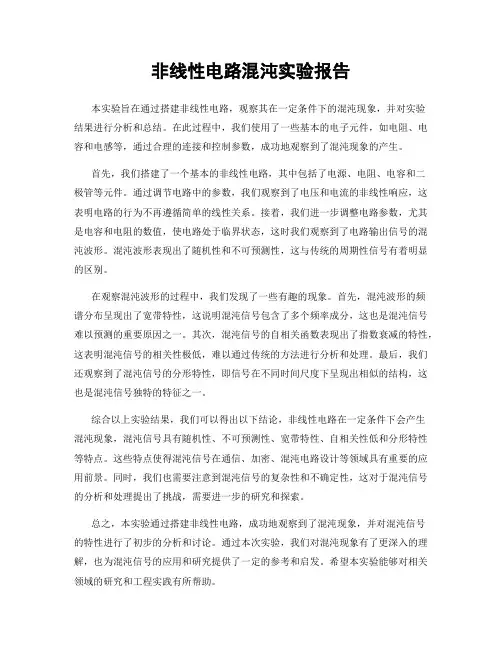

非线性电路混沌实验报告本实验旨在通过搭建非线性电路，观察其在一定条件下的混沌现象，并对实验结果进行分析和总结。
在此过程中，我们使用了一些基本的电子元件，如电阻、电容和电感等，通过合理的连接和控制参数，成功地观察到了混沌现象的产生。
首先，我们搭建了一个基本的非线性电路，其中包括了电源、电阻、电容和二极管等元件。
通过调节电路中的参数，我们观察到了电压和电流的非线性响应，这表明电路的行为不再遵循简单的线性关系。
接着，我们进一步调整电路参数，尤其是电容和电阻的数值，使电路处于临界状态，这时我们观察到了电路输出信号的混沌波形。
混沌波形表现出了随机性和不可预测性，这与传统的周期性信号有着明显的区别。
在观察混沌波形的过程中，我们发现了一些有趣的现象。
首先，混沌波形的频谱分布呈现出了宽带特性，这说明混沌信号包含了多个频率成分，这也是混沌信号难以预测的重要原因之一。
其次，混沌信号的自相关函数表现出了指数衰减的特性，这表明混沌信号的相关性极低，难以通过传统的方法进行分析和处理。
最后，我们还观察到了混沌信号的分形特性，即信号在不同时间尺度下呈现出相似的结构，这也是混沌信号独特的特征之一。
综合以上实验结果，我们可以得出以下结论，非线性电路在一定条件下会产生混沌现象，混沌信号具有随机性、不可预测性、宽带特性、自相关性低和分形特性等特点。
这些特点使得混沌信号在通信、加密、混沌电路设计等领域具有重要的应用前景。
同时，我们也需要注意到混沌信号的复杂性和不确定性，这对于混沌信号的分析和处理提出了挑战，需要进一步的研究和探索。
总之，本实验通过搭建非线性电路，成功地观察到了混沌现象，并对混沌信号的特性进行了初步的分析和讨论。
通过本次实验，我们对混沌现象有了更深入的理解，也为混沌信号的应用和研究提供了一定的参考和启发。
希望本实验能够对相关领域的研究和工程实践有所帮助。
感谢各位的参与和支持！非线性电路混沌实验小组。
日期，XXXX年XX月XX日。

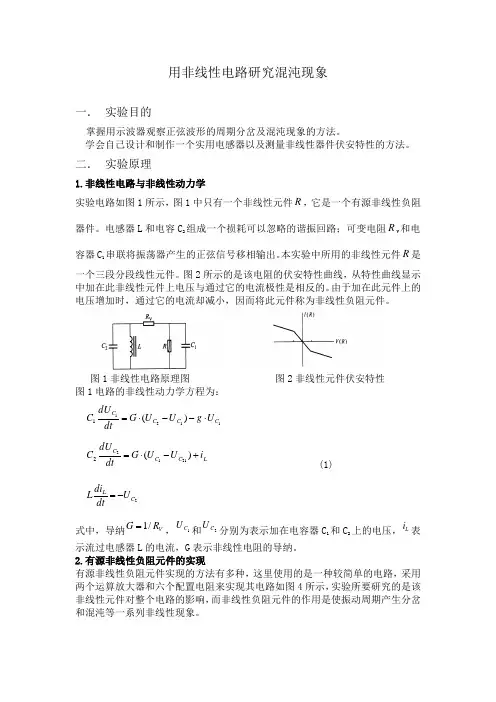

[实验报告]用非线性电路研究混沌现象
![[实验报告]用非线性电路研究混沌现象](https://img.taocdn.com/s3/m/f09c2d0fde80d4d8d15a4fdc.png)
用非线性电路研究混沌现象一． 实验目的掌握用示波器观察正弦波形的周期分岔及混沌现象的方法。
学会自己设计和制作一个实用电感器以及测量非线性器件伏安特性的方法。
二． 实验原理1.非线性电路与非线性动力学实验电路如图1所示，图1中只有一个非线性元件R ，它是一个有源非线性负阻器件。
电感器L 和电容C 2组成一个损耗可以忽略的谐振回路；可变电阻R V 和电容器C 1串联将振荡器产生的正弦信号移相输出。
本实验中所用的非线性元件R 是一个三段分段线性元件。
图2所示的是该电阻的伏安特性曲线，从特性曲线显示中加在此非线性元件上电压与通过它的电流极性是相反的。
由于加在此元件上的电压增加时，通过它的电流却减小，因而将此元件称为非线性负阻元件。
图1非线性电路原理图 图2非线性元件伏安特性 图1电路的非线性动力学方程为：1121)(1C C C C U g U U G dtdU C ⋅--⋅= L C C C i U U G dt dU C +-⋅=)(21122 (1)2C L U dt di L -=式中，导纳V R G /1=，1C U 和2C U 分别为表示加在电容器C 1和C 2上的电压，L i 表示流过电感器L 的电流，G 表示非线性电阻的导纳。
2.有源非线性负阻元件的实现有源非线性负阻元件实现的方法有多种，这里使用的是一种较简单的电路，采用两个运算放大器和六个配置电阻来实现其电路如图4所示，实验所要研究的是该非线性元件对整个电路的影响，而非线性负阻元件的作用是使振动周期产生分岔和混沌等一系列非线性现象。
图3有源非线性器件图4双运放非线性元件的伏安特性实际非线性混沌实验电路如图5所示。
图5非线性电路混沌实验电路图三．实验步骤测量一个铁氧体电感器的电感量，观测倍周期分岔和混沌现象。
1.按图5所示电路接线，其中电感器L由实验者用漆包铜线手工缠绕。
可在线框上绕70-75圈，然后装上铁氧体磁心，并把引出漆包线端点上的绝缘漆用刀片刮去，使两端点导电性能良好。
非线性混沌实验报告
非线性混沌实验报告实验报告：非线性混沌1. 实验目的本实验旨在通过模拟和观察非线性混沌现象，探索混沌的数学本质、规律和应用。
2. 实验原理2.1. 什么是混沌？混沌（chaos）是指某些动力系统中的一种行为模式，它表现出极其复杂而又看似无序的运动规律，但却又有一定的确定性和不可重复性，并在很多领域中具有应用价值。
2.2. 非线性混沌的定义和特征非线性混沌（Nonlinear Chaos）是指某些非线性动力系统中的一类特殊混沌状态。
它们通常表现出以下几个特征：（1）极为敏感的初始条件：微小的初值差别会导致在长时间内产生极大的漂移。
（2）随机性行为：混沌状态下的系统呈现出高度复杂且表现随机性的运动规律，与绝大多数稳定系统完全不同。
（3）多周期态：非线性混沌的运动规律常常呈现出多个周期，周期的长度也呈现出一种统计规律。
2.3. 几个著名的非线性混沌系统著名的非线性混沌系统有Lorenz系统、Henon映射、Rössler系统、Mandelbrot集等。
3. 实验过程与结果我们选取了Henon映射系统作为本次实验的对象，通过Matlab 软件对其进行了模拟分析。
实验过程中我们首先设置了Henon映射系统的参数和初值，然后观察了其在不同参数下的运动轨迹和相空间分布情况，并对其进行了一些统计分析和图像处理。
（1）观察Henon映射在不同参数下的运动轨迹和相空间分布情况我们首先选取了较为典型的Henon映射参数a=1.4，b=0.3，并对其初值进行了一些微小扰动。
然后，我们通过Matlab软件调用Henon方程进行了计算和绘图，结果如下图所示：（2）对Henon映射进行分形维数计算和Lyapunov指数统计我们还对Henon映射的分形维数进行了计算和统计，结果为：通过对Henon映射系统的分形维数统计和图像处理，我们发现其分形维数存在着一定的统计性质，并表现出非线性混沌的明显特征。
4. 实验结论通过本次实验，我们得出了关于非线性混沌系统的一些结论和启示：（1）非线性混沌是一种高度复杂的运动模式，表现出极其敏感的初值依赖性，这使得其在现实世界中很难被精确预测和控制。
