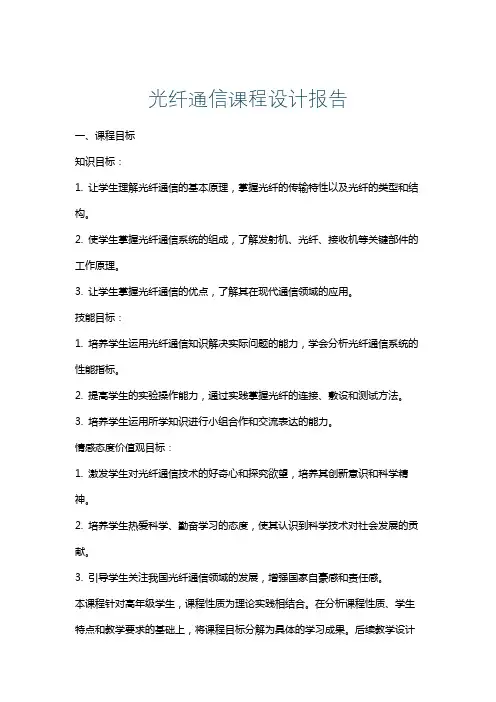

光纤通信课程设计报告一、课程目标知识目标:1. 让学生理解光纤通信的基本原理,掌握光纤的传输特性以及光纤的类型和结构。
2. 使学生掌握光纤通信系统的组成,了解发射机、光纤、接收机等关键部件的工作原理。
3. 让学生掌握光纤通信的优点,了解其在现代通信领域的应用。
技能目标:1. 培养学生运用光纤通信知识解决实际问题的能力,学会分析光纤通信系统的性能指标。
2. 提高学生的实验操作能力,通过实践掌握光纤的连接、敷设和测试方法。
3. 培养学生运用所学知识进行小组合作和交流表达的能力。
情感态度价值观目标:1. 激发学生对光纤通信技术的好奇心和探究欲望,培养其创新意识和科学精神。
2. 培养学生热爱科学、勤奋学习的态度,使其认识到科学技术对社会发展的贡献。
3. 引导学生关注我国光纤通信领域的发展,增强国家自豪感和责任感。
本课程针对高年级学生,课程性质为理论实践相结合。
在分析课程性质、学生特点和教学要求的基础上,将课程目标分解为具体的学习成果。
后续教学设计和评估将以此为基础,确保学生能够达到预期学习效果。
二、教学内容1. 光纤通信原理- 光纤的结构与分类- 光纤的传输特性:模式、带宽、损耗- 光的发射与接收原理2. 光纤通信系统组成- 发射机:光源、调制器- 光纤:单模光纤、多模光纤- 接收机:光检测器、解调器3. 光纤通信技术的应用- 现代通信网络中的应用- 不同场景下的光纤敷设与接入技术- 光纤通信在我国的发展现状与趋势4. 光纤通信性能分析- 系统性能指标:速率、误码率、距离- 影响光纤通信性能的因素- 提高系统性能的方法和技术5. 实践操作- 光纤的切割、熔接和测试- 光纤通信实验:搭建简易光纤通信系统- 小组合作:设计并分析光纤通信方案教学内容根据课程目标进行选择和组织,确保科学性和系统性。
教学大纲明确以下安排和进度:- 第1周:光纤通信原理- 第2周:光纤通信系统组成- 第3周:光纤通信技术的应用- 第4周:光纤通信性能分析- 第5周:实践操作(实验课)教材章节对应如下:- 第1-2章:光纤结构与特性、光纤通信原理- 第3章:光纤通信系统组成- 第4章:光纤通信技术与应用- 第5章:光纤通信性能分析与优化教学内容紧密联系课本,旨在帮助学生掌握光纤通信知识,提高实践操作能力。
光纤通信课程设计

光纤通信课程设计一、课程目标知识目标:1. 理解光纤通信的基本原理,掌握光纤的传输特性和优点。
2. 学习光纤的构造、分类及其在通信系统中的应用。
3. 掌握光纤通信系统的基本组成部分,了解其工作原理。
技能目标:1. 能够运用所学知识分析光纤通信系统中信号传输与接收的过程。
2. 学会使用光纤通信设备,进行简单的光纤连接与测试操作。
3. 能够设计并搭建简单的光纤通信实验模型,验证光纤通信原理。
情感态度价值观目标:1. 培养学生对光纤通信技术的好奇心和探索精神,激发其学习兴趣。
2. 增强学生对我国光纤通信技术发展的了解,培养其民族自豪感。
3. 培养学生团队协作意识,提高沟通与交流能力。
分析课程性质、学生特点和教学要求,本课程旨在通过理论教学与实践操作相结合,帮助学生掌握光纤通信的基础知识,培养其实践操作能力。
课程目标具体明确,便于后续教学设计和评估。
在教学过程中,注重激发学生的学习兴趣,引导其主动探索,提高其分析问题和解决问题的能力。
同时,关注学生情感态度价值观的培养,使其在学习过程中形成正确的价值观和积极的人生态度。
二、教学内容1. 光纤通信原理- 光纤的结构与分类- 光的传播原理- 光纤的传输特性2. 光纤通信系统组成- 发射与接收设备- 光纤与光缆- 中继器与光纤分路器3. 光纤通信技术应用- 光纤通信在我国的发展- 光纤通信在实际应用中的优势- 光纤通信在生活中的应用案例4. 实践操作- 光纤连接与测试- 光纤通信实验模型设计与搭建- 信号传输与接收分析教学内容依据课程目标进行选择和组织,保证科学性和系统性。
教学大纲明确如下安排:第1周:光纤通信原理第2周:光纤通信系统组成第3周:光纤通信技术应用第4周:实践操作(分组进行实验设计与操作)教学内容与课本紧密关联,涵盖光纤通信基础知识、系统组成、应用及实践操作等方面,旨在帮助学生全面掌握光纤通信技术。
三、教学方法本课程采用多样化的教学方法,旨在激发学生的学习兴趣,提高其学习主动性和实践能力。
光纤通信技术课程设计

光纤通信技术课程设计一、教学目标本课程旨在让学生了解和掌握光纤通信技术的基本原理、应用和发展趋势。
通过本课程的学习,学生将能够:1.知识目标:理解光纤通信的基本原理,包括光的传播、光纤的构造和特性、光信号的调制和解调等;掌握光纤通信系统的基本组成,包括光源、光纤、光接收器等;了解光纤通信技术的应用领域和未来发展趋势。
2.技能目标:能够使用光学仪器和设备进行光纤通信实验;具备分析和解决光纤通信系统中出现的问题的能力。
3.情感态度价值观目标:培养学生对新技术的敏感性和好奇心,使学生认识到光纤通信技术在现代社会中的重要性和前景,提高学生的社会责任感和使命感。
二、教学内容本课程的教学内容主要包括光纤通信的基本原理、光纤通信系统的组成、光纤通信技术的应用和发展趋势。
具体包括以下章节:1.光纤通信概述:介绍光纤通信的定义、特点和应用领域。
2.光的传播:讲解光在光纤中的传播原理,包括光纤的构造和特性、光的传播模式等。
3.光信号的调制和解调:介绍光信号的调制方法和解调原理,包括强度调制、相位调制、频率调制等。
4.光纤通信系统:讲解光纤通信系统的基本组成,包括光源、光纤、光接收器等,以及各部分的作用和功能。
5.光纤通信技术的应用:介绍光纤通信技术在各个领域的应用,如通信、电力、交通等。
6.光纤通信技术的未来发展:讲解光纤通信技术的发展趋势,如高速光纤通信、光纤到户等。
三、教学方法为了提高学生的学习兴趣和主动性,本课程将采用多种教学方法,如讲授法、讨论法、案例分析法、实验法等。
具体如下:1.讲授法:通过讲解光纤通信的基本原理、概念和应用,使学生掌握光纤通信技术的基本知识。
2.讨论法:学生就光纤通信技术的相关问题进行讨论,培养学生的思考能力和团队协作精神。
3.案例分析法:通过分析实际案例,使学生更好地理解和掌握光纤通信技术的应用。
4.实验法:让学生亲自动手进行光纤通信实验,提高学生的实践能力和解决问题的能力。
四、教学资源为了支持教学内容和教学方法的实施,本课程将选择和准备以下教学资源:1.教材:选用国内外优秀的光纤通信技术教材,如《光纤通信原理》等。
光纤通信课程设计

《光纤通信》课程设计学院:姓名:班级:学号:指导老师:高速光纤通信中的偏振模色散及其补偿技术目录1.引言 (03)2.光纤中偏振模色散的定义 (03)3.偏振模色散的测量方法 (05)4.偏振模色散的补偿技术 (05)4.1光补偿方案之一 (05)4.2光补偿方案之二 (05)4.3电补偿方案之一 (06)4.4电补偿方案之二 (06)5.偏振模色散的研究动态 (07)6.结束语 (08)摘要偏振模色散已成为当前发展下一代高速长距离光纤传输系统的主要限制因素。
介绍了偏振模色散的概念、描述方法以及测试和补偿技术。
根据国外的研究情况和我国的具体实情,指出研究偏振模色散的测试和补偿技术对提高高速光纤通信技术的水平具有重大意义。
最后在此基础上提出了开展相关研究的建议。
关键词高速光纤通信,偏振模色散,补偿技术1.引言当代社会是信息化的社会,用户对通信容量的需求日益增加。
在这种需求的推动下,作为现代长途干线通信主体的光纤通信一直在朝着高速率、大容量和长距离的方向发展。
在单信道速率不断提升的同时,密集波分复用技术(DWDM)也已日趋成熟并商用化。
从技术的角度来看,限制高速率信号长距离传输的因素主要包括光纤衰减、非线性和色散。
掺铒光纤放大器(EDFA)的研制成功,使光纤衰减对系统的传输距离不再起主要限制作用。
而非线性效应和色散对系统传输的影响随着非零色散位移光纤(NZDSF)的引入也逐渐减小和消除。
随着单信道传输速率的提高和模拟信号传输带宽的增加,原来在光纤通信系统中不太被关注的偏振模色散(PMD)问题近来变得十分突出。
与光纤非线性和色散一样,PMD能损害系统的传输性能,限制系统的传输速率和距离,并被认为是限制高速光纤通信系统传输容量和距离的最终因素。
正是由于PMD对高速大容量光纤通信系统有着不可忽视的影响,所以近十几年来,已引起了广泛关注,并正成为目前光纤通信领域研究的热点。
2.光纤中偏振模色散的定义单模光纤中,基模是由两个相互垂直的偏振模组成的。
光纤通信课程设计matlab

光纤通信课程设计matlab一、教学目标本课程旨在让学生了解和掌握光纤通信的基本原理和技术,通过MATLAB仿真实验,使学生能够熟练运用MATLAB进行光纤通信系统的仿真和分析。
具体的教学目标如下:1.知识目标:•掌握光纤的基本特性及光纤通信的基本原理;•理解光纤通信系统的组成部分及其工作原理;•熟悉MATLAB在光纤通信领域的应用。
2.技能目标:•能够使用MATLAB进行光纤通信系统的仿真实验;•能够对仿真结果进行分析和解释;•能够运用所学知识解决实际光纤通信问题。
3.情感态度价值观目标:•培养学生的创新意识和团队协作精神;•增强学生对光纤通信技术的兴趣和热情;•培养学生对科技发展的责任感和使命感。
二、教学内容本课程的教学内容主要包括以下几个部分:1.光纤通信概述:介绍光纤通信的基本概念、发展历程和应用领域;2.光纤的特性:讲解光纤的传输原理、损耗机制和色散特性;3.光纤通信系统:介绍光纤通信系统的组成部分,包括发射、传输、接收和调制解调技术;4.MATLAB在光纤通信中的应用:讲解MATLAB的基本用法,以及在光纤通信系统仿真中的应用。
5.光纤通信概述(2课时);6.光纤的特性(3课时);7.光纤通信系统(4课时);8.MATLAB在光纤通信中的应用(6课时)。
三、教学方法为了提高教学效果,本课程将采用多种教学方法相结合的方式进行教学:1.讲授法:用于讲解光纤通信的基本原理和概念;2.案例分析法:通过分析实际案例,使学生更好地理解光纤通信系统的组成和工作原理;3.实验法:让学生动手进行MATLAB仿真实验,培养实际操作能力;4.讨论法:鼓励学生积极参与课堂讨论,提高沟通和协作能力。
四、教学资源1.教材:选用《光纤通信原理与技术》等国内外优秀教材;2.参考书:提供《MATLAB教程》等相关参考书籍;3.多媒体资料:制作精美的课件和教学视频,方便学生课后复习;4.实验设备:提供计算机、MATLAB软件及相关实验设备,为学生提供动手实践的机会。
光纤通信本科课程设计

光纤通信 本科课程设计一、课程目标知识目标:1. 理解光纤通信的基本原理,掌握光纤的传输特性和优势。
2. 学习光纤的组成结构,了解不同类型的光纤及其应用场景。
3. 掌握光发射器、光接收器的工作原理及其在光纤通信中的作用。
4. 理解光纤通信系统中常用的编码和解码技术。
技能目标:1. 能够运用光纤通信相关知识,分析并解决实际通信问题。
2. 学会使用光纤通信设备,进行简单的光纤连接和测试操作。
3. 能够设计简单的光纤通信系统,并进行性能评估。
情感态度价值观目标:1. 培养学生对光纤通信技术的好奇心和探究精神,提高学习兴趣。
2. 增强学生的团队合作意识,培养在光纤通信实验和项目中相互协作的能力。
3. 让学生认识到光纤通信在现代通信领域的重要地位,增强社会责任感和使命感。
课程性质:本课程为本科阶段的光纤通信课程设计,旨在帮助学生巩固光纤通信的基础知识,提高实践操作能力。
学生特点:本科学生具备一定的理论基础,具有较强的学习能力和动手能力,对新技术和新知识充满好奇心。
教学要求:结合学生特点,注重理论与实践相结合,充分调动学生的主观能动性,提高学生的实际操作能力和问题解决能力。
通过课程设计,使学生在掌握光纤通信基本知识的基础上,具备实际应用和创新能力。
教学过程中,将目标分解为具体的学习成果,以便于教学设计和评估。
二、教学内容1. 光纤通信原理- 光纤的结构与分类- 光纤的传输特性- 光的传播原理2. 光纤通信器件- 光发射器:LED、LD、光泵浦源- 光接收器:PIN光电二极管、APD- 光纤连接器、耦合器、波分复用器3. 光纤通信系统- 系统组成与工作原理- 常用编码解码技术- 光纤通信系统的性能指标4. 光纤通信网络- 网络结构及其应用- 光纤通信技术在现代通信网络中的应用- 光网络的发展趋势5. 光纤通信实验- 光纤的切割、熔接与测试- 光发射器与光接收器的性能测试- 光纤通信系统的搭建与性能评估教学内容根据课程目标制定,涵盖光纤通信的基本原理、器件、系统、网络及实验操作等方面。
光纤与通信课程设计

光纤与通信课程设计一、课程目标知识目标:1. 学生能理解光纤的基本原理,掌握光纤通信的优势和应用场景。
2. 学生能掌握光纤的构造、分类和主要性能参数。
3. 学生了解光纤通信系统中常用的设备及其功能,如光发射器、光接收器等。
技能目标:1. 学生能运用所学知识分析光纤通信系统的性能,并进行简单的系统设计。
2. 学生能通过实验操作,掌握光纤的连接、敷设和测试方法。
3. 学生具备运用光纤通信技术解决实际问题的能力。
情感态度价值观目标:1. 学生培养对光纤通信技术的好奇心和探索精神,激发学习兴趣。
2. 学生认识到光纤通信在现代社会中的重要性,增强社会责任感和创新意识。
3. 学生在小组合作中培养团队精神和沟通能力,学会尊重他人意见。
课程性质:本课程为高中信息技术课程,旨在让学生了解光纤通信技术的基本原理和应用,提高学生的信息素养和实际操作能力。
学生特点:高中学生具有较强的逻辑思维能力和动手实践能力,对新技术和新知识充满好奇。
教学要求:结合学生特点,注重理论与实践相结合,提高学生的实际操作能力和解决问题的能力。
通过小组合作、实验探究等形式,培养学生的团队协作和创新能力。
将课程目标分解为具体的学习成果,为后续教学设计和评估提供依据。
二、教学内容本章节教学内容主要包括以下几部分:1. 光纤通信原理:介绍光纤通信的基本原理,如光的全反射、光纤的种类和结构,使学生理解光纤通信的物理基础。
2. 光纤的特性:讲解光纤的主要性能参数,如损耗、带宽、色散等,以及影响这些参数的因素。
3. 光纤通信设备:介绍光纤通信系统中常用的设备,如光发射器、光接收器、光纤耦合器等,并分析其功能和工作原理。
4. 光纤通信系统的设计与实现:通过案例分析和实验操作,让学生了解光纤通信系统的设计方法和实现步骤,掌握简单系统的设计能力。
5. 光纤通信应用:介绍光纤通信在现实生活中的应用场景,如通信网络、数据中心、光纤到户等,使学生认识到光纤通信的重要性。
光纤通信技术课程设计

光纤通信技术课程设计一、课程目标知识目标:1. 理解光纤通信的基本原理,掌握光纤的构造、分类和特性;2. 掌握光纤通信系统中光源、光检测器、光纤放大器等关键器件的工作原理;3. 了解光纤通信系统的组成、应用领域及其优缺点。
技能目标:1. 能够分析光纤通信系统的性能指标,如带宽、误码率等;2. 学会使用光纤通信设备,进行简单的光纤连接、熔接和测试操作;3. 能够运用所学知识,设计简单的光纤通信方案,解决实际问题。
情感态度价值观目标:1. 培养学生对光纤通信技术及其应用的兴趣,激发学生的探索精神和创新意识;2. 增强学生对我国光纤通信技术发展的了解,提高学生的民族自豪感;3. 通过学习光纤通信技术,培养学生团队合作意识,提高沟通协调能力。
分析课程性质、学生特点和教学要求,本课程旨在使学生在掌握光纤通信基本知识的基础上,提高实践操作能力和创新能力。
课程目标具体、可衡量,便于教师进行教学设计和评估。
通过本课程的学习,学生将能够全面了解光纤通信技术,为今后的学习和工作打下坚实基础。
二、教学内容1. 光纤通信基本原理- 光纤的结构、分类及其特性;- 光在光纤中的传输原理;- 光纤的损耗与色散。
2. 光纤通信系统关键器件- 光源:LED、LD、FP激光器等;- 光检测器:PIN光电二极管、APD等;- 光放大器:EDFA、拉曼放大器等。
3. 光纤通信系统的组成与应用- 光发射机、光接收机、光纤、光缆等组成部分;- 光纤通信系统的应用领域及优缺点;- 典型光纤通信系统案例分析。
4. 光纤通信性能指标与测试- 带宽、误码率、信噪比等性能指标;- 光纤连接、熔接技术;- 光纤通信设备测试方法。
5. 光纤通信技术实践- 光纤连接、熔接、测试操作实践;- 设计简单的光纤通信方案;- 分析实际应用中的光纤通信问题。
教学内容依据课程目标,结合教材章节进行选择和组织,保证科学性和系统性。
教学大纲明确,涵盖光纤通信技术的基本理论、关键器件、系统组成、性能指标、测试方法及实践应用等方面,旨在帮助学生全面掌握光纤通信技术知识。
