机器人的驱动系统PPT课件

合集下载

机器人的驱动系统

机器人的驱动系统

+ 包括电液步进马达和油缸 + 电液脉冲马达:由步进电机或小功率伺服电机和液
压伺服机构(即扭矩放大器)所组成。由电机接收 数字控制装置发出的脉冲信号,把它转换或角位移。 经液压随动阀和油马达组成的伺服机构做功率放大 后,驱动机床工作台或刀架,使之进行精确定或作 进给运动。电液脉冲马达运动特性与数字电脉冲特 性对应,即:电脉冲数量对应马达角位移量,电脉 冲频率对应角速度量,具有角位移准确、反应迅速、 调整范围广等优点。是当前数控系统中特别是开环 系统中比较理想的伺服元件。电液脉冲马达广泛应 用在自动控制、同步控制和各种数控机床上。
+ 液压缸工作原理液压传动原理-以油液作为
工作介质,通过密封容积的变化来传递运动, 通过油液内部的压力来传递动力
+ 气缸:引导活塞在缸内进行直线往复运动
的圆筒形金属机件。工质在发动机气缸中 通过膨胀将热能转化为机械能;气体在压 缩机气缸中接受活塞压缩而提高压力。 + 气动马达:气动马达也称为风动马达,是 指将压缩空气的压力能转换为旋转的机械 能的装置。
驱动:用来使机器人发出动作的 动力机构。驱动器能将一些电能、 液压能和气压能转化为机器人的 动力。
+ 包括直流伺服电机、步进电机和交流伺服
电机
+ 控制伺服电机可使速度,位置精度非常准确,
可以将电压信号转化为转矩和转速以驱动控制 对象。伺服电机转子转速受输入信号控制,并 能快速反应,在自动控制系统中,用作执行元 件,且具有机电时间常数小、线性度高、始动 电压等特性,可把所收到的电信号转换成电动 机轴上的角位移或角速度输出。分为直流和交 流伺服电动机两大类,其主要特点是,当信号 电压为零时无自转现象,转速随着转矩的增下都会产生一定程度

第四章__机器人动力学ppt课件

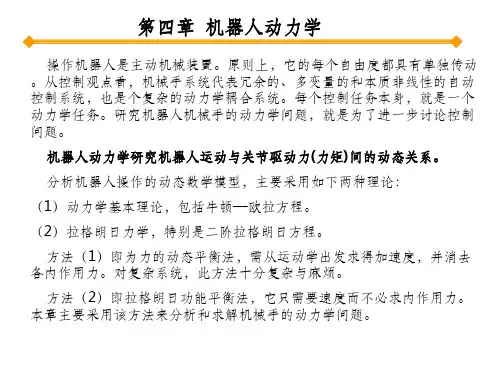

第四章__机器人动力学ppt课件

pdii1npzii1opzji1apzk
pi 0i0j0k
§ 4.2 机械手动力学方程
n
Dij Tra(TcpepjIppiTpT) pmai,xj
n
mp piTkppjpdi•pdjprp(pdipjpdjpj)
pmai,xj
其中 kp
kkp2p2xxxy
kp2xz
kp2xy k2
pyy
力矩T1和T2的动力学表达式的一般形式和矩阵表达式为: T 1 D 1 1 1 D 1 2 D 1 1 1 2 1 D 1 2 2 2 2 D 1 1 1 2 2 D 1 2 2 1 1 D 1 (4.1-8) T 2 D 2 1 1 D 2 2 D 2 1 1 2 1 D 2 2 2 2 2 D 2 1 1 2 2 D 2 2 2 1 1 D 2 (4.1-9)
n
D i i m pp i 2 T x k p 2 x p i 2 x T y k p 2 y p i 2 y T z k p 2 zp d z i • p d i 2 p r p • ( p d i p i)
p m i ,jax
如果为旋转关节
n
D i i m p n 2 p T k p 2 x o x 2 p T k x p 2 y a y 2 p T k y p 2 z z p p • z p p 2 p r p • ( p p • n p ) i ( p p • o p ) j ( p p • a p ) k
惯量项和重力项在机器人的控制中特别重要,它们影响到系统的稳定性 和定位精度。向心力和哥氏力仅当机器人高速运动时才有意义。
§ 4.2 机械手动力学方程
4.2.2 动力学方程的简化
1 惯量项Dij的简化

机器人ppt课件

机器人ppt课件

算法与模型
控制算法
机器学习与深度学习模型
用于实现机器人的运动控制,如PID 控制、模糊控制等。
用于提高机器人智能水平,如物体分 类、语义分割等。
感知算法
处理机器人感知数据,如目标检测、 跟踪、辨认等。
05
机器人的未来发展
技术发展趋势
人工智能技术
随着机器学习、深度学习等人工 智能技术的不断发展,机器人将 具备更高级的认知和决策能力, 实现更精准、高效的任务执行。
技术伦理
随着机器人具备更高级的认知能力,技术伦理问题逐渐凸显,需要 关注人权、道德和责任等方面的问题。
06
机器人案例分析
家用服务机器人
家庭清洁机器人
负责家庭地面清洁工作,具备自主导航、避障和 智能控制功能,提高家庭清洁效率。
智能音箱
作为智能家居的控制中心,提供语音助手服务, 实现家电控制、信息查询和娱乐等功能。
交互技术
交互技术
使机器人能够与人或其他智能体进行交流和 互动。
自然语言处理
让机器人能够理解人类自然语言文本指令, 进行文本分析和语义理解。
语音辨认与合成
让机器人能够辨认和理解人类语音指令,并 生成语音反馈。
人机交互
通过触摸屏、手势辨认等技术,实现人机交 互,提高机器人的易用性和用户体验。
03
机器人的硬件结构
机器人ppt课件
汇报人:
xx年xx月xx日
• 机器人概述 • 机器人的关键技术 • 机器人的硬件结构 • 机器人的软件系统 • 机器人的未来发展 • 机器人案例分析
目录
01
机器人概述
机器人的定义与分类
定义
机器人是一种能够自动执行任务 的机器系统,具有感知、思考、 动作三个基本要素。

机器人的驱动系统(1)

机器人的驱动系统(1)
(1)带减速器的电机驱动 目前大部分机器人的关节是间接驱动。 中小型机器人一般采用普通的直流伺服电机、交流伺服电机或步
进电机作为机器人的执行电机,由于电机速度较高,所以需配以 大速比减速装置 ;通常其电机的输出力矩大大小于驱动关节所需要的力矩,所以 必须使用带减速器的电机驱动。 但是,间接驱动带来了机械传动中不可避免的误差,引起冲击振 动,影响机器人系统的可靠性,并且增加关节重量和尺寸。 由于手臂通常采用悬臂梁结构,所以多自由度机器人关节上安装 减速器会使手臂根部关节驱动器的负荷增大
一、驱动方式
2. 关节直接驱动方式
日本、美国等工业发达国家已经开发出性能优异的 DD机器人.美国Adept公司研制出带有视觉功能的 四自由度平面关节型DD机器人.
日本大日机工公司研制成功了五自由度关节型DD一 600V机器人.其性能指标为:最大工作范围1.2 m, 可搬重量5 kg,最大运动速度8.2m/s,重复定位 精度0.05 mm
一、驱动方式
(2)远距离驱动 远距离驱动将驱动器与关节分离,目的在于减少关节的
体积、减轻关节重量。 一般来说,驱动器的输出力矩都远远小于驱动关节所需
要的力,因此也需要透过减速机来增大驱动力。 远距离驱动的优点在于 能够将多自由度机器人关节驱动所必需的多个驱动器设
置在合适的场所。 由于机器人手臂都采用悬臂梁结构,远距离驱动是减轻
位于手臂根部关节的驱动器负载的一种措施。
二、驱动元件
机器人关节的驱动元件有: (1)液压元件 (2)气动元件 (3)电动元件
二、驱动元件
1.液压驱动
机器人的驱动系统采用液压驱动, 有以下几个优点:
1)液压容易达到较高的单位面积压力(常用油压为25~ 63kg/cm2),体积较小,可以获得较大的推力或转矩;

机器人ppt课件

机器人ppt课件

执行部分
机械结构
执行部分是机器人的机械结构,包括关节、轮子、爪子等,用于实现机器人的 移动、抓取等动作。
驱动器
驱动器是一种能够将电信号转化为机械动作的装置,它根据控制信号驱动机械 结构运动,实现机器人的各种动作。
人工智能部分
机器学习算法
人工智能部分包括多种机器学习算法,如深度学习、神经网 络等,用于让机器人能够自主地学习和适应环境变化。
数据处理
传感器采集的数据需要通过算法 进行处理,以识别、解析和利用 这些数据,为机器人的行为提供 指导。
控制部分
控制器
控制部分的核心是控制器,它负责接 收从感知部分获取的信息,并根据预 设的程序或算法,对信息进行处理并 输出控制信号。
执行器
控制部分的执行器负责接收控制信号 ,并将其转化为机械动作或电信号, 以驱动机器人的运动。
01
02
03
04
工业领域
生产线自动化、质量检测、仓 储管理等。
医疗领域
手术辅助、康复训练、护理等 。
服务领域
智能客服、家庭服务、教育等 。
军事领域
侦查、排爆、战斗等。
02
机器人的基本组成
感知部分
传感器
机器人的感知部分包括多种传感 器,如视觉传感器、距离传感器 、速度传感器等,用于感知周围 环境,获取信息。
案例二:Nest公司的智能温控器
总结词
智能家居领域的代表产品,能够学习用户的行为模式并自动调整温度。
详细描述
Nest公司的智能温控器是智能家居领域的代表产品。这个设备能够学习用户的行 为模式,自动调整温度,以实现舒适的室内环境。它还可以通过智能手机应用程 序远程控制温度,并提供能源使用数据,帮助用户节省能源。

工业机器人的组成ppt课件

工业机器人的组成ppt课件

部运动。
腰部:立柱,是 支撑手臂的部件,
其作用是带动臂 7
二、机械部分 2. 驱动—传动装置
工业机器人的驱动系统包括驱动器和传动 机构两部分,它们通常与执行机构连成机 器人驱本动体系统。
驱动器 传动机构
8
二、机械部分
2. 驱动—传动装置 工业机器人
驱动器通常有:
➢ 电机驱动:直流伺服电机、 步进电机、交流伺服电机。
传动机构常用的有:谐波减速器、滚珠丝 杆、链、带以及各种齿轮系。
传动机构 谐波传动 螺旋传动 链传动 带传动 齿轮传动
12
二、机械部分 2. 驱动—传动装置
- 由谐波发生器(椭圆形凸轮 及薄壁轴承)、柔轮(在柔 性材料上切制齿形)以及与 它们啮合的钢轮构成的传动 机构
13
三、控制部分 1. 人机交互系统
驱动器
➢ 液压驱动; ➢ 气动驱动。
各种电、液、气装置
9
驱动器
直动 气缸
气动
气动 马达
气爪
液压
液压 液压 马达 缸
直流 伺服 电动 机
电动
交流 伺服 电动 机
步进 电动 机
电液 气综 合驱 动
10
直流伺服电机与驱动放大器
交流伺服电机
驱动放大器
直流无刷电机
步进电机
直驱电机
11
二、机械部分 2. 驱动—传动装置
18
四、传感部分 2. 机器人-环境交互系统
机器人-环境交互系统实现工业机器人与 外部环境中的设备相互联系和协调的系统。
工业机器人与外部设备集成为一个功能单元, 如加工制造单元、多台机器人、多台机床或 设备、多个零件存储装置等集成为一个去执 行 复杂任务的功能单元。

第4章工业机器人动力系统

第4章工业机器人动力系统
1.直流有刷伺服电机
直流无刷伺服电机的特点:转动惯量小、启动电压低、空载 电流小 弃接触式换向系统,大大提高电机转速,最高转速高 达100 000rpm;无刷伺服电机在执行伺服控制时,无须编码 器也可实现速度、位置、扭矩等的控制;容易实现智能化, 其电子换相方式灵活,可以方波换相或正弦波换相;不存在 电刷磨损情况,除转速高之外,还具有寿命长、噪音低、无 电磁干扰等特点。
工业机器人丝杠螺母传动的手臂升降机构
第四章 工业机器人动力系统
4.1.2 工业机器人的动力系统的组成
2.工业机器人传动机构的组成
(3)带传动和链传动
带传动和链传动用于 传递平行轴之间的回 转运动,或把回转运 动转换成直线运动。 工业机器人中的带传 动和链传动分别通过 带轮或链轮传递回转 运动
工业机器人技术基础
第四章 工业机器人动力系统
工业机器人技术基础
4.2交流伺服动力系统 4.2.2交流伺服电动机的类型
2.永磁同步交流伺服电机
永磁同步伺服电动机主要由转子和定子两大部分组成。在 转子上装有特殊形状高性能的永磁体,用以产生恒定磁场 ,无需励磁绕组和励磁电流。
永磁同步电机结构图
第四章 工业机器人动力系统
1.功率驱动单元
功率驱动单元首先通过三相全桥整流电路对输入的三相电或 者市电进行整流,得到相应的直流电。
三相逆变电路
第四章 工业机器人动力系统
工业机器人技术基础
4.2交流伺服动力系统 4.2.4交流永磁同步伺服驱动器
2. 控制单元
控制单元是整个交流伺服系统的核心,实现系统位置控制、速 度控制、转矩和电流控制器。
第四章 工业机器人动力系统
4.2交流伺服动力系统 4.2.1 交流伺服系统的分类 3.闭环伺服系统

第5章5.2机器人气压驱动系统

第5章5.2机器人气压驱动系统

4
第5章 机器人驱动系统
2020/2/27
1 压缩空气站的设备组成
❖压缩空气站的设备一般包括产生压缩空气的空气 压缩机和使气源洚化的辅助设备。图5.16是压缩空 气站设各组成及布置示意图。
1-空压机 2-后冷却器 3-油水分离器 4,7-储气罐 5-干燥器 6-过滤器
图5.16 压缩空气站设备组成及布置示意图
b)第二阶段
c)第三阶段
图5.28 冲击式缸工作原理图
25
第5章 机器人驱动系统
2020/2/27
2 气动马达
❖气动马达也是气动执行元件的一种,它的作用相 当于电动机或液压马迭,即输出转矩,拖动机构作 旋转运动,气动马达是以压缩空气为工作介质的原 动机。如图5.29所示。
图5.29 气动马达
26
第5章 机器人驱动系统
(2)单向节流阀
单向节流阀是由单向阀和节流阀并联而成的组合式 流量控制阀,如图5.22所示。
图5.22单向节流阀的工作原理图
16
第5章 机器人驱动系统
2020/2/27
(3)排气节流阀
排气节流阀是装在执行元件的排气口处,确节进入 大气中气体流量的一种控制阀,它不仅能调节执行 元件的运动速度,还常带有消声器件,所以也能起 降低排气噪声的作用。如图5.23所示,排气节流阀 工作原理图。
5
第5章 机器人驱动系统
空气压缩机按其压力大小分为 ➢低压(0.2~1.0MPa) ➢中压(1.0~10MPa) ➢高压(>10MPa)
2020/2/27
按工作原理为 ❖容积式(通过缩小单位质量气体体积的方法获得 压力) ❖速度式(通过提高单位质量气体的速度并使动能 转化为压力能来获得压力)
6

第七章机器人的驱动系统

第七章机器人的驱动系统

机器人的驱动系统机器人的驱动系统是直接驱使各运动部件动作的机构,对工业机器人的性能和功能影响很大。

工业机器人的动作自由度多,运动速度较快,驱动元件本身大多是安装在活动机架(手臂和转台)上的。

这些特点要求工业机器人驱动系统的设计必须做到外形小、重量轻、工作平稳可靠。

另外,由于工业机器人能任意多点定位,工作程序有能灵活改变,所以在一些比较复杂的机器人中,通常采用伺服系统。

一..驱动方式机器人关节的驱动方式有液压式,气动式和电机式。

二.液压驱动机器人的液压驱动是已有压力的油液作为传递的工作台质。

电动机带动油泵输出压力油,将电动机供给的机械能转换成油液的压力能,压力油经过管道及一些控制调节装置等进入油缸,推动活塞杆云佛那个,从而使手臂搜索、升降等运动,将油液的压力能又转换成机械能。

手臂在运动是所能克服的摩擦阻力大小,以及夹持式手部夹紧工件时所需保持的握力大小,均与油液的压力和活塞的有效工作面积有关,手臂做各种动作的速度决定于流入密封油缸中油液面积的多少。

(借助于运动着的压力油的体积变化来传递动力液压传动称为容积式液压传动)1.液压系统的组成①油泵:供给液压系统驱动系统压力油,将电动机输出的机械能转换为油液的压力能,用这压力油驱动整个液压系统的工作。

②液动机:是压力油驱动运动部件对外工作的部分。

手臂作直线运动,液动机就是手臂伸缩油缸,也有作回转运动的液动机,一般就作油马达,回转角度小于360°的液动机,一般叫回转油缸(或摆动油缸)。

③控制调节装置:各种阀类,如单向阀,溢流阀,换向阀,节流阀,调速阀,减压阀,顺序阀等。

各起一定的作用,使机器人的手臂、手腕、手指等能够完成所要求的运动。

④辅助装置:如油箱、滤油器、储能器、管路和管接头以及压力表等。

2.液压驱动系统的特点:①能得到较大的输出力或力矩一般得到20~70公斤/厘米2的油液压力是比较方便的,而通常工厂的压缩空气均为4~6公斤/厘米2。

因此在活塞面积相同的条件下,液压机械手可比气动机械手负荷大得多。

第7章 机器人的控制系统——机器人驱动控制器

第7章 机器人的控制系统——机器人驱动控制器

基于BFS算法的路径规划
机器人的驱动控制——运动路径规划与控制
基于Dijkstra算 法的路径规划
基于采样的路径 规划算法
基于Astar算法 的路径规划
基于单向RRT算 法的路径Hale Waihona Puke 划机器 人的 位置 控制 系统
机器人的驱动控制——驱动控制系统
机器人的驱动控制——运动控制的信号检测
机器人的驱动控制——运动控制的信号检测
机器人的驱动控制——运动路径规划与控制
机器人的驱动控制——运动路径规划与控制
机器人的驱动控制——运动路径规划与控制
机器人的驱动控制——运动路径规划与控制
机器人的驱动控制——驱动控制系统
机器人控制系统的功能要求 驱动系统的示教
① 记忆功能
示教再现机器人是一
② 示教功能
种可重复再现通过示
③ 与外围设备联系功能
教编程存储起来的作
④ 坐标设置功能
业程序的机器人,其
⑤ 人机接口
基本结构,是由机器
⑥ 传感器接口
人本体、执行机构、
⑦ 位置伺服功能
控制系统、示教盒等
⑧ 故障诊断安全保护功能 部分组成。
机器人的驱动控制——驱动控制系统
(1)按照有无反馈分为 开环控制系统和闭环控制系统;输入量或中间变量前向传输,称为前馈控制或预测 控制。 (2)按照期望控制量分 位置控制、力控制和混合控制。 (3)按智能化的控制方式分类 模糊控制、自适应控制、最优控制、神经网络控制、模糊神经网络控制、专家控制 以及其他。
(1)自由度
机器人具有的独立坐标轴运动的 数目。 机器人的自由度是指确定机器 人手部在空间的位置和姿态时所需要 的独立运动参数的数目。手指的开、 合,以及手指关节的自由度一般不包 括在内。机器人的自由度数一般等于 关节数目。机器人常用的自由度数一 般不超过5~6个。

第4章机器人驱动系统PPT课件

第4章机器人驱动系统PPT课件
2)液压系统介质的可压缩 性小,工作平稳可靠,并可得 到较高的位置精度。
3)液压传动中,力、速度 和方向比较容易实现自动控制。
4)液压系统采用油液作介 质,具有防锈性和自润滑性能, 可以提高机械效率,使用寿命 长。
不足之处:
1)油液的粘度随温度 变化而变化,影响工 作性能,高温容易引 起燃烧爆炸等危险。 2)液体的泄漏难于克 服,要求液压元件有 较高的精度和质量, 故造价较高。 3)需要相应的供油系 统,尤其是电液伺服 系统要求严格的滤油 装置,否则会引起故 障精选。PPT课件
安全性 对环境的影响
液压驱动
防爆性能较好,用液压油作传动介 质,在一定条件下有火灾危险
液压系统易漏油,对环境有污染
气动驱动
电动驱动
防爆性能好,高于1000kPa(10个大气 压)时应注意设备的抗压性
排气时有噪声
设备自身无爆炸和火灾危险,直流 有刷电动机换向时有火花,对环境的 防爆性能较差

在工业机器人中应 用范围
应用:
多用于开关控制和顺序控 制的机器人中。
精选PPT课件
3
电气驱动的特点及应用
优点:
电气驱动是利用各种电 动机产生力和力矩,直接或 经过减速机构去驱动机器人 的关节,从而获得机器人的 位置、速度和加速度。因省 去中间的能量转换过程,因 此比液压和气压驱动的效率 高,且具有无环境污染、易 于控制、运动精度高、成本 低等优点。应用最广泛。
第4章 机器人的驱动系统
❖4.1 机器人的驱动方式 ❖4.2 液压驱动系统 ❖4.3 气压驱动系统 ❖4.4 电气驱动系统 ❖4.5 新型驱动器
精选PPT课件
1
4.1 机器人的驱动方式
4.1.1 概述
液压驱动的特点及应用

第五章移动机器人驱动 机器人技术 教学课件(共36张PPT)

第五章移动机器人驱动 机器人技术 教学课件(共36张PPT)
第十四页,共36页。
内部(nèibù)结构图
第十五页,共36页。
L298控制(kòngzhì)的逻辑真值表 5.1:
使能 端 E N
控制A (IN1)
控制 B(IN 2)
电机状态
H
L
正传
高电 L 平 H
低电 平 L*
H 同高/同低
反转 刹车
*
自然停转
第十六页,共36页。
L298驱动(qū dònɡ)电路
舵机的分类:连续旋转型舵机和180度舵机; 模拟舵机和数字舵机〔内有微控制器〕
第三十页,共36页。
舵机(duò jī)的内部结构
组成部件:小型(xiǎoxíng)直流马达;变速齿轮;反响可调电位器;电子控制板。
第三十一页,共36页。
舵机的转动原理: 控制信号进入信号调制芯片,获得直流偏
置电压。它内部有一个基准电路,产生周期 为20ms,宽度为1.5ms的基准信号,将获得 的直流偏置电压与电位器的电压比较,获得 电压差输出。最后,电压差的正负输出到电 机驱动芯片决定电机的正反转。对于180度 舵机,通过级联减速齿轮带动电位器旋转 (xuánzhuǎn),使得电压差为0,电机停止转 动;对于连续旋转(xuánzhuǎn)型舵机,电 机根据电压差的大小以一定的转速连续旋转 (xuánzhuǎn)。 舵机的控制 标准的微型伺服马达有三条控制线,分别
• 〔2〕电机内部有磁场存在(cúnzài) • 〔3〕载流的转子〔即电枢〕导体将受到电
磁力 f 的作用 f=Blia 〔左手定那么〕 • 〔4〕所有导体产生的电磁力作用于转子,
使转子以n(转/分)旋转,以便拖动机械负载
第五页,共36页。
二 直流电机的磁场(cíchǎng)

机器人驱动结构介绍

机器人驱动结构介绍

关节直接驱动方式
• DD机器人目前主要存在的问题 ①载荷变化、耦合转矩及非线性 转矩对驱动及控制影响显著,使 控制系统设计困难和复 杂.②对位置、速度的传感元件 提出了相当高的要求③需开发小 型实用的DD电机. ④电机成本 高。
驱动元件
(1) 液(气)压驱动 • 液(气)压缸 • 液(气)压马达 (2)步进电动机驱动 • 在小的机器人上,有时也用步进电机作为主驱动电机。可 以用编码器或电位器提供精确的位置反馈,所以步进电机 也可用于闭环控制 • 步进电机是通过脉冲电流实现步进的,因此每给一个脉冲 转子便转动一个步距。在精度要求不高的情况下,没有必 要加入位置反馈
机器人驱动结构
内容简介
• 驱动系统的概念 • 驱动系统的分类 • 关节直接驱动方式 • 驱动元件
驱动系统的概念
• 驱动系统主要是指驱动机械系统动作的驱动装置。根据 驱动源的不同,驱动系统可分为电气、液压和气压三种 以及把它们结合起来应用的综合系统。该部分的作用相 当于人的肌肉。
驱动系统的分类
• 电气驱动系统在工业机器人中应用得较普遍,可分为 步进电动机、直流伺服电动机和交流伺服电动机三种 驱动形式。早期多采用步进电动机驱动,后来发展了 直流伺服电动机,现在交流伺服电动机驱动也逐渐得 到应用。上述驱动单元有的用于直接驱动机构运动: 有的通过谐波减速器减速后驱动机构运动,其结构简 单紧凑。
关节直接驱动方式
• 目前中小型机器人一般采用普通的直流伺服电机、交流伺服电 机或步进电机作为机器人的执行电机.由于电机速度较高,所 以需配以大速比减速装置,进行间接传动.但是,间接驱动带 来了机械传动中不可避免的误差,引起冲击振动,影响机器人 系统的可靠性,并且增加关节重量和尺寸。直接驱动机器人也 叫作DD机器人(Direct drive robot),简称DDR.DD机器人一 般指驱动电机通过机械接口直接与关节连接. • DD机器人的特点是驱动电机和关节之间没有速度和转矩的转换

工业机器人驱动与控制系统课件

工业机器人驱动与控制系统课件

05
CATALOGUE
工业机器人典型案例分析
搬运机器人
总结词
搬运机器人是一种常见的工业机器人, 主要用于自动化生产线上的物料搬运。
VS
详细描述
搬运机器人通常配备有高精度的搬运装置 ,如夹具、吸盘等,能够实现快速、准确 的物料搬运。它们通常采用伺服电机驱动 ,具有较高的定位精度和运动控制精度。 搬运机器人的控制系统通常采用运动控制 器或PLC,能够实现复杂的搬运轨迹和动 作。
03
CATALOGUE
工业机器人控制系统
控制系统硬件组成
控制器
工业机器人控制系统的 核心,负责接收指令并
控制机器人的运动。
伺服驱动器
连接控制器和电机,接 收控制器的指令,驱动
电机运动。
传感器
检测机器人运动过程中 的位置、速度、力等参
数,反馈给控制器。
I/O接口
连接机器人与外部设备 ,实现信号的输入输出
位姿传感器
总结词
用于检测机器人的位置和姿态信息。
详细描述
位姿传感器可以检测机器人的位置、 姿态、速度等运动参数,帮助机器人 实现精确的运动控制和轨迹规划,提 高机器人的稳定性和精度。
其他传感器
总结词
包括听觉、嗅觉、味觉等其他类型的传感器。
详细描述
除了触觉、视觉和位姿传感器外,还有一些其他类型的传感器,如听觉、嗅觉、味觉等,这些传感器 能够提供更丰富的环境信息,帮助机器人更好地适应复杂的工作环境。
等,并分析其工作原理。
电动机维护与保养
提供电动机的日常维护和保养 建议,以确保其正常运行和使
用寿命。
液压驱动
液压系统组成
介绍液压系统的基本组成,包 括液压泵、液压缸、液压阀等

第五章机器人动力学ppt课件

第五章机器人动力学ppt课件

Eki
1 2
mi
T
ci
ci
1 2
i Ti i
Iiii
…1
Ek1
1 2
m1l1212
1 2
I
2
yy1 1
Ek 2
1 2
m2
(d
2 2
21
d
2 2
)
1 2
I
yy
2
21
总动能为:
Ek
1 2
(m1l12
I yy1
I yy2
m2d22 )12
1 2
m2
d
2 2
(3)系统势能 因为:
g [0 g 0]T
H (q, q) J T (q)U x (q, q) J T (q) 9q)ar (q, q)
G(q) J T (q)Gx (q)
3.关节力矩—操作运动方程 机器人动力学最终是研究其关节输入力矩与其输出的
操作运动之间的关系.由式(4)和(5),得(6) :
F M x (q)x U x (q, q) Gx (q) ……4
E p q
g(m1l1 m2d2 )c1
gm2 s1
(5)拉格朗日动力学方程 将偏导数代入拉格朗日方
程,得到平面RP机器人的动 力学方程的封闭形式:
d Ek Ek Ep
dt q q q
拉格朗日方程
1
2
(m1l12
I yy1
I yy2
m2
d
2 2
)1
2m2d21d2
m2d2 m2d212 m2 gs1
q)
1 2
qT
D(q)q
式中,D(q是) nxn阶的机器人惯性矩阵

机器人技术概论PPT完整全套教学课件精选全文完整版

机器人技术概论PPT完整全套教学课件精选全文完整版
一、 机器人的诞生
由于当时技术条件的限制,这些玩偶都是身高一米的巨型玩具。现在保留下来的最早的机器人是瑞士努萨蒂尔历史博物馆里的少女玩偶,它制作于二百年前,两只手的十个手指可以按动风琴的琴键弹奏音乐,现在还定期演奏供参观者欣赏,展示了古代人的智慧。
19世纪中叶自动玩偶分为2个流派,即科学幻想派和机械制作派,并各自在文学艺术和近代技术中找到了自己的位置。1831年歌德发表的《浮士德》,塑造了人造人“荷蒙克鲁斯”。1870年霍夫曼出版了以自动玩偶为主角的作品《葛蓓莉娅》。1883年科洛迪的《木偶奇遇记》问世。1886年《未来的夏娃》问世。在机械制作方面,1893年摩尔制造了“蒸汽人”,“蒸汽人”靠蒸汽驱动双腿沿圆周走动。
二、 现代机器人
图1-5所示为水下机器人。将机器人技术(如传感技术、智能技术、控制技术等)扩散和渗透到各个领域形成了各式各样的新机器——智能化机器,如仿生机器人、可重构机器人等。当前与信息技术的交互和融合又产生了“软件机器人”“网络机器人”等新名词,这也说明了机器人所具有的创新活力。
“工欲善其事,必先利其器”,人类在认识自然、改造自然、推动社会进步的过程中,不断地创造出各种各样为人类服务的工具,其中许多具有划时代的意义。作为20世纪自动化领域的重大成就,机器人已经和人类社会的生产、生活密不可分。世间万物,人力是第一资源,这是任何其他物质不能替代的。我们完全有理由相信,像其他许多科学技术的发明发现一样,机器人也将成为人类的好助手、好朋友。
按机械结构
和串联机器人相比较,并联机器人具有以下特点:
(1) 无累积误差,精度较高;(2) 驱动装置可置于定平台上或接近定平台的位置,这样运动部分重量轻,速度快,动态响应好;(3) 结构紧凑,刚度高,承载能力大;(4) 完全对称的并联机构具有较好的各向同性;(5) 工作空间较小。
