ABB机器人控制器概述-PPT
齐纳阻挡单元
齐纳阻挡单元是一个电路,它对输出 电压和电流设置极限值.这意味着在 危险区内,短路等情况下,短路火花 将由齐纳阻挡单元限制,使其不能产 生足够的能量使危险气体点火.
齐纳阻挡单元I/O配线
18VDC
Zener Barrier
A zener barrier is a circuit which sets a limit for voltage and current of the output. This means that in a case of short circuit etc. in the hazardous area, the spark produced will be limited by the zener barrier and not able to produce sufficient energy to cause ignition of hazardous gases.
控制系统—继电器单元ACRB
The ACRB unit serves as a central point for various functions in the control system such as emergency stop chain and run chain with associated relays and also to streamline wiring to reduce cable branching etc.
控制系统Misc.—系统指示灯板ALED
原理图
控制系统—分布式输入/输出&通讯模块
标准连接
可选连接
Standard Digital I/O The system provides connections for 16 digital inputs and 16 digital outputs for general purpose connections.
abb机器人培训ppt
练习1： 手动操纵机器人以单轴运动模式，将机器人运动到如下图所示位
置
机器人6轴的角度分别为：轴1 （0°），轴2（20°），轴3（30°），轴4（0°），轴5 （40°），轴6（0°）。
2、线性运动
机器人的线性运动是指安装在机器人第六轴法兰盘上工具的TCP在空间 中作线性运动。TCP是工具中心点Tool Center Point的简称，机器人有一个 默认的工具中心点，它位于机器人安装法兰的中心。
然后设定好系统的名称和保存的位 置后，单击“下一个”
选择机械装置，再单击“下一个”
点击“选项”，为系统添加中文选项，勾选“644-5 Chinese”点击 “确定”，点击“完成”。
系统建立完成后，可以看到右下角“控制器状态”为绿色，如下图。
目录
一、工业机器人基本认知 二、仿真软件RobotStudio的认识与安装 三、手动操纵机器人 四、创建机器人工具数据与工件坐标系 五、机器人编程技术 六、机器人程序调试与仿真
左键“IRB120_3_58_01”，选择“显示机器人工作区域”，待机器 人工作区域显示出来之后，移动小桌，使其保持在机器人的工作区域。 方法如图所示
选中“table_and_fixture_140”，在“Freehand”工具栏，单击 “移动”按钮，拖动箭头到达合适位置。
4、建立机器人系统
在完成了工作站布局以后，要为机器人创建系统，使它具有电气的特性来 完成相关的仿真操作。具体操作如图所示，首先在“基本”功能选项卡下，单 击“机器人系统”的“从布局... ...”
（7）“Add-Ins”功能选项卡，包含PowerPacs和VSTA的相关控件， 如图
➢创建基本仿真机器人工作站
基本的机器人工作站包括工业机器人及工作对象。
置
机器人6轴的角度分别为：轴1 （0°），轴2（20°），轴3（30°），轴4（0°），轴5 （40°），轴6（0°）。
2、线性运动
机器人的线性运动是指安装在机器人第六轴法兰盘上工具的TCP在空间 中作线性运动。TCP是工具中心点Tool Center Point的简称，机器人有一个 默认的工具中心点，它位于机器人安装法兰的中心。
然后设定好系统的名称和保存的位 置后，单击“下一个”
选择机械装置，再单击“下一个”
点击“选项”，为系统添加中文选项，勾选“644-5 Chinese”点击 “确定”，点击“完成”。
系统建立完成后，可以看到右下角“控制器状态”为绿色，如下图。
目录
一、工业机器人基本认知 二、仿真软件RobotStudio的认识与安装 三、手动操纵机器人 四、创建机器人工具数据与工件坐标系 五、机器人编程技术 六、机器人程序调试与仿真
左键“IRB120_3_58_01”，选择“显示机器人工作区域”，待机器 人工作区域显示出来之后，移动小桌，使其保持在机器人的工作区域。 方法如图所示
选中“table_and_fixture_140”，在“Freehand”工具栏，单击 “移动”按钮，拖动箭头到达合适位置。
4、建立机器人系统
在完成了工作站布局以后，要为机器人创建系统，使它具有电气的特性来 完成相关的仿真操作。具体操作如图所示，首先在“基本”功能选项卡下，单 击“机器人系统”的“从布局... ...”
（7）“Add-Ins”功能选项卡，包含PowerPacs和VSTA的相关控件， 如图
➢创建基本仿真机器人工作站
基本的机器人工作站包括工业机器人及工作对象。
ABB机器人介绍PPT课件
第19页/共28页
IRB340
第20页/共28页
IRB640
• 四轴机器人。 • 最大承载 160kg。 • 最大工作半径 2905mm。 • 堆垛专用机器人。
第21页/共28页
IRB640
第22页/共28页
IRB840(0)
• 龙门架机械手，工作范围很大 。 • 最大承载 12000kg。 • 常用于搬运。
第23页/共28页
IRB840(0)
第24页/共28页
IRB940
• 垂直最大承载 1300kg。 • 水平最大承载 350kg。 • 铸造行业专用机器人。
第25页/共28页
喷涂机器人
• 最大承载 5kg-35kg。 • 最大工作半径 • 机器人类型：
2813mm。
IRB 5400
IRB 540
IRB 7600/3.5-150 IRB 7600/2.55-400 IRB 7600/2.3500
第17页/共28页
IRB140
• 最大工作半径 810mm。 • 最大承载 5kg。 • 常用于焊接与喷涂。
第18页/共28页
IRB340
• 三轴或四轴 机器人。
• 最大工作半径 566mm。
• 最大承载 1kg。 • 分拣专用机器人。
ABB 机器人
全球 ABB 机器人数量超过 100,000 台。

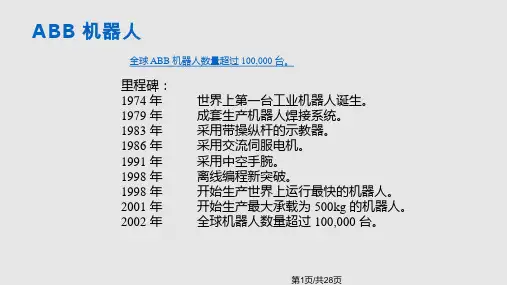

里程碑： 1974 年 1979 年 1983 年 1986 年 1991 年 1998 年 1998 年 2001 年 2002 年
世界上第一台工业机器人诞生。 成套生产机器人焊接系统。 采用带操纵杆的示教器。 采用交流伺服电机。 采用中空手腕。 离线编程新突破。 开始生产世界上运行最快的机器人。 开始生产最大承载为 500kg 的机器人。 全球机器人数量超过 100,000 台。
IRB340
第20页/共28页
IRB640
• 四轴机器人。 • 最大承载 160kg。 • 最大工作半径 2905mm。 • 堆垛专用机器人。
第21页/共28页
IRB640
第22页/共28页
IRB840(0)
• 龙门架机械手，工作范围很大 。 • 最大承载 12000kg。 • 常用于搬运。
第23页/共28页
IRB840(0)
第24页/共28页
IRB940
• 垂直最大承载 1300kg。 • 水平最大承载 350kg。 • 铸造行业专用机器人。
第25页/共28页
喷涂机器人
• 最大承载 5kg-35kg。 • 最大工作半径 • 机器人类型：
2813mm。
IRB 5400
IRB 540
IRB 7600/3.5-150 IRB 7600/2.55-400 IRB 7600/2.3500
第17页/共28页
IRB140
• 最大工作半径 810mm。 • 最大承载 5kg。 • 常用于焊接与喷涂。
第18页/共28页
IRB340
• 三轴或四轴 机器人。
• 最大工作半径 566mm。
• 最大承载 1kg。 • 分拣专用机器人。
ABB 机器人
全球 ABB 机器人数量超过 100,000 台。
里程碑： 1974 年 1979 年 1983 年 1986 年 1991 年 1998 年 1998 年 2001 年 2002 年
世界上第一台工业机器人诞生。 成套生产机器人焊接系统。 采用带操纵杆的示教器。 采用交流伺服电机。 采用中空手腕。 离线编程新突破。 开始生产世界上运行最快的机器人。 开始生产最大承载为 500kg 的机器人。 全球机器人数量超过 100,000 台。
ABB机器人培训教材.ppt11
青岛康平ABB机器人培训资料
主讲人：李志强
1、IRC5P 控制柜按钮功能介绍：
• • • 主电源开关：控制机器人系统主电源的开关。 LED 指示灯面板：显示控制系统的信息与警告。 用于故障排除。 维修接口：连接维修用PC 机的以太网接口以及 程序与参数备份用的USB 接口。 紧急按钮：按下/ 拉出按钮可在任一操作模式 下使机器人立即停止运行。要重启电机，必须 拉出按钮。然后必须按电机上电按钮。 电机开关：用于接通（1）或切断（0）机械手 轴电机的电源。电源接通时，上电按钮的指示 灯点亮。电机上电开关还可用于紧停链复位， 及在手动模式下启动运行链。 吹扫正常指示灯：启动时一个吹扫序列结束、 机器人准备运行时，向用户给出相关提示的指 示灯 模式选择开关：用于将机器人锁定在下列三个 操作模式之一：
编制Rapid 指令
着手编制Rapid 指令时，点击Instruction （指令）软键。 屏幕左栏会显示指令选用表。
•
Instructions （指令）软键被标记为选中， Rapid 程序中的黄线指示新指令的插入位置。用上/ 下箭头找到所需的Rapid 指令，然后Enter （确定）选择。需删除选用表并退出插入模式时，再一 次按Instructions （指令）软键
在生产中加载队列外作业 可从生产菜单加载程序、材料和漆刷表。该功能用于试验或维修时需要脱离作 业队列操作或需要忽略作业队列的场合。点击生产菜单中的Queue按钮（如下图红色方框） 队列参数设置如新添队列一样
状态栏
使能装置
队列按钮
•
可使用使能装置这组软键启用或禁用材料供应和喷涂装置。启 用后，软键变为有色，状态栏上的图标动态反映各装置的状态。
Shape(扇形）
漆刷测试
7、生产（队列添加）
主讲人：李志强
1、IRC5P 控制柜按钮功能介绍：
• • • 主电源开关：控制机器人系统主电源的开关。 LED 指示灯面板：显示控制系统的信息与警告。 用于故障排除。 维修接口：连接维修用PC 机的以太网接口以及 程序与参数备份用的USB 接口。 紧急按钮：按下/ 拉出按钮可在任一操作模式 下使机器人立即停止运行。要重启电机，必须 拉出按钮。然后必须按电机上电按钮。 电机开关：用于接通（1）或切断（0）机械手 轴电机的电源。电源接通时，上电按钮的指示 灯点亮。电机上电开关还可用于紧停链复位， 及在手动模式下启动运行链。 吹扫正常指示灯：启动时一个吹扫序列结束、 机器人准备运行时，向用户给出相关提示的指 示灯 模式选择开关：用于将机器人锁定在下列三个 操作模式之一：
编制Rapid 指令
着手编制Rapid 指令时，点击Instruction （指令）软键。 屏幕左栏会显示指令选用表。
•
Instructions （指令）软键被标记为选中， Rapid 程序中的黄线指示新指令的插入位置。用上/ 下箭头找到所需的Rapid 指令，然后Enter （确定）选择。需删除选用表并退出插入模式时，再一 次按Instructions （指令）软键
在生产中加载队列外作业 可从生产菜单加载程序、材料和漆刷表。该功能用于试验或维修时需要脱离作 业队列操作或需要忽略作业队列的场合。点击生产菜单中的Queue按钮（如下图红色方框） 队列参数设置如新添队列一样
状态栏
使能装置
队列按钮
•
可使用使能装置这组软键启用或禁用材料供应和喷涂装置。启 用后，软键变为有色，状态栏上的图标动态反映各装置的状态。
Shape(扇形）
漆刷测试
7、生产（队列添加）
ABB机器人介绍ppt
高度集成
自主性更强
使用范围进一步扩大
abb机器人的性能特点
03
03
安全可靠
ABB机器人具有完善的安全保护机制，能够在保障操作人员安全的同时实现高效生产。
abb机器人的优点
01
高精度的控制系统
ABB机器人采用先进的控制系统，可以确保高精度的运动轨迹和稳定的重复精度，提高生产效率。
02
强大的适应性
ABB机器人的设计使其能够适应各种不同的应用场景，无论是在工业制造、医疗、航空等领域都能发挥出色。
市场占有率
abb机器人的未来发展
06
abb机器人技术的趋势
随着工业4.0时代的到来，机器人将在制造领域发挥越来越重要的作用，提高生产效率和质量。
工业制造
机器人可以用于手术、康复训练等领域，提高医疗效率和精度，同时降低医疗成本。
医疗健康
随着人口老龄化和家庭结构的改变，机器人将在家庭服务领域发挥越来越重要的作用，提供便捷、高效的生活服务。
机器人动力学控制技术
01
ABB在机器人动力学控制技术方面一直处于领先地位，能够实现高精度的轨迹跟踪和姿态控制。
技术创新
人工智能和机器视觉技术
02
ABB将人工智能和机器视觉技术应用于机器人应用中，提高了自动化程度和生产效率。
物联网和云技术
03
ABB在物联网和云技术方面也积极布局，将机器人连接到云平台，实现远程监控、故障诊断等功能。
高可靠性设计
ABB机器人的设计注重高可靠性，采用高质量的材料和严格的生产工艺，确保机器人具有较长的使用寿命。
全面的质量保证体系
ABB建立了全面的质量保证体系，从原材料采购到售后服务，每个环节都严格把控，确保产品质量。
自主性更强
使用范围进一步扩大
abb机器人的性能特点
03
03
安全可靠
ABB机器人具有完善的安全保护机制，能够在保障操作人员安全的同时实现高效生产。
abb机器人的优点
01
高精度的控制系统
ABB机器人采用先进的控制系统，可以确保高精度的运动轨迹和稳定的重复精度，提高生产效率。
02
强大的适应性
ABB机器人的设计使其能够适应各种不同的应用场景，无论是在工业制造、医疗、航空等领域都能发挥出色。
市场占有率
abb机器人的未来发展
06
abb机器人技术的趋势
随着工业4.0时代的到来，机器人将在制造领域发挥越来越重要的作用，提高生产效率和质量。
工业制造
机器人可以用于手术、康复训练等领域，提高医疗效率和精度，同时降低医疗成本。
医疗健康
随着人口老龄化和家庭结构的改变，机器人将在家庭服务领域发挥越来越重要的作用，提供便捷、高效的生活服务。
机器人动力学控制技术
01
ABB在机器人动力学控制技术方面一直处于领先地位，能够实现高精度的轨迹跟踪和姿态控制。
技术创新
人工智能和机器视觉技术
02
ABB将人工智能和机器视觉技术应用于机器人应用中，提高了自动化程度和生产效率。
物联网和云技术
03
ABB在物联网和云技术方面也积极布局，将机器人连接到云平台，实现远程监控、故障诊断等功能。
高可靠性设计
ABB机器人的设计注重高可靠性，采用高质量的材料和严格的生产工艺，确保机器人具有较长的使用寿命。
全面的质量保证体系
ABB建立了全面的质量保证体系，从原材料采购到售后服务，每个环节都严格把控，确保产品质量。
