三相旋转磁场
三相的原理
![三相的原理](https://img.taocdn.com/s3/m/bb8caf3cf02d2af90242a8956bec0975f465a4f4.png)
三相的原理电力系统中,三相电是一种非常常见的电源形式。
它的特点是电压稳定,能够提供大量的电能,因此在工业生产中得到了广泛的应用。
那么,三相电的原理是什么呢?本文将从三相电的产生、特点和应用三个方面来讲解三相电的原理。
一、三相电的产生三相电的产生是基于旋转磁场的原理。
在三相电源中,有三个相位的交流电压,它们的频率相同,但是相位差120度。
当三个交流电压同时加在三个相位上时,就会形成一个旋转磁场。
这个旋转磁场的方向和速度取决于三个相位的电压大小和相位差。
当一个导体放置在旋转磁场中时,导体将产生感应电动势。
由于旋转磁场的方向和速度是不断变化的,所以导体上感应电动势的大小和方向也会不断变化。
这种变化产生的电动势就是三相电。
二、三相电的特点三相电有以下几个特点:1.电压稳定由于三相电的产生是基于旋转磁场的原理,因此三相电的电压稳定性非常好。
即使在负载变化较大的情况下,三相电的电压也能保持相对稳定。
2.功率大三相电提供的电能比单相电更大,因为三相电有三个相位,每个相位都可以提供电能。
在同样电压下,三相电的功率是单相电的三倍。
3.线路简单三相电的线路相对于单相电来说更简单。
因为三相电有三个相位,可以使用三根电线来传输电能。
而单相电需要使用四根电线,因此三相电的线路建设成本更低。
三、三相电的应用三相电在工业生产中得到了广泛应用。
以下是三相电的一些应用:1.电机三相电驱动的电机是工业生产中最常用的电机。
由于三相电提供的电能稳定,因此三相电驱动的电机可以提供更稳定的动力。
2.发电机三相电也可以用于发电机。
由于三相电的电能大,可以提供更多的电能。
3.变压器三相变压器是工业生产中常用的电力设备之一。
三相变压器可以将三相电的电压变换成其他电压,以满足不同设备的需求。
总之,三相电是一种非常重要的电源形式。
它的电压稳定、功率大、线路简单等特点,使得它在工业生产中得到了广泛的应用。
希望本文可以帮助大家更好地了解三相电的原理和应用。
三相旋转磁场原理
![三相旋转磁场原理](https://img.taocdn.com/s3/m/051b606bbc64783e0912a21614791711cc7979aa.png)

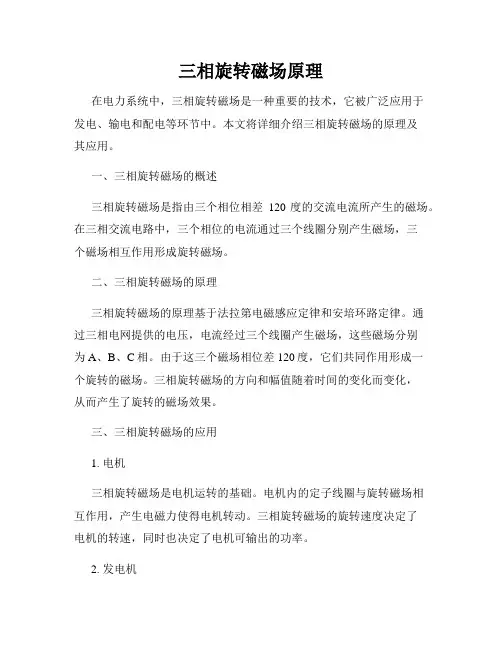

三相旋转磁场原理在电力系统中,三相旋转磁场是一种重要的技术,它被广泛应用于发电、输电和配电等环节中。
本文将详细介绍三相旋转磁场的原理及其应用。
一、三相旋转磁场的概述三相旋转磁场是指由三个相位相差120度的交流电流所产生的磁场。
在三相交流电路中,三个相位的电流通过三个线圈分别产生磁场,三个磁场相互作用形成旋转磁场。
二、三相旋转磁场的原理三相旋转磁场的原理基于法拉第电磁感应定律和安培环路定律。
通过三相电网提供的电压,电流经过三个线圈产生磁场,这些磁场分别为A、B、C相。
由于这三个磁场相位差120度,它们共同作用形成一个旋转的磁场。
三相旋转磁场的方向和幅值随着时间的变化而变化,从而产生了旋转的磁场效果。
三、三相旋转磁场的应用1. 电机三相旋转磁场是电机运转的基础。
电机内的定子线圈与旋转磁场相互作用,产生电磁力使得电机转动。
三相旋转磁场的旋转速度决定了电机的转速,同时也决定了电机可输出的功率。
2. 发电机发电机是通过机械能转换为电能的装置,其中的旋转磁场起着非常重要的作用。
通过电机或其他能源提供的机械能带动转子旋转,在转子内的线圈中产生感应电动势,进而产生电流。
这些线圈的旋转磁场与定子线圈的磁场相互作用,从而产生电能。
3. 变压器变压器是电力系统中常见的设备,其工作原理就涉及到三相旋转磁场。
变压器中的原动线圈和副动线圈通过磁场的相互作用实现电能的传递和变压。
三相旋转磁场的变化导致了原动线圈和副动线圈中的感应电动势的变化,进而改变了电能的转移和电压的变化。
4. 变频器变频器通过改变输入的三相旋转磁场的频率,实现对电机转速的调节。
变频器可用于电梯、水泵等需要调速的场合,通过改变磁场的频率来控制电机的转速,实现更加精确的控制。
综上所述,三相旋转磁场是电力系统中的一项重要技术,广泛应用于电机、发电机、变压器和变频器等设备中。
它的原理基于电磁感应定律和安培环路定律,利用三相电流产生的磁场相互作用形成一个旋转的磁场。
三相电特征
![三相电特征](https://img.taocdn.com/s3/m/35bdc46babea998fcc22bcd126fff705cc175cfb.png)
三相电特征
三相电是指在电力系统中使用的一种交流电,由三个相位的电压和电流组成。
以下是三相电的一些重要特征:
1.相位关系:三相电系统中的三个电压或电流波形之间存在120度的相位差。
这种相位差的存在对于三相电机的正常运行非常重要,因为它可以提供平稳的旋转力矩。
2.平衡性:在理想的三相电系统中,三个相位的电压和电流应该是完全平衡的,即它们的幅值相等。
不平衡可能导致电力系统中的设备过载,影响系统的稳定性。
3.旋转磁场:三相电流在电机中产生旋转磁场。
这个旋转磁场对于驱动旋转设备(例如电动机)非常重要,因为它会导致设备产生旋转力矩。
4.功率因数:三相电系统中的功率因数是一个重要的性能指标。
理想情况下,功率因数为1表示系统具有纯有功功率,而功率因数小于1表示系统中存在无功功率。
5.直流分量:三相电的波形通常包含一个零频率的直流分量。
这是由于三相电压或电流的对称性,可以通过对称分析将其分解为零频率分量和正负频率分量。
6.频率:三相电系统中通常使用的标准频率是50赫兹或60赫兹,具体取决于不同的地区和国家。
7.使用领域:三相电在电力系统中广泛应用,用于输电、配电和驱动各种电动设备。
它通常用于大型工业、商业和公共服务领域。
总体而言,三相电的特性使其在电力系统中更为高效和稳定,特别适用于需要提供旋转力矩的电动机。
三相电机旋转原理
![三相电机旋转原理](https://img.taocdn.com/s3/m/16735bf988eb172ded630b1c59eef8c75fbf95c9.png)
三相电机旋转原理三相电机是一种常见的电动机,其旋转原理是基于三相交流电的相位差引起的磁场旋转。
本文将详细介绍三相电机的旋转原理及其工作过程。
1. 三相电源供电三相电机的工作需要三相电源供电,通常是通过三相交流电源来实现。
三相交流电源由三个相位相互间隔120度的正弦波电压组成,分别称为A相、B相和C相。
这三个相电压在时间上的变化呈现出连续的周期性变化。
2. 磁场的产生在三相电机中,通常有一个固定的定子和一个旋转的转子。
定子上通常绕有三个相互间隔120度的绕组,分别与A、B、C三相电源相连。
当三相电源供电时,每个相电流都会在定子绕组中产生一个磁场。
根据右手螺旋定则,每个绕组所产生的磁场方向会根据电流的方向而确定。
由于电流的相位差,每个绕组所产生的磁场也会存在相位差。
3. 磁场旋转由于三相电源的相位差,定子绕组所产生的磁场也会存在相位差。
这个相位差会导致磁场的旋转。
以三相感应电机为例,当电机启动时,定子绕组中的A相电流先达到峰值,产生一个磁场,此时磁场的方向沿着A相电流的方向。
随着时间的推移,B相和C相电流分别达到峰值,产生的磁场方向也相应变化。
由于A、B、C三相电流的相位差,定子绕组中的磁场在空间中会旋转。
这个旋转的速度取决于三相电源的频率和电机的极对数。
4. 转子的运动转子是电机中的旋转部分,通常由一个或多个线圈组成。
当定子绕组产生的磁场旋转时,它会在转子上产生一个旋转磁场。
根据电磁感应定律,当转子中的线圈与旋转磁场相互作用时,会产生感应电动势。
根据左手螺旋定则,感应电动势会导致转子上的线圈受到一个力矩,使其开始旋转。
由于转子上的线圈通常是固定在转子上的,所以当线圈受到力矩时,整个转子也会开始旋转。
这就是三相电机旋转的基本原理。
5. 控制与运行为了实现对三相电机的旋转方向和速度的控制,需要通过控制电路来控制定子绕组的电流。
通过调节电流的相位差和大小,可以改变磁场的旋转方向和速度,从而实现对电机的控制。
三相异步电动机的转动原理旋转磁场综述
![三相异步电动机的转动原理旋转磁场综述](https://img.taocdn.com/s3/m/39c17e45a98271fe910ef9fc.png)
n
异步电动机
电机转子转动方向与磁场旋转的方向一致,
但
n n0
提示:如果
n n0
转子与旋转磁场间没有相对运动 无转子电动势(转子导体不切割磁力线) 无转子电流 无转距
5、转差率
( s ) 的概念:
转差率为旋转磁场的同步转速和电动机转速之差。即:
n0 n s 100 % n 0
异步电机运行中: 电动机起动瞬间:
s 1% ~ 9%
(转差率最大) n 0, s 1
2.定子中通入三相对称电流
(1)电路图
定子的末端(X、Y、Z)连接在一起,首端(A、B、 C)分别接入三相对称电源,三相电源相序为U、V、W, 三个绕组中就会产生三相对称电流iu、iv、iw。
(2)三相对称电流的数学表达式 以Iu 为初始相量,则:
i
A Z X Y B
iU I m sin t
iV I m sin t 120
iW I m sin t 240
C
(3)电流的波形图
(4)电流的参考方向
当电流i为正时,由首端流入尾端流出; 当电流i为负时,由尾端流入首端流出 。
()电流入
Y
A Z
i
Im
B
iU
iV
B'
S
Y
C
t 120
iV=0,iU>0,iW<0
Z'
A'
电流变化120 ,磁场旋转 60
以此类推:
i
Im
A
iU
iV
iW
C'
X'
Y'
Z
三相异步电动机的旋转磁场
![三相异步电动机的旋转磁场](https://img.taocdn.com/s3/m/39f04211ff4733687e21af45b307e87100f6f81f.png)

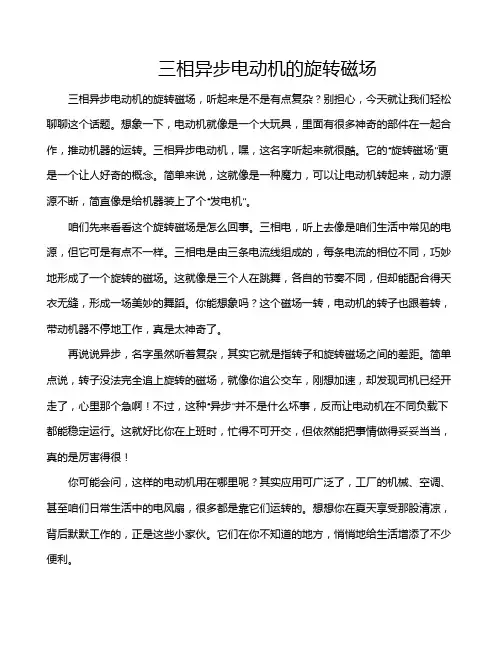

三相异步电动机的旋转磁场三相异步电动机的旋转磁场,听起来是不是有点复杂?别担心,今天就让我们轻松聊聊这个话题。
想象一下,电动机就像是一个大玩具,里面有很多神奇的部件在一起合作,推动机器的运转。
三相异步电动机,嘿,这名字听起来就很酷。
它的“旋转磁场”更是一个让人好奇的概念。
简单来说,这就像是一种魔力,可以让电动机转起来,动力源源不断,简直像是给机器装上了个“发电机”。
咱们先来看看这个旋转磁场是怎么回事。
三相电,听上去像是咱们生活中常见的电源,但它可是有点不一样。
三相电是由三条电流线组成的,每条电流的相位不同,巧妙地形成了一个旋转的磁场。
这就像是三个人在跳舞,各自的节奏不同,但却能配合得天衣无缝,形成一场美妙的舞蹈。
你能想象吗?这个磁场一转,电动机的转子也跟着转,带动机器不停地工作,真是太神奇了。
再说说异步,名字虽然听着复杂,其实它就是指转子和旋转磁场之间的差距。
简单点说,转子没法完全追上旋转的磁场,就像你追公交车,刚想加速,却发现司机已经开走了,心里那个急啊!不过,这种“异步”并不是什么坏事,反而让电动机在不同负载下都能稳定运行。
这就好比你在上班时,忙得不可开交,但依然能把事情做得妥妥当当,真的是厉害得很!你可能会问,这样的电动机用在哪里呢?其实应用可广泛了,工厂的机械、空调、甚至咱们日常生活中的电风扇,很多都是靠它们运转的。
想想你在夏天享受那股清凉,背后默默工作的,正是这些小家伙。
它们在你不知道的地方,悄悄地给生活增添了不少便利。
三相异步电动机还特别耐用,像个老黄牛,能吃苦耐劳。
一般情况下,维护起来也简单,省心又省力。
我们在用电的时候,能感受到那种源源不断的力量,正是因为这些电动机在背后默默地工作。
它们真的是现代工业的脊梁,辛勤而又不可或缺。
跟任何东西一样,三相异步电动机也有它的局限性。
比如说,启动时需要一段时间才能达到全速,这让某些应用场合可能就得考虑其他方案。
但即便如此,这种电动机的优点依然盖过了缺点,依然是各行各业的热门选择。
三相交流电产生的旋转磁场
![三相交流电产生的旋转磁场](https://img.taocdn.com/s3/m/97fc14af83c4bb4cf7ecd1ea.png)
精心整理
三相交流电产生的旋转磁场
Three-phaseRotatingMagneticField
应用最广泛的电动机就是三相交流电动机,三相交流电动机是用三相交流电产生的旋转磁场来带动电机转子旋转的。
三相交流电由A 、B 、C 三相组成,按每个交流周期360度算,每相间距120度,下面是三相交流电波形图,黄色为A 相波形,绿色为B 相波形,红色为C 相波形,我国使用的三相交流电频率是50赫兹。
三相交流电波形图
C 三相CZ 是C B C 相电流其第2第3第4第550周。
三相交流电与旋转磁场箭头动画
以上动画是用箭头来表示旋转磁场的方向与大小,三相交流电产生旋转磁场的动画还有用磁力线表示的动画,下图为用磁力线表示的动画截图
三相交流电与旋转磁场磁力线动画截图
下面请观看三相交流电与旋转磁场磁力线的动画
三相交流电与旋转磁场磁力线动画
以上图片与动画中定子的三相绕组是独立的,实际应用中三相绕组是按三角形或星形接法。
需要改变旋转磁场的方向时,只需将接入的三相交流电中任意两相进行交换,旋转磁场就会向相反的方向旋转。
三相异步电动机旋转磁场的形成原理
![三相异步电动机旋转磁场的形成原理](https://img.taocdn.com/s3/m/e9f98b5afbd6195f312b3169a45177232f60e407.png)
三相异步电动机旋转磁场的形成原理
三相异步电动机的旋转磁场形成原理涉及到电流和磁场的相互作用。
首先,电动机的定子部分由三组线圈组成,它们分别对应于三相交流电源的三个相位,每组线圈之间有120度的相位差。
当三相交流电源接通后,这三组线圈中的电流开始流动,并产生磁场。
具体来说,当电流在定子线圈中流动时,根据电磁感应原理,这些电流会产生磁场。
由于三相电流之间有相位差,因此产生的磁场之间也会相互作用,形成一个旋转的磁场。
这个旋转磁场的转速与电源的频率以及电动机的设计有关。
另一方面,电动机的转子部分由导体材料制成,它开始感受到旋转磁场的作用力。
由于转子上的导体是可以移动的,因此它会跟随旋转磁场一起旋转,从而使电动机实现旋转运动。
值得注意的是,定子磁场与转子磁场之间的转速通常是不相同的,这是为了保证电动机能够持续地产生电磁力矩。
如果定子磁场与转子磁场转速相同,就不会产生电磁力矩,电动机也就无法转动。
以上就是三相异步电动机旋转磁场的形成原理。
如果想要了解更多关于三相异步电动机的信息,建议查阅相关书籍或咨询专业人士。
三相交流电产生的旋转磁场
![三相交流电产生的旋转磁场](https://img.taocdn.com/s3/m/00a12b681711cc7931b716cd.png)
三相交流电产生的旋转磁场Three-phase Rotating Magnetic Field应用最广泛的电动机就是三相交流电动机,三相交流电动机是用三相交流电产生的旋转磁场来带动电机转子旋转的。
三相交流电由A、B、C三相组成,按每个交流周期360度算,每相间距120度,下面是三相交流电波形图,黄色为A相波形,绿色为B相波形,红色为C相波形,我国使用的三相交流电频率是50赫兹。
三相交流电波形图三相交流电通过三相绕组来产生旋转磁场,三相绕组由三个嵌在电动机定子铁芯上的线圈组成,下面是一个三相交流电动机模型的定子,在定子内圆有6个嵌线槽,分别嵌有A、B、C三相线圈,三个线圈按120度分布,黄色线框AX是A相线圈,绿色线框BY是B相线圈,红色线框CZ是C相线圈。
线框的A、B、C端为线圈入端,X、Y、Z端为线圈出端。
三相绕组示意图在三个线圈通上三相交流电后,在定子铁芯中间会形成一个旋转磁场,下图展示三相交流电与旋转磁场的动画截图。
在A相线圈端口输入的是A相电流IA,在端口有箭头标明电流的方向;在B相线圈端口输入的是B相电流IB,在端口有箭头标明电流的方向;在C相线圈端口输入的是C相电流IC,在端口有箭头标明电流的方向。
在定子铁芯中间有A相电流形成的黄色磁场箭头,其长度代表磁场强度,指向为磁场的方向;同样绿色与红色箭头分别代表B相与C相的磁场强度与方向;紫蓝色的箭头是A、B、C三相的合成磁场,其长度代表磁场强度,指向为磁场的方向。
在动画中可看到三相电流的变化、三相磁场的变化及合成的旋转磁场。
这里展示五幅截图,以A相起点为0度,第1幅是是0度的截图:三相交流电与旋转磁场动画截图(0度)第2幅是是105度的截图:三相交流电与旋转磁场动画截图(105度)三相交流电与旋转磁场动画截图(180度)第4幅是是255度的截图:三相交流电与旋转磁场动画截图(225度)三相交流电与旋转磁场动画截图(300度)交流电每变化一周磁场旋转一周,输入的三相交流电是50赫兹,产生的旋转磁场是每秒50周。
三相异步电动机旋转磁场的转速
![三相异步电动机旋转磁场的转速](https://img.taocdn.com/s3/m/50c44c09f011f18583d049649b6648d7c1c708ea.png)
三相异步电动机旋转磁场的转速引言三相异步电动机是一种常见的电动机类型,其工作原理基于旋转磁场的产生和作用。
本文将深入探讨三相异步电动机旋转磁场的转速,并解释其相关概念和影响因素。
三相异步电动机简介三相异步电动机是指通过交流电源供电,并在定子中产生旋转磁场,从而带动转子旋转的一种电动机。
其构造主要由定子、转子和末级环短路器等组成。
通过交变电源的交变磁场作用于定子线圈,产生旋转磁场驱动转子旋转。
旋转磁场的生成三相异步电动机中的旋转磁场通过交变电流在定子线圈中产生。
定子线圈布局定子线圈通常采用三角形布局,即三个线圈均匀分布在整个定子周围,每个线圈相隔120度。
交变电流的三相式在三相异步电动机中,定子线圈接收三相交流电源供电。
三相电流是通过配电系统提供的电源,具有不同的相位和幅值。
旋转磁场的形成由于三相电流的不同相位,定子线圈中的每个线圈在不同时间点上都会受到不同大小的电流冲击。
这种电流冲击产生的磁场围绕线圈形成旋转磁场。
通过定子线圈的布置和三相电流的不同相位,旋转磁场可以持续地形成和维持。
旋转磁场的转速三相异步电动机中的旋转磁场转速与电源频率和极对数有关。
电源频率的影响三相异步电动机通常使用50Hz或60Hz的电源供电。
电源频率决定了电流的变化速度,从而影响了旋转磁场的旋转速度。
频率越高,旋转磁场的旋转速度越快;频率越低,旋转磁场的旋转速度越慢。
极对数的影响三相异步电动机的极对数指的是定子线圈中的磁极数目。
极对数决定了旋转磁场的旋转速度。
极对数越多,旋转磁场的旋转速度越慢;极对数越少,旋转磁场的旋转速度越快。
旋转磁场转速的计算三相异步电动机的旋转磁场转速可以通过以下公式计算:n = 120f / p其中,n表示旋转磁场的转速(单位为转每分钟),f表示电源频率(单位为赫兹),p表示极对数。
影响旋转磁场转速的因素除了电源频率和极对数,还有其他因素会影响三相异步电动机的旋转磁场转速。
负载负载是指电动机所带动的机械负荷。
三相异步电机旋转磁场
![三相异步电机旋转磁场](https://img.taocdn.com/s3/m/7c16cd215bcfa1c7aa00b52acfc789eb172d9ee6.png)
三相异步电机旋转磁场哎呀,今天咱们聊聊三相异步电机里的旋转磁场。
你可能觉得这名字听起来有点复杂,其实没那么难。
想象一下,电机就像是一台能干的小老虎,动力十足,转得飞快。
可它的秘密武器就是那旋转的磁场,嘿,这可是电机的灵魂所在。
咱们就从这个磁场说起吧。
你知道吗,三相电其实就是三根电线,各自传输着电流。
把这三根电线接在一起,就形成了一个神奇的旋转磁场。
就好比三个人手拉手,围成一个圈,咔嚓一下就开始转起来。
这旋转的速度,跟电流的频率有关,简单说就是“转得快慢由电流来决定”。
真是巧妙无比啊!这个磁场真是不简单。
它不仅能转,还能和电机内部的转子进行互动。
想象一下,转子就像一位舞者,跟着旋转磁场的节奏舞动。
磁场一转,转子也跟着“嗖”地一下就动起来。
没错,这就是电机工作的原理,简单又有趣吧!转子上有个东西叫“感应电流”,就像魔法一样,从磁场中得到力量,瞬间就能让电机跑起来,真是妙不可言。
咱们再来聊聊这个旋转磁场的特点。
它是个“心态好”的家伙,运行得非常平稳。
就像一辆好车,马达运转的时候,发动机的声音是那样悦耳。
旋转磁场也一样,不管外界环境多复杂,它都能保持稳定。
这就让电机的工作效率特别高,简直就是个不折不扣的“工作狂”。
这种高效率还意味着电机能省电,简直是为环保事业做出了贡献。
不过,旋转磁场也有它的小脾气。
它对电源的要求可高了,得是三相电,单相电可不行。
这就像你要跳舞,必须得有伴,单打独斗可不行。
如果不满足条件,电机就可能无法启动,搞得人心慌慌的。
就好比人吃了不合适的食物,结果肚子不舒服,哎,这可就麻烦了。
咱们还得说说这旋转磁场在实际应用中的表现。
它可是在各种场合大显身手,像风扇、电动机、甚至是洗衣机,都离不开它的陪伴。
想象一下,家里那个“哐哐”作响的洗衣机,背后默默支持它的,正是这旋转磁场。
没了它,洗衣机可就变成了一堆废铁,谁还会愿意天天手洗啊?再说,这个旋转磁场还带动了许多技术的发展。
就像一颗火种,点燃了整个工业革命。
三相交流电产生旋转磁场原理
![三相交流电产生旋转磁场原理](https://img.taocdn.com/s3/m/3512ef8309a1284ac850ad02de80d4d8d05a0158.png)
三相交流电产生旋转磁场原理
三相交流电产生旋转磁场的原理是由三个相位的交流电流所引起的。
三相交流电由三个相位的正弦电流组成,每个相位的电流相位相差120度。
这三个相位的电流在空间上形成一个磁场,其中磁场的矢量随着时间的变
化而旋转,从而形成了一个旋转磁场。
在了解三相交流电产生旋转磁场的原理之前,我们先来了解一下磁场
的基本原理和电流的作用。
磁场是由电流产生的,当电流通过导线时,会生成一个环绕导线的磁场。
磁场的强度和方向主要由电流的大小和方向决定,具体符合右手螺旋
规则。
当这三个相位电流通过三个电机绕组时,每个电机绕组都会产生一个
磁场。
由于这三个相位电流的相位差,这三个磁场也存在相位差。
当电机绕组中的电流变化时,即电流的方向和大小发生变化,磁场也
跟随变化。
由于每个相位电流的正弦波形状的特性,电流变化导致所产生
的磁场随时间的变化也是正弦波形状。
这样,这三个磁场的变化会形成一个旋转磁场,具体环绕电机绕组。
这是因为不同的磁场在不同的时间点处于不同的相位,它们的合成将导致
一个旋转的磁场。
这个旋转的磁场进一步传递给电机的转子,使得转子在磁场的作用下
也出现旋转。
这样,通过在不同的相位电流的作用下,电机的转子会以一
定的速度旋转。
三相交流电产生旋转磁场的原理是基于对不同相位电流和磁场的合理组合。
这种组合使得磁场按照一定的速度旋转,从而产生旋转磁场。
这个旋转磁场进一步作用于电机的转子,使得转子旋转,并实现了动力传输和功效的实现。
三相电 原理
![三相电 原理](https://img.taocdn.com/s3/m/2ad8507a5b8102d276a20029bd64783e08127d56.png)
三相电原理
三相电是指由三个相位相差120度的电压源组成的电系统。
它是交流电的一种形式,广泛应用于电力系统和各种电动设备中。
三相电的基本原理是基于旋转磁场的产生和利用。
当三个相位的正弦波电压同时加在一个三相电动机的线圈上时,由于相位差120度,每个线圈将会在不同的时间点上获得最大的电压。
这样,线圈会在时间上形成一个旋转的磁场。
这个旋转磁场会与电动机中的固定磁体相互作用,从而产生吸引力和排斥力。
由于三个相位分别位于不同的位置,各个线圈将会在不同的时间点上达到最大的吸引力或排斥力。
这样,电动机就会产生一个旋转力矩,从而驱动机械装置运转。
三相电的优点在于它能够提供更高的功率和更平稳的电流。
相比于单相电,三相电可以通过组合不同相位的电压来提供更大的电流。
这使得三相电在电力输送和大型电动设备中具有显著的优势。
此外,三相电还可以有效地传输电能。
在三相电系统中,三个相位的电压可以被联接成星形或三角形。
这种连接方式可以降低电线的电流和电阻损耗,并提高能源的传输效率。
综上所述,三相电利用旋转磁场的原理,通过不同相位的交流电压产生旋转力矩,从而驱动电机运转。
它具有高功率、平稳电流和高效能传输的优点,在电力系统和各种电动设备中得到广泛应用。
三相交流电产生的旋转磁场
![三相交流电产生的旋转磁场](https://img.taocdn.com/s3/m/8a0f2446192e45361066f588.png)
三相交流电产生的旋转磁场This model paper was revised by the Standardization Office on December 10, 2020三相交流电产生的旋转磁场Three-phase Rotating Magnetic Field应用最广泛的电动机就是三相交流电动机,三相交流电动机是用三相交流电产生的旋转磁场来带动电机转子旋转的。
三相交流电由A、B、C三相组成,按每个交流周期360度算,每相间距120度,下面是三相交流电波形图,黄色为A相波形,绿色为B相波形,红色为C相波形,我国使用的三相交流电频率是50赫兹。
三相交流电波形图三相交流电通过三相绕组来产生旋转磁场,三相绕组由三个嵌在电动机定子铁芯上的线圈组成,下面是一个三相交流电动机模型的定子,在定子内圆有6个嵌线槽,分别嵌有A、B、C三相线圈,三个线圈按120度分布,黄色线框AX是A相线圈,绿色线框BY是B 相线圈,红色线框CZ是C相线圈。
线框的A、B、C端为线圈入端,X、Y、Z端为线圈出端。
三相绕组示意图在三个线圈通上三相交流电后,在定子铁芯中间会形成一个旋转磁场,下图展示三相交流电与旋转磁场的动画截图。
在A相线圈端口输入的是A相电流IA,在端口有箭头标明电流的方向;在B相线圈端口输入的是B相电流IB,在端口有箭头标明电流的方向;在C相线圈端口输入的是C相电流IC,在端口有箭头标明电流的方向。
在定子铁芯中间有A相电流形成的黄色磁场箭头,其长度代表磁场强度,指向为磁场的方向;同样绿色与红色箭头分别代表B相与C相的磁场强度与方向;紫蓝色的箭头是A、B、C三相的合成磁场,其长度代表磁场强度,指向为磁场的方向。
在动画中可看到三相电流的变化、三相磁场的变化及合成的旋转磁场。
这里展示五幅截图,以A相起点为0度,第1幅是是0度的截图:三相交流电与旋转磁场动画截图(0度)第2幅是是105度的截图:三相交流电与旋转磁场动画截图(105度)第3幅是是180度的截图:三相交流电与旋转磁场动画截图(180度)第4幅是是255度的截图:三相交流电与旋转磁场动画截图(225度)第5幅是是300度的截图:三相交流电与旋转磁场动画截图(300度)交流电每变化一周磁场旋转一周,输入的三相交流电是50赫兹,产生的旋转磁场是每秒50周。
三相感应电机定子旋转磁场的转速计算公式
![三相感应电机定子旋转磁场的转速计算公式](https://img.taocdn.com/s3/m/67f8f691dc3383c4bb4cf7ec4afe04a1b071b08b.png)
三相感应电机定子旋转磁场的转速计算公式转速公式可以通过如下步骤推导得到:
1.定子旋转磁场的转速与电源频率相关。
感应电机的定子电流是由交流电源提供的,其频率为f(单位Hz)。
定子旋转磁场的转速与电源频率成正比,可表示为:
Ns=f/p
其中,Ns为定子旋转磁场的转速(单位rpm),f为电源频率(单位Hz),p为极对数。
2.定子旋转磁场的转速与极对数相关。
极对数是描述定子和转子磁极数目的参量。
定子旋转磁场的转速与极对数成反比,可表示为:Ns=K*f/p
其中,K为常数,与电源频率的单位和转速单位相关。
3.定子旋转磁场的转速与极对数的倍数相关。
定子旋转磁场的转速与极对数的倍数成正比,可表示为:
Ns=K*m*f/p
其中,m为极对数的倍数。
4.定子旋转磁场的转速与电机的极数相关。
电机的极数是描述电机磁极数目的参量。
定子旋转磁场的转速与电机的极数成正比,可表示为:Ns=K*m*f/q
其中,q为电机的极数。
根据以上推导,定子旋转磁场的转速计算公式为:
Ns=K*m*f/q
其中,Ns为定子旋转磁场的转速(单位rpm),f为电源频率(单位Hz),m为极对数的倍数,q为电机的极数。
K为常数,与电源频率的单位和转速单位相关。
需要注意的是,由于电源频率和电机的极数一般是已知的,转速公式可以简化为:
Ns=K'*m
其中,K'为常数。
上述转速公式是理想情况下的推导结果,实际应用中可能还需要考虑转子滑差等因素对转速的影响。
最新三相异步电动机的转动原理-旋转磁场
![最新三相异步电动机的转动原理-旋转磁场](https://img.taocdn.com/s3/m/8227f9bedd88d0d233d46af3.png)
磁铁
n0
N
f
n
e i
S
闭合 线圈
磁极旋转
导线切割磁力线产生感应电动势
e B l v
磁感应强度 导线长度 闭合导线产生电流 i 通电导线在磁场中受力
用右手,先让大拇指 与四指垂直,让磁感 (右手定则)线垂直穿过手心,大 拇指的指向与导线 运动方向一致,那么 四指的指向就是感 切割速度 应电流的方向.
B'
S
Y
C
t 120
iV=0,iU>0,iW<0
Z'
A'
电流变化120 ,磁场旋转 60
以此类推:
i
Im
A
iU
iV
iW
C'
X'
Y'
Z
N
B
t
S
S
N
A'
Y
180
X
B'
C
t 360
iU=0,iV<0,iW>0
Z'
电流变化一个周期,旋转磁场在空间转了1/2转
n0 60 f (转/分)
t
n0
Y C
N
A Z B X
60
A
N
Y
CS
Z B
Y C
S
A
Z B X
S
N
X
极对数和转速的关系:
A Y' A
Z
C'
X'
N
B
30
C S'
NZ
n0
S
三相异步电动机旋转磁场的产生
![三相异步电动机旋转磁场的产生](https://img.taocdn.com/s3/m/b2cb716da9956bec0975f46527d3240c8447a133.png)
三相异步电动机旋转磁场的产生
三相异步电动机的旋转磁场是由三组交流电流在电机绕组中产生的。
当三相电源的电压施加到电机绕组上时,其中一组电流通过绕在
电机定子上的三相绕组,产生一个旋转磁场。
这个旋转磁场会在电机
转子上感应出一个感应磁场,这个感应磁场会追随旋转磁场一起旋转。
由于旋转磁场与转子的相对运动,感应磁场的相对运动速度将产生一
个涡流,这个涡流产生的反磁场将抑制旋转磁场,这种相互作用会导
致电机运转。
三相定子绕组中产生的旋转磁场的转速
![三相定子绕组中产生的旋转磁场的转速](https://img.taocdn.com/s3/m/04b43d00cec789eb172ded630b1c59eef8c79a8e.png)
三相定子绕组是一种用于电气和电子设备的高性能电动机,它通过三相线圈的不同电流相位实现电机的旋转。
当三相磁通交流电流运行以适当的磁通、电压和频率,三相定子绕组就会产生旋转磁场,推动转子旋转,从而实现驱动。
由于定子绕组中的每个相位电流都不同,它会产生三相系统中的相位差,在两个相位的旋转磁场中也会产生转动的空间差,从而实现旋转磁场的转动。
因此,三相定子绕组产生的旋转磁场的转速与电机的输入电压和电流有关。
这意味着,只要电机输入的功率水平、电压和电流都是稳定的,从而保持电机的转速就会相应地产生旋转磁场,它的转速也会随着输入电流和电压的变化而变化。
而三相定子绕组产生的旋转磁场的转速,通常受电机功率调节器的调节。
通过不同的调节方式,它能够帮助调节和稳定电机的转速,其转速也随着调节器调节而发生变化。
此外,三相定子绕组产生的旋转磁场转速也会受到力学约束。
比如,在发电机运行时,机械负载或机械补偿器都会限制电机的转速。
这意味着,当电机驱动机械补偿器时,调节器调节的输入电流和电压不能使定子绕组的旋转磁场越过机械限制的最大转速,从而影响旋转磁场的转速。
综上所述,三相定子绕组产生的旋转磁场的转速与电机的输入电压和电流有关,同时也受到电机调速和机械约束的限制。
因此,只要保持输入电流和电压的正常运行和机械约束,就可以控制和维护旋转磁场的转速,保持电机正常工作。
三相异步电动机旋转磁场的形成条件
![三相异步电动机旋转磁场的形成条件](https://img.taocdn.com/s3/m/c481ecc318e8b8f67c1cfad6195f312b3169eb61.png)
三相异步电动机旋转磁场的形成条件答案:
交流电动机要旋转需要2个条件:
第一,存在一个主动旋转的磁场;
第二,存在一个被这个主动旋转的磁场驱动的磁场。
三相异步电动机的定子绕组就是用来产生旋转磁场的。
我们知道,三相电源相与相之间的电压在相位上是相差120度的,三相异步电动机定子中的三个绕组在空间方位上也互差120度,这样,当在定子绕组中通入三相电源时,定子绕组就会产生一个旋转磁场,定子绕组产生旋转磁场后,转子导体(鼠笼条)将切割旋转磁场的磁力线而产生感应电流,转子导条中的电流又与旋转磁场相互作用产生电磁力,电磁力产生的电磁转矩驱动转子沿旋转磁场方向旋转起来。
转子和旋转磁场的速度差越大,转子电流就越大,2个磁场的作用就越强烈。
随着转速的提高,转子电流越来越小,但是绝不能没有。
这就造成了,转子转速必须和同步转速有一定的差值,来维持旋转磁场切割转子导体。
以维持转子的持续转动。
这个转速的差,与同步转速的比值就是转差率。
异步电机转速永远达不到同步转速,所以叫异步电机。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
12131057 陈管杰
三相旋转磁场
【实验目的】
了解磁场的叠加性,电磁感应及电动机原理。
三相旋转磁场
【操作与现象】
1.打开电源开关,给三对线圈通以380伏交流电,先将一个钢球放入磁场中心,观察其转动情况;
2. 放入另一个钢球,观察两个钢球转动和相互作用的情况;
3. 实验结束,定时器将自动关闭电源。
【实验原理】
定子有三个线圈绕组,接通电源后,在绕组中有对称的三相电流流过(“对称”是指各相电流的幅值相等,相位差为120°),三对线圈通以交流电后产生旋转磁场,金属球在旋转磁场中发生电磁感应产生涡流。
图29-2 各相电流随时间变化的曲线和向量图
这三个相位不同的变化电流感应在定子中心产生的
磁场有下列关系:
()j t B B m A +=0sin ω
()()︒-︒︒-=30sin 30cos 120sin j i t B B m B ω
()()︒-︒-︒-=30sin 30cos 240sin j i t B B m C ω
则合成的磁场为三者的矢量和,即
()2sin cos 3t j t i B B B B B m C B A ωω+-=++= 在直角坐标系中,B 的方向为t tg ω-。
可见B 是一个旋转的磁场,它以角速度ω在平面内旋转,即合成了一个旋转磁场,以三相交流电频率ω旋转。
因此放入两个钢球后,两个钢球相当于两个转子,旋转磁场切割转子导体,使转子产生感应电流,再由感应电流产生力矩,其方向同旋转磁场。
若两个小球被同相磁极磁化,则会产生排斥分开;被异相磁极磁化则分相互吸引,由于三相磁场方向的不断变化,实验中会观察到两个小钢球不断地合拢与分开。
【注意事项】
易受磁场作用的物品要远离仪器。
【应用实例】
三相异步电动机中就有旋转磁场,是电能和转动机械能之间相互转换的基本条件。
图29-3 磁场的向量图。
