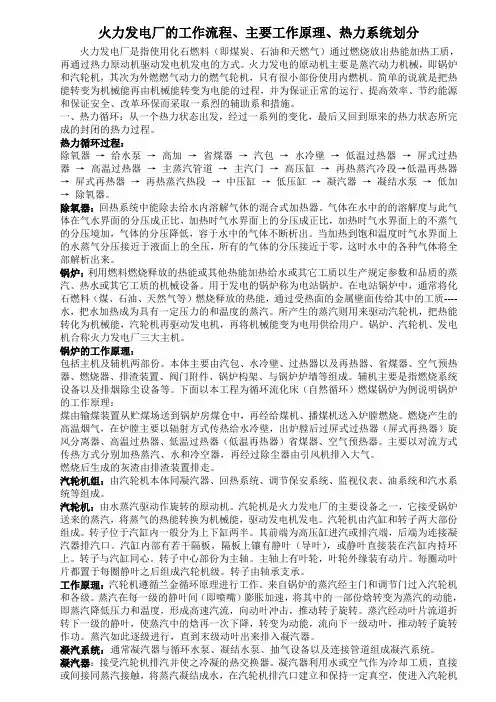

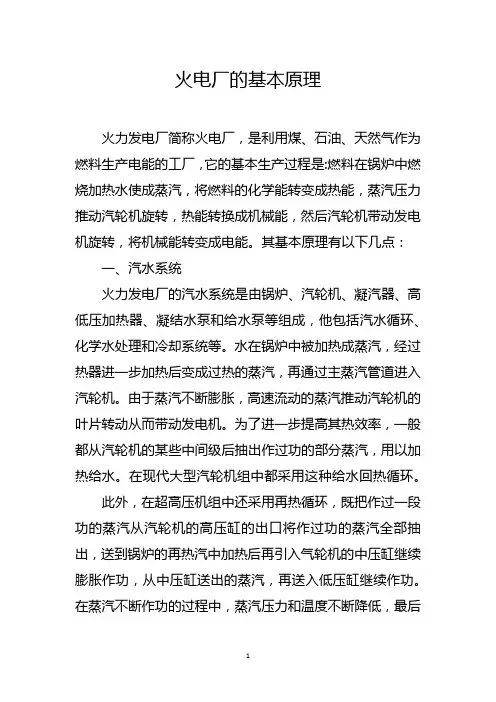

火力发电厂生产流程与原理

制粉系统：原煤仓→给煤机→磨煤机→粗粉分 离器→细粉分离器→煤粉仓→给粉机→燃烧 器→炉膛；
song
7
路漫漫其修远兮,
吾将上下而求索
风烟系统与灰渣系统
风烟系统：（风）吸风口→冷风道→送风机→暖风
器→空预器→热风道→磨煤机 →粗分器→细分器→排粉机→燃烧器→炉膛；
（烟）炉膛→屏过→对流过热器→省煤器→空预器→ 除尘器→引风机→烟囱→大气。 （图）
song
5
路漫漫其修远兮,
吾将上下而求索
4、电厂汽水系统

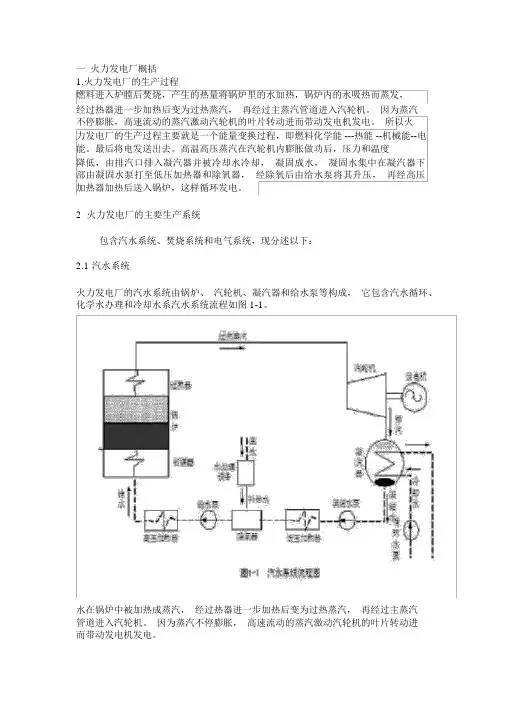

电厂基本汽水系统流程（朗肯循环）：给水→锅炉→过热蒸 汽→汽轮机→凝汽器→给水泵→给水送入锅炉。
锅炉
汽轮机
发电机
给水泵
凝汽器
song
6
路漫漫其修远兮,
吾将上下而求索
5、燃料、燃烧系统
输煤及燃运系统：运输→卸煤装置→煤场→碎 煤机→皮带→原煤仓；
静止部分：汽缸、隔板、喷嘴、轴承和轴封等；
转动部分：叶片、叶轮和轴等；
配汽机构：主蒸汽导管、自动主汽门、调节阀等
汽轮机的工作过程：蒸汽→喷嘴→冲动叶片转动
2、调节保安油系统：调速器、油泵、油箱等
3、凝汽及抽气设备：凝汽器、凝结水泵、抽气器、 循环水泵和冷却塔等
4、回热加热系统：高、低压加热器和除氧器等
❖ 中低压: 3.4MPa，435℃, 6\12\25\50MW， ❖ 高压： 9.8MPa， 540℃， 50\100MW， ❖ 超高压:13.7MPa，535/535℃， 125\200MW， ❖ 亚临界：16.2MPa，540/540℃ ，300\600MW， ❖ 超临界：24MPa，538/566℃ 600\800MW， ❖ 超超临界电厂： 28MPa以上 ❖ 我国现正研制1000MW级的超临界机组
火力发电厂生产流程与 原理
路漫漫其修远兮, 吾将上下而求索
2020年4月11日星期六
主要内容
一、火力发电厂生产概述 二、锅炉设备及组成 三、汽轮机设备及组成 四、火电厂热力系统 五、发电厂的主要技术经济指标 六、高效火力发电新技术
song
2
路漫漫其修远兮,
吾将上下而求索
1.火电厂的分类（按蒸汽参数）与容量
路漫漫其修远兮,
吾将上下而求索
3、锅炉设备的组成
锅炉本体：燃烧器、炉膛、烟道、汽包、下降管、水 冷壁、过热器、再热器、省煤器及空气预热器等组 成；
辅助设备：送引风机、给煤机、磨煤机、排粉机、除 尘和脱硫设备、烟囟等。（图）
song
11
路漫漫其修远兮,
吾将上下而求索
三、汽轮机设备及组成
1、汽轮机本体：
定子：由铁芯、绕组和外壳等组成，铁芯由环形硅钢 片叠压而成；水内冷
励磁机：向发电机转子绕组提供直流励磁电源；
song
13
路漫漫其修远兮,
吾将上下而求索
四、发电厂热力系统
1、锅炉汽水系统：主给水管→给水操作台→省煤器 →汽包→下降管→下联箱→水冷壁→汽包→过热器 →锅炉主汽门（或集汽联箱）出口。
2、主蒸汽系统及再热蒸汽系统 ：（主蒸汽）锅炉主 汽门（或集汽联箱）→主蒸汽管→汽机自动主汽门 之前 ；
so源自文库g
3
路漫漫其修远兮,
吾将上下而求索
2、火电厂生产过程示意图
song
4
路漫漫其修远兮,
吾将上下而求索
3、火电厂的系统构成
（1）汽水系统，由锅炉、汽轮机、凝汽器、水泵、加 热器及其管路组成；
（2）燃料、燃烧系统，包括：输煤系统、制粉系统、 烟风系统和除灰除尘系统；
（3）其它辅助热力系统 （4）电气系统
（或除氧器或疏水箱）
11、锅炉燃烧系统分析
燃运系统： 制粉系统 ： 风烟系统 ：
灰渣系统 ：
song
17
路漫漫其修远兮,
循环水进水管→凝汽器→循环水出水管（汽机车间 范围内）
9、 排污利用系统
锅炉汽包→连续排污管→连续排污扩容器→（汽）除氧器
下联箱→定排污管→ → ┕→（水）定期排污扩容器
song
16
路漫漫其修远兮,
吾将上下而求索
10、 辅助蒸汽系统及补充水系统
（1）辅助蒸汽联箱及其相连接的管路和设备 （2）化学车间除盐水箱→补水箱→补水泵→凝汽器
灰渣系统：（炉渣）炉膛冷灰斗→除渣装置→冲灰
沟→灰渣泵→输灰管→灰场。
（飞灰）除尘器→集灰斗→除灰装置→运灰车→灰加 工厂。
song
8
路漫漫其修远兮,
吾将上下而求索
二、锅炉设备及组成
作用：
1、锅炉容量与蒸汽参数
锅炉容量：每小产生的蒸汽量（t/h） 蒸汽参数：锅炉出口过热蒸汽压力和温度
容量（t/h） 蒸汽参数
泵→高压给水管→高加→主给水管。 6、 回热抽汽系统和加热器疏水系统：汽机抽汽管路
→各回热加热器（高加、低加、除氧器）→ 疏水管 路→疏水回收设备.示意图。（300MW图）
song
15
路漫漫其修远兮,
吾将上下而求索
7、抽空气系统
（低压加热器、凝结水泵）→凝汽器→抽真空设备 和系统 。
8、 循环冷却水系统
（再热蒸汽）汽机高压缸出口→再热器冷段管→再热 器→再热器热段管→汽机中压缸进口 。
song
14
路漫漫其修远兮,
吾将上下而求索
3、主凝结水系统
凝汽器→凝结水泵→轴封冷却器→低加→除氧器。
4、 除氧器系统：除氧器及其相连的所有管路和附
件（安全门，水位计等）。 5、主给水系统：除氧水箱下水管→低压给水管→给水
song
12
路漫漫其修远兮,
吾将上下而求索
5、汽轮机分类与型号
汽轮机分类（按热力过程）：凝汽式N、背压式B、调 整抽汽式CC、中间再热式汽轮机。
汽轮机的型号：如N200-130/535/535
N300-16.7/538/538
6、汽轮发电机与励磁机
转子：有良好导磁性能的合金钢制成，绕组外接直流 励磁电源，产生磁场；氢（水）内冷
锅炉热效率：蒸汽在炉内吸热量占燃料发热量的百 分比。电站锅炉一般在90%以上。
锅炉型号：如HG670/13.7—540/540—7 HG----哈尔滨锅炉厂； DG----东锅；SG---上锅；WG---武锅；BG---北锅 锅炉分类（按水循环方式）：自然循环炉，强制循环
炉，复合循环炉等。
song
10
汽机功率(MW)
420
13.8Pa(540/540 )
125
670 1025 2008
13.8Pa(540/540 )
200
16.8Pa(540/540 )
300
16.8Pa(540/540 )
600
炉型
煤粉炉 煤粉炉 煤粉炉（引） 煤粉炉
song
9
路漫漫其修远兮,
吾将上下而求索
2、锅炉热效率与锅炉型号
