同步器使用技巧
32口同步器使用说明
32口同步器使用说明
键盘鼠标同步器,可以实现将一套键鼠的信息同时发给多台电脑,适用于游戏,教学,测试等领域。
由于采用了迈拓维矩绝对同步技术,鼠标在多台电脑画面完全一致,这一特点,在游戏领域非常重要。
鼠标正常工作模式。
1、同步工作模式(同步器加电后的默认模式)依次按下鼠标左键、中键、右键,再依次松开鼠标中键、左键、右键进入此次模式。
2、DN模式
按下鼠标中键、右键、再依次松开鼠标右键、中键进入此模式。
(游戏中人物转动非常快,可以通过进入DN模式解决)键盘切换功能。
(一)实现一台或全部电脑有效通过小键盘的“*”键+小键盘的“数字”键来实现。
1、依次按下“*”和“1”,再依次松开“1”和“*”,第一台电脑有效。
2、依次按下“*”和“2”,再依次松开“2”和“*”,第二台电脑有效。
3、依次按下“*”和“3”,再依次松开“3”和“*”,第三台电脑有效。
4、依次按下“*”和“0”,再依次松开“0”和“*”,全部电脑有效。
键盘自动连发功能,在同步器上,支持自动连发功能。
例如你已经
设置A键为射击连发,那您需要一直按住A键,键盘鼠标同步器将自动为你连续开火。
当你想停止射击时,松开A键即可解除连发。
你可以设置多个自动连发的按键,自动连发按键没有上限规定,如果你忘了哪些键设置了连发,你仅需要按scroll lock+ESC即可清除所有连发按键。
P07-同步器使用技巧
第二篇:提高篇第六章:同步器使用技巧第一节:同步器的应用范围第二节:同步器的使用原理第三节:同步器的更新内容第四节:同步器的使用条件第五节:使用同步器产生错误的排除方法1、原理图元件的管脚电气连接端错误2、原理图元件的管脚或者PCB元件的焊盘编号重名3、原理图元件的编号重名4、原理图元件的管脚编号对应的PCB封装焊盘编号不一致5、原理图元件对应的PCB封装名称和大小写不一致6、原理图元件对应的PCB封装,在PCB设计管理器中,没有添加该元件封装的库文件7、原理图元件对应的PCB封装,在PCB设计管理器中,添加的库文件里没有这个元件封装第六章:同步器使用技巧已经介绍过同步器的作用和使用方法,这里详细介绍同步器的使用技巧。
第一节:同步器的应用范围操作同步器可以达到和操作网络表相同的效果,就是通过同步器,把原理图元件对应的封装放置到PCB图里,并且相同的网络用网络线表示连接,根据这些网络线,就可以自动布线或者手工布线。
1、网络表生成的网络名称是顺序编号的网络名称,同步器生成的网络名称是以管脚号为基础的网络名称,这两种不同的网络名称可以达到相同的自动布线或者手工布线效果。
2、引入网络表放置的PCB元件是堆在一起的,还需要弹开元件的操作,降低了绘图速度,用同步器放置的PCB元件是顺序排列的,这就加快了绘图速度。
3、同步器生成网络有两种方法,一种是更新放置,一种是更新添加,下面就以电路图1.sch为例,介绍同步器生成网络的方法:更新放置,是指绘制好原理图之后,原理图元件也添加了对应PCB 的封装,PCB文件里没有元件,在原理图里执行Design/Update Pcb,弹出更新设计的同步器对话框,用鼠标点Preview Changes按钮,这时候的更新设计的信息如图:更新添加是指绘制好原理图、PCB图之后在原理图中添加了元件,这时候在原理图里更新PCB会弹出元件匹配对话框。
用鼠标点Apply(应用)按钮,弹出更新设计的同步器对话框,用鼠标点Execute按钮就可以添加网络。
MCT125同步控制器使用说明
MCT125 同步控制器使用说明书■125KHz 计数频率,内部4 倍频后可达500KHz ■快速动态响应(约100us)■位置同步和比例控制■编码器5V 差分信号或24V 推挽式信号源可选■自带按键及LCD 显示■RS232/RS485 串口通讯■内嵌ModBus 从机通讯协议■装配及设置简便■高性价比1.介绍MCT125 是低成本,高性能的同步控制器,用于实现两个独立的电机间的控制;可以配合多种电机使用(直流、交流、伺服等),通过输出0~10V 的电压进行速度控制。
125KHz(内部4 倍频后可到500KHz)的响应频率可以实现高精度和高速的运行,100us 的响应时间,使用伺服驱动可在动态过程中实现精准的同步控制。
完全比例控制和其它功能如电平、脉冲等远程相位修整控制都作为标准功能集成,使得应用范围更加广泛和方便。
所有的设置都是数字式的,不须电位调节;通过控制器自带的按键和显示屏完成所有的参数设置;具有RS-232 及RS-485 通讯功能,采用MODBUS 通讯协议,非常方便与其它控制器及标准触摸屏联机,进行调试和二次开发。
外壳采用烤漆工艺做成,所有的连接端子及显示都在前面板;外壳底座式安装,安装使用方便。
MC T125 使用24V 直流供电(实际支持18V~30VDC)2.操作原理所有的操作首先都是基于驱动器之间的模拟同步。
给驱动器一个速度参考电压,调整驱动器的速度使其大致同步。
可以给定从动的比例配合,这样预先同步可以使两个速度误差在1%以内。
如上图所示,数字同步用来补偿模拟速度的误差以实现绝对的角度和位置同步,消除电机漂移和累计位移的影响。
这需要驱动器角度位置的数字回馈信号。
通常使用增量旋转编码器或类似的信号。
同步控制器连续检查两轴的位置,当出现角度误差时发出模拟修正信号,这个模拟修正,加到从动轮的参考电压上,保持两轴位置的协调。
每个编码器脉冲同步响应时间只有数微秒,从动轮几乎没有变化。
喷码机同步器
喷码机同步器在我们喷码机的实际应用中,我们通常都需要使用同步器,那么什么是同步器,喷码机同步器都有什么用呢?我们简单了解下看看喷码机同步器在实际使用中主要起到什么作用。
简单的说喷码机同步器就是让喷码机喷出字体的时间与传送带的速度相吻合不会因为传送带的速度快慢不稳定而影响喷印字体的大小长短,喷码机同步器选购时应根据生产线实际速度选择同步器转速2000、5000等。
生产线上的产品按速度经过喷码机,喷码机同步器就能使喷码机按什么速度喷印。
喷码机同步器在实际安装过程中有哪些方法呢?第一:轴-轴连接在安装喷码机同步器的实际情况,需要首先找到输送带主动轴的位置,检测主动轴是否外露,通常只有外露的主动轴才能够安装。
另外一个条件是主动轴是否有小的轴直径,大于5毫米直径的也不适合。
如果符合以上两个条件就可以首先考虑选用轴--轴连接的安装方案。
同步器的轴通常情况下也是5毫米以下。
最简单的安装方法便是准备直内径是5毫米略小塑料胶管。
根据喷码机同步器的安装位置,截取对应的胶管长度,胶管一头套输送带主动轴,另外一头套同步器旋转轴。
采用轴轴连接的安装方案是最好的安装方法,这种方法保证了同步器接受信号与输送带主动轴同步,而且从源头上避免了打滑所造成的误差。
第二:线-线连接如果,安装人员在现场没有找到轴—轴连接的条件,那么就只能够考虑线-线连接的方案了。
所谓线-线连接就是安装在喷码机同步器旋转轴上的靠轮与输送带皮带点接触。
当输送带运动时带动靠轮和同步器旋转轴运动。
旋转轴和皮带的运动关系和靠轮的直径有关,靠轮越大,旋转轴旋转频率越小,相反就越大。
一般情况下,总能够在安装现场找到适合的安装位置。
同步器安装支架固定好以后。
检查同步器靠轮和皮带的接触松紧度,不宜过紧,否则产生的偏心力会严重影响旋转轴的使用寿命。
以轻轻接触为最好。

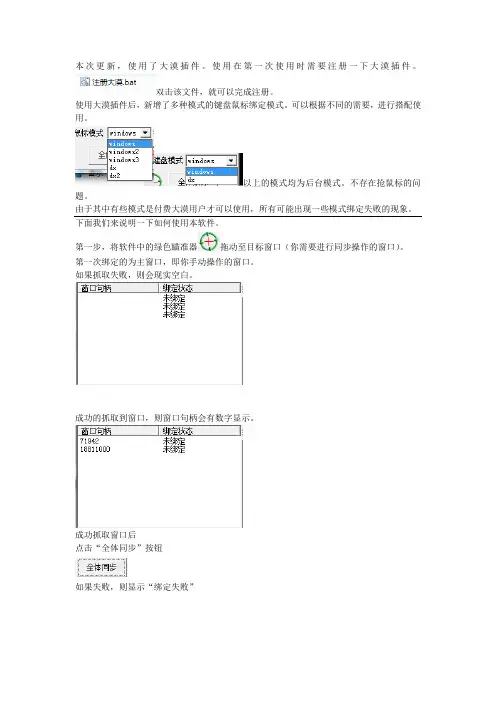

键鼠同步器使用说明
本次更新,使用了大漠插件。
使用在第一次使用时需要注册一下大漠插件。
双击该文件,就可以完成注册。
使用大漠插件后,新增了多种模式的键盘鼠标绑定模式。
可以根据不同的需要,进行搭配使用。
以上的模式均为后台模式。
不存在抢鼠标的问题。
由于其中有些模式是付费大漠用户才可以使用,所有可能出现一些模式绑定失败的现象。
下面我们来说明一下如何使用本软件。
第一步,将软件中的绿色瞄准器拖动至目标窗口(你需要进行同步操作的窗口)。
第一次绑定的为主窗口,即你手动操作的窗口。
如果抓取失败,则会现实空白。
成功的抓取到窗口,则窗口句柄会有数字显示。
成功抓取窗口后
点击“全体同步”按钮
如果失败,则显示“绑定失败”
如果成功则,绑定状态栏显示“已绑定”
成功后,就可以进行同步操作了。
如果是客户端游戏,则可能需要调整偏移。
一般客户端游戏,X偏移填写-5 Y偏移-25
使用完毕后,点击“全体解除”就可以了。
汽车锁环同步器说明书
同步器说明书同步器说明书同步器分为常压式,惯性式和惯性增力式。
但是在现在的汽车领域中,得到广泛使用的是惯性式同步器。
惯性式同步器有锁销式,滑块式,锁环式,多片式和多维式几种。
今天我们设计的是以款锁环式同步器。
一,同步器工作原理:同步器换挡过程由三个阶段组成。
第一阶段:同步器离开中间位置,做轴向移动并靠在摩擦面上。
摩擦面相互接触瞬间,由于齿轮的角速度和滑动齿套的角速度不同,在摩擦力矩作用下锁销相对滑动齿套转动一个不大的角度,并占据锁止位置。
此时锁止面接触,阻止了滑动齿套向换挡方向移动。
第二阶段:来自手柄传至换挡拨叉并作用在滑动齿套上的力F,经过锁止元件又作用在摩擦面上。
由于齿轮的角速度和滑动齿套的角速度不相同,在上述表面产生摩擦力。
滑动齿套和齿轮分别与整车和变速器输入转动零件相连接。
于是,在摩擦力矩作用下,滑动齿套和齿轮的转速逐渐接近,其角速度差减小了。
在角速度差等于零的瞬间同步过程结束。
第三阶段:角速度差等于零,摩擦力矩消失,而轴向力F仍作用在锁止元件上,使之解除锁止状态,此时滑动锁套和锁销上的斜面相对移动,从而使滑动齿套占据了换挡位置。
二,主要参数的确定1.摩擦系数f汽车在行驶过程中换挡,特别是在高档区换挡次数较多,意味着同步器工作频繁。
同步器是在同步环与连接齿轮之间存在角速度差的条件下工作,要求同步环有足够的使用寿命,应当选用耐磨性能良好的材料。
为了获得较大的摩擦力矩,又要求用摩擦因素大而且性能稳定的材料制作同步环。
另一方面,同步器在油中工作,使摩擦因数减小,这就为设计工作带来困难。
摩擦因数除与选用的材料有关以外,还与工作面得表面粗糙度,润滑油种类和温度等因素有关。
作为与同步环锥面接触的齿轮部分与齿轮做成一体,用低碳合金钢制成。
对锥面的表面粗糙度要求比较高,用来保证在使用过程中摩擦因数变化小。
若锥面的表面粗糙度差,在使用过程初期容易损害同步环锥面。
同步环常选用能保证具有足够高的强度和硬度,耐磨性能良好的黄铜合金制造,如锰黄铜,铝黄铜和锡黄铜等。
键盘鼠标同步器怎么用
三一文库()〔键盘鼠标同步器怎么用〕*篇一:键盘鼠标同步器说明书键盘鼠标同步器说明书一.简介键盘鼠标同步器主要实现将键盘鼠标信号同步的传输到各个受控的计算机,为了保证数据同步性,以纯硬件的方式将键盘鼠标并行发送到受控的计算机,达到精确的同步效果。
同步器支持PS2键盘鼠标输入,USB信号输出,USB输出接到各个受控计算机,受控计算机可以独立的关机,冷启,热启。
同步器电源直接由计算机提供,同步器在使用时不需要安装任何额外的软件或驱动。
同步器键盘支持连发功能,可以同时设置小于7个连发键。
支持键盘的两种切换功能,通过切换,可以实现控制任意单台或几台计算机。
同步器鼠标支持三种工作模式。
***安装方法:请务必按照这个顺序安装开机状态--》必须先连接键鼠到同步器--》最后再连接同步器到电脑二.键盘功能:切换功能一这种方式切换可以实现任一台可控电脑有效,或全部都有效。
切换方法:小键盘上的*按键盘+小键盘上的0-6(以一控六为例)按住小键盘上的*键,再按一下小键盘上的1键,切换到第一台电脑,键盘鼠标只对第一台电脑有效。
按住小键盘上的*键,再按一下小键盘上的2键,切换到第一台电脑,键盘鼠标只对第二台电脑有效。
按住小键盘上的*键,再按一下小键盘上的3键,切换到第一台电脑,键盘鼠标只对第三台电脑有效。
按住小键盘上的*键,再按一下小键盘上的4键,切换到第一台电脑,键盘鼠标只对第四台电脑有效。
按住小键盘上的*键,再按一下小键盘上的5键,切换到第一台电脑,键盘鼠标只对第五台电脑有效。
按住小键盘上的*键,再按一下小键盘上的6键,切换到第一台电脑,键盘鼠标只对第六台电脑有效。
按住小键盘上的*键,再按一下小键盘上的0键,键盘鼠标对所有电脑都有效。
注:切换时可以看对应的指示灯,对应路的指示灯点亮的电脑控制有效。
c.切换功能二(此功能专门用户才有!)这种方式切换可以实现控制任意接入的多台电脑同步控制,可以配合切换功能一,灵活控制多台电脑同步。
好人多窗口同步器使用说明使用教程
好人多窗口使用教程
一、一台电脑多窗口操作流程:
双击打开这个文件,登录即可(新用户注册可以免费试用1小时,WIN7用户打开时要右击选择以管理员的身份运行噢)如下图所示:
完成后,点开始即可(小提示:里面的模式都可以调用的噢,模式的用处就是那个同步效果不好,都是可以换的噢,直到你感觉VERY good就OK了)
二、虚拟机、局域网机同步教程流程:
1、被控的电脑(不管是虚拟机还是局域网电脑,都可以按下面方法的
第一步把下面这个文件复制到要控制的电脑或虚拟机里。
(每台,多个虚拟机都要复制这个这文件噢,如下图所示:)
第二步,复制完后,打开,效果图如下图所示:(此软件在被控机或虚拟机中运行)
第三步局域网或虚拟机主机运行:(此软件在主机中运行)
最后,都设置好后,点开始键,主控软件和被控软件都要点开始按钮噢、完成后,就OK了噢,最后祝大家天天中大奖噢。
键盘鼠标同步器怎么用
键盘鼠标同步器怎么用篇一:键盘鼠标同步器说明书键盘鼠标同步器说明书一.简介键盘鼠标同步器主要实现将键盘鼠标信号同步的传输到各个受控的计算机,为了保证数据同步性,以纯硬件的方式将键盘鼠标并行发送到受控的计算机,达到精确的同步效果。
同步器支持ps2键盘鼠标输入,usb信号输出,usb输出接到各个受控计算机,受控计算机可以独立的关机,冷启,热启。
同步器电源直接由计算机提供,同步器在使用时不需要安装任何额外的软件或驱动。
同步器键盘支持连发功能,可以同时设置小于7个连发键。
支持键盘的两种切换功能,通过切换,可以实现控制任意单台或几台计算机。
同步器鼠标支持三种工作模式。
***安装方法:请务必按照这个顺序安装开机状态--》必须先连接键鼠到同步器--》最后再连接同步器到电脑二.键盘功能:切换功能一这种方式切换可以实现任一台可控电脑有效,或全部都有效。
切换方法:小键盘上的*按键盘+小键盘上的0-6(以一控六为例)按住小键盘上的*键,再按一下小键盘上的1键,切换到第一台电脑,键盘鼠标只对第一台电脑有效。
按住小键盘上的*键,再按一下小键盘上的2键,切换到第一台电脑,键盘鼠标只对第二台电脑有效。
按住小键盘上的*键,再按一下小键盘上的3键,切换到第一台电脑,键盘鼠标只对第三台电脑有效。
按住小键盘上的*键,再按一下小键盘上的4键,切换到第一台电脑,键盘鼠标只对第四台电脑有效。
按住小键盘上的*键,再按一下小键盘上的5键,切换到第一台电脑,键盘鼠标只对第五台电脑有效。
按住小键盘上的*键,再按一下小键盘上的6键,切换到第一台电脑,键盘鼠标只对第六台电脑有效。
按住小键盘上的*键,再按一下小键盘上的0键,键盘鼠标对所有电脑都有效。
注:切换时可以看对应的指示灯,对应路的指示灯点亮的电脑控制有效。
c.切换功能二(此功能专门用户才有!)这种方式切换可以实现控制任意接入的多台电脑同步控制,可以配合切换功能一,灵活控制多台电脑同步。
切换方法:pageup按键+功能键F1-----F6(以一控六为例)按住pageup键,再按一下F1键,对应第一台电脑无效,不影响其它控制电脑状态。
11同步器
图3-22 锁环式惯性同步器工作原理
1-待啮合齿轮的接合齿圈2-滑块8-接合套9-锁环(同步环)
①空档位置
接合套8刚从二档退入空档时,如图3-22a)所示,三档齿轮1、接合套8、锁环以及与其有关联的运动件,因惯性作用而沿原方向继续旋转(图示箭头方向)。
由于齿轮1是高档齿轮(相对于二档齿轮来说),所以接合套8、锁环9的转速低于齿轮的转速。
②挂档
欲换入三档时,驾驶员通过变速杆使拨叉3推动接合套8连同滑块2一起向左移动,如图3-22b)所示,滑块又推动锁环移向齿轮1,使锥面接触。
驾驶员作用在接合套上的轴向推力,使两锥面有正压力N,又因两者有转速差,所以产生摩擦力矩。
通过摩擦作用,齿轮1带动锁环相对于接合套向前转动一个角度,使锁环缺口靠在滑块的另一侧(上侧)为止,此时接合套的内齿与锁环上错开了约半个齿宽,接合套的齿端倒角面与锁环的齿端倒角面互相抵住。
③锁止
驾驶员的轴向推力使接合套的齿端倒角面与锁环的齿端倒角面之间产生正压力形成一个企图拨动锁环相对于接合套反转的力矩,称为拨环力矩。
这样在锁环上同时作用着方向相反的摩擦力矩和拨环力矩,同步器的结构参数可以保证在同步前(存在摩擦力矩)拨环力矩始终小于摩擦力矩,所以在同步之前无论驾驶员施加多大的操纵
-24 装入弹簧圈和滑块
大、中型货车普遍采用锁销式惯性同步器,下面以东风EQ1092的四、五档同步器为例进行简介。
四、五档锁销式惯性同步器的结构如图3-25所示。
轩氏同步器使用说明
轩氏同步器使用说明在当今的科技时代,各种电子设备和工具不断涌现,为我们的工作和生活带来了极大的便利。
轩氏同步器就是其中一种实用的工具。
接下来,我将为您详细介绍轩氏同步器的使用方法。
首先,让我们来了解一下轩氏同步器的外观和组成部分。
它通常由主体设备、连接线、电源适配器等组成。
主体设备上会有一些接口和指示灯,用于连接不同的设备和显示工作状态。
在开始使用之前,请确保您已经将轩氏同步器从包装中取出,并检查其配件是否齐全。
如果有任何缺失或损坏的部件,请及时联系售后服务。
第一步,连接电源。
将电源适配器插入合适的电源插座,并将另一端连接到轩氏同步器的电源接口上。
此时,您应该可以看到同步器上的电源指示灯亮起,表示已经通电。
第二步,连接需要同步的设备。
轩氏同步器支持多种设备的连接,例如电脑、手机、平板等。
根据您要同步的设备类型,选择合适的连接线,并将其一端插入同步器的相应接口,另一端插入设备的接口。
对于电脑连接,常见的接口有 USB 接口。
如果您使用的是笔记本电脑,可能还需要使用转接器来连接。
对于手机和平板等移动设备,可能需要使用特定的数据线进行连接。
在连接时,请务必注意接口的方向,避免强行插入导致接口损坏。
第三步,安装驱动程序(如果需要)。
有些操作系统可能需要安装轩氏同步器的驱动程序才能正常工作。
您可以通过官方网站下载最新的驱动程序,并按照安装向导的提示进行操作。
第四步,设置同步参数。
在成功连接设备并安装驱动程序(如果需要)后,您需要根据您的具体需求设置同步参数。
这可能包括同步的内容(如文件、数据、设置等)、同步的方向(单向或双向)、同步的频率等。
不同的轩氏同步器型号可能具有不同的设置界面和选项。
一般来说,您可以通过在电脑上打开相关的设置软件或者在设备的系统设置中找到同步器的相关设置选项。
第五步,启动同步。
在完成参数设置后,您可以点击“开始同步”或“同步”按钮来启动同步过程。
在同步过程中,请保持设备的连接稳定,避免中断同步。
云四达科技TB766A自动同步器使用说明书
TB766A自动同步器使用说明书一、概述TB766A型发电机组自动同步器是专门为机组自动并机或并网而设计的。
它能实现两台或者多台机组和机组或者机组和公用网之间的频率自动跟踪、相位准确快速调整、同期合闸等功能。
和其它同类装置相比,它具有捕捉范围宽、同步时间快、调试简便等特点。
它和云四达公司的FZF796负载分配器FSK6系列调速器一起可适合各种柴油、燃气发电机组做并机或并网辅助装置使用。
TB766A自动同步器的工作原理是:在接受到同步许可指令后,通过检测主机组和待并机组上的两个交流电压信号,完成其相位比较并产生出一个校正模拟直流信号。
该信号经PI运算电路处理后送到发动机电子调速控制器的并机端上,使其中一台机组和另一台机组之间的相位差短时间内减小。
当相位差减小到允许的范围内时,同期合闸继电器动作,输出并机合闸信号,完成同步过程。
二、主要技术参数1.取样交流电压信号:单相或两相110/190V、230/400V 50HZ(60HZ、400HZ)2.供电电源: DC24V或12V3.相位误差补偿: ±10°4.同期合闸提前角度: 0~20°5.捕捉范围: 在3250HZ基础上的+4% (配FSK调速器)6.同期合闸继电器容量:常开5A/250VAC7.环境温度: -40℃~+85℃8.相对湿度: 最大95%RH不凝露三、 安装和调试自动同步器和其它电控装置一起安装在控制柜中。
使用时要防止装置的表面温度过高,防止进水。
安装时尽可能垂直安装。
电气连接及安装尺寸如图一所示。
端子1-4有高压,连接时要可靠,防止使用时触电。
端子3、4为主机取样信号,该信号为基准信号,端子1、2为辅机取样信号,此信号为比较信号,两个信号不允许接错位置。
连接到调速控制器的电线应使用屏蔽电 图一、TB766A自动同步器电气连接及安装尺寸图缆,屏蔽层一端应接到调速控制器的接地端,以提高抗干扰能力。
确认安装及连接正确后,方可进行调试。
同步控制器使用手册
安全须知无论在任何情况下,如操作、清洁或保养,请务必遵守以下所规定的安全守则,若有因违反,而造成超出原设计、制造的安全顾虑,本公司将不予以负责。
当地若另有其它的安全规范,则请一起遵守。
警告:请在本设备允许的操作和储存环境条件下使用。
·任何情况下,无专业人员指导,切勿拆卸或碰触内部零部件;·维修设备时,严禁带电操作;·切勿使金属、液体等异物掉入设备内,以免设备损坏;·设备安装尽量远离干扰源(例如:接触器、变频器等)或采取相应的屏蔽措施;·信号线、电源线最好分开走线,以免产生干扰;·本设备与接触器不可共享一个电源,否则会有干扰产生;·本设备专门为本公司生产的VFD系列变频器配套使用而设计,使之能够发挥最佳性能,但不能保证与其它品牌变频器的匹配。
储存本品在安装之前必须置于其包装箱内,若该机暂不使用,为了使该品能够在本公司的保修范围内以及日后的维护,储存时务必注意下列事项:☞必须置于无尘垢、干燥之位置。
☞储存位置的环境温度必须在0℃到+65℃范围内。
☞储存位置的相对湿度必须在5%到90%范围内,且无结露。
☞避免储存于含有腐蚀性气、液体之环境中。
☞最好适当包装并存放在架子或台面上。
操作环境☞环境温度0℃-+50℃,若环境温度超过40℃以上时,请置于通风良好之场所。
☞相对湿度15%-+95%RH,避免安装与任何发生结露、冰冻或要接触任何液体之场所。
☞不要安装一任何有以下情况的场所:阳光直晒、浓灰尘、腐蚀性气体或油雾、易燃性气体、液体。
☞震动小于5.9米/妙(0.6g)。
SLC系列同步控制器拥有完善的功能,在技术上处于国内领先水平,在性能上可与国外同类产品相媲美。
广泛适用于由多台调速系统组成的各种机械设备上,如电力、钢铁、造纸、纺织、印染、电缆光纤、塑料等行业。
可对线速度、位移、张力、距离等进行控制,是机器设备的最佳选择。
一、型号说明SLC 04C22 (A)B 为反馈电压为0-10VA 为反馈电压为±5V控制器输出路数4路控制器系列号1、主要特点A、数字化SLC04C22A(B)控制器采用单片计算机控制,可对控制器进行多种参数设置,设置参数时通过数码显示。
键盘鼠标同步器怎么用
键盘鼠标同步器怎么用有许多网友为了工作或者游戏需要,购买了键盘鼠标同步器,但却不知道怎么使用。
没关系,小编在这里为大家详细讲解键盘鼠标同步器的使用方法。
一.简介键盘鼠标同步器主要实现将键盘鼠标信号同步的传输到各个受控的计算机,为了保证数据同步性,以纯硬件的方式将键盘鼠标并行发送到受控的计算机,达到精确的同步效果。
同步器支持PS2键盘鼠标输入,USB信号输出,USB输出接到各个受控计算机,受控计算机可以独立的关机,冷启,热启。
同步器电源直接由计算机提供,同步器在使用时不需要安装任何额外的软件或驱动。
同步器键盘支持连发功能,可以同时设置小于7个连发键。
支持键盘的两种切换功能,通过切换,可以实现控制任意单台或几台计算机。
同步器鼠标支持三种工作模式。
安装方法:请务必按照这个顺序安装开机状态--》必须先连接键鼠到同步器--》最后再连接同步器到电脑二.键盘功能:切换功能一这种方式切换可以实现任一台可控电脑有效,或全部都有效。
切换方法:小键盘上的*按键盘+ 小键盘上的0-6 (以一控六为例) 按住小键盘上的* 键,再按一下小键盘上的 1键,切换到第一台电脑,键盘鼠标只对第一台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的 2键,切换到第一台电脑,键盘鼠标只对第二台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的 3键,切换到第一台电脑,键盘鼠标只对第三台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的 4键,切换到第一台电脑,键盘鼠标只对第四台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的 5键,切换到第一台电脑,键盘鼠标只对第五台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的 6键,切换到第一台电脑,键盘鼠标只对第六台电脑有效。
按住小键盘上的* 键,再按一下小键盘上的0 键,键盘鼠标对所有电脑都有效。
注:切换时可以看对应的指示灯,对应路的指示灯点亮的电脑控制有效。
c. 切换功能二(此功能专门用户才有!)这种方式切换可以实现控制任意接入的多台电脑同步控制,可以配合切换功能一,灵活控制多台电脑同步。
轩氏六代8口同步器说明书
轩氏六代8口同步器说明书一、产品概述轩氏六代8口同步器是一款可同时连接8个设备,并实现同步传输信号的高性能同步器。
其设计旨在提供稳定可靠的信号传输,适用于多种设备同时工作,并能够保持精密的同步性能。
本说明书将详细介绍该产品的特点、规格和使用方法,帮助用户正确安装和操作。
二、产品特点1.大容量连接:轩氏六代8口同步器提供8个连接口,可同时连接8个设备,满足多设备同时工作的需求。
2.高速传输:采用先进的传输技术,能够实现高速稳定的信号传输,确保设备之间的同步性能。
3.精确同步:内置高精度同步算法,保持设备之间的同步性能,使得多设备同时运行时能够保持一致的状态。
4.简单易用:操作简单,只需将设备连接到相应的端口上即可实现同步传输,无需复杂设置和安装。
5.兼容性强:支持多种接口类型,包括HDMI、VGA等,满足不同设备的连接需求。
三、产品规格1.接口类型:8个输出端口,支持HDMI、VGA等接口。
2. 传输速度:最高支持10Gbps的高速传输。
3.适用设备:适用于各类电子设备,如电视、电脑、投影仪等。
4.同步精度:同步精度高达1微秒,确保设备之间的同步性能。
5.工作温度:0℃-40℃。
6.输入电压:100V-240V,适用于全球不同电源标准。
四、使用方法1.连接设备:首先确认需要连接的设备和接口类型,选择合适的输出端口,并将设备正确连接到相应的端口上。
2.电源接入:将供电线连接到同步器的电源接口上,并将另一端插入电源插座。
3.开机操作:按下同步器上的电源按钮,启动同步器。
4.状态指示:同步器将显示当前状态的LED指示灯,确保设备正常工作。
5.调整设置:如有需要,可以根据实际需求进行一些设置调整,如信号延迟、分辨率等。
6.同步传输:通过同步器实现多设备之间的同步传输,确保设备同时运行,并保持一致的状态。
五、注意事项1.请确保使用电源线符合产品的电源要求,并避免电源线被拉扯或压坏。
2.在使用过程中,请勿将设备置于高温或潮湿的环境中,以免影响设备的正常工作。
川崎克令吊换钢丝后同步器调整步骤
换钢丝后同步器调整步骤
1、主吊开关切换至并车准备(TWIN PREP)
2、1,2号克令吊转至并车设定位置,即自动停位置
3、两台吊臂调整相同角度,吊钩相同高度
4、连接吊钩amp unit的check terminal与check meter这边的check terminal
正正相接,负负相接
5、吊钩amp unit上的checkswitch旋转至7
6、松开吊钩调零锁紧螺丝,顺时针(切记只能顺时针转)转动手柄,直至校
对电压表上指针顺时针转到零位,确定ZERO灯亮后锁上固定螺丝
7、吊臂调零连接吊臂amp unit的check terminal与check meter这边的check
terminal正正相接,负负相接
8、吊臂amp unit上的checkswitch旋转至7
9、松开吊臂调零锁紧螺丝,顺时针(切记只能顺时针转)转动手柄,直至校对
电压表上指针逆时针转到零位,确定ZERO灯亮后锁上固定螺丝
10、确认TWIN STANDBY灯亮转至TWIN
11、由于钢丝伸张性不同,换完钢丝调整后应在使用后一段时间再进行调整以
保证良好的同步性。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
第二篇:提高篇
第六章:同步器使用技巧
本书已经介绍过同步器的作用和使用方法,这里详细介绍同步器的使用技巧。
第一节:同步器的应用范围
操作同步器可以达到和操作网络表相同的效果,就是通过同步器,把原理图元件对应的封装放置到PCB图里,并且相同的网络用网络线表示连接,根据这些网络线,就可以自动布线或者手工布线。
1、网络表生成的网络名称是顺序编号的网络名称,同步器生成的网络名称是以管脚号为基础的网络名称,这两种不同的网络名称可以达到相同的自动布线或者手工布线效果。
2、引入网络表放置的PCB元件是堆在一起的,还需要弹开元件的操作,降低了绘图速度,用同步器放置的PCB元件是顺序排列的,这就加快了绘图速度。
3、同步器生成网络有两种方法,一种是更新放置,一种是更新添加,下面就以电路图1.sch为例,介绍同步器生成网络的两种方法:
更新放置,是指绘制好原理图之后,原理图元件也添加了对应PCB的封装,PCB文件里没有元件,在原理图里执行菜单命令Design设计/Update Pcb更新PCB,弹出更新设
计的同步器对话框,用鼠标点Preview Changes按钮,这时候的更新设计的信息如图6-1-1,
更新添加是指绘制好原理图之后,原理图元件添加了对应PCB的封装,PCB文件里已经放置了原理图元件对应的PCB 的封装,这时候在原理图里更新PCB会弹出如图6-1-2的元件匹配对话框,
用鼠标点Apply(应用)按钮,弹出更新设计的同步器对话框,用鼠标点Execute按钮就可以添加网络。
第二节:同步器的使用原理
在原理图方面,只要原理图里有元件,不管这个元件是从元件库管理器里放置的还是直接从库里放置的,或者从别的图纸复制来的,只要原理图元件添加了该元件对应的PCB 正确的封装,就可以进行同步设计了。
在PCB方面,如果是用同步器放置原理图元件对应的PCB封装,这个封装在当前使用的库里必须有这个元件,新自制的元件必须在元件库管理器里看到这个元件,这一点很容易忽视,使得刚自制好的元件一使用同步器就出错,解决的方法很简单,在自制完原理图元件或者PCB元件保存元件
之后,回到原理图或PCB图文件,用鼠标点一下自制元件所在的库名称,自制的元件就出现在库管理器里了,这个操作相当于确认新自制的元件。
如果是用同步器添加原理图元件对应的PCB封装的网络,那么,这个PCB元件和原理图元件一样,不论是采取什么方法放置的,都不影响同步设计的正确进行。
当原理图元件已经通过同步器放置到PCB图里了,如果这时候不添加元件,同步器更改的内容并不依赖元件库的存在,也就是把原理图库和PCB图库全部移去,也不影响同步设计的顺利进行。
第三节:同步器的更新内容
1、可以把原理图元件对应的封装、元件编号、元件名称放置到PCB图里。
2、在原理图里更改元件对应的PCB封装,用同步器可以更改PCB图里该元件的封装。
3、在原理图里更改元件的编号,用同步器可以更改PCB图里该元件的编号。
4、在原理图里更改元件的名称,用同步器可以更改PCB图里该元件的名称。
5、在原理图里添加一个元件,用同步器可以在PCB图里添加该元件的封装。
6、在原理图里删除一个元件,用同步器可以删除PCB图里的该元件。
7、上面的全部操作操作是在原理图里更新PCB,同样可以反向操作,即:用PCB更新原理图,只是第1项的反向操作不会在原理图里生成连接线。
在实际应用中,尽量从原理图里用同步器更改PCB,少用PCB更改原理图,每次使用同步器,只要没有错误,原理图和PCB图都立即存盘,保证原理图和PCB图的同步设计。
第四节:同步器的使用条件
1、原理图和PCB图在数据库里的同一文件夹里操作最简便。
2、原理图元件的管脚电气连接端必须正确,自制元件的时候不得搞反。
3、原理图元件的管脚或者PCB元件的焊盘编号不得重名。
4、原理图元件的编号不允许重名。
5、原理图元件的管脚编号对应的PCB封装焊盘编号必须一致。
6、原理图元件对应的PCB封装名称和大小写必须一致。
7、原理图元件对应的PCB封装,在PCB设计管理器中,必须添加有该元件封装的库文件。
8、原理图元件对应的PCB封装,在PCB设计管理器中,添加的库文件里必须有这个元件封装。
第五节:使用同步器产生错误的排除方法
当原理图有错误,使用同步器就会报错,但是,也有些原理图里的错误在使用同步器的时候并不报错。
上面介绍了同步器的使用条件,除了第一项是强调绘图环境,其余的六项,只要有一项不符合条件,就会产生错误,下面就详细介绍这六种错误的排除方法。
1、原理图元件的管脚电气连接端错误
这个错误是因为自制元件管脚放反造成的,Protel自带的元件还没有发现这个情况,检查的方法很简单,选取自制的元件,用鼠标移动元件,如图6-1-4,左边的元件管脚放置正确,右边的元件基极放反了,自制元件放置管脚的时候一定注意,“火柴头”向外,管脚就不可能放置反。
当用到自制的管脚放反的元件绘制原理图,使用同步器并不报错,只是PCB元件的电气连接意义和原理图的电气连接意义不一致。
2、原理图元件的管脚或者PCB元件的焊盘编号重名
当原理图元件的管脚或者PCB元件的焊盘编号重名时,使用同步器并不报错,PCB元件的电气连接意义和原理图的电气连接意义不一致。
3、原理图元件的编号重名
如图6-1-5,两个电阻都是R1,使用同步器并不报错,只是在PCB元件里“丢失”一个电阻。
检查这个错误的方法是用原理图里的ERC电气规则检查,执行菜单命令Tools工具/ ERC…电气规则检查,弹出电气规则检查对话框,如图6-1-6,Setup页面的选项设置是Protel99SE 的默认设置,
用鼠标点OK按钮,就产生并打开错误报告文件,如图6-1-7。
用鼠标点电路图1.Sch页面,回到电路图1.Sch,可以看到错误标记,如图6-1-8,更改错误之后,如果去掉这些错误标记,可以像删除元件一样删除这些标记,但是,为了保证Protel 软件的完整性使用,更改错误之后,重新做ERC检查,只要错误改正确了,这些错误标记就会自动删除。
避免原理图元件的编号重名的有效方法,除了绘图时仔细些,还有个方法就是全部采用自动编号,Protel的自动编号不可能造成元件的编号重名。
但是,自动编号往往不能按照你的思路去编号,总觉得有些不随人意。
4、原理图元件的管脚编号对应的PCB封装焊盘编号不一致。
原理图元件的管脚编号对应的PCB封装焊盘编号不一致时,使用同步器并不报错,只是PCB元件的电气连接意义和原理图的电气连接意义不一致。
5、原理图元件对应的PCB封装名称和大小写不一致。
原理图元件对应的PCB封装名称和大小写不一致时,使用同步器肯定会报错,如图6-1-9,报告9014的PCB库里没有发现这个元件。
避免这个错误有效的方法,自制原理图元件,在设置元件属性对话框里输入该元件对应PCB封装的名称一定不能错,自制PCB封装的名称必须符合原理图元件里的信息。
6、原理图元件对应的PCB封装,在PCB设计管理器中,没有添加该元件封装的库文件。
这个错误和上面的原理图元件对应的PCB封装名称和大小写不一致发生的错误是同一类型,就是同步器对话框错误报告显示所有的原理图元件对应的PCB封装都没有发现。
本书是综合电子论坛()EDA开发与应用栏目内部交流资料,任何网站和其他媒体不得转载。
7、原理图元件对应的PCB封装,在PCB设计管理器中,添加的库文件里没有这个元件封装。
这个错误是因为原理图元件对应的PCB封装忘记添加。
本节详细介绍了使用同步器产生错误和其它错误的排除方法,其实是比较简单的,很多错误就是绘图时不够仔细造成的。
这里告诉初学者一个好方法,在绘制原理图时,每放置两、三个类型的元件就用同步器更新PCB,这样,发现错误也很好排除,千万不要等到原理图全部绘制完,才使用同步器,那时侯错误如果太多,排除错误相对困难一些。
11。
