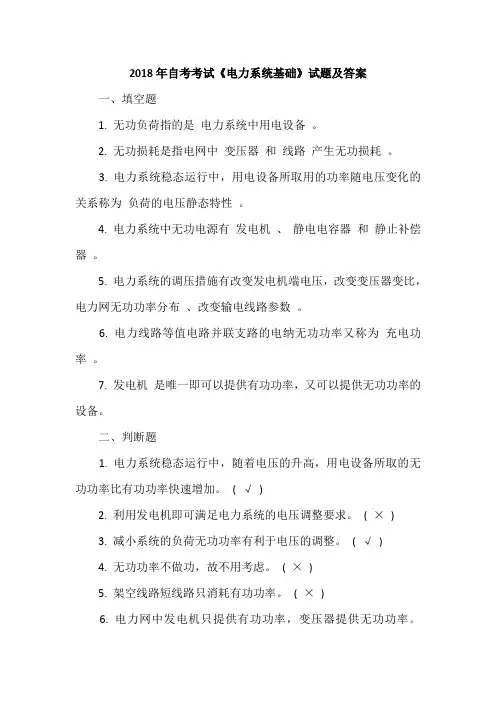

2018年自考考试《电力系统基础》试题及答案
一、填空题
1. 无功负荷指的是电力系统中用电设备。
2. 无功损耗是指电网中变压器和线路产生无功损耗。
3. 电力系统稳态运行中，用电设备所取用的功率随电压变化的关系称为负荷的电压静态特性。
4. 电力系统中无功电源有发电机、静电电容器和静止补偿器。
5. 电力系统的调压措施有改变发电机端电压，改变变压器变比，电力网无功功率分布、改变输电线路参数。
6. 电力线路等值电路并联支路的电纳无功功率又称为充电功率。
7. 发电机是唯一即可以提供有功功率，又可以提供无功功率的设备。
二、判断题
1. 电力系统稳态运行中，随着电压的升高，用电设备所取的无功功率比有功功率快速增加。
( √)
2. 利用发电机即可满足电力系统的电压调整要求。
( ×)
3. 减小系统的负荷无功功率有利于电压的调整。
( √)
4. 无功功率不做功，故不用考虑。
( ×)
5. 架空线路短线路只消耗有功功率。
( ×)
6. 电力网中发电机只提供有功功率，变压器提供无功功率。
( ×)
三、简答题
1. 电力系统的调压措施有那几种?常用哪几种措施?
答：1.利用发电机调压;2.改变变压器变比调压3.改变电力网无功功率分布(无功补偿);4. 改变输电线路参数。
常用2、3两种。
2. 电力系统中无功负荷和无功损耗主要指什么?
答：无功功率负荷是指各种用电设备除相对很小的自炽灯照明负荷只消耗有功功率、为数不多的同步电动机可发出部分无功功率外，大多数都消耗无功功率。
无功损耗，主要表现在变压器的励磁支路损耗和绕组漏抗损耗。
3. 电力系统中无功功率电源有哪些?
答：1)、发电机是最基本的无功功率电源。
2)、电容器和调相机;3)、静止补偿器和静止调相机;4)、并联电抗器。
4. 电力系统中无功功率与节点电压有什么关系?
答：在有功充足时，无功的充足与否可以决定节点电压的高低，无功充足则电压高，无功不足则电压低。
5. 电力系统中电压变动对用户有什么影响?
答：电压变动会影响工农生产产品的质量和产量，损耗设备，引起系统性的“电压崩溃”。
造成大面积停电。
电压降低异步电机转差率变大，使电动机各绕组电流增大，温度升高效率降低，缩短寿命，电炉会因电压过低而影响冶炼时间，从而影响产量。
电压过高会使电设备绝缘受损，尤其对于白炽灯电压过高，其寿命将大为缩短，电压
低其亮度和发光效率将大幅下降。
6. 电力系统中无功功率最优分布主要包括哪些内容?其分别服从什么准则?
答：电力系统中无功功率最优分布主要包括无功功率电源的最优分布和无功功率负荷的最优补偿。
无功功率电源最优分布服从等网损微增率准则，无功功率负荷的最优补偿服从最优网损微增率准则。
7. 电力系统中电压中枢点一般选在何处?电压中枢点调压方式有哪几种?哪一种方式容易实现?哪一种最不容易实现?为什么?
答：一般选择下列母线作为中枢点：1. 大型发电厂的高压母线;2. 枢纽变电所的二次母线;3. 有大量地方性负荷的发电厂母线。
电压中枢点调压方式：1. 逆调法;2. 顺调法;3. 常调压。
顺调法最易实现，逆调法最不容易实现。
8. 影响输电线路电压的因素有哪些?
答：电压等级、导线的截面积、线路的长度、线路中的无功流动等。
一、填空题
1. 输电线路始末两端电压的向量差称为电压降落。
2. 输电线路始末两端电压的数值差称为电压损耗。
3. 输电线路始端电压或末端电压与线路额定电压的比值称为电压偏移。
4. 电力系统的潮流计算是求解电力网母线电压、线路中的功率以及功率损耗。
