JTAG(JointTestAcTIonGroup,联合测试行动小组)是一种国际标准测试协议,主要用于芯片内部测试及对系统进行仿真、调试,JTAG 技术是一种
嵌入式调试技术,它在芯片内部封装了专门的测试电路TAP (TestAccessPort,测试访问口),通过专用的JTAG 测试工具对内部节点进行测试。

如今大多数比较复杂的器件都支持JTAG 协议,如ARM、DSP、FPGA 器件等。

标准的JTAG 接口是4 线:TMS、TCK、TDI、TDO,分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。

如今JTAG 接口的连接有两种标准,即14 针接口和20 针接口,其定义分别如下所示。

14 针JTAG 接口
1、13VCC 接电源。

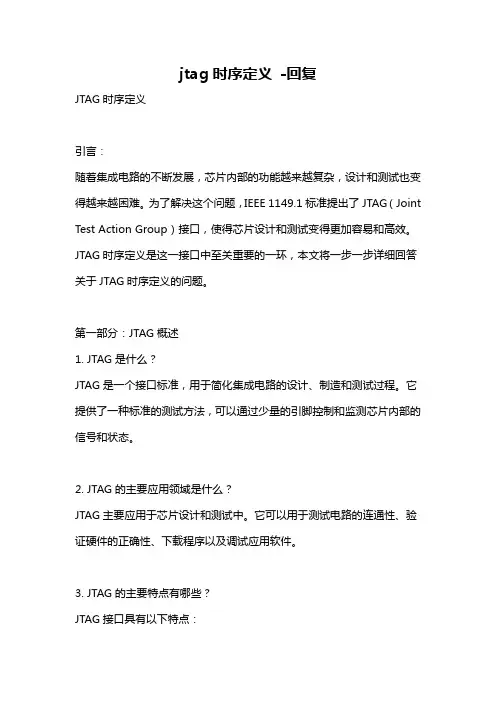

jtag时序定义 -回复

jtag时序定义 -回复

jtag时序定义-回复JTAG时序定义引言:随着集成电路的不断发展,芯片内部的功能越来越复杂,设计和测试也变得越来越困难。

为了解决这个问题,IEEE 1149.1标准提出了JTAG(Joint Test Action Group)接口,使得芯片设计和测试变得更加容易和高效。

JTAG时序定义是这一接口中至关重要的一环,本文将一步一步详细回答关于JTAG时序定义的问题。

第一部分:JTAG概述1. JTAG是什么?JTAG是一个接口标准,用于简化集成电路的设计、制造和测试过程。

它提供了一种标准的测试方法,可以通过少量的引脚控制和监测芯片内部的信号和状态。

2. JTAG的主要应用领域是什么?JTAG主要应用于芯片设计和测试中。

它可以用于测试电路的连通性、验证硬件的正确性、下载程序以及调试应用软件。

3. JTAG的主要特点有哪些?JTAG接口具有以下特点:- 灵活性:JTAG接口可以用于任何类型的数字和模拟电路。

- 低成本:JTAG只需要少量的引脚,从而节省了成本和空间。

- 高效性:JTAG可以通过并行和串行操作实现高速数据传输。

- 可编程性:JTAG接口可以根据需要进行配置和扩展。

第二部分:JTAG接口时序1. JTAG接口时序的定义是什么?JTAG接口时序定义了JTAG引脚的状态转换和时序关系,以确保正确的数据传输和操作。

2. JTAG接口时序的元素是什么?JTAG接口时序通常由以下元素组成:- 时钟信号:控制数据传输和操作。

- 信号线:包括数据输入、数据输出、测试模式选择等。

- 状态机:用于管理和控制JTAG操作。

- 数据寄存器:用于存储和传输数据。

3. JTAG接口时序的主要状态有哪些?JTAG接口时序主要包括以下状态:- Test-Logic-Reset(TLR):在测试模式下重置JTAG逻辑。

- Run-Test/Idle(RTI):准备进行新的操作或传输数据。

- Select-DR-Scan(SDR):选择数据寄存器链路。

jtag接口原理

jtag接口原理

jtag接口原理JTAG接口原理是一种基于IEEE Std 1149.1标准的测试和调试接口,用于在集成电路(IC)中进行电气测试、故障诊断和编程操作。

该接口是由四根线(TCK、TMS、TDI、TDO)和一根地线(GND)组成,可以通过这些线连接到目标IC的测试端口。

TCK(Test Clock)线提供时钟信号,用于同步数据的传输和操作的执行。

TMS(Test Mode Select)线用于控制JTAG状态机的状态转换,包括从一个状态进入另一个状态。

TDI(Test Data Input)线用于向目标IC发送测试数据或编程数据。

TDO (Test Data Output)线用于从IC中读取测试数据或编程数据。

在JTAG接口中,目标IC被组织成一系列的“链”或“路径”,每个路径上可能包含一个或多个JTAG设备。

这些设备通过将TDO线接到下一个设备的TDI线来实现级联连接。

这样,通过JTAG接口,可以从一个设备向另一个设备传递数据。

JTAG接口的工作原理基于状态机,在每个时钟周期,TMS线的状态决定当前的JTAG状态。

状态机根据状态,决定执行相应的操作,例如向目标IC发送指令、读取/写入数据、控制目标IC的输入/输出引脚等。

使用JTAG接口,可以进行多种功能,如电路故障诊断、芯片级别的板级测试和编程操作。

在调试过程中,JTAG接口可以用于读取目标IC中的内部寄存器值、存储器数据等,帮助分析程序执行状态和故障定位。

总之,JTAG接口是一种强大的测试和调试工具,通过发送和接收数据,在目标集成电路中实现测试、故障诊断和编程操作。

它提供了一种方便、高效的方式来访问目标IC的内部结构和状态,对于电子产品的开发、制造和维修具有重要意义。

14针与20针jtag接口介绍

14针与20针jtag接口介绍

JTAG接口定义JTAG(Joint Test Action Group ,联合测试行动小组 ) 是一种国际标准测试协议,主要用于芯片内部测试及对系统进行仿真、调试, JTAG 技术是一种嵌入式调试技术,它在芯片内部封装了专门的测试电路 TAP ( Test Access Port ,测试访问口),通过专用的 J TAG 测试工具对内部节点进行测试。

目前大多数比较复杂的器件都支持 JTAG 协议,如 ARM 、 DSP 、 FPGA 器件等。

标准的JTAG 接口是 4 线: TMS 、 TCK 、 TDI 、 TDO ,分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。

JTAG 测试允许多个器件通过 JTAG 接口串联在一起,形成一个 JTAG 链,能实现对各个器件分别测试。

JTAG 接口还常用于实现 ISP ( In-System Programmable 在系统编程)功能,如对 FLASH器件进行编程等。

通过 JTAG 接口,可对芯片内部的所有部件进行访问,因而是开发调试嵌入式系统的一种简洁高效的手段。

目前 JTAG 接口的连接有两种标准,即 14 针接口和 20 针接口,其定义分别如下所示。

14 针JTAG 接口定义:14 针 JTAG 接口定义引脚名称描述1 、 13 VCC 接电源2 、 4 、 6 、 8 、 10 、 14 GND 接地3 nTRST 测试系统复位信号5 TDI 测试数据串行输入7 TMS 测试模式选择9 TCK 测试时钟11 TDO 测试数据串行输出12 NC 未连接20 针 JTAG 接口定义引脚名称描述VTref 目标板参考电压,接电源2 VCC 接电源3 nTRST 测试系统复位信号4、6、8、10、12、14、16、18、20 GND 接地5 TDI 测试数据串行输入7 TMS 测试模式选择9 TCK 测试时钟11 RTCK 测试时钟返回信号13 TDO 测试数据串行输出15 nRESET 目标系统复位信号17 、 19 NC 未连接。

jtagapb用法

jtagapb用法

jtagapb用法摘要:1.JTAG简介2.APB简介3.JTAG与APB的结合:JTAG-APB4.JTAG-APB的使用方法5.实例演示6.注意事项正文:JTAG(Joint Test Action Group,联合测试行动组)和APB(Advanced Peripheral Bus,高级外围总线)是两种硬件调试和编程接口,它们在嵌入式系统开发中广泛应用。

JTAG主要用于芯片内部测试,而APB则用于芯片内部各个模块之间的通信。

当这两者结合时,它们为开发者提供了一种强大的硬件调试和编程解决方案。

本文将详细介绍JTAG-APB的使用方法。

1.JTAG简介JTAG是一种用于测试和调试硬件的标准接口,它最初由英国公司Philips Semiconductors于1990年代研发。

JTAG接口主要有四根线:TMS(Test Mode Select,测试模式选择)、TDI(Test Data In,测试数据输入)、TDO (Test Data Out,测试数据输出)和TCK(Test Clock,测试时钟)。

通过这些线路,JTAG提供了一种可靠的方法来访问和控制芯片内部的各种寄存器和逻辑。

2.APB简介APB是一种高性能、低延迟的总线接口,用于芯片内部各个模块之间的通信。

它由两根数据线(A和B)和一根时钟线(CLK)组成。

APB支持同步和异步传输,数据传输速率较高,可满足大多数嵌入式系统的需求。

3.JTAG与APB的结合:JTAG-APB当JTAG和APB结合时,开发者可以利用JTAG接口进行硬件调试,同时通过APB接口实现芯片内部模块之间的通信。

这为开发者提供了一种便捷的方式,可以在调试过程中实时观察和控制芯片的运行状态。

4.JTAG-APB的使用方法要使用JTAG-APB,首先需要配置相应的硬件和软件环境。

这包括:- 硬件:具有JTAG和APB接口的芯片- 软件:支持JTAG-APB的调试工具和驱动程序使用JTAG-APB时,可分为以下几个步骤:1)连接硬件:将JTAG和APB接口连接到开发板上。

jtag电压标准

jtag电压标准

jtag电压标准JTAG(Joint Test Action Group)是一种用于帮助测试集成电路(Integrated Circuit, IC)的标准接口技术。

它可以提供低成本、高效率和灵活性的测试方法,广泛应用于电子产品的制造和测试过程中。

JTAG电压标准是指JTAG接口中使用的电压范围和电压级别的规定。

以下是关于JTAG电压标准的详细介绍。

1. JTAG电压标准概述JTAG电压标准是由JTAG联合测试行动组(Joint Test Action Group)制定的一项标准规范,用于定义JTAG接口的电气特性和电压水平。

JTAG接口通常用于测试和调试IC芯片上的逻辑电路,以保证电路的正常功能和稳定性。

2. JTAG电压标准的作用JTAG电压标准的主要作用是确保JTAG接口的互操作性和兼容性。

通过规定接口的电压水平和电气特性,能够确保不同厂家生产的JTAG设备能够正常工作和相互通信。

此外,JTAG电压标准还可以提供工程师测试和调试IC芯片时所需的电气信号,以确保测试的准确性和有效性。

3. JTAG电压标准的常用值根据JTAG电压标准,JTAG接口通常使用3.3V或5V的电压级别。

其中,3.3V是最常用的电压级别,广泛应用于现代集成电路的测试和调试过程中。

而5V的电压级别则主要用于一些老式的集成电路,也可用于测试一些特殊需求的设备。

4. JTAG电压标准的电气特性根据JTAG电压标准,JTAG接口的电气特性需要满足一系列要求。

其中包括输出电压的高电平和低电平的范围、输入电压的高电平和低电平的范围、高电平和低电平的承受时间等。

这些要求可以确保接口的稳定性和可靠性,避免由于电压偏差引起的通信错误和故障。

5. JTAG电压标准的调试和测试技术JTAG接口不仅限于测试和调试集成电路,还可以应用于一些其他领域。

例如,一些嵌入式开发板和硬件模块也可以通过JTAG接口进行调试和测试。

因此,JTAG电压标准也涉及到了一些相关的调试和测试技术,包括单歩调试(Single Step Debugging)、Boundary Scan Testing、Scan Chain Testing等。

JTAG接口介绍

JTAG接口介绍

JTAG(Joint Test Action Group,联合测试行动小组)是一种国际标准测试协议,主要用于芯片内部测试及对系统进行仿真、调试,JTAG技术是一种嵌入式调试技术,它在芯片内部封装了专门的测试电路TAP(Test Access Port,测试访问口),通过专用的JTAG测试工具对内部节点进行测试。

目前大多数比较复杂的器件都支持JTAG协议,如ARM、DSP、FPGA器件等。

标准的JTAG接口是4线:TMS、TCK、TDI、TDO,分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。

JTAG测试允许多个器件通过JTAG接口串联在一起,形成一个JTAG链,能实现对各个器件分别测试。

JTAG接口还常用于实现ISP(In-System Programmable在系统编程)功能,如对FLASH器件进行编程等。

通过JTAG接口,可对芯片内部的所有部件进行访问,因而是开发调试嵌入式系统的一种简洁高效的手段。

目前JTAG接口的连接有两种标准,即14针接口和20针接口,其定义分别如下所示。

14针JTAG接口定义:14针JTAG接口定义引脚名称描述1、13VCC接电源2、4、6、8、10、14GND接地3nTRST测试系统复位信号5TDI测试数据串行输入7TMS测试模式选择9TCK测试时钟11TDO测试数据串行输出12NC未连接20针JTAG接口定义引脚名称描述1VTref目标板参考电压,接电源2VCC接电源3nTRST测试系统复位信号4、6、8、10、12、14、16、18、20GND接地5TDI测试数据串行输入7TMS测试模式选择9TCK测试时钟11RTCK测试时钟返回信号13TDO测试数据串行输出15nRESET目标系统复位信号17、19NC未连接下面以S3C4510B开发板为例说明JTAG接口:在保证电源电路、晶振电路和复位电路正常工作的前提下,可通过JTAG接口调试S3C4510B,在系统上电前,首先应检测JTAG接口的TMS、TCK、TDI、TDO信号是否已与S3C4510B 的对应引脚相连,其次应检测S3C4510B的nEWAIT引脚(Pin71)是否已上拉,ExtMREQ 引脚(Pin108)是否已下拉,对这两只引脚的处理应注意,作者遇到多起S3C4510B不能正常工作或无法与JTAG接口通信,均与没有正确处理这两只引脚有关。

jtag的pin电压

jtag的pin电压

jtag的pin电压摘要:1.JTAG简介2.JTAG的PIN电压定义3.JTAG PIN电压的作用4.JTAG PIN电压的常见问题及解决方案5.总结正文:JTAG(Joint Test Action Group)是一种国际标准测试接口,主要用于芯片内部测试、调试和编程。

它提供了一种非侵入性的方法,使测试仪能够与芯片进行通信,并控制内部信号以进行各种测试操作。

JTAG接口通常包括四个或五个引脚,即TDI(Test Data In,测试数据输入)、TDO(Test Data Out,测试数据输出)、TMS(Test Mode Select,测试模式选择)、TCK(Test Clock,测试时钟)和可选的TRST(Test Reset,测试重置)。

JTAG的PIN电压定义如下:- TDI, TDO: 低电平有效,高电平无效。

通常为3.3V或1.8V。

- TMS: 低电平有效,高电平无效。

通常为3.3V或1.8V。

- TCK: 是一个时钟信号,频率通常为1-100MHz。

- TRST(可选):高电平有效,低电平无效。

通常为3.3V或1.8V。

JTAG PIN电压的作用如下:- TDI, TDO: 用于输入和输出测试数据。

- TMS: 用于选择和控制测试模式。

- TCK: 用于产生测试时钟,驱动JTAG操作。

- TRST(可选):用于重置测试状态,以便在测试过程中进行复位操作。

在实际应用中,JTAG PIN电压可能遇到一些常见问题,例如:1.不同电压等级的PIN连接在一起,可能导致信号干扰或损坏。

2.PIN电压与实际电路中的其他电压等级不匹配,可能影响JTAG功能的正常工作。

3.JTAG接口的ESD保护不足,可能导致静电放电损坏。

针对以上问题,可以采取以下解决方案:1.确保使用相同电压等级的PIN连接,避免不同电压等级的PIN直接相连。

2.在设计电路时,确保JTAG PIN电压与其他电路电压等级匹配。

jtag参考电压

jtag参考电压

JTAG(Joint Test Action Group)是一种用于测试和调试集成电路的标准接口。

JTAG接口通常包括多个引脚,用于传输数据和控制信号。

其中,JTAG的SWD(Software Debug)接口是一种常用的JTAG接口类型,通常用于嵌入式系统的调试和编程。

在JTAG SWD接口中,参考电压是指用于提供JTAG接口所需的参考电压的电压源。

JTAG SWD 接口需要一个稳定的参考电压来确保正确的数据传输和控制信号生成。

通常,JTAG SWD接口的参考电压为1.8V或2.5V。

在JTAG SWD接口中,参考电压通常由外部电源提供。

为了确保参考电压的稳定性和可靠性,通常需要使用专门的电源管理芯片或稳压器来提供稳定的参考电压。

此外,为了避免JTAG SWD接口受到干扰或噪声的影响,还需要采取一些措施来保护JTAG SWD接口免受干扰和噪声的影响。

总的来说,JTAG SWD接口的参考电压是确保正确数据传输和控制信号生成的重要因素之一,因此需要特别注意参考电压的稳定性和可靠性。

9pin jtag引脚定义

9pin jtag引脚定义

9pin jtag引脚定义
9pin JTAG接口通常用于嵌入式系统的调试和编程。

JTAG(联合测试行动组)接口是一种用于测试集成电路的标准接口。

以下是9pin JTAG接口的引脚定义:
1. TCK(Test Clock),这是测试时钟信号,用于同步测试数据的传输。

2. TMS(Test Mode Select),这个引脚用于控制JTAG状态机的状态转换。

3. TDI(Test Data Input),这是测试数据输入引脚,用于将数据输入到被测试设备。

4. TDO(Test Data Output),这个引脚用于从被测试设备输出测试数据。

5. TRST(Test Reset),这是测试复位引脚,用于将被测试设备复位到测试模式。

6. RTCK(Return Test Clock),这个引脚用于返回测试时钟,用于在异步模式下进行通信。

7. SRST(System Reset),这是系统复位引脚,用于对整个
系统进行复位。

8. 未连接,在某些9pin JTAG接口中,第八引脚可能未连接。

9. 未连接,同样地,在某些9pin JTAG接口中,第九引脚也
可能未连接。

这些引脚定义是标准的JTAG接口定义,然而在实际应用中可能
会有一些变化,特别是针对特定的芯片或设备。

因此,在使用9pin JTAG接口时,需要参考具体的芯片手册或数据表以获取准确的引脚
定义和使用说明。

jtag工作原理详解

jtag工作原理详解

jtag工作原理详解JTAG(Joint Test Action Group)是一种用于测试和调试电子设备的标准接口协议。

它提供了一种简单而有效的方法,可以对集成电路(IC)进行测试、调试和编程。

本文将详细介绍JTAG工作原理,包括其基本原理、信号线定义、时序和应用示例。

一、基本原理JTAG工作原理基于一种称为“串行扫描链”的技术。

该技术通过在芯片上添加一组可编程逻辑电路,将芯片内部的各个功能模块连接起来,形成一个长链。

这个链可以通过JTAG接口与外部设备进行通信。

二、信号线定义JTAG接口由四根主要的信号线组成,分别是TCK、TMS、TDI和TDO。

1. TCK(Test Clock):测试时钟信号,用于同步数据传输。

2. TMS(Test Mode Select):测试模式选择信号,用于控制JTAG状态机。

3. TDI(Test Data Input):测试数据输入信号,用于向芯片发送测试数据。

4. TDO(Test Data Output):测试数据输出信号,用于从芯片读取测试数据。

三、时序JTAG的时序是由JTAG状态机控制的。

JTAG状态机有四种状态,分别是Test-Logic-Reset(TLR)、Run-Test/Idle(RTI)、Select-DR-Scan(SDR)和Select-IR-Scan(SIR)。

1. TLR状态:在此状态下,芯片的所有逻辑电路都将被复位,并将扫描链的状态重置为初始状态。

2. RTI状态:在此状态下,芯片处于正常工作状态,可以执行正常的操作。

3. SDR状态:在此状态下,可以对芯片的数据寄存器进行扫描操作。

4. SIR状态:在此状态下,可以对芯片的指令寄存器进行扫描操作。

四、应用示例JTAG广泛应用于各种电子设备的测试和调试中。

以下是一个应用示例,以展示JTAG在芯片测试中的应用。

假设我们有一个芯片,其中包含一个8位的数据寄存器和一个8位的控制寄存器。

jtag接口

jtag接口

JTAG接口1. 简介JTAG(Joint Test Action Group,联合测试行动小组)接口是一种用于测试和调试电子设备的标准接口。

它可以提供对设备内部的信号和状态进行非侵入性访问,方便测试和调试工作的进行。

2. JTAG接口的原理JTAG接口基于IEEE 1149.1标准而设计,通常由以下几个主要部分组成:2.1 TAP控制器TAP(Test Access Port,测试访问端口)控制器是JTAG接口的核心部分,它负责控制JTAG链上的各个设备进行测试和调试操作。

TAP控制器包含四个主要状态:Test-Logic-Reset (测试逻辑复位)、Run-Test/Idle(运行测试/空闲)、Select-DR-Scan(选择数据寄存器扫描)和 Select-IR-Scan(选择指令寄存器扫描)。

2.2 数据寄存器和指令寄存器JTAG接口通过数据寄存器和指令寄存器实现对设备内部信息的读取和写入。

数据寄存器用于存储设备内部的数据,指令寄存器用于存储控制设备的指令。

2.3 JTAG链JTAG链是由多个设备连接在一起形成的链路,每个设备都有一个JTAG接口用于进行测试和调试操作。

通过JTAG链,可以对所有设备进行统一的控制和访问。

3. JTAG接口的应用JTAG接口广泛应用于电子设备的测试和调试领域。

它可以用于以下几个主要方面:3.1 片上自检(BIST)JTAG接口可以用于进行片上自检(Built-In Self-Test,BIST)操作,通过读取和分析测试模式下设备内部的信号和状态,检测设备是否正常工作。

3.2 调试模式JTAG接口可以进入设备的调试模式,可以对设备进行单步调试、断点调试等操作,方便开发人员进行程序调试和故障排查。

3.3 仿真和验证JTAG接口还可以用于仿真和验证工作。

通过JTAG接口,可以将外部测试模式下的信号加载到设备内部进行仿真和验证工作。

4. JTAG接口的优势与其他调试和测试接口相比,JTAG接口具有以下几个显著的优势:4.1 非侵入性访问JTAG接口可以在不破坏原有电路功能的情况下,对设备内部信号进行读取和分析。

JTAG各类接口针脚定义及含义

JTAG各类接口针脚定义及含义

JTAG各类接口针脚定义及含义JTAG有10pin的、14pin的和20pin的,尽管引脚数和引脚的排列顺序不同,但是其中有一些引脚是一样的,各个引脚的定义如下。

一、引脚定义Test Clock Input (TCK) -----强制要求1TCK在IEEE1149.1标准里是强制要求的。

TCK为TAP的操作提供了一个独立的、基本的时钟信号,TAP的所有操作都是通过这个时钟信号来驱动的。

Test Mode Selection Input (TMS) -----强制要求2TMS信号在TCK的上升沿有效。

TMS在IEEE1149.1标准里是强制要求的。

TMS信号用来控制TAP状态机的转换。

通过TMS信号,可以控制TAP在不同的状态间相互转换。

Test Data Input (TDI) -----强制要求3TDI在IEEE1149.1标准里是强制要求的。

TDI是数据输入的接口。

所有要输入到特定寄存器的数据都是通过TDI接口一位一位串行输入的(由TCK驱动)。

Test Data Output (TDO) -----强制要求4TDO在IEEE1149.1标准里是强制要求的。

TDO是数据输出的接口。

所有要从特定的寄存器中输出的数据都是通过TDO接口一位一位串行输出的(由TCK驱动)。

Test Reset Input (TRST) ----可选项1这个信号接口在IEEE 1149.1标准里是可选的,并不是强制要求的。

TRST可以用来对TAPController进行复位(初始化)。

因为通过TMS 也可以对TAP Controll进行复位(初始化)。

所以有四线JTAG与五线JTAG之分。

(VTREF) -----强制要求5接口信号电平参考电压一般直接连接Vsupply。

这个可以用来确定ARM的JTAG接口使用的逻辑电平(比如3.3V还是5.0V?)Return Test Clock ( RTCK) ----可选项2可选项,由目标端反馈给仿真器的时钟信号,用来同步TCK信号的产生,不使用时直接接地。

jtag接口标准

jtag接口标准

jtag接口标准一、JTAG简介JTAG(Joint Test Action Group)是一种国际标准测试协议,主要用于芯片内部和板级测试。

它定义了一种用于访问芯片内部节点进行边界扫描和在系统编程的标准。

JTAG最初是用来对芯片进行测试的,但现在已经扩展到了包括编程和调试等应用。

二、JTAG接口标准JTAG接口标准通常由以下四个信号线组成:1.TCK(Test Clock):测试时钟信号,用于驱动测试逻辑。

2.TMS(Test Mode Select):测试模式选择信号,用于选择测试模式。

3.TDI(Test Data Input):测试数据输入信号,用于输入测试数据。

4.TDO(Test Data Output):测试数据输出信号,用于输出测试数据。

此外,还有可选的 TRST(Test Reset)信号,用于测试复位。

三、JTAG接口的信号线1.TCK:这是必需的信号,用于驱动测试逻辑。

2.TMS:这是必需的信号,用于选择测试模式。

3.TDI:这是必需的信号,用于输入测试数据。

4.TDO:这是必需的信号,用于输出测试数据。

5.TRST:这是可选的信号,用于测试复位。

四、JTAG接口的设备类型JTAG接口设备分为两种类型:内建JTAG(Build-In JTAG)和外挂JTAG(Plug-In JTAG)。

内建JTAG将JTAG接口集成在芯片内部,主要用于芯片内部测试和编程。

外挂JTAG将JTAG接口集成在外部设备中,主要用于板级测试和调试。

五、JTAG接口的测试方式JTAG接口支持以下几种测试方式:1.边界扫描测试:通过扫描芯片管脚的状态来检测和定位故障。

2.在系统编程:通过JTAG接口对芯片进行编程和配置。

3.调试:通过JTAG接口进行硬件调试和软件调试。

4.仿真:通过JTAG接口进行仿真和模拟。

5.烧录:通过JTAG接口将程序烧录到芯片中。

JTAG接口定义相关知识汇总

JTAG接口定义相关知识汇总

JTAG接口定义相关知识汇总一、什么是jtag接口JTAG(Joint Test Action Group,联合测试行动小组) 是一种国际标准测试协议,主要用于芯片内部测试及对系统进行仿真、调试,JTAG 技术是一种嵌入式调试技术,它在芯片内部封装了专门的测试电路TAP (Test Access Port,测试访问口),通过专用的JTAG 测试工具对内部节点进行测试。

目前大多数比较复杂的器件都支持JTAG 协议,如ARM 、DSP 、FPGA 器件等。

标准的JTAG 接口是 4 线:TMS、TCK、TDI、TDO,分别为测试模式选择、测试时钟、测试数据输入和测试数据输出。

JTAG 测试允许多个器件通过JTAG 接口串联在一起,形成一个JTAG链,能实现对各个器件分别测试。

JTAG 接口还常用于实现ISP(In-System Programmable 在系统编程)功能,如对FLASH器件进行编程等。

通过JTAG 接口,可对芯片内部的所有部件进行访问,因而是开发调试嵌入式系统的一种简洁高效的手段。

目前JTAG 接口的连接有两种标准,即14 针接口和20 针接口,其定义分别如下所示。

在保证电源电路、晶振电路和复位电路正常工作的前提下,可通过JTAG 接口调试S3C4510B,在系统上电前,首先应检测JTAG 接口的TMS 、TCK 、TDI 、TDO 信号是否已与S3C4510B 的对应引脚相连,其次应检测S3C4510B 的nEWAIT 引脚(Pin71 )是否已上拉,ExtMREQ 引脚(Pin108 )是否已下拉,对这两只引脚的处理应注意,作者遇到多起S3C4510B 不能正常工作或无法与JTAG 接口通信,均与没有正确处理这两只引脚有关。

给系统上电后,可通过示波器查看S3C4510B 对应引脚的输出波形,判断是否已正常工作,若S3C4510B 已正常工作,在使能片内PLL 电路的情况下,SDCLK/MCLKO 引脚(Pin77 )应输出频率为50MHz的波形,同时,MDC 引脚(Pin50 )和其他一些引脚也应有波形输出。

dap jtag标准定义

dap jtag标准定义

dap jtag标准定义JTAG标准定义导语:JTAG(Joint Test Action Group,联合测试行动小组)是一种用于数字电路测试和编程的标准接口。

该标准定义了一种在芯片上使用少量针脚进行测试和调试的方法。

它已成为许多集成电路(IC)设计中不可或缺的一部分,并广泛应用于各种领域,包括电子工程、电信、航空航天和计算机科学等。

第一部分:JTAG的背景与起源1.1 背景随着电子技术的不断进步和集成电路的迅速发展,如何高效地测试和调试现代电子设备成为了一个重要的问题。

在过去,测试工程师需要通过繁琐且耗时的方法进行测试和调试,带来了大量的人力和时间成本。

因此,研究人员开始探索一种更加高效的测试和调试方法。

1.2 联合测试行动小组(JTAG)由于JTAG是一种行业标准,因此它得到了业界的广泛认可和支持。

1990年,一个名为“联合测试行动小组”的工作组成立,旨在开发一个可以在芯片上使用少量针脚进行测试和调试的标准接口。

作为该工作组的成果,JTAG标准于1990年左右形成,并迅速得到广泛应用。

第二部分:JTAG标准的核心组成2.1 TAP控制器JTAG标准的核心组成部分是TAP控制器(Test Access Port Controller)。

TAP控制器是一个状态机,负责控制对芯片内部测试资源的访问。

它通过一个特定的序列来设置和读取芯片内部的寄存器,以进行测试和调试。

TAP 控制器用于与目标电路连接,并接收和发送测试数据。

2.2 TDI、TDO、TCK和TMS信号JTAG标准中定义了四个重要的信号:TDI(Test Data Input)、TDO(Test Data Output)、TCK(Test Clock)和TMS(Test Mode Select)。

其中,TDI用于将测试数据输入目标电路,TDO用于从目标电路中读取测试数据,TCK用作时钟信号,而TMS用于选择测试模式。

2.3 测试模式JTAG标准定义了多种测试模式,包括功能模式、测试模式和故障注入模式等。

CPU的JTAG口是个什么东西

CPU的JTAG口是个什么东西

CPU的JTAG口是个什么东西CPU的JTAG口是个什么东西我们看到很多芯片,都有一个JTAG口,这是干什么用的呢?JTAG(Joint Test Action Group)联合测试工作组。

是一种标准测试协议,主要用于芯片内部的测试兼容IEEE 1149.1协议,很多的高级芯片均具有这个协议,如FPGA、DSP等。

JTAG口一开始只是用来对芯片内部进行测试的,他的原理就是在器件内部定义一个名为TAP(T est Access Port)测试访问口,然后通过专用的工具对内部进行测试。

现在,通过JTAG可对芯片内部的所有部件进行编程控制。

下面我们来介绍一下JTAG口的接口定义!JTAG口有很多的封装,比如10脚、14脚和20脚,尽管引脚的数目和排序不同,但都是大同小异!IEEE1149.1标准里是强制要求的如下:1、TCK(Test Clock Input)--JTAG口时钟脚测试时钟输入脚为TAP的操作提供了一个独立的、基本的时钟信号,TAP的所有操作都是通过这个时钟信号来驱动的。

2、TMS (Test Mode Selection Input) -----测试模式选择输入脚TMS信号可以控制TAP在不同的状态之间进行相互转换,此信号在TCK的.上升沿有效。

3、TDI (Test Data Input) -----测试数据输入脚TDI是所有要输入到特定寄存器的数据串行输入的接口。

4、TDO (Test Data Output) -----测试数据输出脚TDO是所有要从特定的寄存器中输出的数据串行输出的接口。

5、 (VTREF) -----接口信号电平接口信号电平可以用来确定ARM的JTAG接口使用的逻辑电平。

IEEE1149.1标准里是可选项的要求如下:1、TRST (Test Reset Input) ----测试复位输入脚TRST信号可以执行与TMS一样的功能,即用来对TAPController进行复位(初始化)。

名词解释jtag -回复

名词解释jtag -回复

名词解释jtag -回复
JTAG (Joint Test Action Group) 是一种国际标准的硬件调试和测试接口。

它最初是为了芯片内部电路的测试而设计的,但现在广泛用于嵌入式系统的调试、编程和硬件诊断。

JTAG接口通常在集成电路(IC)或电路板上作为一个专用的四线或五线接口存在,这四条线分别是:TMS(Test Mode Select)、TCK(Test Clock)、TDI(Test Data In)、TDO(Test Data Out)和可选的TRST (Test Reset)。

通过JTAG接口,开发者可以访问处理器内部的寄存器和内存,进行硬件级别的调试,例如设置断点、读写内存、单步执行指令等。

此外,JTAG 还常用于烧写和更新设备的固件。

总的来说,JTAG是一种强大的硬件调试工具,对于嵌入式系统的设计、开发和维护具有重要意义。

名词解释jtag -回复

名词解释jtag -回复

名词解释jtag -回复
JTAG(Joint Test Action Group)是一种用于测试和调试集成电路(IC)的接口标准。

它定义了一套用于测试电子设备中的互联部件(如芯片、电路板或系统)的电子信号和协议。

JTAG允许在生产过程中对电路进行功能测试、故障诊断和编程等操作。

JTAG接口通常包括多个引脚,用于连接到被测试设备或电路板上的JTAG 测试节点。

通过这些节点,可以使用JTAG协议进行与设备通信。

在测试过程中,可以通过JTAG接口对电路中的各个组件进行测试,通过读取和写入寄存器、观察信号状态等方式来检测故障或验证功能。

除了在测试过程中的应用,JTAG接口还可以用于调试和烧录固件。

通过JTAG接口,开发人员可以非常方便地在芯片级别上调试硬件和软件,以及下载和更新设备的固件。

总之,JTAG是一种通过定义特定的接口和协议来测试、调试和编程集成电路的标准。

它在电子设备制造和开发过程中具有广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
相关文档
最新文档
