模具设计ug知识点模具设计UG软件，全称为Unigraphics，是一款专业的三维计算机辅助设计（CAD）软件，广泛应用于模具设计领域。
本文将介绍一些模具设计UG软件的重要知识点，帮助读者更好地了解和应用该软件。
一、UG软件基础知识1. UG软件介绍：UG软件是由美国塔顿公司（TATON）开发的一款计算机辅助设计软件，主要用于创建三维模型和进行工程分析。
2. UG软件界面：UG软件提供了直观友好的用户界面，包括菜单栏、工具栏、命令提示行等，方便用户进行操作和设计。
3. 模块划分：UG软件包括建模、装配、绘图、分析等多个模块，每个模块都有不同的功能和工具。
二、UG建模知识点1. 零件建模：UG软件提供了丰富的建模工具和操作方法，如拉伸、旋转、扫描、填充等，可用于创建各种形状的零件模型。
2. 曲面建模：UG软件支持曲面建模，允许用户创建更复杂的几何形状，如曲线曲面、扭曲曲面等。
3. 特征建模：UG软件提供了特征建模功能，用户可以通过添加特征来改变零件的形状和结构，如孔、凸台、倒角等特征。
4. 参数化设计：UG软件支持参数化设计，用户可以定义和修改参数，实现对模型的快速调整和重用。
三、UG装配知识点1. 零件装配：UG软件可以将多个零件组装成装配体，并进行位置调整和碰撞检测，确保装配的正确性和稳定性。
2. 零部件关系：UG软件提供了零部件之间的关系定义功能，可用于约束零部件的位置、轴向、平行、垂直等关系。
3. 装配分析：UG软件支持装配分析，可以进行装配体的运动学和动力学分析，评估装配的可用性和性能。
四、UG绘图知识点1. 视图创建：UG软件支持快速创建模型的正视图、俯视图、剖视图等视图，在绘图中显示不同角度和层面的零件形状。
2. 尺寸标注：UG软件提供了丰富的尺寸标注工具，用户可以根据需要选择线性尺寸、角度尺寸、半径直径尺寸等进行标注。
3. 图纸布局：UG软件支持图纸布局，用户可以根据需求创建和编辑多个图纸，并进行排列、剪切、复制等操作。
ug模具设计的具体学习内容
ug模具设计的详细学习内容(1)CAD界面/翻开draw、Modify工具条相关命令的讲解、实例讲解;(2)图层的设置/运用、标注尺寸相关设置/标注尺寸工具条的讲解、(3)机械制图前言、图样、图纸大小及图框、标题栏、比例、线型、尺寸;(4)投影的根本知识、三视图的成形原理、规律、三视图的展开、识读三视图的根本要领;(5)第一角法的讲解、第三角法的讲解、根本视图的介绍;(6)斜视图、部分视图、旋转视图、剖视图：(7)剖面图、部分放大图、简化画法;(8)零件图的作用/内容、零件图的技术要求、配合的概念;(9)外表粗糙度、形位公差、识读零件图的根本步骤;(10)螺纹、键的介绍、销的介绍、齿轮的根本知识、(19)装配图表达方法、装配图的识读。
(11)图纸的打印/设置的讲解、系统工具条的讲解、菜单常用命令的介绍、实例讲解;1.UG的安装及用户化。
2.图层知识及颜色管理。
3.曲线构造与。
4.草图设计。
5.实体建模及、直接建模、复合建模等。
6.创立复杂曲面及曲面。
7.自顶向下的装配设计及引用集管理。
8.装配中的参数化设计及(WAVE LINK、克隆装配、表达式管理等)。
9.全3维检查(干预CHECK及间隙CHECK等、拔模分析和倒扣面(UNDERCUT)分析最小R角分析等。
10.内外滑块设计。
11.Drafting 2 维工程图及模具组装图、爆炸翻开图。
12.逆向工程设计(点云到曲面等)。
13.CAD2维设计。
14.出图打印。
15.模具构造设计(三板冷流道模、两板冷流道模、热流道模具及半冷半热流道(SEIMI-HOT)模具;热流道板的设计、热流道注嘴设计等)。
16.IGS、STEP、PARASOLID破面修补、破体修补等。
17.产品分析与检讨(例如：对客户提出利于模具设计的产品修改建议等)。
18.型芯(CORE)和型腔(CAVITY)设计(常用分模方法等)。
19.模架设计。
20.MOLDWIZAR模具设计(分模、冷却、顶针、GATE、调标准件和标准模架等)。
ug注塑模具设计教程
ug注塑模具设计教程UG注塑模具设计是一种CAD软件，广泛应用于注塑模具的设计和制造过程中。
它具有强大的功能和灵活性，可以帮助工程师快速、高效地进行模具设计。
下面是一个简单的UG注塑模具设计教程，帮助初学者了解基本操作和流程。
首先，需要打开UG软件，然后选择创建新文件。
接下来，在顶部菜单栏中选择“文件”->“新建”->“零件”。
然后，选择适当的单位制和零件模板，点击“确认”。
接着，我们需要绘制模具的零部件轮廓。
在左侧的工具栏中选择适当的绘图工具，如线段、圆等，根据设计要求绘制模具的外形。
可以使用各种绘图和编辑工具对零件进行修整和调整。
完成零部件的绘制后，可以选择进行参数化建模。
这就是给零件添加尺寸和约束，并通过修改尺寸值来实现模具的形状调整。
参数化建模是UG的一个重要特性，它可以帮助设计师在设计过程中灵活地进行修改和优化。
接下来，我们可以对零件进行三维建模。
选择适当的工具，如拉伸、旋转、挤压等，根据需要将零件的二维轮廓转化为三维实体。
可以使用各种操作如修整、倒角等对模具进行进一步的完善和优化。
完成零部件的三维建模后，可以创建装配体。
选择菜单栏中的“装配体”选项，将各个零部件放置在正确的位置上，并设置适当的装配关系和约束。
这样可以模拟模具在实际使用过程中的动作和关系，方便进行后续的设计和分析。
最后，可以进行模具的细节设计和分析。
可以使用菜单栏中的各种工具和功能，如切削、填充、检查等，对模具进行进一步的细化和检验。
可以生成模具的图纸，并导出相关文件以供制造和生产使用。
UG注塑模具设计教程中还涉及很多其他的工具和功能，这里只是简单介绍了基本操作流程。
初学者可以通过学习和实践，逐渐掌握UG软件的使用技巧和方法。
在实际的模具设计中，还需要结合具体的需求和制造工艺进行综合考虑和优化。
希望这个简单的UG注塑模具设计教程能够对初学者有所帮助。
ug模具设计
ug模具设计UG就是Unigraphics的简称，是一款知名的三维CAD/CAM/CAE软件，广泛应用于工业设计和数控加工领域。
UG 模具设计是UG软件在模具设计方面的应用，它在提高模具设计效率、优化模具设计质量等方面有着显著的优势。
本文将会从UG模具设计的概述、流程、技术要点和实例等多个方面进行介绍。
一、UG模具设计的概述UG模具设计主要针对的是各类注塑模、压铸模、冲压模以及复合模等各种类型的模具设计。
通过UG软件的强大功能，可以实现模具设计的建模、装配、分析、加工和管理等多个环节的一体化操作，从而提高模具设计的效率和质量。
二、UG模具设计的流程UG模具设计的流程主要包括需求分析、模具结构设计、模具零部件设计、装配设计、模具分析与优化、模具工序规划和加工设计等多个环节。
具体流程如下：1. 需求分析：根据模具使用的要求和工件的特点，确定模具的结构形式和功能要求。
2. 模具结构设计：进行模具的总体结构设计，包括整体布局、结构划分和构件选择等。
3. 模具零部件设计：根据模具结构设计的要求，对各个零部件进行详细的设计和建模，包括模座、模板、拉针、导柱等。
4. 装配设计：根据零部件设计的结果，进行模具的三维装配设计，检查是否满足要求，确保各个零部件之间的配合关系正常。
5. 模具分析与优化：对模具进行强度分析、冲击模拟等，优化模具结构，提高模具的使用寿命和稳定性。
6. 模具工序规划：根据模具的结构和加工要求，进行模具的工序规划，确定加工工艺和加工顺序。
7. 加工设计：根据工序规划的结果，进行模具的加工设计，包括零部件加工和装配过程中的夹具设计等。
三、UG模具设计的技术要点UG模具设计的技术要点主要包括凸模、凹模设计、零件装配和模具分析等几个方面。
1. 凸模设计：根据工件的几何形状和要求，进行凸模的设计，包括凸台的设计、导柱位置的确定等。
2. 凹模设计：根据工件的几何形状和要求，进行凹模设计，包括分型面设计、腔体布局和冷却水道设计等。

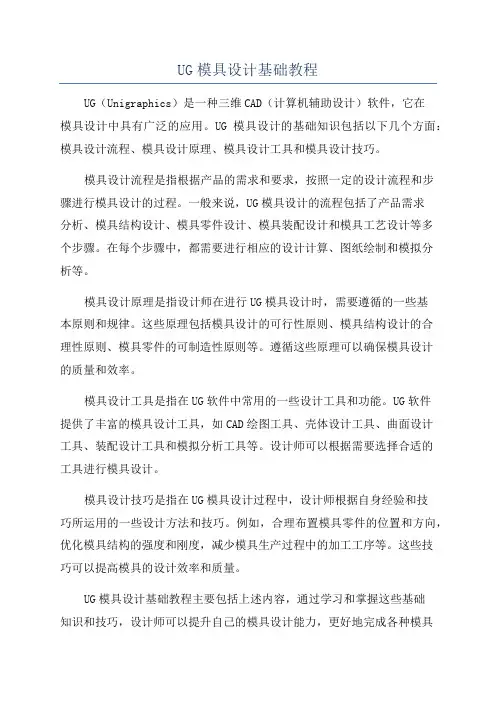

UG模具设计基础教程
UG模具设计基础教程UG（Unigraphics）是一种三维CAD（计算机辅助设计）软件，它在模具设计中具有广泛的应用。
UG模具设计的基础知识包括以下几个方面：模具设计流程、模具设计原理、模具设计工具和模具设计技巧。
模具设计流程是指根据产品的需求和要求，按照一定的设计流程和步骤进行模具设计的过程。
一般来说，UG模具设计的流程包括了产品需求分析、模具结构设计、模具零件设计、模具装配设计和模具工艺设计等多个步骤。
在每个步骤中，都需要进行相应的设计计算、图纸绘制和模拟分析等。
模具设计原理是指设计师在进行UG模具设计时，需要遵循的一些基本原则和规律。
这些原理包括模具设计的可行性原则、模具结构设计的合理性原则、模具零件的可制造性原则等。
遵循这些原理可以确保模具设计的质量和效率。
模具设计工具是指在UG软件中常用的一些设计工具和功能。
UG软件提供了丰富的模具设计工具，如CAD绘图工具、壳体设计工具、曲面设计工具、装配设计工具和模拟分析工具等。
设计师可以根据需要选择合适的工具进行模具设计。
模具设计技巧是指在UG模具设计过程中，设计师根据自身经验和技巧所运用的一些设计方法和技巧。
例如，合理布置模具零件的位置和方向，优化模具结构的强度和刚度，减少模具生产过程中的加工工序等。
这些技巧可以提高模具的设计效率和质量。
UG模具设计基础教程主要包括上述内容，通过学习和掌握这些基础知识和技巧，设计师可以提升自己的模具设计能力，更好地完成各种模具设计任务。
同时，还需要不断实践和积累经验，才能在实际设计中应用这些知识和技巧。
总结起来，UG模具设计基础教程是学习和掌握UG模具设计的必备课程。
通过学习模具设计流程、模具设计原理、模具设计工具和模具设计技巧等内容，可以提高模具的设计效率和质量，进一步提升自己的模具设计水平。
希望本篇文章能够对初学者在UG模具设计方面提供一些参考和指导。
ug冲压模具设计教程 (1)全文
第3步
第4步 为第1工位上最左边的3mm孔废料设计冲裁凹 模镶块
1
2
3
4
5 6
模型里包括了两个实体，一个是描画零件自身外形的实体 零件〔Ture Body〕，一个是用来在模板上开设零件装置孔的 工具实体〔False Body〕
第5步 为新拔出的凹模镶块设计落料孔。
1
2
3
4
两个复选框区分控制BBP 和DS板上落料孔的数量。假设 用户将For each scrap复选框 选中，所选的多块废料在BBP 和DS板上区分生成各自的落料 孔。否那么，多块废料将在 BBP和DS板上共用一个落料孔 。
ug冲压模具设计教程
2024/8/26
第8章 冲裁组件设计
普通冲裁设计 精细冲裁设计
【设计】：包括普通冲裁设计和精细冲裁设计； 【阵列】：可以创立、编辑和删除一个矩形或圆形的组件阵列 ；【关联】：在废料和冲裁组件之间树立一种关联性，包括位置 关联和外形关联；
练习 冲裁组件设计 pierce 文件夹中的a8_control_000装配体。
第10步 为凹模镶块设计落料孔。
1
2 3
第11步 为废料设计冲头，此废料的尺寸信息必需手工交互 查询。
2 1
3
1
3 2
4 5
留意：当特征更新失败 时，尽量将组件生成，抑 制失败的特征。组件生成 后，要反省更新失败的缘 由并修正其中的效果。
第12步 重定位P8R冲头。
124 356 7第13步 编辑P8R冲头，修正更新失败的blend特征。
2
3
4
1
2 3
练习 弯曲组件设计
用工程初始化从bend文件夹翻开a8_control_000.prt
ug模具设计教学大纲
UG模具设计教学大纲一、课程简介UG模具设计教学旨在使学生掌握UG软件的基本操作和模具设计的基本原理与方法。
通过理论授课、实践操作和案例分析等教学手段，培养学生的模具设计能力，为他们今后从事相关岗位工作打下坚实的基础。
二、教学目标1. 熟练掌握UG软件的基本操作，包括界面使用、图形绘制、几何编辑、零件装配等功能。
2. 理解模具设计的基本原理和流程，能够根据产品需求进行模具设计。
3. 掌握模具设计中常用的构件、标准零件的选用和组装方法。
4. 能够使用UG软件进行模具设计和模具装配，完成基本的3D建模和2D图纸输出。
三、教学内容1. UG软件基础操作- UG软件界面介绍- 图形创建与编辑- 几何修剪和扩展- 零件装配和约束- 图纸布局和注释2. 模具设计原理与流程- 模具设计的基本原理- 模具设计流程和注意事项- 模具结构和配件选择- 模具材料和热处理3. 模具构件和标准零件- 模具构件的功能和分类- 模具标准零件的选择和使用 - 模具标准件的尺寸和公差控制 4. 模具设计实践- 模具零部件的三维建模和装配 - 模具的分体和结构分析- 模具的注塑分析和优化- 模具的2D图纸绘制和输出四、教学方法1. 理论授课：通过课堂讲解，介绍UG软件操作技巧和模具设计基本原理。
2. 实践操作：通过在计算机实验室进行的实践操作，帮助学生熟练掌握UG软件的使用方法和模具设计的操作流程。
3. 案例分析：通过分析实际案例，引导学生应用所学知识解决模具设计中遇到的问题，培养学生的实际操作能力和解决问题的能力。
五、教学评估1. 平时表现：考察学生在实践操作课程中的实际操作技能和掌握程度。
2. 课程作业：布置一定数量的模具设计作业，考察学生对所学知识的理解和应用能力。
3. 期末考试：综合考察学生对UG软件操作和模具设计原理的掌握情况。
六、参考教材1. 《UG模具设计与制造教程》2. 《UG模具设计与制造实例》3. 《UG模具设计从入门到精通》七、教学支持与资源教学过程中，将提供相关教学视频和实例资料供学生参考和学习。
模具设计UG工程图全部教程
模具设计UG工程图全部教程一、简介模具是工业制造中广泛应用的一种工具，用于在工业生产中制造各种产品。
UG软件是一款专业的三维设计和工程分析软件，可以用于进行模具设计和工程图绘制。
本教程将介绍使用UG软件进行模具设计和绘制工程图的全部流程和操作方法。
二、模具设计基础在进行模具设计之前，需要了解一些基础知识和概念。
1. 模具种类模具可以分为冲压模具、塑料模具、铸造模具等多种类型。
不同种类的模具在设计和工程图绘制时有一些差异，需要根据具体情况选择合适的方法。
2. 模具零件模具由多个零件组成，如模具腔、模具芯、顶针、滑块等。
在设计过程中，需要根据产品要求和生产工艺选择合适的零件来组成模具。
3. 模具尺寸和公差模具设计中的尺寸和公差是非常重要的，它们直接影响着产品的质量和使用效果。
需要根据产品要求和工艺条件来确定模具的尺寸和公差。
三、UG模具设计流程UG软件是一款功能强大的三维设计软件，它提供了丰富的工具和功能，能够帮助工程师进行高效的模具设计和工程图绘制。
以下是一个基本的UG模具设计流程：1.创建新模型：使用UG软件创建一个新的模型文件，确定模具的整体形状和尺寸。
2.绘制模具零件：根据模具的构造和设计要求，使用UG软件绘制各个模具零件，如模具腔、模具芯等。
3.组装模具零件：将各个模具零件按照设计要求进行组装，确保它们能够正确地配合和运动。
4.添加标注和公差：根据产品要求和设计要求，对模具进行标注和添加公差，以确保模具满足产品的质量要求。
5.创建工程图：使用UG软件创建模具的工程图，包括三视图、剖视图、放样图等，以便更好地理解模具的结构和尺寸。
四、UG模具设计的常用功能UG软件提供了许多功能，可以帮助工程师更方便地进行模具设计和工程图绘制。
以下是一些常用的功能：1. 实体建模UG软件提供了实体建模功能，可以用于绘制模具的三维模型。
通过添加、修剪、旋转等操作，可以快速而准确地绘制模具的形状和尺寸。
2. 装配UG软件的装配功能可以帮助工程师将模具的各个零件进行组装，确保它们在实际使用中能够正确地配合和运动。
ug-模具设计流程图精选全文
分型的详细过程
·项目初始化
·设置模具坐标系（模具坐标系统的XC-YC平面必须定义在动模和定模接触面上，ZC轴正方向指向塑料熔体注入模具主流道的方向上）
·设置收缩率（由于塑料的热胀冷缩大于金属模具的热胀冷缩，所以冷却成型后的产品尺寸将会略小于模具型腔的相应尺寸，因此模具设计时模腔的尺寸要求略大于产品的相应尺寸以补
偿金属模具型腔与塑料熔体的热胀冷缩差异）
·定义模坯尺寸
·补破孔（当自动生成的曲面不适用时，人工创建自由曲面修补面）
·创建分型线
·编辑分型线（用过渡对象分割分型线
·创建分型面。
·创建型芯和行腔区域。
·创建型芯和行腔镶件。
图4-7说明了分型的详细流程。
图4-7 分型流程
