《路基路面工程》课程设计指导书（一）任务起止日期：学生姓名学号指导教师重庆交通职业学院《路基路面工程》课程设计指导书一、课程设计任务根据指导老师要求，完成相应的设计任务，主要包括：1、水泥混凝土路面设计；2、沥青混凝土路面设计；3、挡土墙设计。
二、课程设计内容1、水泥混凝土路面设计（双向4车道高速公路）（1）路面结构设计图、水泥混凝土路面分块布置图、水泥混凝土路面接缝设计图，至少完成其一（一张A3图纸）（2）水泥混凝土路面设计计算书（3）交通量根据学生班级及学号尾数按照表1采用，若学号尾数超过34，则35号选用1号的资料，36号选用2号的资料，依此类推。
表1 水泥混凝土路面设计交通量与土基资料表1（续）水泥混凝土路面设计交通量与土基资料2、沥青混凝土路面设计（双向4车道高速公路）（1）路面结构设计图、路面边缘排水设计图、中央分隔带排水设计图，至少完成其一（一张A3图纸）（2）沥青混凝土路面结构组合设计计算书（采用学校课程设计专用册）（3）交通量根据学生班级及学号尾数按照表2采用，若学号尾数超过34，则35号选用1号的资料，36号选用2号的资料，依此类推。
表2 沥青混凝土路面设计交通量与土基资料注：上表为双车道双向交通量调查结果，学生采用相应的交通量与路基资料。
3、支挡工程设计（1）设计资料双向四车道高速公路某横断面（路基宽度24.5m），为了收缩边坡（填方边坡坡度1：1.5），增强路基的稳定性，拟设一段仰斜式路肩（路提）挡土墙，拟采用浆砌片石仰斜式路肩（路提）墙，墙高H米，按照表4采用，顶宽1.2米（可自拟），墙背仰斜,坡度为1:0.25（可自拟），基底摩擦系f=0.5，地基容许承载力400 KPa，墙身分段长度为10m。
设计荷载公路－I级。
填土性质见表4。
墙身材料采用M7.5号砂浆,MU25片石,砌体容重为23kN/m3；按规范:砌体容许压应力为600KPa,容许剪应力为100KPa,容许拉应力为＝60KPa。
路基路面工程课程设计

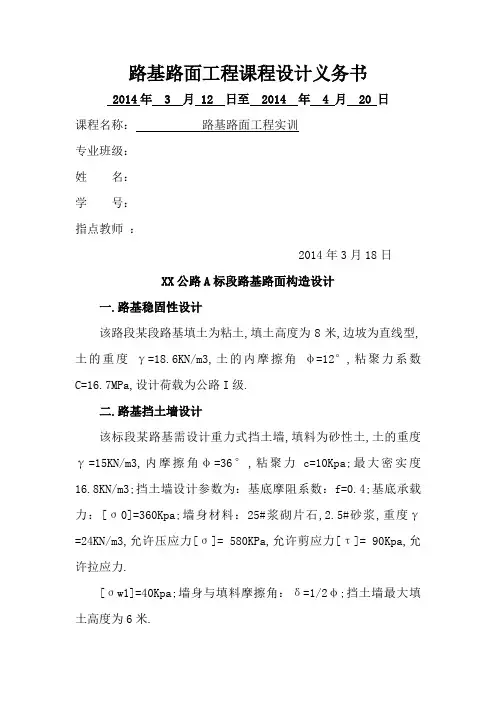

路基路面工程课程设计义务书 2014年 3 月 12 日至 2014 年 4 月 20 日课程名称：路基路面工程实训专业班级：姓名：学号：指点教师：2014年3月18日XX公路A标段路基路面构造设计一.路基稳固性设计该路段某段路基填土为粘土,填土高度为8米,边坡为直线型,土的重度γ=18.6KN/m3,土的内摩擦角φ=12°,粘聚力系数C=16.7MPa,设计荷载为公路I级.二.路基挡土墙设计该标段某路基需设计重力式挡土墙,填料为砂性土,土的重度γ=15KN/m3,内摩擦角φ=36°,粘聚力c=10Kpa;最大密实度16.8KN/m3;挡土墙设计参数为：基底摩阻系数：f=0.4;基底承载力：[σ0]=360Kpa;墙身材料：25#浆砌片石,2.5#砂浆,重度γ=24KN/m3,允许压应力[σ]= 580KPa,允许剪应力[τ]= 90Kpa,允许拉应力.[σw1]=40Kpa;墙身与填料摩擦角：δ=1/2φ;挡土墙最大填土高度为6米.三.路面工程设计1.路段初始年交通量,见表1（辆/天）.表1 汽车交通量的组合2、交通量增加率取5％,柔性路面设计年寿命15年,刚性路面设计寿命25年,路面材料参数取规范中的数值,天然区划为Ⅲ区,进行柔性和刚性路面设计.设计一路基稳固性设计一.设计材料:该路段某段路基填土为粘土,填土高度为8米,边坡为直线型,土的重度γ=18.6KN/m3,土的内摩擦角φ=12°,粘聚力系数C=16.7MPa,设计荷载为公路I级.二.课程设计目的经由过程课程设计,让学生初步懂得该专业所涉及规范,造就学生自力思虑自力进行该课程有关课程创作设计的才能;从而使学生闇练控制路基路面工程的主要理论常识,为从事该行业打下优越的专业基本.三.设计根据1.《公路路基设计规范》（JTG D30-2004）;人平易近交通出版社;2.《公路沥青路面设计规范》（JTG D50—2006）;人平易近交通出版社;3.《公路路基设计规范》（JTGD30-2004）;人平易近交通出版社;4.《公路沥青路面设计规范》（JTGD50—2006）;人平易近交通出版社;5.《城市道路工程设计规范》（CJJ37-2012);人平易近交通出版社;6.《路基路面工程》以及高级教导教科书（李伟）四.设计请求道路等级为公路一级,双向四车道,设计荷载为公路Ⅰ级五.路基边坡坡度在地质前提优越,边坡高度不大于20m时,其边坡坡度不轻易陡于表的规定值.表路堤边坡坡度设计选择边坡坡度为 六.设计步调：(1).路堤横断面图如下图所示：(2).将汽车荷载换算成当量土柱高度为： (3).,(4).按 4.5H 法肯定滑动圆心帮助线.将路基左侧坡顶边沿点与坡脚连成一向线,由此线坡率可知β1=26°.β2=35°,由此前提可画出安全远圆心帮助线.(5)圆心地位一将土条分为8份如下图所示： 盘算表格如下所示：(6)圆心地位二将土条分为10条如下图所示：盘算表格如下所示：(7)圆心地位三将土条分为7条如下图所示：盘算表格如下所示：(8)圆心地位四将土条分为10条如下图所示：盘算表格如下所示：七.验证剖析：由图可以肯定圆心地位一处最k值最小.八.结论：>1.25,故边坡是稳固的.设计二路基挡土墙设计一.设计材料如下：该标段某路基需设计重力式挡土墙,填料为砂性土,土的重度γ=15KN/m3,内摩擦角φ=36°,粘聚力c=10Kpa;最大密实度16.8KN/m3;挡土墙设计参数为：基底摩阻系数：f=0.4;基底承载力：[σ0]=360Kpa;墙身材料：25#浆砌片石,2.5#砂浆,重度γ=24KN/m3,允许压应力[σ]= 580KPa,允许剪应力[τ]= 90Kpa,允许拉应力.[σw1]=40Kpa;墙身与填料摩擦角：δ=1/2φ;挡土墙最大填土高度为6米.二.课程设计目的经由过程对挡土墙的设计,控制挡土墙设计规范等的应用,熟习挡土墙的设计进程,控制挡土墙中的各类盘算请求,进步盘算才能.进步对专业的认知程度并进步自身的专业程度与专业素养.三、设计根据1.《公路路基设计规范》（JTG D30-2004）;人平易近交通出版社;2.《公路沥青路面设计规范》（JTG D50—2006）;人平易近交通出版社;3.《公路路基设计规范》（JTGD30-2004）;人平易近交通出版社;4.《公路沥青路面设计规范》（JTGD50—2006）;人平易近交通出版社;5.《城市道路工程设计规范》（CJJ37-2012);人平易近交通出版社;6.《路基路面工程》以及高级教导教科书（李伟）设计三路面工程设计路面工程设计材料如下：1.路段初始年交通量,见表1（辆/天）.表1 汽车交通量的组合交通量增加率取5％,柔性路面设计年寿命15年,刚性路面设计寿命25年,路面材料参数取规范中的数值,天然区划为Ⅲ区,进行柔性和刚性路面设计.附件：课程设计档案袋封面（打印时请删除该行）路基路面工程课程设计课程名称：专业班级：姓名：学号：指点教师：年月日。
