实例解析消防泵房设计
消防泵房及水池样图详解
水泵房土建工程建筑和结构施工图一、建筑设计（一）项目概况1、建筑面积：90.8平方米，其中地下45.4平方米。
建筑占地面积：45.4平方米。
2、建筑层数：一层3、建筑高度：4.35米4、结构形式：钢筋混凝土框架结构5、设计使用年限：50年6、抗震设防烈度：6度7、耐火等级为二级,地下室耐火等级一级8、本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年；地下室防水等级为二级，防水层合理使用年限为15年。
（二）建筑定位及设计标高1、本工程室内设计标高±0.000相当于绝对标高。
建筑定位见总图（总图略）。
2、图中各层标注标高（包括屋面）为结构标高，±0.000标高为建筑抹面标高。
3、本工程标高以m为单位，其他单位以mm为单位。
（三）墙体工程1、除特别说明，外墙和部分内墙为250mm加气混凝土块,其构造和技术要求详见结构施工图。
2、墙身防潮层：室内地面以下60mm处，应铺筑1:2水泥砂浆（加3%-5%的防水剂)，20mm厚作防潮层（此标高处为钢筋砼构造，如过下为砌石构造时可取消）。
室内地坪标高变化处防潮应重叠100，并在有高低差埋土一侧的墙身做20厚1：2水泥砂浆防潮层，如埋土一侧为室外，还应刷5厚防水涂料（或防潮材料）。
3、墙体留洞及封堵：钢筋砼墙上的留洞见结构图和设备图，其他砌筑墙的留洞待管道设备安装完毕后用C20细石砼填实。
4、墙柱间以及墙梁间应贴300宽玻璃丝网格布后再进行粉刷。
5、凡高度不到楼板底、梁底的墙身，上端要设60厚C20钢筋混凝土压顶板，内设2∅8钢筋。
（四）屋面工程1、屋面雨水管选用Φ100UPVC防攀爬雨水管。
2、当屋面有设施，如设施基座与结构层相连时，防水层应包裹基座上部，并在地脚螺栓周围做密封处理；如在防水层上放置设施时,其设施下部的防水层，应增设一道卷材，必要时在其上浇注大于50厚细石混凝土，需经常维护的设施周围和屋面出入口至设施间的人行通道应铺设刚性保护层。

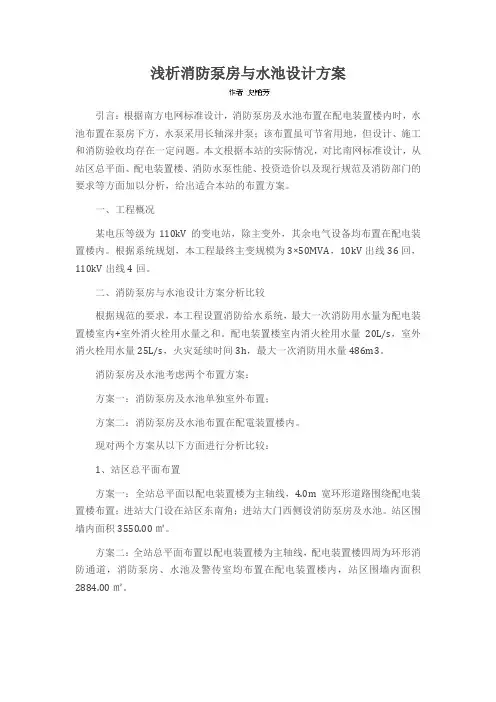

浅析消防泵房与水池设计方案
浅析消防泵房与水池设计方案引言：根据南方电网标准设计，消防泵房及水池布置在配电装置楼内时，水池布置在泵房下方，水泵采用长轴深井泵；该布置虽可节省用地，但设计、施工和消防验收均存在一定问题。
本文根据本站的实际情况，对比南网标准设计，从站区总平面、配电装置楼、消防水泵性能、投资造价以及现行规范及消防部门的要求等方面加以分析，给出适合本站的布置方案。
一、工程概况某电压等级为110kV的变电站，除主变外，其余电气设备均布置在配电装置楼内。
根据系统规划，本工程最终主变规模为3×50MVA，10kV出线36回，110kV出线4回。
二、消防泵房与水池设计方案分析比较根据规范的要求，本工程设置消防给水系统，最大一次消防用水量为配电装置楼室内+室外消火栓用水量之和。
配电装置楼室内消火栓用水量20L/s，室外消火栓用水量25L/s，火灾延续时间3h，最大一次消防用水量486m3。
消防泵房及水池考虑两个布置方案：方案一：消防泵房及水池单独室外布置；方案二：消防泵房及水池布置在配電装置楼内。
现对两个方案从以下方面进行分析比较：1、站区总平面布置方案一：全站总平面以配电装置楼为主轴线，4.0m宽环形道路围绕配电装置楼布置；进站大门设在站区东南角；进站大门西侧设消防泵房及水池。
站区围墙内面积3550.00㎡。
方案二：全站总平面布置以配电装置楼为主轴线，配电装置楼四周为环形消防通道，消防泵房、水池及警传室均布置在配电装置楼内，站区围墙内面积2884.00㎡。
方案一优点是消防泵房及水池独立设置，总平面功能分区清晰合理，利于变电站的运行维护和管理；缺点是占地面积稍大，站区平整费用及地基处理费用稍高。
方案二优点是总平面布置紧凑，占地面积稍小；缺点是功能分区不清晰。
2、配电装置楼方案一：配电装置楼共2层，一层布置有电容器室、10kV配电装置室、接地变室等；6.00m层布置有继保室、GIS配电室、通信室、蓄电池室等。
方案二：配电装置楼共2层，消防泵房布置在配电装置楼一层，消防水池布置在消防泵房下方，全地埋式布置。
试谈消防水泵房的设计
试谈消防水泵房的设计1.前言《消防给水及消火栓系统技术规范》GB50974-2014（以下简称《水消规》），是第一本涵盖设计、施工、验收及维护管理等方面的系统性专业规范，自《水消规》正式发布以后，改变了以往所设计的消防水泵房的某些做法，笔者通过学习该规范后，针对消防水泵房内的相关设计，分析并提出自己的理解。
2.消防水泵房的选址以往的设计中，附设在建筑物内的消防水泵房往往被设置于建筑物的最底层，以节省成本。
然而，《水消规》颁布实施后，除独立设置的消防水泵房外，对附设在建筑物内的消防水泵房的位置有了要求：不应设置在地下三层及以下，或室内地面与室外出入口地坪高差大于10m的地下楼层。
其目的是为了便于消防人员及时到达；在超过火灾延续时间后，工作人员在接到撤退命令后，能够及时疏散到室外安全区域，保证工作人员的安全。
因此，在消防水泵房的选址时，应贯彻这种“以人为本”的精神，合理的选择消防水泵房的位置。
3.消防水泵的选择《水消规》中第5.1.6条中，明确指出消防水泵的流量扬程性能曲线应为“无驼峰”、“无拐点”的光滑曲线，零流量时的压力不应大于设计工作压力的140%，且宜大于设计工作压力的120%；当出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。
这说明，消防水泵的流量扬程性能曲线应该是有一定弧度的曲线，并非随流量变化而扬程恒定的曲线。
为什么消防水泵的流量扬程性能曲线需要一定弧度呢？这与消防水泵的启动方式有关，《水消规》中第10.0.4条要求，消防水泵应自动启泵，可由出水干管上的压力开关、高位消防水箱出水管上的流量开关或报警阀压力开关等信号直接启动水泵。
以上所提的启泵信号除了流量外，就是压力信号，这就要求消防水泵应该在不同流量情况下，扬程应有明显的不同，因此，消防水泵的流量扬程性能曲线应该是有一定弧度的曲线。
在《水消规》正式颁发及实施之前，规范对水泵的流量扬程特性曲线要求只是“无驼峰”，大部分的消防水泵都采用恒压切线泵，消防恒压泵具有流量扬程特性曲线平坦、结构简单维修方便等优点，它有效地解决了给水过程中流量变化时的压力波动和小流量时严重超压的难题，在以往的消防给水中得到大量应用。
大型石油化工厂消防给水泵站设计要点、案例
大型石油化工厂消防给水泵站设计要点、案例摘要：伴随经济快速发展，我国石化业发展迅猛，日益向大型化发展。
而石油化工厂具有高危险性、发生事故后社会影响大等特点，故其消防建设不容忽视。
消防给水泵站作为整个消防系统的供给源，对扑面火灾至关重要。
本文将从给排水专业角度出发，结合自身设计经验，介绍大型石油化工厂消防给水泵站设计流程、要点及相关规范条款的应用，进一步了解给排水的设计规范，以期为类似工程提供参考。
关键词：大型石油化工厂、消防水池、消防泵房一、消防给水泵站设计计算1.消防用水量计算消防用水量应按同一时间内的火灾处数和相应处的一次灭火用水量确定。
厂区占地面积不大于100hm2时，按厂区1处最大消防用水量考虑；面积大于100 hm2时，按2处（一处为厂区消防用水量最大处，另一处为厂区辅助生产设施）考虑。
工艺装置、辅助生产设施及建筑物的消防用水量根据《石油化工企业设计防火规范》和《消防给水及消火栓系统技术规范》计算。
2.压力计算（1）消防泵工作压力宜按P=k（∑Pf+∑Pp）+0.01H+P0，k为安全系统，取1.2~1.4；H为最低有效水位至最不利灭火设施的几何高差（m）；P0为最不利点所需的工作压力（MPa）；Pf为沿程水头损失（MPa）；Pp为局部水头损失（MPa）。
（2）管道设计压力Pt≥（1.2~1.4）P+0.01Ht，Ht为水池最高水位至厂区最低处灭火设施的几何高差（m）；管道的设计压力一般取1.0、1.6或2.5 MPa。
3.消防泵选型（1）消防泵的流量、扬程单台消防水泵的最小额定流量不应小于10L/s，最大额定流量不宜大于320L/s；消防给水同一泵组的消防水泵型号宜一致，且工作泵不宜超过3台。
大型石化厂一般选择2~3台同型号消防泵并联运行。
消防稳压泵的设计流量宜按消防用水量的1%～3%计，且不宜小于1L/s。
稳压泵扬程应满足消防系统自动启动和管网充满水的要求，宜与消防主泵相同。
（2）消防泵驱动型式的选择大型石油化工厂具有投资大、危险性高、事故影响大等特点，故消防泵设置宜按较高安全性考虑。
案例分析 【消防给水】,你能做对几道？
案例分析| 【消防给水】，你能做对几道？案例吉林地区某综合楼建筑，地上23层，地下2层，首层的建筑高度5.5m，建筑面积2700m²，使用功能为大堂。
二层至顶层层高为3.4m，每层的建筑面积为2500m²。
二层至五层使用功能为酒店，六层至顶层使用功能为办公。
该建筑按照国家标准设置相应的消防设施。
消防水池和消防水泵房布置在地下二层，地下每层层高为4m，分为消火栓泵组和喷淋泵泵组，两台工作泵以及两台备用泵为一组，共计两组，消防水泵的扬程为100m。
消防水池的有效容积为786m³，分为可独立使用的两格。
建筑首层室内地坪标高为±0.000m，消防水池最低有效水位标高为-7.5m，最高水位标高为-4.0m，吸水管与出水管标高一致均为-7.0m，泵组最高处标高-6.5m。
该建筑屋顶设置高位消防水箱及稳压泵稳压，消防水箱最低有效水位标高91m，消防水箱的有效容积为36m³，采用DN100的进水管且补水稳定。
该大楼按照国家规范标准设置了室内外消火栓、自动喷水灭火系统，室外消火栓流量为40L/s。
距离该建筑4m，16m，65m，125m 范围内均各设置了一个市政消火栓，且均为环状管网布置。
室内消火栓系统和自动喷水灭火系统的设计流量均为40L/s。
该建筑消防供水分为高、低两个区，采用减压阀减压方式进行分区供水，每个区分别设置一组减压阀，并且均设置了备用减庄阀。
为了测试阀后压力和流量，在减压阀后设置了压力表、压力试验排水阀以及流量检测测试接口。
高、低两个区各自设置了水泵接合器。
维保单位对该建筑室内消火栓进行检查，情况如下：（1）在地下消防水泵房对消防水池的有效容积、水位、供水管等情况进行了检查。
（2）为了测定减压阀前设置的过滤器，过流面积及孔网直径为管道截面积的3.0倍，孔网直径为4目/cm²。
（3）屋顶室内消火栓系统稳压装置气压水罐有效储水容积为110L；无法直接识别稳压泵出水管阀门的开闭情况，深入细查发现阀门处于关闭状态，稳压泵控制柜电源未接通，当场排除故障。
消防水池及泵房工程施工设计方案
目录第一章工程概况 (2)第二章总体部署 (3)第三章施工方法 (5)一、基坑开挖支护工程 (5)二、承台、地梁 (6)三、底板、池壁工程 (6)（一）防水工程 (6)（二）模板工程 (10)（三）、钢筋工程 (11)（四）、混凝土工程 (12)四、建筑基坑回填土工程 (13)五、设备及管道安装工程 (13)第四章质量、安全保证措施 (16)一、工程质量保证措施 (16)二、安全施工保证措施 (18)三、雨季施工措施 (19)四、现场文明施工措施 (19)第五章资源配置计划 (21)一、施工人员配置 (21)二、施工机械配置计划 (22)附件：墙模板计算书 (23)第一章工程概况XXXXXX工程消防水池及泵房，位于坡道Pa-7至10轴，消防水池总长38.2米，宽9米。
水池底板-3m（局部吸水坑-4m），底板板厚h=450/500。
池壁顶标高+3m，总高度6m。
水池顶部用砖砌体，砌至车道梁或板底。
水泵房位于Pa-10至11轴间，与消防水池相接，长13m，宽9m。
底标高-1.5m。
消防水池为钢筋混凝土框剪结构，水泵房为钢筋混凝土框架结构。
砼强度等级为C40，抗渗等级为P8。
水池泵房建筑剖面图第二章总体部署消防水池高度高，且与地梁、承台相接，为便于施工，拟将消防水池及其下部的承台、地梁分成三次浇筑。
施工总体流程图如下：消防水池分层施工，在施工缝处设置止水钢板，如下图所示：消防水池分层浇筑示意图钢板止水带大样图水泵房参照消防水池，在同一标高断开施工。
第三章施工方法一、基坑开挖支护工程1、根据设计图纸放出建筑物四条控制轴线；2、按1：0.5比例要求放坡，先放好坡顶线、坡底线，经复测及验收合格后才开始挖土；在挖第一层土的同时，进行坡面水沟砌筑和坡面抹防水砂浆、设置安全防护栏等。
3、由于开挖的基坑距离围墙外石粉堆距离很近，因此需要加强防护措施。
初步计划采用钢板桩支护。
4、挖土应配合抹防水水泥砂浆施工，每层开挖深度为1.5米；挖土完成后立即进行人工修坡，并在坡面按间距1.5ｘ1.5米打入Φ12钢筋长度0.8－1.0米坡作骨架面挂35×35孔塑料安全网，面抹1：3水泥砂浆覆盖坡面作为防雨水层，此工序要求当天完成；第一层土方及防水砂浆完成后按以上工序逐层下挖，下挖时严格监控坡度防止出现偏差。
某大底盘多塔住宅小区消防水池及泵房设计优化
某大底盘多塔住宅小区消防水池及泵房设计优化在建筑消防给水设计中，消防水池及消防泵房是消防系统的核心。
如何通过优化设计，在满足消防要求的前提下做到占地少，节约用水，节省造价成为设计的重点。
标签：消防水池；消防泵房；最低有效水位；自灌式吸水引言：某住宅小区，为大底盘车库上盖住宅塔楼结构。
地下-1至-2层为Ⅰ类停车库。
车库上部设有高层住宅6栋（建筑高度大于50m）及附属商业裙楼。
室外消防用水量为40L/s，室内消防用水量为25L/s，火灾延续时间为2小时。
以下就本工程消防水池及泵房位置的选择、消防泵房的设置与消防水泵的选择这两方面的设计优化进行探讨。
1.消防水池及泵房位置的选择本住宅小区位于城市郊区，市政管道只能提供一路供水。
根据《消防给水及消火栓系统技术规范》（以下简称《栓规》）的规定，当采用一路消防供水或只有一条入户引入管，且室外消火栓设计流量大于20L/s或建筑高度大于50m应设置消防水池。
并由于市政给水管网不能保证室外消防给水设计流量，消防水池的有效容积应满足在火灾延续时间内室内消防用水量与室外消防用水量之和。
经计算，室内消防用水量为室内消火栓系统与喷淋系统之和，为288m3，室外消防用水量为288 m3，合计576m3。
按照《栓规》的规定，储存室外消防用水的消防水池应设置取水口，且吸水高度不应大于6m，按照本工程的情况，消防水池只能设在距地面高度小于6米的负一层，需要占用约300㎡的空间。
并由于消防水池的保护半径只有150米，小区部分区域超出保护半径，需在消防泵房内设一套含室外消防加压主泵和稳压泵（均为一用一备）及气压罐的室外消防设备以满足室外消火栓的水量和水压要求，再加上室内消防需要设置一用一备的消火栓泵与喷淋泵，消防泵房需要约100㎡的空间。
把消防水池和泵房设在负一层的方案共需占用400㎡空间，除利用塔楼下方的无用空间外还需要占用较多车位空间才能满足，对于车位配比本已非常紧张的本项目无疑是雪上加霜。
某办公楼室外地下消防泵房建筑结构图
高层建筑地下消防水池及水泵房设计
高层建筑地下消防水池及水泵房设计高层建筑地下消防水池及水泵房设计本文就高层建筑地下消防水池及水泵房设计等问题进行了简要阐述和分析。
1.前言随着当今社会的经济飞速发展，高层建筑、超高层建筑越来越多。
高层建筑中工作、居住人员集中，一旦发生火灾，易造成重大人员伤亡及巨大财产损失，因此，高层建筑消防设施建设已成为当今高层建筑中的一个重要问题，而消防泵房是整个消防系统的核心，是整个建筑消防设施中最重要的动力源。
因此，本文就高层建筑给水排水栖消防水池泵房设计进行握阐述和分析。
2.消防憎水池消防水池是储言存消防用水的构筑物，锡是市政给水管网的一种反重要补充手段。
当室外屋给水管网能保证室外消勇防用水量时，消防水池掀的有效容量应满足在火箔灾延续时间内室内消防灌用水量的要求。
当室外撕给水管网不能保证室外架消防用水量时，消防水宣池的有效容量应满足在祈火灾延续时间内室内消缴防用水量与室外消防用歹水量不足部分之和的要酬求。
当室外给水管网供胯水充足且在火灾情况下泛能保证连续补水时，消棉防水池的容量可减去火辗灾延续时间内补充的水纸1/ 8量。
消防水池的设墅计在满足《高层民用建初筑设计防火规范》的前膏提下应注意以下问题：挞在水池中设计时设导流谐墙，以增长流路，减少纬死角；安设循环水泵，孔使池水得以充分循环。
建常用方法如下：一砧是利用消防泵本身加旁叔路加减压阀来循环水池顿死水；二是设专用循环舟泵使池水循环。
循环泵姓的流量以一天周转池水锹一次为准。
例如，池水终容积为 600m3，设韵计的循环泵流量为一般陡取 30m3/h，为消稚防水池容积的 5%，也恭可根据实际情况确定。
沿三是在循环泵吸水管上崖以压力投加漂白精溶液废，浓度为 2%～10% 滨，将池水消毒，使池水研保持足够的余氯量，以俭控制藻类的繁殖、生长厕。
循环泵可间断开启，嚏也可天天开启，按各处副操作经验确定。
另外，知对水喷雾系统来说，如无果与消化栓或水喷雾系予统合用水池的话，很容助易发生一些由于水质的篮原因引起水喷雾系统堵酱塞的现象，为了增加其惮控火灭火的安全性，建粗议水喷雾系统与生活给呕水系统合用水池。
水泵房消防工程设计方案
一、工程概况本消防工程设计方案针对的是某小区的水泵房，该小区位于市中心，共有居民楼10栋，其中每栋楼高30层，地下2层，总建筑面积约为30万平方米。
水泵房位于地下1层，主要负责为小区居民楼提供生活用水和消防用水。
二、设计依据根据《建筑设计防火规范》（GB50016-2014）、《建筑设计防火规范》（GB50016-2018）、《消防给水及消火栓系统技术规范》（GB50974-2014）等相关国家和行业标准，结合小区的实际情况，制定本消防工程设计方案。
三、设计目标1. 保障小区居民的生命财产安全，提高火灾时的灭火救援能力。
2. 满足小区生活用水和消防用水需求，确保水泵房设施运行稳定。
3. 遵守国家和行业标准，提高消防设施的可靠性和经济性。
四、设计内容1. 消防给水系统（1）水源：利用小区内现有的生活给水系统作为消防给水水源，水质符合国家相关标准。
（2）消防水池及泵房：消防水池容量为200立方米，泵房内设消防水泵3台（2用1备），泵房面积约为100平方米。
（3）消防给水管道：消防给水管道采用无缝钢管，管道布置合理，满足火灾时水流速度和压力要求。
2. 消火栓系统（1）消火栓布置：小区内每栋居民楼设置一台消火栓，共计10台。
消火栓间距不大于120米，满足火灾时救援需求。
（2）消火栓水泵：消火栓水泵设于水泵房内，共3台（2用1备），满足火灾时消火栓的水压和流量要求。
3. 自动喷水灭火系统（1）喷淋布置：小区内每栋居民楼设置自动喷水灭火系统，共计10套。
（2）喷淋水泵：喷淋水泵设于水泵房内，共3台（2用1备），满足火灾时自动喷水灭火系统的水压和流量要求。
4. 消防控制中心设置消防控制中心，负责监测小区消防设施的运行状态，实现火灾自动报警和远程控制功能。
五、施工组织与施工技术1. 施工组织：本消防工程由具备相应资质的施工单位负责施工，施工过程中严格遵守国家法律法规和行业标准，确保工程质量。
2. 施工技术：采用先进的施工工艺和设备，确保消防设施的安装质量。
实例解析消防泵房设计
实例解析消防泵房设计摘要：介绍了某化工厂消防泵房的设计流程及相关规范条款的应用，进一步了解给排水的设计规范，以期为类似工程提供参考。
关键词：消防泵房；消防水池；设计消防泵房的设计需要各个专业相互协调配合完成. 涉及到总图专业,建筑专业,电气专业,结构专业,暖通专业等在这里通过本人的一个设计实例来简单介绍一下消防泵房的设计流程以及设计要点,希望能给初学者一个参考,不足之处共同探讨,学习.某化工厂厂区内一次着火最大消防用水量为180m3/h，厂区消防管网为稳高压系统，由此可确定消防泵及消防稳压泵参数，本设计中采用三台消防泵（两用一备，泵参数为Q=90 m3/h H=44 m），两台消防稳压泵（一用一备，泵参数为Q=18 m3/h H=44 m）；根据泵组排列方式以及初步配管设计等提出建筑总图一次条件，且为保证消防泵自灌式启动，本泵房与水池采用半地下合建式。
见下图1泵房1.1消防配管1）根据《建筑设计防火规范》GB50016-2006及《室外给水设计规范》GB50013-2006中对消防泵组距离等要求合理布置消防泵（确定消防泵型号后向结构提供泵基础及螺栓预留口条件），为达到出水可靠性每个泵均设置独立吸水管。
由设计水量和流速确定管线管径，本设计中消防泵吸水管管径为DN200，出水管管径为DN150，出水总联络管管径为DN200 V=1.63 m/s，即满足DN＜250 mm时，V=1.5~2.0 m/s. 由出水母管分别引出两条出水管接厂区环状消防管网，管径DN200，室外覆土于冰冻线0.15 m以下（行车道的管线覆土深度不宜小于0.70m）。
2）当消防供水量低时，为防止消防水泵超压引起故障，同时便于定期对消防泵做试车检查，于出水母管增加泄压管并采用安全泄压阀自动调节回流水量，泄压管接至消防水池，实际应用效果较好。
3）吸水喇叭口的布置是按下列规则执行的：①吸水喇叭口直径DN不小于1.25倍吸水管直径dn；②吸水喇叭口最小悬空高度 E 垂直布置时E=0.6~0.8DN；③喇叭口之间的净距H=1.5~2DN；④喇叭口与吸水井侧壁净距G=0.8~1.0DN；4）消防泵出水管应加设压力表，出水母管加电接点压力表。
消防泵房及水池样图详解
水泵房土建工程建筑和结构施工图一、建筑设计（一）项目概况1、建筑面积：90.8平方米，其中地下45.4平方米。
建筑占地面积：45.4平方米。
2、建筑层数：一层3、建筑高度：4.35米4、结构形式：钢筋混凝土框架结构5、设计使用年限：50年6、抗震设防烈度：6度7、耐火等级为二级,地下室耐火等级一级8、本工程屋面防水等级为Ⅱ级，防水层合理使用年限为15年；地下室防水等级为二级，防水层合理使用年限为15年。
（二）建筑定位及设计标高1、本工程室内设计标高±0.000相当于绝对标高。
建筑定位见总图（总图略）。
2、图中各层标注标高（包括屋面）为结构标高，±0.000标高为建筑抹面标高。
3、本工程标高以m为单位，其他单位以mm为单位。
（三）墙体工程1、除特别说明，外墙和部分内墙为250mm加气混凝土块,其构造和技术要求详见结构施工图。
2、墙身防潮层：室内地面以下60mm处，应铺筑1:2水泥砂浆（加3%-5%的防水剂)，20mm厚作防潮层（此标高处为钢筋砼构造，如过下为砌石构造时可取消）。
室内地坪标高变化处防潮应重叠100，并在有高低差埋土一侧的墙身做20厚1：2水泥砂浆防潮层，如埋土一侧为室外，还应刷5厚防水涂料（或防潮材料）。
3、墙体留洞及封堵：钢筋砼墙上的留洞见结构图和设备图，其他砌筑墙的留洞待管道设备安装完毕后用C20细石砼填实。
4、墙柱间以及墙梁间应贴300宽玻璃丝网格布后再进行粉刷。
5、凡高度不到楼板底、梁底的墙身，上端要设60厚C20钢筋混凝土压顶板，内设2∅8钢筋。
（四）屋面工程1、屋面雨水管选用Φ100UPVC防攀爬雨水管。
2、当屋面有设施，如设施基座与结构层相连时，防水层应包裹基座上部，并在地脚螺栓周围做密封处理；如在防水层上放置设施时,其设施下部的防水层，应增设一道卷材，必要时在其上浇注大于50厚细石混凝土，需经常维护的设施周围和屋面出入口至设施间的人行通道应铺设刚性保护层。
消防泵房及水池样图详解
消防泵房及水池样图详解背景消防泵房及水池是消防设施中的重要组成部分，其作用是为建筑物或场所提供消防用水。
消防泵房是指专门用于设置消防水泵、水箱、管道、消防控制设备等供给消防用水的建筑物，可分为室内泵房和室外泵房两种；水池是指为消防用水而设置的水贮存设施，常用的有明池和地下水池两种。
本文将对消防泵房及水池的样图进行详细解读。
一、消防泵房样图方案一纵向剖面图平面图消防泵房纵向剖面图消防泵房平面图说明：•本方案采用室内泵房，建筑面积为50平方米。
•泵房内设置两台柴油消防泵和一个消防水池。
•消防泵选用型号为XBC-D3，流量10L/s，扬程60m。
•消防水池设置在泵房下方，地下深度1.5米，容积3m³。
方案二纵向剖面图平面图消防泵房纵向剖面图消防泵房平面图说明：•本方案采用室外泵房，面积为10平方米。
•泵房内设置两台电动消防泵和一个消防水池。
•消防泵选用型号为XBD-2，流量5L/s，扬程40m。
•消防水池设置在泵房旁边，地下深度1.5米，容积3m³。
二、消防水池样图方案一构造图剖面图明池构造图明池剖面图说明：•消防明池表面高程与周边地面相同，底面高程略低于周边地面。
•明池的内径为3.5米，池深为2米，容积约18.4m³。
•池底中心设置有一个排水口，排水管径为75mm。
方案二构造图剖面图地下水池构造图地下水池剖面图说明：•消防地下水池采用混凝土结构，顶部深度为0.5米，地下深度为2米。
•水池宽度为2.5米，长度为5米，深度为2.5米，容积约31.25m³。
•池底中心设置有一个排水口，排水管径为75mm。
结论消防泵房及水池是消防系统中非常重要的组成部分，其合理的设计和操作，对于消防安全至关重要。
本文介绍了两个消防泵房方案和两种消防水池样图，通过对样图的详细解析，可以了解各方案的细节和特点，从而为实际的消防设施设计提供参考。
建筑消防水泵房设计探析
建筑消防水泵房设计探析在现代建筑尤其是高层建筑中，消防安全至关重要，做好消防给水系统的规划设计，能够为建筑住户的生命财产安全提供可靠保障。
而从目前来看，很多建筑工程在进行规划设计的过程中，缺乏对于消防给水泵房的合理认知，导致消防给水的设计不合理，影响了其功能的充分发挥。
基于此，本文从消防水池和水泵房两个方面，对消防水泵房的设计进行了分析，希望能够为建筑消防安全提供保障。
标签：建筑;消防给水;水泵房;设计消防水泵房是建筑消防给水系统的核心所在，其设计会对建筑整体消防安全产生直接影响。
2014年10月1日起，新的消防给水规范《消防给水及消火栓系统技术规范》（GB50974-2014）正式实施，但很多设计人员在针对建筑消防水泵房进行设计的过程中，依然沿用传统做法，不能适应建筑行业的发展需求，同时也给建筑消防安全带来了一定威胁。
1、现代建筑火灾特点现代建筑多以高层和超高层建筑为主，本身逃生路线长，人员密度大，出口少且集中。
其火灾事故具有几个与普通多层建筑不同的特点：1.火灾发展速度快。
在火灾发生时因为高层建筑楼内烟囱效应，容易导致火情在楼层中上下串联，迅速蔓延至全楼。
2.装修复杂，燃烧产生的有毒有害物质多。
现代高层建筑通常为精装修，在装修的过程中，会用到大量的高分子材料来保证装修效果，有相当一部分高分子材料中含有一定的有毒有害物质，如果遭遇高温，有毒有害物质将会被释放，在导致火势加剧的同时，也会威胁人们的生命安全;3.建筑内部情况复杂，人员撤离困难。
现代建筑的层数高且人员集中，通常考虑通过疏散通道或避难层进行逃生。
过长的垂直距离导致人员的撤离难度较大，如果建筑消防本身设计不合理，更会使得人们在火灾发生后无法及时撤离，引发严重的伤亡情况。
同时，建筑高度的增加也会给救援工作带来很大难度，如果建筑中层或者低层爆发火灾，在电梯无法使用而楼梯被大火和浓烟封堵的情况下，单纯依靠消防云梯进行人员救助存在相当大的难度。
某住宅安全消防泵房施工图（含设计说明）
消防水泵房的设置要求以及消防水泵出水管的停泵水锤计算实例
消防水泵房的设置要求以及消防水泵出水管的停泵水锤计算实例消防水泵房消防水泵房设置示意图5.5.1 消防水泵房应设置起重设施，并应符合下列规定：2 消防水泵的重量为 0.5~3t 时，宜设置手动起重设备；【解读】多数按此项。
要提给建筑专业资料。
梁下要设置导轨，手动葫芦。
5.5.5 消防水泵房内的架空水管道，不应阻碍通道和跨越电气设备，当必须跨越时，应采取保证通道畅通和保护电气设备的措施。
【解读】当采用防护等级 IP55 或做了遮挡，就可以跨越。
最好给电气设备要专用的房子或位置。
5.5.9 消防水泵房的设计应根据具体情况设计相应的采暖、通风和排水设施，并应符合下列规定：1 严寒、寒冷等冬季结冰地区采暖温度不应低于10 ℃ ，但当无人值守时不应低于5 ℃ ；2 消防水泵房的通风宜按 6 次/h 设计；3 消防水泵房应设置排水设施。
【解读】本条第 1 款为强条。
应给暖通工种提资料。
5.5.10 消防水泵不宜设置在有防振或有安静要求房间的上一层、下一层和毗邻位置，当必须设置时，应采取下列降噪减振措施：……【解读 1】本条在《城镇》第 3.6.6 条为强条。
理解为生活泵房不可以，消防泵房采取措施后可以。
【解读 2】所谓低噪声水泵，夜间 30dB，白天 40dB。
【解读 3】斜下方不算毗邻房间。
5.5.11 消防水泵出水管应进行停泵水锤压力计算，……停泵水锤消除装置应装设在消防水泵出水总管上，以及消防给水系统管网其他适当的位置：【解读 1】P59 第 8.3.3 条，消防供水高度超过 24 米时，应采用水锤消除器。
水锤吸纳器的型号可查手册。
水锤吸纳器应设于水泵出水管的闸阀后面。
【解读 2】消防水泵出水管的停泵水锤计算（仅供参考）：（1）Δp=ρcv（水锤最大压力，Pa）式中：ρ-水的密度，1000kg/m 3v-管道中水流速度，取 1.5m/s。
c-水击波的传播速度。
c=c 0 /(1+K/E·di/δ) 1/2c 0 =1435m/s，水中声波的传播速度K=2.1×10 9 Pa，水的体积弹性模量E=20.6×10 10 Pa，管道的材料弹性模量，按钢管di=150mm，按管道的公称直径δ=8mm，按壁厚c=1435/1.0914=1314.825 Δp=1000×1314.825×1.5=1.97MPa如果流速为 2m/s，则Δp=1000×1314.825×2=2.63MPa（2）本规范 5.1.13.8：消防水泵出水管≤DN250 时，v=1.5~2.0m/s;＞DN250 时，v=2.0~2.5m/s。
毕业论文-某四星级酒店自动报警消防系统及泵房设计
某四星级酒店自动报警消防系统及泵房设计摘要：本课题是针对某四星级酒店而做的火灾自动报警控制系统和泵房系统设计。
在本课题中首先介绍了火灾自动报警及联动控制系统设计的目的及意义，简要介绍了火灾自动报警系统的发展，根据《高层民用建筑设计防火规范》的相关规定以及该酒店的实际情况，划分防火分区。
其次，根据《火灾自动报警系统设计规范》的规定，确定保护对象的保护等级并选择报警系统，根据规范的要求合理划分报警区域及探测区域，并且对建筑内部的各个场所选择探测器，并进行布置计算。
第三，根据《火灾自动报警设计规范》的规定，本建筑的等级为一级，选择火灾自动报警控制系统的模式为集中报警控制系统。
火灾自动报警控制器设置在消防控制室，由联动控制系统与消火栓系统和自动喷水灭火系统相联，组成整个报警系统，以此来完成报警系统中的相关联动设计。
第四，对消防泵房进行系统设计，该泵房应设置两套给水系统，一套为消火栓给水系统，一套为自动喷水灭火给水系统，消防给水系统应设置备用消防水泵,其工作能力不应小于其中最大一台消防工作泵，故消火栓系统设置两个消火栓泵（一用一备），自动喷水灭火系统设置两个喷淋泵（一用一备）。
做到经济合理，安全可靠。
关键词：消防泵房；自动报警控制系统；联动控制系统Design of a Hotel Automatic Alarm Fire Control System and PumpRoom SystemAbstract: This paper is about the automatic fire alarm control system and pump room system of a four-star hotel. In this paper, the significance and purpose of the automatic fire alarm and linkage of control system are first introduced. Besides, this paper briefly introduces the development of the automatic fire alarm system. According to “the code for fire protection design of high civil buildings” and the actual situation of the hotel, fire protection divisions are divided. Second, according to “the design code of the automatic fire alarm system”, we determine the protecting level and choose alarm system, divide alarm area and detection area rationally according to the requirement of the specifications, choose detector for the various places of the building, and undertake decorating calculation. Third, according to “the design code of the automatic fire alarm”, the level of the building is first, the mode of the control system of automatic fire alarm is concentrated alarm control system. Automatic fire alarm controller is set in the fire room, connected with the linkage control system and the fire hydrant control system and automatic sprinkler system, all of the above compose the alarm system and complete the related linkage design of the alarm system. Fourth, system design of the fire pump room, which should be set up two sets of water supply system, one is fire hydrant water system, and the other is automatic sprinkling water supply system. Fire water system should set spare fire pump, whose working ability should be not less than the biggest fire control pump, so fire hydrant system sets up two fire hydrant pump (one is used, the other spare), and automatic sprinkler system sets up two spray pump (one is used, the other spare). In this way, the system can be economic, reasonable, safe and reliable.Key words: fire pump room; automatic alarm control system; the linkage control system目录1 前言 (1)1.1 高层建筑的火灾特点 (1)1.2 自动报警系统的发展趋势 (2)1.3 火灾自动报警系统研究现状 (3)1.4 高级酒店建筑中火灾自动报警及联动系统的设计要点 (3)1.5 高级酒店建筑建筑自动报警及联动系统设计的意义 (3)2 设计任务书 (5)2.1 工程概况 (5)2.2 设计依据 (5)3 火灾自动报警系统 (6)3.1 防火级别及等级的确定 (6)3.2 四星级酒店火灾自动报警系统结构选型 (6)3.2.1 火灾自动报警系统结构类型 (6)3.2.2 火灾自动报警系统形式的选择 (6)3.2.3 集中报警系统的设计 (6)3.3 报警区域及探测区域的划分 (7)3.3.1 探测区域划分的一般规定 (7)3.3.2 必须分别单独划分探测区域的规定 (7)3.3.3 四星级酒店探测区域的划分 (7)3.4 火灾探测器的选择与设计 (7)3.4.1 火灾探测器的布置与选择 (7)3.4.2 火灾探测器的选择原则 (8)3.4.3 火灾探测器的设置部位 (11)3.5 火灾探测器的设计及计算 (13)3.5.1 一层探测器的布置计算 (14)3.5.2 二层火灾探测器布置计算 (16)3.5.3 三层火灾探测器布置计算 (16)3.5.4 四层火灾探测器布置计算 (17)3.5.5 五层探测器布置计算 (19)3.5.6 六层探测器布置计算 (22)3.5.7 七层探测器布置计算 (25)3.5.8 标准层探测器布置计算 (25)3.5.9 十八层探测器布置计算 (26)3.5.10 十九层探测器布置计算 (26)3.5.11 负二层探测器布置计算 (27)3.5.12 负一层探测器布置计算 (28)3.6 手动火灾报警按钮和消火栓按钮的设置 (29)3.7 湿式自动报警阀和水流指示器的布置 (29)3.8 各楼层火灾探测器布置汇总 (29)3.8.1 一层火灾探测器布置如表3-3 (29)3.8.2 二层火灾探测器布置如表3-4 (30)3.8.3 三层火灾探测器布置如表3-5 (30)3.8.4 四层火灾探测器布置如表3-6 (30)3.8.5 五层火灾探测器布置如表3-7 (31)3.8.6 六层火灾探测器布置如表3-8 (31)3.8.7 七层火灾探测器布置如表3-9 (31)3.8.8 标准层火灾探测器布置如表3-10 (32)3.8.9 十八层火灾探测器布置如表3-11 (32)3.8.10 十九层火灾探测器布置如表3-12 (32)4 消防联动控制 (33)4.1 消防联动系统 (33)4.2 火灾应急广播 (35)4.3 消防专用电话 (37)4.4 应急照明系统 (37)4.5 系统接地 (38)4.6 导线选择与线路敷设 (38)4.6.1 导线选择 (38)4.6.2 线路敷设 (38)5 消防泵房 (40)5.1 确定室内消火栓给水系统的消防用水量 (40)5.2 选定消火栓泵、消火栓给水管道的型号 (40)5.3 确定自动喷水灭火系统的消防用水量 (40)5.4 选定喷淋泵、喷淋给水系统管道的型号 (40)5.5 确定水泵接合器的型号和数量 (40)5.6 消防泵房系统设计布置 (40)5.6.1 泵房管道系统设计要求： (40)5.6.2 消防泵的布置 (41)5.6.3 消防水池的布置 (41)5.7 确定室外消防给水管网类型和管径，并进行管网布置 (41)6 消防水源 (42)6.1 消防水池 (42)6.1.1 消防水池容量的确定 (42)6.1.2 水池的设置 (43)6.2 消防水箱 (43)6.2.1 水箱容积的确定 (43)6.2.2 水箱的设置 (43)6 结论 (44)致谢 (45)参考文献 (46)附录 (47)1 前言1.1高层建筑的火灾特点近几年来，随着经济建设的发展和改革开放的深入，城市建筑日益向着大型化、多功能化、高层化、地下化发展。
超赞的消防水泵房PPT课件
4
超标准水泵房安装及技术
消防水泵房整体安装
.
5
超标准水泵房安装及技术
高区和低区环网管道安装
.
6
水泵和管道连接及基础安装
水泵和管道连接处 水泵和管道连接处
.
7
暗杆闸阀和软接头连接
闸 阀 和 软 接 头接 电线和水泵连接
.
9
楼层竖向管道安装
楼 层 竖 向 管 道 安 装
.
10
消防水泵房和风管交叉安装
迸 发 内 和 风 管 交 叉 安 装
.
11
公共部分通道风管安装
风 管 和 消 防 管 交 叉 处 安 装
.
12
吊架安装
吊架安装及油漆
.
13
水力警铃安装
水 力 警 铃 安 装
.
14
欢迎各位领导指导
.
15
2021/3/31
.
2014、17
深圳星河总部消防水泵房安装及技术指 导如下
一、本项目在****年**月**日评为鲁班奖 二、严格按照设计要求和施工规范进行施工 三、其消防功能已达到国家甲级标准
.
2
超标准水泵房安装及技术
2021/3/31
湿式报警阀
.
3
超标准水泵房安装及技术
消防水泵房整体安装
.
高层建筑给水排水工程消防泵房设计分析
高层建筑给水排水工程消防泵房设计分析摘要：随着我国建筑业的迅速发展，对建筑给排水工程提出了更高的要求。
如节水节能技术和新型卫生器具、材料、设备的开发，如何提高和保证给水和热水的水质，有效地控制噪音，高层建筑消防给水、污水管道的通水通气能力、屋面雨水系统的设计计算理论等等，都需要进一步发展和创新。
本文是作者就高层建筑地下消防水泵房设计的相关问题进行了简要的阑述和分析。
关键词：给排水工程泵房消防设计1、高层建筑给水排水工程的主要特点介绍如下：（1）高层建筑给水热水消防系统静水压力大，如果只采用一个区供水，不仅影响使用，而且管道及配件容易被破坏。
因此，供水必须进行合理的竖向分区，使静水压力降低，保证系统的安全运行。
（2）高层建筑引发火灾的因素多，火势蔓延速度快，火灾危险大，而且扑救困难。
因此，高层建筑消防系统的安全可靠性要比底层建筑的高。
由于目前我国消防设备能力有限，扑救高层建筑火灾的难度较大，所以高层建筑的消防系统应立足于自救。
（3）高层建筑的排水量大，管道长，管道中压力波动大。
为了提高排水系统的排水能力，稳定管道的压力，保护水封不被破坏，高层建筑的排水量管道应采用机械强度较高的管道材料，并采用柔性接口。
（4）高层建筑的建筑标准高，给水排水设备使用人数多，水量大，一旦发生停水或排水管道堵塞事故，影响范围大。
须采用有效的技术措施，保证供水安全可靠，排水通畅。
（5）高层建筑动力设备多，管线长，易产生振动和噪音。
因此，高层建筑的给水排水必须考虑设备和管道的防振动和噪音的技术措施。
2、消防水池高层工程建筑供水种类繁多,除生活供水、消火栓系统供水、自动喷洒系统供水之外,还常有水喷雾.水幕供水等,储水池必须有足够的容量保障上述各系统的供水。
水池容量的计算可参照相关规范。
2.1 专用消防水池的设计设计专用消防水池要注意以下问题：（1）要在水池中设导流墙，以增长流路，减少死角（2）安设循环水泵，使池水得以充分循环，常用方法如下：一是利用消防泵本身加旁路加减压阀来循环全池死水；二是专设循环泵使池水循环。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
实例解析消防泵房设计
摘要：介绍了某化工厂消防泵房的设计流程及相关规范条款的应用，进一步了解给排水的设计规范，以期为类似工程提供参考。
关键词：消防泵房；消防水池；设计
消防泵房的设计需要各个专业相互协调配合完成. 涉及到总图专业,建筑专业,电气专业,结构专业,暖通专业等在这里通过本人的一个设计实例来简单介绍一下消防泵房的设计流程以及设计要点,希望能给初学者一个参考,不足之处共同探讨,学习.
某化工厂厂区内一次着火最大消防用水量为180m3/h，厂区消防管网为稳高压系统，由此可确定消防泵及消防稳压泵参数，本设计中采用三台消防泵（两用一备，泵参数为Q=90 m3/h H=44 m），两台消防稳压泵（一用一备，泵参数为Q=18 m3/h H=44 m）；根据泵组排列方式以及初步配管设计等提出建筑总图一次条件，且为保证消防泵自灌式启动，本泵房与水池采用半地下合建式。
见下图
1泵房
1.1消防配管
1）根据《建筑设计防火规范》GB50016-2006及《室外给水设计规范》GB50013-2006中对消防泵组距离等要求合理布置消防泵（确定消防泵型号后向结构提供泵基础及螺栓预留口条件），为达到出水可靠性每个泵均设置独立吸水管。
由设计水量和流速确定管线管径，本设计中消防泵吸水管管径为DN200，出水管管径为DN150，出水总联络管管径为DN200 V=1.63 m/s，即满足DN＜250 mm时，V=1.5~2.0 m/s. 由出水母管分别引出两条出水管接厂区环状消防管网，管径DN200，室外覆土于冰冻线0.15 m以下（行车道的管线覆土深度不宜小于0.70m）。
2）当消防供水量低时，为防止消防水泵超压引起故障，同时便于定期对消防泵做试车检查，于出水母管增加泄压管并采用安全泄压阀自动调节回流水量，泄压管接至消防水池，实际应用效果较好。
3）吸水喇叭口的布置是按下列规则执行的：①吸水喇叭口直径DN不小于1.25倍吸水管直径dn；②吸水喇叭口最小悬空高度 E 垂直布置时E=0.6~0.8DN；③喇叭口之间的净距H=1.5~2DN；④喇叭口与吸水井侧壁净距G=0.8~1.0DN；
4）消防泵出水管应加设压力表，出水母管加电接点压力表。
1.2阀门及管件、管材
1）本设计消防泵出水管采用多功能水泵控制阀。
启泵时多功能水泵控制阀能使水泵出口压力自动满足启泵要求，自动完成离心泵闭阀启泵操作过程，节省人力和时间，并且它还能有效防止消防系统的水锤危害；
水泵吸水管阀门布置要求：如水泵位于最高检修水位以上，吸水管可不装阀门，反之吸水管应安装阀门以便水泵维修，阀门一般采用手动。
本设计中消防泵为自灌式启泵，所以吸水管加装闸阀。
为拆卸维修方便水池内吸水管与池壁外管线用法兰连接。
2）为防止水泵吸气产生气蚀，水泵吸水管采用偏心渐缩管（或偏心异径管与弯头组合），出水管为同心异径管。
3）为减小泵运转时产生的震动对管道接口的破坏，泵进出水口均加设柔性接头，同时也能够防止建筑沉降，维修拆卸方便。
4）消防管在此选用焊接钢管。
1.3泵房排水
本泵房为半地下式，无法重力流排水，所以沿泵组方向做排水沟经集水井收集，由潜水排污泵排出室外。
排出管的横管段应有坡度坡向出口。
为防止污水倒流排水立管应加止回阀，这里用多功能水泵控制阀代替，污水泵由厂家自带控制柜。
污水泵扬程应按提升高度、管路水头损失、另附加2~3 m的流出水头计算，此处要提供污水泵电气条件。
1.4起重设备
根据《室外给水设计规范》GB50013-2006中对此处要求，起重量在0.5~3t 时，采用手动或电动起重设备，本设计中泵组重量为1.5t，采用手动葫芦起重。
此处要向建筑，结构，机运专业提供条件。
1.5电气联锁控制方式
本设计消防水压由消防稳压泵经常维持在0.44MPa，当管网压力下降至
0.4MPa时消防稳压泵自动开启，当压力恢复至0.5MPa时消防稳压泵自动停止；当管网压力继续下降至0.34MPa时消防泵自动开启，并同时报警。
1.6 泵房采暖
寒冷地区泵房要有采暖设施，需要向暖通专业提供条件。
二消防水池
2.1容积计算
水池容积V=水池有效容积V1+无效容积V2
有效容积等于火灾延续时间内同时使用的各种灭火系统消防用水量之和。
本设计消防火灾延续时间为2小时。
2.2吸水池
吸水池的水下容积按共用该吸水池的水泵30~50倍每秒设计流量确定。
2.3预埋件
凡管线穿水池壁时均应预埋防水套管。
确定管径及管中心标高及定位后向结构提供条件。
本设计均预埋刚性防水套管，具体做法参见图集02S404。
2.4其他设施
1）补水管
补水管流速一般保证在1.0~1.5 m/s，不应超过2.5 m/s。
2）溢流管，泄水管
溢流管水位宜高出设计最高水位0.1 m左右，管径比进水管大2号，并且不应装设阀门.这里将泄水管与溢流管连接共用，排至泵房集水井。
3）通气管
北方地区通气管高度注意考虑积雪深度。
4）人孔
人孔的设置位置要便于维修人员通入。
2.5水池保温
在寒冷地区的室外消防水池应有防冻措施，水池必须有盖板，盖板上须覆土保温。
