XBD-LG消防泵的管道设计

/
XBD-LG消防泵的管道设计
XBD-LG消防泵在生活中是一个很重要的部分，消防水泵管道设计布局也是非常重要的，方便以后的维修及保养，小编现在就来说说XBD-LG消防泵管路设计的注意事项。

一、XBD-LG消防泵自灌式吸水或从室外市政绿管网直接吸水时，吸水管上必须装设明杆闸阀或有可靠锁定装置的蝶阀.
二、一组XBD-LG消防泵的吸水管不应少于两条，当其中一条损坏或检修时，其余的吸水管应能通过全部消防水量.
三、XBD-LG消防泵直瓤室外市政给水管网吸水时，水泵扬程计算应考虑室外给水管网的最低水压，并以室外给水管网的最高水压校核水泵的水力工况.
四、XBD-LG消防泵应有不少于两条出水管与环状消防给水管网连接，并应在水泵出水管控制阀门和止回阀之间装设试验和检查用的放水阀门，阀门口径为DN65。

五、XBD-LG消防泵吸水管的设计流速一般采用1.0-1.2m/s(DN<-250mm时)或
1.2-1.6m/s(DN>.250mm时)吸水管口应设置向下的喇叭口，喇叭口低于水池最低水位不小于0.50m.
六、每台XBD-LG消防泵出水管上应装设控制阀门、止回阀和压力表.
七、系统设计工作压力P>1.OMPa的消防给水系统应采取防超压措施。

八、XBD-LG消防泵出水管设计流速，一般采用1.5-2.0m/s。

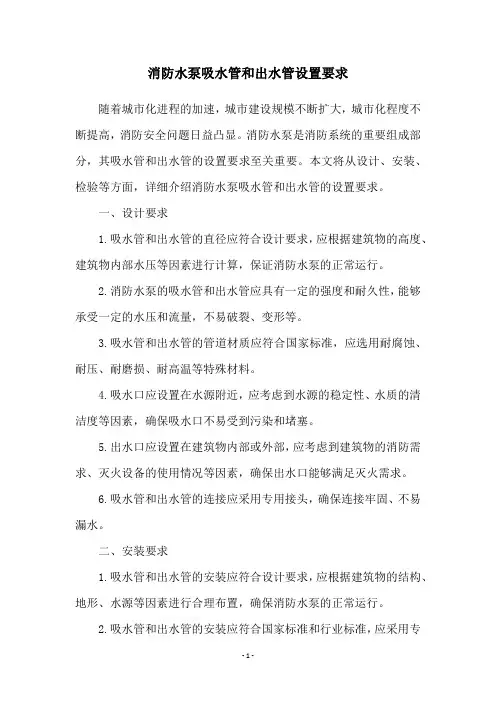

消防水泵吸水管和出水管设置要求

消防水泵吸水管和出水管设置要求随着城市化进程的加速，城市建设规模不断扩大，城市化程度不断提高，消防安全问题日益凸显。

消防水泵是消防系统的重要组成部分，其吸水管和出水管的设置要求至关重要。

本文将从设计、安装、检验等方面，详细介绍消防水泵吸水管和出水管的设置要求。

一、设计要求1.吸水管和出水管的直径应符合设计要求，应根据建筑物的高度、建筑物内部水压等因素进行计算，保证消防水泵的正常运行。

2.消防水泵的吸水管和出水管应具有一定的强度和耐久性，能够承受一定的水压和流量，不易破裂、变形等。

3.吸水管和出水管的管道材质应符合国家标准，应选用耐腐蚀、耐压、耐磨损、耐高温等特殊材料。

4.吸水口应设置在水源附近，应考虑到水源的稳定性、水质的清洁度等因素，确保吸水口不易受到污染和堵塞。

5.出水口应设置在建筑物内部或外部，应考虑到建筑物的消防需求、灭火设备的使用情况等因素，确保出水口能够满足灭火需求。

6.吸水管和出水管的连接应采用专用接头，确保连接牢固、不易漏水。

二、安装要求1.吸水管和出水管的安装应符合设计要求，应根据建筑物的结构、地形、水源等因素进行合理布置，确保消防水泵的正常运行。

2.吸水管和出水管的安装应符合国家标准和行业标准，应采用专业工具和设备进行安装，确保安装质量。

3.吸水管和出水管的安装应注意管道的坡度和弯曲度，确保水流畅通，不易积水、滞留。

4.吸水口和出水口的安装应符合消防规范，应设置在易于操作、维修、更换的位置，确保出水口的灭火效果。

5.吸水口和出水口的安装应注意防护，应采取防止外力破坏、防止污染等措施，确保吸水口和出水口的正常使用。

三、检验要求1.吸水管和出水管的检验应在安装完成后进行，应检查管道的连接、管道的密封性、管道的通畅性等方面，确保管道的正常使用。

2.吸水口和出水口的检验应定期进行，应检查吸水口和出水口的清洁度、防护措施、使用情况等方面，确保吸水口和出水口的正常使用。

3.消防水泵的检验应定期进行，应检查水泵的运行状态、水泵的维护情况、水泵的使用寿命等方面，确保消防水泵的正常运行。

细谈应急消防泵吸入管路的SOLAS公约符合性选择

细谈应急消防泵吸入管路的SOLAS公约符合性选择细谈应急消防泵吸入管路的SOLAS公约符合性选择细谈应急消防泵吸入管路的SOLAS公约符合性选择应急消防泵作为船舶的重要消防设备，是港口国监督检查的一项重要内容，SOLAS公约涉及这方面的内容变动较大，这就导致了一些理解上的分歧。

本文从两起案例入手，分析货船应急消防泵吸入管路设计安装的公约符合性选择。

一、两起复议案例 201X年9月18日，港口国分委会接到关于 *** 轮复议案件，船旗国政府越南对我国某港口国监督检查员开具的一项关于应急消防吸入管路的滞留缺陷不满意，提出复议。

201X年9月23日，港口国分委会接到关于 *** 轮复议案件，船旗国政府马来西亚同样对我国某港口国监督检查员开具的滞留缺陷提出异议，要求撤销。

该项滞留缺陷同样是关于应急消防泵吸入管路的。

两起复议案例充分暴露了双方在SOLAS公约中理解上的差异。

二、公约要求和演变 SOLAS公约涉及应急消防泵吸口管路的内容有过两次修改。

第一次是S74-1/CII-2/R4.6.3，第二次是S74-24/CII-2/R10.2.1.4.1，且MSC.1/Circ.847-4.6.3对相关内容做过一次详细的阐述，相应的标准也被分成三段。

S74-1/CII-2/R4.6.3生效日期为1984年9月1日，在此之前的船舶如果应急消防泵吸入管路贯穿至机器处所无任何要求。

在此之后的船舶应该按照S74-1/CII-2/R4.6.3的要求进行布置。

S74-1/CII-2/R4.6.3规定:主管机关可以例外地允许一短段应急消防泵的吸入管和排出管贯穿入机器处所，并用坚固的钢质罩壳覆盖管子，以使之维持消防总管的完整性。

该规定对钢质外壳没有任何的性能要求。

由于船舶消防事故和应急消防泵的重要作用，IMO组织在201X年召开的海安会第73次会议上以99号决议的形式对涉及应急消防泵吸入管路的内容进行了全新改写，改写内容被编入S74-24/CII-2/R10.2.1.4.1。

消防水泵吸水管和出水管设置要求

消防水泵吸水管和出水管设置要求消防水泵是保障消防用水供应的重要设备之一，其吸水管和出水管的设置是否科学合理，直接关系到消防水泵的正常运行和供水能力。

下面从吸水管和出水管的设置要求方面进行介绍。

1.吸水管的设置要求：(1)吸水管的口径一般应大于或等于消防水泵进口口径，以保证吸入的水能够满足水泵的供水要求。

(2)吸水管的长度不能太长，不得超过水平管道长度的3倍。

过长的吸水管容易产生阻力，影响水力性能和供水能力。

(3)吸水管应设置在靠近消防水源的位置，尽可能减少弯头和过渡连接，降低水的阻力。

(4)吸水管的布置要求符合施工标准和标准图集要求。

吸水管的布置应符合消防水泵厂家技术手册中的要求，以达到最佳的吸水效果。

(5)吸水管应该注意保持通畅，不得出现漏水、渗漏、阻塞等情况。

(6)吸水管需要设置过滤网，以减少泵内异物的进入。

同时，可在吸水管与水源之间设置应急泵一起使用，以备突发情况。

2.出水管的设置要求：(1)出水管的管径应大于或等于消防水泵出口管径，以确保供水稳定。

(2)出水管应在水泵室内设置，长度不宜过长，不得多于10米，过长过多的管道也会降低水的供应能力。

(3)出水管应尽量减少弯头和过渡连接，以减小水的阻力。

(4)对于不同类型、口径的出水管，其弯头的管径、数量、高度和所在位置等也要符合消防设施标准的规定。

(5)出水管的设置还应考虑安装水流指示器、水刀等消防器材。

以上是关于消防水泵吸水管和出水管设置的一些基本要求，由此可知，吸水管和出水管的设置，需要结合实际情况进行定制化设置，科学合理化布置，方能充分发挥消防水泵在灭火工作中的作用。

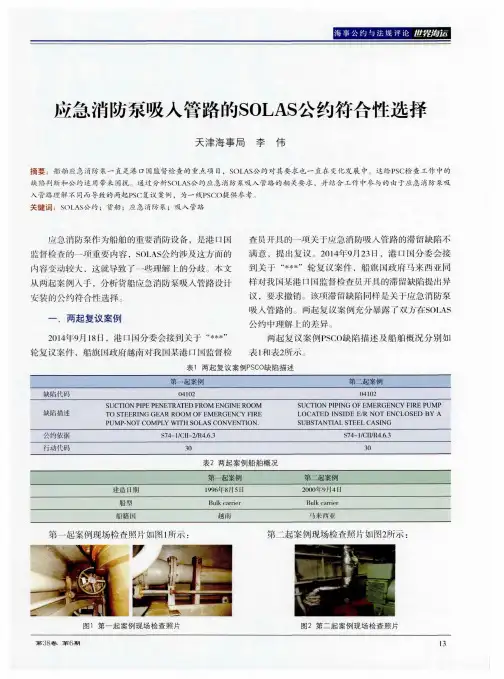

应急消防泵吸入管路的SOLAS公约符合性选择

求，吸人管路管壁厚超过１１ｍｍ，完全高于公约钢质外罩的要求，不应开具缺陷。而ＰＳＣＯ坚持认为该段管路无钢质罩壳包裹并且吸入管路有多处法兰连接，因此不满足公约的要求。该轮建造于１９９６年８月５日，
二、公约要求和演变
ＳＯＬＡＳ公约涉及应急消防泵吸口管路的内容有过
管子，以使之维持消防总管的完整性。该规定对钢质外壳没有任何的性能要求。由于船舶消防事故和应急消防泵的重要作用，ＩＭＯ组织在２０００年召开的海安会第７３次会议上以９９号决议的形式对涉及应急消防泵吸入管路的内容进行了
￥７４ — ２４／ＣＩＩ一２／Ｒ１０．２．１．４．１，且ＭＳＣ．１／Ｃｉｒｃ．８４７ — ４．６．３对
相关内容做过一次详细的阐述，相应的标准也被分成
段。
￥７４ — １／ＣＩＩ一２／Ｒ４．６．３生效日期为１９８４年９月１日，在
１９９８年５月１４日
安装上船的相关设备、设施或布
置
ｗｏｒｄｉｎｇｉｎＳＯＬＡＳ
ＣｈａｐｔｅｒＩＩ－２）
应急消防泵的一小段海安会认识到ＳＯＬＡＳ吸水管和排水管，在特定公约对应急消防泵吸入管路要求不够，以的情况下，如果由坚固的通函的形式建议船东钢制罩壳包裹，允许贯穿该段管路在实际布置机器处所。管子可以隔热中可以采用钢质外壳至Ａ一６Ｏ标准以代替钢制罩包裹，并要达￣ｉｉＪｌＡ一６０壳。（条件是）这段管子的防火标准，吸人管必须有坚固的壁厚，无论路壁厚至少要达到ｌ１ｍｍ，除了和海底阀如何不能低于１１ｍｍ，并箱连接处有法兰外，且，除与海水进口阀门的该段管路不应有法兰连接采用法兰外，所有接连接。建议性质，第头均应用焊接连接。一次提出Ａ一６０概念。

消防水泵吸水管的布置要求

消防水泵吸水管的布置要求1.吸水管应尽量直线布置，并保持水平。

这样可以减小水流阻力，提高水泵的性能。

如果吸水管中有弯曲或者倾斜，水泵的工作效率会受到影响。

2.吸水管的布置应避免尖锐的弯曲，弯曲半径应大于管道直径的两倍。

弯曲过小会增加水流阻力，造成水泵吸水困难。

3.吸水管的直径应根据实际需要确定。

一般来说，吸水管的直径应大于或等于消防水泵进水口的直径。

这样可以确保水泵能够获得足够的水量。

4.吸水管与水源的连接应采用固定连接方式。

如果是通过软管连接，应保证连接处牢固可靠，不易造成漏水。

5.吸水管的末端应距离水源底部一定的距离。

理想情况下，吸水管的末端应距离水源底部的高度不小于1米，以避免吸入杂质和泥沙对水泵造成损坏。

6.吸水管的水源应足够清洁，不含大颗粒的污物和杂质。

如果水源中有较多的泥沙或者杂质，应采取适当的过滤措施，保护水泵的正常工作。

7.吸水管的宽度应足够宽，以满足水泵吸水时的需求。

如果吸水管太窄，在工作时可能会造成水压降低，影响水泵的工作效果。

8.吸水管的保温和防冻工作也需要考虑。

在寒冷地区，吸水管路线可以选择埋入地下或者采取其他保温措施，防止管道在低温环境下冻结。

9.吸水管的布置应有一定的余量，预留备用的吸水点。

在异常情况下，如水源受阻或者水泵进水管道堵塞，可以迅速更换吸水点，保证灭火操作的持续进行。

总之，消防水泵吸水管的布置要求是保证系统正常工作的基础。

通过合理的布置，可以确保水泵能够获得足够的水源供给，提高灭火的效果和成功率。

在实践中，需要根据具体情况进行布置，同时考虑到各种因素，确保系统的安全可靠性。

消防水泵管路设置标准

消防水泵管路设置标准
消防水泵管路的设置标准主要包括以下几点：
1. 吸水管布置应避免形成气囊，以防止影响水的正常流动。

2. 吸水管的直径应根据具体情况选择，一般而言，吸水管的直径小于
DN250时，流速宜为1～/s；直径大于DN250时，流速宜为～/s。

3. 吸水管上应设置明杆闸阀或带自锁装置的蝶阀，当管径超过DN300时，宜设置电动阀门。

4. 吸水管的淹没深度应满足消防水泵在最低水位运行安全的要求，吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水管喇叭口的水流速度和水力条件确定，但不应小于600mm。

当采用旋流防止器时，淹没深度不应小于200mm。

5. 如果消防水泵的吸水管穿越消防水池，应采用柔性套管；采用刚性套管时应在吸水管上设置柔性接头，且管径不应大于DN150。

6. 消防水泵的吸水管上可设置管道过滤器，过滤器的过水面积应大于管道过水面积的4倍，且孔径不宜小于3mm。

以上是消防水泵管路设置的一些标准，具体设置应结合实际情况和相关规范进行。

消防水泵的吸水要求以及消防水泵吸水管、出水管设置的具体规定

消防水泵的吸水要求以及消防水泵吸水管、出水管设置的具体规定目录1.消防水泵吸水要求 (1)2.消防水泵吸水管、出水管设置 (2)2.1.条文规定 (2)3.2.条文说明 (3)4.3.注意事项 (5)3.消防水泵吸水要求 (5)3.1.条文 (5)5.2. 提木 (6)1. 消防水泵吸水要求1、条文要求消防水泵吸水应符合下列规定：1）消防水泵应采取自灌式吸水；2 ）消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器；3 ）当吸水口处无吸水井时，吸水口处应设置旋流防止器。

2、条文说明本条第1款和第2款为强制性条文，必须严格执行。

为保证水泵的及时正确启动，本条对消防水泵的吸水、吸水口，以及从市政给水管网直接吸水做了技术规定。

火灾的发生是不定时的，为保证消防水泵随时启动并可靠供水，消防水泵应经常充满水，以保证及时启动供水，所以消防水泵应自灌吸水。

消防水泵从市政管网直接吸水时为防止消防给水系统的水因背压高而倒灌，系统应设置倒流防止器。

倒流防止器因构造原因致使水流紊乱，如果安装在水泵吸水管上，其紊乱的2）消防水泵吸水管布置应避免形成气囊;水流进入水泵后会增加水泵的气蚀以及局部真空度，对水泵的寿命和性能有极大的影响，为此本规范规定倒流防止器应安装在水泵出水管上。

当消防水泵从消防水箱吸水时，因消防水箱无法设置吸水井，为减少吸水管的保护高度要求吸水管上设置防止旋流器，以提高消防水箱的储水有效量。

立式消防水泵吸水示意图卧式消防水泵吸水示意图3、水泵设置注意事项1 .消防水池池底不应低于水泵地面。

2 .对于卧式消防水泵，消防水池满足自灌式启泵的最低水位应高于泵壳顶部放气孔。

对于立式消防水泵，消防水池满足自灌式启泵的最低水位应高于水泵出水管2.消防水泵吸水管、出水管设置2.1. 条文规定1 .1.13离心式消防水泵吸水管、出水管和阀门等，应符合下列规定：1）一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部消防给水设计流量；白第式启泵最低水位出水管中心线消防水池3）一组消防水泵应设不少于两条的输水干管与消防给水环状管网连接，当其中一条输水管检修时，其余输水管应仍能供应全部消防给水设计流量；4）消防水泵吸水口的淹没深度应满足消防水泵在最低水位运行安全的要求, 吸水管喇叭口在消防水池最低有效水位下的淹没深度应根据吸水喇叭口的水流速度和水力条件确定，但不应小于600mm,当采用旋流防止器时，淹没深度不应小于200mm；5）消防水泵的吸水管上应设置明杆闸阀或带自锁装置的蝶阀，但当设置暗杆闸门时应设有开启刻度和标志；当管径超过DN300时，宜设置电动阀门；6）消防水泵的出水管上应设止回阀、明杆闸阀；当采用蝶阀时，应带有自锁装置；当管径大于DN300时，宜设置电动阀门；7）消防水泵吸水管的直径小于DN250时，其流速宜为1.0m/s〜1.2m/s；直径大于DN250时，宜为l.2m/s〜L6m/s；8）消防水泵出水管的直径小于DN250时，其流速宜为1.5m/s〜2.0m/s；直径大于DN250时，宜为2.0m/s〜2.5m/s；9）吸水井的布置应满足井内水流顺畅、流速均匀、不产生涡漩的要求，并应便于安装施工；10）消防水泵的吸水管、出水管道穿越外墙时，应采用防水套管；当穿越墙体和楼板时，应符合本规范第12.3.19条第5款的要求；11）消防水泵的吸水管穿越消防水池时，应采用柔性套管；采用钢性防水套管时应在水泵吸水管上设置柔性接头，且管径不应大于DN150o2.2.条文说明1.1.13本条第1款〜第4款为强制性条文，必须严格执行。

泵的吸入和排出管路的配置要求

泵的吸入和排出管路的配置要求在液体输送系统中，泵是最为关键的设备之一、在各种应用场景中，泵往往需要通过吸入管道将流体吸入，并通过排出管道将其推出。

正确配置泵的吸入和排出管路是保证泵性能和运行安全的紧要步骤。

在本文中，我们将讨论泵的吸入和排出管路的配置要求。

泵的吸入管路配置要求吸入管路的直径和长度吸入管路的直径和长度直接影响泵的吸入本领。

对于大流量高扬程泵，应尽量使用宽直径且短的吸入管路。

对于小流量低扬程泵，可以适当使用直径较小的吸入管路。

吸入管路的长度一般不宜超过5米，若吸入距离过长，则应加装吸入附件。

吸入管路的高度差泵的吸入管路高度差不宜过大，一般不超过2米，否则会影响泵的吸入本领。

假如吸入管路高度差过大，则需要加添吸入附件或安装泵站。

在实际使用中，还应留有确定余量，以避开泵在空气进入吸入管道时发生损坏或空转现象。

吸入管路的材质吸入管路应使用耐腐蚀、耐高温、耐压力的材质，并注意管路的密封性。

对于易结垢的介质，应定期对吸入管路进行清洗。

泵的排出管路配置要求排出管路的直径和长度泵的排出管路的直径和长度直接影响系统的扬程和流量。

对于高流量低扬程的泵，应选用大直径短长度的排出管路。

对于低流量高扬程的泵，可以适当使用小直径长长度的排出管路。

在配置排出管路时确定保证能够充分系统流量、扬程和排出压力要求。

排出管路的高度差排出管路的高度差不宜过大，一般不超过20米。

假如排出管路高度差过大，会导致泵显现涡流现象，甚至引起水锤等不安全。

在实际使用中，还应依据不同介质的密度、粘度等指标进行合理配置。

排出管路的材质排出管路应使用耐腐蚀、耐高温、耐压力的材质，并注意管路的密封性。

对于易结垢的介质，应定期对排出管路进行清洗。

同时，还应定期对管路进行检查，修补损坏的部分。

其他要求泵的安装位置泵的安装位置应选择平稳、通风、干燥、较为宽敞的室内或设备组合间。

在安装过程中，应注意固定泵和吸入、排出管路，减小振动和噪音。

阀门和管件的选择在配置吸入和排出管路时，还应注意选择适当的阀门和管件。

消防泵吸水管管径标准

消防泵吸水管管径标准消防泵吸水管管径标准是消防给水系统中一个重要的组成部分，其管径选择对于确保消防泵的正常运行和灭火效果具有重要意义。

本文将详细介绍消防泵吸水管管径标准的相关内容。

一、管径选择原则1.满足流量要求：吸水管管径应满足消防泵运行时的流量要求。

根据不同的消防用水量，选择合适的管径，以保证水流畅通，避免水力损失过大或过小。

2.考虑压力损失：吸水管内的压力损失会影响消防泵的性能。

因此，选择管径时需要考虑压力损失，以确保消防泵在合理的扬程下运行。

3.结合实际条件：吸水管管径的选择应结合实际条件，如建筑物的结构、空间布局、设备安装位置等，以确保吸水管在合理布置下满足使用要求。

4.考虑经济性：在满足使用要求的前提下，应考虑吸水管的经济性。

过大的管径会导致材料和能耗的浪费，而过小的管径则可能导致水力损失过大，增加泵的能耗。

二、管径标准根据国家标准《消防给水及消火栓系统技术规范》（GB 50974），消防泵吸水管管径应符合以下标准：1.DN≤250mm时，应采用镀锌钢管或无缝钢管；2.DN>250mm时，可采用钢管或复合钢管。

对于吸水管内的水流速度，应符合以下规定：1.DN≤250mm时，水流速度不应小于1.0m/s；2.DN>250mm时，水流速度不应小于0.7m/s。

此外，根据《建筑设计防火规范》（GB 50016），消防泵吸水管应采用两条配水管，其直径应符合以下规定：1.DN≤250mm时，两条配水管的总直径不应小于吸水管直径的2倍；2.DN>250mm时，两条配水管的总直径不应小于吸水管直径的1.5倍。

三、管径确定步骤1.根据消防用水量确定消防泵的流量。

2.根据消防泵的流量、扬程以及其他因素确定吸水管的管径。

3.根据吸水管的压力损失以及实际布置情况选择合适的管材。

4.根据以上步骤确定的吸水管管径以及两条配水管的总直径，确保满足相关规范要求。

5.在满足使用要求和经济性的前提下，最终确定消防泵吸水管的管径。

消防水泵的设置、选用、串并联、吸水、管路布置、启动控制及验收

消防水泵的设置、选用、串并联、吸水、管路布置、启动控制及验收一、消防给水按压力的分类：二、消防水泵的设置要求：1、消防给水泵：消火栓泵、喷淋泵、消防转输泵。

2、消火栓系统与自动喷水灭火系统宜分开设置消防泵。

3、一用一备、二用一备。

4、可不设备用泵的规定（新规中有变化的地方）：①建筑高度小于54m的住宅和室外消防给水设计流量小于等于25L/s的建筑。

②室内消防给水设计流量小于等于10L/s的建筑。

三、消防水泵的选用：1、产品质量、流量Q、扬程H满足要求。

2、Q-H性能曲线无驼峰、无拐点。

零流量时的压力不应大于设计工作压力的140%，且宜大于设计压力的120%。

3、出流量为设计流量的150%时，其出口压力不应低于设计工作压力的65%。

4、采用电动机驱动的消防水泵，应选择电动机干式安装的消防水泵。

5、同一泵组选用同型号水泵，且工作泵不宜超过3台。

四、消防水泵的串联和并联：1、串联：①将一台泵的出水口与另一台泵的吸水管直接连接且泵同时运行。

②流量不变增加扬程。

③采用相同型号、相同规格的消防泵。

④开启顺序按水流方向，先开启前面的，后开启后面的。

2、并联：①两台或以上的泵同时供水。

②扬程不变，增大流量（但单台泵的流量下降）。

③采用相同型号、相同规格的消防泵。

五、消防水泵的吸水要求：1、应采用自灌式吸水，即泵轴的高程要低于水源的最低可用水位。

2、消防水泵从市政管网直接抽水时，应在消防水泵出水管上设置有空气隔断的倒流防止器。

3、当吸水口处无吸水井时，吸水口处应设置旋流防止器。

六、消防水泵的管路布置要求：1、吸水管：①吸水管应保证不漏气②吸水管≥两条③偏心异径，管顶平接，避免形成气囊④吸水管喇叭口在消防水池最低有效水位下的淹没深度不应小于600mm，当采用旋流防止器时，不应小于200mm。

2、出水管：①应设止回阀、明杆闸阀；②用蝶阀时，应带有自锁装置。

3、消防水泵吸水管和出水管上压力表的设置要求：①消防水泵出水管压力表的最大量程不应低于其设计工作压力的2倍，且不应低于1.60MPa。

泵的吸入管路设计与应用

! 吸入管路的设计 ! " ! 雷诺数它的大小将决定流动状态，属于层流或紊流，而紊流是引起液流产生涡流的主要原因。・／ ! ! "" # $ 式中，! 为雷诺数； ! " 为吸入管路直径；# 为吸入管路的流速； $ 为介质的运动粘度。因此，在条件许可的前提下，吸入管路的雷诺数尽可能小；在相同的雷诺数下，可采用较好的吸入管路模型进行相似换算。 ! " # 吸入管路的流速（#）／ #" # % !"$ 式中，#：吸入管路的流速；%：吸入管路的流量； "：吸入管路直径。吸入管路的流速应稳定，## ／ % & ’( ) 当吸入管为支管时，干管的流速不得超过%( ／。 ) ! " $ 吸入管路的长度（&）在确保流速稳定前提下，尽可能减小吸入管路长度，以减小沿程损失（对纸浆类的介质输送，应着重考虑），以）"为宜。 &"（ * " % + 吸入管路应满足泵的特性要求 ! " % 不发生汽蚀。 # 应#34; # 吸入管路严格控制空气囊的存在（图!
! " $ 吸入管路中预旋的预防（）吸入管路上，采用弯管时，必须选择较大曲 " 率半径；（）吸入管路内增设稳流栅； # （）在吸入口处，设置障板，抑止或破坏旋涡， ! 使其不起作用。 # 小结）吸入管路内液流方向必须均匀、稳定；（ " （）管路系统不能处于“谐振”状态； # （）设置稳流栅，以降低雷诺数，预防预旋的发 ! 生；（）当输送的介质为纸浆或其它浆料时，吸入管 $ 路内的流速必须作相应的调整。
!!!"
"

泵的吸入和排出管路的配置要求是什么？

泵的吸入和排出管路的配置要求就是按GB 50275-1998的相关规定，主要内容如下：1）泵的吸入和排出管路的配置应符合下列规定：①所有与泵连接的管路应具有独立，牢固的支承，以消减管路的振动和防止管路的重量压在泵上。

②吸入和排出管路的直径不应小于泵的入口和出口直径。

③吸入管路宜短且宜减少弯头。

④当采用变径管时，变径管的长度不应小于大小管径差的5-7倍。

⑤吸入管路内不应有窝存气体的地方（图1-1）。

当泵的安装位置高于吸入液面时，吸入管路的任何部分都不应高于泵的入口。

水平直管段应有倾斜度（泵的入口处高），并不宜小于5/1000-20/1000。

⑥高温管路应设置膨胀节，防止热膨胀产生的力完全作用于泵上。

⑦工艺流程和检修需要的阀门应按需要设置。

⑧两台及以上的泵并联时，每台泵的出口均应装设止回阀。

2）离心泵的管路配置尚应符合下列要求：①吸入管路：a.泵入口前的直管段长度不应小于入口直径D的3倍（图1-2）。

b.当泵的安装位置高于吸入液面，泵的入口直径小于350mm时应设置底阀。

入口直径大于或等于350mm时，应设置真空引水装置。

c.吸入管口浸入水面下的深度a不应小于入口直径D的1.5-2倍，且不应小于500mm。

吸入管口距池底的距离b不应小于入口直径D的1-1.5倍，且不应小于500mm。

吸入管口中心距池壁的距离c不应小于入口直径D的1.25-1.5倍；相邻两泵吸入口中心距离d不应小于入口直径D的2.5-3倍（图1-3）。

d.当吸入管路装置滤网时，滤网的总过流面面积不应小于吸入管口面积的2-3倍。

e.为防止滤网堵塞，可在吸水池进口或吸入管周围加设拦污网或拦污栅。

f.泥浆泵、灰渣泵和砂泵应在倒灌情况下运转。

倒灌高度宜为2-3mm，且吸入管宜倾斜30°。

②泵的排出管路：a.应装设闸阀，其内径不应小于管子内径，旋涡泵还应装设安全阀。

b.当扬程大于20m时，应装设止回阀。

③杂质泵的进出口管路均不应急剧转弯，防止堵塞。

泵的管道设计

1. 泵出、入口管道的布置应符合下列要求:1.1 当泵入口管道和泵嘴子直径不同时，泵入口切断阀的直径不应小于下表规定:1.2 当泵出口管道的直径比泵嘴子大时，泵出口切断阀的直径至少比泵嘴子大一级。

1.3 当需要降低泵进出口阀门的操作高度时，泵出口可选用异径止回阀,入口可选用异径过滤器，其直径分别根据泵出入口嘴子和切断阀的直径确定。

法兰型异径止回阀和过滤器的法兰压力等级及其密封面应与泵嘴子和切断阀的法兰严格匹配。

1.4 泵出、入口管道的布置,应充分考虑热膨胀的要求，以减少嘴子的受力。

1.5 在充分满足管道柔性要求的前提下，应使出口管道最短。

1.6 往复泵泵端出口管道应尽量少拐弯。

1.7 泵出、入口管道的布置，不应妨碍泵本体的检修。

1.7.1 往复泵的泵端和动力端的管道布置，不应妨碍活塞及拉杆的拆卸和检修。

1.7.2 立式泵的上方应留有检修、拆卸泵所需要的空间。

1.8 泵入口管道。

1.8.1 泵入口管道应尽量短，少拐弯，以减少阻力，提高有效汽蚀余量。

1.8.2 泵入口管道应尽量避免“气袋”,若不能避免,应在“气袋”顶部设DN15放气阀，并应引至排水沟或漏斗。

1.8.3 泵的水平入口管变径时，应选用偏心大小头。

当管道从下向上水平进泵时，大小头应取“顶平”，如下左图所示，当管道从上向下水平进泵时，大小头应取“底平”，如下右图所示，大小头应靠近泵入口嘴处布置。

1.8.4 泵入口过滤器应安装在泵入口与切断阀之间便于拆卸与清洗处。

1.8.5 侧面吸入的离心泵，泵入口嘴子的管道进泵前应有大于两倍公称直径的直管段，以避免对吸入叶轮产生偏流，否则应在入口处加整流器或导向板。

1.9 泵出口管道。

1.9.1 泵出口切断阀应尽量设置在方便操作的地方。

1.9.2 泵出口管上的放气管，工艺无明确规定时，应引至排水沟或漏斗。

1.9.3 泵出口不宜直接接弯头。

1.9.4 泵出口管道的布置，应考虑孔板前后直管段要求。

1.9.5 顶部吸入和排出的泵，在尺寸很小时，可采用偏心大小头加大间距。

泵的管道设计

泵的管道设计1 泵的一般配管原则1.1 当泵布置在管廊下面时，进出管廊的配管管底距地面净距除应满足泵的检修外，不应小于3.5m。

1.2 输送腐蚀性介质的管道，不应布置在泵和电机的上方。

1.3 泵的进、出口管道应设切断阀和盲板用于切断，此切断阀常用闸阀。

若处理的流体是无毒、非可燃性的介质，盲板可以免去。

1.4 泵的回转机械属精密机械，一旦受到外力作用会发生变形、振动和噪声，是轴承烧坏和损坏的主要原因，应充分考虑热膨胀对泵出入口管道的要求，以减少管道作用在泵管嘴处的应力和力矩。

1.5 要考虑泵的维修检查所需要的空间，使泵的管道、阀门手轮不影响其维修和检查。

1、管道布置时，泵的两侧至少要留出一侧作维修用。

2、往复泵的泵端和驱动端的管道布置不应妨碍活塞及拉杆的拆卸和检修。

3、立式泵上方应留有检修、拆卸泵所需要的空间。

4、当管道布置在泵和电动机上方时，管道要有足够的高度，不应影响起重设备的吊装。

5、配管时要考虑泵的拆卸，公称管径小于或等于 40 的承插焊管道在适当的位置需设置拆卸法兰。

6、几台并列布置的泵的进出口阀门应尽量采用相同的安装高度。

当进出口阀门安装在立管上时，一般安装高度为1.2～1.3m，手轮方位应便于操作。

1.6 泵的基础高出地面不应小于0.2m，其具体高度应根据泵进口处放净管的安装高度确定。

对输送可燃液体和有毒介质的泵，泵的放净管不得采用明沟排放。

1.7 应考虑泵管道上的阀门及仪表同按钮操作柱的关系，便于泵的启动和切换操作。

1.8 布置大小不一样的泵时，一般有三种方式：1、泵出口中心线取齐：优点是操作面方便统一。

2、泵基础面取齐：便于设置排污管或排污沟以及基础施工方便。

3、动力端基础面取齐：优点是电缆接线容易且经济，泵的开关与电流表在一条线上取齐，电动机易操作。

当然如果泵的大小差异太大，会造成吸入管太长。

1.9 为使泵体少受外力作用，应在靠近泵的管段上设置合理的支、吊架或弹簧支、吊架。

1、泵的水平吸入管或泵前管道弯头处（垂直时）应设可调支架，见图1。

消防水泵选用、串并联、吸水、管路安装、启动及动力装置设置要求

消防水泵选曲耕队魅, 管路安装, 启动及动力装置设置要求目录1.消防泵的选用 (1)2.消防泵的串联和并联 (2)3.消防水泵的吸水 (3)4.消防水泵管路的布置要求 (4)5.消防水泵的启动及动力装置 (6)6.吸水管路设置要求 (7)7.两格（两座）消防水池的吸水管路设置要求 (9)8. 79个消防设施核心考点 (11)1.消防泵的选用所选消防泵的产品应符合国家标准《消防泵》GB6245,并通过国家消防装备质量监督检验中心的检测。

选择消防水泵的主要依据是：流量、扬程及其变化规律。

通常可按以下要求选定：1.水泵的出水量应满足消防水量的要求。

2.水泵的扬程应在满足消防流量的条件下，保证最不利点消火栓的水压要求。

3.最好是选用Q — H特性曲线平缓的水泵。

4.消防水泵一般均不应少于两台，一台工作，其余备用。

单台泵的流量应按消防流量选择, 同一建筑物尽量选用同型号水泵，以便于管理。

关于消防专用水泵选用可以参考国家建筑标准设计图集《消防专用水泵选用及安装》。

2.消防泵的串联和并联1.消防泵的串联是将一台泵的出水口与另一台泵的吸水管直接连接且两台泵同时运行。

消防泵的串联在流量不变时可增加扬程。

故当单台消防泵的扬程不能满足最不利点喷头的水压要求时，系统可采用串联消防给水系统。

消防泵的串联宜采用相同型号、相同规格的消防泵。

在控制上，应先开启前面的消防泵后开启后面（按水流方向）的消防泵。

在有条件的情况下，尽量选用多级泵。

2.消防泵的并联是通过两台和两台以上的消防泵同时向消防给水系统供水。

消防泵的并联主要在于增加流量，在流量叠加时.，系统的流量有所下降。

在选泵时应考虑这种因素，也就时说并联工作的总流量增加了，但单台消防泵的流量有所下降，故应适当加大单台消防泵的流量。

并联时，消防泵也宜选用相同的型号和相同的规格，以使消防泵的出水压力相等、工作状态稳定。

3.消防水泵的吸水根据离心泵的特性，启动时水泵叶轮必须浸没在水中。

消防车泵管路的最优化设计

消防车泵管路的最优化设计摘要：我国消防车的保有量很大，消防车在社会安全保障方面发挥了越来越重要的作用。

泵管路是消防车的灭火核心部件之一，其性能的提高，是提高消防车性能的重要环节。

要提高消防车泵管路系统的性能，应通过最优化设计才能最大限度地实现其性能的提升。

本文就消防车泵管路最优化设计进行阐述。

关键词：消防车；泵管路；最优化设计在过去的三十年里，我国的社会经济和文化建设取得了辉煌的成就。

人们在拥有丰富的物质、文化生活的同时，对社会安全保障的要求越来越高。

消防车是社会安全保障的最重要装备之一。

消防车的灭火性能，对消防灭火实战效果，起着决定性的作用。

提高消防车的灭火性能，是消防行业的重大课题。

提高消防车的灭火性能，除了要选用性能好的底盘、消防泵、消防炮之外，同时要从作为消防车的灭火核心部件之一的泵管路系统的设计着手，提高泵管路的消防性能。

通过对泵管路系统的最优化设计，能将进出水管路的沿程压力损失减少到尽可能小，同时节省成本和方便制造、操作和维修，从而提高泵管路的消防性能。

一、对消防车管路的管径和壁厚的最优化设计1、通过对所需最小流通管径的计算，对消防车管路的管径进行最优化设计。

根据所需要的流量和压力情况，计算出在保证流量的前提下所需的最小流通直径，然后根据国标管的规格，选择符合要求的最小规格者，以达到在完全满足流量要求的情况下使用尽可能小的国标管，以节省成本和布置空间。

根据公式，平均流速和，得到等式，求出最小流通半径。

例如，根据水流量Q＝0.05m?/s，水在20.2℃时运动粘度μ＝1Pas，沿流向的压力梯度＝-50000Pa/m，求得最小流通半径R＝0.040m，最小流通直径D=0.080m＝80mm。

我国标准无缝钢管有外径φ89mm的，如果所需壁厚不超过4.5mm，选择外径φ89mm的标准无缝钢管是合适的，也是最优化的。

2.通过对管壁的应力计算，对壁厚进行最优化设计。

根据管路的最大工作压力、管径的大小和管路的材料力学性能，计算出保证管路的强度和刚度所需的最小理论壁厚。
