电路故障专题练习
初三物理中考电路故障专题练习
1 小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。
为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光，故障原因可能是（ ）A ．进户线火线上的熔丝烧断B ．进户线零线断了C ．书桌边的插座与零线断开D ．书桌边的插座与火线断开 2 暑期，徐延同学家新装了一台3kW 的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了。
导致上述故障的原因可能是( )A ．插头和插座接触不良B ．电路中用电器的总功率过大C ．空调机内部断路D ．控制空调机的开关短路 3 小亮在开着空调的书房里复习功课，妈妈在厨房忙着做晚饭，当她把电饭煲的插头插入插座时，家里的空气开关就“跳闸”了，原因可能是电饭煲插头内部发生了（ ），导致电路中（ ）过大，引起“跳闸”。
4 暑期持续的“桑拿天”，居民家里的空调、电扇都闲不住，导致电路火灾时有发生，火警电话不断，消防车拉着警笛呼啸而出，赶往火灾现场。
调查发现，起火原因如出一辙：电线超负荷使电线内的金属导线发热引燃了外面的绝缘皮。
根据学过的物理知识回答：（1）“超负荷”是指电路中的（ ）过大（选填“电流”或“电阻”）。
（2）使火灾发生的理论依据是（ ） 。
（3）请你提出一条预防这种火灾发生应采取什么措施（ ） 。
图1 图21 在电学实验中，遇到断路时，常用电压表来检测。
某同学连接了如图1所示的电路，闭合开关S 后，发现灯不亮，为检查电路故障，他用电压表进行测量，结果是3V Ude 0Ubd 0ab 3ae ====，，，U V U ，则此电路的故障可能是（ ） A ．开关S 接触不良 B ．小灯泡灯丝断了 C ．电阻出现断路 D ．e 、f 间出现断路2 如图所示，闭合开关S 时，灯泡L1、L2都不亮，用一根导线的两端接触a 、b 两点时两灯都不亮；接触b 、c 两点时，两灯都不亮；接触c 、d 两点时，两灯都亮。
电路故障的练习题
电路故障的练习题一、选择题（共10题，每题2分，共20分）1. 在下列元器件中，哪一个是电子元器件？A. 电源开关B. 电阻C. 开关D. 电池2. 当电路中某条电线发生短路时，会导致什么情况？A. 电路断开B. 电路过载C. 电路短路D. 电路过压3. 以下哪个是电路中常见的保护元件？A. 按钮开关B. 蜂鸣器C. 电容器D. 保险丝4. 在电路中，电流的单位是什么？A. 欧姆B. 安培C. 伏特D. 瓦特5. 下列元器件中，哪一个可以用来调节电流大小？A. 电阻B. 电容器C. 电感器D. 发光二极管6. 在直流电路中，电流的方向是怎样的？A. 从正极到负极B. 从负极到正极C. 随机方向D. 没有固定方向7. 下列哪个元器件可以将交流电转化为直流电？A. 电容器B. 二极管C. 晶体管D. 电位器8. 在电路中，电阻用来干什么？A. 控制电流B. 储存电荷C. 放大信号D. 产生电压9. 下列哪个元器件被用于保护其他元件免受过电流的损害？A. 电容器B. 电位器C. 变压器D. 保险丝10. 在串联电路中，总电阻等于什么？A. 单个电阻的和B. 单个电阻的乘积C. 单个电阻的平均数D. 单个电阻的倒数二、填空题（共5题，每题4分，共20分）1. 三个电阻分别为10欧姆、20欧姆和30欧姆的串联电路中，总电阻为________欧姆。
2. 当电阻为600欧姆，电流为0.5安培时，该电路的电压为________伏特。
3. 电流为4安培，电阻为8欧姆的并联电路中，总电流为________安培。
4. 一个并联电路中，三个电阻分别为10欧姆、20欧姆和30欧姆，求总电阻为________欧姆。
5. 当一个8欧姆的电阻上通过5安培的电流时，该电路的电压为________伏特。
三、判断题（共5题，每题2分，共10分）1. 电路中电阻值越大，通过它的电流就越小。
2. 交流电的电流方向在周期内是改变的。
3. 并联电路中，总电流等于各分支电路的电流之和。

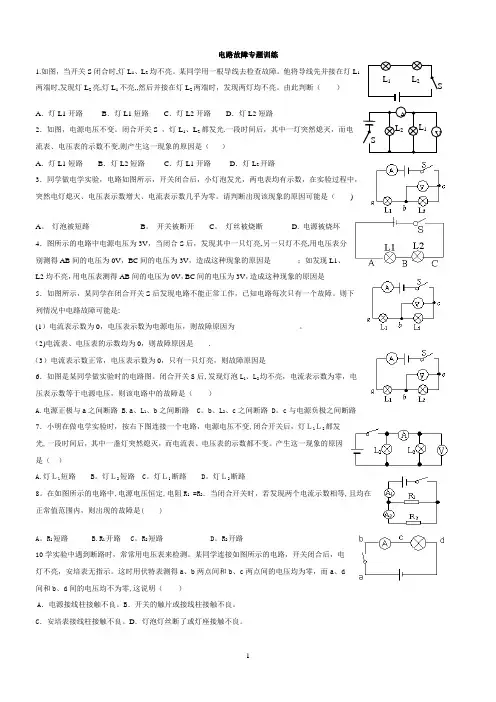

物理电路故障分析(练习题)
电路故障专题训练1.如图，当开关S闭合时,灯L1、L2均不亮。
某同学用一根导线去检查故障。
他将导线先并接在灯L1两端时,发现灯L2亮,灯L1不亮,,然后并接在灯L2两端时，发现两灯均不亮。
由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路2．如图，电源电压不变。
闭合开关S ，灯L1、L2都发光.一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变,则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路3．同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。
请判断出现该现象的原因可能是（)A。
灯泡被短路B。
开关被断开C。
灯丝被烧断 D. 电源被烧坏4．图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮,另一只灯不亮,用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______ 5．如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。
则下列情况中电路故障可能是:(1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。
（2)电流表、电压表的示数均为0，则故障原因是____.（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是____6．如图是某同学做实验时的电路图。
闭合开关S后,发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路 C。
b、L2、c之间断路 D。
c与电源负极之间断路7．小明在做电学实验时，按右下图连接一个电路，电源电压不变,闭合开关后，灯Ｌ1Ｌ2都发光,一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。
电路故障分析专题练习
1. 如图所示，两个灯泡组成串联电路，电源电压是6V.闭合开关S后，两灯均不发光，用一只理想电压表测量，电路中ab间的电压为零，bc间的电压为6V.则电路中的故障可能为：（）A.L1短路且L2断路B. L1 、L2均断路C. L1断路且L2短路D.只有L2断路2. 如图1：两盏相同的电灯在闭合开关后都能发光. 过一会儿，两盏灯突然都不亮了，且电压表、电流表的示数都变为零，此时，电路发生的故障可能是：（）A. 电灯L1的灯丝断了 B. 电灯L2的灯丝断了C. 电灯L1短路 D. 电灯L2短路3. 如图2所示，闭合开关S后，和两盏电灯都不亮，电流表指针几乎没有偏转，电压表指针明显偏转，该电路的故障可能是( )A、灯丝断了B、灯丝断了C、电流表损坏D、灯口处短路4. 图3所示的电路中小灯泡正常发光．若将电流表和电压表的位置对换，则（）A.小灯泡不会发光 B .小灯泡会被烧坏C.电流表示数不变D.电压表示数不变图1 图2 图35. 在图4中所示的电路中，电源电压保持不变. 闭合开关S，电路正常工作. 过了一会儿，一个电表的示数变大，另一个电表的示数变小，则下列判断中正确的是（）A. 电阻R一定断路B. 电阻R一定短路C. 灯L的亮度可能不变D. 灯L可能变亮6. 某同学做电学实验，如图5所示电路，开关闭合后，小灯泡发光，两表均有示数. 在实验过程中，突然电灯熄灭电压表示数增大电流表示数几乎为零.请判断出现该现象的原因是（）A. 灯泡被短路B. 开关被断开C. 灯丝被烧断D. 滑动变阻器被烧断7. 如图6：电源电压保持不变，闭合开关后，灯L1、L2都亮了. 过一会，其中一盏灯突然熄灭了，但电流表电压表的读数都不变，发生这一现象的主要原因是（）A. 灯L1短路 B. 灯L1断路C. 灯L2短路 D. 电灯L2断路。
中考电路故障专题练习及答案
电路故障专题复习故障1：电流表与电压表的指针向没有刻度的方向偏转。
判断：电流表和电压表的“+”、“—”接线柱接反故障2：电流表和电压表的指针偏转角度很小。
判断：①电压表和电流表的量程可能都选择过大；②电源电压可能过低。
故障3：电流表指针超过最大值。
判断：①量程可能选择过小；②电路中可能出现短路。
故障4：滑动变阻器滑动时，电表示数及灯泡亮度无变化。
判断：滑动变阻器连接错误，没有遵循“一上一下”的接线原则，把变阻器变成了定值电阻。
故障5：无论怎样调节滑动变阻器，电压表的示数总小于灯泡的额定电压。
判断：电源电压过低，需要更换电源故障6：闭合开关，灯泡不亮，电流表、电压表无示数。
判断：①电源、电流表、开关或变阻器可能损坏；②接线柱可能接触不良；③连接导线可能断开。
故障7：闭合开关，灯泡不亮，电流表几乎无示数，电压表指针明显偏转（或示数等于电源电压）。
判断：①灯泡的灯丝可能断了或灯座与灯泡接触不良；②若器材均完好，则是电压表和电流表的位置可能接反。
故障8：在调节滑动变阻器的滑片时，他发现灯泡变亮了，而电压表的示数却减小了；灯泡变暗了，电压表示数却增大了。
判断：将电压表错接在了滑动变阻器两端。
故障9：闭合开关，灯泡不亮，电流表电压表有示数，（元件完好，连接无误）。
判断：变阻器连入电路的阻值过大，灯泡分压小。
故障10：连完最后一根导线，灯泡发光，电表指针来回偏转。
判断：①连接电路时开关闭合了；②电路中某处接触不良。
故障11：开关闭合，灯泡不亮，电流表有示数，电压表无示数。
判断：灯泡短路故障12：开关闭合，灯不亮，电压表无示数，电流表有示数。
判断：灯泡短路（或电压表短路）。
知识点一：按要求连接电路图并讨论分析1、串联电路如图：①若电路某处断路，L1和L2会怎样？②若L1短路，L1和L2会怎样？③同理，将L2短路呢？2、并联电路如图：①若干路断路，则L1和L2会怎样？ ②若L1支路断路，则L1和L2会怎样？③若L1短路，则L1和L2会怎样？同理，将L2短路呢？3、含表电路● 如图1，若L1断开时，A 表有示数吗？● 如图2，此时A 表被_____________，所以A 表_________示数 L1_______发光？● 如图，若电路ab 或cd 间有断路时，V 表_____示数？若bc 间的L1断开时，V 表_____示数？● 如图３所示，此时V 表被________，所以V 表_________示数，Ｌ１_______发光？图1室图2图３图４室如图４所示，此时Ｖ表与Ｌ１_______联，灯亮吗？Ｖ表有示数吗？（2）总结规律症状病因病理图串联两灯都灭一光一灭并联两灯都灭一光一灭电流表无示数电压表无示数示数为电源电压（3）例题如图所示电路中：（１）若Ｌ１断路，则Ｌ２____，电流表____示数，电压表____示数。
电路故障分析专题练习
电路故障专题连接电路时，将连好的电路通电闭合开关，难免有时会出现用电器不工作现象。
我们把出现了用电器不工作的电路称之为故障电路。
结合我们常见的电路故障，我们将故障分为两类，即：断路和短路。
一、电路故障判断一、串联电路中故障判断电路图现象1 故障现象2 故障电流表有示数短路电压表有示数L2短路电压表无示数L1短路电流表无示数断路（开路）电压表有示数L1断路电压表无示数L2断路（电流表断路）例题：某同学采用如图所示的电路做电学实验，闭合开关后，以下分析正确的是（设只出现一处电路故障）（）A．R1短路，电流表有示数，电压表无示数B．R2短路，电流表有示数，电压表无示数C．R1断路，电流表无示数，电压表有示数D．R2断路，电流表有示数，电压表无示数分析：（1）电流表有示数，说明电路是通路，没有断路；电流表没有示数，说明电路是断路．（2）电压表有示数，说明电压表所测量电路中，包含电源的部分电路短路或不包含电源部分断路；电压表无示数，说明电压表所测量电路中，包含电源的部分电路断路或不包含电源部分短路．二、并联电路的故障例题：如图1所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A．灯L1短路 B．灯L2短路 C．灯L1断路 D．灯L2断路图1 图2例题：如图2电源电压保持不变，当开关S闭合后，电路正常工作。
一段时间后，其中一盏灯突然熄灭，两只电表中一只电表示数变小，另一只电表示数不变。
出现这种现象的可能原因是（）A．L1断路 B．L2断路 C．L1短路 D．L2短路总结：并联电路中一条支路的通断不会影响其它支路中的电流变化，但干路中的电流会随着支路的增加而增大，随支路的减少而减小；各支路两端的电压与电源电压相等。
并联电路中一条支路短路整个电路就短路。
二、电路故障检测方法1.导线（“电流表”或“小灯泡”）检测例题：如图所示，闭合开关S时，灯泡L1、L2都不亮，用一根导线的两端接触a、b两点时两灯都不亮；接触b、c两点时，两灯都不亮；接触c、d两点时，两灯都亮。
八年级电学专题5-电路故障(练习)
八年级电学专题（五）电路故障【同步练习解析】一、单选题1．刘涛利用如图所示的装置“探究电流与电阻的关系”，正确连接电路后，闭合开关，发现移动滑动变阻器的滑片P ，电流表、电压表均有示数且不变，则电路存在的故障可能是（ ）A ．定值电阻R 短路B ．定值电阻R 断路C ．滑动变阻器断路D ．滑动变阻器短路【答案】D【解析】 由图可知，定值电阻和滑动变阻器串联，电压表测定值电阻两端电压，电流表测电路中电流。
闭合开关后，电流表有示数，说明电路中没有断路，电压表有示数，说明电阻R 没有短路，移动滑动变阻器的滑片，电表示数不变，说明滑动变阻器不能改变接入电路的电阻，所以故障为滑动变阻器短路，故D 符合题意。
2．等值电阻1R 、3R 组成如图（a ）所示的电路，闭合开关1S ，电压表1V 示数和电流表1A 示数的比值为1k ；然后取3R 与等值电阻2R 组成如图（b ）所示的电路，闭合开关2S ，电压表2V 示数和电流表2A 示数的比值为2k ，1k 与2k 相等。
若已知电源、电压表和电流表完全相同且完好，三个电阻中只有一个电阻存在故障，则下列判断正确的是（ ）A ．电阻1R 可能短路B ．电阻2R 一定断路C ．电阻2R 可能短路D ．电阻3R 一定断路【答案】B【解析】 由（a ）图可知，R 1与R 3串联，电压表V 1测R 3两端的电压，电流表A 1测电路中的电流，由欧姆定律可知：电压表V 1与电流表A 1的比值为电阻R 3的阻值为k 1。
由（b ）图可知，R 2与R 3并联，电压表V 2测电源电压，电流表测干流的电流，电压表V 2与电流表A 2的比值为电阻R 3与R 2并联后的总阻值为k 2。
根据题意可知电阻R 3的阻值与电阻R 3与R 2并联后的阻值相等，即k 1=k 2。
且电源、电压表和电流表完全相同且完好，由于只存在一个电阻故障，则A ．电阻R 1短路，不会影响电阻R 3与R 2并联后的总阻值，故A 错误；B ．电阻R 2断路，则图（b ）中的只存在电阻R 3，则电压表V 2与电流表A 2的比值为电阻R 3的阻值，故B 正确；C ．电阻R 2短路，则图（b ）中电路的电源短路，电压表V 2无示数，故电压表V 2与电流表A 2的比值为0，故C 错误；D ．电阻R 3断路，则图（b ）中的电压表V 2与电流表A 2的比值为R 2的阻值，不等于图（a ）的测量值，故D 错误。
电路故障专题训练
电路故障专题训练1如图所示，当开关S闭合，两表均有示数，过一会儿发现电压表示数突然变小，电流表示数突然变大，下列故障判断可能是（）A、L1短路；B、L2灯短路；C、L1灯丝断开；D、L2灯丝断开。
2如图所示电路中，当开关S1，S2都闭合时，下列判断正确的是：（）A、只有L1发光；B、只L2发光；C、L1，L2都发光；D、L1，L2都不发光。
3如图所示三只灯泡的额定电压均为2。
5V，当开关S断开时，三只灯泡全发光，那么当S闭合时：（）A、L1，L2不亮，L3亮； B、三灯都亮；C、L1不亮，L2，L3亮； D、三灯都不亮。
4如图所示电路中，电源电压不变，闭合开关S后，灯泡L1，L2都发光，一段时间后，其中一只灯泡突然熄灭，另一只灯泡仍然发光，而电压表V1的示数变小，V2的示数变大，则产生这一现象的原因是：（）A、灯L1断路； B、灯L2断路；C、灯L1短路； D、灯L2短路。
5如图所示电路中，电源电压不变，闭合开关S后，L1，L2都发光，一段时间后，其中一灯突然熄灭，而电流表电压表的示数都不变，产生这现象的原因是：（）A、灯L1知路；B、灯L2短路；C、灯L1开路；D、灯L2开路。
6如图所示的电路中，闭合开关S后发现两灯均不亮，电流表的指针几乎不动，而电压表的指针有明显的偏转，则该电路的故障可能是：（）A、L1的灯丝断了；B、L2的灯丝断了；C、L1，L2的灯丝都断了；D、电流表坏了。
7如图所示，闭合开关，两只灯泡都不亮，且电流表和电压表的指针都不动，现将两灯泡L1和L2的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是：（）A从A端红电流表到开关这段电路中出现断路；B灯泡L1的灯丝断了；C灯泡L2的灯丝断了； D电流表和两个灯泡都坏了。
8某同学把开关断开的台灯插入插座时，原来室内亮着的电灯全部熄灭，经检查家中保险丝熔断，造成这现象的原因可能是（）A台灯的功率太大； B台灯的灯座短路； C该插座原已短路； D台灯的插头短路。
电路故障专项练习题(含答案)
电路故障专项练习题（含答案）一．选择题（共27小题）1．（2013•益阳）如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改接到BC两点，发现电压表无示数．产生这种现象的原因是（）2．（2012•营口）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）3．（2012•长春）如图闭合开关，灯L1、L2不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（）4．（2007•常德）如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）5．（2006•南充）某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙）和两个插座如图所示，如果两个插座均未连入家用电器，将电路的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（）6．（2013•塘沽区一模）将两个灯泡L 1、L 2串联后接入电路中，如图所示．接通电路后发现L 1亮L 2不亮．则下列判断正确的是（ ）7．（2006•松江区模拟）如图所示的电路中，电源电压保持不变．闭合电键S 后，电路正常工作．过了一会儿，电流表示数变大，电压表与电流表的比值变小，则下列判断中正确的为（ ）8．（2006•六合区二模）在如图所示电路中，电源电压不变．闭合开关S ，电路正常工作．过了一会儿，电压表和电流表示数的比值变小．下列说法中正确的是（ ）9．如图所示是小宁同学为 LED 多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S 1只控制应急照明LED 灯L ，开关S 2只控制电风扇M ，下列的四个电路图中，符合上述D10．（2008•福州模拟）如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S 1时，灯L1亮，L2不亮，电路可能出现的故障是（）11．如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（）12．如图所示，电源电压为6V，开关闭合后，L1、L2都不发光，而伏特表的示数为6伏特，电路的故障可能是（）13．某同学在进行实验时，连接好如图所示的电路．当开关S1、S2均闭合时，却发现仅有L2发光．产生这一故障的原因是（）14．小明在探究“串联电路中电压的规律”时，电路连好后（如图），闭合开关，两灯均不亮、经检查，电路连接无误，老师告诉他是一个小灯泡坏了．小明仔细想了想后，用下列方法进行了判断，其中判断正确的是（）15．如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（）16．如图所示，闭合开关S时，灯L1和L2都不亮，用一段导线的两端接触a，b两点时，两盏灯都不亮；接触b，c两点时，两盏灯都不亮；接触c，d两点时，两盏灯都亮，故障原因可能是（）17．某同学接好如图所示的电路后，合上开关S1S2，发现灯L1不亮，灯L2亮，则下列原因分析中不可能的是（）18．如图所示的电路中，开关闭合后，只有乙灯亮甲灯不亮的原因是（）19．如图所示电路，闭合开关S后，发现灯L1亮，L2不亮．此电路的故障可能是（）20．在图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光．用电压表逐段测量，结果是：Uab=0V，Ubc=0V，Ucd=6V．由此可以判断此电路的故障可能是（）21．（2013•岳阳）如图，家庭电路中电灯突然熄灭，小明用测电笔分别测两根电源线，发现氖管都发光．据此，请你帮助小明推断该电路故障可能是（）22．（2013•黑龙江）如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）23．（2012•攀枝花）如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（）24．（2013•齐齐哈尔）图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）25．（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将26．（2011•新疆）右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）27．（2011•湘潭）李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均二．填空题（共3小题）28．（2010•天津模拟）为检查照明电路的故障，电工经常采用的方法是：断开干路开关S，将额定电压为220V的“较验灯”接在开关的两只接线柱上，如图14所示，在检查某盏灯之前，先断开所有支路开关，再闭合该支路开关，“较验灯”将会出现以下三种情况中的其中一种：①不发光，说明该支路_________；②发光较暗，说明该支路_________；③正常发光，说明该支路_________．（填“开路”、“短路”或“正常”）29．图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是_________；（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是_________．30．在“比较串联电路和并联电路”的实验中，连接电路时，开关必须_________．某实验小组连好如图所示的电路时，闭合开关，发现两灯都不亮，急忙向老师求援．老师走过来，将L1轻轻扭动，L1亮起来了，L2还是不亮．老师微笑着问：“这说明L1处发生了什么故障？”同学们异口同声地回答道：“接触不良．”“那么L2为什么还不亮呢？”同学们又傻眼了…如果L2处有故障，是什么故障呢？你认为L2发生_________．参考答案与试题解析一．选择题（共27小题）1．（2013•益阳）如图，开关S闭合后，灯L1发光，L2不发光，电压表有示数．该同学将电压表改接到BC两点，发现电压表无示数．产生这种现象的原因是（）2．（2012•营口）在如图所示的电路中，电源电压不变．闭合开关后，电路正常工作，一段时间后，发现其中一个电压表示数变大，则（）3．（2012•长春）如图闭合开关，灯L1、L2不发光，电压表示数接近电源电压，已知电路中只有一处故障，原因可能会是（）4．（2007•常德）如图所示的电路中，电源电压为3V，当开关S1，S2都闭合时，则（）5．（2006•南充）某同学在学习家庭电路时，安装了两盏额定电压均为220V的完好的白炽灯（甲和乙）和两个插座如图所示，如果两个插座均未连入家用电器，将电路的开关全部闭合，保险丝未熔断，那么各用电器工作的情况是（）6．（2013•塘沽区一模）将两个灯泡L1、L2串联后接入电路中，如图所示．接通电路后发现L1亮L2不亮．则下列判断正确的是（）7．（2006•松江区模拟）如图所示的电路中，电源电压保持不变．闭合电键S后，电路正常工作．过了一会儿，电流表示数变大，电压表与电流表的比值变小，则下列判断中正确的为（）8．（2006•六合区二模）在如图所示电路中，电源电压不变．闭合开关S，电路正常工作．过了一会儿，电压表和电流表示数的比值变小．下列说法中正确的是（），即电压表与电流表的示数的比值应等于定值电阻的阻值，现在比值减小；9．如图所示是小宁同学为LED多功能充电风扇设计的控制电路图，电路中有两个控制开关，其中开关S1只控制应急照明LED灯L，开关S2只控制电风扇M，下列的四个电路图中，符合上述D10．（2008•福州模拟）如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（）11．如图所示，当开关S闭合后，两只灯泡都发光，两表均有示数．过一段时间后，发现其中一只灯泡熄灭，两表示数都不变，造成这种情况的原因可能是（）12．如图所示，电源电压为6V，开关闭合后，L1、L2都不发光，而伏特表的示数为6伏特，电路的故障可能是（）13．某同学在进行实验时，连接好如图所示的电路．当开关S1、S2均闭合时，却发现仅有L2发光．产生这一故障的原因是（）14．小明在探究“串联电路中电压的规律”时，电路连好后（如图），闭合开关，两灯均不亮、经检查，电路连接无误，老师告诉他是一个小灯泡坏了．小明仔细想了想后，用下列方法进行了判断，其中判断正确的是（）15．如图所示的电路中，已知电源电压为6V，且保持不变，当开关S闭合后，发现一只灯泡发光，电压表的示数为6V，存在这一现象的原因可能是（）16．如图所示，闭合开关S时，灯L1和L2都不亮，用一段导线的两端接触a，b两点时，两盏灯都不亮；接触b，c两点时，两盏灯都不亮；接触c，d两点时，两盏灯都亮，故障原因可能是（）17．某同学接好如图所示的电路后，合上开关S1S2，发现灯L1不亮，灯L2亮，则下列原因分析中不可能的是（）18．如图所示的电路中，开关闭合后，只有乙灯亮甲灯不亮的原因是（）19．如图所示电路，闭合开关S后，发现灯L1亮，L2不亮．此电路的故障可能是（）20．在图所示的电路中，电源电压为6V，开关闭合后，电灯L1、L2均不发光．用电压表逐段测量，结果是：Uab=0V，Ubc=0V，Ucd=6V．由此可以判断此电路的故障可能是（）21．（2013•岳阳）如图，家庭电路中电灯突然熄灭，小明用测电笔分别测两根电源线，发现氖管都发光．据此，请你帮助小明推断该电路故障可能是（）22．（2013•黑龙江）如图所示的家庭电路中，正常发光的两盏灯突然全部熄灭，经检查保险丝完好，用试电笔分别插入插座的两孔，氖管均发光，造成这一现象的原因可能是（）23．（2012•攀枝花）如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断．某同学用测电笔测试灯头的两根电线C，D，发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线B时，氖管在测火线A时能发光，在测零线B时不发光．那么可以判定故障是（）24．（2013•齐齐哈尔）图所示的电路中，正常发光的三盏灯突然全部熄灭，经检查保险丝完好，用试电笔插进插座的两孔，氖管均发光．造成这一现象的原因是（）25．（2012•宜昌）某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光，再将26．（2011•新疆）右图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作．过了一会儿，灯L熄灭，两个电表中只有一个电表的示数变大，则下列判断正确的是（）27．（2011•湘潭）李明家中有一盏电灯突然不亮，他用试电笔检测灯头内的两个接线柱，试电笔均二．填空题（共3小题）28．（2010•天津模拟）为检查照明电路的故障，电工经常采用的方法是：断开干路开关S，将额定电压为220V的“较验灯”接在开关的两只接线柱上，如图14所示，在检查某盏灯之前，先断开所有支路开关，再闭合该支路开关，“较验灯”将会出现以下三种情况中的其中一种：①不发光，说明该支路开路；②发光较暗，说明该支路正常；③正常发光，说明该支路短路．（填“开路”、“短路”或“正常”）29．图所示的电路中，L1、L2是两只规格不同的小灯泡，当闭合开关S时，（1）若发现L1亮、L2不亮，分析其电路有故障，则故障是L2短路；（2）若发现电流表A1和A2的示数不相等，分析其原因，则可能是电流表量程不同．30．在“比较串联电路和并联电路”的实验中，连接电路时，开关必须断开．某实验小组连好如图所示的电路时，闭合开关，发现两灯都不亮，急忙向老师求援．老师走过来，将L1轻轻扭动，L1亮起来了，L2还是不亮．老师微笑着问：“这说明L1处发生了什么故障？”同学们异口同声地回答道：“接触不良．”“那么L2为什么还不亮呢？”同学们又傻眼了…如果L2处有故障，是什么故障呢？你认为L2发生短路．。
高考物理专题练习电路故障分析(含解析)
高考物理专题练习-电路故障分析〔含解析〕一、单项选择题1.如图把三只灯泡串联后接到1.5V的干电池两端，但发现三个灯泡都不亮，用电压表测得U AC=0、U BD=1.5V，由此可知〔〕A.L1灯丝烧断B.L2灯丝一定不断C.L3灯丝被烧断D.三灯灯丝均断2.如下图的电路中，A、B两灯原来正常发光，突然B灯比原来亮了，这是因为电路中某一处发生断路故障造成的，那么发生这种故障可能是〔电源内阻不计〕〔〕A.R1断路B.R2断路C.R3断路D.灯A断路3.如下图，电源电动势为6V，闭合电键S后小灯泡L不亮，用电压表测得各局部的电压情况是：U ab=U cd=U de=0，U ae=U bc=6V．假设电路中只有一处发生断路，那么断开的局部是〔〕A.电阻R1B.变阻器RC.灯泡LD.电键S4.小明家的保险丝突然熔断，以下原因不可能的是〔〕A.家用电器的总功率过大B.导线绝缘皮损坏，火线、零线直接接触，造成短路C.灯座里的电线发生短路D.火线断路5.在电学实验中，遇到断路时，常用电压表来检测．某同学连接了如下图的电路，闭合开关S后，发现灯不亮，为检查电路故障，他用电压表进展测量，结果是U ae=3W，U ab=0，U bd=0，U cb=3V，那么此电路的故障可能是〔〕A.开关S接触不良B.小灯泡灯丝断了C.d、e间出现断路D.e、f间出现断路6.如下图的电路中，电源电动势为6V，当开关S接通后，灯泡L1和L2都不亮．用电压表测得各局部电压是U ab=6V，U ad=0，U cd=6V，由此可断定〔〕A.L1和L2的灯丝都烧断了B.L1的灯丝烧断了C.L2的灯丝烧断了D.变阻器R断路7.如下图，两只白炽灯泡L1和L2与电源、电键组成的电路中，当电键闭合后，发现电压表V1、V2的示数一样，且电流表A的示数为零，那么可能发生的故障是〔〕A.L1断路B.L2断路C.L1短路D.L2短路8.如下图的电路中，闭合电键k后，灯a和b都正常发光，后来由于某种故障使灯b突然变亮，电压表读数增加，由此推断这故障可能是〔〕A.a灯灯丝烧断B.电阻R2短路C.电阻R2断路D.电容被击穿短路9.某居民家中的电路如下图，开场时各局部工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍正常发光，拔出电饭煲的插头，把试电笔分别插入插座的左、右插孔，氖管均能发光，那么〔〕A.仅电热壶所在的C，D两点间发生了断路故障B.仅电热壶所在的C，D两点间发生了短路故障C.仅导线AB连续路D.因为插座用导线接地，所以发生了上述故障10.如下图，因线路故障，按通K时，灯L1和L2均不亮，用电压表测得U ab=0，U bc=0，U cd=4V．由此可知出现故障处为〔〕A.灯L1短路B.灯L2断路C.变阻器断路D.不能确定11.如下图，电路中白炽灯A、B不亮，但电路中只有一处断开，今用电压表测得：U ab=0，U ac=0V，U bd=6V，那么可知〔〕A.B灯断路B.A灯断路C.R断路D.电源断路二、多项选择题12.某学生在研究串联电路电压特点的实验时，接成如下图的电路，接通S后，他将大内阻的电压表并联在A，C两点间，电压表读数为U，当并联在A，B两点间时，电压表读数也为U，当并联在B，C两点间时，电压表的读数为零，那么出现此种情况的原因可能是〔R1，R2的阻值相差不大〕〔〕A.AB段断路B.BC段短路C.AB段短路D.BC段断路13.某学生在研究串联电路电压特点时，接成如下图电路，接通K后，他将高内阻的电压表并联在A、C两点间时，电压表读数为U；当并联在A、B两点间时，电压表读数也为U；当并联在B、C两点间时，电压表读数为零，那么出现此种情况的原因可能是〔〕〔R1、R2阻值相差不大〕A.AB段断路B.BC段断路C.AB段短路D.BC段短路14.在如下图的电路中，由于某一电阻发生短路或断路，使A灯变暗，B灯变亮，那么故障可能是〔〕A.R1短路B.R2断路C.R3断路D.R4短路15.如下图电路，当闭合后两灯均不亮，两灯泡、电源、电键及电键到电源负极间的导线都完好，其余三条导线中有一条发生断路。
初中物理电路故障分析专题练习(含答案)
( 初中物理电路故障分析专题练习1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。
经分析得出，电路中可能发生的情况是：__________________________。
2．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光。
一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是()。
A ．灯 L 1 短路 B ．灯 L 2 短路 C ．灯 L 1 断路 D ．灯 L 2 断路3．在图所示的电路中，电源电压不变。
闭合开关S 后，灯 L 1、L 2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V 1 的示数变小，电压表 V 2 的示数变大，则产生这一现象的原因是( )。
A ．灯 L 1 断路 B ．灯 L 1 短路 C ．灯 L 2 断路 D ．灯 L 2 短路4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。
过一段时间后，发现电压表示数变为0， 电流表示数增大。
经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。
A ．灯 L 1 断路B ．灯 L 2 短路C ．灯 L 1 短路D ．灯 L 1、L 2 均断路5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。
如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。
A ．电流表、电压表均损坏B ．电流表损坏，电压表示数为零C ．电流表有示数，电压表示数为零D ．电流表示数为零，电压表有示数6．如图所示，下列说法正确的是()A．电流表的连接是正确的B．电压表的连接是正确的C．两表的连接都是错误的D．电流表将会被烧坏7．在图所示的电路中，电源电压保持不变。
闭合电键S后，电路正常工作。
过了一会，电压表的示数变大，灯L熄灭，则下列判断中正确的是()。
A．可能是灯L短路，电流表示数变小B．可能是灯L断路，电流表示数变小C．可能是电阻R短路，电流表示数变大D．可能是电阻R断路，电流表示数变小8．如图所示电路，电源电压为3伏。
九年级物理电路故障分析专题练习
九年级物理电路故障分析专题练习学校:___________姓名：___________班级：___________考号：___________一、单选题1．如图所示电路中电键S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L不发光，则L一定无故障B．若L不发光，则L一定有故障C．若L发光，则R一定无故障D．若L发光，则R一定有故障2．如图所示电路中开关S闭合后，只有一个电表指针发生偏转，故障可能出现在电阻R、灯L上，则下列判断中正确的是A．若L发光，则R一定无故障B．若L发光，则R一定有故障C．若L不发光，则L一定无故障D．若L不发光，则L一定有故障3．在如图所示的电路中，电源电压保持不变。
当电键S闭合后，三个电表示数均未发生变化。
若电路中故障只可能发生电阻R1、R2处，则下列关于电路故障的判断，正确的是A．电阻R1一定存在断路故障B．电阻R2一定存在断路故障C．电阻R1可能存在短路故障D．电阻R2可能存在短路故障4．如图所示电路中，由于灯L、电阻R发生故障，闭合电键后，灯不发光。
以下操作一定能判断出具体故障的是（）A．若电路中只有一处故障，把电流表串联在电路中B．若L和R都发生故障，用完好的灯Lʹ替换电阻RC．若L和R都发生故障，把电压表先后并联在L和R两端D．若不知有几处故障，把电流表串联在电路中且电压表并联在R两端5．在一本用电常识的书中，列出了使用白炽灯泡的常见故障与检修方法，其中一项故障现象如下：从电路的组成来看，上述故障现象的原因可以概括成A．开路B．短路C．通路D．开路或短路二、填空题6．在如图所示的电路中，电源电压保持不变。
电路中存一处故障，且故障只发生在电阻1R、2R处，闭合开关后：若A表不变，V不变，则故障是_____；若A表不变，V变大，则故障是_____；若A表变大，V不变，则故障是_____；若A表变大，V变大，则故障是_____。
电路故障分析专题练习(含答案)
2021年中考物理模拟试题提高训练——电路故障分析1．（2021福建模拟）如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作。
过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（）A．灯 L 发生了断路B．灯 L 发生了短路C．电阻 R 出现断路D．电阻 R 出现短路2．（2021常德模拟）在如图所示的电路中，电源电压不变，闭合开关S，电路正常工作。
过了一会儿，两个电表的示数突然同时变大，则该电路中出现的故障可能是（）A．灯L1短路B．灯L1断路C．灯L2短路D．灯L2断路3．（2021烟台模拟）如图所示的电路只有一处故障，开关闭合后，两盏灯都不亮；现在用电压表分别正确的并联在灯L1和L2两端，发现灯L1两端的电压U1＝0，灯L2两端的电压U2等于电源的电压，电路的故障可能是（）A．灯L1开路B．灯L2开路C．灯L1短路D．灯L2短路4．（2021湘西州模拟）在如图所示的甲、乙两个实物图中，闭合所有开关，各元件均能正常工作。
现将一根导线接到两电路中的不同位置，会有不同的现象发生，下列说法中错误的是（）A．在甲图中，如果断开S，并将导线接到开关的两端，则L1、L2发光B．在乙图中，闭合S1，断开S2，并将导线接到灯泡两端，则电动机和灯泡都不工作，电路中无电流通过C．在乙图中，闭合S1、S2，并将导线接到电动机两端，则电动机和灯泡都不工作D．在甲图中，闭合S，并将导线接到L1两端，则L1不发光，L2发光5．（2021太原模拟）小明家新购住房刚装修完毕，家中部分照明电路如图所示，验收工程时，断开其它所有用电器后，闭合开关S，白炽灯L亮了一段时间后熄灭了，他用测电笔分别测试了图中插座的两个孔，发现测电笔都发光(假如故障只有一处)；接着断开开关S，再次用测电笔测试插座的两个孔时，下列说法正确的是( )A．测试两孔时测电笔都不发光B．测试两孔时只有b孔让测电笔发光C．故障是灯泡L断路D．故障是熔断器断开6．（2021永州模拟）如图所示，闭合开关S，两灯均不亮，电流表无示数，电压表有示数，则故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路7．（2021攀枝花模拟）如图所示电路，电源电压不变，闭合开关S，发现电流表和电压表均无示数。
电路故障练习题
电路故障练习题一、选择题1. 在下列电路中，哪个元件可能导致电路短路故障?A. 电阻B. 电感C. 二极管D. 电容2. 若电路中存在电路短路故障，下列哪种现象可能会发生?A. 电路无法通电B. 电路电流过大C. 电路电流减小D. 电路电压升高3. 以下哪个元件可以用来修复电路短路故障?A. 电容B. 电感C. 电阻D. 二极管4. 若一个电路中的电容发生故障，会导致电路出现什么问题?A. 电路发热B. 电路短路C. 电路开路D. 电路电流变小5. 以下哪种故障可能会导致电路无法通电?A. 电阻失效B. 电感损坏C. 二极管禁止方向错误D. 电容极性错误连接二、应用题1. 有一个由电阻、电容和电感组成的RLC电路，其中电阻为10欧姆，电感为5亨，电容为2微法。
当电路中的电压为12伏时，请计算电路中的电流。
2. 在一台计算机电源中，电路板上的一个电容损坏导致电路短路，从而导致电源无法正常工作。
作为维修人员，请解释电容故障可能会导致电路短路的原因，并说明如何修复该故障。
3. 如果一台设备的电路中的电感失效，会对电路造成什么影响？请说明可能的故障现象，并提供修复建议。
4. 在一辆汽车的点火系统中，存在一个由电感和电阻组成的电路。
如果电路中的电阻故障，会对汽车的点火系统产生什么影响？并提供相应的解决方法。
三、分析题1. 假设一个电路中同时存在电容和电感，当电路开关一打开，电路中是否会发生振荡现象？请解释原因。
2. 若一个电路中的电容和电感匹配（即满足谐振条件），当电路中的电压最大时，请分析电路中的电容和电感的功率是否为零，并解释原因。
四、解决问题1. 你在电路实验中遇到一个问题：无论如何调整电路的连接，电路仍然无法通电。
请提供可能造成该问题的原因，并提供解决方案。
2. 你在电路维修工作中遇到一个问题：一台设备的电路中存在一个电感，电感发热现象过于明显，该如何解决？3. 在一台音响设备中，你发现电路中的一个二极管失效，导致音响无法正常工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电路故障专题练习姓名：1、如图所示电路，闭合开并，两只灯泡都不亮，且电流表和电压表的指针会都不动。
现将两灯泡L1和L2¬的位置对调，再次闭合开关时，发现两只灯泡仍不亮，电流表的指针仍不动，但电压表的指针却有了明显的偏转，该电路的故障可能是（）A．从ａ点经电流表到开关这段电路中出现断路B．灯泡Ｌ1的灯丝断了C．灯泡Ｌ2的灯丝断了D．电流表和两个灯泡都坏了2、在如图所示的电路中，电源电压不变。
闭合开关S后，灯L1、L2都发光。
一段时间后，其中的一盏灯突然熄灭，而电压表V1的示数变大，电压表V2的示数变小。
则产生这一现象的原因是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路3、如图，闭合开关后，发现L1和L2都不亮。
为了检查电路中的故障，用电压表去测电压，使电压表的“+”接线柱与a点相连，用另一接线柱分别与b、c、d相连时，电压表的读数为5.6伏，与e相连时的读数为0。
根据上述结果，可以判断：完好的元件有________________；发生故障的元件有____________；不能判断的部分有_____________。
4、在如图4所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光。
一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是（）(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路。
5、在图5所示的电路中,电源电压不变。
闭合电键K，电路正常工作。
一段时间后，发现其中一个电压表示数变大，则（）(A)灯L可能变亮。
(B)灯L亮度可能不变。
(C)电阻R可能断路。
(D)电阻R可能短路。
6、在图6所示的电路中，电源电压不变。
闭合电键K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l的示数变小，电压表V2的示数变大，则产生这一现象的原因是（）(A)灯L1断路。
(B)灯L l短路。
(C)灯L2断路。
(D)灯L2短路。
7、在图7所示的电路中，当电键K闭合时，灯L1、L2均不亮。
某同学用一根导线去查找电路的故障。
他将导线先并接在灯L1两端时发现灯L2亮，灯L1不亮，然后并接在灯L2两端时发现两灯均不亮。
由此可以判断( )(A)灯L1断路。
(B)灯L1短路。
(C)灯L2断路。
(D)灯L2短路。
8、在如图8所示的电路图中，当电键K闭合时（）(A)整个电路发生短路。
(B)电流表示数变小。
第1题第2题第3题第4题第5题第6题(C)电流表示数不变化。
(D)电流表示数变大9.两盏电灯串联如图所示，电源电压是6伏。
闭合开关以后，电灯不亮，导线都是好的。
用电压表测A、B间和B、C间的电压都是0，而测得C、D间的电压是6伏。
则故障可能是（）A．L1断路B．L2断路C．开关没接通D．以上都有有可能10、在图10所示的电路中，电源电压为6伏。
当电键K闭合时，只有一只灯泡发光，且电压表V的示数为6伏。
产生这一现象的原因可能是( )(A)灯L1短路。
(B)灯L2短路。
(C)灯L1断路。
(D)灯L2断路11．如图,由于电路中有一处发生故障，导致电压表的示数为0，则下列关于电路故障的说法中正确的是（）A．一定是灯泡L1短路 B．可能是灯泡L1开路C．可能是灯泡L2短路D．可能是灯泡L2开路12、如图，L1、L2是两盏完全相同的小灯泡。
S闭合后，L1、L2均能正常发光，过一会儿两灯均不亮。
若用导线分别连接S、R两端，电路均无变化，L1、L2仍不亮。
若用电压表测L2两端的b、c两点，电压表的示数明显高于L2的额定电压。
则（）A．L1的灯丝断了B．L2的灯丝断了C．S损坏了D．电阻R损坏了13.在如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在“0”刻度不动，电压表指针则有明显偏转，该电路中的故障可能是（）A．电流表坏了B．灯泡Ｌ1的灯丝断了C．两个灯泡都断路D．灯泡Ｌ2的灯丝断了14、如图3所示电路L1发光，L2、L3不亮，A1有读数，A2没有读数，则产生的故障应是（只有一处有故障）（）A. 灯泡L1断路B. 灯泡L2断路C. 灯泡L2短路D. 灯泡L3短路15、（08甘肃兰州）如图5所示电路，电源电压为6V，电键K闭合时，电压表示数为6V，出现此现象的原因可能是【】A．L1短路或L2断路B．L1断路或L2短路C．L1和L2都断路D．L1和L2都短路16、（08海南）如图7所示，当开关闭合，L1、L2都发光，过一段时间后其中一盏灯突然熄灭，而电流表、电压表的示数都不变，产生这一现象的原因是【】A．L1短路 B.L2短路C．L1断路D．L2断路17、（昆明市）如图所示，只闭合开关S时，两灯均不亮，同时闭合开关S和S1时，灯L1亮，L2不亮，电路可能出现的故障是（）A．灯L1断路B．灯L2断路C．灯L1短路D．灯L2短路18、（08乐山）如图8所示是小明同学研究串联电路中电流、电压特点的实物连接第8题第9题第10题第13题第14题图5图7图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是【】A．L1灯丝断了 B.L1灯座两接线柱直接接通了C．L2灯丝断了 D.L2灯座两接线柱直接接通了19、（镇江市）如图电路中，电源电压不变，闭合开关S，电路正常工作一段时间后，发现电压表示数明显变大，则（）A．电阻R可能开路B．电阻及可能短路C．灯L可能开路D．灯L亮度可能不变20、（甘肃省）某家庭电路中的保险丝熔断后，换上新的保险丝又立即熔断，则下列因素中不可能造成的故障的是（）A．电路中某处发生断路B．电路中某处发生短路C．电路中的用电器总功率过大D．保险丝的额定电流过小21、（河南省）安装照明电路时，为检测电路安装是否正确，在接通电源前将火线上的保险丝取下，换成一个额定电压为220伏的白炽灯泡，同时断开所有用电器的开关．接通电源后发现灯泡正常发光．由此可以判定（）A．电路安装正确B．电路安装不正确，某处有短路C．电路安装不正确，某处有断路D．条件不够，无法判断22、（新疆乌鲁木齐）室内的电灯都在正常发光，当把台灯的插头插入插座时，所有电灯全部熄灭，保险丝熔断，发生这一现象的原因可能是（）A．台灯功率过大 B．台灯插头处短路C．电路插座处短路D．台灯灯丝断了23、（武汉市）同学们通过实践列出了白炽灯的常见故障与检修方法，其中一项故障现象如下从电路的组成来看，上述故障现象的可能原因可以概括成一个原因，这个原因是（）故障现象可能原因检修方法灯泡不亮1．灯泡灯丝断了2．灯头内的电线断了3．灯头、开关等处的接线松动，造成接触不良换新灯泡换新线并接好检查加固A．电路出现—了短路B．电路出现了断路C．并联变成了串联24、如图所示，闭合电键S，灯L亮，一段时间后灯L熄灭。
若电路中只有一处故障，且只发生在灯L或R上。
现用一只规格相同且完好的灯L′替换灯L，正确的判断是( )A．若灯L′亮，则灯L一定断路B．若灯L′亮，则灯L一定短路C．若灯L′不亮，则电阻R一定断路D．若灯L′不亮，则电阻R一定短路25、如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。
某同学拿一根导线去查图8R2R2 R1R1R2 AA 找电路故障，他将导线并接在bc 、 cd 、ed 两端时，电流表指针没有发生偏转；将导线并接在ab 两端时，发现电流表指针发生了偏转，由此可知电路故障可能是（ ）A ．e 点断路B ．L 1 断路C ．电流表短路D ．L 2 断路26（08上海）在图19所示的电路中，电源电压保持不变。
闭合电键S ，电路正常工作。
经过一段时间，电流表突然无示数。
若电路中只有一处故障，且只发生在电阻R 1或R 2上。
（1）、该电路中存在的故障可能是__________________________；（2）、为进一步确定故障，小强同学用一只完好的灯L 替换电路中的电阻R 1，闭合电键S ，观察灯的亮暗情况。
若灯L 亮，说明故障是_______________________；若灯L 不亮，说明故障是________________________________________。
27、（08哈尔滨）某同学采用如图所示电路做电学实验时，出现一处电路故障，以下分析正确的是（ ）A ．若电流表无示数，电压表有示数，则R 1短路B ．若电流表无示数，电压表无示数，则R 2断路C ．若电流表有示数，电压表有示数，则R 1断路D ．若电流表有示数，电压表无示数，则R 2短路 28、（08长沙）如图所示，小灯泡L l 和L 2规格相同，当开关S 闭合时，两灯均发光，电流表A 和A 2比较， 的示数较大。
经过一时间后有一盏灯熄灭，电流表A 的示数变小，且滑片P 无论怎样滑动，电流表A 的示数都不再发生变化，由此可判断，灯 已烧坏。
29、（08泰州）如图5所示的电路，合上开关，小灯泡正常发光若将小灯泡和电流表的位置互换，则合上开关后的现象是（ ） A ．小灯泡不发光B ．小灯泡会烧坏C ．小灯泡仍正常发光D ．电压表和电流表都没有示数30、在如图所示电路中，电源电压不变，闭合开关S ，电路正常工作一段时间后，发现其中一个电压表示数变大，则（ ） A ．L 可能变亮 B ．R 可能断路 C ．灯L 可能断路 D ．电阻R 可能短路31、如图电路，，R 1=R 2，开关闭合时，电流表示数相等，则( ) A.R 1短路 B.R 1断路 C. R 2短路 D. R 2开路32、在图6—90所示电路中，电源电压不变．闭合开关S ，电路正常工作．过一会儿，两电表的示数都变大，则该电路中出现的故障可能是 ( ) A.灯L 断路 B.灯L 短路 C.电阻R 断路 D.电阻R 短路33、在图16所示的电路中，电源电压不变。
闭合开关K 后，灯L 1、L 2都发光，—段时间后，其中的一盏灯突然变亮，而电压表V l 的示数变小，电压表V 2的示数变大，则产生这一现象的原因是 ( )(A)灯L 1断路。
(B)灯L l 短路。
(C)灯L 2断路。
(D)灯L 2短路。
图16。
