cad模型布局知识
CAD的模型、布局、图纸空间
CAD的模型、布局、图纸空间CAD的模型和布局是什么意思？什么叫图纸空间？在AUTOCAD 或浩辰CAD等同类的CAD软件中，新建一张空图，我们都可以看到底部有一个标签栏，分别写着“模型(Model)”和“布局（Layout）”，不仅初学者不清楚模型和布局到底怎么用，就是一些使用CAD多年的设计师也不太了解布局的用途。
CAD之所以要增加布局，主要是考虑排图打印的需要。
通常我们在模型空间绘制图形，在布局空间设置好纸张幅面等页面设置，通过不同比例的的视口来排布模型空间绘制的图形，基本可以模拟最终的打印效果。
在布局空间，如果不进入视口，就是图纸空间，图纸空间是二维的，可以绘制三维图形，但无法调整视图，无法着色、消隐，因此在图纸空间通常做的工作就是插入一个标准图框，也可以在图纸空间添加标注，利用标注关联甚至可以标注视口内的图形，当然，你要在图纸空间绘制其他图形也可以。
在布局空间，一旦双击进入视口，就是进入了模型空间，不仅可以进行跟切换到“模型”标签后相同的各类操作，而且可以针对当前视口设置某些图层的颜色、线宽、线型、打印样式，并可冻结某些图层，通过这些设置，模型空间中相同的图形在不同视口可以显示不同的效果。
CAD的模型空间和布局空间中都可以保存一个页面设置，当布局设置并保存了页面设置后，以后打印就无需重复设置了，直接点打印就可以输出了。
通常一个布局只插入一个图框，也就是只排布一张图纸，这样不仅方便以后的打印操作，而且CAD还针对布局开发了更多的管理和输出功能，例如发布（Publish）可选择多个布局进行批量打印或输出成电子文档，图纸集（Sheetset）可以将项目图纸的多个布局管理起来。
因此，强烈建议大家不要在一个布局中放多个图框，这样虽然看起来比较方便，但后续的打印和管理都不太方便，而且会影响CAD的操作性能。
CAD中的模型空间与布局空间
CAD中的模型空间与布局空间在使用CAD软件进行设计和制图时，我们经常会听到模型空间和布局空间这两个术语。
它们是CAD中非常重要的概念，理解和正确使用它们可以提高工作效率并获得更好的设计结果。
首先，让我们来了解一下模型空间。
模型空间是CAD中用来创建和编辑实际设计模型的地方。
当我们开始一个新的CAD项目时，我们会在模型空间中创建各种几何图形和对象。
在模型空间中，我们可以使用各种工具和命令来绘制、修改和分析这些对象。
在模型空间中，我们可以自由地绘制各种几何图形，并且可以根据需要进行修改和调整。
我们可以使用线段工具来创建直线，使用弧线工具来创建弧线和圆等等。
此外，我们还可以使用矩形工具、多边形工具等来绘制其他形状。
在模型空间中，我们可以进行对象的旋转、缩放、镜像、偏移等各种操作，以满足我们的设计需求。
在模型空间中，我们还可以对对象进行分析，例如计算长度、面积、体积等。
CAD软件通常提供了一些功能强大的分析工具，可以帮助我们对设计模型进行更全面的评估和分析。
接下来，我们来了解一下布局空间。
布局空间是CAD中用来创建和编辑绘图布局的地方。
在布局空间中，我们可以组织和排列我们在模型空间中创建的设计模型。
通过不同的布局，我们可以创建多个视图，例如平面图、立面图、剖面图等。
布局空间中的视图可以根据我们的需要进行调整和配置。
我们可以选择视图的比例尺，调整视图的大小和位置，并添加必要的注释和标注。
布局空间提供了一系列工具和命令，可以帮助我们创建专业水平的绘图布局。
在布局空间中，我们还可以设置打印和输出选项。
我们可以选择纸张大小、打印比例和打印范围等。
CAD软件通常还提供了一些高级的打印设置，例如打印线宽、打印颜色等。
模型空间和布局空间之间存在一种关联关系。
我们创建的设计模型在模型空间中进行编辑和分析，然后将所需的视图放置在布局空间中进行排列和布局。
我们可以在多个布局中创建不同的视图，并可以随时切换和编辑这些视图。
cad模型布局知识

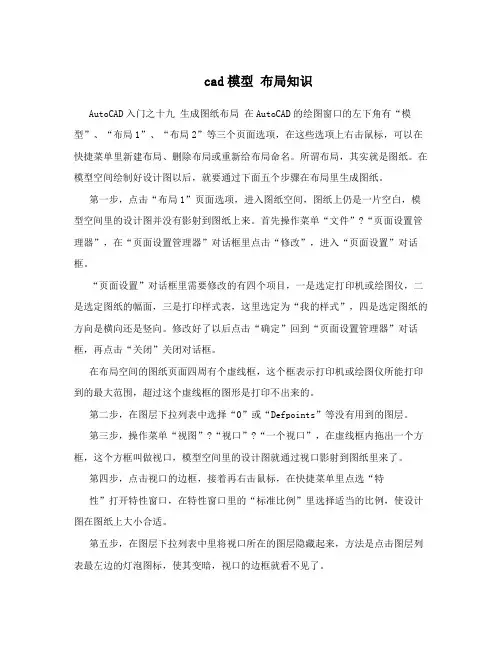

cad模型布局知识AutoCAD入门之十九生成图纸布局在AutoCAD的绘图窗口的左下角有“模型”、“布局1”、“布局2”等三个页面选项，在这些选项上右击鼠标，可以在快捷菜单里新建布局、删除布局或重新给布局命名。
所谓布局，其实就是图纸。
在模型空间绘制好设计图以后，就要通过下面五个步骤在布局里生成图纸。
第一步，点击“布局1”页面选项，进入图纸空间，图纸上仍是一片空白，模型空间里的设计图并没有影射到图纸上来。
首先操作菜单“文件”?“页面设置管理器”，在“页面设置管理器”对话框里点击“修改”，进入“页面设置”对话框。
“页面设置”对话框里需要修改的有四个项目，一是选定打印机或绘图仪，二是选定图纸的幅面，三是打印样式表，这里选定为“我的样式”，四是选定图纸的方向是横向还是竖向。
修改好了以后点击“确定”回到“页面设置管理器”对话框，再点击“关闭”关闭对话框。
在布局空间的图纸页面四周有个虚线框，这个框表示打印机或绘图仪所能打印到的最大范围，超过这个虚线框的图形是打印不出来的。
第二步，在图层下拉列表中选择“0”或“Defpoints”等没有用到的图层。
第三步，操作菜单“视图”?“视口”?“一个视口”，在虚线框内拖出一个方框，这个方框叫做视口，模型空间里的设计图就通过视口影射到图纸里来了。
第四步，点击视口的边框，接着再右击鼠标，在快捷菜单里点选“特性”打开特性窗口，在特性窗口里的“标准比例”里选择适当的比例，使设计图在图纸上大小合适。
第五步，在图层下拉列表中里将视口所在的图层隐藏起来，方法是点击图层列表最左边的灯泡图标，使其变暗，视口的边框就看不见了。
接下来就可以在图纸上画上边框和标题栏了。
在AutoCAD的最下方有一排按钮，最右边的那个按钮的作用是将视口在图纸空间和模型空间之间进行切换。
当按钮上的文字显示的是“图纸”的时候，表示目前视口在图纸空间;点击它，按钮上的文字变成“模型”，表示视口被切换到模型空间，虽然此时还在布局页面，但图纸上的视口又回到模型空间里了。
CAD模型布置和调整的技巧
CAD模型布置和调整的技巧CAD软件是设计师和工程师们经常使用的工具，它可以帮助我们将想法和概念转化为实际的模型。
在进行CAD模型设计过程中，布置和调整模型的步骤是非常关键的。
下面将介绍一些CAD模型布置和调整的技巧，帮助您更高效地完成设计任务。
1. 规划布局：在开始CAD建模之前，详细规划好模型的布局是非常重要的。
考虑到模型的功能和需求，合理划分不同部分的位置和大小。
绘制准确的平面图或示意图，可以更清晰地展示模型的布局。
2. 使用图层：CAD软件通常具有图层功能，可以将不同组成部分分别放置在不同的图层中。
这样可以方便地对模型的不同部分进行管理和编辑。
例如，可以将模型的底座和主体分别放置在不同的图层中，使得在调整两个部分时更加灵活。
3. 利用组件：在CAD设计中，可以使用组件对模型进行布置和调整。
组件是CAD软件中的一个重要概念，可以将常用的元素保存为组件，然后在不同场景中重复使用。
这样可以加快设计速度，减少重复工作。
4. 对称设计：如果模型需要对称，可以利用CAD软件的对称功能快速实现。
只需设计并绘制其中一侧，然后利用对称功能在对称轴上生成另一侧。
这样可以保持模型的对称性，提高设计效率。
5. 修改尺寸：在CAD设计中，准确的尺寸是非常重要的。
如果需要调整模型的尺寸，可以使用CAD软件中的缩放功能。
选择模型的部分或整体，利用缩放功能进行比例调整。
注意保持模型的比例关系，避免出现失真。
6. 切割和填充：当需要进行细节调整时，可以使用CAD软件中的切割和填充功能。
比如，当需要在模型上切割一个洞时，可以绘制洞的轮廓线，然后使用切割功能将洞切割出来。
同样，当需要填充一个空间时，可以绘制填充区域的轮廓线，然后使用填充功能将空间填满。
7. 对齐元素：在CAD建模中，对齐元素可以使得模型更加整齐和准确。
使用CAD软件中的对齐工具，将元素沿着水平、垂直或斜线对齐，可以使得模型的布置更加一致，提高美观度。
8. 使用约束：CAD软件中的约束功能可以帮助我们保持模型的稳定性和准确性。
CAD布局详解
一、开场白作图方法因人而异，这是由于大家对软件的掌握程度不同，认识的深度也不一样，同时习惯和爱好甚至性格、脾气迥异，由此不同的人有不同的作图方法。
从最终结果来看，不能说哪种方法就一定高明，笨方法甚至是某些错误的绘图方法不一定画不出好图来，这全看个人的功力了，但从过程和认识上来看，我觉得还是有优劣之分的。
同时，一个人绘图习惯的形成，是在不断的实践中积累而成的，不可能一下子达到一个很高的水平，差别只在于快慢而已，这取决于个人的认知及用心程度，当然也包括个人自身的某种潜在素质（艺术的、欣赏的、美感的等等），大概也包括聪明程度吧，嘿嘿。
不过请大家不要误解，以上只是随便说说而已，萝卜青菜各有所爱，就看大家的喜好和取舍了。
另外，不论采取怎样的作图方法，养成良好的作图习惯都是很重要的，这有助于提高效率。
下面的内容正像标题说的一样，仅是我的一点认识，一点方法，一点感想，并不一定局限于具体的应用过程或者使用方法，因为有些东西你完全可以买本书来看，从这个意义上说，书本上没有的才是难得的的，才更有助于提高。
当然，并没有强求的意思，众口难调，这里只是一点点建议。
以下以A utoCAD2006 为准，且以布局出图为出发点。
二、模板文件1、建立自己的模板文件，这样可以以自己的喜好进行设置，形成自己的风格。
2、在模板文件中一般应做好以下设置：单位、精度、图层（颜色、线型、线宽）、文字样式、标注样式、复合线样式、默认线宽、默认字体及默认字高、捕捉类型以及相关的“选项”设置等。
3、命名：按图幅大小命名，例如A3.dwt，A2.dwt 等，便于识别。
4、位置：模板文件建议放在A utoCAD 安装目录下，便于查找，可以在选项对话框里进行更改。
见下图1。
注：有的人不使用模板文件，要作图就在原来的图上拷一个图框，也就是利用原来画过的老图，这种情况一般是使用模型空间出图，因为不需要精确对位，随便放就行了，而在布局（图纸空间）时则需考虑与图纸的匹配，当然，有的人在布局里也是放置很多张图纸，没什么好说的，看个人喜欢了。

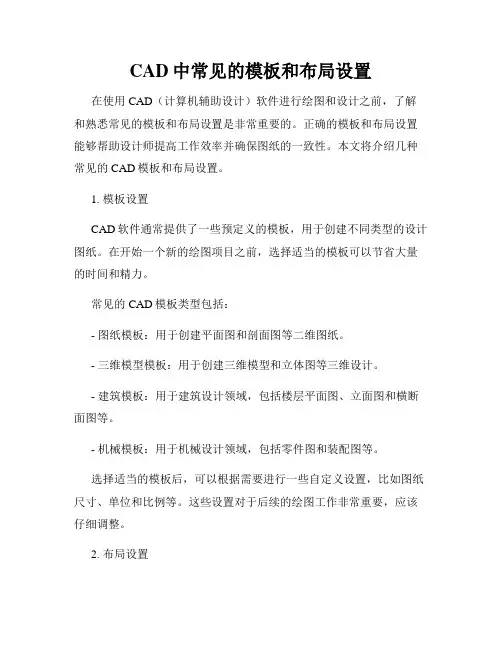

CAD中常见的模板和布局设置
CAD中常见的模板和布局设置在使用CAD（计算机辅助设计）软件进行绘图和设计之前，了解和熟悉常见的模板和布局设置是非常重要的。
正确的模板和布局设置能够帮助设计师提高工作效率并确保图纸的一致性。
本文将介绍几种常见的CAD模板和布局设置。
1. 模板设置CAD软件通常提供了一些预定义的模板，用于创建不同类型的设计图纸。
在开始一个新的绘图项目之前，选择适当的模板可以节省大量的时间和精力。
常见的CAD模板类型包括：- 图纸模板：用于创建平面图和剖面图等二维图纸。
- 三维模型模板：用于创建三维模型和立体图等三维设计。
- 建筑模板：用于建筑设计领域，包括楼层平面图、立面图和横断面图等。
- 机械模板：用于机械设计领域，包括零件图和装配图等。
选择适当的模板后，可以根据需要进行一些自定义设置，比如图纸尺寸、单位和比例等。
这些设置对于后续的绘图工作非常重要，应该仔细调整。
2. 布局设置在CAD中，布局是指图纸的显示方式和分页格式。
正确的布局设置能够使设计图纸更加易读和美观。
常见的布局设置包括：- 布局类型：CAD软件通常提供了单个布局或多个布局选项。
单个布局适用于只有一个图纸页的设计，而多个布局适用于有多个图纸页的设计，比如图集。
- 布局尺寸和比例：根据设计需要选择合适的布局尺寸和比例，比如A4、A3、A2等常见纸张尺寸，以及1:1、1:2、1:10等比例。
- 图纸边界和标题栏：为了使图纸更具专业性和规范性，可以在布局中添加图纸边界和标题栏。
图纸边界用于标识图纸的范围，而标题栏用于显示图纸的基本信息，比如项目名称、设计者和日期等。
在布局设置中，还可以调整视口的大小和位置，以及添加必要的标注和注释。
这些设置能够提高设计图纸的可读性和易用性。
3. 铺板设置对于电子设计领域的CAD软件，铺板（PCB）设置是非常重要的。
正确的铺板设置可以确保电路板的可用性和可制造性。
常见的铺板设置包括：- 层数：选择适当的铺板层数，根据电路的复杂性和性能要求。
详谈CAD布局
详谈CAD布局在当今的设计领域，CAD（计算机辅助设计）已经成为不可或缺的工具。
而 CAD 布局的合理运用，对于提高设计效率、保证设计质量以及便于后续的修改和交流都具有重要意义。
CAD 布局，简单来说，就是在 CAD 软件中对绘图区域进行规划和组织的方式。
它不仅仅是将图形元素放置在页面上，更是涉及到如何以最清晰、最有效的方式呈现设计内容。
一个好的 CAD 布局首先要考虑的是比例和尺寸的设置。
这就像是为一幅画选择合适的画框，比例不协调会让整个设计看起来不专业。
比如，在建筑设计中，如果要绘制一张平面图，需要根据实际的建筑尺寸和绘图标准来确定合适的比例，常见的有 1:100、1:200 等。
如果比例设置不当，可能会导致线条过粗或过细，尺寸标注不清晰，给看图的人带来困扰。
页面设置也是 CAD 布局中的关键环节。
这包括选择纸张的大小、方向（纵向或横向）以及边距的大小。
不同的设计项目可能需要不同的页面规格。
比如，一张小型的机械零件图可能适合用 A4 纸张，而一个大型的建筑总平面图可能就需要 A1 甚至更大的纸张。
同时，边距的设置要合理，不能过大浪费空间，也不能过小导致图形过于靠近边缘，影响美观和打印效果。
视口的运用在 CAD 布局中也非常重要。
视口就像是一个窗口，通过它可以在布局中查看模型空间中的图形。
可以根据需要设置多个视口，以展示不同的视图或局部细节。
比如，在一个建筑设计的布局中，可以设置一个主视口展示平面图的全貌，再设置几个小视口分别展示剖面图、立面图等。
而且，还可以对视口进行缩放、平移等操作，以达到最佳的显示效果。
在布局中添加标注和注释是必不可少的。
标注可以清晰地表明图形的尺寸、角度等信息，注释则可以对设计的意图、特殊要求等进行说明。
这些标注和注释要简洁明了，字体大小和样式也要统一规范，以便于阅读和理解。
同时，标注的精度和准确性也要得到保证，否则会给施工或制造带来错误。
图层的管理在 CAD 布局中也不能忽视。
CAD模型布局与空间组织指南
CAD模型布局与空间组织指南CAD（计算机辅助设计）是一种常用的绘图和设计工具，广泛应用于建筑、工程、制造等领域。
在使用CAD软件进行设计时，合理的模型布局和空间组织是确保设计效率和质量的重要因素。
本文将介绍一些关于CAD模型布局与空间组织的指南和技巧。
1. 计划布局在开始CAD设计之前，首先需要进行计划布局。
根据设计需求和要解决的问题，确定模型的整体结构和空间布局。
这有助于避免在设计过程中频繁调整和修改，提高工作效率。
2. 使用坐标轴系统合理的坐标轴系统对CAD模型的组织和管理至关重要。
通过定义和使用坐标轴，可以方便地对模型的位置、旋转和缩放进行控制。
尽量使用全局坐标系，确保不同模型之间的对齐和一致性。
3. 模型分组和层次将模型按功能、材质、构件等分类分组，有助于提高设计的可读性和可管理性。
可以使用CAD软件提供的图层功能，将不同的元素放置在不同的图层中，并根据需要进行控制和编辑。
这样一来，不仅可以方便地修改和调整模型，还可以在后续设计中更好地控制和管理。
4. 使用参考线和辅助几何图形参考线和辅助几何图形是CAD设计中常用的工具，可以帮助确定尺寸、位置和对齐方式。
通过绘制参考线和辅助几何图形，可以准确地定位和排布各个元素，提高设计的精度和一致性。
5. 利用CAD软件提供的工具CAD软件通常提供各种工具和功能，可以帮助进行模型布局和空间组织。
例如，可以使用对齐工具对模型进行对齐和调整；使用排列工具进行元素的整齐排列；使用复制和镜像工具进行快速复制和反转等。
熟练掌握这些工具的使用，可以极大地提高CAD设计的效率和质量。
6. 考虑设计的可扩展性和可复用性在进行CAD模型布局和空间组织时，要考虑到设计的可扩展性和可复用性。
设计的模型应该具有良好的扩展性，即可以方便地添加和修改元素，以适应可能的变化。
此外，设计的模型应该具有可复用性，即可以在不同的项目中重复使用，从而节省时间和资源。
7. 注意设计的可视化效果CAD模型的可视化效果对于设计的呈现和沟通至关重要。
CAD中的模型空间与布局空间使用技巧
CAD中的模型空间与布局空间使用技巧CAD是一种非常强大的设计工具，可以用于各种领域的设计。
在进行CAD设计时，了解模型空间和布局空间的使用技巧非常重要。
本文将介绍CAD中的模型空间和布局空间，并为读者提供一些使用技巧。
首先，让我们来了解一下CAD中的模型空间和布局空间的基本概念。
模型空间是CAD中用于设计3D模型的主要空间，类似于一个无限大的画布。
在模型空间中，可以绘制和编辑各种几何图形，并进行模型的建模和编辑。
与此同时，布局空间是用于创建和导出最终设计图纸的空间。
布局空间中包括了页面设置、图纸比例尺、视口设置等相关功能，可以在其中安排和布置模型空间的内容。
布局空间中可以创建多个布局，每个布局都可以有不同的比例尺和视口设置。
在使用CAD进行设计时，以下是一些模型空间和布局空间的使用技巧：1. 模型空间中，可以使用各种命令和工具进行几何图形的绘制和编辑。
例如，可以使用线段、圆弧、多边形等命令创建基本几何图形，然后可以使用修剪、延伸、旋转等命令进行编辑和修改。
2. 在模型空间中，可以使用分组和图层来管理模型。
分组可以将多个图形对象组合在一起，方便进行整体操作。
图层可以控制图形对象的显示和隐藏，可以根据需要创建多个图层，方便管理和编辑。
3. 在布局空间中，可以创建多个布局，并在每个布局中安排不同的视口。
视口可以显示模型空间中的不同部分，并可以设置不同的比例尺和视图方向。
可以通过布局空间中的视口调整和查看模型的不同视角。
4. 在布局空间中，可以设置图纸比例尺和页面设置。
通过设置图纸比例尺，可以控制设计图纸的缩放比例。
页面设置可以调整图纸的大小和方向，以适应不同的输出需求。
5. 在布局空间中，可以添加标题栏、边框、标注和注释等设计元素。
这些设计元素可以增强设计图纸的可读性和专业性。
可以使用CAD中的相应工具和命令，添加这些设计元素到布局中。
总结起来，模型空间和布局空间是CAD中非常重要的两个概念。
在CAD设计中，合理使用模型空间和布局空间的技巧，可以提高设计效率和设计质量。
CAD布局设计技巧与原则
CAD布局设计技巧与原则1.合理利用空间合理利用图纸的空间，避免出现过多的空白区域。
调整图纸的比例，使得图纸具有更合理的比例尺寸。
可以通过缩小字符大小、减少线宽等方式来节省空间。
2.分层布局将CAD图纸的内容分成不同的层次并分别进行布局，有助于减少信息的混乱和冲突。
例如，将构造图、细节图、平面图等不同的图层进行独立布局。
3.注重比例和对称CAD图纸的布局要注重比例和对称，使得图纸整体看起来更协调一致。
可以采用对称布局、黄金分割比例等设计原则，加强图纸的视觉效果。
4.注意图纸的留白留白是指图形元素周围的空白区域，它对图纸的平衡和美观起着重要作用。
合理的留白可以提升图纸的可读性和视觉效果。
可以在图纸的边缘、标题下方以及图纸之间留出适当的空白。
5.选择适当字体和文字大小CAD图纸中的文字是非常重要的信息载体，因此选择适当的字体和文字大小是非常关键的。
一般来说，标题和注释字体可以选择粗体，而细节描述可以选择普通字体。
文字大小要适中，以保证文字的清晰可读。
6.统一的线宽和颜色统一的线宽和颜色可以使得CAD图纸的整体视觉效果更加统一和专业。
建议统一使用相同的线宽和颜色来表示同一类或同一个层次的图形元素。
7.控制图纸的密度图纸的密度指的是图纸上各种元素的数量和分布。
要控制图纸的密度，避免信息过于拥挤，可以通过合理的缩放、删除冗余信息等方法进行调整。
8.使用比例尺和标尺在CAD图纸上添加比例尺和标尺可以提供更直观的尺寸信息，方便读者的理解和使用。
比例尺和标尺的位置可以根据需要进行灵活调整。
9.合理使用图例和图面编号图例和图面编号可以帮助读者更好地理解图纸的内容和结构。
图例可以用来说明图纸上各种符号、图形和颜色的含义，而图面编号可以用来标识不同图面的名称和编号。
10.突出主题和重点根据图纸的主题和重点，合理的安排页面中不同元素的布局，突出主题元素和重点内容。
采用不同的字体、颜色或使用其他强调方式，可以将主题和重点与其他内容区分开来。
CAD里模型和布局的关系
AutoCAD里模型和布局的关系经常有网友在百度知道里问一些AutoCAD的问题，发现不少人对AutoCAD 模型和空间的关系以及如何画图及最后生成图纸的过程认识比较模糊，现在谈一些自己的体会。
第一步，是在模型空间里一定要按1：1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位应该选用米，如果是画城市规划图，单位应该选用百米或千米。
操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。
默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。
如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。
在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”→“缩放”里还有另外几个。
点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。
右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。
点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。
点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。
点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。
操作菜单“视图”→“缩放”→“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限；但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。
图形界限可以操作菜单“格式”→“图形界限”来指定。
CAD布局设计知识点
CAD布局设计知识点CAD（Computer-Aided Design，计算机辅助设计）是现代设计领域重要的工具之一，广泛应用于建筑设计、工业设计、机械设计等领域。
在CAD设计中，布局设计是一个关键的步骤，它直接影响到最终设计结果的质量和效果。
下面将介绍CAD布局设计的一些知识点。
一、布局设计的基本原则1. 对称性原则：布局设计中，对称性是一种常见的布局方式。
对称性布局使得整个设计看起来平衡、稳定，并能传达出秩序感。
2. 心理平衡原则：布局设计不一定非要完全对称，应该根据具体情况考虑心理平衡。
通过将重要元素放置在设计中心，配合适当的元素分布，可以达到一种视觉上的平衡感。
3. 简洁性原则：布局设计要尽量简洁明了，避免过多的装饰和复杂的图案。
简洁的设计更容易被观众接受和理解，并且能够凸显设计的核心要素。
4. 重点突出原则：在设计中，应该通过色彩、线条、形状等手段来突出重点元素，使其在整个布局中更加突出、显眼。
这样有助于引导观众的注意力，传达出设计的主题和重点。
二、CAD布局设计的步骤1. 收集和整理信息：在进行CAD布局设计之前，需要收集和整理相关的设计要求和资料，包括设计的目的、风格要求、空间尺寸等信息。
这些信息能够为后续的设计提供指导和依据。
2. 制定设计方案：根据收集到的信息，制定合理的设计方案。
设计方案应该考虑布局的整体性和可操作性，并根据设计要求确定布局的主题和元素。
3. 绘制初步草图：利用CAD工具绘制初步的布局草图。
通过绘制草图，可以直观地呈现设计的整体风貌，进行初步的评估和调整。
4. 详细设计和调整：在初步草图的基础上，进行详细的布局设计和调整。
这一步骤需要精确地确定各个元素的位置、大小和间距，以及配色方案等。
5. 添加细节和效果：在完成基本布局之后，可以适当地添加细节和效果，例如阴影、纹理和渐变等。
这些细节可以增加设计的层次感和视觉吸引力。
三、常见的CAD布局设计技巧1. 使用图层：在进行CAD布局设计时，可以使用图层来管理不同类型的元素。
cad布局使用技巧
cad布局使用技巧CAD布局是一个重要的环节，关系到设计图纸的整体效果和实际应用。
以下是一些常用的CAD布局技巧：1. 确定布局比例：在开始布局之前，首先确定图纸的整体比例，即图纸的长宽比。
常用的比例有1:1、1:2、1:5等。
根据设计需求和图纸尺寸确定最佳比例，并在CAD软件中设置图纸布局比例。
2. 划分空间比例：在图纸中划分空间比例是十分重要的一步。
可以根据设计要求和实际情况，在图纸中划分出主视图、剖面视图、平面视图等。
根据实际尺寸和比例设置各个视图的大小和位置，使其协调统一。
3. 定位和设置坐标系：在CAD软件中，可以通过设置坐标系来确定设计图纸的位置和方向。
坐标系的设置可以有多种方式，例如基于绝对坐标，基于测量坐标等。
合理设置坐标系可以方便地进行设计和修改。
4. 使用图层功能：CAD软件提供了图层功能，可以将不同的设计元素放置在不同的图层中。
使用图层功能可以方便地管理和控制设计元素，同时也可以根据需要方便地隐藏或显示不同的图层。
5. 使用标注和注释：在CAD图纸中，标注和注释是非常重要的。
可以使用文字工具和标注工具对设计图纸中的各个元素进行标注和注释，包括尺寸标注、文字注释等。
合理的标注和注释可以提高设计图纸的可读性和理解性。
6. 利用快捷键和命令：熟练使用CAD软件的快捷键和命令可以提高工作效率。
可以把常用的命令和操作设置为快捷键，或者通过自定义命令集来提高工作效率。
7. 视图的调整和缩放：在CAD软件中，可以通过调整视图的尺寸和缩放比例来显示和隐藏设计图纸中的不同部分。
可以使用缩放功能对整个图纸进行缩放，也可以使用裁剪功能对具体的视图进行裁剪和调整。
8. 参考和对齐：在设计过程中，常常需要使用参考线和参考点来进行对齐和调整。
CAD软件提供了对齐和参考功能，可以帮助设计师快速准确地进行对齐和调整。
9. 控制图纸边界和打印设置：在CAD布局中，需要控制图纸的边界和打印设置。
可以根据打印纸张尺寸和需求来设置图纸边界和偏移量，并设置打印比例和图纸位置，以便打印出符合要求的设计图纸。
CAD布局详解
CAD布局详解1.1布局空间常⽤ms：在布局空间状态时进⼊模型空间ps：在模型空间状态时回到布局空间mvsetup：旋转模型空间，按提⽰：对齐（A）—旋转视图（R）—输⼊⾓度(顺时针为负值) 等完成视图的旋转。
注意：选中布局框对整个图形旋转不会改变模型空间的⾓度。
⽅法⼆：通过修改UCS 旋转视图⑴确保处于布局选项卡上。
⑵双击要旋转其对象的视⼝。
⑶确保当前UCS 与旋转平⾯平⾏（UCS 图标显⽰正常）。
如果UCS 与旋转平⾯不平⾏，请单击“⼯具”菜单“新建UCS”“视图”。
⑷单击“⼯具”菜单“新建UCS”“Z”。
要将视图顺时针旋转90 度，请输⼊90。
要逆时针旋转视图90 度，请输⼊-90。
(注：在输⼊⾓义时直接在图中找⼀些参照线或画⼀条希望旋转的线更⽅便)⑸整个视图在视⼝中旋转。
可能还需要重新指定视图。
单击“视图”菜单“三维视图”“平⾯视图”。
单击“当前UCS”。
⿏标恢复正常。
chspace：将布局中的对象转换到模型空间中使⽤。
(在有多个视⼝情况下，该命令转换到模型空间的⽐例、位置将以最近⼀次激活的视⼝为参照进⾏转换，这是视⼝的记忆功能)。
若在布局中标注⽂字后，⼯具-选项-⽤户系统配置-使新标注可关联，勾选，这样在布局⾥⾯标注会⾃动捕捉⽐例（）。
⽽要将模型空间⾥的图转到布局空间，直接就是复制/粘贴。
图形⽐例：⼀般画图时采⽤1个单位=1000mm，点选视⼝线，视⼝⽐例选1：1时，图形⽐例为1：1000；视⼝⽐例选1：2时图形缩⼩，图形⽐例为1：2000。
依次类推！锁定视⼝：a、单击视⼝线----右键----显⽰锁定----选(是)。
b、单击视⼝线----状态栏直接锁定。
c、命令mv ----L ----on（锁定）/off（解锁）。
插⼊指北针：将布局图框激活，将需要的指北针复制到激活的图中，则插⼊的指北针跟着图纸旋转，此时插⼊的指北针实际是插⼊模型中，在布局中不能编辑。
不好使！最好是放在布局框中，按旋转的同样⾓度进⾏旋转。
CAD中的模型空间和布局空间管理指南
CAD中的模型空间和布局空间管理指南CAD软件是工程设计领域中常用的工具，它能够帮助工程师和设计师创建和修改各种图形。
在CAD软件中，模型空间和布局空间是两个非常重要的概念。
本文将介绍如何管理这两个空间，以提高CAD软件的使用效率。
首先，让我们来了解一下模型空间。
模型空间是CAD软件中用于创建和编辑实际设计模型的主要空间。
在模型空间中，我们可以创建各种几何形状，包括线条、圆、矩形等等。
同时，我们也可以对这些几何形状进行修改、移动、缩放等操作。
模型空间是实际设计工作的核心，因此在使用CAD软件时需要熟练掌握模型空间的管理技巧。
首先，我们需要合理选择模型空间的比例尺。
比例尺是模型空间中的一个重要参数，它决定了图形的大小与实际尺寸之间的关系。
在CAD软件中，我们可以在绘图设置中选择合适的比例尺。
一般来说，当我们需要绘制较大尺寸的设计时，可以选择较小的比例尺，以便将整个模型完整地显示在模型空间中。
相反，当我们需要绘制较小尺寸的设计时，可以选择较大的比例尺，以便更清楚地显示细节。
其次，我们需要合理使用图层功能对模型空间进行管理。
图层是CAD软件中用于管理和控制图形元素显示的工具。
通过将不同的图形元素放置在不同的图层上，我们可以灵活地控制其显示和隐藏。
在模型空间中，我们可以按照设计要素或者功能进行图层分类，并给每个图层定义颜色、线型和线宽等属性。
这样，我们就可以根据需要单独控制每个图层的显示和隐藏，从而方便地进行设计和修改。
布局空间是CAD软件中用于生成打印输出和制作图纸的空间。
在布局空间中，我们可以添加标题栏、标注、尺寸、图例等各种附加元素，以制作符合工程标准和规范的图纸。
布局空间的管理也是CAD软件使用中需要注意的重点。
首先，我们需要创建合适的布局空间。
在CAD软件中，我们可以通过添加和命名布局选项卡来创建多个布局空间。
每个布局选项卡对应一个布局空间，我们可以在每个布局空间中独立设置和编辑各种图纸元素，从而满足不同的输出需求。
CAD中的布局设计技巧
CAD中的布局设计技巧在CAD设计中，布局设计技巧是非常重要的，能够直接影响到设计效果和用户体验。
下面是一些常用的CAD布局设计技巧，供参考。
1.设置合适的画布大小：在开始设计之前，首先要确定合适的画布大小。
根据设计内容的复杂程度和使用环境的要求，合理设置画布大小，以便能够容纳完整的设计内容，并留有足够的空间进行调整和修改。
2.使用图层进行分组：利用CAD软件中的图层功能，可以将不同功能和元素分别放在不同的图层中，方便设计人员进行管理和修改。
比如，可以将背景元素放在一个图层中，将文字和注释放在另一个图层中，以便在设计过程中可以随时调整和修改。
3.使用比例尺：在布局设计中，合理使用比例尺可以确保设计的准确性和规范性。
根据实际需求和使用环境，选择合适的比例尺，并在设计过程中按照比例尺进行准确的测量和排列，以便最终的设计效果符合实际要求。
4.使用对齐和分布工具：CAD软件中通常都提供了对齐和分布工具，可以帮助设计人员将元素进行精确的对齐和分布。
在进行布局设计时，利用这些工具可以确保设计元素的整齐和统一，增加整体的美感和可读性。
5.使用网格和参考线：在布局设计中，使用网格和参考线可以帮助设计人员进行精确的排列和调整。
通过将元素对齐到网格线或参考线上，可以确保元素之间的距离和位置符合设计要求，并使整个布局看起来更加整洁和统一6.注意元素之间的比例和空间关系：在进行布局设计时，要注意元素之间的比例和空间关系。
比如，在设计一个室内平面图时，要确保家具和房间的比例和空间布局符合人体工程学要求，从而提供良好的使用体验。
7.注意视觉层次和重点突出：在进行布局设计时，要注意视觉层次和重点突出。
通过合理设置元素的大小、颜色和形状等，可以帮助用户更好地理解和阅读设计内容，并能够准确地找到重点信息。
CAD模型布局技巧 实现功能与美观的平衡
CAD模型布局技巧：实现功能与美观的平衡CAD（Computer-aided Design）是一种广泛应用于工程设计和制造领域的计算机辅助设计软件。
在使用CAD软件进行模型设计时，布局也是十分关键的一步。
一个好的布局既能保证功能的实现，又能保证美观的效果。
本文将介绍一些CAD模型布局的技巧，帮助您实现功能与美观的平衡。
首先，一个好的CAD模型布局应该考虑功能的实现。
在进行模型设计之前，我们需要明确模型的功能需求，并根据需求合理地规划布局。
例如，如果我们设计一个机械装置，需要考虑各个零部件之间的关系和连接方式。
这时，我们可以通过在CAD软件中创建组件，并使用约束工具将它们相互连接起来。
合理的功能布局将极大地提高模型的使用价值。
其次，一个好的CAD模型布局也应该注重美观的效果。
美观不仅仅是为了满足审美需求，更是提升模型质量和可视化效果的重要因素。
在进行模型布局时，我们需要考虑各个元素之间的比例和平衡。
例如，在设计一个房屋的内部布局时，我们可以合理地安排起居室、厨房和卧室等功能区域的位置和大小，以使得整个房间看起来舒适、和谐。
此外，CAD模型布局还需要考虑操作的便利性。
一个好的布局应该使得模型的各个部分容易被选择、编辑和操作。
在进行布局时，我们可以将相关联的元素放在一起，以便在需要时快速找到并进行操作。
例如，在设计一个汽车的内部控制面板时，我们可以将各个控制按钮和显示屏放在驾驶员手边的位置，以方便驾驶员的使用。
另外，CAD模型的布局还要考虑到可维护性和可拆卸性。
一个好的布局应该使得模型的各个部分易于维护和更换。
在进行布局时，我们可以考虑使用模块化设计，将模型分解为几个独立的部分，每个部分都具有独立的功能和可维护性。
例如，在设计一个机械装置时，我们可以将其分解为若干个可独立拆卸的模块，以便进行维护和更换。
最后，一个好的CAD模型布局还应该考虑材料的利用和成本的控制。
在进行布局时，我们需要合理选择模型的尺寸和材料，使得能够最大程度地利用材料，并控制成本。
关于cad模型和布局的使用
关于CAD中的模型和布局前言首先先有一个概念的理解：什么是模型和布局？参考了几篇百度文库看到这个解释，感觉比较好理解：你在一张纸上写些文字画些图形，然后再把一张白纸盖在上面，结果什么也看不见。
在这张白纸上开个小方孔，小方孔上贴个透明纸，你就看到下面那张纸上的一部分。
拉开这二张纸的距离，你看到的东西越来越多，也越来越小。
底下那张纸称为“模型空间”，上面那张纸称为“图纸空间”，那个小方孔称为“视口”。
二张纸的距离用zoom设置。
注意，小方孔只是为了让你看看，因为方孔上粘了张透明纸，所以，在上面那张纸上不能修改下面纸上的内容。
把小方孔上的透明纸掀开，便成了一个真正的孔，你可以拿笔伸过这个小方孔去改下面纸上的东西了，这叫“激活视口”。
一个小孔能够看到下面那张纸上所有内容，这便是一张小小的图纸能够画整幢大厦，只要调整二张纸的距离，那么，把图框画在上面的纸上，管他下面是多大的东西，总能装进。
作用明白了？因为有可以表现不同比例这个作用，所以中文版把图纸空间又称为“布局”。
有了一个概念之后，接下来就是具体操作步骤：一、在模型空间按实际尺寸绘图。
〔模型空间就是一般咱们用CAD画图的界面〕二、按“ctrl+2”选择布局空间，选择所需的图框文件(这是单位自己预制的各种尺寸图框〕点选布局，就可以选择各种尺寸的图框，然后进入布局空间。
三、按“MV”绘制视口，可直接沿着图框内边界拉出矩形视口，也可根据命令栏提示按“P”绘制多边形视口。
绘制好视口，就可以看到模型空间中的内容了。
四、按“MS”，就是“激活视口”了。
可以对显示内容进行缩放，也可以继续绘图。
〔注意:此时绘制的任何内容都是针对整个模型的。
比方如下列图：在视口中画一个圆，返回到模型空间也是有一个圆。
)五、如果想只在该布局空间绘制一些内容，按“PS”，然后再进行绘制，这样绘制的内容就不会显示在模型空间或者其他布局空间了。
六、如果想只在某一个布局空间不显示某一些图层，可以在布局空间的图层管理器选择在当前视口中冻结。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
cad模型布局知识AutoCAD入门之十九生成图纸布局在AutoCAD的绘图窗口的左下角有“模型”、“布局1”、“布局2”等三个页面选项，在这些选项上右击鼠标，可以在快捷菜单里新建布局、删除布局或重新给布局命名。
所谓布局，其实就是图纸。
在模型空间绘制好设计图以后，就要通过下面五个步骤在布局里生成图纸。
第一步，点击“布局1”页面选项，进入图纸空间，图纸上仍是一片空白，模型空间里的设计图并没有影射到图纸上来。
首先操作菜单“文件”?“页面设置管理器”，在“页面设置管理器”对话框里点击“修改”，进入“页面设置”对话框。
“页面设置”对话框里需要修改的有四个项目，一是选定打印机或绘图仪，二是选定图纸的幅面，三是打印样式表，这里选定为“我的样式”，四是选定图纸的方向是横向还是竖向。
修改好了以后点击“确定”回到“页面设置管理器”对话框，再点击“关闭”关闭对话框。
在布局空间的图纸页面四周有个虚线框，这个框表示打印机或绘图仪所能打印到的最大范围，超过这个虚线框的图形是打印不出来的。
第二步，在图层下拉列表中选择“0”或“Defpoints”等没有用到的图层。
第三步，操作菜单“视图”?“视口”?“一个视口”，在虚线框内拖出一个方框，这个方框叫做视口，模型空间里的设计图就通过视口影射到图纸里来了。
第四步，点击视口的边框，接着再右击鼠标，在快捷菜单里点选“特性”打开特性窗口，在特性窗口里的“标准比例”里选择适当的比例，使设计图在图纸上大小合适。
第五步，在图层下拉列表中里将视口所在的图层隐藏起来，方法是点击图层列表最左边的灯泡图标，使其变暗，视口的边框就看不见了。
接下来就可以在图纸上画上边框和标题栏了。
在AutoCAD的最下方有一排按钮，最右边的那个按钮的作用是将视口在图纸空间和模型空间之间进行切换。
当按钮上的文字显示的是“图纸”的时候，表示目前视口在图纸空间;点击它，按钮上的文字变成“模型”，表示视口被切换到模型空间，虽然此时还在布局页面，但图纸上的视口又回到模型空间里了。
双击图纸空间也会将视口切换到模型空间。
当视口在模型空间的状态下千万不要进行视图缩放操作，因为这样做的结果会改变图纸的比例。
图纸的比例很重要，它决定了尺寸标注的比例。
尺寸标注一般都是在模型空间进行，但又要在图纸空间里保持文字高度、箭头大小等不变，因此尺寸标注特性比例应该是图纸比例的倒数。
比如当图纸的比例为1:2时，尺寸标注的文字高度、箭头大小等的标注特性比例应该是2，即放大2倍，这样在图纸空间里随着设计图缩小了一半，刚好回到原来的大小。
因此在模型空间绘制好设计图之后先不进行尺寸标注和文字标注，要等到在图纸空间安排好大小布局，确定了图纸的比例后才回到模型空间进行尺寸标注和文字标注。
点击绘图窗口的左下角的“模型”页面选项，回到模型空间。
操作菜单“格式”?“标注样式”，打开“标注样式管理器”窗口，点击窗口上的“修改”按钮，弹出“修改标注样式”窗口，点击“修改标注样式”窗口的“调整”页面选项，将“调整”页面上的“标注特性比例”选成“使用全局比例”，并将比例设成图纸比例的倒数，如果图纸比例是1:2，就设成2。
点击“确定”按钮，退出“修改标注样式”窗口，再点击“关闭”按钮，关闭“标注样式管理器”窗口。
至此，尺寸标注的准备工作就做好了，可以在模型空间进行尺寸标注了。
如果在“修改标注样式”窗口的“调整”页面，将“标注特性比例”选成“将标注缩放到布局”，那就必须在图纸空间的模型视口里进行尺寸标注，这时AutoCAD自动将标注特性的比例设成图纸比例的倒数。
AutoCAD里模型和布局的关系经常有网友在百度知道里问一些AutoCAD的问题，发现不少人对AutoCAD模型和空间的关系以及如何画图及最后生成图纸的过程认识比较模糊，现在谈一些自己的体会。
第一步，是在模型空间里一定要按1:1的比例来画图，但要正确选择尺寸的单位，如果是进行机械设计，单位应该选用毫米，如果是进行建筑设计，单位可能要用到米，如果是画城市规划图，单位应该选用百米或千米。
操作菜单“格式”——“单位”，打开“图形单位”对话框，就可以更改单位。
默认的情况下，图形界限处于关闭的状态，模型空间就像一张没有边际的纸，不会存在画不下的情况。
如果画出的图形在模型空间里显示太小或太大，你可以用视图缩放工具进行放大或缩小，以便于观察和操作，视图缩放工具只是改变了图形显示的大小，图形的实际尺寸并没有改变，也没有影响画图的比例。
在顶部的工具栏里的视图缩放工具有“平移”、“实时缩放”、“窗口缩放”和“缩放上一个”，在菜单“视图”?“缩放”里还有另外几个。
点击“平移”工具，光标变成手掌形状，按住鼠标左键可以将图形在绘图空间里移动，这其实只是显示位置的改变，图形的坐标是不会改变的。
右击鼠标，在快捷菜单里点选“退出”，就可以退出平移。
点击“实时缩放”工具，光标变成有加减号的放大镜形状，按住鼠标左键向上推，图形变大，向下拉，图形变小，右击鼠标，在快捷菜单里点选“退出”，就可以结束缩放。
点击“窗口缩放”工具，在绘图空间拖拉出一个框，将要放大的图形包括在里面，再点击一下鼠标，这个框就会充满整个视窗显示，图形就被放大了。
点击“缩放上一个”工具，图形就恢复到缩放前的大小，“缩放上一个”工具可以记住许多步的缩放操作，每点击一次，都会恢复到上一次的大小。
操作菜单“视图”?“缩放”?“全部”，如果已经画好的图形比图形界限小，视图空间将显示整个图形界限;但如果已经画好的图形比图形界限大，视图空间将最大尺度地显示所有已经画的图形。
图形界限可以操作菜单“格式”?“图形界限”来指定。
操作菜单“视图”?“缩放”?“范围”，视图空间将最大尺度地显示所有已经画的图形。
图画好以后先不要急着标注尺寸，因为现在还不能确定标注样式的尺寸。
第二步，切换到布局空间，布局就是最后生成的图纸。
先估计一下图纸要采用的幅面，图纸幅面分0号、1号、2号、3号和4号，分别对应A0、A1、A2、A3、A4纸。
操作菜单“文件”——“页面设置管理器”，在“页面设置管理器”里指定打印机型号、指定纸张大小以及页面方向。
一般计算机上安装的打印机最大只能打印A3或A4的纸张，如果要选用更大的纸张，就需要在菜单“文件”——“绘图仪管理器”里添加专用的绘图仪，只有绘图仪才能打印大幅面的图纸。
第三步，在图层管理器里选择“defpoints”图层，也可以选择一个其它没有使用的空置图层，但最好还是用“defpoints”图层，因为“defpoints”图层上创建的视口框线是打印不出来的。
操作菜单“视图”——“视口”——“一个视口”，按住鼠标左键在布局里拖出一个尽可能大的框，这个框就是视口，视口就像是一个透镜，通过这个透镜就可以看到模型空间的图形了。
第四步，调整视口的透视比例，点击视口的边框，将它选中，右击鼠标，点击“特性”，调出“特性面板”，在面板里的“标准比例”或“自定义比例”里设定合适的比例，使得图形大小合适。
这个视口的透视比例就是生成的图纸的比例。
如果图形在视口里放置的位置不合适，可以在视口里双击鼠标或者点击AutoCAD最下边一排按钮的最右一个按钮，视口框变粗，此时，虽然表面上还在布局，但实际已经回到模型空间，此时用手形工具可以将图形移到合适的位置。
要注意的是千万不要进行缩放，因为一旦进行了缩放，就破坏了刚才设定的视口的透视比例了。
位置摆放合适后，在视口外面双击一下或者点击AutoCAD最下边一排按钮的最右一个按钮，视口框线变细，回到布局空间。
第五步，在图层管理器里将视口框所在的图层关闭，以免将来打印的时候将框线打印出来。
如果视口是在“defpoints”图层，关闭不关闭就无所谓了，反正是打印不出来的。
第六步，因为图纸的比例到此已经确定，所以现在可以确定标注的文字及箭头大小等标注特性比例从而进行尺寸标注了。
操作菜单“格式”——“标注样式”，点击“修改”，点击“调整”，在“标注特性比例”里选用“使用全局比例”，并将全局比例的值设成第四步里确定的图纸比例的倒数，比如图纸比例是1:2，这里就输入2。
原理是图纸比例如果是1:2，也就是模型空间的图形缩小一半映射到布局图纸里，现在在模型里预先将标注样式放大一倍，再随着模型空间的图形缩小一半映射到布局图纸里，这样一放一缩，布局图纸里标注的文字及箭头就回到正常的大小了。
点击“模型”选项卡，进入模型空间，完成尺寸标注。
同样道理，在模型空间里编辑文字，也要预先将字体放大，如果希望图纸里的文字高度是3.5mm，图纸比例是1:2，在模型空间里应编辑成7mm。
如果感到这样标注不容易理解，也可以在布局里的模型空间里进行标注。
方法是操作菜单“格式”——“标注样式”，点击“修改”，点击“调整”，在“标注特性比例”里选用“将标注缩放到布局”。
然后在布局里双击视口，从布局里进入模型进行标注。
标注完成后，在布局外双击，回到布局空间。
用这样的方法，AutoCAD会自动完成标注样式的特性比例设置。
第七步，在布局空间画出图框和标题栏，编辑说明文档。
一般都事先将图框和标题栏创建成“块”，用的时候插入即可。
至此完整的图纸就生成了，今后发布或打印图纸的时候都应该在布局里进行。
三种在模型里画图并出图的方法的优劣在几本AutoCAD的教科书里看到教授的都是以下的几种在模型里画图出图的方法，因此现在许多人都跟着按这些方法使用AutoCAD，竟然对布局和视口毫不了解。
虽然我极力主张在模型里画图后在布局里创建图纸的方法，但还是将这几种不使用布局的方法整理出来让大家进行比较。
这里以图纸比例为1:5，图幅为1号图(A1)为例。
一、先画后缩再出图1、先按1:1比例绘出所有图形实体。
2、绘制完图纸中的所有图形实体之后，启动scaie(缩放)命令，将所有图形实体缩小5倍。
3、利用Insert(插入“块”)命令，将早先创建的1号标准图框按l:l比例插入到当前图形文件中。
4、利用Move(移动)命令，调整图框和各视图之间的相互位置关系，以使图纸各部分布局合理、匀称。
5、打开“标注样式管理器”，点击“修改”，在“主单位”选项卡中，将“测量单位比例因子”的值设为5。
6、在该尺寸标注样式下标注全部尺寸。
7、打开“页面设置管理器”，新建一个名为“设置1”的设置，选择好“打印样式表”，选择好打印机和图纸尺寸，在“打印比例”中将“布满图纸”前的钩去除，比例选为1:1，点击“确定”保存设置。
8、启动“打印”，“页面设置”选上一步创建的“设置1”，“打印范围”选“窗口”，点击“窗口”按钮，捕捉图框的两个对角后点按“确定”进行打印。
二、边缩边画再出图1、先按1:5比例绘制所有图形实体，比如将一条长888mm的线段画成177.6mm。
2、接下来的步骤和第一种方法里的3,8一样。
三、先画不缩再出图1、先按1:1比例绘制所有图形。
