cad20XX中如何把模型变成布局

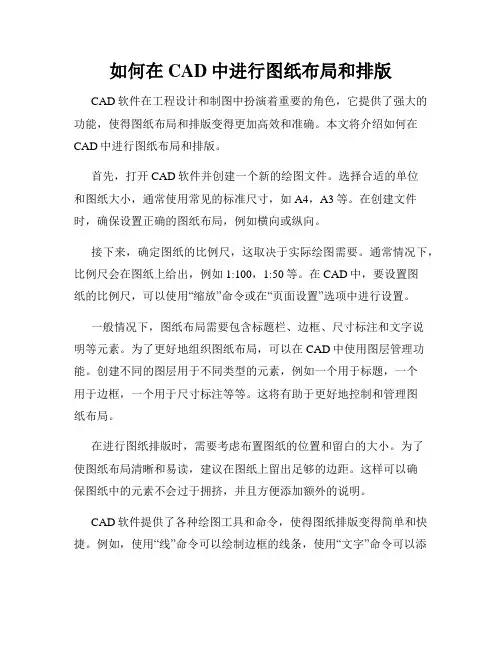

如何在CAD中进行图纸布局和排版

如何在CAD中进行图纸布局和排版CAD软件在工程设计和制图中扮演着重要的角色，它提供了强大的功能，使得图纸布局和排版变得更加高效和准确。

本文将介绍如何在CAD中进行图纸布局和排版。

首先，打开CAD软件并创建一个新的绘图文件。

选择合适的单位和图纸大小，通常使用常见的标准尺寸，如A4，A3等。

在创建文件时，确保设置正确的图纸布局，例如横向或纵向。

接下来，确定图纸的比例尺，这取决于实际绘图需要。

通常情况下，比例尺会在图纸上给出，例如1:100，1:50等。

在CAD中，要设置图纸的比例尺，可以使用“缩放”命令或在“页面设置”选项中进行设置。

一般情况下，图纸布局需要包含标题栏、边框、尺寸标注和文字说明等元素。

为了更好地组织图纸布局，可以在CAD中使用图层管理功能。

创建不同的图层用于不同类型的元素，例如一个用于标题，一个用于边框，一个用于尺寸标注等等。

这将有助于更好地控制和管理图纸布局。

在进行图纸排版时，需要考虑布置图纸的位置和留白的大小。

为了使图纸布局清晰和易读，建议在图纸上留出足够的边距。

这样可以确保图纸中的元素不会过于拥挤，并且方便添加额外的说明。

CAD软件提供了各种绘图工具和命令，使得图纸排版变得简单和快捷。

例如，使用“线”命令可以绘制边框的线条，使用“文字”命令可以添加文字说明，使用“尺寸”命令可以绘制尺寸标注等等。

熟练掌握这些常用命令将使图纸布局和排版更加高效和精确。

此外，CAD软件还提供了一些辅助功能，如对齐、复制、偏移等，可以帮助更好地布局和排版图纸。

通过使用这些功能，可以确保图纸中的元素与边框和标题对齐，并且整体布局更加统一和专业。

在完成图纸布局和排版后，建议保存文件，并打印出实际图纸进行查看和审查。

这有助于发现潜在的问题和错误，并进行及时修改和调整。

在CAD中进行图纸布局和排版需要一定的经验和技巧，但通过熟悉软件的功能和命令，以及不断的练习和实践，可以逐渐掌握这些技巧，提高图纸设计的效率和质量。

利用CAD进行模型组装和部件布局

利用CAD进行模型组装和部件布局随着科技的不断进步，计算机辅助设计（CAD）软件在制造业中变得越来越重要。

CAD软件不仅能帮助工程师和设计师进行产品设计，还能帮助他们进行模型组装和部件布局。

本文将重点介绍如何利用CAD软件进行模型组装和部件布局的技巧和步骤。

首先，我们需要导入已经设计好的零件模型。

在CAD软件中，通常有一个“导入”或“打开”功能，点击该功能会弹出对话框，用户可以在对话框中选择需要导入的模型文件，例如STEP文件或IGES文件等。

选择好文件后，点击“导入”按钮，就可以将零件模型导入到CAD软件的工作区。

接下来，我们需要进行模型组装。

在CAD软件中，一般有一个“组装”或“装配”功能，点击该功能会弹出一个组装界面。

在这个界面中，我们可以选择已经导入的零件模型，然后通过鼠标拖动和旋转来进行组装。

通常，CAD软件会提供一些辅助工具，例如对齐功能和约束功能，可以帮助用户更加精确地组装模型。

通过这些工具，我们可以保证零件之间的位置和相互关系都是正确的。

在进行模型组装时，有几个注意事项。

首先，我们需要保持模型的一致性和准确性。

这意味着在组装过程中，我们需要确保零件之间的尺寸和形状是准确的，并且它们能够正确地相互配合。

其次，我们需要遵循一定的组装顺序。

有时候，某些零件必须先组装在一起，然后再组装到整个模型中。

借助CAD软件，我们可以轻松地调整零件的顺序和位置，确保组装的正确性。

在完成模型组装后，我们需要进行部件布局。

部件布局是指将已经组装好的模型放置在设计区域中的特定位置。

在CAD软件中，我们可以通过拖动和缩放来调整模型的大小和位置。

通常，CAD软件还提供一些辅助工具，例如网格和对齐线，可以帮助用户更好地布局部件。

通过这些工具，我们可以使模型的布局更加合理和有效，提高工作效率。

在进行部件布局时，同样需要注意一些事项。

首先，我们需要考虑到模型的使用和操作。

例如，如果是一个机械装置，我们需要确保操作按钮和控制面板都能方便地到手。

cad如何把模型图切换到布局

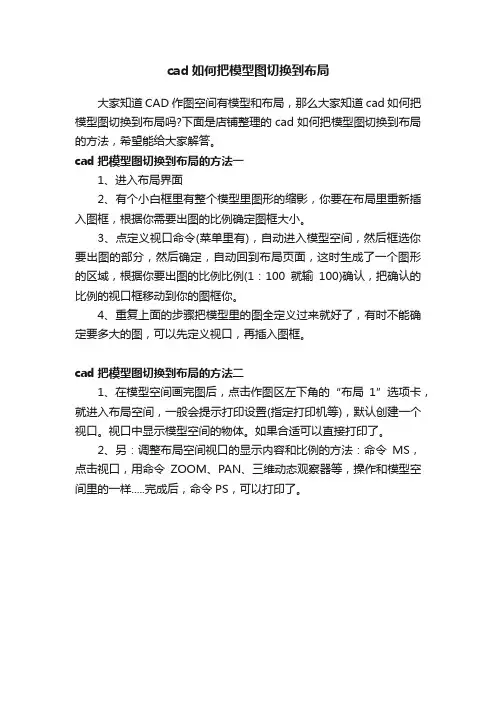

cad如何把模型图切换到布局
大家知道CAD作图空间有模型和布局，那么大家知道cad如何把模型图切换到布局吗?下面是店铺整理的cad如何把模型图切换到布局的方法，希望能给大家解答。

cad把模型图切换到布局的方法一
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。

3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。

4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。

cad把模型图切换到布局的方法二
1、在模型空间画完图后，点击作图区左下角的“布局1”选项卡，就进入布局空间，一般会提示打印设置(指定打印机等)，默认创建一个视口。

视口中显示模型空间的物体。

如果合适可以直接打印了。

2、另：调整布局空间视口的显示内容和比例的方法：命令MS，点击视口，用命令ZOOM、PAN、三维动态观察器等，操作和模型空间里的一样.....完成后，命令PS，可以打印了。

CAD模型转布局方法

CAD模型转‎布局一般方法‎就是调取模型‎中某张大图里‎面某个部分，而不让别的部‎位显示出来。

比如说调取在‎某栋大楼某层‎的平面图中的‎某个房间的平‎面图，而不让别的房‎间显示出来最佳答案mv 空格，重新画个视口‎就行了嘛，通过调整视口‎得到你想要的‎效果，复杂点的mv‎+p画出任意形‎状的视口。

对了视口用不‎打印层画你的连接看不‎见图片你直接打印勾选居中打印‎比例自适应窗口 ~~选择打印范围‎要是必须在中‎间的话你就提前画个‎与打印纸张相‎同的矩形与圆居中对齐‎那样就可以了‎有很多使用C‎A D的朋友，对CAD的认‎识还只是介于‎其模型空间，下面我们就来‎学习一下CA‎D的图纸空间‎（布局空间）的使用方法：大家知道，AutoCA‎D2000以‎后的版本，均有布局功能‎。

布局中的图纸‎空间，提供了模拟打‎印图纸、进行打印设置‎等新功能，使我们可能在‎模型空间中不‎考虑作图比例‎，而用原实物尺‎寸绘制图纸，当图纸绘制完‎成后，再在不同的布‎局中，设置不同的出‎图比例即可。

但在实际应用‎中，大多数的人还‎是没有充分的‎利用好这个功‎能，原因是许多设‎计参加的设计‎技巧没有完全‎掌握，笔者通过大量‎的实践，取得了一点体‎会，与大家分享。

1. 在A4（横向）图中出图的设‎置1）创建新图层（目的是为了隐‎藏视口时用）创建名为la‎y out的新‎图层，并将该图层置‎为当前层。

2）切换到布局单击Auto‎C AD绘图工‎作界面中的“布局1”标签，切换到布局，同时自动弹出‎“页面设置”对话框，如图1所示。

3）设置打印设备‎在如图1所示‎的“打印设备”选项卡中，配置打印机。

在“名称”下拉列表框中‎，根据自己计算‎机W indo‎w s系统下安‎装的打印机选‎择所要应用的‎打印设备。

例如：我的计算机用‎H P LaserJ‎e t 1020激光‎打印机打印A‎4文件的，那么在“名称”下拉列表中就‎选择“HP LaserJ‎e t 1020”。

高效使用CAD进行图形自动排列和布局

高效使用CAD进行图形自动排列和布局CAD（计算机辅助设计）是一种广泛应用于工程和设计领域的软件工具。

在使用CAD软件进行设计时，如何高效地进行图形自动排列和布局成为了许多设计师面临的挑战。

本文将为您介绍一些在CAD软件中实现高效图形自动排列和布局的技巧。

1. 使用图层和块在CAD软件中，图层和块是非常有用的工具。

图层可以帮助您将不同的图形元素进行分类和管理，同时也可以轻松地控制图形元素的可见性。

块是一组图形元素的集合，可以被复制、粘贴和重用。

通过将相似的图形元素组合成一个块，您可以更方便地进行排列和布局。

2. 使用CAD的数组功能CAD软件通常具有数组功能，可以帮助您快速生成一系列相似的图形元素。

例如，您可以使用矩形数组功能来快速生成一排矩形。

只需要选择一个矩形，然后指定数组的方向和数量，软件就会自动为您排列。

这个功能非常适用于创建重复模式的图形布局。

3. 使用CAD的对齐和分布功能CAD软件通常也具有对齐和分布功能，可以帮助您精确地对齐和分布图形元素。

例如，您可以使用对齐功能将多个图形元素的边缘或中心对齐。

您还可以使用分布功能将多个图形元素均匀地分布在水平或垂直方向上。

这些功能可以帮助您快速而准确地实现图形自动排列和布局。

4. 使用CAD的参数化建模功能一些CAD软件还具有参数化建模功能，可以帮助您创建可调节尺寸和参数的图形。

通过使用参数化建模功能，您可以轻松地调整图形元素的尺寸和形状，从而满足不同的设计需求。

这样，您就可以更加灵活地进行图形排列和布局。

5. 使用CAD的脚本和宏功能CAD软件通常也支持脚本和宏功能，可以帮助您自动执行一系列操作。

通过编写脚本或宏，您可以实现自动排列和布局图形元素的功能，从而提高工作效率。

您可以使用自动化的方式执行一些常见的操作，例如复制、平移和旋转图形元素。

总结：在CAD软件中，高效使用图形自动排列和布局可以大大提高设计效率。

通过合理利用图层和块、数组功能、对齐和分布功能、参数化建模功能以及脚本和宏功能，可以使图形的排列和布局更加简单快捷。

如何使用CAD实现阵列和分布模式

如何使用CAD实现阵列和分布模式CAD（计算机辅助设计）软件是现代设计师和工程师必备的工具之一。

它不仅提供了强大的设计功能，还能加快设计过程，提高效率。

其中，阵列和分布模式是CAD软件的常用功能，能够使设计和排列一系列相似的元素变得更加简单和高效。

在本文中，我们将重点介绍如何使用CAD软件实现阵列和分布模式。

首先，让我们了解一下阵列模式。

阵列可以将一个元素或一组元素复制多次，并按照指定的规则进行排列。

在CAD软件中，通常有两种不同的阵列模式：矩形阵列和极坐标阵列。

要创建一个矩形阵列，我们需要选择一个元素，并指定行和列的数量。

例如，我们要创建一个3x4的矩形阵列，我们需要选择一个元素，然后按下相应的快捷键或在菜单中选择阵列命令。

接下来，我们需要输入行和列的数量，即3和4。

CAD软件会根据我们提供的信息自动复制并排列元素，生成一个矩形阵列。

极坐标阵列是另一种常见的阵列模式。

它通过指定极坐标中的角度和半径来排列元素。

假设我们要创建一个4个元素的极坐标阵列，我们需要选择一个元素，并指定阵列的半径和角度。

例如，我们可以设置半径为10，角度为45度。

CAD软件将根据我们提供的信息在不同的角度和半径上复制并排列元素，生成一个极坐标阵列。

除了阵列模式，CAD软件还提供了分布模式，能够按照一定的规则和间距在指定区域内分布元素。

分布模式通常有两种：线性分布和径向分布。

要创建一个线性分布，我们需要选择一个元素，并指定起始点和结束点。

CAD软件会根据我们提供的信息在这两个点之间分布元素。

我们还可以指定元素之间的间距，并选择复制或移动元素。

通过调整这些参数，我们可以轻松地创建线性分布。

径向分布是另一种常见的分布模式，适用于圆形或椭圆形区域。

要创建一个径向分布，我们需要选择一个元素，并指定一个中心点和半径。

CAD软件将根据我们提供的信息在圆形或椭圆形的区域内分布元素。

我们还可以指定元素之间的角度和数量，并选择复制或移动元素。

cad模型切换布局命令

直接在布局模式下输入MS就是模型状态,然后在模型状态输入PS就是图纸状态.
还有个在布局图中切换到模型图可以输入TI 然后空格再输入1,相反在模型图中想快速切换到刚才的布局可以输入TI 然后空格再输入0就好了
控制是否可以访问图纸空间。

两种不同的工作环境（称为“模型空间”和“图纸空间”，可在其中使用图形中的对象。

∙默认情况下，您的工作开始于称为模型空间的无限三维绘图区域。

您首先要确定一个单位是表示一毫米、一分米、一英寸、一英尺，还是表示某个最方便的单位。

然后，以1:1 的比例绘制。

∙要准备图形以进行打印，请切换到图纸空间。

在这里可以设置带有标题栏和注释的不同布局；
在每个布局上，可以创建显示模型空间的不同视图的布局视口。

在布局视口中，可以相对于图纸空间缩放模型空间视图。

图纸空间中的一个单位表示一张图纸上的实际距离，以毫米或英寸为单位，具体取决于您如何配置页面设置。

模型空间可以从“模型”选项卡访问，图纸空间可以从布局选项卡访问。

CAD模型转布局方法

CAD模型转布局一般方法就是调取模型中某张大图里面某个部分，而不让别的部位显示出来。

比如说调取在某栋大楼某层的平面图中的某个房间的平面图，而不让别的房间显示出来最佳答案mv 空格，重新画个视口就行了嘛，通过调整视口得到你想要的效果，复杂点的mv+p画出任意形状的视口。

对了视口用不打印层画你的连接看不见图片你直接打印勾选居中打印比例自适应窗口 ~~选择打印范围要是必须在中间的话你就提前画个与打印纸张相同的矩形与圆居中对齐那样就可以了有很多使用CAD的朋友，对CAD的认识还只是介于其模型空间，下面我们就来学习一下CAD的图纸空间（布局空间）的使用方法：大家知道，AutoCAD2000以后的版本，均有布局功能。

布局中的图纸空间，提供了模拟打印图纸、进行打印设置等新功能，使我们可能在模型空间中不考虑作图比例，而用原实物尺寸绘制图纸，当图纸绘制完成后，再在不同的布局中，设置不同的出图比例即可。

但在实际应用中，大多数的人还是没有充分的利用好这个功能，原因是许多设计参加的设计技巧没有完全掌握，笔者通过大量的实践，取得了一点体会，与大家分享。

1. 在A4（横向）图中出图的设置1）创建新图层（目的是为了隐藏视口时用）创建名为layout的新图层，并将该图层置为当前层。

2）切换到布局单击AutoCAD绘图工作界面中的“布局1”标签，切换到布局，同时自动弹出“页面设置”对话框，如图1所示。

3）设置打印设备在如图1所示的“打印设备”选项卡中，配置打印机。

在“名称”下拉列表框中，根据自己计算机Windows系统下安装的打印机选择所要应用的打印设备。

例如：我的计算机用HP LaserJet 1020激光打印机打印A4文件的，那么在“名称”下拉列表中就选择“HP LaserJet 1020”。

如图2所示：4）设置打印图纸尺寸单击图1所示对话框中的“布局设置”标签，切换到“布局设置”选项卡中，在该选项卡中设置图纸尺寸等内容，如图3所示：5）设置图纸边距这一点很重要，有时出图比例不符合要求，就是图纸边距没定义好。

运用CAD进行图形排列和布局设计的步骤和实例

运用CAD进行图形排列和布局设计的步骤和实例CAD（计算机辅助设计）软件是现代设计师必备的工具之一。

它不仅可以帮助设计师快速、精确地创建各种图形，还可以进行图形排列和布局设计。

在本文中，我将介绍一些使用CAD软件进行图形排列和布局设计的实用步骤和实例。

第一步是创建基本图形。

打开CAD软件后，选择相应的绘图工具，如矩形、圆形、线条等，根据设计要求绘制出所需的基本图形。

这些基本图形将用作排列和布局的基础。

第二步是确定排列方式。

根据设计的需求和风格选择适合的排列方式。

比如，可以选择等间距排列方式、对称排列方式、随机排列方式等。

这取决于设计师的个人喜好和创意。

接下来，我们以一个实例来说明如何使用CAD软件进行图形排列和布局设计。

假设我们要设计一个家具布局方案。

首先，我们需要创建各种家具的基本图形，如沙发、床、书架等。

然后，我们可以根据房间的大小和形状，选择合适的排列方式。

假设我们的房间是一个矩形形状，面积较小。

我们希望在这个小房间中布置一套沙发和一张床。

首先，我们在CAD软件中绘制出房间的平面图，确保准确描绘出房间的尺寸和形状。

然后，我们根据房间的平面图，创建沙发和床的基本图形。

可以使用矩形和线条工具，根据实际尺寸比例绘制出沙发和床的形状。

接下来，我们可以使用CAD软件提供的复制和移动功能，将沙发和床按照设计师的想法进行排列和布局。

在这个例子中，我们可以使用等间距排列方式。

首先，我们将沙发放置在房间的一侧，确保与墙壁的距离合适。

然后，我们将床放置在另一侧，与沙发保持适当的距离。

通过使用CAD软件的对齐功能，我们可以确保沙发和床之间的间距和垂直对齐。

此外，我们还可以利用CAD软件的旋转功能，调整图形的方向和角度。

这样，我们可以根据房间的形状和设计要求，灵活地调整沙发和床的位置和角度，以获得最佳的视觉效果。

最后，我们可以使用CAD软件提供的渲染功能，将设计方案呈现为逼真的图像。

通过添加适当的材质和光照效果，我们可以更好地展示家具的外观和空间的氛围。

CAD模型空间与布局空间的切换技巧

CAD模型空间与布局空间的切换技巧CAD（计算机辅助设计）软件是一种广泛应用于建筑、机械、电子等领域的工具。

在使用CAD软件进行设计时，我们有时需要在模型空间和布局空间之间进行切换。

模型空间是我们进行具体构建和编辑设计的空间，而布局空间则用于预览和输出最终设计的图纸布局。

在本文中，我将分享一些CAD软件中切换模型空间和布局空间的技巧。

首先，打开CAD软件并创建一个新的绘图文件。

默认情况下，我们进入的是模型空间。

模型空间具有笛卡尔坐标系，可以进行三维建模和编辑。

在模型空间中，我们可以创建和修改具体的设计元素，比如绘制线条、多边形和曲线，添加和编辑文本、图形等。

要查看或编辑布局空间，我们需要切换到布局选项卡。

在CAD软件的界面上，通常有一个标签页用于切换模型空间和多个用于布局空间的标签页。

我们可以通过单击相应的标签页来切换到不同的空间。

当我们进入布局空间后，我们可以看到页面布局以及在页面上放置的视口。

视口是一个用于查看模型空间内容的矩形区域。

通过调整视口的位置和大小，我们可以选择要在布局空间中显示的模型空间区域。

在布局空间中，我们可以设置页面大小和比例尺，并进行图纸的排版和标注。

我们可以添加标题栏、尺寸标注和图例等标注元素。

此外，布局空间还可以添加辅助线、参考点和参考元素，帮助我们更好地组织和布置图纸。

在模型空间和布局空间之间切换时，我们可能需要进行一些调整和编辑。

例如，当我们在模型空间中修改了设计元素后，我们需要刷新布局空间以确保更新的内容正确显示在图纸上。

我们可以通过选择布局空间中的视口，并使用“刷新视口”命令来实现。

此外，我们还可以在布局空间中进行一些布局相关的设置。

比如，我们可以在页面设置中更改页面的大小和方向，选择适合打印或输出的尺寸。

我们还可以调整图纸的比例尺，以便更好地表达设计。

总的来说，CAD软件中切换模型空间和布局空间是进行设计和输出过程中至关重要的一步。

通过合理利用这两个空间，我们可以更好地组织和展示设计内容。

cad模型怎么导入布局

本文整理于网络，仅供阅读参考
cad模型怎么导入布局
cad模型导入布局的方法一：
1、在模型空间画完图后，点击作图区左下角的“布局1”选项卡，就进入布局空间，一般会提示打印设置(指定打印机等)，默认创建一个视口。

视口中显示模型空间的物体。

如果合适可以直接打印了。

2、另：调整布局空间视口的显示内容和比例的方法：命令ms，点击视口，用命令zoom、pan、三维动态观察器等，操作和模型空间里的一样.....完成后，命令ps，可以打印了。

cad模型导入布局的方法二：
1、进入布局界面
2、有个小白框里有整个模型里图形的缩影，你要在布局里重新插入图框，根据你需要出图的比例确定图框大小。

3、点定义视口命令(菜单里有)，自动进入模型空间，然后框选你要出图的部分，然后确定，自动回到布局页面，这时生成了一个图形的区域，根据你要出图的比例比例(1：100就输100)确认，把确认的比例的视口框移动到你的图框你。

4、重复上面的步骤把模型里的图全定义过来就好了，有时不能确定要多大的图，可以先定义视口，再插入图框。

CAD如何将模型空间和布局空间相互转换

在Autocad中模型空间的简单介绍
在模型空间中创建和打印图形文件的过程与手动绘制草图时采用的过程大不相同，AutoCA D 中有两种不同的工作环境，分别用模型和布局表示，如果要创建具有一个视图的二维图形，则可以在模型空间中完整创建图形及其注释，而不使用布局。

在模型空间直接创建图形的局限性
此方法虽然简单，但是却有很多局限，其中包括以下内容：
它仅适用于二维图形
它不支持多视图和依赖视图的图层设置
缩放注释和标题栏需要计算，除非用户使用注释性对象。

使用此方法，通常以实际比例(1:1) 绘制图形几何对象，并用适当的比例创建文字、标注和其他注释，以在输出图形时正确显示大小。

Autocad模型空间的常用命令
命令的名称：MODEL
命令的作用：从命名（图纸空间）布局切换到“模型”布局。

命令的名称：RENAME
命令的作用：更改指定给项目（例如图层和标注样式）的名称。

命令的名称：VPORTS
命令的作用：在模型空间或图纸空间中创建多个视口。

如何设置将“模型选项卡”或者上一个“布局选项卡”置为当前
参数名称：TILEMODE
参数值：数值“1”是激活模型选项卡，“0”是激活最后一个布局选项卡—————————————————————————。

利用CAD进行自动布局和图形排列

利用CAD进行自动布局和图形排列CAD，即计算机辅助设计，是现代设计软件中常用的一种工具。

它的强大功能和灵活性使得设计师能够更高效地完成各种设计任务。

在CAD软件中，一项重要的任务是进行自动布局和图形排列。

在本篇文章中，将介绍如何利用CAD软件来实现这一目标。

首先，我们需要明确自动布局的概念。

自动布局是指自动将各个图形元素按照一定的规则进行排列，以达到美观、合理的效果。

在CAD软件中，有多种方法可以实现自动布局，下面将介绍其中的一些常用技巧。

首先是利用网格和对齐工具进行自动布局。

在CAD软件中，可以将图纸细分为网格，然后将图形元素对齐到网格上。

通过调整网格的大小和密度，可以获得不同的布局效果。

此外，CAD软件中还提供了对齐工具，可以将选中的图形元素进行水平对齐、垂直对齐或居中对齐，从而快速实现图形排列的自动化。

其次是利用图层和图块进行自动布局。

在CAD软件中，可以将不同的图形元素分别放置在不同的图层上。

通过调整图层的顺序和属性，可以实现不同图形元素的自动布局。

另外，图块是一种将多个图形元素组合成一个整体的技术。

通过创建和使用图块，可以将一组图形元素进行统一的自动排列。

此外，CAD软件还提供了一些高级的自动布局功能。

例如，功能强大的阵列命令可以将一个图形元素快速复制成一组，并按照一定的规律进行排列。

还有多项式阵列命令可以将图形元素按照一定的数学公式进行排列。

这些高级布局命令为设计师提供了更多的自由度和灵活性。

除了自动布局，CAD软件还提供了一些图形排列的工具。

例如，缩放和旋转命令可以帮助设计师调整图形元素的尺寸和角度，从而达到理想的排列效果。

另外，CAD软件还提供了一些对称和镜像命令，可以将图形元素进行对称和镜像排列。

这些工具可以帮助设计师方便地实现各种排列效果。

综上所述，利用CAD软件进行自动布局和图形排列是一项重要的任务。

通过合理运用CAD软件提供的网格、对齐工具、图层、图块、阵列命令等功能，设计师可以快速、高效地完成各种布局和排列任务。

教你在CAD中怎么布局

教你在CAD中怎么布局CAD模型转布局⼀般⽅法就是调取模型中某张⼤图⾥⾯某个部分，⽽不让别的部位显⽰出来。

⽐如说调取在某栋⼤楼某层的平⾯图中的某个房间的平⾯图，⽽不让别的房间显⽰出来最佳答案mv 空格，重新画个视⼝就⾏了嘛，通过调整视⼝得到你想要的效果，复杂点的mv+p画出任意形状的视⼝。

对了视⼝⽤不打印层画你的连接看不见图⽚你直接打印勾选居中打印⽐例⾃适应窗⼝ ~~选择打印范围要是必须在中间的话你就提前画个与打印纸张相同的矩形与圆居中对齐那样就可以了有很多使⽤CAD的朋友，对CAD的认识还只是介于其模型空间，下⾯我们就来学习⼀下CAD的图纸空间（布局空间）的使⽤⽅法：⼤家知道，AutoCAD2000以后的版本，均有布局功能。

布局中的图纸空间，提供了模拟打印图纸、进⾏打印设置等新功能，使我们可能在模型空间中不考虑作图⽐例，⽽⽤原实物尺⼨绘制图纸，当图纸绘制完成后，再在不同的布局中，设置不同的出图⽐例即可。

但在实际应⽤中，⼤多数的⼈还是没有充分的利⽤好这个功能，原因是许多设计参加的设计技巧没有完全掌握，笔者通过⼤量的实践，取得了⼀点体会，与⼤家分享。

1. 在A4（横向）图中出图的设置1）创建新图层（⽬的是为了隐藏视⼝时⽤）创建名为layout的新图层，并将该图层置为当前层。

2）切换到布局单击AutoCAD绘图⼯作界⾯中的“布局1”标签，切换到布局，同时⾃动弹出“页⾯设置”对话框，如图1所⽰。

3）设置打印设备在如图1所⽰的“打印设备”选项卡中，配置打印机。

在“名称”下拉列表框中，根据⾃⼰计算机Windows系统下安装的打印机选择所要应⽤的打印设备。

例如：我的计算机⽤HP LaserJet 1020激光打印机打印A4⽂件的，那么在“名称”下拉列表中就选择“HP LaserJet 1020”。

如图2所⽰：4）设置打印图纸尺⼨单击图1所⽰对话框中的“布局设置”标签，切换到“布局设置”选项卡中，在该选项卡中设置图纸尺⼨等内容，如图3所⽰：5）设置图纸边距这⼀点很重要，有时出图⽐例不符合要求，就是图纸边距没定义好。

cad生成布局操作步骤

第3个方法：这个方法不需要上面这些计算和设置而是直接画图，按照1：1的比例画图也就是把CAD的一个单位当作1毫米，所有的图形都按照这个规定来画比例的调整则是利用CAD的“布局”来设置布局的作用就是用来设置图纸比例的和排版的布局的操作，需要理解一些基本概念：模型空间、图纸空间具体的步骤我就不重复了了，参考以下：：====================================================================== =======================================================AutoCad 图纸空间(Paper Space)新上路的兄弟们先来了解一下所谓模型空间和图纸空间（Model Space& Paper Space）。

模型空间是建模的场所，我们所建立的对象以及模型等的信息都在这里。

而图纸空间则可以当作一张空白图纸，我们可以通过一定的手段把模型空间内的东西映射到这里，相当于我们通过窗户去看窗外的景色，这种“映射源”与“映射图象”的比例关系可是自行设定精确的值，比如1：100。

于是，我们如果在图纸空间中建立多个窗户，而各个窗户的映射比例设置为不同的数值，那么也就实现了一张图纸中各部分分别有不同的比例。

这两种空间的最大不同在于对三维对象的处理上，Model Space中三维对象可以进行操作，比如你建立了一个三维实体，那么我们可以查询它的实体特性，如质量、转动惯量、等。

而在Paper Space中也可以建立对象，但数据本质上是二维的！就像一个画家的画再怎么逼真，那也只是一种“模拟的效果”而已，使得看起来“像一个真正的东西”，但事实上仍然是一个平面！此外，如果我们进入了图纸空间，是不能够修改模型空间内的对象的，只有进入图形空间方能进行修改。

似乎很复杂的样子？呵呵，其实不然。

首先，进行空间切换就像使用LINE命令一样简单；其次，建立窗户并把窗户放置在合适的地方（建立窗户的命令别名是“MV”，这个“窗户”的术语叫“浮动视口”，“浮动视口”与一条直线或一个圆一样，也是一个CAD的对象（Objece），但只能在图纸空间建立，它的移动仍然用MOVE命令）；第三，确定各映射比例，只需要ZOOM一下。

CAD布局设置步骤解析

CAD布局设置步骤解析CAD软件是一款非常强大的工具，广泛应用于建筑、机械、电气等相关行业。

在使用CAD软件进行绘图时，布局设置是一个非常重要的步骤。

正确设置布局可以提高绘图效率和精度。

本文将为大家介绍CAD布局设置的步骤。

第一步：打开CAD软件首先，双击CAD软件图标打开软件。

进入软件后，选择新建文件或打开已有文件。

在新建文件的界面中，选择合适的图纸大小和单位，点击确定。

第二步：创建布局空间在CAD软件中，存在模型空间和布局空间两个概念。

模型空间是进行实际绘图的环境，而布局空间是用于定义绘图布局的环境。

为了设置布局，我们首先需要进入布局空间。

在CAD的底部状态栏中，有一个“模型”和“布局”两个按钮，点击“布局”按钮即可进入布局空间。

也可以通过键盘输入“layout”或者“layout enter”进入布局空间。

第三步：设置页面尺寸进入布局空间后，我们需要设置页面的尺寸。

通过键盘输入“page setup”或者点击CAD菜单栏中的“格式”选项，选择“页面设置”。

在页面设置对话框中，可以选择页面尺寸、打印机、打印样式等。

根据实际需要设置页面的尺寸，比如选择A4、A3等标准尺寸，或者自定义尺寸。

点击确定保存设置。

第四步：调整布局视图在布局空间中，默认会显示一个布局视图，即我们绘制的图纸在布局中的显示区域。

我们可以通过调整布局视图来达到合适的绘图显示效果。

点击CAD菜单栏中的“视口”选项，选择“新布局视口”或者“矩形布局视口”来添加新的布局视口。

然后，点击布局视口进行平移、缩放等操作，调整图纸的显示位置和大小。

第五步：设置布局比例在布局空间中，我们可以根据实际需要设置布局的比例。

通过点击布局视口，在CAD的属性栏中找到比例选项，选择合适的比例。

常用的比例有1:1、1:2、1:5等，也可以自定义比例。

不同的比例可以在绘图时提供更清晰的显示效果。

选择好比例后，点击确定保存设置。

第六步：添加标注和标题在布局空间中，我们还可以添加标注和标题，以提供更详细的信息。

CAD中的布局和绘图范例的设置和应用

CAD中的布局和绘图范例的设置和应用在CAD软件中，布局(layout)是指模拟纸张的画布，用于绘制和排列绘图实体。

布局的设置和应用对于绘图过程中的效率和准确性至关重要。

本文将介绍CAD中布局和绘图范例的设置和应用的一些技巧和注意事项。

首先，打开CAD软件后，我们需要创建一个新的布局。

在CAD的界面中，可以通过点击"布局"或者"命令"来进入布局编辑界面。

在布局编辑界面中，我们可以设置布局的大小、比例尺和图纸方向等属性。

设置布局的大小时，可以根据实际需要选择合适的尺寸，常见的有A4、A3和A2等纸张大小。

在设置比例尺时，可以根据绘图的需要选择合适的比例尺，如1:50或1:100等。

图纸方向可以选择横向或纵向，根据具体项目的要求来确定。

设置好布局的属性后，我们可以开始绘图。

在绘图之前，可以先在布局中设置一些辅助线和标注。

通过使用CAD软件提供的直线、多段线等工具，可以绘制辅助线来辅助绘图。

同时，可以使用文本工具来添加标注，如图纸名称、比例尺等信息。

在绘图过程中，我们需要注意一些技巧。

首先，可以使用CAD软件提供的图层功能来管理不同的绘图元素。

通过将不同的绘图元素分离到不同的图层中，可以方便地编辑和管理绘图。

其次，可以使用CAD软件提供的对齐和跟踪功能来保证绘图的准确性。

对齐功能可以帮助我们将绘图元素对齐到指定的位置，而跟踪功能可以帮助我们在绘制过程中自动捕捉到已有的绘图元素上的特定点。

另外，CAD软件中还有一些常用的绘图命令和工具，如镜像、旋转、缩放等。

这些命令和工具可以帮助我们快速地完成绘图任务。

例如，通过使用镜像命令，可以将绘图元素沿指定的轴线进行镜像，来达到图形对称的效果。

通过旋转命令，可以将绘图元素按照指定的角度进行旋转。

通过缩放命令，可以将绘图元素按照指定的比例进行缩放。

在绘图完成后，我们可以进行打印或导出图纸。

通过CAD软件提供的打印功能，我们可以将绘图直接输出到打印机上，以获取实际纸质版的绘图。

cad怎么把模型复制到布局中

cad怎么把模型复制到布局中
cad怎么把模型复制到布局中去呢?方法其实很简单，下面由店铺告诉大家cad怎么把模型复制到布局中，快跟我一起来学习吧。

cad把模型复制到布局中的方法
在模型空间里建立视口的方法是：在菜单“视图\视口\视口/缩放区域”(见下图一)点击后，接着在屏幕上点取要建立视图区域的两个角点，就会形成一个代表视口的方框，并弹出定义视口所在的布局名、比例等的对话框(见下图二)。

上方的比例栏，是指缩放到布局视图时的相对比例。

如果给定1:2，则就是在布局里的视口中会缩小到1/2。

如果你的图形是按1:1的绘图比例绘制的，且模型空间的两个角点就是图框的角点的话，这个1:2也就是打印比例。

在布局(1)中调出模型视口的方法是建立布局的视口时，借用模型空间的视口边框。

可在布局中再次用菜单“视图\视口\视口/缩放区域”，在出现的命令行提示下，输入B，回车后，即进入选择模型视口线框的状态，点取边框后，就生成了布局中的视口。

在布局中看到的可打印的白色区域，是需要在菜单“打印\页面设置”中设置的。

如果布局视口与白色的打印区域不重合，可以使用m 命令移动布局的视口，使之完全处于白色可打印区域内即可。

如何在CAD中设置布局

如何在CAD中设置布局（一）(1)命令MV，在新图层上新建窗口，可建多个窗口，这些窗口可以随意移动、删除、拉伸等等（关闭图层可以隐藏窗口边框）；(2)、命令MS，是在布局空间打开模型空间（非常重要），坐标变成模型空间的坐标，选中要调整打印比例的窗口，输入Z,**XP，**就是比例数，用PAN命令可调整该窗口显示的内容、图形的位置。

其他窗口的打印比例设置与次类似，不同窗口的显示比例可以不同，显示内容也可以自己指定；(3)、命令PS，转回布局空间（非常重要），开始打印，打印比例按1：1设置；则可输出需要比例的图纸；(4)、上述“Z,**XP，**就是比例数”要解释一下：1XP表示按作图单位显示；2XP 表示按作图单位的2倍显示，如此类推。

注意，与“1X，2X”的区别。

例如：单位是毫米，模型空间作图比例1：1；布局图框比例1：1；布局视口显示比例1/100xp，打印比例1：1，则图纸实际输出为1毫米：100单位的图纸。

（二）打开CAD以后，先在命令栏里面输入limits，点空格，再输入0，0后点空格，再输入你想要出图的纸张尺寸（比如A4纸你就输入297，210）点空格，再按F7(打开栅格)，再输入zoom点空格，再输入a点空格，就ok了（三）比如你现在已经在布局1里了，你想要让布局1里的一些图层不显示出来，很简单：先调出图层工具栏，这个应该会吧！然后图层下拉列表中找到你不想显示的图层，选择冻结当前视口即可！冻结当前视口”可以冻结或解冻当前布局视口中的图层而不影响其他视口。

冻结的图层是不可见的。

它们不能被重生成或打印！所有也可以利用“冻结当前视口”也在一个图纸空间分多个视窗显示不同内容。

你应该对图层有一定的了解了啊！希望你应该对所修改的图层进行保存备份，当图纸内容出现差错的时候你可以再次双击名称恢复。

图层管理器中保存（命令LA）。

如何在CAD中设置布局空间

如何在CAD中设置布局空间
无论我们对CAD布局空间做什么操作，画图也好打印也好，最好都全部设置一遍。

但是很多同学还不知道。

那么接下来下面是店铺整理的一些关于如何在CAD中设置布局空间，供您参阅。

在CAD中设置布局空间的方法
切换进入布局按钮，模型自动加载进来
点击视口区域(激活视口)
滑动滚轮，随意放大图形大小和修改位置(调整)
调整最佳位置，显得更大方美观(细心调整)
锁住视口区域，呈现不激活状态
此时的视口显示暗显状态
进行设置D-标注样式;ST-文字样式
依次设置标注样式D
注意事项、此时必须勾上注释性
置为当前样式
再进行设置文字样式ST
设置如下
注意事项：必须勾上注释性，保证字体高度为0
置为当前样式
确保视口呈现不选中状态
直接再标注看看，此时很大方自然美观。

可以自己打印预览一下：A4打印
预览效果。
