高压喷射注浆防渗墙工程围井实验方案

高压喷射注浆防渗墙工程围井试验方案批准：审核：编写：1. 试验目的、试验场地及布置形式1.1 试验目的通过试验选择既经济合理又能满足设计要求的各项施工参数，如孔距、喷射压力、浆液流量、提升速度、摆速度及摆角等参数，并通过试验进一步了解地质情况，熟练掌握高喷施工工艺，指导以后的施工，施工现场由于含沙量和沙砾石含量较多，建议采用高压旋喷施工工艺。

1.2 试验场地选择为尽可能使试验场地地质与实际施工时的地质相一致，根据设计要求，拟将试验场地定于工程桩孔的位置。

1.3 围井布置形式试验结束后为便于开挖检查，因此将6个试验孔布置成一六边形围井。

（见围井布置图）。

2. 高压摆喷试验施工2.1 施工工艺：高喷灌浆施工将按下列工序进行。

2.2 定位放线：按试验方案孔位布置图，用经纬仪配合钢尺确定每高喷灌浆孔的孔位，孔位偏差不大于5cm。

2.3 钻机就位：使用XU-150型钻机配备Φ50mm钻杆钻孔，钻机安装必须稳固，钻机主轴保持铅直状态。

扒杆中心、立轴中心、孔位中心应在同垂直线上。

2.4 钻孔：挖泥浆池、钻机就位校正，钻孔孔径110mm，使用泥浆固壁钻进工艺，分两序钻孔，钻孔进入基岩层不小于1.0m并取出岩心，具体孔深视现场基岩埋深确定。

2.5 钻孔达到预定深度后请监理验收，终孔验收时如孔深不能满足设计要求，必须下钻，继续钻进达到设计要求。

2.6 高喷设备就位：插入双喷嘴喷管，下管时采取措施防止堵塞喷嘴。

2.7 喷射作业：拌制按试验方案批准之水灰比的水泥浆，浆液比重 1.7g/cm3,用32.5Mpa复合水泥制浆，插管至灌浆孔孔底，先静喷至孔口回浆正常再开始提升，即可按设计参数开始喷射作业。

喷灌时，同时作好各施工工艺参数记录，孔口返浆每20~30分钟测一次比重并记录，返浆用泵经管道排放至适当位置。

喷射注浆，当孔口回浆量超过喷浆量的20%时，应提高喷射压力或加快提升速度。

基岩面处提速降低。

2.8 高喷灌浆，应全孔连续作业，每当拆卸喷管后，须进行复喷，其长度不小于0.3m。

高压旋喷灌浆防渗墙工程

高压旋喷灌浆防渗墙工程目录1 工程概况 (2)2 施工准备 (4)3 施工设备的选择 (4)4 高喷灌浆材料 (5)5 高喷防渗的施工顺序及施工工艺 (5)6 施工方法 (5)7 质量要求 (6)8 高喷灌浆质量控制措施 (6)9 质量检查及验收 (7)10 施工计划 (8)1 工程概况1.1工程概况响水岩水库总库容200.0万m3,是一座以灌溉为主,兼有防洪､养殖等综合利用任务的小(1)型水库｡其中正常蓄水位294.0m,兴利库容l71.5万m3;死水位265. 5m,死库容0 5万m3｡现状枢纽工程由大坝,溢洪道､放水隧洞､水电站组成｡坝后一级站处于停产状态｡大坝为粘土心墙砂壳坝,最大坝高35 2m｡现状坝顶高程299.2-299.5m,坝顶长168.5m ､宽7.0m,坝顶设1.0m高浆砌石防浪墙｡大坝迎水坡在286m､274m各设2m宽平台,平台上､下坝坡分别为1:2 5,1:2 75,1:3;背水坡分别在286. 5m､273.8m高程处分设2m､3m宽平台,其中286.5m平台上下坡比均为1:2.4,273. 8m平台以外坝脚设排水棱体,棱体顶面高程272. 0m,其上设浆砌石灌溉过水涵｡大坝上游在272m高程以上坝面采用干砌石护砌｡根据历史资料介绍,心墙顶宽4m､最大底宽21m､顶高程298. 0m｡溢洪道:溢洪道位于大坝的左坝头｡进口控制段为宽顶堰,原设计堰顶高程294.0m.顶宽25.0m.因施工误差,实测现状堰顶高程294. 4m.顶宽24. 2m｡根据实测地形图,现状溢洪道全长232.0m,分进水渠､控制段､泄槽段｡其中泄槽段有六级陡坡,一级陡坡后有消力池,五级陡坡前端有西干渡槽跨过｡放水隧洞:放水隧洞位于大坝右端｡由进口段､竖井段､出口段组成,洞身纵向长度160. 0m,进口底高程265.5m,除进､出口采用钢筋砼衬砌(约4m)外,其它部位均没有衬砌,洞身为城门洞形,断面尺寸为2.0m×2 6m,矢高0.85m｡中间竖井控制段设平板闸门,出口设Φ0.5m放空间闸门｡放空闸门前用Φ0.6m斜卧管分岔接电站,电站尾水八排水棱体顶灌溉渠｡响水岩水库除险加固工程I期施工主要内容为:①大坝加固工程｡其中大坝防渗包括坝体高压旋喷防渗墙､坝基帷幕灌浆;坝面整治主要为新建坝顶砼路面｡②放水隧洞加固工程｡包括隧洞全线钢筋砼衬砌;竖井结构改造:更换检修闸门及启闭机､出口闸阀和引水斜卧管等金属结构和机电设备｡1.2工程地点响水岩水库位于长江流域皖河水系长河支流店前河上游,工程座落在岳西县白帽镇西南12km南庄村｡1.3工程内容本次大坝高压摆喷灌浆合同工程量:高喷钻孔为4757m,高喷灌浆为4757m;整个高压摆喷防渗墙共分为一个分部工程;高压旋喷防渗工程(桩号0+006~0+160)｡设计采用水泥高压旋喷灌浆进行防渗处理,方案布置:自坝顶轴线方向布置高压喷射灌浆防渗墙,旋喷防渗墙墙顶高程取297.0m,设计采用单排旋喷墙体,根据先导孔成果孔深部位采用双排防渗墙体,孔距1.0m,墙底伸入基岩内不少于1.0m｡高压摆喷采用三管法,分二序施工,喷射浆液采用纯水泥浆｡要求形成的墙体渗透系数不应大于1×10-6cm/s ｡根据高喷灌浆有关施工规范和设计设计要求,在进行高喷防渗施工前,进行高喷灌浆围井试验;从2009年11月23日开始钻孔施工,于11月24日开始高喷灌浆,10月25日完成全部试验工作,然后进行开挖检查和取样试验｡2 施工准备2.1 高喷施工作业平台本工程大坝坝顶宽7m,高喷灌浆作业直接在坝顶中心线上进行｡2.2 施工措施计划2009年12月15日已完成高喷灌浆试验｡2009年12月至2010年2月底两个半月完成高喷灌浆工程｡高压喷射注浆防渗墙工程开工前,提交一份包括下列内容的施工措施计划,报送监理人审批｡2.2.1 防渗墙坝段地质复勘工作计划(结合利用帷幕灌浆先导孔钻孔检测地层结构､基岩面高程);2.2.2 防渗墙分段布置图,施工先大坝左岸开始向右岸桩号推进;2.2.3 钻喷设备和辅助设施布置;2.2.4 钻孔及喷射注浆技术和方法､施工设备及其特性参数;2.2.5 墙体喷射注浆质量控制及检查方法;2.2.6 废浆利用原大坝被坡面排水沟直接排放到大坝下游一空地上;2.2.7 施工进度计划｡3 施工设备的选择选择三管法高压旋喷施工设备,喷管直径Φ91mm,高压水泵为3XB,高压台车为CP-50型,高喷钻孔采用XY-2型钻机成孔｡4 高喷灌浆材料4.1 水泥:高压喷射浆液采用42.5级海螺牌普通硅酸盐水泥拌制｡4.2 水:高压喷射浆液拌和用的水从水库抽取｡4.3 掺和料和外加剂:已通过试验本工程不需要其他掺和料和外加剂｡4.4 浆液存放时间:拌制的浆液及时使用,存放时间不宜超过2~3小时,超时存放按降低标号使用或按废浆处理｡5 高喷防渗的施工顺序及施工工艺5.1 施工顺序:为满足工期要求,高喷先施工大坝左岸,后向右岸推进直至施工完毕｡5.2 施工工艺:详见施工工艺流程图｡图5.1 施工工艺流程图6 施工方法6.1 定位放线:由控制桩用经纬仪测试高喷轴线,用钢尺确定每个高喷孔的孔位｡6.2 钻机造孔:选用XY-200型钻机,钻孔孔径Φ130mm｡坝身土层使用泥浆固壁造孔,鱼尾钻头;坝基砾石层使用泥浆固壁成孔,合金弹簧钻头;基岩采用金刚石钻头成孔｡6.3 制浆:采用自制搅拌机制浆,在储浆桶安装低速搅拌轴搅拌,防止水泥浆沉淀｡6.4 喷射灌浆:喷管为Φ91钢管,高压水泵为3D-2及3XB｡空压机为VF-6/7-A,高喷台2车为CP-50型,喷射灌浆的各种参数由试验确定｡6.5 孔口回填补浆及封孔:喷灌结束后,可利用部分回浆或搅拌机制的浆液向喷射孔内补充浆液以消除凹穴｡7 质量要求≥1Mpa;7.1 成墙的质量要求:采用三管法高压旋喷造防渗墙,且满足:①抗压强度R28②墙体渗透系数K≤1×10-5/s ｡7.2 施工过程的质量要求:7.2.1孔位偏差小于3cm;7.2.2钻孔偏斜度小于1.0%;7.2.3材料水泥:采用普通硅酸盐水泥水泥标号42.5级｡浆液比重:浆液比重要求在1.55~1.65g/cm3｡7.2.4高喷参数满足设计要求(见表7.2.4)｡表7.2.4 高压摆喷灌浆工艺参数值(三管法)8 高喷灌浆质量控制措施高压喷射注浆应自下而上进行,注浆过程中做到:8.1 高压注浆设备的额定压力和注浆量应符合施工图纸要求,并确保管路系统的畅通和密封,高压水管､浆管均采用钢丝编织胶管｡8.2 风､水､浆均应连续输送,水泥浆液的高压喷射作业不得停喷或中断｡8.3 三重管机具试运转时的高压水泵泵压不低于38Mpa,空压机风压保持0.75Mpa左右,泥浆泵泵压保持0.8Mpa左右｡8.4 水泥浆液应进行严格的过滤,防止喷射作业时堵塞,并按监理人指示定期测试水泥浆液密度,浆液密度不应小于 1.55g/cm3;由施工员用比重称测试,当施工中浆液密度小于1.55g/cm3时,立即停止喷注,并调整至正常范围后,方可继续喷射｡8.5 因故停喷后重新恢复施工前,将喷头下放不小于50cm,采取重叠搭接喷射处理后,方可继续向上提升及喷射注浆,并应记录中断深度和时间｡停机超过3h时,则对泵体输浆管路进行清洗后方可继续施工｡8.6 施工过程中,经常检查泥浆(水)泵的压力､浆液流量､空压机的风压和风量､钻机转速､提升速度及耗浆量｡当冒浆量超过注浆量20%或完全不冒浆时,应按下列方法处理: 当孔内严重漏浆时:①降低喷管提升速度或停止提升;②降低高压泵水压力､流量进行原地喷浆;③加大浆液浓度,浆液中加速凝剂;④向孔内填细砂｡在供浆正常情况下,当孔口回浆密度变小,应加大进浆密度或进浆量｡如地下水较丰富,可适当减小风量或降低风压｡8.7 喷射作业完成后,连续将冒浆回灌至孔内,或在喷射孔内进行静压充填灌浆,直到浆液面稳定为止｡9 质量检查及验收9.1 质量检验按照设计图纸文件要求或监理人员指示,对施工作业过程中及完工后的高喷防渗墙体质量进行检验｡9.2 高压喷射注浆作业前,会同监理进行以下项目的质量检查和验收;9.2.1 桩位的现场放样成果;9.2.2 材料试验成果;9.3 高压喷射注浆作业过程中进行以下项目的质量检查和验收｡9.3.1 喷射插管插入深度或高程;9.3.2 现场高压喷射注浆试验成果;9.3.3 高压喷射作业的工艺检验;9.4 高压喷射注浆施工结束后,按施工图纸规定及监理的指示要求进行以下项目的质量检查和验收:9.4.1 高压喷射注浆桩(孔)的平面位置;9.4.2 高压喷射注浆防渗墙的墙体垂直度､连续性､均匀性和搭接程度(相互搭接､与心墙搭接､与基岩搭接);9.4.3 高压喷射注浆固结体的强度､透水性｡高压喷射注浆固结体及防渗墙整体的质量检验应按施工图纸的要求选用注水试验和围井试验等方法,并符合《水电水利工程高压喷射灌浆技术规范》DL/T5200-2004的规定｡10 施工计划10.1 施工进度计划根据招标文件对总工期及分项工程进度要求,高压旋喷防渗工程(0+006~0+160)项目计划75天完成｡10.2 施工设备计划按上述进度计划,所需配备的机械设备见表10.1｡表10.1 主要机械设备表(包括主要检测设备)10.3 劳动力计划按上述进度计划､机械设备配置及每日三班作业制劳动组合,所需的劳动力见表10.2表10.2 劳动力计划表。

高压喷射灌浆防渗墙施工技术

物覆盖，基岩露头，内出露及钻探揭露地层主要为滹无区沱系、生界第四系地层。、物，土、新冲洪积壤砂壤土、质粉壤土、淤积质粉质壤土相问成层，厚度不均，约为３～．５
２。ｍ。透系数为１０１１￣Ｏ０Ｏ渗．ｘＯ．ｌ％ｍ／，５Ｏｓ砂砾石层处丁
Ｏ４－
高喷防渗墙试验场地选右岸共６根桩。１天后开挖５
一
定深度进行桩体外观检查，量桩径，测同时在桩体上取
转速（ｎ）
提升速度（ｎｍｉｃｄｎ）土
２２
层２０１０１８８
２２
２０ｌ０１９９
数分别为６８ｘ０７Ｉｓ１１１ｒｓ和９２ｘＯ８Ｉｓ．８１ — ｒ／、． × ０ｒｃ１６ｄ．ｌ－ｎ。５ｃ／均满足设汁要求的１ｌ％ｍ／。Ｏｘｓ
壤土、砂壤土、质壤土、粉淤积质粉质壤土相间成层，
流量（／）１ｉ
０２０３．－．
１００
ቤተ መጻሕፍቲ ባይዱ
Ｏ２．
１００
０３．
ｌＯ２
Ｏ２．５
ｌＯ１
浆液比重（，）１５ｇｃ．冒浆￣Ｎ（／ｍＬｇｃ）１２－
孔距（ｍ）０４．
１０．５１．２
采用了单管旋喷注浆法。施工中要做好现场试验、质条件勘察。控制提升速度及中途停喷孔的搭接长度是确保墙地

水工建筑物防渗工程高压喷射灌浆技术规范

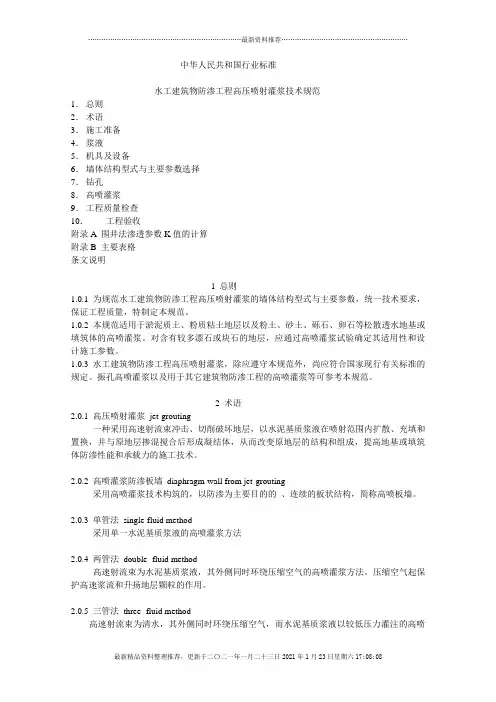

水工建筑物防渗工程高压喷射灌浆技术规范12中华人民共和国行业标准水工建筑物防渗工程高压喷射灌浆技术规范1．总则2．术语3．施工准备4．浆液5．机具及设备6．墙体结构型式与主要参数选择7．钻孔8．高喷灌浆9．工程质量检查10．工程验收附录A 围井法渗透参数K值的计算附录B 主要表格条文说明1 总则1.0.1 为规范水工建筑物防渗工程高压喷射灌浆的墙体结构型式与主要参数,统一技术要求,保证工程质量,特制定本规范。
