心电图诊断指南来源：2015（实用心电图诊断学）一、正常心电图1.心律：（1）基本心律：窦性或异位。
（2）窦性心律最基本条件PV5，PV6直立，PavR倒置。
2.心率：大于3大格小于5大格（1格300，2格150，3格100，4格75，5格50），房颤时计算平均心室率（小格为0.04s）3.P波：（1）正常圆钝。
（2）正常肢导<0.25mv，胸导<0.2mv。
（3）正常<0.12s。
4.P-R间期：正常为0.12－0.20s。
5.QRS波群：（1）时间为0.06－0.10s。
（2）电压：Q<1/4R，主要分析V1，V5。
RV1<1.0mv，RV5<2.5mv。
（3）胸导V1-V6，R波逐渐增高，S波逐渐减少，V1：R/S<1，V5R/S>1。
（5）RV5+SV1<4.0mv（成年男子），<3.5（成年女子）；RV1+SV5<1.05mv。
6.S-T段：（1）时间为0.05－0.15s。
（2）移位：以j点后0.06－0.08s为准，以P-R段为基线，需结合形态分析。
上移：正常V1-V2<0.3mv，V3<0.5mv，其余导联<0.1mv；下移：正常各导联主要均应<0.05mv。
R波占优势导联T波直立，振幅>R/10。
常异常7.T波：主要分析R波占优势的导联，肢导联主要看I、II，胸导主要看V4.V5.V6，正时T波表现为低平、平坦、双向或倒置。
8.Q-T间期：与心率快慢有关，正常值应根据相应的心率校正（0.32－0.44s）。
9.U波：V2，V3清楚，U与T方向相同，U<T，U<0.2mv。
10.正常窦性心律：（1）存在窦性P波，即PV5，V6直立，PavR倒置。
（2）P-R间期为0.12－0.20s。
（3）P-R间期差<0.12s。
（4）频率为60－100次/分。
11.窦性心动过速：窦性心率频率>100次/分。
心电图基础知识与诊断书写
心电图基础知识与诊断书写一、正常心电图1、正常心电图必须保证心电图的图面及各项参数都属正常范围内，如参数有偏差应纠正。
2、正常心电图电轴掌握在-30 度~90度范围内。
3、窦性心律P-P间期互差<=160ms时应直接诊断为正常心电图。
当P-P间期互差>=160ms，<=200ms时（1）无须与其他窦性心律失常相鉴别时，在诊断窦性心律不齐时请加诊断“心电图属正常范围内”。
（2）如需与其他窦性或房性心律失常相鉴别时，直接诊断窦性心律不齐。
二、电轴偏移：1、电轴左偏：-30°~-90°：I 导联主波向上，III 导联主波向下，II 导联R/S<1。
2、电轴右偏：90°~180°：I 导联主波向下，III导联主波向上。
3、电轴极度右偏：180°~270°（-90°~ -180°）：I，III导联主波均向下。
（SISIISIII 现象：I,II,III导联均呈R/S<1）。
4、六个肢体导联均呈R/S＝1，则其QRS 额面电轴为0°。
三、心脏转位：1、注意胸前电极安放位置的准确性。
2、逆钟向转位：V1导联R/S>1，或V1R/S<1，但V2导联R/S>1；如V1导联R/S<1，V2导联R/S=1时，不要下此诊断。
3、顺钟向转位：参考导联为V5。
当V5 或V6 导联R/S<1，V1呈QS 或rS时再作诊断。
四、低电压：1、肢体导联低电压：所有肢体导联电压均<5mm.，只要有1个导联的电压达到5mm 就不作此诊断。
2、胸导联低电压：胸前导联电压<8mm。
如果V1-V4 导联电压正常，仅V5-V6导联电压低于8mm，应作左胸导联低电压诊断，以提醒临床可能出现的左胸腔或胸壁病变。
3、全导联低电压：符合上述两条标准。
五、短P-R间期：1、只要有1个导联的P-R间期达到120ms 就不下此诊断2、P-R间期<120ms，QRS异常，应分别诊断。
心电图诊断标准
常见异常心电图诊断标准一. 心肌梗塞1.基本图形：①坏死Q波，时间＞0.04秒，深度＞1/4R。
②损伤性ST段抬高，弓背向上。
③缺血性T波改变。
2.心电图演变过程：起病数小时之内，可无异常或仅出现高耸T波。
起病数小时之后，ST段明显抬高呈弓背向上，ST段与T波融合形成单向曲线。
数小时至两天左右，出现病理性Q波，此为急性期改变，病理性Q波永久存在（偶可见Q波消失）。
抬高的ST段可持续数天至两周左右后，恢复至基线水平，T波可以低平或倒置，此为亚急性期的改变。
起病数周数月之后，T波呈V行倒置，倒置的T波可永久存在，或在数月至数年后恢复正常。
3.心电图定位：二. 慢性冠状动脉供血不足心电图表现1. T波变化，最早TV1＞TV5，然后T波低平（T＜1/10R)、双向、甚至倒置（QRS波群不以R为主可以倒置，如Ⅲ,AVR,V3R,V1，V2可倒置）。
2. ST段下移超过0.05mv（除AVR）。
3. 出现心律失常，传导阻滞。
4. QT间期延长（正常心率者QT间期0.36~0.44秒）。
三. 房性早搏：1. 提早出现房性P’波，形态与窦性不同。
P’-R间期≥0.12秒。
2. 房性P’波之后有正常形态的QRS波群，T波与QRS波的主波一致。
3. 不完全代偿间歇。
四. 交界区早搏1. 提前出现的QRS波群，形态基本正常。
2. P’波有三种可能：①先有逆行P’波（即倒置的P波），再有QRS波群，但此P’-R间期＜0.12秒②先有QRS波群然后有逆行P’波，此R’-P间期＜0.20秒③只有QRS波群而无P’波。
3. 交界区早搏的T波与QRS波群主波一致。
4. 完全代偿间歇。
五. 室性早搏1. 提早出现宽大畸形的QRS波群，前无P波。
2. QRS波群时间≥0.12秒。
.3. T波与QRS波群主波方向相反。
4. 完全代偿间歇。
六. 阵发性室上性心动过速1. 相当于一系列连续很快的房性早搏或交界区早搏（3个或3个以上），频率大多数为15 0~250次/分，节律一般绝对规则。
心电图分析方法

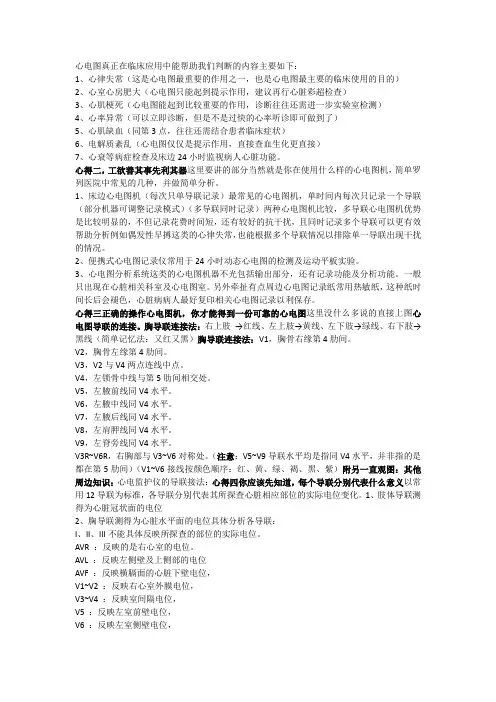

心电图真正在临床应用中能帮助我们判断的内容主要如下：1、心律失常（这是心电图最重要的作用之一，也是心电图最主要的临床使用的目的）2、心室心房肥大（心电图只能起到提示作用，建议再行心脏彩超检查）3、心肌梗死（心电图能起到比较重要的作用，诊断往往还需进一步实验室检测）4、心率异常（可以立即诊断，但是不是过快的心率听诊即可做到了）5、心肌缺血（同第3点，往往还需结合患者临床症状）6、电解质紊乱（心电图仅仅是提示作用，直接查血生化更直接）7、心衰等病症检查及床边24小时监视病人心脏功能。
心得二，工欲善其事先利其器这里要讲的部分当然就是你在使用什么样的心电图机，简单罗列医院中常见的几种，并做简单分析。
1、床边心电图机（每次只单导联记录）最常见的心电图机，单时间内每次只记录一个导联（部分机器可调整记录模式）（多导联同时记录）两种心电图机比较，多导联心电图机优势是比较明显的，不但记录花费时间短，还有较好的抗干扰，且同时记录多个导联可以更有效帮助分析例如偶发性早搏这类的心律失常，也能根据多个导联情况以排除单一导联出现干扰的情况。
2、便携式心电图记录仪常用于24小时动态心电图的检测及运动平板实验。
3、心电图分析系统这类的心电图机器不光包括输出部分，还有记录功能及分析功能。
一般只出现在心脏相关科室及心电图室。
另外牵扯有点周边心电图记录纸常用热敏纸，这种纸时间长后会褪色，心脏病病人最好复印相关心电图记录以利保存。
心得三正确的操作心电图机，你才能得到一份可靠的心电图这里没什么多说的直接上图心电图导联的连接。
胸导联连接法：右上肢→红线、左上肢→黄线、左下肢→绿线、右下肢→黑线（简单记忆法：又红又黑）胸导联连接法：V1，胸骨右缘第4肋间。
V2，胸骨左缘第4肋间。
V3，V2与V4两点连线中点。
V4，左锁骨中线与第5肋间相交处。
V5，左腋前线同V4水平。
V6，左腋中线同V4水平。
V7，左腋后线同V4水平。
V8，左肩胛线同V4水平。
心电图诊断及解析13
患者男，70岁，因胸闷、心悸来院就诊，图为其体检心电图。
诊断：解析：结论:1.窦性心动过缓2.房性早搏3.3.T波异常分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联直立向上，avR导联向下，且P-P间期大于5大格，即心律小于60次/分钟，由此判定其为窦性心动过缓；各导联第2、5个P波提前出现，形态与正常窦性P波不同，其后有QRS波群且代偿不完全，由此判定其为房性早搏；T波在Ⅰ、avL、V4-V6呈低平，由此判定其为T波异常。
患者男，58岁，因胸闷、心悸来院就诊，图为其体检心电图。
诊断：解析：结论：1.窦性心律2.二度一型房室传导阻滞分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联直立向上，avR导联向下，由此判定其为窦性心律，并且PR间期逐渐延长，直到P波下传受到阻碍，出现QRS波脱漏，脱漏后PR间期又缩短，之后又逐渐延长，直至QRS波群脱漏，如此周而复始地出现，由此判定其为二度一型房室传导阻滞患者男，55岁，因剧烈胸痛来院就诊，有心房颤动病史，图为其体检心电图。
诊断：解析：结论：1.心房颤动2.2.三度房室传导阻滞3.3.非阵发性室性心动过速4.4.ST-T异常分析：如图所示，各导联P波消失，取而代之以f波，结合病史，由此判断患者为心房颤动；QRS波群频率整齐，由此判定其发生了三度房室传导阻滞，R-R间期匀齐且QRS波群形态宽大畸形，且频率较快，由此判定其发生了非阵发性室性心动过速；ST段在Ⅰ、avL下移大于0.05mV，T波在Ⅰ、Ⅱ、aVF、V4-V6呈倒置，由此判断其为ST-T异常，且ST段在avR导联呈明显上抬，由此判断其很可能发生了冠状动脉左主干闭塞，需要立刻处理。
患者女，56岁，图为其正常体检心电图。
诊断：解析：结论：1.窦性心律 2.二度二型窦房传导阻滞分析：如图所示，P波在Ⅰ、Ⅱ、aVF、V4-V6导联向上，avR导联向下，由此判定其为窦性心律；且在规律的窦性P-P间隙中突然出现一个长间隙，且长间隙为正常窦性P-P间隙长度的2倍，由此判定其为二度二型窦房阻滞。
执业医师考试--心电图判读简要
心电图判读简要第1节正常心电图1. 平均心电轴的常规测量方法？通常可根据肢体Ⅰ、Ⅲ导联QRS波群的主波方向，以估测心电抽的大致方位：若I、Ⅲ导联QRS 波的主波均为正向波，则可推断为正常心电轴（0一90度）；若I导联出现较深的负向波，则属心电轴有偏；若Ⅲ导联出现较深的负向波，则属心电轴左（上）偏。
此处，还可改变取其他二个互相直交的导联，例如I导联与aVF导联以判定之，其结果大致相仿，但并不完全相同。
为了获得较精确的检测结果，尚可采取下述方法以判定心电轴。
①作图法：可以根据I、Ⅲ导联QRS 波群的波幅的实测结果（正向与负向波的代数和），用作图法根据I、Ⅲ导联的相应幅度处分别作两垂直线相交，即可测得额面平均心电轴角度。
②查表法：较作图法更为简便的方法是按I导联及Ⅲ导联正负波幅值代数和的二个数值，从一专用的心电轴表中直接查得相应的额面心电轴。
2. T波的意义。
波型特点及正常值？代表快速心室复极时的电位改变，是ST段后出现的一个圆钝较大且占时较长的波。
正常值（1）方向：在正常情况下，T波的方向大多和QRS主波的方向一致，在Ⅰ、ⅡV4一V 6导联向上，aVR 向下，Ⅲ、aVL、aVF、Vl—V3导联可以向上、双向或向下，但若Vl的T波向上，则V 2一V 6导联就不应再向下。
（2）振幅：在正常情况下，除Ⅲ、avL、avF、V1—V3导联外，T波的振幅不应低于同导联R波的1／l0.T波高度在胸导联有时可高达1.2—1.5mV而尚属正常。
3. P-R间期的意义及正常值？P—R问期为0.12-0.20s.在幼儿及心动过速的情况下，P—R间期相应缩短，在老年人及心动过缓的倩况下，P—R间期可略延长，但不超过0.22s.P—R间期包括激动通过结间束，加上激动通过房室交界区及希氏束的时间。
若P—R间期增长而P 波并不增宽（在0.11s以内），便表示激动在房室结及房室束中有过长的停滞。
在正常的心率下，成年人的P—R间期一般是在0.12s至0.20s之间。
心电图诊断与鉴别诊断基础PPT课件
头痛，眩晕，耳鸣，复视，听力减退 ，周围神经炎，嗜睡，烦躁不安，因 神经肌肉应激性增加而致震颤，严重 者谵妄，抽搐，昏迷等。
循环系统症状
各种心律失常均有发生，以室性期前 收缩最多见，其次为房室传导阻滞， 阵发性或加速性交界区心动过速，阵 发性房性心动过速伴房室传导阻滞， 室性心动过速，窦性停搏，心室颤动 等。儿童中心律失常比其他反应多见 ，但室性心律失常比成人少见。新生 儿可有P－R间期延长。
风湿性心脏病二尖瓣狭窄时心电图表现
1 2 3
二尖瓣型P波
P波宽度>0.12秒，伴切迹，提示左心房扩大。
右心室肥厚
由于二尖瓣狭窄导致肺动脉高压，进而引起右心 室肥厚，心电图表现为RV1+SV5>1.05mV， R/S>1，心电轴右偏等。
心房颤动
风湿性心脏病二尖瓣狭窄患者易发生心房颤动， 心电图表现为P波消失，代之以频率约350～600 次/分的f波。
药物和电解质紊乱对心电图影 响分析
常见抗心律失常药物作用机制及心电图表现
钠通道阻滞剂
通过抑制心肌细胞膜的钠通道，降低心肌细胞兴奋性和传 导性，心电图可表现为心率减慢、QRS波增宽等。
β受体阻滞剂
通过阻断β受体，抑制交感神经活性，减慢心率，降低心 肌耗氧量，心电图可表现为心率减慢、PR间期延长等。
钾通道阻滞剂
环境干扰
远离电磁干扰源，如手机、电源线等，确保记录 环境安静、整洁。
肌肉干扰
指导患者放松肌肉，避免紧张或运动引起的肌电 干扰。
基线漂移
调整基线稳定，避免呼吸或身体移动引起的基线 漂移。
正确选择导联以提高诊断准确性
常规导联
熟练掌握12导联心电图记录方法，了解各导联对应的心脏部位及电 生理特点。
疾病状态下的异常心电图波形解读与诊断
疾病状态下的异常心电图波形解读与诊断在疾病状态下，心电图波形的异常表现对于医生来说是诊断和判断病情的重要依据。
本文将以不同的疾病状态为例，探讨与心电图相关的异常波形解读与诊断。
1. 心肌梗死：心肌梗死是冠心病的重要并发症，通常伴随着异常的心电图表现。
常见的心肌梗死心电图改变包括ST段抬高和Q波增宽。
当导联V1-V6出现Q波时，尤其是QRS波群时间超过0.04秒且振幅超过导联R波振幅的1/3时，提示心肌梗死的存在。
ST段抬高在梗死区域的导联上通常表现为持续抬高，持续时间大于20分钟，伴有相应导联的T波倒置，这种改变提示心肌梗死的存在。
2. 心房颤动：心房颤动是常见的心律失常，其心电图表现特点是P波消失，取而代之的是基本不规则的f波，称为无规律心房颤动波。
在心房颤动波的基础上，心室继发不规则收缩，显现为无规律的QRS波群。
此外，由于心房颤动引起心室率快而不规律，导致心室收缩不充分，可出现心室肥厚、心力衰竭等。
3. 心室颤动：心室颤动是一种严重的心律失常，其心电图表现为极度不规则、低电压的心室波形，没有明显的P波、QRS波群和T波。
心室颤动时，心室呈现高度不协调的快速振动，无法有效地泵血，是一种危及生命的状况。
心室颤动的紧急处理是电除颤。
4. 心室早搏：心室早搏指的是起源于心室的异常搏动，其心电图表现是QRS波群宽大畸形，形态与窦性搏动有明显不同。
心室早搏常见的心电图特征包括：QRS波群时间＞0.12秒，呈宽大畸形，ST段和T波的形态和方向与窦性搏动不一致。
心室早搏可能由多种因素引发，如电解质紊乱、心肌缺血等。
5. 慢性心力衰竭：慢性心力衰竭患者在心电图上的常见表现是QRS波群宽度增加（＞0.12秒），代表心室传导延迟，这是由于心室分支传导系统受到病变的影响导致的。
此外，由于左室扩大以及心室肥厚，可出现ST段压低或巨高T波，表明心肌供血不足，进而发生心绞痛或心肌梗死。
6. 瓣膜病变：瓣膜病变是指由于先天性异常、感染或退变等原因引起的心脏瓣膜结构和功能的异常改变。
常见心电图诊断与临床
常见心电图诊断与临床
常见心电图的诊断与临床
心脏的传导系统
心肌细胞的5种类型与3种功能
窦房结
房室结
希-浦氏系统
心房肌
心室肌
起搏功能
收缩功能
传导功能
正常窦性心律
窦性P波：Ⅰ、Ⅱ、avF导联直立,avR导联倒置 心率：60~100次/分 P-R间期 0.12～0.20 s P-P间期互差＜0.12 室内传导正常：即QRS时限在肢导联≤0.1s,胸导联≤0.11s
临床意义与治疗
药物：抑制折返回路的前向与逆向传导,首选腺苷,次选异搏定,其他可选用心律平、胺典酮或洋地黄药物,适用于临时中止心动过速发作 导管射频消融术：是根治性方法,应作为首选 外科手术：适用于伴有心脏疾病需行心脏手术者 有血流动力学障碍时：首选电复律
室性心动过速
发生机制：主要是折返激动引起
室性心动过速
窦性心动过缓
窦性P波 心率<60次/分 P-R间期≥0.12秒 常伴窦性心律不齐
窦性心动过缓
窦缓的临床意义
病因： 生理性：运动员、睡眠状态 病理性：中枢性、药物、全身代谢性疾病、电解质、心源性 处理原则： 无症状时动态观察 有症状时药物提高心率或起搏治疗
窦性停搏
室速的诊断
重点是寻找室房分离 VT时占60～75％ 描记12导联心电图 长条记录最易显露P波导联 V1或下壁导联 的心电图 逆行P波数量少于QRS数量 ST-T形态的不规整提示室房分离 寻找心室夺获和室性融合波 食管导联心电图
终止室速发作
伴血流动力学障碍时：直流电复律 伴心肌缺血时：利多卡因或普鲁卡因胺 洋地黄中毒时：停用洋地黄,并用利多卡因、补钾
室扑 心室停搏 室颤
正常心电图5条判断标准
心源性猝死进贤县人民医院医务科谭映辉猝死主要来自于哪些疾病?内因是指人的主要器官有潜在疾病(高龄，肥胖，糖尿病，广泛冠状动脉病变及高血压、心脏骤停、急性心力衰竭、休克、急性呼吸衰竭、急性肝功能衰竭或肾功能衰竭，以及脑死亡等均可因左心室负荷增加，而致左室肥厚，它不仅易患慢性复杂心律失常，亦是猝死的高危因素。
)、暴发疾病或异常体质和过敏体质而言。
猝死约占全部急性死亡半数；占所有自然性死亡的10%~15%。
对成年人来说，由于心血管系统疾病引起的猝死占首位，其次为呼吸系统疾病及中枢神经系统疾病；小儿则以呼吸系统疾病占绝大多数。
诱因猝死可发生在谈笑、看电影、听故事、吵架、饮酒、吃饭、大小便、洗澡、行路、乘车、劳动、吸烟、睡眠等各种情况下；1、冠心病是心性猝死中最常见的病因。
有多支冠状动脉严重受累，小冠状动脉有弥漫性的增生性病变，冠状动脉内有新鲜血栓形成，急性心肌梗塞的最早1小时内，或有精神诱发因素；如过度紧张，悲伤、恐惧等情况时均有较高的猝死发病率。
2、心肌炎病变除有心肌细胞水肿、坏死外，侵犯传导系统可引起严重心律失常，侵犯冠状动脉引起管腔狭窄和缺血，重症心肌炎时可有心肌弥漫性病变，导致心源性休克和猝死。
3、原发性心肌病有心肌肥大、心肌纤维增生、疤痕形成，病变以侵犯心室为主，也可累及心脏传导系统，室性心律失常发生率高，且本病易发生心衰，洋地黄应用较多，由于心肌变性、疤痕等改变，对洋地黄耐受性减低，易发生洋地黄中毒性心律失常，至多源性室性早搏、室速、室颤致猝死。
肥厚性心肌病半数以上猝死发生于20岁以前，但亦可发生于任何年龄，室间隔肥厚≥25mm者猝死的危险性增加。
4、风湿性心脏病主动脉瓣狭窄病人约25％可致猝死，可能与冠状动脉供血不足致室颤，心脏传导阻滞、心脑缺血综合征有关。
5、QT间期延长综合征包括先天性耳聋、QT间期延长、晕厥发作，易发生猝死。
继发性者常见原因为低血钾、奎尼丁、胺碘酮药物影响、QT间期延长，致易损期延长，室性早搏落在易损期易折返形成扭转性室性心动过速。
