无线遥控技术及其在起重机上的应用
在科学技术不段发展的今天,无线遥控技术应用已经十分广泛,大到人造卫星,小到家用的空调器、电视机、音响等都使用遥控技术来进行操作。遥控技术的发展被认为是一种现代化的标志,它可以充分使人从繁杂的体力劳动中解放出来,随心所欲地从远距离进行控制,如:电视机的遥控可以使人随意地躺坐来变换喜欢的电视节目,使人享受充分的休息。遥控技术的发展使人们享受着科学的魅力。由于遥控技术可以减低劳动强度、提高劳动生产率及提高作业的安全性等方面起着积极的作用,在工业自动化控制中的遥控技术的应用已愈来愈被人们重视。
日常生活中我们使用的无线遥控发射方式多数为红外线型,因其成本低,易于人们接受。但由于该控制方式受发射距离、方向和条件的限制,局限性较大,应用在工业无线控制领域就显不足。而目前广泛用于工业无线控制领域的遥控装置,主流是以无线信号进行传输的方式。

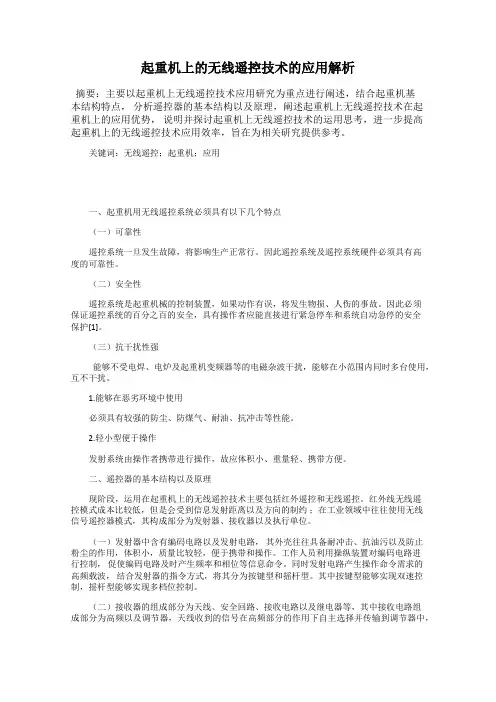

以下就起重机用无线遥控系统自身特点、发展概况、使用优势和遥控系统分类进行简单介绍。(一)起重机用无线遥控系统必须具有以下几个特点:
1.可靠性。遥控系统一旦发生故障,将影响生产正常运行。因此其系统及系统的硬件必须具有高度的可靠性。
2.安全性。遥控系统是起重机械的控制装置,如果动作有误,将发生物损、人伤的事故。因此必须保证遥控系统的百分之百的安全,具有操作者应能直接进行紧急停车和系统自动急停的安全保护。
3.抗干扰性强。能够不受电焊、电炉及起重机变频器等的电磁杂波干扰,能够在小范围内同时多台使用,互不干扰。
4.能在恶劣环境中使用。必须具有较强的防尘、防煤气、耐油、抗冲击等性能。
5.轻小型便于操作。发射系统由操作者携带进行操作,故应体积小、重量轻、携带方便。
(二)起重机用无线遥控系统的发展概况:
1.50年代,各类工业用遥控系统在欧美开始出现。
2.60年代,以德国HBC为代表的遥控制造商开发了专用于起重机控制的遥控系统,被认为是企业减少劳动力、实现自动化控制的良好途径。当时欧洲的制造业、建筑业等人手不足的现象越来越严重,遥控系统的使用渐渐引起了人们的重视。
最初研制的遥控系统的通信方式为频分制周期传送方式,即每个操作指令要配置一个频率信号。
3.70年代初,采用了与时分制周期传送方式并用的方法,增加了操作指令,并实现了设计、制造的标准化。
4.70年代末,采用了当时最先进的CMOS电路,研制出了周期循环数字方式的遥控系统,可靠性与安全性有了很大的提高。
5.80年代,采用了专用的集成电路,开发出了可靠性更高,可手持的遥控系统。
6.90年代初,采用了微处理器和大规模集成电路,使遥控系统的发展又上了一个新的台阶。
7.近年来,又研制出了具有自动跳频技术(即DECT技术)、自动频率管理技术(即AFM技术)和各类总线输出的遥控系统。
(三)起重机使用遥控系统具有以下几个优点:
1.节省人力
a.对于桥式、门式起重机及汽车起重机等装卸设备,其操作挂钩可由一人承担,操作者可直
视操作,不需要指挥。
b.对于工作效率低的起重机设备,一人可同时管理多台起重机设备。
c.可在起重机操纵同时,完成与其关连的输送带、加料器、搬运车等其它设备控制和管理。
2.提高工作效率
a.由于操作者与地面指挥由一人承担,操作者可自行判断,进行作业,提高了作业的准确性
及工作效率。
b.避免了过去操作人员与地面指挥之间的误解,适用于设备组装等精密安装作业。
c.省去了司机上、下起重机的所带来的诸多不便。
3. 环境安全的提高
在有毒气体、高温、多粉尘和危险的作业场地,可选择环境好、且安全的位置进行操作,操作者的人身安全得到保护,作业条件得到改善。
(四)起重机使用遥控系统的分类:
1.以控制方式分类:
a.实时控制系统,必须具备双CPU控制的遥控系统。
b.即时控制系统,仅有专用芯片,无CPU控制的遥控系统。
2.以操作方式分类:
a.按键式主要用于双速以下的简单控制,国内主要用于20t以下的行车和单梁电动葫芦。
b.摇杆式主要用于变频、调压等需要多档位控制,国内主要用于32t以上的行车控制。
3.以接收系统输出方式分类:
a.继电器输出:无源触点输出方式,触点容量一般为:220V 8A。
b.模拟量输出:标准输出为:0-5V、0-10V、4-20mA。
c.总线输出:CAN、Profibus-DP等。
4.以遥控系统频率控制方式分类:
a.不可调节式(固定式频点):主要用于相对固定的设备 -- 如行车等。
b.手动调节式(频选开关和钥匙开关调频):主要用于常年移动的设备 -- 如水泥泵车等。
c.自动调节式(DECT技术):主要用于港口等外来频率较多的区域 -- 如卸船机等
近年来中国经济持续稳定的高速发展,各大遥控系统制造商纷纷进入中国市场。经过国内十年优胜劣汰的市场选择,大致形成了以使用德国HBC产品和使用台湾禹鼎产品为代表的国内两大遥控用户群体。其中德国HBC以其优良品质和完善的服务体系,在国内占据了95%的高端市场的份额;台湾禹鼎以低廉的价格和广大的代理商机制,在国内占据了70%的低端市场的份额。下面以德国HBC遥控系统作为案例,介绍遥控系统在国内起重机的目前应用的状况。
德国HBC-radiomatic GmbH公司从事无线电技术已有近六十余年历史,曾于上世纪五十年代发明德国第一部无线电话机,六十年代率先研制出用于起重机械的无线遥控系统,半个世纪以来,HBC在工业无线遥控系统制造领域一直处于主导地位,为现代工业自动化做出了其应有的贡献。HBC率先采用的双挡按键(Two Step Push-Button)及摇杆(Joystick)操作方式,一直是行业沿用的标准。HBC一直是众多世界著名的起重机制造商的指定配套商,如目前在国内大家比较熟悉的:德马格、科尼、安博、法兰泰克等。
在中国,HBC为海希工业通讯设备公司(前身为英德康工业通讯),自1994年起即专业从事HBC工业无线遥控产品在大中国地区(中港台)的销售、技术服务及维修保养,公司拥有在HBC工作多年的专业技术人员,优秀的销售、维修团队,本着“先做人,后做事”的经营之道,竭诚为用户提供最具专业的服务。公司总部目前设立在上海,并在深圳、沈阳、重庆、北京、大连、鞍山、南京、济南、太原、武汉、杭州、兰州、本溪、石家庄设立了十四个办事处。
目前HBC遥控系统在国内的主要使用情况的领域为:钢铁、汽车、造纸、造船、有色金属、大型机床和变压器制造等行业。
1.钢铁行业
对于一个起重机制造商而言,往往能承接大吨位的冶金铸造吊是企业实力的象征。那么对于起重机的配套商,遥控系统使用于大吨位冶金铸造吊同样是树立品牌形象的业绩体现。目前国内现有大吨位冶金铸造吊使用的遥控系统均为HBC的产品。
较有代表性的为:
1.宝钢电炉分厂 -- 190t、100t各一台,起重机制造商,科尼,1996年使用至今;
2.新疆八一钢厂 -- 140t一台、110t二台,起重机制造商,太重, 1998年使用至今;
3.南钢电炉分厂 -- 160t铸造吊,起重机制造商:上起和太重,由于2003年底发生炉内爆炸
事故造成起重机操作人员伤亡,于2004年8月进行了遥控系统改造工作,目前效果良好,用户非
