铸铁铸件自动化制造设备操作流程铸铁铸件是一种常见的工业零部件，广泛应用于机械制造、汽车工业、建筑工程等领域。
为了提高生产效率和产品质量，自动化制造设备被广泛采用。
本文将介绍铸铁铸件自动化制造设备的操作流程，以帮助操作人员正确使用设备并提高生产效率。
一、设备准备1. 确保设备正常运行：检查设备的电源、润滑系统、传动系统等各个部位，确保设备没有异常情况。
2. 清理工作场地：清理铸铁铸件制造现场，移除杂物和障碍物，确保操作空间整洁。
3. 检查原材料：检查铸铁原材料的质量和数量，确保符合要求并充足。
二、操作步骤1. 设定设备参数：根据产品要求和工艺要求，设定设备的参数，如温度、压力、速度等。
2. 加载原材料：将铸铁原材料按照要求倒入设备中，注意保持操作安全和杂质的排除。
3. 控制设备运行：启动设备并监控运行状态，根据需要进行必要的操作调整。
4. 模具制备：根据产品的形状和尺寸，准备好相应的模具，并安装到设备上。
5. 浇注熔化铁水：将预先准备好的熔化铁水倒入模具中，确保铁水的温度和流动速度符合要求。
6. 等待冷却：等待熔化铁水在模具中冷却凝固，形成铸铁铸件。
7. 模具拆卸：待铸铁完全冷却后，将模具从设备上拆卸，取出铸件。
8. 检查和修整：对铸件进行外观检查和尺寸测量，如有需要进行修整和改善。
9. 清洁和包装：清洁铸件表面，并进行相应的包装和标识工作，以备后续使用。
三、设备维护1. 定期保养：根据设备的使用频率和工作强度，制定定期保养计划，包括润滑、清洁、紧固和更换易损件等。
2. 故障排除：如果设备出现故障或异常，立即停机排除故障，确保设备安全运行。
3. 更新升级：及时关注设备技术更新和升级，根据需要进行设备改造和替换，以提高生产效率和产品质量。
通过以上操作流程，铸铁铸件自动化制造设备可以实现高效、稳定的生产过程。
操作人员应熟练掌握设备操作规程和安全操作规范，加强设备维护，并持续关注技术发展，以不断提升生产水平和产品质量。
铸造工艺流程介绍

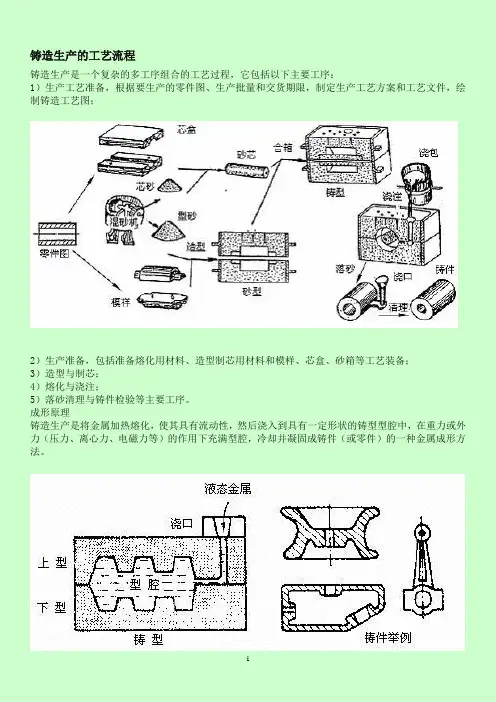

铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3）造型与制芯；4）熔化与浇注；5）落砂清理与铸件检验等主要工序。
成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件。
但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。
型砂的性能及组成1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。
2、型砂的组成型砂由原砂、粘接剂和附加物组成。
铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。
铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。
为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。
型砂结构，如图2所示。
图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。
与其它加工方法相比，铸造工艺具有以下特点：1）铸件可以不受金属材料、尺寸大小和重量的限制。
铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。
2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。
铸造工艺流程图

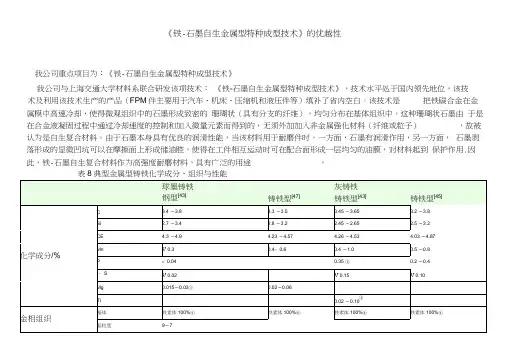

《铁-石墨自生金属型特种成型技术》的优越性我公司重点项目为：《铁-石墨自生金属型特种成型技术》我公司与上海交通大学材料系联合研发该项技术：《铁-石墨自生金属型特种成型技术》，技术水平处于国内领先地位，该技术及利用该技术生产的产品（FPM件主要用于汽车、机床、压缩机和液压件等）填补了省内空白。
该技术是把铁碳合金在金属模中高速冷却，使得微观组织中的石墨形成致密的珊瑚状（具有分支的纤维），均匀分布在基体组织中。
这种珊瑚状石墨由于是在合金液凝固过程中通过冷却速度的控制和加入微量元素而得到的，无须外加加入非金属强化材料（纤维或粒子），故被认为是自生复合材料。
由于石墨本身具有优良的润滑性能，当该材料用于耐磨件时，一方面，石墨有润滑作用，另一方面，石墨剥落形成的显微凹坑可以在摩擦面上形成储油腔，使得在工件相互运动时可在配合面形成一层均匀的油膜，对材料起到保护作用.因此，铁-石墨自生复合材料作为高强度耐磨材料，具有广泛的用途。
表8典型金属型铸铁化学成分、组织与性能注：1•表中化学成分含量百分数皆指质量分数。
2.净化球墨铸铁铁液，控制Ti、Pb、S、Mn、Cu等元素对金属型球铁质量也十分重要。
①Mg :高冷却速度（铜）型薄壁件低硫铁液加MgO.01%即可使石墨完全球化。
过高残Mg是造成多种金属型球墨铸铁件废、次品的主因。
②P:增加流动性，又可防热裂，有的加到 3.6%［53］。
还加Sb0.02%〜0.04%53］。
磷加于炉料中的效果比加于铁液中明显。
③Ti对灰铸铁可增加铁液过冷度，促进生成D型石墨。
低CE作用明显。
为保护机加工刀具Ti V 0.075%。
该技术的主要优越性及先进性体现为：环境与资源是当今世界的两个重大课题。
如何保护环境、节约资源是目前各国铸造工作者迫切追求的目标。
为了实现这一目标，人们提出了绿色集约化铸造（绿色材料环境材料）的概念。
所谓绿色集约化铸造是指铸造整个生产过程中应满足对环境无害、合理使用和节约自然资源、依靠科学技术得到最大的产出和效益等几个要求。
铸造工艺方案及工艺图示例PPT课件
整理版课件
9
(2)方案Ⅱ 沿底面分型，铸件全 部位于下箱，为铸出 110 mm凹槽必须采用 挖砂造型。
方案Ⅱ克服了方案工的 缺点，但轴孔内凸台 妨碍起模，必须采用 两个活块或下型芯。 当采用活块造型时， φ30 mm轴孔难以下芯。
整理版课件
10
(3)方案Ⅲ 沿110 mm凹槽底面分 型。
优缺点与方案Ⅱ类同， 仅是将挖砂造型改用 分模造型或假箱造型， 以适应不同的生产条 件。
该方案只需制造 一个圆柱形内孔 型芯，利于减少 制模费用。
整理版课件
15
(2)大批生产工艺方案
方案(2)所示，采用一个分模面、两箱造型，轴孔处于 中间的浇注位置。该方案造型操作简便，生产效率高，但增 加了四个形成Φ16 mm圆形凸台的1＃外型芯及一 个形成 长 方形凹坑的3＃外型芯，因而增加制造芯盒及造芯的费用。 但由于批量大，该费用均分到每个铸件上的成本就较低，因 而是合算的。
零件的铸造工艺图的制定及铸件图举例(一) 首先应综合考虑浇注位置和分型面的确定，1 加工余 量、2 起模斜度，3 砂芯的部位，要画出砂芯的位置、 形状和芯头。
整理版课件
2
整理版课件
3
上 下
收缩率 1%
Φ150 Φ70
全部 M15×4均布
110
Φ50
Φ100
整理版课件
4
Φ80
收缩率1%
Φ50
Φ200
产效率高。
整理版课件
27
车床刀架转盘：
整理版课件
28
整理版课件
29
整理版课件
30
整理版课件
31
整理版课件
32
整理版课件
33
第四节 综合分析举例 砂铸工艺设计综合分析举例
铸造流程图及特殊过程参数
附录2
生产流程图
■为特殊过程
工艺流程图
关键过程：配料 特殊过程：冶炼、热处理（有耐压、耐热等强度和
硬度要求）
一般包括下料配比、熔炼温度、成分化验等内容。
其中，下料配比直接影响产品的机械性能和化学成分，如果后续反馈达不到要求，必须根据记录修改配比；熔炼温度直接影响金相结构和流动性，是产生气孔、缩松和偏析的相关因素；成分化验是溶液出炉前的关键过程参数，它提供调整和最终保证质量的机会
热处理，包括回火、退火、除应力、淬火、调质和渗碳、氮化等表面处理。
进行热处理的零部件，通常都有强度、硬度、抗疲劳、耐磨损等要求，可以通过控制质变处理的过程参数达到。
热处理的过程参数比较规范，如加热温度，升温梯度、保温时间、降温覆盖梯度、出炉温度、淬火温度、回火温度、渗碳时间、氮化时间等。
这些参数多采用自动记录仪进行记录，可追溯性较好。
铸造工艺流程介绍
铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程，它包括以下主要工序：1）生产工艺准备，根据要生产的零件图、生产批量和交货期限，制定生产工艺方案和工艺文件，绘制铸造工艺图；2）生产准备，包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3）造型与制芯；4）熔化与浇注；5）落砂清理与铸件检验等主要工序。
成形原理铸造生产是将金属加热熔化，使其具有流动性，然后浇入到具有一定形状的铸型型腔中，在重力或外力（压力、离心力、电磁力等）的作用下充满型腔，冷却并凝固成铸件（或零件）的一种金属成形方法。
图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件。
但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求，直接作为零件使用。
型砂的性能及组成1、型砂的性能型砂（含芯砂）的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等。
2、型砂的组成型砂由原砂、粘接剂和附加物组成。
铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等。
铸造用粘接剂有粘土（普通粘土和膨润土）、水玻璃砂、树脂、合脂油和植物油等，分别称为粘土砂，水玻璃砂、树脂砂、合脂油砂和植物油砂等。
为了进一步提高型（芯）砂的某些性能，往往要在型（芯）砂中加入一些附加物，如煤份、锯末、纸浆等。
型砂结构，如图2所示。
图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一，尤其对于有些脆性金属或合金材料（如各种铸铁件、有色合金铸件等）的零件毛坯，铸造几乎是唯一的加工方法。
与其它加工方法相比，铸造工艺具有以下特点：1）铸件可以不受金属材料、尺寸大小和重量的限制。
铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克，大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米。
2）铸造可以生产各种形状复杂的毛坯，特别适用于生产具有复杂内腔的零件毛坯，如各种箱体、缸体、叶片、叶轮等。
铸造工艺流程
消失模铸造工艺流程一、工艺流程示意图rAEPS EPMMA 预热T 加料、搅拌 T 抽真空 T 喷水雾 T 停止抽真空 T 出料T 干燥T 料仓二、工艺流程 模样生产工艺流程图STMMA干上闭模T 预热模具 T 加料T 合模T 发泡成型 T 冷却T 脱模珠粒可发性组浇 合冒落砂斗 T 水平振动筛 T 型砂冷却 T 提升机 T 磁选、除尘 T 储砂斗冒打机 口磨） 浇、铸件成品却浇（一）预发泡：预发泡目的：为了获得低密度、表面光洁、质量优良的泡沫模样。
流程：预热f加料、搅拌f抽真空f喷水雾f停止抽真空f 出料f干燥f料仓、熟化EPS预发温度100~105C；STMMA 预发温度105~115°C；EPMMA 预发温度120~130C。
进入预发机的加热蒸汽压力在0.15~0.20MPa范围调节。
说明：①间歇式蒸汽预发泡机必须满足加热均匀（蒸汽与珠粒接触）筒体内温度在90~130C范围容易调节和控制。
搅拌要充分、均匀，筒体底部和侧壁要有刮板，防止珠粒因过热而粘壁，搅拌速度可调。
筒体底部冷凝水的排除要畅通，否则影响预发泡效果。
②加热蒸汽压力可调并稳定，且蒸汽中不能夹带水分。
③出料要干净，每批发泡后，筒体内残留的料要吹扫干净。
熟化：把预发泡珠放置几小时以上，让空气进入珠粒内，使珠粒变得干燥有弹性，变形后又能复原的过程。
熟化时间一般为10~24h,熟化时间不能太长否则发泡剂损失太多影响发泡成型质量。
（二）成形发泡的工艺过程为：闭模f预热模具f加料f合模f发泡成型f冷却f脱模f模样熟化要点：珠粒均匀填满模具，模具必须预热到100C，水蒸气温度一般在120C左右，压力为0.15MPa。
模样熟化：将模样置入50~70C的烘干室强制干燥5~6h可达到在室温下自然熟化2天的效果。
（三）模样的粘合对复杂的模样往往不能整体发泡成形，而分块制造，最后需要将各块粘合成整体。
另外，模样与浇冒口系统组成模样组，也需要粘合工序。
铸造工艺流程
（一）浇注位置的确定
铸件的浇注位置是指浇注时铸件在铸型中所处的位置。正确的浇注位置应能保证获得完整的铸件并使造型、造芯和清理方便。
确定浇注位置的一般原则是：
1)铸件的重要加工面、主要工作面、受力面应尽量放在底部或侧面，以防止这些表面上产生砂眼、气孔、夹渣等铸造缺陷。
2)浇注位置应保证金属液按确定的凝固顺序凝固。如对收缩较大的合金，浇注位置应有利于顺序凝固，铸件厚大部一般应置于浇注位置的上方，便于设置补缩胃口。
(2)粘结剂。无机粘结剂有膨润土、水玻璃、硅溶胶；有机粘结剂有糖浆、树脂、淀粉、糊精、白乳胶和By粘结剂等。常使用的粘结剂：膨润土、白乳胶和By粘结剂。
(3)载体(溶剂)消失模铸造涂料从经济及安全的角度来考虑，大多数工厂在实际生产中使用水基涂料较多。醇基涂料只用来埋箱时临时阻缝和修补。
(4)悬浮剂、触变剂为使涂料中耐火粉料与粘结剂充分混合并处于悬浮状态，使涂料搅拌好成为膏状，需加入悬浮剂。尽管膨润土也是很好的悬浮剂，还必须加入羧甲基纤维素(CMC)、By粘结剂，它们也是很好的触变剂。
5、涂挂方法
刷涂、淋凃、浸涂法和喷涂。
浸凃时应注意：
1涂料应处于连续搅拌状态下，并控制其温度。
2涂料搅拌应慢速，注意防止卷气。
3浸凃时应选择模样浸入涂料的方向、部位，有利于防止模样变形。
4模样涂覆的涂料要全面均匀，不得有未上涂料模样暴露部位。
5模样从涂料中取出、运送、放置均要考虑防止模样变形问题。
6、涂料的烘干
3)浇注位置应有利于型芯的定位、支撑和排气，尽量避免吊芯、悬臂芯。
4)铸件的大平面应置于下部或斜下部以防夹砂等缺陷。为了方便造型，常采用“横做立浇”、“平做斜浇”等方法。
5)铸件的薄壁部分应置于下部或侧面以防止浇不足、冷隔等铸造缺陷。
生产工艺流程图和铸造工艺流程
生产工艺流程图铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程,它包括以下主要工序：1〕生产工艺准备,根据要生产的零件图、生产批量和交货期限,制定生产工艺方案和工艺文件,绘制铸造工艺图；2〕生产准备,包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3〕造型与制芯；4〕熔化与浇注；成形原理铸造生产是将金属加热熔化,使其具有流动性,然后浇入到具有一定形状的铸型型腔中,在重力或外力〔压力、离心力、电磁力等〕的作用下充满型腔,冷却并凝固成铸件〔或零件〕的一种金属成形方法.图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件.但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求,直接作为零件使用.型砂的性能与组成1、型砂的性能型砂〔含芯砂〕的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等.2、型砂的组成型砂由原砂、粘接剂和附加物组成.铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等.铸造用粘接剂有粘土〔普通粘土和膨润土〕、水玻璃砂、树脂、合脂油和植物油等,分别称为粘土砂,水玻璃砂、树脂砂、合脂油砂和植物油砂等.为了进一步提高型〔芯〕砂的某些性能,往往要在型〔芯〕砂中加入一些附加物,如煤份、锯末、纸浆等.型砂结构,如图2所示.图2 型砂结构示意图工艺特点铸造是生产零件毛坯的主要方法之一,尤其对于有些脆性金属或合金材料〔如各种铸铁件、有色合金铸件等〕的零件毛坯,铸造几乎是唯一的加工方法.与其它加工方法相比,铸造工艺具有以下特点：1〕铸件可以不受金属材料、尺寸大小和重量的限制.铸件材料可以是各种铸铁、铸钢、铝合金、铜合金、镁合金、钛合金、锌合金和各种特殊合金材料；铸件可以小至几克,大到数百吨；铸件壁厚可以从0．5毫米到1米左右；铸件长度可以从几毫米到十几米.2〕铸造可以生产各种形状复杂的毛坯,特别适用于生产具有复杂内腔的零件毛坯,如各种箱体、缸体、叶片、叶轮等.3〕铸件的形状和大小可以与零件很接近,既节约金属材料,又省切削加工工时.4〕铸件一般使用的原材料来源广、铸件成本低.5〕铸造工艺灵活,生产率高,既可以手工生产,也可以机械化生产.铸件的手工造型手工造型的主要方法砂型铸造分为手工造型〔制芯〕和机器造型〔制芯〕.手工造型是指造型和制芯的主要工作均由手工完成；机器造型是指主要的造型工作,包括填砂、紧实、起模、合箱等由造型机完成.泊头铸造工量具友介绍手工造型的主要方法：手工造型因其操作灵活、适应性强,工艺装备简单,无需造型设备等特点,被广泛应用于单件小批量生产.但手工造型生产率低,劳动强度较大.手工造型的方法很多,常用的有以下几种：1．整模造型对于形状简单,端部为平面且又是最大截面的铸件应采用整模造型.整模造型操作简便,造型时整个模样全部置于一个砂箱内,不会出现错箱缺陷.整模造型适用于形状简单、最大截面在端部的铸件,如齿轮坯、轴承座、罩、壳等〔图2〕.图整模造型2．分模造型当铸件的最大截面不在铸件的端部时,为了便于造型和起模,模样要分成两半或几部分,这种造型称为分模造型.当铸件的最大截面在铸件的中间时,应采用两箱分模造型〔图3〕,模样从最大截面处分为两半部分〔用销钉定位〕.造型时模样分别置于上、下砂箱中,分模面〔模样与模样间的接合面〕与分型面〔砂型与砂型间的接合面〕位置相重合.两箱分模造型广泛用于形状比较复杂的铸件生产,如水管、轴套、阀体等有孔铸件.图3 套管的分模两箱造型过程铸件形状为两端截面大、中间截面小,如带轮、槽轮、车床四方刀架等,为保证顺利起模,应采用三箱分模造型〔图4〕.此时分模面应选在模样的最小截面处,而分型面仍选在铸件两端的最大截面处,由于三箱造型有两个分型面,降低了铸件高度方向的尺寸精度,增加了分型面处飞边毛刺的清整工作量,操作较复杂,生产率较低,不适用于机器造型,因此,三箱造型仅用于形状复杂、不能用两箱造型的铸件生产.图4 三箱分模造型举例3．活块模造型铸件上妨碍起模的部分〔如凸台、筋条等〕做成活块,用销子或燕尾结构使活块与模样主体形成可拆连接.起模时先取出模样主体,活块模仍留在铸型中,起模后再从侧面取出活块的造型方法称为活块模造型〔图5〕.活块模造型主要用于带有突出部分而妨碍起模的铸件、单件小批量、手工造型的场合.如果这类铸件批量大,需要机器造型时,可以用砂芯形成妨碍起模的那部分轮廓.图5 角铁的活块模造型工艺过程4．挖砂造型当铸件的外部轮廓为曲面〔如手轮等〕其最大截面不在端部,且模样又不宜分成两半时,应将模样做成整体,造型时挖掉妨碍取出模样的那部分型砂,这种造型方法称为挖砂造型.挖砂造型的分型面为曲面,造型时为了保证顺利起模,必须把砂挖到模样最大截面处〔图6〕.由于是手工挖砂,操作技术要求高,生产效率低,只适用于单件、小批量生产.图6 手轮的挖砂造型的工艺过程手工制芯型芯用来形成铸件内部空腔或局部外形.由于型芯的表面被高温金属液包围,长时间受到浮力作用和高温金属液的烘烤作用；铸件冷却凝固时,砂芯往往会阻碍铸件自由收缩；砂芯清理也比较困难.因此造芯用的芯砂要比型砂具有更高的强度、透气性、耐高温性、退让性和溃散性.手工制芯由于无需制芯设备,工艺装备简单,应用得很普遍.根据砂芯的大小和复杂程度,手工制芯用芯盒有整体式芯盒、对开式芯盒和可拆式芯盒,如图7所示.图7 芯盒制芯示意图零件、模样、芯盒与铸件的关系模样用来形成铸件的外部轮廓,芯盒用来制作砂芯,形成铸件的内部轮廓.造型时分别用模样和芯盒制作铸型和型芯.图1 分别表示零件、模样、芯盒和铸件的关系.制造模样和芯盒所选用的材料,与铸件大小、生产规模和造型方法有关.单件小批量生产、手工造型时常用木材制作模样和芯盒,大批量生产、机器造型时常用金属材料〔如铝合金、铸铁等〕或硬塑料制作模样和芯盒.图零件、模样、芯盒与铸件的关系铸造铸件常见缺陷分析铸造工艺过程复杂,影响铸件质量的因素很多,往往由于原材料控制不严,工艺方案不合理,生产操作不当,管理制度不完善等原因,会使铸件产生各种铸造缺陷.常见的铸件缺陷名称、特征和产生的原因,见表.常见铸件缺陷与产生原因缺陷名称特征产生的主要原因气孔在铸件内部或表面有大小不等的光滑孔洞①炉料不干或含氧化物、杂质多；②浇注工具或炉前添加剂未烘干；③型砂含水过多或起模和修型时刷水过多；④型芯烘干不充分或型芯通气孔被堵塞；⑤春砂过紧,型砂透气性差；⑥浇注温度过低或浇注速度太快等缩孔与缩松缩孔多分布在铸件厚断面处,形状不规则,孔内粗糙①铸件结构设计不合理,如壁厚相差过大,厚壁处未放冒口或冷铁；②浇注系统和冒口的位置不对；③浇注温度太高；④合金化学成分不合格,收缩率过大,冒口太小或太少砂眼在铸件内部或表面有型砂充塞的孔眼①型砂强度太低或砂型和型芯的紧实度不够,故型砂被金属液冲入型腔；②合箱时砂型局部损坏；③浇注系统不合理,内浇口方向不对,金属液冲坏了砂型；④合箱时型腔或浇口内散砂未清理干净粘砂铸件表面粗糙,粘有一层砂粒①原砂耐火度低或颗粒度太大；②型砂含泥量过高,耐火度下降；③浇注温度太高；④湿型铸造时型砂中煤粉含量太少；⑤干型铸造时铸型未刷涂斜或涂料太薄夹砂铸件表面产生的金属片状突起物,在金属片状突起物与铸件之间夹有一层型砂①型砂热湿拉强度低,型腔表面受热烘烤而膨胀开裂；②砂型局部紧实度过高,水分过多,水分烘干后型腔表面开裂；③浇注位置选择不当,型腔表面长时间受高温铁水烘烤而膨胀开裂；④浇注温度过高,浇注速度太慢错型铸件沿分型面有相对位置错移①模样的上半模和下半模未对准；②合箱时,上下砂箱错位；③上下砂箱未夹紧或上箱未加足够压铁,浇注时产生错箱冷隔铸件上有未完全融合的缝隙或洼坑,其交接处是圆滑的①浇注温度太低,合金流动性差；②浇注速度太慢或浇注中有断流；③浇注系统位置开设不当或内浇道横截面积太小；④铸件壁太薄；⑤直浇道〔含浇口杯〕高度不够；⑥浇注时金属量不够,型腔未充满浇不足铸件未被浇满裂纹铸件开裂,开裂处金属表面有氧化膜①铸件结构设计不合理,壁厚相差太大,冷却不均匀；②砂型和型芯的退让性差,或春砂过紧；③落砂过早；④浇口位置不当,致使铸件各部分收缩不均匀常见铸件缺陷与其预防措施序缺陷名称缺陷特征预防措施1气孔在铸件内部、表面或近于表面处,有大小不等的光滑孔眼,形状有圆的、长的与不规则的,有单个的,也有聚集成片的.颜色有白色的或带一层暗色,有时覆有一层氧化皮.降低熔炼时流言蜚语金属的吸气量.减少砂型在浇注过程中的发气量,改进铸件结构,提高砂型和型芯的透气性,使型内气体能顺利排出.2缩孔在铸件厚断面内部、两交界面的内部与厚断面和薄断面交接处的内部或表面,形状不规则,孔内粗糙不平,晶粒粗大.壁厚小且均匀的铸件要采用同时凝固,壁厚大且不均匀的铸件采用由薄向厚的顺序凝固,合理放置冒口的冷铁.3缩松在铸件内部微小而不连贯的缩孔,聚集在一处或多处,晶粒粗大,各晶粒间存在很小的孔眼,水压试验时渗水.壁间连接处尽量减小热节,尽量降低浇注温度和浇注速度.4渣气孔在铸件内部或表面形状不规则的孔眼.孔眼不光滑,里面全部或部分充塞着熔渣.提高铁液温度.降低熔渣粘性.提高浇注系统的挡渣能力.增大铸件内圆角.5砂眼在铸件内部或表面有充塞着型砂的孔眼.严格控制型砂性能和造型操作,合型前注意打扫型腔.6热裂在铸件上有穿透或不穿透的裂纹〔注要是弯曲形的〕,开裂处金属表皮氧化.严格控制铁液中的S、P含量.铸件壁厚尽量均匀.提高型砂和型芯的退让性.浇冒口不应阻碍铸件收缩.避免壁厚的突然改变.开型不能过早.不能激冷铸件.7冷裂在铸件上有穿透或不穿透的裂纹〔主要是直的〕,开裂处金属表皮氧化.8粘砂在铸件表面上,全部或部分覆盖着一层金属〔或金属氧化物〕与砂〔或涂料〕的混〔化〕合物或一层烧结构的型砂,致使铸件表面粗糙.减少砂粒间隙.适当降低金属的浇注温度.提高型砂、芯砂的耐火度.9夹砂在铸件表面上,有一层金属瘤状物或片状物,在金属瘤片和铸件之间夹有一层型砂.严格控制型砂、芯砂性能.改善浇注系统,使金属液流动平稳.大平面铸件要倾斜浇注.10冷隔在铸件上有一种未完全融合的缝隙或洼坑,其交界边缘是圆滑的.提高浇注温度和浇注速度.改善浇注系统.浇注时不断流.11浇不到由于金属液未完全充满型腔而产生的铸件缺肉.提高浇注温度和浇注速度.不要断流和防止跑火.铸造铸件金属液的浇注生产中,浇注时应遵循高温出炉,低温浇注的原则.因为提高金属液的出炉温度有利于夹杂物的彻底熔化、熔渣上浮,便于清渣和除气,减少铸件的夹渣和气孔缺陷；采用较低的浇注温度,则有利于降低金属液中的气体溶解度、液态收缩量和高温金属液对型腔表面的烘烤,避免产生气孔、粘砂和缩孔等缺陷.因此,在保证充满铸型型腔的前提下,尽量采用较低的浇注温度. 把金属液从浇包注入铸型的操作过程称为浇注.浇注操作不当会引起浇不足、冷隔、气孔、缩孔和夹渣等铸造缺陷,和造成人身伤害.为确保铸件质量、提高生产率以与做到安全生产,浇注时应严格遵守下列操作要领：〔1〕浇包、浇注工具、炉前处理用的孕育剂、球化剂等使用前必须充分烘干,烘干后才能使用.〔2〕浇注人员必须按要求穿好工作服,并配戴防护眼镜,工作场地应通畅无阻.浇包内的金属液不宜过满,以免在输送和浇注时溢出伤人.〔3〕正确选择浇注速度,即开始时应缓慢浇注,便于对准浇口,减少熔融金属对砂型的冲击和利于气体排出；随后快速浇注,以防止冷隔；快要浇满前又应缓慢浇注,即遵循慢、快、慢的原则.〔4〕对于液态收缩和凝固收缩比较大的铸件,如中、大型铸钢件,浇注后要与时从浇口或冒口补浇.〔5〕浇注时应与时将铸型中冒出的气体点燃顺气,以免由于铸型憋气而产生气孔,以与由于气体的不完全燃烧而损害人体健康和污染空气.铸造的坩埚炉熔化常用的铸造有色金属有铸造铝合金、铸造铜合金、铸造镁合金和铸造锌合金等.有色金属的熔点低,其常用的熔化用炉有坩埚炉和反射炉两类,用电、油、煤气或焦碳等作为燃料.中、小工厂普遍采用坩埚炉熔化,如电阻坩埚炉、焦碳坩埚炉等,生产大型铸件时一般使用反射炉熔化,如重油反射炉、煤气反射炉等.如图是坩埚炉的示意图.图坩埚炉的示意图熔模铸造熔模铸造又称失蜡铸造或精密铸造.它是用易熔材料〔如蜡料〕制成模样并组装成蜡模组,然后在模样表面上反复涂覆多层耐火涂料制成模壳,待模壳硬化和干燥后将蜡模熔去,模壳再经高温焙烧后浇注获得铸件的一种铸造方法.熔模铸造工艺过程.可用熔模铸造法生产的合金种类有碳素钢、合金钢、耐热合金、不锈钢、精密合金、永磁合金、轴承合金、铜合金、铝合金、钛合金和球墨铸铁等.熔模铸件的形状一般都比较复杂,铸件上可铸出孔的最小直径可达0.5mm,铸件的最小壁厚为0.3mm.在生产中可将一些原来由几个零件组合而成的部件,通过改变零件的结构,设计成为整体零件而直接由熔模铸造铸出,以节省加工工时和金属材料的消耗,使零件结构更为合理.熔模铸件的重量大多为零点几十牛〔即几十克到几公斤〕,太重的铸件用熔模铸造法生产较为麻烦,但目前生产大的熔模铸件的重量已达800牛左右.熔模铸造工艺过程较复杂,且不易控制,使用和消耗的材料较贵,故它适用于生产形状复杂、精度要求高、或很难进行其它加工的小型零件,如涡轮发动机的叶片等.金属型铸造,硬模铸造将液态金属浇入用金属材料制成的铸型而获得铸件的方法,称为金属型铸造.金属铸型可反复使用,又称为永久型铸造或硬模铸造.金属型一般用耐热铸铁或耐热钢做成.金属型铸造又称硬模铸造,它是将液体金属浇入金属铸型,以获得铸件的一种铸造方法.铸型是用金属制成,可以反复使用多次〔几百次到几千次〕.金属到铸造与砂型铸造比较：在技术上与经济上有许多优点.〔1〕金属型生产的铸件,其机械性能比砂型铸件高.同样合金,其抗拉强度平均可提高约25％,屈服强度平均提高约20％,其抗蚀性能和硬度亦显著提高；〔2〕铸件的精度和表面光洁度比砂型铸件高,而且质量和尺寸稳定;〔3〕铸件的工艺收得率高,液体金属耗量减少,一般可节约15～30％；〔4〕不用砂或者少用砂,一般可节约造型材料80～100％；此外,金属型铸造的生产效率高；使铸件产生缺陷的原因减少；工序简单,易实现机械化和自动化.金属型铸造虽有很多优点,但也有不足之处.如：<1> 金属型制造成本高；<2> 金属型不透气,而且无退让性,易造成铸件洗不足、开裂或铸铁件白日等缺陷;<3> 金属型铸造时,铸型的工作温度、合金的浇注温度和浇注速度,铸件在铸型中停留的时间,以与所用的涂料等,对铸件的质量的影响甚为敏感,需要严格控制.金属型铸造目前所能生产的铸件,在重量和形状方面还有一定的限制,如对黑色金属只能是形状简单的铸件；铸件的重量不可太大；壁厚也有限制,较小的铸件壁厚无法铸出.因此,在决定采用金属型铸造时,必须综合考虑下列各因素：铸件形状和重量大小必须合适；要有足够的批量；完成生产任务的期限许可.金属型铸件形成过程的特点金属型和砂型,在性能上有显著的区别,如砂型有透气性,而金属型则没有；砂型的导热性差,金属型的导热性很好,砂型有退让性,而金属型没有等.金属型的这些特点决定了它在铸件形成过程中有自己的规律.型腔内气体状态变化对铸件成型的影响：金属在充填时,型腔内的气体必须迅速排出,但金属又无透气性,只要对工艺稍加疏忽,就会给铸件的质量带来不良影响.铸件凝固过程中热交换的特点：金属液一旦进入型腔,就把热量传给金属型壁.液体金属通过型壁散失热量,进行凝固并产生收缩,而型壁在获得热量,升高温度的同时产生膨胀,结果在铸件与型壁之间形成了"间隙〞.在"铸件一间隙一金属型〞系统未到达同一温度之前,可以把铸件视为在"间隙〞中冷却,而金属型壁则通过"间隙〞被加热.金属型阻碍收缩对铸件的影响：金属型或金属型芯,在铸件凝固过磋甲无退让性,阻碍铸件收缩,这是它的又一特点.金属型铸造工艺1金属到的预热未预热的金属型不能进行浇注.这是因为金属型导热性好／液体金属冷却决,流动性剧烈降低,容易使铸件出现冷隔、浇不足夹杂、气孔等缺陷.未预热的金属型在浇注时,铸型,将受到强烈的热击,应力倍增,使其极易破坏.因此,金属型在开始工作前,应该先预热,适宜的预热温度〔即工作温度〕,随合金的种类、铸件结构和大小而定,一般通过试验确定.一般情况下,金属型的预热温度不低于1500C.金属型的预热方法有：〔1〕用喷灯或煤气火焰预热；〔2〕采用电阻加热器；〔3〕采用烘箱加热,其优点是温度均匀,但只适用于小件的金属型；〔4〕先将金属型放在炉上烘烤,然后浇注液体金属将金属型烫热.这种方法,只适用于小型铸型,因它要浪费一些金属液,也会降低铸型寿命.2金属型的浇注金属型的浇注温度,一般比砂型铸造时高.可根据合金种类、如化学成分、铸件大小和壁厚,通过试验确定.下表中数据可供参考.各种合金的浇注温度合金种类浇注温度℃合金种类浇注温度℃铝锡合金350～450 黄铜900～950锌合金450～480 锡青铜1100～1150铝合金680～740 铝青铜1150～1300镁合金715～740 铸铁1300～1370由于金属型的激冷和不透气,浇注速度应做到先慢,后快,再慢.在浇注过程中应尽量保证液流平稳.3铸件的出型和抽芯时间如果金属型芯在铸件中停留的时间愈长,由于铸件收缩产生的抱紧型芯的力就愈大,因此需要的抽芯力也愈大.金属型芯在镜件中最适宜的停留时间,是当铸件冷却到塑性变形温度X 围,并有足够的强度时,这时是抽芯最好的时机.铸件在金属型中停留的时间过长,型壁温度升高,需要更多的冷却时间,也会降低金属型的生产率.最合适的拔芯与铸件出型时间,一般用试验方法确定.4金属型工作温度的调节要保证金属型铸件的质量稳定,生产正常,首先要使金属型在生产过程中温度变化恒定.所以每浇一次,就需要将金属型打开,停放一段时间,待冷至规定温度时再浇.如靠自然冷却,需要时间较长,会降低生产率,因此常用强制冷却的方法.冷却的方式一般有以下几种：〔1〕风冷：即在金属型外围吹风冷却,强化对流散热.风冷方式的金属型,虽然结构简单,容易制造,成本低,但冷却效果不十分理想.〔2〕间接水冷：在金属型背面或某一局部,镶铸水套,其冷却效果比风冷好,适于浇注铜件或可锻铸铁件.但对浇注薄壁灰铁铸件或球铁铸件,激烈冷却,会增加铸件的缺陷.熔模铸造铸件的特点熔模铸造方法的另一优点是,它可以铸造各种合金的复杂的铸件,特别可以铸造高温合金铸件.如喷气式发动机的叶片,其流线型外廓与冷却用内腔,用机械加工工艺几乎无法形成.用熔模铸造工艺生产不仅可以做到批量生产,保证了铸件的一致性,而且避免了机械加工后残留刀纹的应力集中.熔模铸件尺寸精度较高,一般可达CT4-6〔砂型铸造为CT10~13,压铸为CT5~7〕,当然由于熔模铸造的工艺过程复杂,影响铸件尺寸精度的因素较多,例如模料的收缩、熔模的变形、型壳在加热和冷却过程中的线量变化、合金的收缩率以与在凝固过程中铸件的变形等,所以普通熔模铸件的尺寸精度虽然较高,但其一致性仍需提高〔采用中、高温蜡料的铸件尺寸一致性要提高很多〕.压制熔模时,采用型腔表面光洁度高的压型,因此,熔模的表面光洁度也比较高.此外,型壳由耐高温的特殊粘结剂和耐火材料配制成的耐火涂料涂挂在熔模上而制成,与熔融金属直接接触的型腔内表面光洁度高.所以,熔模铸件的表面光洁度比一般铸造件的高,一般可达Ra.1.6~3.2μm.熔模铸造最大的优点就是由于熔模铸件有着很高的尺寸精度和表面光洁度,所以可减少机械加工工作,只是在零件上要求较高的部位留少许加工余量即可,甚至某些铸件只留打磨、抛光余量,不必机械加工即可使用.由此可见,采用熔模铸造方法可大量节省机床设备和加工工时,大幅度节约金属原材料消耗.铸造生产的工艺流程铸造生产是一个复杂的多工序组合的工艺过程,它包括以下主要工序：1〕生产工艺准备,根据要生产的零件图、生产批量和交货期限,制定生产工艺方案和工艺文件,绘制铸造工艺图；2〕生产准备,包括准备熔化用材料、造型制芯用材料和模样、芯盒、砂箱等工艺装备；3〕造型与制芯；4〕熔化与浇注；成形原理铸造生产是将金属加热熔化,使其具有流动性,然后浇入到具有一定形状的铸型型腔中,在重力或外力〔压力、离心力、电磁力等〕的作用下充满型腔,冷却并凝固成铸件〔或零件〕的一种金属成形方法.图1 铸造成形过程铸件一般作为毛坯经切削加工成为零件.但也有许多铸件无需切削加工就能满足零件的设计精度和表面粗糙度要求,直接作为零件使用.型砂的性能与组成1、型砂的性能型砂〔含芯砂〕的主要性能要求有强度、透气性、耐火度、退让性、流动性、紧实率和溃散性等.2、型砂的组成型砂由原砂、粘接剂和附加物组成.铸造用原砂要求含泥量少、颗粒均匀、形状为圆形和多角形的海砂、河砂或山砂等.铸造用粘接剂有粘土〔普通粘土和膨润土〕、水玻璃砂、树脂、合脂油和植物油等,分别称为粘土砂,水玻璃砂、树脂砂、合脂油砂和植物油砂等.为了进一步提高型〔芯〕砂的某些性能,往往要在型〔芯〕砂中加入一些附加物,如煤份、锯末、纸浆等.。
压铸工艺流程图示
一、压铸工艺流程图示二、压射压力P3 P4压力P2P1P2P1T1t2t3t4 保压时间升压充填增压注：t1金属液在压室中未承受压力的时间；P1为一级（慢速）t2金属液于压室中在压射冲头的作用下，通过内浇口充填型腔的时间；P2为二级（快速）t3充填刚刚结束时的舜间；P3为三级（增压）t4最终静压力；P4为补充压实铸件4P yP b=Лd2式中：P b比压（Mpa）; Py机器的压射力（N）；（压射力=压射缸直径×蓄压器压射时间最小压力）d压室（冲头）直径（MM）选择比压考虑的的主要因素XX旭东压铸技术咨询培训资料压铸工艺参数比压因素选择条件高低壁厚薄壁厚壁压铸件结构形状复杂简单工艺性差些好些结晶温度X围大小压铸合金特性流动性差好密度大小比强度大小阻力大小浇注系统散热速度快慢公布合理不太合理排溢系统截面积大小内浇口速度快慢温度合金与压铸模具温度大小●压铸各种合金常用比压表（Mpa）铸件壁厚≤3(mm)铸件壁厚>3(mm)合金结构简单结构复杂结构简单结构复杂锌合金20-3030-4040-5050-60铝硅、铝铜合金25-3535-4545-6060-70铝、镁合金30-40 40-5050-6565-75镁合金30-40 40-5050-6565-80铜合金40-50 50-6060-7070-80●压力损失折算系数K直浇道导入口截面F1，K值与内浇铸口截面F2之比>1=1<1立式冷室压铸机0.66-0.700.72-0.740.76-0.78卧式冷室压铸机0.88XX旭东压铸技术咨询培训资料压铸工艺参数●压射速度浇注金属液量占压室容积百分数(%)压射速度(cm/s)≤3030-4030-6020-30>60 10-20●高压速度计算公式：VVh=×[1+(n-1)×0.1]1/4Лd2T式中：Vh高速压射速度（CM/S）；V型腔容积（CM3）；N型腔数；D冲头直径（CM）；T适当的充填时间。
铸造生产工艺流程图
铸造生产工艺流程图铸造生产工艺流程图铸造是一种常用的金属成形工艺，通过将熔化后的金属注入到预先制作好的铸型中，经过冷却固化后得到所需的金属零件。
下面我们就来详细介绍一下铸造的生产工艺流程。
铸造的工艺流程可以分为五个主要的步骤：模具制作、熔炼金属、准备铸型、浇注、冷却回火。
首先，模具制作。
模具是铸造中非常重要的工具，它决定了最终产品的形状和尺寸。
模具制作需要根据产品的形状和尺寸来设计，通常使用砂芯制作模具。
首先，对产品的形状进行三维设计，并根据设计图纸制作出模具的箱体。
然后，在模具箱体内放入砂粒，然后将产品的模具放入其中，最后用除砂器将多余的砂粒去除，得到完整的模具。
接下来，熔炼金属。
熔炼是将固态金属加热至液态的过程。
通常使用电炉或火炉对金属进行加热。
首先，将金属原料根据配比放入炉中。
然后，加热炉子，使金属原料逐渐熔化。
最后，将熔化后的金属倒入浇口。
准备铸型。
铸造前需要准备好铸型，通常使用砂型。
首先，在模具箱体内涂上一层分离剂，以防止砂粒粘附在模具上。
然后，将准备好的湿砂加入模具中，并用震动器震动，使砂型更加均匀牢固。
最后，将模具箱体放入烘干室中，用高温烘干砂型，以确保砂型中的水分能够蒸发掉。
浇注是铸造的关键一步。
首先，将预热好的模具箱体取出，并将浇口对准浇注口。
然后，慢慢将熔化后的金属倒入浇口，注意要控制好浇注的速度和角度。
最后，等待金属冷却固化。
冷却回火。
在铸造完成后，要对金属零件进行冷却回火处理，以提高其硬度和强度。
首先，将铸件放入冷却池中，在水中迅速冷却。
然后，将铸件放入回火炉中进行加热处理，使其达到所需的强度。
以上就是铸造生产工艺的主要流程。
铸造工艺的流程图可以清晰地展示出每个步骤的顺序和关系，帮助工作人员更好地掌握生产流程，提高生产效率。
铸造工艺的流程图对于优化生产工艺、提高产品质量具有重要意义。
希望这篇文章对您有所帮助。
铸造厂球墨铸铁产品生产线设备设施及工艺流程
①造型运行产生的粉尘；
②除尘设备收集的除尘灰；
（4）落砂
铸型开箱后，由输送皮带自动将铸件毛坯送至落砂工序，采用一台振动落砂机将铸件上的浇口、冒口、毛边和废型砂进行清除并分类。旧砂集中后进行处理回用，其回用率为95％左右。
本项目设有一台落砂机，配备一套集气罩+袋式除尘器。落砂后的铸件经人工外形检验，合格的待售，不合格返回熔化工段回用。
3、原辅材料及主要生产设备
该项目原辅材料主要为生铁、石灰石、焦炭、回炉料等。原辅材料消耗情况见表7。
表7原辅材料消耗情况一览表
序号
名称
单位
消耗量
备注
1
生铁
t/a
30900
与产品的比例为：1.03
2
焦炭
t/a
3000
与产品比例1∶10
3
石灰石
t/a
1796.25
铁料量的5%
4
球化剂
t/a
975
为稀土、硅、镁合剂
5
型砂
t/a
750
占型砂总量3%
6
甘子土
t/a
75
7
膨润土
t/a
371.258来自煤粉t/a750
9
沥青漆
t/a
18.75
10
水
m3/d
43.47
11
电
万Kwh/a
37.5
本项目新增主要生产设备见表8。
表8主要生产设备表
工段
序号
设备名称
型号规格
单位
数量
备注
熔化与球化
1
冲天炉
7t/h，内径0.76m，有效高度14m
铸造工艺流程
消失模铸造工艺流程一、工艺流程示意图二、工艺流程模样生产工艺流程图（一）预发泡:预发泡目的：为了获得低密度、表面光洁、质量优良的泡沫模样。
流程: 预热→ 加料、搅拌→ 抽真空→ 喷水雾→ 停止抽真空→ 出料→ 干燥→ 料仓、熟化EPS预发温度100～105℃；STMMA预发温度105~115℃；EPMMA预发温度120~130℃.进入预发机的加热蒸汽压力在0.15～0.20MPa范围调节。
说明：①间歇式蒸汽预发泡机必须满足加热均匀(蒸汽与珠粒接触）筒体内温度在90～130℃范围容易调节和控制。
搅拌要充分、均匀，筒体底部和侧壁要有刮板，防止珠粒因过热而粘壁，搅拌速度可调.筒体底部冷凝水的排除要畅通,否则影响预发泡效果。
②加热蒸汽压力可调并稳定，且蒸汽中不能夹带水分.③出料要干净，每批发泡后，筒体内残留的料要吹扫干净。
熟化:把预发泡珠放置几小时以上,让空气进入珠粒内，使珠粒变得干燥有弹性，变形后又能复原的过程。
熟化时间一般为10～24h,熟化时间不能太长否则发泡剂损失太多影响发泡成型质量。
（二）成形发泡的工艺过程为：闭模→ 预热模具→ 加料→ 合模→ 发泡成型→ 冷却→ 脱模→ 模样熟化要点：珠粒均匀填满模具，模具必须预热到100℃,水蒸气温度一般在120℃左右，压力为0。
15MPa.模样熟化:将模样置入50～70℃的烘干室强制干燥5~6h，可达到在室温下自然熟化2天的效果。
（三）模样的粘合对复杂的模样往往不能整体发泡成形,而分块制造,最后需要将各块粘合成整体。
另外，模样与浇冒口系统组成模样组，也需要粘合工序。
粘合工序一般是采用粘结剂来完成的。
目前国内使用的消失模铸造用的粘结剂可分为热熔胶型、水溶型和有机溶剂型粘胶。
粘接剂要求：①足够的粘接强度，大于100MPa。
②快干性好,最好能在1h内干燥，并具有一定的粘接强度，不致在加工或搬运过程中损坏模样。
③软化和气化点低：气化完全，残留物少.④干燥后应呈柔软的，而不是脆硬性的薄层，以免在加工时损伤刀刃。
压铸制造工艺流程图ppt课件
整理版课件
2
Process plan
整理版课件
3
Casting process flow chart
检验 Inspection
检验 Inspection
检验 Inspection
镁合金 Ingot
熔化 Melting
压铸 Casting
冲切 Trimming
检验 Inspection
去毛刺 Deburring
610741-CAT1 Project report
- Gear keyless 610741-CAT1
Dunan technical department Updated 2017-10-10
整理版课件
1
General information
• Drawing Number MACHINED 2D 610741-CAT1
The hold in the red circle showed on 3D mold has chamfer ,but this feature can’t be
made by tooling, and the sample didn’t has the chamfer .So we would like produce as
专用切边模
Special Trim die
外观 Appearance
1.轮廓仪 Profile measure 2.CMM 3. 塞规 Pin gauge
目视 Vvisual
去毛刺 Deburr
去毛刺工作台 Deburring table
锉刀 、倒角刀 chamfer tool
外观 Appearance
滑块1 Slide 1
铸造工艺流程图
铸造工艺流程图铸造工艺是一种将熔化金属注入模具中，然后冷却凝固成型的制造方法。
它是制造金属零部件的重要工艺之一，广泛应用于汽车、航空航天、机械制造等领域。
铸造工艺流程图是对铸造工艺整个流程进行图形化展示，以便于工作者和管理者了解和掌握整个生产过程。
本文将详细介绍铸造工艺流程图的制作和应用。
首先，铸造工艺流程图的制作需要对整个生产过程进行系统分析和梳理。
例如，对于铸造工艺来说，需要包括原料准备、熔炼、浇注、冷却、脱模、清理等环节。
在分析的过程中，需要考虑到每个环节的工艺参数、设备要求、质量控制点等关键信息，以便在流程图中清晰地表达出来。
其次，制作铸造工艺流程图需要选择合适的图形符号和标识。
一般来说，可以使用流程图、示意图、工艺图等形式，结合箭头、方框、圆圈、文字说明等元素来展现整个生产过程。
在选择图形符号和标识时，需要考虑到其表达能力和易读性，以便于工作者和管理者能够迅速理解和掌握生产流程。
然后，铸造工艺流程图的制作需要注重清晰和简洁。
在绘制流程图的过程中，需要遵循从左到右、从上到下的阅读顺序，确保整个流程图的逻辑清晰、条理分明。
同时，需要尽量简化图形和文字的表达，避免过多的细节和冗长的说明，以便于快速把握整个流程。
最后，铸造工艺流程图的应用需要与生产实际相结合。
制作好的流程图需要在生产现场进行推广和应用，以便于工作者和管理者能够根据流程图进行生产操作和管理决策。
同时，需要不断对流程图进行更新和完善，以适应生产工艺的变化和优化。
综上所述，铸造工艺流程图的制作和应用是铸造工艺管理的重要环节。
通过系统分析和梳理生产过程，选择合适的图形符号和标识，注重清晰和简洁的表达，结合生产实际进行应用，可以有效提高铸造工艺的生产效率和质量水平。
希望本文对铸造工艺流程图的制作和应用能够给您带来一些启发和帮助。
压铸过程工艺流程图范例
主要联系人：
顾客：编制人/日期：供应商批准日期：
项目小组主要成员：工序号制作移动贮
存/
等待检验返
工外协厂家报废/封存转变工艺过程特性符号重要工序特性(输入)特性符号重要产品特性(输出)
