影响锂电池组容量的因素
锂电池容量衰减原因分析
锂电池容量衰减原因分析锂电池容量衰减原因分析随着科技的发展，锂电池已成为许多电子设备的主要能量来源。
然而，随着时间的推移，锂电池的容量会逐渐下降，导致电池续航能力减弱。
这种容量衰减是由多种因素引起的，下面将对其进行分析。
首先，锂电池容量衰减的主要原因之一是化学反应。
在锂电池中，正极和负极之间的化学反应会导致电池容量的减少。
正极材料中的锂离子在充放电过程中会与电解液中的溶液发生化学反应，形成化合物。
随着反应的进行，这些化合物会堆积在电极表面，阻碍锂离子的迁移，从而减少电池的容量。
其次，锂电池容量衰减还与电池的使用环境有关。
高温环境是导致锂电池容量衰减的罪魁祸首之一。
在高温下，电池内部的化学反应会加速，导致电池的寿命缩短。
此外，高温还会引起电池内部的膨胀和变形，从而导致电池的容量减少。
因此，在使用锂电池时要尽量避免高温环境，以延长电池的寿命。
另外，锂电池容量衰减还与过充和过放有关。
过充会导致锂电池内部的化学反应不稳定，从而损坏电池的结构和性能；而过放会导致电池内部的化学反应无法正常进行，减少锂离子的储存量。
因此，正确使用和充电锂电池是延长电池寿命的重要因素。
最后，锂电池的容量衰减还与充电和放电速度有关。
过快的充电和放电会导致电池内部产生过多的热量，从而加速电池容量的衰减。
因此，在充放电过程中要控制好电流的大小，避免过快充放电。
综上所述，锂电池容量衰减是由多种因素共同作用引起的。
化学反应、使用环境、过充和过放以及充放电速度都会对锂电池的容量产生影响。
因此，在使用锂电池时，我们应该注意正确使用和充电，避免高温环境，并控制好充放电速度，以延长锂电池的寿命和续航能力。
锂电池随使用而最大容量下降的原因

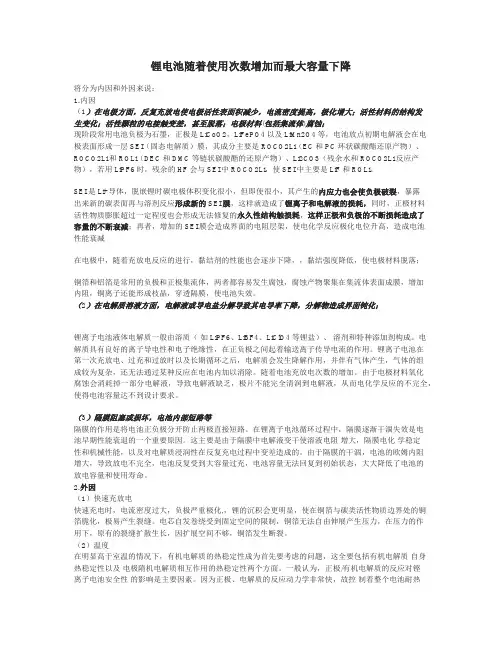

锂电池随着使用次数增加而最大容量下降将分为内因和外因来说：1.内因（1）在电极方面，反复充放电使电极活性表面积减少，电流密度提高，极化增大；活性材料的结构发生变化；活性颗粒的电接触变差，甚至脱落；电极材料(包括集流体)腐蚀；现阶段常用电池负极为石墨，正极是LiCoO2，LiFePO4以及LiMn2O4等，电池放点初期电解液会在电极表面形成一层SEI（固态电解质）膜，其成分主要是ROCO2Li（EC和PC环状碳酸酯还原产物）、ROCO2Li和ROLi（DEC和DMC等链状碳酸酯的还原产物）、Li2CO3（残余水和ROCO2Li反应产物），若用LiPF6时，残余的HF会与SEI中ROCO2Li，使SEI中主要是LiF和ROLi。
SEI是Li+导体，脱嵌锂时碳电极体积变化很小，但即使很小，其产生的内应力也会使负极破裂，暴露出来新的碳表面再与溶剂反应形成新的SEI膜，这样就造成了锂离子和电解液的损耗，同时，正极材料活性物质膨胀超过一定程度也会形成无法修复的永久性结构触损耗，这样正极和负极的不断损耗造成了容量的不断衰减；再者，增加的SEI膜会造成界面的电阻层架，使电化学反应极化电位升高，造成电池性能衰减在电极中，随着充放电反应的进行，黏结剂的性能也会逐步下降，，黏结强度降低，使电极材料脱落；铜箔和铝箔是常用的负极和正极集流体，两者都容易发生腐蚀，腐蚀产物聚集在集流体表面成膜，增加内阻，铜离子还能形成枝晶，穿透隔膜，使电池失效。
（2）在电解质溶液方面，电解液或导电盐分解导致其电导率下降，分解物造成界面钝化；锂离子电池液体电解质一般由溶质（如LiPF6、LiBF4、LiClO4等锂盐）、溶剂和特种添加剂构成。
电解质具有良好的离子导电性和电子绝缘性，在正负极之间起着输送离子传导电流的作用。
锂离子电池在第一次充放电、过充和过放时以及长期循环之后，电解质会发生降解作用，并伴有气体产生，气体的组成较为复杂，还无法通过某种反应在电池内加以消除。
锂电低容的原因
锂电低容的原因
锂电池的低容量主要有以下几个原因：
1.电极材料容量限制：锂电池的正负极材料通常采用锂金属氧化物和碳材料，其容量受材料的特性和结构限制。
比如，锂金属氧化物材料的容量较低，往往不能满足高能量密度的需求。
此外，锂电池的电解质也可能限制了电荷传输和容量的表现。
2.锂电池成本和安全考虑：锂电池的制造成本通常较高，高容量要求则进一步提高了成本。
为了确保电池的安全性能，必须在电池设计和制造过程中加入额外的安全措施，这也会影响到容量的实际表现。
3.循环寿命和容量衰减：锂电池的循环寿命有限，随着充放电循环的增加，电池容量会逐渐下降，导致低容量。
这是因为充放电反应过程中，电解液溶液中的锂离子会不可逆地嵌入和脱嵌在电极材料中，导致材料结构的变化和容量衰减。
4.温度和环境影响：锂电池的容量性能通常受到温度和环境条件的影响。
极端温度下，锂电池的容量可能会显著降低。
此外，湿度、振动等环境因素也可能导致电池性能下降，从而影响容量。
5.锂电池技术瓶颈：虽然锂电池是当前移动电子设备中使用最广泛的电池技术之一，但是目前的锂电池技术仍存在一些瓶颈，如能量密度、循环寿命、安全性等方面的限制。
这些限制也会影响到电池的容量表现。
为了克服锂电池低容量的问题，科学家和工程师们一直在进行相关研究和改进。
例如，改进电极材料的结构和特性，开发新型电解质，优化电池工艺等方法可以提高锂电池的容量。
此外，一些新兴电池技术如钠离子电池、锂空气电池等也被研发出来，希望能够在容量方面有所突破。
锂电池容量衰退的原因总结与分析
锂电池容量衰退的原因总结与分析一、析锂和SEI膜本文综合分析了锂离子电池容量衰退机理，对影响锂离子电池老化与寿命的因素进行分类整理，详细阐述了过充、SEI膜生长与电解液、自放电、活性材料损失、集流体腐蚀等多种机理，总结了近年来各领域学者在电池老化机理方面的研究进展，详细分析了锂离子电池老化影响因素与作用方式，阐述了老化副反应建模方法。
（1）锂离子电池老化原因分类与影响1、锂离子电池老化原因分类锂离子电池的老化过程受其在电动汽车上的成组方式、环境温度、充放电倍率和放电深度等多种因素影响，容量及性能衰退通常是多种副反应过程共同作用的结果，与众多物理及化学机制相关，其衰减机理与老化形式十分复杂。
综合近年来国内外的研究进展，目前影响锂离子电池容量衰退机理的主因包括：SEI膜生长、电解液分解、锂离子电池自放电、电极活性材料损失、集流体腐蚀等。
在实际的锂离子电池老化过程中，各类副反应伴随着电极反应同时发生，各类老化机理共同作用，相互耦合，增大了老化机理研究的难度。
2、锂离子电池老化影响锂离子电池老化对电池综合性能具有比较深刻的影响，主要体现在充放电性能下降、可用容量衰减、热稳定性下降等。
锂离子电池老化后主要的外特性表现为可用容量下降与电池内阻上升，进而导致锂离子电池的实际充放电容量、最大可用充放电功率等下降；同时因锂离子电池内阻上升，在使用过程中伴随生热增加、模组内温度上升、温度不一致性增大等问题，对锂离子电池热管理系统要求提高；而锂离子电池内部的副反应等则因电池成组方式、连接结构等导致单体使用工况存在差异，随着电池使用，电池内各单体间的老化速度存在差异，加剧了锂离子电池组不一致性的产生。
锂离子电池的开路电压曲线表征了当前锂离子电池内部电动势。
随着锂离子电池老化后，开路电压曲线相对于原始状态会发生一定程度的偏移或变形，从而导致锂离子电池的实际充放电电压曲线会发生变化，影响实际使用过程中的电池管理系统电池状态估算精度。
锂离子电池多次充放电后,容量下降的原因
锂离子电池多次充放电后,容量下降的原因锂离子电池在多次充放电后，容量出现下降的原因是多方面的。
深入理解这些原因有助于更好地维护和使用锂离子电池，以延长其使用寿命。
首先，锂离子在充放电过程中会嵌入和脱出电池的碳负极。
这个过程并非完全可逆，导致部分锂离子无法被充分利用，进而影响电池的容量。
其次，随着充放电次数的增加，碳负极的结构可能会发生微小的变化。
这种变化可能导致碳负极的孔径变大或变小，从而影响锂离子的传输效率和嵌入/脱出的可逆性。
这种不可逆的变化会导致电池容量的下降。
再次，正极材料在充放电过程中会经历锂离子的嵌入和脱出，导致结构发生变化。
特别是当锂离子脱出过多时，正极材料的结构可能会崩溃，使得电池容量下降。
此外，电解液的分解和反应也是一个重要因素。
在充放电过程中，电解液会与电极发生反应，产生固体电解质界面(SEI)膜。
这个膜的形成需要消耗部分锂离子，导致电池容量的损失。
同时，随着反应的进行，电解液的成分和浓度可能会发生变化，影响其电化学性能。
还有一个不容忽视的原因是电池的内阻随充放电次数的增加而增大。
这主要是由于电极材料和电解液的劣化，使得锂离子的传输和迁移受到阻碍，进一步影响电池的容量和性能。
最后，不恰当的充电方式也是导致电池容量下降的原因之一。
例如，过充电或充电电流过大可能会引起电解液的分解和正极材料的破坏，从而降低电池的容量。
综上所述，锂离子电池在多次充放电后容量下降的原因主要包括电极材料的劣化、电解液的分解和反应、内阻的增加以及不恰当的充电方式等。
了解这些原因有助于采取适当的措施来延长电池的使用寿命。
例如，采用适当的充电方式和维护方法、选择优质的材料和电解液、优化电极的结构和组成等。
这些措施可以帮助提高锂离子电池的充放电性能和使用寿命。
锂离子电池低容原因分析

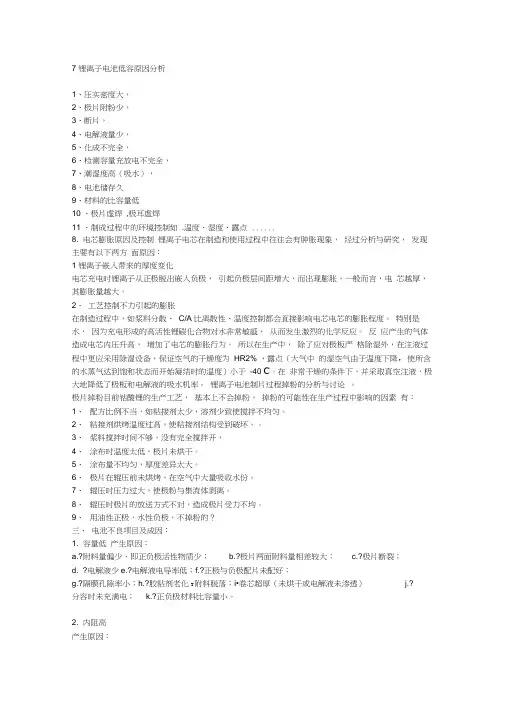

7 锂离子电池低容原因分析1、压实密度大，2、极片附粉少，3、断片，4、电解液量少，5、化成不完全，6、检测容量充放电不完全，7、潮湿度高（吸水），8、电池储存久9、材料的比容量低10 、极片虚焊,极耳虚焊11 、制成过程中的环境控制如.温度、湿度、露点......8. 电芯膨胀原因及控制锂离子电芯在制造和使用过程中往往会有肿胀现象，经过分析与研究，发现主要有以下两方面原因：1 锂离子嵌入带来的厚度变化电芯充电时锂离子从正极脱出嵌入负极，引起负极层间距增大，而出现膨胀，一般而言，电芯越厚，其膨胀量越大。
2．工艺控制不力引起的膨胀在制造过程中，如浆料分散、C/A 比离散性、温度控制都会直接影响电芯电芯的膨胀程度。
特别是水，因为充电形成的高活性锂碳化合物对水非常敏感，从而发生激烈的化学反应。
反应产生的气体造成电芯内压升高，增加了电芯的膨胀行为。
所以在生产中，除了应对极板严格除湿外，在注液过程中更应采用除湿设备，保证空气的干燥度为HR2% ，露点（大气中的湿空气由于温度下降，使所含的水蒸气达到饱和状态而开始凝结时的温度）小于-40 C。
在非常干燥的条件下，并采取真空注液，极大地降低了极板和电解液的吸水机率。
锂离子电池制片过程掉粉的分析与讨论。
极片掉粉目前钴酸锂的生产工艺，基本上不会掉粉，掉粉的可能性在生产过程中影响的因素有：1、配方比例不当，如粘接剂太少，溶剂少致使搅拌不均匀。
2、粘接剂烘烤温度过高，使粘接剂结构受到破坏，。
3、浆料搅拌时间不够，没有完全搅拌开，4、涂布时温度太低，极片未烘干。
5、涂布量不均匀，厚度差异太大。
6、极片在辊压前未烘烤，在空气中大量吸收水份。
7、辊压时压力过大，使极粉与集流体剥离。
8、辊压时极片的放送方式不对，造成极片受力不均。
9、用油性正极，水性负极，不掉粉的？三、电池不良项目及成因：1. 容量低产生原因：a.?附料量偏少，即正负极活性物质少；b.?极片两面附料量相差较大；c.?极片断裂；d. ?电解液少e.?电解液电导率低；f.?正极与负极配片未配好；g.?隔膜孔隙率小；h.?胶粘剂老化T附料脱落；i•卷芯超厚（未烘干或电解液未渗透）j.?分容时未充满电；k.?正负极材料比容量小。
最全最经典的锂离子电池容量衰减原因分析
本质原因锂离子电池在两个电极间发生嵌入反应时具有不同得嵌入能量,而为了得到电池得最佳性能,两个宿主电极得容量比应该保持一个平衡值。
在锂离子电池中,容量平衡表示成为正极对负极得质量比,即:ﻫγ＝m+/m-=ΔｘC-／ΔｙC+式中C指电极得理论库仑容量,Δx、Δｙ分别指嵌入负极及正极得锂离子得化学计量数、从上式可以瞧出,两极所需要得质量比依赖于两极相应得库仑容量及其各自可逆锂离子得数目、一般说来,较小得质量比导致负极材料得不完全利用;较大得质量比则可能由于负极被过充电而存在安全隐患。
总之在最优化得质量比处,电池性能最佳、对于理想得Li－ｉon电池系统,在其循环周期内容量平衡不发生改变,每次循环中得初始容量为一定值,然而实际上情况却复杂得多。
任何能够产生或消耗锂离子或电子得副反应都可能导致电池容量平衡得改变,一旦电池得容量平衡状态发生改变,这种改变就就是不可逆得,并且可以通过多次循环进行累积,对电池性能产生严重影响。
在锂离子电池中,除了锂离子脱嵌时发生得氧化还原反应外,还存在着大量得副反应,如电解液分解、活性物质溶解、金属锂沉积等,如图１所示。
Arora等[３]将这些容量衰减得过程与半电池得放电曲线对照起来,使得我们可以清楚地瞧出电池工作时发生容量衰减得可能性及其原因,如图２所示、一、过充电1ﻫ、石墨负极得过充反应:电池在过充时,锂离子容易还原沉积在负极表面:Li+＋e→Li(s),沉积得锂包覆在负极表面,阻塞了锂得嵌入。
导致放电效率降低与容量损失,原因有:①可循环锂量减少; ②沉积得金属锂与溶剂或支持电解质反应形成Lｉ2ＣO3,LiF 或其她产物;③金属锂通常形成于负极与隔膜之间,可能阻塞隔膜得孔隙增大电池内阻、④由于锂得性质很活泼,易与电解液反应而消耗电解液、从而导致放电效率降低与容量得损失。
快速充电,电流密度过大,负极严重极化,锂得沉积会更加明显。
这种情况容易发生在正极活性物相对于负极活性物过量得场合,但就是,在高充电率得情况下,即使正负极活性物得比例正常,也可能发生金属锂得沉积。
影响锂电池寿命和容量的因素
影响锂电池寿命和容量的因素
1、过压充电会导致电池容量下降。
2、放电截止电压不能无限降低，放电深度越大，容量衰减越快，当电压低于2.4V时，电池将进入深度放电，放电深度越深，其充电寿命越短。
3、放电倍率的提高，电池的放电容量和放电电压平台均有下降，放电倍率对电池的放电容量有影响。
同一块锂电池，以不同的放电倍率进行放电，随着放电倍率的提高，电池的放电容量和放电电压平台均有下降，2C、3C的放电容量分别是1C放电容量的89.6%和68.4%。
4、过大的放电电流会导致电池内部发热，致永久性损伤。
负载短路时，会引起电池的爆炸。
在使用锂电池时，必须加上过流和短路保护。
锂电池 容量 衰减 原因
锂电池容量衰减原因引言随着科技的进步和人们对便携式设备的需求增加，锂电池作为一种高能量密度、轻便易用的电池类型，得到了广泛的应用。
然而，锂电池在使用过程中会出现容量衰减的问题，这不仅影响了设备的使用时间，还限制了锂电池的寿命。
本文将深入探讨锂电池容量衰减的原因，从物理、化学和工程等多个角度进行分析。
1. 锂电池基本原理锂电池是一种通过锂离子的嵌入和脱嵌来实现电荷和放电的电池。
它由正极、负极、电解质和隔膜组成。
在充电过程中，锂离子从正极材料中脱嵌，并通过电解质和隔膜移动到负极材料中嵌入。
在放电过程中，锂离子从负极材料中脱嵌，并通过电解质和隔膜移动到正极材料中嵌入。
这个过程是可逆的，因此锂电池可以多次充放电。
2. 锂电池容量衰减的原因锂电池容量衰减是指锂电池在使用过程中其容量逐渐减小的现象。
容量衰减的原因主要包括以下几个方面：2.1. 电极材料结构变化电极材料的结构变化是导致锂电池容量衰减的主要原因之一。
在锂离子嵌入和脱嵌过程中，电极材料会发生体积变化，导致电极材料微观结构的破坏和变形。
这会导致电极材料的有效嵌锂容量减小，从而降低了锂电池的总容量。
2.2. 电解液中溶剂的分解锂电池中的电解液通常由溶剂和盐组成。
在充放电过程中，电解液中的溶剂会发生分解，产生一些有害的副产物，如氟化物、碳酸盐和氧化物等。
这些副产物会堵塞电解液中的孔隙和导电通道，降低离子传输速率，从而导致电池内阻的增加，降低了锂电池的容量。
2.3. 锂电池的循环使用锂电池的循环使用也是导致容量衰减的原因之一。
随着锂离子的嵌入和脱嵌，电极材料的微观结构会发生变化，电极材料表面会形成一层固体电解质界面膜（SEI 膜）。
随着循环次数的增加，SEI膜会变厚，增加了电极材料与电解液之间的电阻，降低了锂电池的容量。
2.4. 温度影响温度对锂电池容量衰减也有一定的影响。
在高温下，电极材料的结构变化速度加快，溶剂的分解速度增加，电池内阻增加，容量衰减加剧。
锂离子电池容量衰减规律
锂离子电池容量衰减规律锂离子电池是目前最常见的可充电电池之一，广泛应用于移动设备、电动工具、电动汽车等领域。
然而，随着充放电循环的进行，锂离子电池的容量会逐渐衰减，这对于电池的使用寿命和性能有一定的影响。
本文将详细介绍锂离子电池容量衰减的规律。
首先，需要了解锂离子电池的工作原理。
锂离子电池是通过锂离子在正负极之间的迁移来实现充放电的。
在充电过程中，锂离子会从正极材料（通常为金属氧化物）迁移到负极材料（通常为石墨），同时在正极材料上发生氧化反应；在放电过程中，锂离子会从负极材料迁移到正极材料，同时在负极材料上发生还原反应。
这个充放电的循环过程，会导致锂离子电池容量的衰减。
锂离子电池容量衰减的主要原因有以下几个方面：1. 锂离子电池的内阻增加：随着充放电循环的进行，电池内部的化学反应会导致胶体物质在电极间积聚，形成固体电解质界面。
这会增加电池的内阻，导致电池的放电速度减慢。
同时，高温环境下，电极材料的热膨胀也会导致内阻的增加。
2. 正负极材料的结构改变：在充放电过程中，正负极材料会发生锂离子的嵌入和脱嵌反应，随着循环次数的增加，材料的结构会发生变化。
特别是在高锂嵌入和脱嵌电荷的条件下，会导致电极材料的脱溶、成分变化，这会减少可用的嵌入和脱嵌位点，进而影响电池容量。
3. 电解液的分解：电解液在充放电过程中会发生分解，生成气体和固体产物。
这些产物会堵塞孔隙和缝隙，形成固体电解质界面，导致电池内阻增加，电池容量减小。
4. 热失控和电化学腐蚀：电池在高温和低温环境下会发生热失控和电化学腐蚀现象。
高温环境下，电池内部的电化学反应速度加快，但同时也会加速电池材料的热膨胀和结构破坏，导致容量衰减；低温环境下，电池内部的电化学反应速度减慢，电池活性物质的活性也减弱，同样导致容量的衰减。
以上是锂离子电池容量衰减的主要原因，但需要注意的是，不同类型的锂离子电池其容量衰减规律也会有所不同。
例如，锂铁磷酸铁锂电池（LiFePO4）相较于锂钴酸锂离子电池（LiCoO2）具有更好的循环性能和稳定性，容量衰减相对较低。
分析锂离子电池容量衰减的可能原因
分析锂离子电池容量衰减的可能原因
前言
锂离子电池是继镉镍、氢镍电池之后发展最快的二次电池。
它的高能特性让它的未来看起来一片光明。
但是，锂离子电池并不完美，其最大的问题就是它的充放电循环的稳定性。
本文总结并分析了锂离子电池容量衰减的可能原因，包括过充电，电解液分解及自放电。
本质原因
锂离子电池在两个电极间发生嵌入反应时具有不同的嵌入能量，而为了得到电池的最佳性能，两个宿主电极的容量比应该保持一个平衡值。
在锂离子电池中，容量平衡表示成为正极对负极的质量比，
即：γ=m+/m-=ΔxC-/ΔyC+
上式中C指电极的理论库仑容量，Δx、Δy分别指嵌入负极及正极的锂离子的化学计量数。
从上式可以看出，两极所需要的质量比依赖于两极相应的库仑容量及其各自可逆锂离子的数目。
一般说来，较小的质量比导致负极材料的不完全利用；较大的质量比则可能由于负极被过充电而存在安全隐患。
总之在最优化的质量比处，电池性能最佳。
对于理想的Li-ion电池系统，在其循环周期内容量平衡不发生改变，每次循环中的初始容量为一定值，然而实际情况却复杂得多。
任何能够产生或消耗锂离子或电子的副反应都可能导致电池容量平衡的改变，一旦电池的容量平衡状态发生改变，这种改变就是不可逆的，并且可以通过多次循环进行累积，对电池性能产生严重影响。
在锂离子电池中，除了锂离子脱嵌时发生的氧化还原反应外，还存在着大量的副反应，如电解液分解、活性物质溶解、金属锂沉积等
一、过充电
1、石墨负极的过充反应：
电池在过充时，锂离子容易还原沉积在负极表面：
沉积的锂包覆在负极表面，阻塞了锂的嵌入。
导致放电效率降低和容量损失，原因有：。
锂离子电池容量衰减的原因分析
锂离子电池容量衰减的原因分析 钾農亍电池是继锦氢、谍镉电池之后发展戢快的二次电也C 它的髙能特性既 适合于用作高速发展的小型化电子产品的电源.也很有杀塑用作对坏境无污染的 大型动力工具的电源=锤离子电池的应用很大程度取决于其充放电循环的稳定 性，佢和梵它二次电池一样，锂离于电池在循环过程中容量衰减是不可避免的。
因此分析锂离子电池容量哀减的原因，有助丁性傥更好的連离N 电七的研究与开 发以及生产和应用。
导致侄离子电池容呈损失原因很多，也很夏条，左材料方面的原因，也有土 产工艺方面的因素。
木文重娶从电杈过充，电解液的氧化分解，自枚电，界直膜 的形成、集电体的变化，王极溶解和正级材料发生相变、煲电体的性质等几方面 分析锂离子电池容量损失的原因，井对其反应机理作简妥阐述。
首光，我们介紹一下钟离子电池的工作原鏗。
所谓锂离子电池是ft 分别舟两 种能可逆地嵌入与脱嵌锂离子的化合物作为正负极活性物质而构戊的二次电池。
锂高子电池是在锂二次电池研兗的基吧上发展起来的一科新型二次电池。
锂离于 电池与锂一次电池的正极相同：都釆用一种能使規决子嵌入和脱嵌的佥属氧化物 作为正极.目前，可用作逊赢子电池正极活性物质的主要有3类：性姑氧化物、 钾铿氧化物和锌儒氧化物。
乞们各自的电极反应及琛论放电容章为:4-1 JCoO flj + CoO - e2 2 LiNiO 一Li"+NiO +e 2 2与锂二次电池不同的是：在锂离于二次电池中斥能使离子嵌入及脱嵌的後材 丰代替纯负极，负极反应及其锂论放电容最为:6C + Li +c — LiC6 372 mAh/g电解质一股用LiPF 或LiBF ，落剂用PC （碳酸丙烯酯）.EC （瑛酸乙烯咕八 6 4. DMC （二甲基礁酸酯）、DEC （二乙基碳酸酯）和毗EC 倂基乙烯碳酸的）的混合物。
隔腥用PP 微孔蒲膜或PE 微孔蒲膜.273 9mAh/g274.5tnAtVg14SmAh/g LiMnO^Li 4 2MnO 2简单丁解锂瘍子申池的丄作原理洁，我们算从乐极过沧，申僻液的氧化分解，自放电，界面膜的形成、电杈的不稳定性、集电体的性质等几方面分析铎离予电也容量损失的原因。
锂离子电池容量衰退机理与影响因素
锂离子电池容量衰退机理与影响因素下载温馨提示：该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by the editor. I hope that after you download them, they can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you!In addition, our shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!锂离子电池容量衰退机理与影响因素随着科技的迅猛发展，锂离子电池在移动电子设备、电动汽车、能源储存等领域得到了广泛应用。
影响锂电池容量的“罪魁祸首”，终于找到了！
影响锂电池容量的“罪魁祸首”，终于找到了！电动车新国标进入倒计时，对于锂电池来说，很有可能得到新一轮爆发式的增长。
相对于传统的铅酸电池，锂电池的发展有着显而易见的优势。
事实上，锂电池的过程中也有着不可忽视的不足之处，比如锂电池容量的衰减就不可小觑。
我们都知道，电动车锂电池的工作原理就是化学反应放电的过程。
锂电池在正负极两个电极之间发生反应时，为了得到电池的最佳性能，两个电极容量应保持平衡值，从而使锂电池容量保持平衡。
下面，小编就简单地和大家来分析一下锂电池容量衰减的几大原因！原因一：自放电锂电池的自放电是指电池在未使用状态下，电容量自然损失的现象。
锂离子电池自放电导致容量损失分两种情况：一是可逆容量损失；二是不可逆容量的损失。
可逆容量损失是指损失的容量能在充电时恢复，而不可逆容量损失的这部分容量损失则是不能恢复的。
长时间或经常自放电时，锂离子会形成一定的沉积，增大两极间容量不平衡程度，从而导致锂电池容量的损失。
原因二：电解液的分解在锂电池正常的工作中，电解液会发生氧化反应，发生氧化反应后会使电解液的浓度升高，从而导致电解液稳定性下降，最终造成锂电池容量的衰减。
原因三：过充电锂电池在过充电时，会导致放电效率降低和容量损失。
快速充电，电流密度过大，负极严重极化，锂离子的沉积会更加明显。
在正极活性物相对于负极活性物过量的场合，这种反应常常会加剧。
但是，在高充电率的情况下，即使正负极活性物的比例正常，也可能发生金属锂的沉积。
事实上，锂电池作为电池种类一个分支，容量的日常损失都是正常的。
但是，需要注意的是，在平常使用中避免锂电池的过充电，造成不必要的锂电池容量的损失！。
锂电池小电流放电容量变小的原因
锂电池小电流放电容量变小的原因
锂电池在小电流放电时,其可用容量会比额定容量小,主要有以下几个原因:
1. 极化效应
在放电过程中,正极活性材料表面会形成一层阳离子富集层,而负极活性材料表面会形成一层阴离子富集层,这种局部浓度梯度会导致电极电位发生偏移,从而降低电池的输出电压,使可用容量减小。
这种现象称为极化效应,在小电流放电时更加明显。
2. 副反应增加
锂电池在使用过程中,会伴随一些副反应的发生,如活性材料与电解液发生反应、阳极与阴极材料发生化学反应等。
这些副反应会消耗活性材料,降低电池的有效容量。
在小电流放电时,副反应相对较慢,但由于放电时间较长,副反应积累的影响就会更大。
3. 温度影响
锂电池的工作温度会影响其性能。
在较低温度下,电解液黏度增大,离子传输受阻,导致电池内阻增加,可用容量降低。
而在小电流放电时,电池内部产热量较小,更容易受到环境温度的影响。
4. 自放电
锂电池在存储和使用过程中都会发生一定程度的自放电,导致部分容量损失。
自放电速率较小,但在长时间的小电流放电过程中,自放电造
成的容量损失就会累积较多。
锂电池在小电流放电时,极化效应、副反应增加、温度影响和自放电等因素会导致其可用容量比额定容量小。
通过优化电池设计和使用条件,可以减小这些影响,提高锂电池的实际可用容量。
锂电低容的原因
锂电低容的原因锂电池作为一种高效、环保的电池类型，已经广泛应用于移动通信、电动车辆和储能设备等领域。
然而，锂电池的一个明显缺点就是其低容量。
下面将从材料特性、结构设计和电化学反应等方面解释锂电池低容量的原因。
锂电池的材料特性决定了其低容量。
锂电池主要由锂离子正极、锂离子负极和电解质组成。
正极材料一般采用的是过渡金属氧化物，如钴酸锂、镍酸锂等。
然而，这些材料在充放电过程中容易发生结构变化，导致锂离子嵌入和脱嵌的能力下降，进而降低了电池的容量。
此外，负极材料一般采用的是石墨，其嵌锂能力也有限，进一步限制了锂电池的容量。
锂电池的结构设计也对其容量产生了影响。
锂电池的结构主要包括正负极材料、电解质和隔膜。
其中，隔膜的选择对电池容量有很大影响。
隔膜具有导电和隔离正负极的功能，但其厚度和孔隙率等特性会影响锂离子的传输速率和电池的容量。
一般来说，隔膜越厚、孔隙率越低，电池的容量越低。
因此，为了提高锂电池的容量，需要在隔膜设计上进行改进，以增加锂离子的传输速率。
锂电池的电化学反应也是造成其低容量的原因之一。
锂电池的充放电过程是通过锂离子在正负极之间的迁移实现的。
然而，随着充放电次数的增加，正负极材料会发生结构变化，导致锂离子的嵌入和脱嵌速率下降，从而降低了电池的容量。
此外，电解质的稳定性也会影响锂电池的容量。
电解质的分解和氧化会导致电池内部的电化学反应失衡，进而降低电池的容量。
锂电池低容量的原因主要包括材料特性、结构设计和电化学反应等方面。
为了提高锂电池的容量，可以从改进材料特性、优化结构设计和提高电化学反应速率等方面入手，以实现锂电池的高效储能和广泛应用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
我们常说电动车锂电池组能跑多远，是衡量一个电动车质量及价格的重要因素，关系着电动车销量及客户的观感，那么锂电池组的性能与哪些因素有关。
东莞捷凯贝安新能源为你解答，锂电池组的容量是衡量锂电池性能的一项重要指标，一般用安时（AH）来表示，放电时间(小时)与放电电流(安培)的总称，即容量=放电时间×放电电流。
电池的实际容量，取决于电池中活性物质的多少和活性物质的利用率。
活性物质的量越多，活性物质利用率就越高，电池的容量也就越大，反之容量越小，一般锂电池的电芯质量就是由此来进行区别，影响电池容量的因素很多，常见的有以下几种:
(1) 放电率对电池容量的影响
铅蓄电池容量随放电倍率的增大而降低,也就是说放电电流越大,计算出电池的容量就越小。
比如一只5Ah的电池,用2.5A放电可以放2小时,即2.5×2=5 ; 那么用5A放电只能放出47分钟的电,合0.78小时。
其容量仅为5×0.78=3.9安时，所以对于给定电池在不同时率下放电,会有不同的容量。
我们在说容量时必须知道放电的时率或倍率，简单的讲就是用多大的电流放电。
放电率对锂电池组的影响和铅蓄电池的影响是同样的，所以电动车锂电池组在相同的时间下，在相对低速的情况下，跑动的距离越远。
(2)极板的几何尺寸对电池容量的影响
在活性物质的量一定时,与电解液直接接触极板的几何面积增加,电池容量增加,所以极板的几何尺寸,对电池容量的影响不可忽视。
(3) 温度对电池容量的影响
温度对锂电池组及铅酸蓄电池的都有较大的影响，一般对铅酸电池的影响更大,一般随着温度降底,容量下降；
在锂电池生产标准中,一般要规定一个温度为额定标准温度,锂电池的技术参数，都是在标准温度下进行测试的(一般为25摄氏度) ，假设电池电压保持恒定，放电电流降低，电池的功率输出也会下降。
如果温度上升则相反，即锂聚合物电池输出功率会上升。
温度也影响电解液的传送速度，温度上升则加快，温度下降，传送减慢，电池充放电性能也会受到影响。
(3)终止电压对电池容量的影响
当电池放电至某一个电压值以后,产生电压急剧下降,实际上所获得的能量非常小,如果长期深放电,对电池的损害相当大，所以必须在某一电压值终止放电，该截止放电电压叫放电终止电压，设定放电终止电压,对延长锂电池组使用寿命意义重大。
