柠檬酸盐镀铜添加剂及其工艺
酸性镀铜工艺及添加剂使用
酸性镀铜工艺及添加剂使用刘强高级工程师1. 前言全光亮酸性镀铜工艺参数即基础成分和操作参数严格按照电镀产品要求确定：要求最高光亮度和最高填平速度的铜酸比（五水硫酸铜与硫酸之比）最高可达到4.6，硫酸铜最高可达到230g/l，硫酸最低可达50g/l；随着对均镀能力和走位深度要求的提高，必须通过调低对最高光亮度和最高填平速度的要求，装饰性电镀铜酸比最低可降至1.8，硫酸铜最低可降至150g/l，硫酸最高可达到85g/l。
对于均镀能力和走位深度要求极高的线路板行业电镀铜，铜酸比最低可降至0.33，硫酸铜最低可降至50g/l，硫酸最高可达到150g/l。
因此全光亮酸性镀铜工艺的逻辑是：①硫酸铜与硫酸的维护方向因同离子效应限制，填平光亮和均匀走深要求重点的限制而完全相反；②要提高填平速度和出光光亮度，就要提高铜酸比和硫酸铜绝对含量，牺牲部分均镀能力和走位深度；要提高均镀能力和走位深度，就要降低铜酸比和硫酸铜绝对含量，牺牲部分填平速度和出光光亮度。
通过对铜酸比和硫酸铜含量的检测，就能知道在0.33-4.6铜酸比所处的位置，以及当前位置是填平光亮度不能满足要求还是均匀走深度不能满足要求。
当铜酸比、硫酸铜策略确定后，添加剂的抑制比策略应与铜酸比策略大方向一致以保持重点要求最佳化，局部相对抗，以防一边倒产生均匀走深或填平出光性能恶化。
镀液高低区沉积速度相对均衡。
例如对于填平出光型镀液，硫酸铜很高，硫酸很低，填平剂、开缸剂要低，光亮剂要高，当低位走深和均匀度不能满足要求时适当提高提高填平剂、开缸剂比例；对于均匀走深型镀液，硫酸铜很低，硫酸很高，填平剂、开缸剂要高，光亮剂要低，当填平出光速度不能满足要求时适当提高提高光亮剂比例；要达到良好的效果，不仅高低铜酸比充分发挥其长,更关键在于添加剂杨其长，避其短，力量均衡。
对填平出光要求低对均匀走深要求高的产品，大比例使用光亮剂，不仅浪费，而且导致低位达不到要求；对填平出光要求高对均匀走深要求低的产品，大比例使用填平剂、开缸剂导致出光填平速度慢，低位孔隙难填平，发黑发暗，高位电流范围被压缩，易起雾朦，甚至烧焦。
络合物镀镍液中柠檬酸盐分析方法的研究
１２ 沉 淀 法 ．
方法摘要 ：乙酸铅与柠檬酸生成白色柠檬酸铅沉淀 ，此沉淀溶于过 量 的氨水中，过量的乙酸铅与溶液中的氢氧根 ，生成氢氧化铅 的白色沉 淀为指示终点。 ． １ ． 离柠檬酸的测定 （ ３游 酸碱滴定法 ） 方法摘要 ： 本法采用 甲基红作指示剂 ， 用直接酸碱滴定法测定游离 的柠檬酸 。
１４ Ｋ Ｏ． ． Ｍｎ 法
１ 采用 乙酸铅与柠檬酸生成 白色柠檬酸铅沉淀 ，但是事实上经过 ） 我们反复的验证和研究在镍镀液 中沉淀的现象 比 较不容易看到 ，在试验 中测定络合物量不稳定 以致试验无法在进行 。 ２ 采用酸碱直接滴定镍电镀液。在镀液中本身有镍钴的离子颜色干 ） 扰， 所以我在试验中遇到很多困难 ， 滴定过程中反应 比较慢每次反应的时 间都不一样 ， 试验数据在读取时误差计算很大以致试验无法在进行。 ３ 采用分光光度法测定镍电镀液中的柠檬酸盐误差很大 ， Ｍ ０ ） 而Ｋ ｎ 方法是一种比较精确的方法 ， 相对误差不超过１ ％。Ｋ ｎ Ｍ ０方法具有的特 点 ： 系稳定 ， 体 仪器设备简单 ，操作方便 ， 反应现象突跃 明显 ， 电镀 受 液的干扰小 ， 数据处理简便 ，能更好的在一些试验设施简陋的厂家得到 推广使用。
… … … … … … …
（ 上接第１８ ） ５页 实际上是—个双向交流互动、 不断循环、不断调控的过程。 职业 中专 的计算机 教育是一种面对市场 的教 育 ，我们只有根据市 场 的变化不断 的做 出调节应对才可 以使我们 的学生更加具有就业的竞 争力 ，使学校也能够得 到蓬勃 的发展 。因此 ，作为计算机专业的专职 教师 ，要合理规划课堂教学 与实践教 学的时问分配 ，深入探索 自主学
Ｖ
柠檬酸钠含量 （ ）＝（ ５ Ｋ ２ ～ Ｖ）×１０ ／３ ００Ｖ
化学镀工艺流程详解
化学镀工艺流程化学镀是一种在无电流通过的情况下,金属离子在同一溶液中还原剂的作用下通过可控制的氧化还原反应在具有催化表面(催化剂一般为钯、银等贵金属离子）的镀件上还原成金属，从而在镀件表面上获得金属沉积层的过程,也称自催化镀或无电镀。
化学镀最突出的优点是无论镀件多么复杂，只要溶液能深入的地方即可获得厚度均匀的镀层，且很容易控制镀层厚度。
与电镀相比，化学镀具有镀层厚度均匀、针孔少、不需直流电源设备、能在非导体上沉积和具有某些特殊性能等特点；但化学镀镀层质量不很好，厚度上不去，且可镀的品种不多，故主要用于不适于电镀的特殊场合。
近年来,化学镀技术得到了越来越广泛的应用，在各种非金属纤维、微球、微粉等粉体材料上施镀成为研究的热点之一；用化学镀方法可以在非金属纤维、微球、微粉镀件表面获得完整的非常薄而均匀的金属或合金层，而且镀层厚度可根据需要确定。
这种金属化了的非金属纤维、微球、微粉镀件具有良好的导电性，作为填料混入塑料时能获得较好的防静电性能及电磁屏蔽性能,有可能部分取代金属粉用于电磁波吸收或电磁屏蔽材料。
美国国际斯坦福研究所采用在高聚物基体上化学镀铜来研制红外吸收材料.毛倩瑾等采用化学镀的方法对空心微珠进行表面金属化改性研究，发现改性后的空心微珠具有较好的吸波性能，可用于微波吸收材料、轻质磁性材料等领域。
化学镀所需仪器:电热恒温水浴锅；8522型恒温磁力搅拌器控温搅拌；增力电动搅拌机.化学镀工艺流程：机械粗化→化学除油→水洗→化学粗化→水洗→敏化→水洗→活化→水洗→解胶→水洗→化学镀→水洗→干燥→镀层后处理。
1化学镀预处理需进行化学镀的镀件一般不溶于水或者难溶于水。
化学镀工艺的关键在于预处理，预处理的目的是使镀件表面生成具有显著催化活性效果的金属粒子，这样才能最终在基体表面沉积金属镀层。
由于镀件微观表面凸凹不平，必须进行严格的镀前预处理,否则易造成镀层不均匀、密着性差,甚至难于施镀的后果。
1.1化学除油镀件材料在存放、运输过程中难免沾有油污,为保证预处理效果,必须首先进行除油处理，去除其表面污物，增加基体表面的亲水性，以确保基体表面能均匀的进行金属表面活化。
柠檬酸盐-酒石酸盐体系锌基合金碱性无氰镀铜工艺
柠檬酸盐-酒石酸盐体系锌基合金碱性无氰镀铜工艺杨防祖;赵媛;田中群;周绍民【摘要】以柠檬酸盐、酒石酸盐为主配位剂,研究了锌基合金上碱性无氰镀铜工艺.镀液组成和工艺条件为:二水合氯化铜16g/L,柠檬酸钾82g/L,酒石酸钾钠20g/L,胺化合物29g/L,硼酸30g/L,氯化钾28 g/L,氢氧化钾20g/L,光亮剂0.01 mL/L,温度45 ℃,pH为9(用KOH或盐酸调节),镀液搅拌,电流密度1.0A/d㎡.研究了搅拌、镀液温度,pH、铜离子质量浓度和添加剂对镀层外观的影响.测试了镀液的电流效率,深镀能力,分散能力,抗杂质能力,与基体的结合力,表面形貌和结构.结果表明,添加剂体积分数在0.01～1.50 mL/L范围内均可获光亮的镀层;电流效率随电流密度、温度和pH的提高而增大;镀液有较强的抗杂质能力,深镀能力达100%,分散能力为84.1%,电流效率在90%左右,镀层晶粒细小、致密、平整,颗粒分布均匀,与基体结合牢固.【期刊名称】《电镀与涂饰》【年(卷),期】2010(029)011【总页数】4页(P4-7)【关键词】锌基合金;碱性无氰镀铜;配位剂;柠檬酸盐;酒石酸盐【作者】杨防祖;赵媛;田中群;周绍民【作者单位】固体表面物理化学国家重点实验室,厦门大学化学化工学院,福建,厦门,361005;固体表面物理化学国家重点实验室,厦门大学化学化工学院,福建,厦门,361005;固体表面物理化学国家重点实验室,厦门大学化学化工学院,福建,厦门,361005;固体表面物理化学国家重点实验室,厦门大学化学化工学院,福建,厦门,361005【正文语种】中文【中图分类】TQ153.14目前，无氰镀铜工艺前处理要求相对较高，产品的成品率较低，铜镀层与活泼金属之间的结合力达不到要求，工艺维护相对困难。
若要实现无氰镀铜新技术的推广应用，则必须达到如下技术要求：电镀初期数秒时间内，基体处于活化状态；活泼金属基体与镀液中的铜(配合)离子不发生置换反应，保证铜镀层与基体结合牢固；镀铜液有较好的分散能力和覆盖能力；铜镀层均匀、致密，有一定的光亮度；镀液稳定性好，工艺简单，易操作。
微氰镀金技术柠檬酸盐镀金新技术

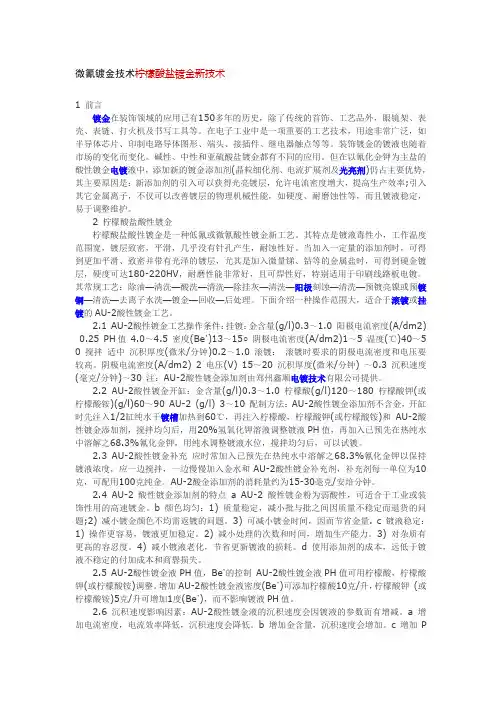

微氰镀金技术柠檬酸盐镀金新技术1 前言镀金在装饰领域的应用已有150多年的历史，除了传统的首饰、工艺品外，眼镜架、表壳、表链、打火机及书写工具等。
在电子工业中是一项重要的工艺技术，用途非常广泛，如半导体芯片、印制电路导体图形、端头、接插件、继电器触点等等。
装饰镀金的镀液也随着市场的变化而变化。
碱性、中性和亚硫酸盐镀金都有不同的应用。
但在以氰化金钾为主盐的酸性镀金电镀液中，添加新的镀金添加剂(晶粒细化剂、电流扩展剂及光亮剂)仍占主要优势，其主要原因是：新添加剂的引入可以获得光亮镀层，允许电流密度增大，提高生产效率;引入其它金属离子，不仅可以改善镀层的物理机械性能，如硬度、耐磨蚀性等，而且镀液稳定，易于调整维护。
2 柠檬酸盐酸性镀金柠檬酸盐酸性镀金是一种低氰或微氰酸性镀金新工艺。
其特点是镀液毒性小，工作温度范围宽，镀层致密，平滑，几乎没有针孔产生，耐蚀性好。
当加入一定量的添加剂时，可得到更加平滑、致密并带有光泽的镀层，尤其是加入微量锑、钴等的金属盐时，可得到硬金镀层，硬度可达180-220HV，耐磨性能非常好，且可焊性好，特别适用于印刷线路板电镀。
其常规工艺：除油—清洗—酸洗—清洗—除挂灰—清洗—阳极刻蚀—清洗—预镀亮镍或预镀铜—清洗—去离子水洗—镀金—回收—后处理。
下面介绍一种操作范围大，适合于滚镀或挂镀的AU-2酸性镀金工艺。
2.1 AU-2酸性镀金工艺操作条件：挂镀：金含量(g/l)0.3～1.0 阳极电流密度(A/dm2) 0.25 PH值4.0～4.5 密度(Be’)13～15○阴极电流密度(A/dm2)1～5 温度(℃)40～5 0 搅拌适中沉积厚度(微米/分钟)0.2～1.0 滚镀：滚镀时要求的阴极电流密度和电压要较高。
阴极电流密度(A/dm2) 2 电压(V) 15～20 沉积厚度(微米/分钟) ～0.3 沉积速度(毫克/分钟)～30 注：AU-2酸性镀金添加剂由郑州鑫顺电镀技术有限公司提供。
化学镀铜实验：利用铜盐溶液镀铜
准备所需试剂 和设备
加入适量的还 原剂
将铜盐溶解在 适当的溶剂中
搅拌均匀并等 待溶液澄清
清洁：使用适当的清洁剂去除基材表面的污垢和油脂 干燥：将清洁后的基材彻底干燥
粗化：使用化学或物理方法对基材表面进行粗化处理，增加表面的粗糙度和附着力
搅拌速度：搅拌速度会影响溶液中各成分的均匀分布，从而影响镀铜效果，需要保持适 当的搅拌速度。
PART TWO
清洗基材：使用适当的溶剂清洗基材表面，去除油脂、污垢和杂质
干燥：将清洗后的基材置于干燥环境中，自然晾干或使用干燥设备
预处理：对基材进行适当的预处理，如喷砂、化学腐蚀等，以提高表面粗糙度和 活性
清洗：使用清洗液 彻底清洗镀层表面， 以确保镀层表面的 清洁度
干燥：将清洗后的 镀层表面进行干燥 处理，以去除残留 的水分
检测：对镀层表面 进行检测，以确保 镀层的质量和性能 符合要求
PART THREE
实验操作前必 须佩戴防护眼 镜、实验服和 化学防护手套
实验室内严禁 吸烟和饮食
实验过程中要 保持室内通风 良好，避免有
XX,a click to unlimited possibilities
汇报人：XX
CONTENTS
PART ONE
铜盐：硫酸铜、氯 化铜等
络合剂：柠檬酸钠、 酒石酸钾等
还原剂：甲醛、次 亚磷酸钠等
缓冲剂：乙酸钠、 硼酸钠等
还原剂可以选择甲醛、乙二 胺等有机化合物
铜盐溶液中的铜离子被还原 剂还原成铜原子
害气体聚集
实验结束后要 及时清理实验 台面，确保整
洁卫生
实验器具使用后应 及时清洗，避免残 留物对下次实验造 成影响。
酸铜电镀液中的添加剂去除方法
酸铜电镀液是电化学工业中常用的一种处理涂层表面的技术，它可以有效地提高铜电镀的效率和质量，并且可以在电镀过程中防止铜离子还原成金属铜而导致了漆表面出现黑斑等缺陷。
在一般的酸铜电镀液中，通常会添加一些辅助剂来改善电镀效果，但这些添加剂在使用一段时间后会逐渐被污染物所吸附，降低了其活性，影响了电镀液的使用寿命。
1. 添加剂的种类酸铜电镀液中常用的添加剂有：（1）赋活剂：赋活剂是一种能够提高电镀效率、促进金属电镀的辅助剂。
常用的赋活剂有巯基乙醇、乙二胺等，这些添加剂可以增加阴极活性，提高电镀速度和容量。
（2）化学添加剂：酸铜电镀常用的化学添加剂有控制剂、稳定剂、缓冲剂等。
这些添加剂能够在电镀过程中，稳定电镀液的PH值，抑制杂质的析出和聚集，从而保持电镀液的活性。
2. 添加剂的污染随着酸铜电镀液的不断使用，其中的添加剂会逐渐被污染物所吸附而失去活性，例如金属离子、有机物、杂质等。
当添加剂受到污染时，电镀液的导电性下降，电镀速率降低，并且容易出现气泡、漆膜开裂等问题，降低了电镀液的质量和使用寿命。
3. 添加剂的去除方法针对酸铜电镀液中添加剂的污染，有以下几种常用的去除方法：（1）活化处理：通过添加适量的还原剂或增加电流密度，可以使污染的添加剂重新被激活，恢复其原有的活性。
这种方法对污染轻微的电镀液效果较好，但需要谨慎控制活化的条件，以免引起其他不必要的问题。
（2）沉淀法：利用一些特定的化学试剂，如氢氧化钠、硫氰酸钠等，可以将污染的添加剂沉淀下来，然后通过过滤或沉淀分离的方法将其去除。
这种方法操作简单，但会产生大量的废液，需要处理和回收。
（3）离子交换法：利用离子交换树脂可以选择性地去除特定的金属离子或有机物，将其固定在树脂上，从而实现对电镀液的净化和再生。
在实际应用中，以上方法可以结合使用，根据电镀液的实际情况选择合适的去除方法。
对于添加剂的使用和管理也需要加强，定期检测电镀液的活性和污染程度，及时进行维护和处理，以确保电镀液的质量和稳定性。
柠檬酸钠防锈剂研究工艺
柠檬酸钠防锈剂研究工艺引言：随着工业的发展，金属材料的应用范围越来越广泛。
然而，金属材料容易受到氧气、水分和其他化学物质的腐蚀，从而导致金属材料的性能下降甚至失效。
为了延长金属材料的使用寿命，人们研究出了各种防锈剂。
本文将以柠檬酸钠防锈剂为例，介绍其研究工艺和应用。
一、柠檬酸钠防锈剂的制备工艺柠檬酸钠防锈剂的制备工艺主要包括原料准备、溶液制备、配方调整和产品筛选等步骤。
1. 原料准备：柠檬酸钠防锈剂的主要原料是柠檬酸和氢氧化钠。
柠檬酸可从柠檬、酸橙等柑橘类水果中提取得到，氢氧化钠则是常见的化学试剂，市场上易于购买。
2. 溶液制备：将柠檬酸和氢氧化钠按一定比例加入适量的蒸馏水中，搅拌至完全溶解。
溶液的浓度可以根据具体需求进行调整，通常在1%至10%之间。
3. 配方调整：根据不同金属材料的特性和使用环境的要求，可以适当添加一些辅助成分，如缓蚀剂、表面活性剂等，以增强柠檬酸钠防锈剂的性能和稳定性。
4. 产品筛选：将调整好配方的柠檬酸钠防锈剂进行实验室测试，评估其抗腐蚀性能、涂膜附着力、耐久性等指标。
根据实验结果选择出性能良好的产品。
二、柠檬酸钠防锈剂的应用1. 表面处理：在金属材料表面涂覆一层柠檬酸钠防锈剂，可以形成一层保护膜，隔绝金属与外界环境的接触，起到防锈的作用。
涂膜的厚度和均匀性对防锈效果有重要影响，因此需要注意涂覆工艺的控制。
2. 浸泡法：将金属材料浸泡在柠檬酸钠防锈剂溶液中，使其得到全面覆盖。
浸泡时间和温度可以根据具体材料和需求进行调整，通常在数分钟至数小时之间。
浸泡后，将金属材料取出并晾干，形成一层均匀的防锈膜。
3. 喷涂法：将柠檬酸钠防锈剂溶液通过喷枪均匀地喷涂在金属材料表面。
喷涂厚度和喷涂技术对防锈效果有重要影响，需要注意喷涂的均匀性和覆盖度。
三、柠檬酸钠防锈剂的优势和应用领域1. 优势：柠檬酸钠防锈剂具有环保、无毒、易于制备和使用等优点。
与传统的防锈方法相比，柠檬酸钠防锈剂无需使用有毒有害的物质，对环境和人体无害。
用亚铁离子和钙离子协同沉淀柠檬酸盐镀镍废水中的配位剂
DOI: 10.19289/j.1004-227x.2021.03.012
用亚铁离子和钙离子协同沉淀柠檬酸盐镀镍废水中的配位剂
郭崇武*，陈康
（广州超邦化工有限公司，广东 广州 510460）
摘要：研究了亚铁离子和钙离子沉淀含羧基配位剂时的协同效应。在 pH 为 10.5 ~ 12.5 的条件下，用亚铁离子和钙离子共同沉淀
化钠溶液调节其 pH 至 5。取 3 份试液各 1 L 于烧杯中，向 1 号烧杯中加入无水氯化钙 3 g，搅拌使其溶解
后以氢氧化钙调节 pH 至 11.5；向 2 号烧杯中加入四水合氯化亚铁 3 g，搅拌使其溶解后以氢氧化钙调节
pH 至 11.5；向 3 号烧杯中加入四水合氯化亚铁 6 g，搅拌使其溶解后以 10%氢氧化钠溶液调节 pH 至 氧化镍不能沉淀完全[22]，随 pH 增加，氢氧化镍沉淀稳定性增加，但 pH > 12.5 则需过量
加入氢氧化钙。因此，本工艺规定沉淀时的 pH 为 10.5 ~ 12.5。
2. 3 处理效果
按柠檬酸盐镀镍工艺配制镀液，将镀液稀释 100 倍作为模拟废水，其中含镍离子 200 mg/L、柠檬酸钠
PAM
柠檬酸盐 镀镍废水
调节池
加料池
沉淀池
絮凝池
稀盐酸，pH 6 ~ 9
上清液
斜管沉降池
中和池
排放
沉淀
滤液
滤渣
板框式压滤机
委外处理
图 1 柠檬酸盐镀镍废水的处理流程 Figure 1 Flowchart for treatment of the wastewater discharged from citrate nickel electroplating
络合物镀镍液中柠檬酸盐分析方法的研究
络合物镀镍液中柠檬酸盐分析方法的研究摘要在电镀工艺中,镀液添加络合物已经被很多厂家青睐,而柠檬酸盐是一种极为重要的络合剂。
它能稳定电镀液,提高镀液的深镀能力和均镀能力,更有细化晶粒提高镀层质量的作用。
由于电镀过程中柠檬酸盐发生电化学反应而不断消耗,因此电镀液中柠檬酸盐含量的准确检测对柠檬酸盐的正确补充是非常重要的。
虽然有很多文献报道有关柠檬酸盐的检测方法,例如分光光度法、酸碱滴定法、沉淀法等等。
但并不适合电镀液中柠檬酸盐的测定。
通过对络合物镍电镀液分析方法的研究试验。
发现采用KMnO4方法可以较准确的分析镍镀液中络合物柠檬酸盐的含量。
关键词镍电镀液;络合剂;柠檬酸盐;分析方法随着第三次产业革命以及20世纪60年代后期出现的世界性的技术爆炸,为各行各业带来了技术的突飞猛进和飞速发展,电镀行业也得到长足的进步,促进电镀工艺向低能耗,低物耗,低污染,高质量,高效率方向迅速发展。
电镀是一种表面加工工艺,它是利用化学方法将金属离子还原为金属,并沉积在金属或非金属制品的表面上,形成符合的平滑致密的金属覆盖层。
其实质就是给各种制品穿上一层金属“外衣”,这镀层就叫做电镀层,它的性能在很大的程度上取代了原来的基体的性质。
所谓超硬材料电镀制品就是用电镀的方法把超硬材料固结在金属镀层中制成的一类制品。
在电镀溶液中能与金属离子生成络合离子的物质称为络合剂。
在络合物镀液中最重要最有意义的并不是络合剂的绝对的含量,而是络合剂含量和主盐的相对含量,通常用络合剂的游离的量来表示,即除络合金属离子以外多余的络合剂。
根据我们研究发现在电镀工具生产中加添加剂来提高生产效率,络合物是其中发展的一大趋势,一般厂家较常选用柠檬酸盐。
经研究络合剂的游离量的增加,阴极极化增加,可使镀层结晶细致,镀液的分散能力和覆盖能力都得到改善,但是,阴极电流效率下降,沉积速度变慢。
过高时,大量析氢会造成镀层针孔,低电流密度区没有镀层,还会造成基体金属的氢脆。
柠檬酸盐镀铜工艺
柠檬酸盐镀铜工艺柠檬酸盐镀铜是一种常用的金属表面处理工艺，它可以在金属表面形成一层均匀、致密的铜层，提高金属的耐腐蚀性和装饰性。
本文将介绍柠檬酸盐镀铜工艺的原理、步骤和应用。
一、原理柠檬酸盐镀铜是一种电化学镀铜工艺，利用柠檬酸盐溶液中的柠檬酸根离子作为还原剂，将金属离子还原成金属铜并沉积到金属表面。
在柠檬酸盐溶液中，柠檬酸根离子与金属阳离子发生反应，生成金属铜和二氧化碳。
这个过程是在外加电流的作用下进行的，电流通过金属表面，使金属表面成为阴极，金属离子在外加电流的驱动下被还原成金属铜并沉积到金属表面。
二、步骤柠檬酸盐镀铜的步骤主要包括准备金属表面、制备柠檬酸盐溶液、镀铜处理和后处理。
1. 准备金属表面需要将金属表面清洗干净，去除表面的污垢和氧化物。
可以使用酸性清洗剂或机械方法进行清洗，确保金属表面光洁无杂质。
2. 制备柠檬酸盐溶液柠檬酸盐溶液是镀铜过程中的电解液，它是由柠檬酸盐、柠檬酸和其他辅助剂组成的。
柠檬酸盐是镀铜的主要成分，柠檬酸是还原剂，辅助剂可以调节溶液的PH值和其他性能。
制备柠檬酸盐溶液时，需要根据具体要求调整柠檬酸盐和柠檬酸的浓度，控制溶液的PH 值和温度。
3. 镀铜处理将清洗干净的金属置于柠檬酸盐溶液中，作为阴极。
通过外加电流，使金属表面成为阴极，金属离子在电流的作用下被还原成金属铜，并沉积到金属表面。
在镀铜过程中，需要控制电流密度、镀铜时间和温度等参数，以获得理想的镀铜效果。
4. 后处理镀铜完成后，还需要进行后处理，包括清洗、抛光和保护。
清洗可以去除表面的残留溶液和杂质，抛光可以提高镀铜层的光亮度和光洁度，保护可以增加镀铜层的耐腐蚀性和耐磨性。
三、应用柠檬酸盐镀铜工艺广泛应用于金属制品的表面处理和装饰。
镀铜层具有良好的导电性和导热性，可以提高金属制品的性能。
同时，镀铜层还可以增加金属制品的装饰性，使其具有更好的外观。
柠檬酸盐镀铜工艺常用于制备电子器件、通讯设备、金属工艺品和装饰品等。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
柠檬酸有4个配位基，是良好的络合剂，能与Cu2+形成一个五元环和一个六元环的螯合物。
该络合物非常稳定，可以有效地防止钢铁上的铜置换现象。
用柠檬酸盐配的镀铜溶液分散能力和深镀能力非常好，电流有效率可到95%。
所得镀层均匀、细致。
镀液的电镀设备厂电镀密度范围较宽。
由于柠檬酸具pH缓冲功能，镀液的pH在电镀过只摹》LI／缓慢，较稳定，这就排除了因pH突然改变而造成镀层瑕疵的可能。
另外，柠檬酸盐镀铜液抗杂质污染的能力很强，可保证该镀铜工艺生产的稳定性。
镀液的日常维妒＼简单，完全无毒无害。
由于种种优点，柠檬酸盐镀铜工艺已经在实际生产中啄臂应用。
柠檬酸盐镀铜与氰化镀铜工艺相比，在电流效率、覆盖能力、分散能力等多方面的性能参数上均已超过氰化镀铜工艺的水平。
在镀液的稳定性上也远远优于昏l豐雾盞赢艺。
特别在对环境以及人体的危害性上面具有不可比拟的优势。
镀液的控制及工艺条件维护简单，在实际生产中也不需要苛刻的条件，生产成本比较低。
更多电镀设备，详见。
