第四章_拉刀设计及应用

第四章_拉刀设计及应用
• 11) 拉床拉削走刀时的平稳、有力,与拉床运行前的邮箱 运转加热,油缸中储存空气的排出,油压稳定升降有着密 切关系,其中以排除走刀时的颤动或爬行尤为重要;
• 12) 拉削前应用冷却润滑油冲洗浸溶拉刀,冲刷附在刀齿 和 容屑槽内的切屑或其他赃物,并使刀齿进一步得到润滑;
• 13) 拉刀插入夹头时,要注意插板是否插正;自动锁紧的夹 头,在拉刀插入后要用手往回拉一拉,看是否已经锁紧;带 爪式的夹头在拉刀插入后要观察和用手试拉是否装正和 卡 住。然后将所需拉削的工件推在拉削的定位面上,才能 开 车拉削。
第四章 拉刀的设计及应用
• 第一节 概述 第二节 拉刀主要切削要素的选取
• 第三节 拉刀的合理使用 • 第四节 拉刀的重磨与检验
一、概述
• 一、 拉刀的种类和用途 • 二、 拉刀结构要素 • 三、 拉削方式
图1 渐开线花键拉刀(6T95倒档啮合齿座)
一、 拉刀的种类和用途(工作示意图)
• 拉刀.mpg
• 拉削前的工件应满足下列要求 • 1) 拉前的预制孔,应进行半精加工; • 2) 拉削时的基面必须平整光滑,如果预制孔与定位基面精
度较差,则应采用球面支承夹具; • 3) 对于较短的工件。其长度小于拉刀两个齿距时,可用夹
具把几个工件紧固在一起拉削; • 4) 钢件应经过正火或退火及调制处理,其硬度在
1、前角γ、后角α 的选取
• 前角γ 拉刀的前角主要根据被拉削材料的性能选
取。当拉削韧性材料时,应选用较大的前角,拉 削脆性材料时,应选用较小的前角。
• 后角α 拉刀的后角是根据拉刀的类型和工件所需
的加工精度而确定的。增大后角可以减少拉刀后 刀面与工件的摩擦,但在重磨时会很快减小拉刀 的尺寸,使其丧失精度。通常拉削IT7~IT8级精 度的圆孔拉刀、花键拉刀、四六方拉刀以及其他 类型的拉刀切削齿后角为2°~3°30′,拉削IT9精 度和更低精度的上述拉刀切削齿后角为3°~4°, 单面有齿的槽拉刀、平面拉刀和外拉刀切削齿后 角为4°~7°,校准齿的后角为0°30′~1°30′。

花键拉刀总结

花键拉刀总结

花键拉刀总结1. 花键拉刀的概念花键拉刀是一种常用的加工方法,用于在零件上切削出花键状的凸台或凹槽。

它常用于连接机械零件,提供稳定的定位和传动功能。

花键拉刀的加工过程相对简单且效率较高,被广泛应用于机械制造领域。

本文将详细介绍花键拉刀的工艺步骤、工具选用、注意事项等内容。

2. 花键拉刀的工艺步骤花键拉刀的加工过程主要包括以下几个步骤:•设计花键形状:根据实际应用需要和工件设计要求,确定花键的几何形状和尺寸。

这一步骤包括花键的长度、宽度、深度等设计参数的确定。

•选择合适的工具:根据花键的设计要求,选择合适的花键拉刀工具。

一般情况下,可以选择刀具形状与工件花键形状相吻合的拉刀,以确保加工过程中的刀具与工件的配合性良好。

•固定工件:将待加工的工件进行固定,可以采用夹紧装置或其他适当的方式来固定工件,以确保加工过程中工件的位置稳定。

•调整工艺参数:根据工件材料的硬度、加工要求等因素,合理设置花键拉刀加工的切削速度、进给量等工艺参数,以确保加工过程的质量和效率。

•开始加工:根据以上设置好的参数和工具,进行花键拉刀的加工过程。

通过逐渐切削工件的方式,完成对花键的形成。

•检验加工质量:在加工完成后,使用适当的检测工具来检验加工质量,包括花键的尺寸、形状等参数,以确保加工结果符合设计要求。

3. 工具选用与使用注意事项在花键拉刀的加工过程中,正确选择工具并注意使用方法将直接影响加工效果和质量。

下面列举一些工具选用与使用注意事项:•选择合适的拉刀:根据花键的尺寸和形状,选择与之相对应的拉刀。

合适的拉刀能够提高加工质量和效率。

•切削性能优良的拉刀材料:拉刀的材料应具备良好的切削性能,能够在加工过程中保持刀具的锋利度和耐磨性。

•保持刀具的锋利度:在加工过程中,定期检查和磨削拉刀,保持其锋利度。

过度磨削可能会导致刀具失去锋利度,影响加工质量。

•合适的切削参数设置:根据不同的工件材料和形状,设置合适的切削参数,包括切削速度、送料量等。

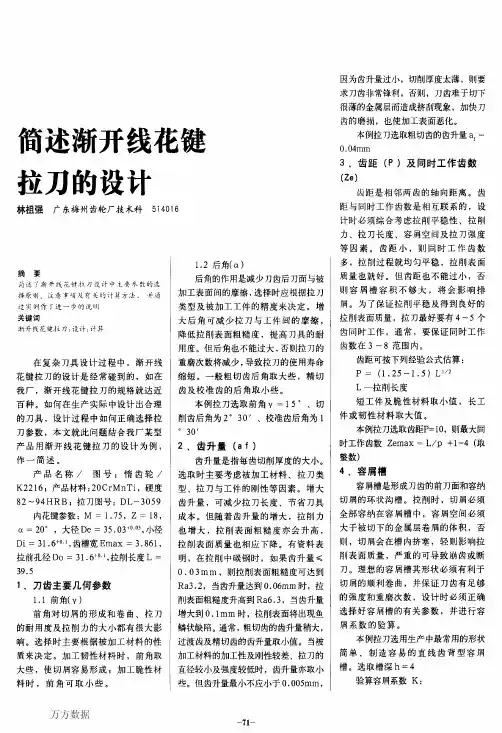

简述渐开线花键拉刀的设计

简述渐开线花键拉刀的设计

简述渐开线花键拉刀的设计林祖强广东梅州齿轮厂技术科514016摘要简述了渐开线花键拉刀设计中主要参数的选择原则、注意事项及有关的计算方法,井通过实例作T进一步的说明关键词渐开线花键拉刀;设计;计算在复杂刀具设计过程中,渐开线花键拉刀的设计是经常碰到的,如在我厂,渐开线花键拉刀的规格就达近百种。

如何在生产实际中设计出合理的刀具,设计过程中如何正确选择拉刀参数,本文就此问题结合我厂某型产品用渐开线花键拉刀的设计为例,作一简述。

产品名称/图号:惰齿轮/K2216l产品材料:20CrMnTi,硬度82~94HRB;拉刀图号:DL一3059内花键参数:M=1.75,Z=18,cc=20。

,大径De=35.03+0·03,小径Di=31.6+01,齿槽宽Emax=3.861,拉前孔径Do=31.6+0’1,拉削长度L=39.51、刀齿主要几何参数1.1前角(v)前角对切屑的形成和卷曲、拉刀的耐用度及拉削力的大小都有很大影响。

选择时主要根据被加工材料的性质来决定。

加工韧性材料时,前角取大些,使切屑容易形成;加工脆性材料时,前角可取小些。

1.2后角(G【)后角的作用是减少刀齿后刀面与被加工表面问的摩擦,选择时应根据拉刀类型及被加工工件的精度来决定。

增大后角可减少拉刀与工件间的摩擦,降低拉削表面粗糙度,提高刀具的耐用度。

但后角也不能过大,否则拉刀的重磨次数将减少,导致拉刀的使用寿命缩短。

一般粗切齿后角取大些,精切齿及校准齿的后角取小些。

本例拉刀选取前角Y=15。

、切削齿后角为2。

307、校准齿后角为l。

3072、齿升量(af)齿升量是指每齿切削厚度的大小。

选取时主要考虑被加工材料、拉刀类型、拉刀与工件的刚性等因素。

增大齿升量,可减少拉刀长度、节省刀具成本。

但随着齿升量的增大,拉削力也增大,拉削表面粗糙度亦会升高,拉削表面质量也相应下降。

有资料表明,在拉削中碳钢时,如果齿升量≤0.03mm,则拉削表面粗糙度可达到Ra3.2,当齿升量达到0.06ram时,拉削表面粗糙度升高到Ra6.3,当齿升量增大到0.1mm时,拉削表面将出现鱼鳞状缺陷。

浅谈渐开线花键设计应用

浅谈渐开线花键设计应用

浅谈渐开线花键设计应用渐开线是一种特殊的曲线,在数学和工程学科中有着广泛的应用。

花键设计是指用于连接两个或多个轴的一种机械连接方式。

渐开线花键设计应用广泛,并在许多领域中都有重要作用。

本文将简要介绍渐开线和花键的基本概念,并探讨渐开线花键设计在不同领域中的应用。

渐开线是指一种曲线,其切线在任意一点上都与该点指向圆心的射线平行。

这种特殊的曲线具有许多性质,比如具有恒定的法线曲率和逐渐变化的曲率。

由于这些特性,渐开线在机械和工程设计中经常被用来实现各种目标。

花键是一种用于连接轴的机械连接装置,常用于传递转矩和扭转力。

花键的设计和制造要求高,需要考虑到力学性能、材料选择、结构设计等因素。

渐开线花键是指花键的横截面轮廓曲线为渐开线的花键。

渐开线花键设计应用广泛,在许多领域中都有重要作用。

以下是几个常见的应用领域:1.机械制造:在机械传动系统中,渐开线花键常被用来传递扭转力。

其设计可以根据所需的传动转矩和转速进行计算,并选取适当的花键材料和尺寸。

渐开线花键的应用可以有效地传输扭矩,并提供良好的传动效率和可靠性。

2.汽车工程:在汽车的传动系统中,渐开线花键被广泛应用于传动轴、变速箱和差速器等部件中。

渐开线花键可以实现传动转矩的可靠传递,并在高转速和高转矩条件下提供稳定的工作性能。

3.航空航天工程:在航空航天领域,渐开线花键的设计和应用非常重要。

在飞机的发动机、航空器的传动系统、舵面控制装置等部件中,渐开线花键可以实现高效的转动传输,并提供稳定的工作性能和可靠性。

4.渐开线齿轮:渐开线花键的设计和制造与渐开线齿轮的制造有一定的关联。

渐开线齿轮是一种用于传递转矩和扭矩的重要齿轮类型,其齿廓曲线为渐开线。

对于渐开线齿轮的制造,渐开线花键常常用来实现与渐开线齿轮的啮合和传递转矩的配合。

综上所述,渐开线花键设计应用广泛,涉及机械制造、汽车工程、航空航天工程和齿轮制造等众多领域。

在不同的应用领域中,渐开线花键都可以提供可靠的转动传输和稳定的工作性能。

渐开线花键拉刀圆拉齿的分析及比较

渐开线花键拉刀圆拉齿的分析及比较

渐开线花键拉刀圆拉齿的分析及比较集团企业公司编码:(LL3698-KKI1269-TM2483-LUI12689-ITT289-渐开线花键拉刀圆拉齿的分析及比较渐开线花键拉刀是高效加工内孔常用的刀具。

拉削时由于后一个刀齿高出前一个刀齿,从而能够一层层地从工件上切去金属,以获得所要求的工件表面,拉削工艺大量应用于孔加工,从理论上讲,各种形状的孔或槽,只要各截面形状相同,都可以通过拉削来获得。

其主要特点是:拉削精度高、生产率高、拉刀使用寿命长、制造较复杂,主要用于大量、成批的零件加工。

本文根据笔者长期在工厂的经验与总结,分析比较了渐开线花键拉刀的结构设计对拉削质量、刀具寿命等的影响。

结构特点在生产中,拉削方式可分为:分层式、分块式和组合式三中。

渐开线花键拉刀主要用于拉削大径定心和小径定心的渐开线花键孔。

其中小径定心渐开线同心圆拉刀是伴随着立式拉床的改进和工具生产水平的提高而兴起的高定位精度拉刀。

小径定心渐开线花键拉刀的最大特点就是它的圆拉齿与花键齿的同轴度非常高。

圆拉齿与花键齿的位置一般分为三种情况:a、圆拉齿在花键齿下方,靠近拉刀前导部;b、圆拉齿在花键齿上方,靠近拉刀后导部;c、圆拉齿与花键齿交错排列,靠近拉刀后导部。

圆拉齿位置的比较与分析2.1.圆拉齿在花键齿下方,靠近拉刀前导部这种结构的拉刀先由圆切齿拉出工件的小径,因此预制孔精度要高于普通拉刀,应达到8级精度孔,目的是为了减少圆切齿齿数,以减少拉刀长度。

圆孔的部分也不能像普通拉刀那样直接拉到小径最终尺寸,而是要留出0.06-0.1mm的余量给后面花键齿与圆齿相同的齿去拉削。

在拉削表面的缺陷中,齿升量是影响最大的因素之一,随着齿升量增加,拉削表面粗糙度升高,这是由于切屑厚时会出现较深的前驱裂纹并增大刀瘤,刀瘤使表面粗糙度损害得更严重,因为刀瘤一面和拉刀一齐移动,一面将位于其前面的和后面的金属层扯破,同时形成毛刺细纹擦伤和裂痕,拉削20Cr等低碳钢时,刀瘤的形成更剧烈。

简述渐开线花键拉刀的设计

简述渐开线花键拉刀的设计

的刀具 ,设计过程 中如 何正 确选择拉 刀参数 ,本文就此 问题结 合我厂某型
产 品用 渐开 线花键拉 刀的设 计 为例 ,
作 一 简述 பைடு நூலகம்
削齿后角为 2 0 、校准齿后 角为 l 件或 韧性 材料取 大值 。 。3
2 齿升 量 ( ) af
整数) 齿升量是指每齿切削厚度的大小 。 产 品 名 称 / 图 号 :惰 齿 轮 / 选取 时主要考虑被加 工材料 、拉 刀类 4 容 屑槽 容屑槽是形成 刀齿的前 刀面和容纳 K2 1 }产 品材料 : 0 r Ti 26 2 C Mn ,硬 度 型 、拉 刀 与工件 的刚性 等因素 。增大
削表面粗糙度升高到 R 6 3 a . ,当齿升量 的强 度和 重磨次 数 ,设计 时必须正确 前角对切 屑的形 成和卷 曲 、拉 刀 增大到 0 1 . mm 时,拉削表面将出现鱼 选择好容 屑槽的 有关参数 ,并进行 容 的耐 用度及拉削力的大小 都有很大影 鳞状缺陷 通常, 粗切齿的齿升量稍大, 屑 系数 的 验算 。 响。选择 时主要根据被加 工材料的性 过渡齿及精切齿的齿升量取小值。当被 本例拉刀选用生产中最常用的形状
等 因素 。 齿 距 小 ,则 同时 工 作 齿 数
多 ,拉削过 程就均 匀平稳 ,拉 削表面
质 量 也 就 好 。 但 齿 距 也 不 能 过 小 ,否
后 角的 作用是 减 少 刀齿后 刀面 与被
择原则 注意事 璜及有关的计算方法, 并通
过 实例作 了 一 步的说明 进
加工表 面间的摩擦 , 选择时应根据拉刀
些。但齿升量最小不应小干 0 0 5 .0 mm, 验算容屑系数 K:
7一 1
维普资讯
中 圜科技信 o7 1 息2o ̄E. | 期 c st c N - o G * 月t NF 2o H c NEAD1 IoYl= l : o7 E E L §c c o  ̄:

渐开线花键拉刀圆拉齿的分析及比较

渐开线花键拉刀圆拉齿的分析及比较

渐开线花键拉刀圆拉齿的分析及比较渐开线花键拉刀圆拉齿是机械制造中常用的加工方法之一,它的原理和应用广泛。

这种加工方法广泛应用于汽车、农机、工程机械、电器等领域,是现代机械加工制造领域中不可或缺的一部分。

1. 渐开线花键拉刀的原理渐开线花键拉刀是利用特殊的齿轮齿形,来实现齿轮的传动。

这种齿轮齿形既可以保证齿轮传动的平稳性和高效性,又可以减缓齿轮齿面对其他元件的伤害。

渐开线花键拉刀的齿形是由逐渐变化的齿形线组成的,这样的齿形线可以保证齿轮齿面脱落的自然平稳,避免高速下的不稳定。

2. 圆形拉齿的原理圆形拉齿是一种利用特殊的工具来削加齿轮齿面的加工方法。

圆形拉齿的削齿原理是圆盘状的削齿工具将齿轮齿面挤压,使齿面产生形变并形成具有高度精度的齿隙。

圆形拉齿过程中加工的齿轮通常具有高质量的齿面精度和齿隙精度,以满足高精度传动的要求。

3. 比较分析与圆形拉齿相比,渐开线花键拉刀具有以下优点:(1)渐开线花键拉刀具有较高的齿面精度和齿隙精度,可以满足高精度传动的要求。

(2)渐开线花键拉刀比圆形拉齿更适合加工高模数和大齿轮。

(3)渐开线花键拉刀可以减小响声和振动,提高齿轮的工作寿命。

(4)渐开线花键拉刀可提高齿轮的载荷能力,减少齿面磨损。

与渐开线花键拉刀相比,圆形拉齿具有以下优点:(1)圆形拉齿的设备造价比渐开线花键拉刀低,更加经济。

(2)圆形拉齿的加工速度快,适用于大批量加工。

综合来看,选择渐开线花键拉刀或圆形拉齿,应根据机床的设备状况、齿轮加工的要求和加工效率等多方面因素进行考虑。

在实际的机械制造中,渐开线花键拉刀和圆形拉齿都有其特点和优劣之处。

应根据需要,综合考虑各种因素,选择合适的齿轮加工技术,以保证齿轮加工质量和效率的要求。

浅谈渐开线花键设计应用

浅谈渐开线花键设计应用

浅谈渐开线花键设计应用一.花键联接的类型、特点和应用花键联接是有外花键和内花键组成,花键联接是平键联接在数目上的发展而成。

但是由于结构型式和制造工艺的不同,与评键联接相比,花键联接在强度、工艺和使用上具有以下几个优点:a )因为花键是在轴和孔上直接而均匀地制造出较多的齿与槽,因而联接受力较均匀;b )因齿或槽较浅,齿根处应力集中较小,轴与轮毂的强度削弱较少;c )齿数较多,总接触面积增大,故而能能承受较大的载荷;d )花键联接的轴与轮毂的对中性及导向性好。

因此花键联接适用于定心精度要求高、载荷大或经常滑移的联接。

花键联接可用于静联接或动联接。

按其齿形不同,可划分为矩形花键和渐开线花键两类。

本文就探讨一下渐开线的设计及其应用。

渐开线花键的齿廓为渐开线。

与渐开线齿轮相比,渐开线花键齿较短,齿根较宽,不发生根切的最少齿数较小。

渐开线花键可以用制造齿轮的方法来加工,工艺性较好,制造精度也较高,花键齿的根部强度高,应力集中小,易于定心,当传递的扭矩较大且轴颈也大是,宜采用渐开线花键联接。

二.渐开线花键的设计1. 花键设计的标准花键设计的标准有有4个,分别是DIN 5480,ISO 4156,ANSI B92.2M和GB/T 3478。

这四个标准都涉及三种不同的分度圆压力角30°、37.5°和45°,但是最常用的是30°分度圆压力角的渐开线花键。

四个标准就花键的基本原则是相同的,只是侧重点不同。

DIN 5480中对于花键的公差等级划分比较多,且已将每一级的公差详细地列出,设计工程师只需根据应用选取相应的公差即可。

DIN 5480的实用性较其它标准要高。

GB/T 3478非等同采用ISO 4156,ANSI B92.2M 是米制花键的标准。

ISO 4156,ANSIB92.2M 和GB/T 3478中,公差等级只给出了4,5,6,7四个等级,最常用的等级为7级。

设计中采用的公差等级越高,对于花键的功能性越好,但是相应地增加了生产制造的困难和成本。

浅析常用渐开线花键标准区别及其应用

浅析常用渐开线花键标准区别及其应用

浅析常用渐开线花键标准区别及其应用作者:吴坤来源:《现代农业·汉文版》 2019年第7期吴坤(山东常林机械集团股份有限公司,山东临沂 276715)[摘要] 随着我国与世界联系的日益频繁与深入,进口产品的流通更为广泛,在工程机械和农业机械行业尤为突出,以至各种标准在国内极为常见,以博士力士乐的进口件采用DIN花键标准,日本进口产品采用JIS的花键标准以及美国采用的ANSI、SAE标准等。

以上标准跟我国采用的GB还是有不少差异,文章根据各国标准的特点进行介绍,并与我国GB标准进行比较分析,以便予国内人员提供方便。

[关键词] 渐开线;花键;特点;区别中图分类号:TH1314文献标识码:B文章编号:1008-0708(2019)07-100-02在农业机械、工程机械设备中,渐开线花键的使用十分普遍,然而一些核心部件还依赖国外进口在这错综复杂的进口设备中,所采用的渐开线花键标准也是各不相同,这也给国内的行业人员造成很大的困扰,这琳琅满目的各国标标准到底有何异同,下面简单介绍以下各国渐开线花键标准的特点及其应用。

1 常用渐开线花键标准的特点1.1 常用渐开线花键标准的基本参数在农业机械、工程机械中,常用的渐开线花键多取用以下几种标准,这几种标准的原理是相同的,仅仅侧重点不同。

基本参数的区别详见表1。

常用的渐开线花键标准包括四种不同的标准压力角:20°压力角、30°压力角、37.5°压力角和45°压力角。

我国国标GB3478.1与国际ISO4156标准一致,常用30°的标准压力角,其它压力角在特殊场合也会使用。

在花键的加工时采用零变位,公差采用4、5、6、7四个等级。

一般取公差5级,其它等级与公差5级的倍数关系为:Class4=0.71,Class5=1,Class6=1.4,Class7=2.0;德标DIN5480花键是基于基准直径的一种渐开线花键,因齿数模数的不同而影响变位系数的变化,并且它的公差等级比较多(有8种),选用时也更加精准,其9级相当于GB的5级公差,DIN5480甚至将花键的加工方法也考虑在内,根据加工方法的不同选用不同的系数(详见表1)。

渐开线花键标准应用手册

渐开线花键标准应用手册

渐开线花键标准应用手册
在渐开线花键标准应用手册中,通常会包括以下内容:
1. 渐开线花键的基本原理和工作原理,介绍渐开线花键的工作
原理,包括如何通过花键来传递扭矩和轴向载荷,以及在设计时需
要考虑的因素。

2. 渐开线花键的标准尺寸和公差,详细列出了各种型号和尺寸
的渐开线花键的标准尺寸和公差范围,以便工程师在设计时能够选
择合适的尺寸。

3. 渐开线花键的材料和热处理要求,说明了渐开线花键常用的
材料,以及不同材料的性能和适用范围,同时也包括了热处理要求
和表面处理方法。

4. 渐开线花键的安装和使用注意事项,指导工程师在安装和使
用渐开线花键时需要注意的事项,包括安装的力学要求、润滑要求、安装工艺等。

5. 渐开线花键的相关标准和规范,列出了渐开线花键相关的国
际标准和行业规范,以便工程师在设计和选择时能够符合相应的标准要求。

总的来说,渐开线花键标准应用手册是工程师和设计师在设计和选择渐开线花键时的重要参考资料,能够帮助他们更好地理解和应用渐开线花键,确保其在机械传动系统中的可靠性和稳定性。

成套渐开线花键拉刀设计

成套渐开线花键拉刀设计

成套渐开线花键拉刀的设计刘志芳1, 万春山2(1中航工业贵州黎阳机械厂 2.空军驻贵州黎阳航空发动机公司军事代表室 )摘 要:设计渐开线花键拉刀的关键之一就是拉刀的强度验算,当拉刀拉削的最大工作应力大于拉刀材料的许用应力时就要适当调整同时工作的拉刀齿数或拉刀的齿升量,这样就会使拉刀的长度加长,因拉刀的长度受拉刀的直径等因素限制的,当一把拉刀无法完成拉削时,就要考虑分组拉削(即用几把拉刀完成拉削任务),那么如何设计成套拉刀,保证粗、精拉刀之间合理结合,本文就这个问题谈谈自己的设计心得。

关键词:拉刀强度、粗拉刀的设计、梯形齿的修正前言:我们在设计渐开线花键拉刀时,其中重要的一步就是要验算拉刀拉削的最大工作应力是否小于拉刀材料的许用应力,如果不能满足,我们就要适当调整同时工作的拉刀齿数Zi 或拉刀的齿升量a f 。

这样往往会使拉刀的长度加长,由于拉刀长度与拉床的最大行程、生产拉刀的设备和技术条件等有关。

一般来说渐开线花键拉刀直径d 在φ10~φ20时,拉刀的长度L≈34d~41d 。

如果拉刀过长,拉刀制造时热处理易变形,造成加工困难。

也会使拉刀在拉削时发生的下垂现象严重。

因此当拉刀总长超过极限长度时则要根据实际情况调整拉刀齿距t 或齿升量a f ,也可按花键齿的齿厚分几组,每一组取不同的齿升量,已达到缩短拉刀长度的目的。

上述方法都无法达到目的时,就要采用两把或两把以上组成的成套拉刀来完成花键槽的拉削。

这样我们一要考虑到粗拉后留给精拉刀的余量要均衡,以保证精拉刀能盖住粗拉的痕迹,同时还要考虑每把拉刀的长度相差不要太大。

下面我将通过设计12B(S)175-0020~0023过程中得到的一点体会做一个总结。

一、 渐开线花键拉刀的强度验算:设计拉刀时,我们首先根据零件渐开线花键齿槽的有关参数,在考虑到刀具的耐用、磨损等因素后,确定渐开线花键拉刀的齿顶圆直径de 、分度圆弧齿厚fd S 、以及拉刀第一齿的直径d 1;从而得到花键拉刀总的齿升量Sz。

渐开线花键的加工方法

渐开线花键的加工方法

渐开线花键的加工方法
渐开线花键的加工方法包括以下几个步骤:
1. 设计花键形状:根据需求确定花键的形状、尺寸和位置等。

可以使用CAD软件进行设计。

2. 制作刀具:根据设计好的花键形状,制作相应的刀具。

通常可以使用铣刀、拉刀或切削刀等刀具进行加工。

3. 准备工件:将待加工的工件固定在加工设备上,如铣床、车床或加工中心等。

4. 加工花键:根据设计好的花键形状和加工参数,使用刀具对工件进行加工。

具体加工方法包括下列两种常见方式:
- 铣削法:将刀具沿着花键外形路径进行旋转。

刀具沿着花键外形切削,逐渐切削出花键的形状和尺寸。

铣削过程中,可以使用刃腐蚀法、等间距划刀法、等高划刀法等。

- 割槽法:使用拉刀、切削刀等工具,将花键的形状一次性切削出来。

通常适用于较简单的花键形状。

5. 完成加工:根据实际需求,对加工后的花键进行清洁、去毛刺,使其达到要
求。

需要注意的是,渐开线花键的加工过程需要精密的设备和专业技术,因此建议在加工前咨询专业制造商或加工厂进行评估和建议。

浅析渐开线花键拉刀的使用与刃磨

浅析渐开线花键拉刀的使用与刃磨

作者 简介 :王 学 莲 ( 1 9 8 O 一) ,女 ,机 械 3 -程 师 , 主要 从事 重 型 变速 箱 齿轮 、 同步 器工 艺研 究。
每 件 零 件 前 都 要 检 查 拉 刀 容 屑 槽 中是 否 有 残 留 铁
屑, 并用铜刷进行 清除。
王 学莲 : 浅 析 渐 开 线 花 键 拉 刀 的使 用 与 刃 磨
柴油 、 煤油) 和 硫 化 油 。矿 物 油 一 般 要 加 入 极 压 添 加 剂 。矿 物 油 适 用 于 铜 、 铝及 其合金 , 硫 化 油 适 用 于碳 素钢 、 合金钢 、 不锈钢 。 切 削液 的 冷 却 性 和 润 滑 性 是 对 立 的 , 冷 却 性 好 的切削液 润滑 性较 差 , 润 滑 性 好 的 切 削 液 冷 却 性 较差 。所 以 选 择 切 削 液 时 要 根 据 工 件 材 质 、 工 件结构 、 拉刀材质 、 切削 速度 、 加工质 量仔 细分析 ,
2 0 1 5年 第 8期

5 3 ・
5 )制 定 强 制 性 刃 磨 拉 刀 标 准 。 应 针 对 不 同
磨削方法 。
类零件 不 同的拉刀 制定 强 制性 刃磨 标 准 , 如 果 拉 刀磨钝 , 则 应按 照要求 及时 刃磨 , 切忌 过度使 用 。
王 学 莲
( 中 国 重 汽 集 团 大 同 齿 轮 有 限 公 司 , 山 西 大 同
0 3 7 3 0 5 )
摘要 :拉 刀 的正确使 用和 刃磨 不仅 能够保 证和 增加 拉 刀的 寿命 ,而且也 能够 满足 和 改善零 件 的加 工
质 量 。 对 产 生 拉 削缺 陷 的 原 因进 行 分 析 并 找 出解 决 的 方 法 和 措 施 。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

小径定心渐开线花键拉刀的设计与应用北京华纳齿轮有限公司谢雯摘要本文较详细的介绍了小径定心渐开线花键拉刀的优点、实用价值和设计方法。

关键词:小径定心渐开线花键同轴度1 前言拉刀是一种多齿工具,拉削时由于后一个刀齿高出前一个刀齿,从而能够一层层地从工件上切去金属,以获得所要求的工件表面,拉削工艺大量应用于孔加工,从理论上讲,各种形状的孔或槽,只要各截面形状相同,都可以通过拉削刀来获得。

在齿轮行业中,渐开线花键孔拉刀是应用较广泛的一种,也是设计难度较大的一种,小径定心渐开线同心圆拉刀更是近年来伴随立式拉床的改进和工具生产水平的提高而兴起的一种高定位精度、高制造难度、非常有发展前途的拉刀。

2小径定心渐开线花键拉刀的结构和实用价值图1 小径定心复合式渐开线花键刀1——前柄部2——颈部3——过渡锥部4——前导部5——圆孔预切部6——花键预切部7——圆孔、花键交错切削、校准部8——后导部9——后柄部表1 小径定心拉刀与普通拉刀拉削花键孔精度对比表小径定心渐开线花键拉刀的最大特点就是它的圆拉齿与花键齿的同轴度非常高,图1即是小径定心拉刀的示意图,由图可见,它的精切齿和校准齿部分是由圆孔齿、花键齿交错排列的,(见图1中第7部分)。

这样,就有效的避免了普通拉刀造成的花键与内孔的偏移,大大提高了被加工孔的精度,很多工具厂形象地把这种拉刀称为跳齿拉刀,又叫做同心圆拉刀。

因此,凡是小径定心花键联结的花键孔,由于小径与键槽有较高的同轴度要求,都应采用小径定心式拉刀。

小径定心拉刀不仅能有效的提高花键孔精度,还能降低工装费用从而降低生产成本,这是因为普通拉刀拉削工序之后的其他工序,凡是需以花键孔定位(如滚齿、磨外圆端面等),均需制造花键心轴包括检验心轴,以保证必须的定位精度,而花键心轴制造复杂,成本高,一根渐开线花键心轴的价格是光滑心轴的3—5倍。

而小径定心拉刀被应用以后,小径与大径的一致性非常好,可以使后续工序均以小径为基准,只制造光滑心轴即可,省去很多花键心轴的费用。

3 小径定心渐开线花键拉刀的设计小径定心拉刀与普通拉刀的不同点主要集中在切削齿和校准齿部分,其他如前后柄部、前后引导、拉削力的计算、拉刀薄弱截面的强度的核验等都与普通拉刀相同,不再述。

3.1 圆切齿部分(即插图1的第⑤部分)(1)拉前孑L精度要高于普通拉刀的拉前孔精度,应达到8级精度孔,目的是为了拉刀的圆切齿齿数尽量少,以减少拉刀长度。

(2)拉削余量要小于普通拉刀。

余量太大,势必增加拉刀长度,余量过小,又不能保证拉削精度,因此,拉削余量控制在o.3一o.6mm比较好。

(3)圆孔部分不能像普通拉刀那样直接拉到小径最终尺寸,而是要留出o.06—0.1mm的余量给后面与花键齿相同的圆齿去拉削。

图2 拉削表面粗糙度与齿升量的关系(4)圆孔齿的齿升量要比普通拉刀齿升量小,否则不利于提高小径精度和粗糙度。

在拉削表面的诸多缺陷中,齿升量是影响最大的因素之一,随着齿升量增加,拉削表面粗糙度升高,这是由于切屑厚时会出现较深的前驱裂纹并增大刀瘤,刀瘤使表面粗糙度损害得更严重,因为刀瘤一面和拉刀一齐移动,一面将位于其前面的和后面的金属层扯破,同时形成毛刺细纹擦伤和裂痕,拉削20Cr 等低碳钢时,刀瘤的形成更剧烈。

上面图2即是由试验得到的齿升量与拉削表面粗糙度的关系曲线,由图可见,当齿升量≤0.04mm时,可获得Ra3.2(相当于△7)的表面粗糙度,随着齿升量的增加,粗糙度也随之上升,这是因为:当齿升量低时,切屑薄,润滑冷却液可沿细微裂纹浸入全部切屑层,落到拉刀刀齿的摩擦接触面上加以润滑并降低接触面的摩擦力及磨损,同时不易形成切屑瘤,而当齿升量超过0.06mm时,润滑冷却液就几乎不能穿过切屑了,拉刀切削刃上也较容易出现切屑瘤。

因此,圆切齿部分的齿升量一般不应超过0.04mm,而普通拉刀的齿升量往往在0.06~0.08mm之间。

(5)分屑槽的数目与允度分屑槽的作用是减小切屑宽度,减小拉削阻力,便于切屑容纳在槽中,分屑槽的深度一定要大于齿升量,否则将不起分屑作用。

近年来,对分屑槽的研究越来越深入,主要体现在以下几个方面:(a)分屑槽数量趋向增多,一般设计手册都是通过查表或经验公式:n k=πdo/6—7(n k——分屑槽数,πdo——拉刀在圆周上的切削长度)来确定分屑槽数目,没有更多的说明,但是拉削实践表明,切屑的卷曲程度不仅与材料和齿升量有关,而且与拉刀刀齿切削宽度有关,齿宽越宽切屑卷的中间空隙越大,刀齿宽越窄,则卷屑也越紧密,所需容屑空间就越小,过宽的刀齿形成的屑卷由于间隙大,不易在容屑槽里缩紧,当切屑超过正常的极限缩紧度后,切屑停止转动,螺旋外圈不再沿齿间滑动,如继续拉削就会引起切屑不规则变形,以后产生的切屑将形成褶曲填满齿间的整个耷间(如图5所示),由于切屑产生的附加变形及与零件表面产生摩擦的结果,使拉削力大大增加,从而导致刀齿的崩落和折断,因此刀齿的切屑宽度应尽可能小。

目前,日本、德国的某种汽车齿轮用拉刀分屑槽数目较多,如直径80mm的拉刀,分屑槽数达60个,B=4.2mm,而我们一般设计手册推荐直径75—80mm拉刀,分屑槽数为36个,B=6.5~7,显然刀齿过于宽大了,因此建议小径定心拉刀顶宽超过4mm花键刀齿都要开分屑槽,圆孔齿部分无论直径大小一律按槽距B=5mm计算分屑槽数目并取成偶数。

(6)分屑槽角度分屑槽上沿整个刀齿的后刀面上槽深,应做成相等(如图6(a)所示),即分屑槽底的轴向角度应不小于拉刀齿顶后角。

,以保证整个分屑的切削刃上获得一定的后角,应避免(图6(b))的情况。

使分屑槽底部产生了负后角。

另外,分屑槽的形式应如图7(a)所示,分屑槽夹角ε>90︒,改善散热条件,要避免图7(b)的情况。

此外,前后刀齿上分屑槽的位置要相互错开:最后一个精切齿不开分屑槽等已是基本常,不多解释。

3.2 拉刀渐开花键齿部分的设计(图1⑥)由于拉刀花键部分总切削刃宽度比圆孔部分要小,所以齿升量可以取大些,值得注意的是,如果加大齿升量,齿距、槽形参数也要做相应调整。

拉刀的花键齿是逐渐升高的,根据工件花键的高度和拉刀齿升量可算出共需多少齿完成切削任务,同前面提到的圆孔部分切削一样,小径定心花键拉刀的花键部分也不能拉到最终尺寸,而要留出0.03—0.1mm的量由后面的交错齿切削。

花键齿部分的参数选择、跨棒距计算等与普通拉刀相同。

为了减少渐开线花键拉刀齿侧面与工件被加工表面间的摩擦,应磨去刀齿形上不参加形成花键孔齿槽侧面的渐开线齿形部分,即磨出齿形的侧隙角。

这时渐开线花键拉刀齿形见图8中的实线部分。

齿侧单面磨去量一般取0.2mm,先将渐开线花键拉刀的齿形尺寸磨好,并经测量合格后再磨齿形侧隙角,磨时用已计算和修磨好锥角的砂轮从拉刀校准齿部分进刀,向切削齿部分磨,逐齿降低砂轮的位置高度,以保证每个刀齿保留0.6一0.8mm长的渐开线部分。

3.3 圆齿、花键齿交错排列部分(图1中第⑦部分)这一部分是拉刀的精切齿和校准齿部分,精切齿是为了继续拉削前面圆孔齿和花键齿留下的切削余量,达到最终尺寸要求,同时与后面的校准齿一起消除前面刀齿造成的小径对大径的偏移,达到产品的同轴度要求,从精切齿开始,花键齿、圆孔齿交错排列,精切齿齿升量可以是递减的,最后一个精切齿的齿升量0.005mm,由于留给精切齿的切削量很小(0.05—0.1mm),只需排列二、三个齿就到达校准齿了。

校准齿起校对孔的形状,保证同轴度,提高光洁度的作用。

校准齿的横截面尺寸与最后一个精切齿相同,没有齿升量,特别需要指出的是,无论是精切齿还是校准齿都是一个圆孔齿和一个花键齿为一组,为了控制拉刀需要,拉刀花键齿的小径尺寸必须小于与其相邻的前一个圆孔直径尺寸,并且齿距要P>P1。

见图9。

排列校准齿时应注意以下几点:校准齿中花键齿圆孔齿各需用5—7个;校准齿齿距可以取短一些,如短1—2mm,也可以不变;校准齿前角可取0︒一5︒,也可取与切削齿一致,但后角一定要比切削齿小,可在30'一2︒范围内,刃带a要比切削齿的宽,可取0.5一lmm,这是为了校准齿尺寸不会很快减少和提高拉削过程的平稳性。

4 使用效果和体会小径定心渐开线花键拉刀的出现至今虽然时间不长,却已显示出很大的优越性,我厂自1992年与美国博格瓦纳公司合资以来,生产该公司具有多项专利技术的T5变速箱,为了尽快扭转零件进口、国内装配的局面,厂里很快确定了一批国产化零件项目,其中就包括各档位齿.毂齿套,都是需要进行渐开线拉削的零件(见表2)。

表2变速器名称零件名称 一二档齿毂 一二档齿套 三四档齿毂 三四档齿套 国产131 大径 033.016.39+φ小径 16.046.37+φ大径 035.01.98+φ 小径 16.013.93+ 大径 033.016.39+φ 小径 16.046.37+φ 大径033.03.85+φ 小径16.043.80+φ 美国T5 大径 03.0+D φ小径 03.0+d φ大径 03.009.71+φ 小径 03.032.66+φ 大径 028.0499.28+φ 小径 03.097.26+φ 大径03.009.71+φ 小径03.032.66+φ显然,按照我厂过去的拉刀精度水平不能满足美国产品设计要求,接到这批齿毂齿套设计任务后,我决定采用当时国内设计制造均在试验阶段的小径定心拉刀的结构,又根据国内工具厂的制造水平,尽可能地压缩了花键圆齿交错排列的数目,拉刀投入使用后,生产出的零件经送交美国博格瓦纳公司检测中心进行质量检测认证,均获通过。

质量、精度都达到要求,因此获准由我厂自行生产,不再进口有关零件。

实践证明:小径定心拉刀在使用时需要有一些其他条件的配合,如:工作台上移式拉床;拉前孔精度要求较高等等。

我相信,随着小径定心拉刀的不断推广应用,我们国家的花键拉削水平一定能跨上一个新的高度。

参 考 文 献1《复杂刀具设计手册》,四川人民出版社2《拉刀设计和拉削缺陷》,吴修义。
