Orcad16.5原理图转PADS_Logic原理图方法
PADS_LOGIC原理图设计指导书
BOM清单的设置与输出
Format和Clipboard View按如下设置.
在Clipboard View选项中,分别选择Select All 和 Copy,这样就把BOM的内容直接 粘贴到标准的归档EXCEL表格中,方便,快捷。
BOM清单的设置与输出
上面就是在PADS LOGIC直接粘贴到EXCEL的BOM清单和现在设计手工输出的清单 一样。这样能快速、准确输出BOM清单，提高了效率并大大减少出错机会。
• 打开PCB设计软件：PADS Layout,把刚才生成的网表导入（Import） • 查看导入的结果，是否有错误的提示。 • 保存文件。
生成网络表与关联PCB
• 现在把PADS LOGIC和PADS LAYOUT进行关联，以及交互式布局、布线。 在PADS LOGIC中打开菜单：Tools-Pads Layout,
解决办法：1、看看L1、L2，是否需要导入PCB中或删除，直接进行相关 操作。 2、看看原理图中不同的网络如AAA、ABC等，根据需要作相应处理。
常见问题及解决方法
•原理图-原理图进行比较：执行Pads logic-Tools-Compare/ECO
根据上面的报告：新原理图文件比旧文件封装多了Q4、Q5，网络 多了CLK、DATA，然后根据需要进行修改。 •PCB-PCB，也可以进行类似的操作，进行比较。
添加元件与连线
有时在增加元件时,会有下图的提示,按元件的类型给它适当的字母字符就可以了.
添加元件与连线
增加运放、门电路等逻辑元件时，在调出一个逻辑门时，可直接点击或点击右键， 执行Duplicate命令把其他的门添加进来。
添加元件与连线
对于运放、门电路等逻辑元件，电源、地网络的定义如下图所示：
Orcad绘制原理图PADS绘制PCB
在图纸中按 P 放置元件，W 绘制导线，这里给出一份快捷键清单
Key CTRL+A SHIFT+A or A SHIFT+D or D SHIFT+B or B SHIFT+E or E SHIFT+F or F SHIFT+G or G SHIFT+J or J SHIFT+N or N SHIFT+P or P SHIFT+T or T SHIFT+W or W SHIFT+Y or Y SHIFT+X or X F7 F8 F9 CTRL+SHIFT+A CTRL+SHIFT+R
同时说明一下 Orcad 的库文件，常用的元件在 Discrete.olb 里，其他的东西可以搜索，实在 没有就自己做了。 之后我们完成了原理图，成了这个样子：
现在要做的是填写封装信息， 对原理图中某一元件双击，出现了一个属性页，看看这个电阻是怎么填的
需要说明的是，这里的 FootPrint 要填写 PADS 中的 PartType。 将原理图最小化，同时在项目里选种.dsn，
通常我们使用 Orcad 来做原理图， 用 PADS 来 layout， 这是大多数人的选择。下面将 step+step 讲述这个过程
1.
启动 Orcad 创建原理图 当然是新建一个 project 了
Analog or Mixed 是仿真用的， 下面一个是做 PCB 的， 据说 orcad 的 layoutPlus 是世界上最烂 的 PCB 软件，再下是可编程逻辑器件的东东。我们直接选 sch，做原理图。 这是完成后的画面，最左边的项目的层次关系，PAGE1 是我们现在正打开着的图纸， design cache 下放的是最近使用的元件
OrCAD与PADS的同步实现方法
如何把ORCAD中的修改同步到PADS中在pcb设计中经常会遇到这样的情况，当PCB Layout做了一部分或已经完成时，由于某些原因需要修改原理图。
这样就需要对PCB和原理图进行同步，在采用一个厂商工具的时候操作会很方便，但是如果以ORCAD为原理图工具，PADS 为PCB layout工具的话操作需要遵循一定的步骤。
下面以一个简单的设计为例子进行说明。

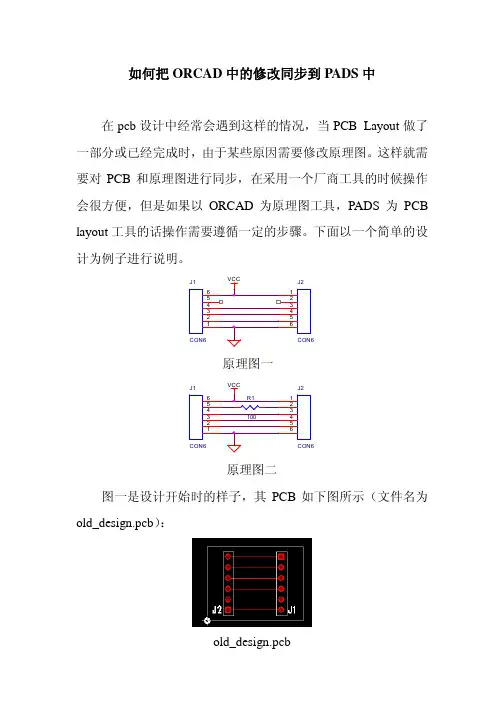

原理图一原理图二图一是设计开始时的样子，其PCB如下图所示（文件名为old_design.pcb）：old_design.pcb原理图二是修改后原理图的样子。
和原理图相比增加了一个电阻R1。
在修改完原理图后，需要重新生成asc文件，如何生成asc 文件相信大家都已经非常清楚，这里就不作说明了。
接下来用新生成asc文件的文件产生新的PCB文件，新生成的PCB如下图所示(可以看到比old_design.pcb中多了电阻R1和R1到J1和J2的网络)：new_design.pcb不对新生成的pcb做任何的修改，直接保存文件，这里把新文件命名为new_design.pcb。
再下来是产生eco 文件，先打开old_design.pcb,然后选择Tools -> Compare/ECO,如下图所示。
面。
如下图所示：在Original Design to Compare and Update 中把Use Current PCB Design前面的选项选中，意思把当前文件做为原始的比对文件。
然后在在New Design With Change中找到新生成的PCB 文件，这里是new_design.pcb。
接着在Output Options选中Generate ECO file(*.eco)，eco文件的默然保存地址是在pads的安装目录下(可修改eco文件的保存目录)，这里把eco文件保存在桌面并命名为old.eco。
选择好后点击Run。
运行后会产生一个如下的对话框。
orcad转protel方法
3、 从界面信息提示上， 选择 Orcad Designs and Libraries Files， 或是 Orcad and PADS Designs and Files 均可，再 next； 4、 选择需要转化的 orcad 格式的原理图，具体如下图所示
5、
此后，一直的 next，即出正常的导入 AD10 软件中。最后，ORCAD 原理图成功转 化为 PROTEL 原理图。

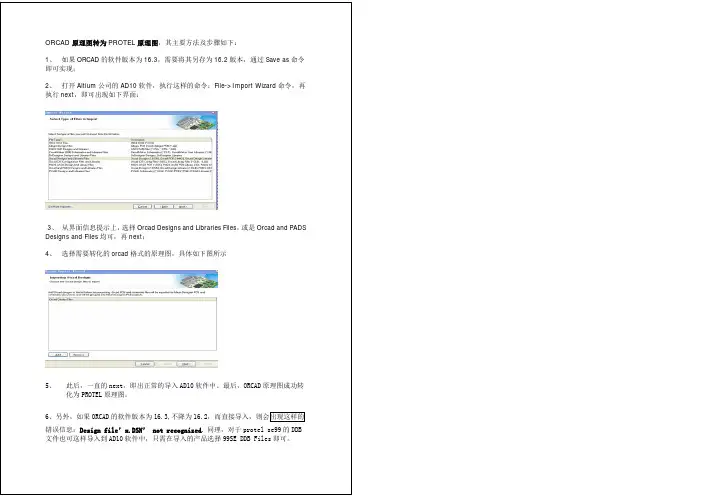

ORCAD 原理图转为 PROTEL 原理图，其主要方法及步骤如下： 1、 如果 ORCAD 的软件版本为 16.3，需要将其另存为 16.2 版本，通过 Save as 命令 即可实现； 2、 打开 Altium 公司的 AD10 软件，执行这样的命令：File->Import Wizard 命令，再 执行 next，即可出现件版本为 16.3,不降为 16.2，而直接导入，则会出现这样的 错误信息：Design file’x.DSN’ not recognized. 同理，对于 protel se99 的 DDB 文件也可这样导入到 AD10 软件中，只需在导入的产品选择 99SE DDB Files 即可。

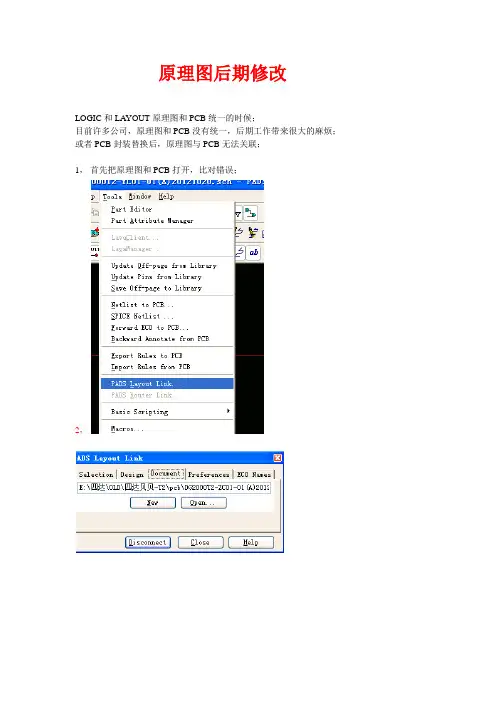

orcad,PADS,LOGIC原理图和PCB后期同步修改
