CAD系统输出STL文件方法大全

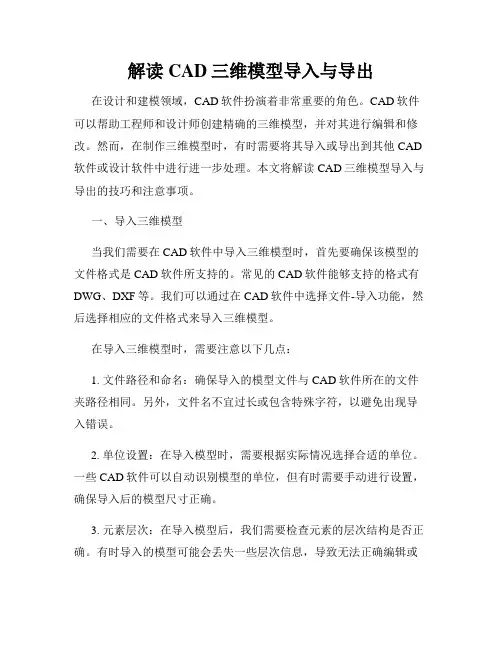

解读CAD三维模型导入与导出
解读CAD三维模型导入与导出在设计和建模领域，CAD软件扮演着非常重要的角色。
CAD软件可以帮助工程师和设计师创建精确的三维模型，并对其进行编辑和修改。
然而，在制作三维模型时，有时需要将其导入或导出到其他CAD 软件或设计软件中进行进一步处理。
本文将解读CAD三维模型导入与导出的技巧和注意事项。
一、导入三维模型当我们需要在CAD软件中导入三维模型时，首先要确保该模型的文件格式是CAD软件所支持的。
常见的CAD软件能够支持的格式有DWG、DXF等。
我们可以通过在CAD软件中选择文件-导入功能，然后选择相应的文件格式来导入三维模型。
在导入三维模型时，需要注意以下几点：1. 文件路径和命名：确保导入的模型文件与CAD软件所在的文件夹路径相同。
另外，文件名不宜过长或包含特殊字符，以避免出现导入错误。
2. 单位设置：在导入模型时，需要根据实际情况选择合适的单位。
一些CAD软件可以自动识别模型的单位，但有时需要手动进行设置，确保导入后的模型尺寸正确。
3. 元素层次：在导入模型后，我们需要检查元素的层次结构是否正确。
有时导入的模型可能会丢失一些层次信息，导致无法正确编辑或渲染。
在这种情况下，我们可以手动调整元素的层次结构，并将其组织为合适的部件和组件。
二、导出三维模型有时，我们需要将CAD软件中的三维模型导出到其他软件中进行后续处理。
在导出三维模型时，同样需要选择合适的文件格式，以确保其他软件能够正确读取和处理导出的模型。
以下是导出三维模型时的注意事项：1. 文件格式选择：不同的CAD软件支持的文件格式不同，因此我们需要选择其他软件所支持的文件格式进行导出。
常见的文件格式有STL、OBJ等。
2. 物理属性：在导出模型时，有时需要同时导出模型的物理属性，如材质、颜色等。
一些CAD软件可以选择导出模型的属性信息，从而使导入的软件可以正确显示这些属性。
3. 模型精度：在导出模型时，我们需要设置合适的模型精度。
较低的精度可以减小文件大小，但可能会导致一些几何细节的丢失。

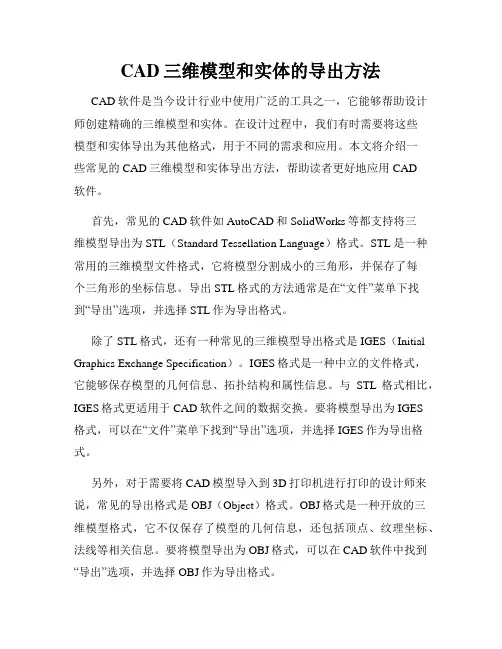

CAD三维模型和实体的导出方法
CAD三维模型和实体的导出方法CAD软件是当今设计行业中使用广泛的工具之一，它能够帮助设计师创建精确的三维模型和实体。
在设计过程中，我们有时需要将这些模型和实体导出为其他格式，用于不同的需求和应用。
本文将介绍一些常见的CAD三维模型和实体导出方法，帮助读者更好地应用CAD软件。
首先，常见的CAD软件如AutoCAD和SolidWorks等都支持将三维模型导出为STL（Standard Tessellation Language）格式。
STL是一种常用的三维模型文件格式，它将模型分割成小的三角形，并保存了每个三角形的坐标信息。
导出STL格式的方法通常是在“文件”菜单下找到“导出”选项，并选择STL作为导出格式。
除了STL格式，还有一种常见的三维模型导出格式是IGES（Initial Graphics Exchange Specification）。
IGES格式是一种中立的文件格式，它能够保存模型的几何信息、拓扑结构和属性信息。
与STL格式相比，IGES格式更适用于CAD软件之间的数据交换。
要将模型导出为IGES格式，可以在“文件”菜单下找到“导出”选项，并选择IGES作为导出格式。
另外，对于需要将CAD模型导入到3D打印机进行打印的设计师来说，常见的导出格式是OBJ（Object）格式。
OBJ格式是一种开放的三维模型格式，它不仅保存了模型的几何信息，还包括顶点、纹理坐标、法线等相关信息。
要将模型导出为OBJ格式，可以在CAD软件中找到“导出”选项，并选择OBJ作为导出格式。
此外，对于需要将CAD模型导入到虚拟现实（VR）或增强现实（AR）应用程序的设计师来说，常见的导出格式是FBX（Filmbox）格式。
FBX格式是一种用于三维模型、动画和场景的文件格式，它在游戏开发、电影制作等领域得到了广泛应用。
要将模型导出为FBX格式，可以在CAD软件中找到“导出”选项，并选择FBX作为导出格式。
最后，对于需要将CAD模型导入到建筑信息模型（BIM）软件中进行建模和分析的设计师来说，常见的导出格式是IFC（Industry Foundation Classes）格式。
CAD视图导出技巧
CAD视图导出技巧CAD（计算机辅助设计）软件是设计师必备的工具之一，它提供了强大的设计功能和灵活的编辑选项。
然而，在一些特定的情况下，我们可能需要将CAD绘图转化为其他格式，以便与他人共享或进一步处理。
在本篇文章中，将介绍一些CAD视图导出的技巧，帮助您快速、高效地将CAD视图导出为不同的文件格式。
一、导出为图片格式1. 在CAD软件中打开您想要导出的绘图文件。
确保您已对绘图进行编辑和排版，以符合您的要求。
2. 点击“文件”菜单，选择“另存为”选项。
在弹出的对话框中，选择您要保存的文件格式为图片格式，如JPEG、PNG或BMP等。
3. 在保存选项中，您可以设置图片的分辨率和颜色深度。
根据实际需要进行调整，以达到较好的视觉效果。
4. 确认保存路径和文件名，点击“保存”按钮。
稍等片刻，导出过程将完成，并将图片保存至您指定的文件夹中。
二、导出为PDF格式1. 打开CAD绘图文件，并对其进行必要的编辑和调整。
2. 单击“文件”菜单，选择“打印”选项。
在弹出的打印对话框中，选择您的打印机名称为“Adobe PDF”或其他虚拟打印机，以将绘图文件转化为PDF格式。
3. 根据实际需要，设置纸张大小、方向和边距等打印选项。
4. 点击“打印机和纸质/质量”选项卡，您可以进一步设置打印输出的质量和效果。
如果需要，也可以设置密码保护或添加水印等安全措施。
5. 单击“打印”按钮，选择保存路径和文件名，点击“保存”。
稍等片刻，CAD视图将被导出为PDF格式，并保存在您指定的位置中。
三、导出为DWG或DXF格式1. 打开CAD绘图文件，并确保它已经编辑和准备完毕。
2. 单击“文件”菜单，选择“另存为”选项。
在弹出的对话框中，选择DWG或DXF格式为保存类型。
3. 在保存选项中，您可以进一步设置CAD版本、文件格式和压缩方式等。
4. 确认保存路径和文件名，并单击“保存”按钮。
稍等片刻，CAD视图将被导出为DWG或DXF格式，并保存在您指定的位置中。

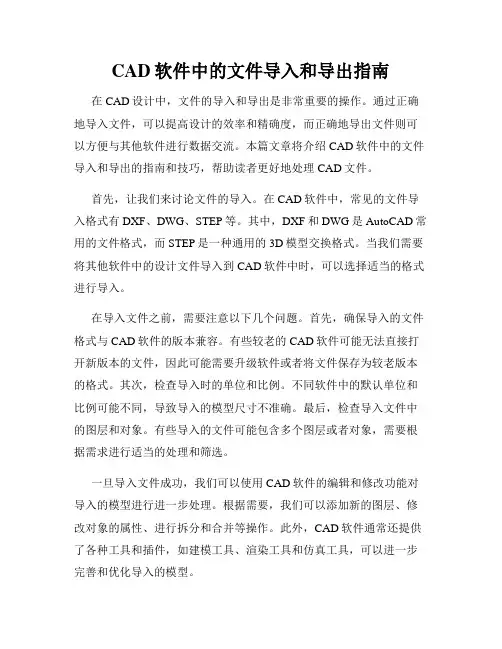

CAD软件中的文件导入和导出指南
CAD软件中的文件导入和导出指南在CAD设计中，文件的导入和导出是非常重要的操作。
通过正确地导入文件，可以提高设计的效率和精确度，而正确地导出文件则可以方便与其他软件进行数据交流。
本篇文章将介绍CAD软件中的文件导入和导出的指南和技巧，帮助读者更好地处理CAD文件。
首先，让我们来讨论文件的导入。
在CAD软件中，常见的文件导入格式有DXF、DWG、STEP等。
其中，DXF和DWG是AutoCAD常用的文件格式，而STEP是一种通用的3D模型交换格式。
当我们需要将其他软件中的设计文件导入到CAD软件中时，可以选择适当的格式进行导入。
在导入文件之前，需要注意以下几个问题。
首先，确保导入的文件格式与CAD软件的版本兼容。
有些较老的CAD软件可能无法直接打开新版本的文件，因此可能需要升级软件或者将文件保存为较老版本的格式。
其次，检查导入时的单位和比例。
不同软件中的默认单位和比例可能不同，导致导入的模型尺寸不准确。
最后，检查导入文件中的图层和对象。
有些导入的文件可能包含多个图层或者对象，需要根据需求进行适当的处理和筛选。
一旦导入文件成功，我们可以使用CAD软件的编辑和修改功能对导入的模型进行进一步处理。
根据需要，我们可以添加新的图层、修改对象的属性、进行拆分和合并等操作。
此外，CAD软件通常还提供了各种工具和插件，如建模工具、渲染工具和仿真工具，可以进一步完善和优化导入的模型。
接下来，我们来讨论文件的导出。
在CAD设计中，导出文件的常见格式有DXF、DWG、IGES和STEP等。
这些格式具有广泛的兼容性，可以方便地与其他CAD软件和设计软件进行数据交流。
在导出文件之前，同样需要注意以下几个问题。
首先，确定导出的文件格式与目标软件兼容。
有些软件可能只能导入特定格式的文件，因此需要选择适合的文件格式进行导出。
其次，检查导出时的单位和比例。
确保导出文件的尺寸和比例与设计需求一致。
最后，检查导出文件中的图层和对象。
CAD图形怎样导出矢量图格式
CAD图形怎样导出矢量图格式
矢量图格式是不容易被虚化的，所以很多软件中导出来都希望是矢量图。
那么大家知道CAD图形怎样导出矢量图格式的吗?下面是店铺整理的一些关于CAD图形怎样导出矢量图格式，供您参阅。
CAD图形导出矢量图格式的方法
步骤1：从绘图仪管理器添加绘图仪
打开CAD菜单的文件中“绘图仪管理器”，双击“绘图仪向导”，并下一步。
在“添加绘图仪—开始”中，选择”我的电脑“。
下一步
“绘图仪型号”中的“生产商”选“Adobe”“型号”选“PostScript Level 2”，连续两次”下一步“。
在”端口“中选取”打印到文件“，下一步，
给绘图仪添加一个容易辨别的名称，并下一步，完成
步骤2：从CAD打印出EPS文件
如上设置后，在要输出文件的界面”Ctrl+P“打开”打印“并在“打印/绘图仪”中添加上方设置的绘图仪，并在“打印范围”中选取“窗口”，框选需要输出的图像区域，完成，输出到指定文件夹步骤3：通过CorelDRAW X4导出EMF矢量图
打开CorelDRAW X4，打开已保存的 EPS 文件，在文件类型中选择“曲线”，确定
"打开"中选择“导出到office”
图形最佳适合中选“编辑”，确定后，便保存为可导入word的EMF矢量图。

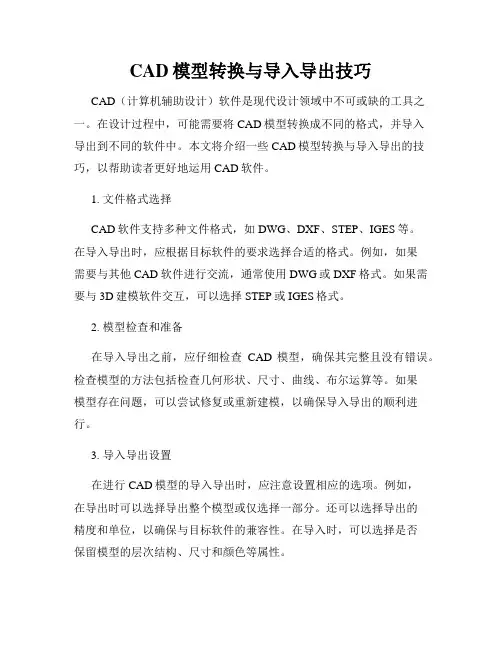

CAD模型转换与导入导出技巧
CAD模型转换与导入导出技巧CAD（计算机辅助设计）软件是现代设计领域中不可或缺的工具之一。
在设计过程中，可能需要将CAD模型转换成不同的格式，并导入导出到不同的软件中。
本文将介绍一些CAD模型转换与导入导出的技巧，以帮助读者更好地运用CAD软件。
1. 文件格式选择CAD软件支持多种文件格式，如DWG、DXF、STEP、IGES等。
在导入导出时，应根据目标软件的要求选择合适的格式。
例如，如果需要与其他CAD软件进行交流，通常使用DWG或DXF格式。
如果需要与3D建模软件交互，可以选择STEP或IGES格式。
2. 模型检查和准备在导入导出之前，应仔细检查CAD模型，确保其完整且没有错误。
检查模型的方法包括检查几何形状、尺寸、曲线、布尔运算等。
如果模型存在问题，可以尝试修复或重新建模，以确保导入导出的顺利进行。
3. 导入导出设置在进行CAD模型的导入导出时，应注意设置相应的选项。
例如，在导出时可以选择导出整个模型或仅选择一部分。
还可以选择导出的精度和单位，以确保与目标软件的兼容性。
在导入时，可以选择是否保留模型的层次结构、尺寸和颜色等属性。
4. 模型尺寸和单位在进行CAD模型的导入导出时，应确保模型的尺寸和单位与目标软件一致。
如果模型的尺寸不正确，可能会导致设计错误或不匹配的尺寸。
在导入导出时，可以选择是否自动进行单位转换，以确保模型的准确性。
5. 模型修复和优化在导入导出过程中，可能会发现CAD模型存在一些问题，如断开的边、重叠的面、无效曲线等。
在导入导出之前或之后，可以使用CAD软件提供的修复工具对模型进行修复和优化。
这样可以确保导入导出的模型是完整和无错误的。
6. 数据交换CAD软件不仅可以导入导出自己的文件格式，还可以与其他软件进行数据交换。
例如，可以将CAD模型导出到通用的3D文件格式，如STL、OBJ等。
这些文件格式可以被许多其他软件读取和编辑。
同时，CAD软件也支持从其他软件导入模型，以便进行进一步的编辑和设计。
导出stl格式文件方法
导出stl格式文件方法STL（Standard Tessellation Language）是一种用于描述三维物体的文件格式。
导出STL格式文件是将三维模型从建模软件中保存为STL文件的过程。
以下是导出STL格式文件的方法：1. 打开建模软件：首先，打开你常用的建模软件，例如AutoCAD、SketchUp、SolidWorks等。
2.创建三维模型：在建模软件中，利用绘图工具创建你想要导出的三维模型。
可以使用线条、面和体来构建模型。
3.优化模型：在建模过程中，确保模型的几何形状完整、合理且没有错误。
检查模型是否有不必要的面、重叠面或孔洞。
4.设置单位：在建模软件中，为了保证导出STL文件的准确性，需设置正确的单位。
通常，毫米是常见的单位，但根据具体需求可自行调整。
5.导出模型：在建模软件的导出选项中，找到“导出”或“另存为”功能，并选择STL格式。
有些软件会提供导出二进制STL和ASCIISTL两种格式，选择其中一种即可。
6.设定输出参数：在导出选项中，可以设定输出的STL文件的精度和细节。
通常选择标准或默认设置即可。
对于需要高精度或精细模型的应用，可自定义设定。
7.确认导出：选择导出按钮或命令后，系统会提示你选择保存的位置和文件名。
选择合适的位置和文件名后，点击“保存”按钮即可开始导出过程。
8.检查导出结果：导出完成后，可用STL查看器或导入其他三维建模软件中查看导出的STL文件，以确保导出的结果符合预期。
9.纠正导出问题：如果导出后的STL文件出现了错误或不符合要求，你可以返回建模软件中对三维模型进行修改和优化，然后重新导出STL文件，直至满足要求。
需要注意的是，不同的建模软件可能在导出STL格式文件的流程和选项设置上有所不同。
在使用具体软件时，最好参考其官方文档或相关教程，以确保正确导出STL文件。
总结起来，导出STL格式文件的方法包括打开建模软件、创建三维模型、优化模型、设置单位、导出模型、设定输出参数、确认导出、检查导出结果、纠正导出问题、使用导出的STL文件。
CAD图纸导出与打印教程
CAD图纸导出与打印教程CAD软件是一种广泛用于工程设计的计算机辅助设计软件，它可以帮助工程师们快速、高效地进行设计与绘图。
在设计完成后，我们通常会需要将CAD图纸导出并进行打印，以便实际应用。
本教程将向您介绍CAD图纸导出与打印的基本步骤与技巧。
第一步是选择合适的导出文件格式。
CAD软件通常支持多种导出文件格式，如DWG、DXF、PDF等。
如果您的目标是与其他CAD软件进行兼容，那么选择DWG或DXF格式是较好的选择。
如果您只是想将图纸进行打印或与他人分享，那么选择PDF格式会更加便捷。
选择文件格式后，您可以点击文件菜单中的导出选项，并选择相应的格式进行保存。
第二步是设置导出选项。
不同的文件格式有不同的导出选项，您需要根据自己的需求进行设置。
例如，在导出为PDF格式时，您可以选择输出尺寸、打印质量、图纸范围等选项。
如果您需要将CAD图纸进行分层导出，那么您需要配置好图层设置，并在导出时勾选相应的图层。
第三步是进行导出操作。
在设置好导出选项后，您可以点击导出按钮进行导出。
CAD软件会根据您的设置将图纸导出为相应文件格式并保存到您指定的位置。
导出时间的长短会根据图纸的大小和复杂度有所不同。
第四步是打开导出文件预览。
在完成CAD图纸导出后，您可以打开导出的文件进行预览以确保导出结果符合您的预期。
在预览过程中，您可以检查图纸的尺寸、线条清晰度以及其他细节。
如果您对导出结果不满意，您可以返回CAD软件进行相应的修改并重新导出。
第五步是进行打印设置。
在预览导出文件后，如果您确定导出结果满意，那么您可以进行打印前的设置。
首先，您需要选择打印机，确保打印机与电脑连接正常。
然后您可以进行页面设置，如选择纸张大小、打印方向等。
如果您需要多个图纸进行打印，您可以设置打印份数和打印范围。
在设置好打印选项后，您可以进行打印预览并进行必要的调整。
第六步是进行打印操作。
在完成打印设置后，您可以点击打印按钮进行打印。
打印时间的长短会根据图纸的复杂度和打印机的速度而有所不同。
CAD文件的数据导入和导出
CAD文件的数据导入和导出在现代工程设计和制造中，CAD（Computer-Aided Design，计算机辅助设计）软件起到了重要的作用。
CAD文件可以包含丰富的三维模型和设计数据，这些数据是进行产品设计、模拟和制造的基础。
然而，在设计过程中，我们可能需要将CAD文件中的数据导入到其他软件或将数据从其他软件导出到CAD文件中。
因此，掌握CAD文件的数据导入和导出技巧显得尤为重要。
一、CAD文件的数据导入在实际工作中，我们常常会遇到需要从一个CAD软件将数据导入到另一个CAD软件中的情况。
这可能是由于不同的CAD软件支持不同的文件格式，或者我们希望在不同的软件之间进行设计协作。
下面将分别介绍几种常见的CAD文件导入方式。
1.文件格式转换CAD软件通常支持多种文件格式，如STEP、IGES、STL等。
如果我们需要将一个CAD文件从一种软件导入到另一种软件，一种常见的方法是首先将源文件转换为目标软件支持的格式。
例如，如果我们要从SolidWorks导入到CATIA中，可以先将SolidWorks文件保存为STEP格式，然后在CATIA中导入该文件。
在进行文件格式转换时，需要注意转换过程中可能会丢失一些细节或者造成数据损失的问题，因此在导入后要仔细检查数据的完整性。
2.直接导入有些CAD软件支持直接导入其他软件的原生文件格式，这样可以避免文件格式转换带来的潜在问题。
例如，AutoCAD支持直接导入SolidWorks的SLDPRT文件和CATIA的CATPart文件，这样可以保留源文件的所有细节和属性。
在进行CAD文件的数据导入时，还应该注意处理模型之间的尺寸单位不一致的问题。
不同的CAD软件可能使用不同的单位系统，导入时要确保模型的尺寸一致，及时进行单位换算和校准。
二、CAD文件的数据导出除了将CAD文件导入到其他软件中，有时还需要将CAD文件中的数据导出到其他格式，以满足不同的需求。
下面介绍几种常见的CAD 文件导出方式。
CAD打印输出方法大全总结
图8-10 图纸空间的视口
视口的创建方法如下： 1）在菜单栏中选择【视图】→【视口】→【新建视口】命令直 接创建一个或若干个视口。 2）在图纸空间中选择【视图】→【视口】→【对象】命令，将 绘制好的边框转换为视口边框。 3）在命令行输入命令Vporst。 2.用浮动视口控制图形比例 在图纸空间中创建浮动视口，然后在视口中使用Zoom命令按比例 缩放，即可精确地控制布局中图形的比例。 下面用一个例子来演示用浮动视口将图纸空间中的图形出图比例 设为1：4的过程。绘制或打开一图形文件，如图8-11所示，布局中由 默认建立的视口显示了当前文件中的所有图形。 在视口框内双击，将该视口切换到模型空间，如图8-12所示。 在命令行输入Zoom命令，在提示下选择比例（S）缩放到1：4，效果 如图8-13所示。在视口框外双击，切换回图纸空间，如图8-14所示。
图8-23 指定文件名
（7）在【完成】页面单击【打印样式表编辑器】 按钮设置样式表明细。如图8-24所示。在【打印样式表编辑器】对话框 中，完成设置。
图8-24 启动打印样式表编辑器
2.页面设置管理器
【页面设置管理器】是用来保存打印相关设置的。可以在模型空间 或者图纸空间中直接选择【文件】→【打印】命令，激活【打印—模型】 对话框，如图8-25所示。 1）创建和管理页面设置 页面设置管理器的启动方法如下：在菜单栏中选择【文件】→ 【页面设置管理器】命令。在命令行输入Pagesetup命令后按回车键。
图8-8 选择视口位置
10.完成。单击【完成】按钮完成创建，效果如图8-9所示。
图8-9 效果图
三.浮动视口 1.视口与浮动视口 在AutoCAD2010中可以建立很多窗口，从窗口中以不同的方向、角度 、比例观察模型空间中的图形对象，这样的窗口就叫做“视口”。如图 8-10所示。模型空间中的视口称为“平铺视口”。图纸空间的视口称为 “浮动视口。
CAD中的图形导出和打印设置指南
CAD中的图形导出和打印设置指南在使用CAD软件进行设计和绘图时，图形导出和打印设置是非常重要的一步。
合理的设置可以确保导出的图形质量良好并且打印结果符合预期。
本文将为大家介绍一些CAD软件中的图形导出和打印设置的技巧和指南。
一、图形导出在CAD软件中，图形导出是将设计好的图形保存为其他格式，如PDF、JPG、PNG等。
选择正确的导出格式可以满足不同需求，如电子传输、打印、网页展示等。
首先，我们需要选择合适的导出格式。
如果需要将图形进行打印或者与其他人共享，PDF格式是个不错的选择。
它可以保留图形的矢量信息，并且在不同设备上显示效果一致。
其次，注意导出时的画面比例。
确保图形在导出后不会被剪裁或变形，可以设置合适的图形比例。
通常，选择1:1的比例可以保证图形的原始比例得到保持。
另外，选择适当的导出分辨率也是很重要的。
如果我们要将图形用于打印，可以选择较高的分辨率以保证打印效果。
而在进行电子传输或网页展示时，较低的分辨率可以减小文件大小，提高加载速度。
最后，选择合适的导出路径和文件名。
确保文件名简明且能够清晰描述图形内容，路径选择时尽量遵循规范，方便后续查找和管理。
二、打印设置在进行CAD图形的打印时，我们需要进行一些设置来确保打印结果与设计一致。
首先，选择合适的打印机和纸张。
根据具体需求选择打印机类型和纸张大小，如A4、A3等。
如果需要打印大幅面图纸，可以选择专业的大幅面打印机。
其次，设置打印尺寸和缩放比例。
在打印设置中，通常可以调整图纸的布局和缩放比例。
我们可以选择合适的纸张和调整打印比例，使图形恰好适应纸张大小，避免图形被裁剪或变形。
另外，选择正确的打印选项也很重要。
一般来说，我们可以选择打印线条、填充色、文字和阴影等元素。
这些选项可以根据具体需求进行设置。
最后，预览和调整打印设置。
在进行最终的打印之前，可以通过预览功能查看打印效果，并进行必要的调整。
确保图形适应纸张、正确地排列，并且打印内容清晰可见。
CAD图形导出与打印设置技巧
CAD图形导出与打印设置技巧在使用CAD软件进行设计时，我们经常需要将设计好的图形导出保存或进行打印。
本文将介绍一些CAD图形导出与打印设置的技巧，希望能帮助大家更好地处理这些操作。
一、CAD图形导出设置技巧1. 选择合适的导出格式：CAD软件通常支持多种不同的图像格式导出，如JPEG、PNG、BMP、SVG等。
选择合适的导出格式可以根据具体需求进行，比如JPEG适用于在网页上显示，而SVG适用于矢量图形的编辑和放大。
2. 设置导出图像的分辨率：在导出图像时，我们可以调整分辨率来控制图像的清晰度和文件大小。
一般来说，分辨率越高，图像越清晰，但文件大小也越大。
如果要将图像用于打印或展示，建议选择较高的分辨率以保证图像质量。
3. 选择导出的图层和对象：在CAD软件中，我们可以将不同图层的对象进行分组，并选择导出其中的某些图层和对象。
这样可以方便我们在导出后对图像进行编辑和处理。
4. 调整导出图像的尺寸：在导出图像前，可以对图像进行缩放和裁剪，以满足特定需求。
比如，如果要将图像用于网络广告，可以缩小图像尺寸以减小文件大小。
二、CAD图形打印设置技巧1. 选择合适的纸张尺寸：在进行CAD图形打印时，我们需要选择合适的纸张尺寸来适应设计图的大小。
通常，常用的纸张尺寸有A4、A3、A2等。
2. 调整打印比例：CAD软件通常提供了打印比例的设置选项，可以根据具体需求将图形按比例进行打印。
如果图形尺寸较大，可以选择适当的打印比例来缩小图形以适应纸张尺寸。
3. 设置打印区域：在进行打印设置时，我们可以选择打印整个图形区域或者仅打印选定的区域。
选择打印区域可以提高打印速度和节省纸张。
4. 调整打印质量：CAD软件通常提供了打印质量的设置选项，可以根据具体需求选择打印质量。
如果需要高质量的打印效果，可以选择较高的打印质量。
总结：以上便是CAD图形导出与打印设置的一些技巧。
通过合理选择导出格式、调整导出图像的分辨率、设置导出的图层和对象，以及选择合适的纸张尺寸、调整打印比例和设置打印区域等操作，可以更好地控制CAD图形的导出和打印效果。
导出CAD图纸为其他格式的步骤
导出CAD图纸为其他格式的步骤AutoCAD是一款广泛使用的计算机辅助设计（CAD）软件，它为工程师、设计师和建筑师提供了许多方便的功能和工具。
在完成CAD图纸后，用户常常需要将其导出为其他常见格式，以便与其他人共享或在其他程序中使用。
下面是将CAD图纸导出为其他格式的简单步骤。
步骤1：选择要导出的CAD图纸打开AutoCAD软件，并选择您要导出的CAD图纸。
您可以使用“打开”命令或直接双击要导出的文件。
确保您已经保存和关闭了需要导出的CAD图纸文件。
步骤2：选择导出格式在AutoCAD软件中，点击“文件”菜单，并从下拉菜单中选择“导出”或“另存为”选项，这取决于您使用的AutoCAD版本。
然后，选择适合您需要的格式。
常见的CAD图纸导出格式包括PDF、DWG、DXF等。
步骤3：设置导出选项根据您选择的导出格式，AutoCAD将提供不同的选项供您设置。
例如，如果选择导出为PDF文件，则可以设置页面大小、图纸范围、分辨率等。
如果选择导出为DWG或DXF文件，则可以设置版本、单位、图层等。
根据您的需要，调整这些选项并进行必要的设置。
步骤4：选择导出路径和文件名在设置完导出选项后，点击“浏览”按钮选择您要保存导出文件的路径和文件名。
您可以选择将文件保存到您的计算机硬盘上的特定文件夹中，或者保存到云存储服务中，如Google Drive或Dropbox等。
确保为导出文件选择一个合适的文件名。
步骤5：导出CAD图纸完成导出选项和路径设置后，点击“导出”按钮或“保存”按钮开始导出CAD图纸。
根据图纸的大小和复杂程度，导出过程可能需要一些时间。
请耐心等待导出过程完成。
步骤6：验证导出结果导出过程完成后，您可以验证导出的CAD图纸是否符合您的预期。
如果导出为PDF文件，则使用PDF阅读器打开导出文件，并检查页面大小、内容是否正确。
如果导出为DWG或DXF文件，则可以尝试在其他CAD软件中打开导出文件来验证导出结果。
21款常见3d软件转成STL文件格式的方法（含详细步骤）！
21款常见3d软件转成STL文件格式的方法（含详细步骤）！本人是做3d打印的，所以进场跟stl格式的模型文件打交道，过程中，经常被问到'我这个软件怎么转成/导出成stl格式？’，为了一劳永逸，小编整理这一片文章，里面包含了目前市面上常见的21款3d软件转成.stl格式的方法及详细步骤。
为防迷路，建议收藏！一、软件MayaMaya导出stl文件流程：•①选中要导出模型•②点击File（文件）•③导出全部/导出当前选项•④文件类型：STLExport-•⑤点击'OK’二、3DMax3DMax导出stl文件流程：•①选中导出模型•②File（文件）•③Export（导出）•④选择STL文件类型（.stl文件）•⑤点击'OK’三、AutoCAD前提条件：①设计必须是三维实体；②坐标值为正（非负）AutoCAD（简称'CAD’）导出stl文件流程：方法一：•①文件•②输出•③选择存储路径（扩展名为.stl）•④输入文件名•⑤保存•⑥选择要输出的实体•⑦回车确定方法二：•①打开命令行•②命令行输入'Faceters’•③设置精度值（范围1-10，1为低精度，10为高精度）•④命令行输入'STLOUT’•⑤选择实体•⑥输入Y（表示二进制）•⑦设置文件名•⑧保存四、RhinoRhino（俗称'犀牛’）导出stl文件流程：•①File（文件）•②Save As Select File Type（保存文件类型）•③选择.stl格式 -> ④输入文件名称•⑤Save（保存）•⑥选择Binary STL Files（二进制STL文件）五、CatiaCatia导出stl文件流程：•①选择STL命令•②设置最大Sag=0.0125mm•③选择转化为STL零件•④点击'YES’•⑤export（输出）•⑥输入文件名•⑦输出六、BlenderBlender导出stl文件流程：•①File（文件）•②Export（输出）•③选择STL（.stl）格式•④选择导出文件目录•⑤填写文件名称•⑥点击'导出STL’七、UnigraphicsUnigraphics（简称'NG’，后面更名为'NX’）导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototyping（快速原型）•④选项设置，设定类型为Binary（二进制）；设定Triangle Tolerance（三角误差）为0.0025；设定Adjacency Tolerance（邻接误差）为0.12；设定Auto Normal Gen（自动法向生成）为On（开启）；设定Normal Display（法向显示）为Off（关闭）；设定Triangle Display（三角显示）为On（开启）•⑤点击'OK’八、Alibre DesignAlibre Design导出stl文件流程：•①File（文件）•②Export（输出）•③Save AS（另存为）•④选择.stl格式•⑤输入文件名称•⑥Save（保存）九、Ashlar-VellumAshlar-Vellum导出stl文件流程：•①File（文件）•②Export...（导出为）•③Select STL Export Type（选择.stl格式导出）•④Set Export Options to Binary（选择二进制选项）•⑤点击'OK’•⑥Enter Filename（输入文件名）•⑦Save（保存）十、Autodesk InventorAutodesk Inventor导出stl文件流程：•①File（文件）•②Save Copy As（保存为）•③Select STL（选择stl格式）•④Choose Options（选项选择）•⑤Set to High（选择'高’）•⑥Enter Filename（输入文件名）•⑦Save（保存）十一、CADKeyCADKey导出stl文件流程：•①Export（输出）•②选'Stereolithography’（'立体光刻’的意思）•③Enter Filename（输入文件名）•④点'OK’十二、 I-DEASI-DEAS导出stl文件流程：•①File（文件）•②Export（输出）•③Rapid Prototype File（快速成形文件）•④点击'ok’•⑤Select the Part to be Prototyped（选择输出的模型）•⑥Select Prototype Devi ce（选择原型设备）•⑦选择'SLA500.dat’•⑧点击'OK’•⑨absolute facet deviation to 0.000395（设置绝对面片精度为0.000395）•⑩Select Binary（二进制）•⑪点击'OK’十三、IronCADIronCAD导出stl文件流程：•①右键单击要输出的模型•②Part Properties（零件属性）•③Rendering（渲染）•④Set Facet Surface Smoothing to 150（设定三角面片平滑为150）•⑤File（文件）•⑥Export（输出）•⑦选择 .STL文件十四、Mechanical DesktopMechanical Desktop导出stl文件流程：方法一：使用AMSTLOUT命令输出STL文件下面的命令行选项影响STL文件的质量，应设定为适当的值，以输出需要的文件。
CAD中的3D打印准备与导出方法
CAD中的3D打印准备与导出方法在现代设计领域，3D打印已经成为了一种常见的制造技术。
对于使用CAD软件的设计师来说，了解如何准备和导出3D打印文件是至关重要的。
本文将简要介绍CAD中的3D打印准备与导出方法，旨在帮助设计师们更好地利用这一技术。
首先，为了准备CAD模型进行3D打印，设计师需要注意以下几个方面：1. 模型尺寸：在设计模型之前，要先确定打印尺寸和比例。
CAD软件通常提供了尺寸和测量工具，可以轻松地调整模型的大小。
2. 模型类型：考虑到3D打印的特性，设计师需要确保模型是完整的、无缺陷的，并且具有一定的厚度。
CAD软件中的修复工具可以帮助设计师检测并修复模型中的问题，确保其能够成功打印。
3. 支撑结构：某些模型可能需要支撑结构来支持悬空的部分或细小的细节。
CAD软件通常提供了支撑生成工具，可以自动生成支撑结构。
一旦模型准备好了，就可以开始导出文件进行3D打印了。
下面是一些常见的导出格式和方法：1. STL格式：STL格式是3D打印中最常用的文件格式之一。
大多数CAD软件都支持将模型导出为STL文件。
导出时，要确保选择合适的精度和单位，以免影响打印质量。
2. OBJ格式：OBJ格式是一种通用的3D模型文件格式，可以在多个软件中使用。
以OBJ格式导出模型时，要注意保留纹理和材质信息，以便在后续的处理和渲染中使用。
3. 3MF格式：3MF格式是一种相对较新的文件格式，它具有更好的性能和功能。
选择3MF格式导出时，可以保存更多的细节信息，如颜色、纹理和多个对象。
在导出前，设计师可以使用CAD软件提供的预览功能检查模型是否导出正确。
还可以选择在导出前应用修整操作，以减少文件大小和打印时间。
总结起来，准备CAD模型进行3D打印需要考虑模型尺寸、模型类型和支撑结构等因素。
导出格式可以选择STL、OBJ或3MF等，具体选择取决于后续处理的需求。
此外，导出前的预览和修整操作也是关键步骤，可以提高打印的准确性和效率。
CAD设计中的导出多种文件格式技巧
CAD设计中的导出多种文件格式技巧CAD设计软件常常用于建筑、工程、制造等行业中的设计和绘图工作。
在完成设计后，将文件导出为不同的格式是非常重要的，因为不同的格式适用于不同的用途和需求。
本文将介绍一些CAD设计中导出多种文件格式的技巧，帮助读者更好地运用CAD软件。
1. 导出为PDF格式PDF（Portable Document Format）是一种通用的文件格式，广泛应用于文件共享和打印。
将CAD设计导出为PDF格式可以确保文件在不同设备和操作系统上的一致性展示。
导出为PDF格式的方法通常在CAD软件的“导出”或“打印”选项中。
参数设置方面，可以调整页面大小、比例、图纸或模型的显示方式等。
2. 导出为DWG格式DWG（Drawing）是CAD设计软件AutoCAD的原生文件格式，也是CAD设计中最常用的文件格式之一。
将CAD设计导出为DWG格式可以保留设计中的图层、坐标和对象等信息。
这对于与其他CAD软件或合作伙伴交流和共享设计文件非常有用。
导出为DWG格式的方法通常在CAD软件的“另存为”或“导出”选项中。
3. 导出为DXF格式DXF（Drawing Exchange Format）是一种开放的CAD文件格式，被广泛支持和使用。
与DWG格式相比，DXF格式更加通用，可以在不同的CAD软件之间进行互操作。
将CAD设计导出为DXF格式可以确保设计文件的兼容性和可交换性。
导出为DXF格式的方法通常在CAD软件的“另存为”或“导出”选项中。
4. 导出为STEP格式STEP（Standard for the Exchange of Product model data）是一种通用的3D模型交换格式，适用于不同CAD软件之间的数据交换和共享。
将CAD设计导出为STEP格式可以保留设计中的几何形状、尺寸和属性等信息，方便其他CAD软件进行进一步编辑和使用。
导出为STEP 格式的方法通常在CAD软件的“导出”或“另存为”选项中。
各种3D软件如何导出STL文件
一、软件：Alibre1. 文件-File2. 导出-Export3. 保存为-Save As > STL4. 输入文件名-Enter File Name5. 保存-Save二、软件：Ashlar-Vellum1. 文件-导出File > Export…2. 选择STL导出格式-Select STL Export Type3. 选择二进制选项并点OK - Set Export Options to Binary > OK4. 输入文件名Enter Filename5. 保存Save三、软件：AutoCAD您的设计必须是三维实物，并且坐标值都为正1. 保证目标是正空间（坐标值为正）2. 在命令行输入“FACETRES”3. 输入1到10之间一个数，1表示低分辨率，10表示高分辨率4. 在命令行输入“STLOUT”5. 选择目标模型6. 输入"Y"表示输出二进制7. 输入文件名-保存四、软件：Autodesk Inventor1. 保存为Save Copy As2. 选STL Select STL3. 选项选择高Choose Options > Set to High4. 输入文件名Enter Filename5. 保存Save五、软件：CADKey1. 从Export（输出）中选择Stereolithography（立体光刻）2. 输入文件名3. 点OK六、软件：Catia1.选择STL命令2. 最大Sag=0.0125 mm3. 选择要转化为STL的零件4. 点击YES, 选择输出（export）5. 输入文件名输出stl文件七、软件：I-DEAS1. 文件File > 输出Export > 快速成型文件Rapid Prototype File > OK2. 选择要导出的模型Select the Part to be Prototyped3. 选择成型设备Select Prototype Device > SLA500.dat > OK4. 设置绝对面片精度到0.000395 Set absolute facet deviation to 0.0003955. 选择二进制Select Binary > OK八、软件：IronCAD1. 右键点击要输出的零件Right Click on the part2. 零件性质Part Properties > 生成Rendering3. 设置面片表面光滑到150 Set Facet Surface Smoothing to 1504. 文件File > 输出Export5. 选择STL文件Choose .STL九、Mechanical Desktop使用AMSTLOUT命令输出STL文件1.Angular Tolerance（角度差）-- 设定相邻面片间的最大角度差值，默认15度，减少可以提供STL文件的精度2.Aspect Ratio（形状比例）--该参数控制三角面片的高度比。
CAD导入和导出文件技巧总结
CAD导入和导出文件技巧总结CAD软件是一种强大的设计工具，几乎在各个领域都有广泛的应用。
在日常工作中，我们常常需要与其他软件进行数据交换，比如导入CAD文件到其他软件进行进一步处理，或者将其他软件的文件导入到CAD软件中进行设计。
本文将总结一些CAD导入和导出文件的技巧，帮助读者更好地利用CAD软件进行工作。
首先，我将介绍一些常见的CAD文件格式。
CAD软件最常用的文件格式是DWG和DXF。
DWG是AutoCAD的原生文件格式，可保存图形、属性和对象信息，通常用于共享和协作。
DXF是一种开放的CAD文件格式，它可以与各种CAD软件兼容，用于互操作和数据交换。
除了DWG和DXF之外，CAD软件还支持其他文件格式，如STEP、IGES、STL等，这些格式适用于不同的应用领域和需求。
下面是一些CAD导入和导出文件的技巧，以帮助读者更好地处理CAD文件。
1. 导入其他文件格式到CADCAD软件通常支持导入各种文件格式，如图像文件、PDF文件、文本文件等。
导入图像文件时，CAD软件会将图像转换为CAD中的对象，方便进一步编辑。
导入PDF文件时，CAD软件可以将PDF中的矢量图形转换为CAD对象，使得图形可以进行编辑和修改。
导入文本文件时，CAD软件可以提取文本内容，并自动将其转换为CAD中的文字对象。
2. 导出CAD文件为其他格式CAD软件不仅可以导入其他文件格式，还可以将CAD文件导出为其他格式，如PDF、图像文件、DWG或DXF等。
导出为PDF文件可以方便地共享和查看CAD图纸，而导出为图像文件可以用于展示和打印。
导出为DWG或DXF文件可以与其他CAD软件进行数据交换和协作。
3. 处理大型CAD文件当处理大型CAD文件时，可能会遇到性能问题。
为了提高处理速度，可以采取一些措施。
首先，关闭不必要的图层和对象，以减少文件的复杂度。
其次，使用裁剪功能将文件裁剪为感兴趣的区域，减少需要处理的数据量。
此外，合理利用图块和外部引用功能，可以降低文件的复杂度和大小，提高性能。
