电缆绝缘测试作业指导
电力电缆预防性试验作业指导书
要求：自行规定
2500V
20000MΩ
台
1
产品出厂
试验ห้องสมุดไป่ตู้告
份
1
原始记录本
本
1
3.试验项目及试验步骤
3.1.电缆主绝缘绝缘电阻的测量
A
EARTH
ACVB
COM/G屏蔽线电缆
LINEC
PC27-2H
图11 电力电缆主绝缘电阻测试接线图
3.2试验步骤
1.对电缆的主绝缘测量绝缘电阻时,应分别在每一相上进行.对一相进行试验或测量时,其它两相导体、金属屏蔽或金属套和铠装层一起接地。
电力电缆预防性试验作业指导书
.
1.橡塑电缆预防性试验项目
1.1电缆主绝缘绝缘电阻
2.试验准备
2.1 人员组织
表1
序号
项目
单位
数量
备注
1
工作负责人
人
1
全面负责
2
试验员
人
2
操作、记录
2.2 仪器、仪表及材料配置
表2
序号
名称
型号
技术规格
单位
数量
干湿温度计
HM10
-10～＋40 C
个
1
1
兆欧表
PC27-2H

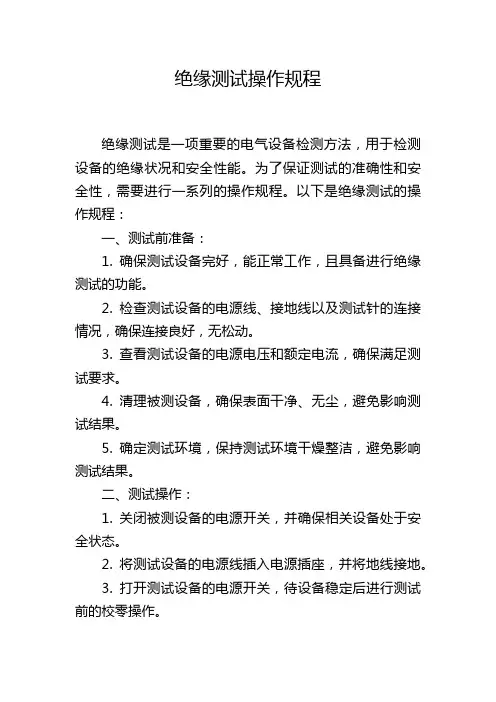

绝缘测试操作规程
绝缘测试操作规程绝缘测试是一项重要的电气设备检测方法，用于检测设备的绝缘状况和安全性能。
为了保证测试的准确性和安全性，需要进行一系列的操作规程。
以下是绝缘测试的操作规程：一、测试前准备：1. 确保测试设备完好，能正常工作，且具备进行绝缘测试的功能。
2. 检查测试设备的电源线、接地线以及测试针的连接情况，确保连接良好，无松动。
3. 查看测试设备的电源电压和额定电流，确保满足测试要求。
4. 清理被测设备，确保表面干净、无尘，避免影响测试结果。
5. 确定测试环境，保持测试环境干燥整洁，避免影响测试结果。
二、测试操作：1. 关闭被测设备的电源开关，并确保相关设备处于安全状态。
2. 将测试设备的电源线插入电源插座，并将地线接地。
3. 打开测试设备的电源开关，待设备稳定后进行测试前的校零操作。
4. 将测试针与被测设备的绝缘表面接触，并适当施加压力以确保良好接触。
5. 根据被测设备的绝缘等级和测试要求，选择适当的绝缘测试模式。
6. 建立测试电压，根据被测设备的额定电压和绝缘等级，选择合适的测试电压。
7. 开始进行绝缘测试，记录测试数值，并观察测试过程是否正常运行。
8. 测试结束后，关闭测试设备的电源开关，并将电源线从电源插座拔出。
9. 销毁测试时所使用的数据，防止数据泄露。
三、测试结果分析：1. 根据测试的结果，判断被测设备的绝缘状况。
2. 比较测试结果与标准要求，检查是否合格。
3. 如测试结果不合格，应及时通知相关部门或人员进行处理。
4. 对测试结果进行记录，包括测试时间、测试数值等信息。
四、注意事项：1. 在测试过程中，避免测试针与其他金属物体接触，以免影响测试结果或造成安全事故。
2. 在测试高电压设备时，必须按照相关规定进行操作，避免电击事故的发生。
3. 测试结束后，断开测试设备的电源，并将测试设备进行维护和清洁，以保证下次测试的准确性。
4. 职员在操作中应戴上绝缘手套，以增加操作安全性。
以上就是绝缘测试操作规程的内容，希望对您有所帮助。
电力电缆试验作业指导书
电力电缆试验作业指导书电力电缆试验作业指导书（一）一、引言电力电缆试验是在电力工程中非常重要的一项工作。
通过试验可以检测电缆的质量和性能是否符合要求，以及发现潜在的故障和隐患。
本指导书旨在为电力电缆试验提供具体的操作指南和注意事项。
二、试验前准备1. 根据实际情况选择合适的试验方法和试验设备。
2. 查阅相关资料，了解试验的要求、标准和方法。
3. 检查试验设备是否正常工作，并做好试验仪器的校准工作。
三、试验流程1. 试验前检查(1) 检查试验电缆的外观，如有明显损坏或变形，应及时更换。
(2) 检查试验设备的安全性能，确保电源接地良好，并检查仪器连接是否牢固。
(3) 检查试验环境是否满足试验要求，如温度、湿度等。
2. 绝缘电阻试验(1) 将电缆两端导线分别连接到绝缘电阻测试仪的正负极，设置好测试参数。
(2) 启动绝缘电阻测试仪，进行绝缘电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
3. 直流电阻试验(1) 将电缆两端导线连接到直流电阻测试仪的正负极，设置好测试参数。
(2) 启动直流电阻测试仪，进行直流电阻试验。
(3) 记录测试结果，并核对是否符合试验要求。
4. 交流耐压试验(1) 将电缆两端导线分别连接到交流耐压测试仪的正负极，并设置好测试参数。
(2) 启动交流耐压测试仪，进行交流耐压试验。
(3) 记录测试结果，并核对是否符合试验要求。
5. 过热试验(1) 将电缆导线连接到过热试验设备。
(2) 设定过热试验设备的温度和时间参数。
(3) 启动过热试验设备，进行过热试验。
(4) 记录测试结果，并核对是否符合试验要求。
6. 试验结束(1) 断开电缆与试验设备的连接。
(2) 数据整理和报告编写。
四、注意事项1. 在试验过程中，应严格按照试验要求和标准操作，确保试验的准确性和可靠性。
2. 如发现试验过程中有异常情况或设备故障，应立即停止试验，并及时处理。
3. 在试验过程中，应严格遵守安全操作规程，保证试验人员的人身安全。
电缆绝缘测试作业指导
电缆绝缘测试作业指导Q/NDYJ 南京地铁运营有限责任公司企业标准Q/NDYJ XXXXX—2013 电缆绝缘测试作业指导书2013-XX-XX发布2013-XX-XX实施目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语与定义 (3)4 作业方法和内容 (3)4.1 作业方法 (3)4.2 作业内容 (3)4.2.1 工器具准备 (3)4.2.2 登记请点 (4)4.2.3 兆欧表校准 (4)4.2.4 断开终端电缆 (4)4.2.5 对地绝缘测试 (5)4.2.6 线间绝缘测试 (6)4.2.7 数据填写 (7)4.2.8 试验设备并消点 (7)前言本标准是根据南京地铁运营有限责任公司标准化工作的需要，为规范运营公司三号线电缆绝缘测试工作而制定。
本标准由南京地铁运营有限责任公司标准化委员会提出。
本标准起草部门：南京地铁运营有限责任公司通号中心。
本标准主要起草人：王青华、李宣、冯丽娟、常鑫、高丰军、王旸审核：李济坤批准：张建平本标准委托南京地铁运营有限责任公司通号中心负责解释。
电缆绝缘测试作业指导书1 范围本标准规定了运营公司三号线信号电缆绝缘测试的作业原则、方法及内容。
本标准适用于运营公司三号线信号电缆绝缘测试的检修工作。
2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
无3 术语与定义电缆：通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。
4 作业方法和内容4.1 作业方法根据作业内容和时间，电缆绝缘测试的保养工作为一年一次。
4.2 作业内容4.2.1 工器具准备工具包括：对讲机，兆欧表，各种型号的套筒，内六角，小一字起（拆电缆用），笔纸。
工程施工电缆绝缘检测规范
工程施工电缆绝缘检测规范一、总则在工程施工中，电缆是连接电气设备的重要组成部分。
为了确保电缆的正常使用和安全性，对电缆的绝缘性能进行检测是必不可少的。
本规范旨在规范工程施工中电缆绝缘检测的程序和要求，确保电缆在使用过程中的质量和安全。
二、检测范围本规范适用于不同类型和规格的电缆绝缘检测，包括但不限于架空电缆、地埋电缆、电力电缆、通信电缆等。
三、检测方法1. 绝缘电阻检测绝缘电阻检测是常用的电缆绝缘性能检测方法之一。
检测人员应使用绝缘电阻测试仪对电缆进行检测，记录测试结果并进行评估。
绝缘电阻检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。
2. 绝缘电压检测绝缘电压检测是对电缆绝缘性能进行综合评估的方法之一。
检测人员应使用绝缘电压测试仪对电缆进行检测，记录测试结果并进行评估。
绝缘电压检测应在电缆施工和投运前进行，以确保电缆在正常工作电压下的绝缘性能符合要求。
3. 破坏性检测破坏性检测是对电缆绝缘性能进行更为直观的检测方法之一。
检测人员应根据需要采用剥皮法、划片法等破坏性检测方法对电缆进行检测，记录测试结果并进行评估。
破坏性检测应在电缆施工和投运前进行，以确保电缆绝缘性能符合要求。
四、检测要求1. 检测人员应具备相关的电气检测资质，并熟悉电缆绝缘检测的方法和要求。
2. 检测设备应符合国家相关标准和规范要求，并经过定期检定和维护。
3. 检测过程中，应注意保护电缆的外皮，避免对电缆造成二次损伤。
4. 检测结果应准确、可靠，并及时记录和归档。
五、检测报告1. 检测报告应包括电缆的基本信息、检测方法、测试结果、评估意见等内容。
2. 检测报告应由检测人员签字确认，并加盖相关单位的公章。
3. 检测报告应及时提交给相关单位，以便后续工程施工和投运。
六、附则1. 本规范自发布之日起生效。
2. 在工程施工中如有特殊情况，可根据实际情况进行调整和补充。
3. 本规范的解释权归工程管理部门所有。
以上就是工程施工电缆绝缘检测规范的相关内容，希望能够对工程施工中的电缆绝缘检测工作有所帮助。

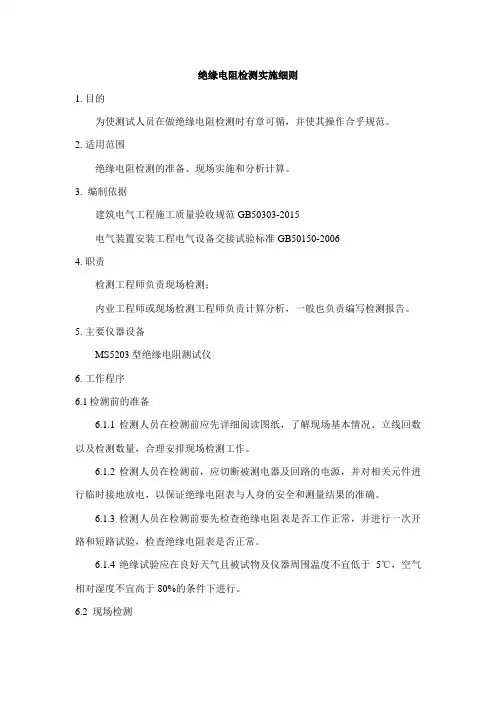

绝缘电阻检测测试作业指导书
绝缘电阻检测实施细则1. 目的为使测试人员在做绝缘电阻检测时有章可循，并使其操作合乎规范。
2. 适用范围绝缘电阻检测的准备、现场实施和分析计算。
3. 编制依据建筑电气工程施工质量验收规范 GB50303-2015电气装置安装工程电气设备交接试验标准 GB50150-20064. 职责检测工程师负责现场检测；内业工程师或现场检测工程师负责计算分析，一般也负责编写检测报告。
5. 主要仪器设备MS5203型绝缘电阻测试仪6. 工作程序6.1检测前的准备6.1.1检测人员在检测前应先详细阅读图纸，了解现场基本情况、立线回数以及检测数量，合理安排现场检测工作。
6.1.2检测人员在检测前，应切断被测电器及回路的电源，并对相关元件进行临时接地放电，以保证绝缘电阻表与人身的安全和测量结果的准确。
6.1.3检测人员在检测前要先检查绝缘电阻表是否工作正常，并进行一次开路和短路试验，检査绝缘电阻表是否正常。
6.1.4绝缘试验应在良好天气且被试物及仪器周围温度不宜低于5℃，空气相对湿度不宜高于80%的条件下进行。
6.2 现场检测6.2.1测量时，应选择正确的输出电压，应按下列规定执行：(1)、100V以下的电气设备或回路，应选择250V及以上的输出电压；(2)、500V以下至100V的电气设备或回路，应选择500V及以上的输出电压；(3)、3000V以下至500V的电气设备或回路，应选择1000V的输出电压。
6.2.2检测被测物体时，如果仪表显示Live，则将测试表笔与被测物体分开, 对被测电路放电后再进行测量。
6.2.3将测试笔与被测物体连接，按下测量键即开始测量，待60s后停止测量，同时对绝缘电阻测试仪所显示的绝缘电阻值进行记录。
6.2.4当副显示屏显示的输出电压为0V时仪表停止放电，此时在被测电路中取下表笔，结束测量。
6.3检测数量按每检验批的线路数量抽检20%，且不得少于一条线路，并应覆盖不同型号的电缆或电线。
电线电缆绝缘厚度试验作业指导书
d)当绝缘内、外均有不可去除的屏蔽层时,屏蔽层厚度应从测量值中减去。当不透明绝缘内、外均有不可取出的屏蔽层时，应使用读数显微镜测量。
e）无护套扁平软线应按图6测量。两导体之间最短距离的一半作为绝缘线芯的绝缘厚度。
在任何情况下，第一次测量应在绝缘最薄处进行。
4。4试验仪器
JTT-D型台ห้องสมุดไป่ตู้数显投影仪，量程:纵向：0~50mm，横向：0～25mm。精度：0.01mm.
4。3试验步骤
4。3。1将试件置于测量装置的工作面上，切割面与光轴垂直.
a)试件内侧为圆形时，按图1径向测量六点。如是扇形绝缘线芯，则按图2测量6点。
b）当绝缘是从绞合导体上截取时，应按图3和图4径向测量6点。
3.2《额定电压450/750V及以下聚氯乙烯绝缘电缆 第2部分：试验方法》（GB/T 5023.2—2008）
3.3《额定电压450/750V及以下橡皮绝缘电缆 第2部分：试验方法》（GB/T 5013.2—2008）
4.绝缘厚度试验方法
4.1预处理
试验应在绝缘料挤出或硫化（或交联）后存放至少16 h方可进行。除非另有规定，任何试验前，所有试验包括老化和未老化的试样应在温度（23±5）℃下至少保持3h。
绝缘厚度试验作业指导书
第 页,共 页
第1版第0次修改
颁布日期：
文件编号:
绝缘厚度试验作业指导书
第 页，共 页
第1版第0次修改
颁布日期：
文件编号：
绝缘厚度试验作业指导书
第 页,共 页
第1版第0次修改
颁布日期：
4。3.2数据处理
记录实验室环境温度，截取小数点后三位有效数字，修约到小数点后两位，修约标准为四舍五入.
电线电缆作业指导书
电线电缆作业指导书一、适用范围：本作业指导书适用于室温条件下电线电缆的导体直流电阻试验及截面直径。
二、检测依据：1《电缆和光缆绝缘和护套材料通用试验方法第11部分：厚度和外形尺寸测量机械性能试验》GB/T2951.1-20082《电线电缆电性能试验方法第4部分:导体直流电阻试验》（GB/T 3048.4-2007）3《额定电压450/750V及以下聚氯乙烯绝缘电缆第2部分：试验方法》（GB/T 5023.2-20084《电线电缆电性能试验方法第2部分：金属材料电阻率试验》GB/T3048.2-20075 《裸电线试验方法第2部分：尺寸测量》三、试验仪器设备:单臂电桥；四、试样制备：4.1 试样截取从被试电线电缆上截取长度不小于1m的试样，或以成盘（圈）的电缆做为试样。
去除试样外表面绝缘、护套或其他覆盖物，也可以只去除试样两端与测量系统相连接部位的覆盖物，露出导体。
去除覆盖物时应小心进行，防止损伤导体。
4.2 试件拉直需要将试样拉直，不应有任何导体试样导体横截面发生变化的扭曲，也不应导致试样导体伸长。
4.3试样表面处理应预先清洁连接部位的导体表面，去除附着物，污垢和油垢。
连接处表面的氧化层应尽可能除尽。
如用试剂处理后，必须用水充分清洗以清除试剂的残留液。
对于阻水型导体试样，应采用低熔点合金浇注。
4.4大截面铝导体试样型式试验的试样长度导体截面（95-185）mm2，取3m；导体截面240mm2及以上，取5m。
有争议时，导体截面95-185mm2，取5m；导体截面240mm2及以上，取10m。
五.实验程序5.1实验环境温度5.1.1形式试验时，试样应在温度为（15～25）℃和空气湿度不大于85%的试验环境中放置足够长的时间，在试样放置和试验过程中，环境温度的变化应不超过±1℃。
应使用最小刻度为0.1℃的温度计测量环境温度，温度计距离地面应不少于1m,距离墙面应不少于10cm，距离试样应不超过1m，且二者大致在同一高度，并应避免受到热辐射和空气对流的影响。
电缆绝缘电阻测试方法
电缆绝缘电阻测试方法电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。
下面将介绍电缆绝缘电阻测试的方法和步骤。
首先，进行测试前的准备工作。
在进行电缆绝缘电阻测试之前，需要对测试仪器进行检查和校准，确保测试仪器的准确性和可靠性。
同时，要对测试电缆进行清洁和干燥处理，确保测试的准确性和可靠性。
其次，选择合适的测试仪器和方法。
电缆绝缘电阻测试常用的仪器有绝缘电阻测试仪和绝缘电阻计，测试方法有直流电阻法和交流电阻法。
在选择测试仪器和方法时，需要根据电缆的类型和规格进行合理选择，以确保测试的准确性和可靠性。
然后，进行测试操作。
在进行电缆绝缘电阻测试时，需要按照以下步骤进行操作，首先，将测试仪器连接到被测电缆的两端，确保连接牢固和正确；其次，根据测试仪器的要求设置测试参数，如电压、时间等；然后，启动测试仪器进行测试，记录测试结果；最后，对测试结果进行分析和判读，判断电缆绝缘的质量和性能。
最后，进行测试结果的处理和记录。
在完成电缆绝缘电阻测试后，需要对测试结果进行处理和记录，包括计算测试结果、制作测试报告等。
同时，还需要对测试仪器进行清洁和保养，确保测试仪器的长期可靠使用。
总之，电缆绝缘电阻测试是电力行业中非常重要的一项测试工作，它能够有效地检测电缆绝缘的质量和性能，保障电力系统的安全和可靠运行。
通过合理选择测试仪器和方法，正确进行测试操作，以及对测试结果进行处理和记录，可以确保电缆绝缘电阻测试的准确性和可靠性，为电力系统的安全运行提供有力保障。
电线电缆检测作业指导书
电线电缆1 范围1.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。
1.2本细则适用于电线电缆的检测。
2 规范性引用文件2.1 GBl250—1989 《极限数值的表示方法和判定方法》2.2 GB／T2951—2008《电缆绝缘和护套材料通用实验方法》2.3 GB5013-2008《额定电压450／750V及以下橡皮绝缘电缆》2.4 GB5023—2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》2.5 GB／T3956—2008《电缆的导体》2.6 GB 8170-1987 《数据修约规则》2.7 GB／T3048—2007《电线电缆电性能试验方法》3 检测项目参数及仪器设备要求４接样或抽样4.1委托检测4.1.1接样人员检查样品数量及样品技术要求是否符合规范规定的要求。
4.1.2检查样品是否见证送检或伴送，委托单是否签字盖章齐全等。
4.1.3检查委托单填写是否明确，如产品种类、数量、检测项目、技术要求等。
4.1.4检查样品状态，与委托人进行必要的确认，判定所检测样品是否满足检测标准要求。
4.2抽样检测4.2.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。
注意制备每个试件需要长度约100mm。
)4.2.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。
4.2.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。
4.2.4检查抽样单、登台账是否要求内容逐项填写清楚明确。
5 检测前检查5.1检查检测任务（流程）单与样品和有关资料是否相符。
高压电力电缆试验作业方案及指导书
高压电力电缆试验作业方案与指导书一、安全措施1、35/26KV橡塑电缆交接性试验2、危险危害因素；1）高压耐压试验做电缆高压试验时，对绝缘的冲击，可能会产生触电伤害的危险。
3、做好安全措施1）现场用警戒线将电缆终端两头围起来，挂好“止步，高压危险”的指示牌，并派专人监护，防止他人误入造成事故。
2）现场工作人员要做好安全教育以与自我防护，现场施工人员要佩戴好劳动保护用品，已知危险源的处理方法，熟悉试验设备的性能，按工作票熟悉操作试验设备，熟悉试验流程。
试验现场要做到周围清洁，无杂物，不涉与交叉作业，与试验无关人员撤离两侧现场。
3）试验准备前工作人员在工作票上签字，已知危险因素和处理方法。
4、试验完毕做好被试品的安全防护工作二、试验方法试验依据《GB 50150-2016 电气装置安装工程电气设备交接试验标准》第17章电力电缆线路试验（一）、需要做的试验项目；1 测量绝缘电阻；2 交流耐压试验；3 直流耐压试验与泄漏电流测量4 检查电缆线路两端的相位；5交叉互联系统试验（二）、测量绝缘电阻1对电缆的主绝缘作耐压试验或测量绝缘电阻时，应分别在每一相上进行。
对一相进行试验或测量时，其它两相导体、金属屏蔽或金属套和铠装层一起接地；2 对金属屏蔽或金属套一端接地，另一端装有护层过电压保护器的单芯电缆主绝缘作耐压试验时，必须将护层过电压保护器短接，使这一端的电缆金属屏蔽或金属套临时接地；3耐压试验前后，绝缘电阻测量应无明显变化；橡塑电缆外护套、内衬套的绝缘电阻不低于0.5MΩ/km；6/6kV与以上电缆也可用5000V兆欧表。
橡塑电缆外护套、内衬套的测量:用500V兆欧表。
（三）、交流耐压试验；橡塑电缆优先采用20Hz～300Hz交流耐压试验。
20Hz～300Hz交流耐压试验电压与时间见表：1试验设备、被试品可靠接地。
2分别是A相耐压，B、C与铜蔽层对地，B相耐压，A、C与铜蔽层对地，C 相耐压，B、A与铜蔽层对地。
电力电缆试验作业指导书
电力电缆试验作业指导书编写：审核：审批：xxxxxxxxxxx2015年3月1日目录1适用范围 (1)2编写依据 (1)3作业流程 (1)4作业准备 (1)5作业方法 (2)6质量控制措施及检验标准 (3)附件1 安全施工作业票 (4)1适用范围本实验作业指导书适用于电力电缆实验作业。
2编写依据表2-1编写依据3作业流程作业（工序）流程图见图3-1。
图3-1作业（工序）流程图4作业准备4.1人员配备表4-1 人员配备表4.2工器具及仪器仪表配置表4-2 主要工器具及仪器仪表配置5.1测量绝缘电阻5.1.10.6/1kV电缆线路应用2500V兆欧表测量导体对地绝缘电阻代替耐压试验，试验时间1min；5.1.2 0.6/1kV以上电缆用2500V兆欧表，6/6kV及以上电缆也可用5000V兆欧表；5.1.3 橡塑电缆外护套、内衬套用500V兆欧表，绝缘电阻不低于0.5MΩ/km；5.1.4 耐压试验前后，绝缘电阻值应无明显变化。
5.2测量金属屏蔽层电阻和导体电阻比5.2.1 测量在相同温度下的金属屏蔽层和导体的直流电阻，为以后预防性试验提供原始数据，依此判断电缆有无腐蚀、损伤等情况5.3检查电缆线路两端的相位5.3.1检查电缆线路两端相位应一致，并与电网相位相符合。
5.4直流耐压试验及泄露电流测量5.4.1试验分相进行，非被试相及屏蔽层可靠接地；5.4.2 根据电缆类型及电压等级选取规程规定的试验电压进行试验；5.4.3试验时，试验电压可分4~6个阶段均匀升压，每阶段停留1min，并读取泄漏电流值，试验电压升至规定值后维持15min，期间读取1min和15min时的泄漏电流，测量时应消除杂散电流的影响；5.4.4纸绝缘电缆泄漏电流的三相不平衡系数（最大值与最小值之比）不应大于2；当6/10kV及以上电缆的泄漏电流小于20μA和6kV及以下电压等级电缆泄漏电流小于10μA时，其不平衡系数不作规定；泄漏电流值和不平衡系数只作为判断绝缘状况的参考，不作为是否能投入运行的判据；其他电缆泄漏电流不作规定；5.4.5电缆的泄漏电流具有下列情况之一者，电缆绝缘可能有缺陷，应找出缺陷部位，并予以处理：a.泄漏电流很不稳定，b.泄漏电流随试验电压升高急剧上升，c.泄漏电流随试验时间延长有上升现象；5.5交流耐压试验5.5.1橡塑电缆优先采用20Hz~300Hz交流耐压试验，试验电压及时间按规程规定确定；5.5.2不具备试验条件或有特殊规定时，可采用施加正常系统相对地电压24h方法代替交流耐压；5.5.3当不具备条件时，额定电压U0/U位18/30kV及以下电缆，允许用直流耐压试验及泄露电流测量代替交流耐压试验。
电线电缆检测作业指导书范文
电线电缆检测作业指导书范文一、背景介绍电线电缆是现代电力系统中不可或者缺的重要组成部份，负责输送和分配电能。
为确保电线电缆的安全运行，保障电力系统的正常运行，需要进行定期的检测和维护工作。
本文将为您提供一份电线电缆检测作业指导书范文，以匡助您进行电线电缆检测工作。
二、检测目的电线电缆检测的目的是确保电线电缆的安全可靠性，减少事故风险，提高电力系统的运行效率。
具体目标包括：1. 检测电线电缆的绝缘性能，确保其满足设定的绝缘电阻要求；2. 检测电线电缆的接地性能，确保其接地电阻符合标准；3. 检测电线电缆的电气性能，包括电阻、电容、电感等参数，以保证其正常运行；4. 检测电线电缆的外观质量，包括外皮破损、绝缘层老化等情况，防止因外部因素导致的电线电缆故障。
三、检测方法和步骤1. 绝缘电阻检测绝缘电阻检测是检测电线电缆的绝缘性能是否符合要求的重要手段。
具体步骤如下：（1）将待检测的电线电缆两端分别连接到绝缘电阻测试仪的测试端口；（2）设置绝缘电阻测试仪的测试参数，包括测试电压、测试时间等；（3）启动测试仪，进行测试；（4）记录测试结果，并与标准值进行对照，判断电线电缆的绝缘性能是否合格。
2. 接地电阻检测接地电阻检测是检测电线电缆的接地性能的重要方法。
具体步骤如下：（1）将待检测的电线电缆的接地端与接地电阻测试仪连接；（2）设置接地电阻测试仪的测试参数，包括测试电流、测试时间等；（3）启动测试仪，进行测试；（4）记录测试结果，并与标准值进行对照，判断电线电缆的接地性能是否合格。
3. 电气性能检测电气性能检测是检测电线电缆的电阻、电容、电感等参数的重要手段。
具体步骤如下：（1）将待检测的电线电缆连接到电气性能测试仪的测试端口；（2）设置电气性能测试仪的测试参数，包括测试频率、测试电压等；（3）启动测试仪，进行测试；（4）记录测试结果，并与标准值进行对照，判断电线电缆的电气性能是否合格。
4. 外观质量检测外观质量检测是检测电线电缆外皮破损、绝缘层老化等情况的重要方法。
电线电缆检测作业指导书
电线电缆检测作业指导书一、引言电线电缆是现代电力系统中不可或缺的重要组成部分，其质量和可靠性直接关系到电力系统的安全运行。
为了确保电线电缆的质量和性能符合要求，需要进行定期的检测和维护工作。
本作业指导书旨在指导电线电缆检测作业的流程和方法，确保检测工作的准确性和可靠性。
二、检测范围电线电缆的检测范围包括但不限于以下内容：1. 外观检查：检查电线电缆的外观是否完好，是否有明显的损坏、磨损或腐蚀等情况。
2. 绝缘电阻测试：测试电线电缆的绝缘电阻，确保绝缘性能符合要求。
3. 导体电阻测试：测试电线电缆的导体电阻，确保导电性能良好。
4. 短路电阻测试：测试电线电缆的短路电阻，确保短路时能够及时断开电路。
5. 绝缘强度测试：测试电线电缆的绝缘强度，确保能够承受正常工作电压。
6. 泄漏电流测试：测试电线电缆的泄漏电流，确保泄漏电流不超过安全范围。
7. 高压耐受测试：测试电线电缆在高压下的耐受能力，确保不发生击穿或闪络现象。
三、检测设备和工具进行电线电缆检测需要准备以下设备和工具：1. 万用表：用于测试电线电缆的电阻、电压等参数。
2. 绝缘电阻测试仪：用于测试电线电缆的绝缘电阻。
3. 高压发生器：用于进行绝缘强度和高压耐受测试。
4. 超声波检测仪：用于检测电线电缆的内部缺陷。
5. 红外热像仪：用于检测电线电缆的温度分布情况。
6. 工具箱：包括螺丝刀、钳子、扳手等基本工具。
四、检测流程1. 准备工作：a. 确定检测范围和目标。
b. 确认检测设备和工具的完好性。
c. 确保检测现场的安全和整洁。
2. 外观检查：a. 检查电线电缆的外观是否完好。
b. 检查电线电缆的标识和铭牌是否清晰可见。
c. 检查电线电缆的连接部分是否牢固。
3. 绝缘电阻测试：a. 使用绝缘电阻测试仪对电线电缆进行测试。
b. 测试前应确认电线电缆处于断电状态。
c. 测试结果应符合相关标准要求。
4. 导体电阻测试：a. 使用万用表对电线电缆的导体进行测试。
电线电缆作业指导书
作业指导书电线、电缆检测编制：批准：日期：年月日实施1.编制目的为确保试验人员对有关电线电缆标准的正确理解执行，特制定本作业指导书。
2.适用范围2.1本细则规定了电线电缆的检测项目、检测方法、判定依据、检测环境条件、检测程序、原始记录、检测报告等。
2.2本细则适用于电线电缆的检测。
3.引用标准规范GB/T 8170-2008 《数值修约规则与极限数值的表示和判定》GB/T5013.1-2008～GB/T5013.2-2008《额定电压450／750V及以下橡皮绝缘电缆》GB/T5023.1-2008～GB/T5023.6-2008《额定电压450／750V及以下聚氯乙烯绝缘电缆》GB/T3048.1-2007～GB/T3048.16-2007《电线电缆电性能试验方法》GB/T3956-2008《电缆的导体》GB/T2951.11-2008《电缆和光缆绝缘和护套材料通用试验方法第11部分—通用试验方法—厚度和外型尺寸测量机械性能试验》GB/T2951.12-2008《电缆和光缆绝缘和护套材料通用试验方法第11部分—通用试验方法—热老化试验方法》4 检测项目参数及仪器设备要求5 样品取样制备5.1样品取样5.1同一规格电线抽取2x100m作为被测试样，(从被测电缆或软线试样或电缆的护套试样上切取足够长的样段，供制取老化前拉力试验用试件至少5个和供电缆标准对护套材料规定的老化后拉力试验所需试件数量。
注意制备每个试件需要长度约100mm。
)5.1.2抽取样品时需有受检方代表及第三方代表在场的情况下共同抽取，并在抽样单上签章：一旦抽样完毕，立即对样品贴上加盖本中心公章和受检方代表及第三方代表签字的封条，并对抽取样品采取有效保管、运输措施。
5.1.3如是工程上使用的材料，严格按照<苏建质(1998)270号>的规定进行。
5.1.4检查抽样单、登台账是否要求内容逐项填写清楚明确。
5.2试样制备与处理取待检测用样品（整包装的电线电缆），将电线电缆去掉线头（大约1000m），再按顺序截取初步试样，即电线电缆线段13段，线段长度分别为：第5段不小于1000mm（一般取1200mm）, 第9段为10000mm，第13段600±25mm，其余各段大于100mm。
电力电缆绝缘试验作业指导书
电力电缆绝缘试验作业指导书1范围本作业指导书适用于6 kV及以上橡塑绝缘电力电缆线路，其目的是检验电缆线路的绝缘性能是否满足有关标准的要求，规定了交接验收、预防性试验、检修过程中的试验项目的引用标准、仪器设备要求、作业程序、试验结果判断方法和试验注意事项等。
制定本作业指导书的目的是规范操作、保证试验结果的准确性，为设备运行、监督、检修提供依据。
2规范性引用文件下列文件中的条款通过本作业指导书的引用而成为本作业指导书的条款。
凡是注日期的引用文件，其随后所有的修改单或修订版均不适用于本作业指导书，然而，鼓励根据本作业指导书达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本作业指导书。
GB 11017额定电压110 kV铜芯、铝芯交联聚乙烯绝缘电力电缆GB 12706额定电压35 kV及以下铜芯、铝芯塑料绝缘电力电缆3试验项目橡塑绝缘电力电缆的绝缘试验包括以下试验项目:a) 绝缘电阻;b) 交流耐压。
4安全措施a) 保证人身和设备安全，要求必须在试验现场周围设围栏，被试电缆两端均应专人监护，且通信畅通，负责升压的人要随时注意周围的情况，一旦发现异常应立刻断开电源停止试验，查明原因并排除后方可继续试验。
b) 在试验过程中，如果发现电压表指针摆动很大，电流表指示急剧增加，发出绝缘烧焦气味或冒烟或发生响声等异常现象时，应立即降低电压，断开电源，被试品进行接地放电后再对其进行检查。
c) 进行绝缘电阻和交流耐压试验后，应对电缆充分放电。
d) 工作中如需使用梯子等登高工具时，应做好防止高空坠落的安全措施。
5工作程序5.1 绝缘电阻试验5.1.1 设备清单和要求a) 温度计（误差±1℃）、湿度计；b）500V兆欧表1块、2500V或5000V兆欧表1块。
5.1.2作业程序5.1.2.1测试方法测量电缆的绝缘电阻是检查其绝缘状态的最基本和最简便的方法。
用兆欧表来测量设备的绝缘电阻，由于受到介质吸收电流的影响，兆欧表的指示值随时间逐步增大，对电缆而言，通常读取稳定值，作为工程上电缆的绝缘电阻值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆绝缘测试作业指导(总5
页)
-CAL-FENGHAI.-(YICAI)-Company One1
-CAL-本页仅作为文档封面，使用请直接删除
Q/NDYJ
南京地铁运营有限责任公司企业标准
Q/NDYJ XXXXX—2013
电缆绝缘测试作业指导书
2013-XX-XX发布2013-XX-XX 南京地铁运营有限责任公司发布
目次
前言 (2)
1 范围 (3)
2 规范性引用文件 (3)
3 术语与定义 (3)
4 作业方法和内容 (3)
4.1 作业方法 (3)
4.2 作业内容 (3)
4.2.1 工器具准备 (3)
4.2.2 登记请点 (4)
4.2.3 兆欧表校准 (4)
4.2.4 断开终端电缆 (4)
4.2.5 对地绝缘测试 (5)
4.2.6 线间绝缘测试 (6)
4.2.7 数据填写 (7)
4.2.8 试验设备并消点 (7)
前言
本标准是根据南京地铁运营有限责任公司标准化工作的需要，为规范运营公司三号线电缆绝缘测试工作而制定。
本标准由南京地铁运营有限责任公司标准化委员会提出。
本标准起草部门：南京地铁运营有限责任公司通号中心。
本标准主要起草人：王青华、李宣、冯丽娟、常鑫、高丰军、王旸
审核：李济坤
批准：张建平
本标准委托南京地铁运营有限责任公司通号中心负责解释。
电缆绝缘测试作业指导书
1 范围
本标准规定了运营公司三号线信号电缆绝缘测试的作业原则、方法及内容。
本标准适用于运营公司三号线信号电缆绝缘测试的检修工作。
2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。
凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。
凡是不注日期的引用文件，其最新版本适用于本标准。
无
3 术语与定义
电缆：通常是由几根或几组导线绞合而成的类似绳索的电缆，每组导线之间相互绝缘，并常围绕着一根中心扭成，整个外面包有高度绝缘的覆盖层。
4 作业方法和内容
4.1 作业方法
根据作业内容和时间，电缆绝缘测试的保养工作为一年一次。
4.2 作业内容
4.2.1 工器具准备
工具包括：对讲机，兆欧表，各种型号的套筒，内六角，小一字起（拆电缆用），笔纸。
4.2.2 登记请点
到调度室登记请点，填写登记表、施工作业物料清单。
作业点批准后到达作业地点，开始检修作业。
4.2.3 兆欧表校准
对于机械摇表，采用以下过程检测：
1、不摇，表针可以自由摆动；
2、输出端分开，用力摇，表针指最大；
3、短路输出端，用力摇，表针指零。
4.2.4 断开终端电缆
将被测设备电缆的终端设备断开连接，以ZD6道岔为例
4.2.5 对地绝缘测试
1）在分线盘处拆下被测电缆
2）将兆欧表的红表笔夹在电缆上，黑表笔夹在被测电缆上，此时匀速摇动兆欧表每分钟120转，此时度数应>=20兆欧，即为正常，若小于20兆欧，应及时更换电缆。
4.2.6 线间绝缘测试
以ZD6转辙机为例，首先甩开终端电缆，再将分线盘的四根电缆拆下，分别对
12,13,14,23,24,34线进行检测，此时匀速摇动兆欧表每分钟120转，此时度数应>=20兆欧，即为正常，若小于20兆欧，应及时更换电缆。
4.2.7 数据填写
将所测数据记录到测试记录本上。
4.2.8 试验设备并消点
将设备电缆还原，按原来的顺序装上，并试验设备是否正常工作。
试验正常以后清点工具，然后_________________________________
消点。
