带孔矩形板有限元建模分析
带孔矩形板有限元建模分析
1、问题描述

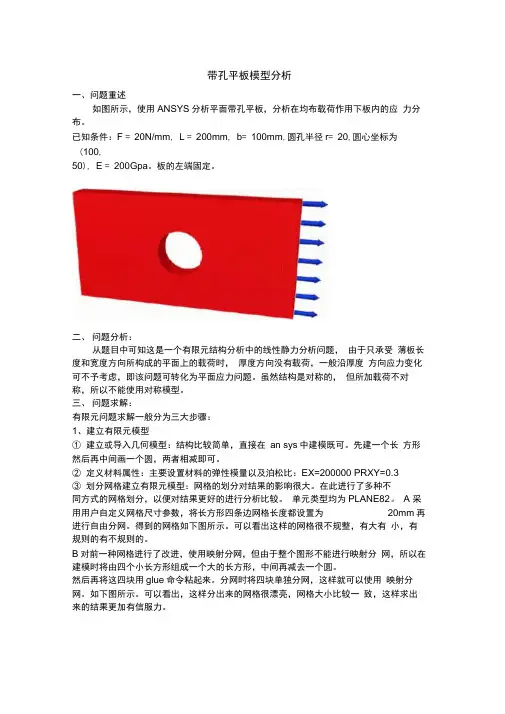

一个厚度为20mm的带孔矩形板受平面内张力，如下图所示。左边固定，右边受载荷p=20N/mm作用，求其变形情况。带孔矩形板参数：宽：200mm，高：100mm，孔半径：20mm，厚度：20mm 。
2、有限元模型的建立
（1）定义单位：在ANSYS软件操作主界面的输入窗口中输入“/UNIT,SI”，即定义为国际单位。
（2）定义单元类型：选用8节点四边形板单元PLANE183
（3）定义实常数：厚度为20mm。
（4）材料属性：Structural | Linear | Elastic | Isotropic 弹性模量2×105 MPa，泊松比为0.3。（5）建立几何模型
（6）网格划分，建立有限元模型
3、施加载荷和边界条件（1）施加位移边界条件
（2）施加载荷
4、求解和应力分析
变形后的几何形状和未变形的几何形状
结构的总体位移云图
结构的Mises等效应力云图
5、结论
通过以上分析，可以看出在载荷施加方向的最大位移只有1.2微米左右，变形和应力都
很小，应力分布主要集中在孔的上下轮廓处，构成应力集中。
ANSYS 有限元分析 平面薄板
《有限元基础教程》作业二：平面薄板的有限元分析 班级：机自101202班 姓名：韩晓峰 学号：201012030210 一．问题描述： P P h1mm R1mm 10m m 10mm 条件：上图所示为一个承受拉伸的正方形板，长度和宽度均为10mm ，厚度为h 为1mm ，中心圆的半径R 为1mm 。已知材料属性为弹性模量E=1MPa ，泊松比为0.3，拉伸的均布载荷 q ＝1N/mm 2。根据平板结构的对称性，只需分析其中的二分之一即可，简化模型如上右图所 示。 二．求解过程： 1 进入ANSYS 程序 →ANSYS 10.0→ANSYS Product Launcher →File management →input job name: ZY2→Run 2设置计算类型 ANSYS Main Menu: Preferences →select Structural → OK 3选择单元类型 ANSYS Main Menu: Preprocessor →Element Type →Add/Edit/Delete →Add →select Solid Quad 4node 42 →OK → Options… →select K3: Plane Strs w/thk →OK →Close 4定义材料参数 ANSYS Main Menu: Preprocessor →Material Props →Material Models →Structural →Linear →Elastic →Isotropic →input EX: 1e6, PRXY:0.3 → OK 5定义实常数以及确定平面问题的厚度 A NSYS Main Menu: Preprocessor →Real Constants …→Add/Edit/Delete →Add →Type 1→OK →Real Constant Set No.1,THK:1→OK →Close 6生成几何模型 a 生成平面方板 ANSYS Main Menu: Preprocessor →Modeling →Create →Areas →Rectangle →By 2 Corners →WP X:0,WP Y:0,Width:5,Height:5→OK b 生成圆孔平面 ANSYS Main Menu: Preprocessor →Modeling →Create →Areas →Circle →Solid Circle →WPX=0,WPY=0,RADIUS=1→OK b 生成带孔板 ANSYS Main Menu: Preprocessor →Modeling →Operate →Booleans → Subtract →Areas →点击area1→OK →点击area2→OK 7 网格划分 A NSYS Main Menu: Preprocessor →Meshing →Mesh Tool →(Size Controls) Global: Set →SIZE: 0.5 →OK →iMesh →Pick All → Close
abaqus有限元分析过程
一、有限单元法的基本原理 有限单元法（The Finite Element Method）简称有限元（FEM），它是利用电子计算机进行的一种数值分析方法。它在工程技术领域中的应用十分广泛，几乎所有的弹塑性结构静力学和动力学问题都可用它求得满意的数值结果。 有限元方法的基本思路是：化整为零，积零为整。即应用有限元法求解任意连续体时，应把连续的求解区域分割成有限个单元，并在每个单元上指定有限个结点，假设一个简单的函数（称插值函数）近似地表示其位移分布规律，再利用弹塑性理论中的变分原理或其他方法，建立单元结点的力和位移之间的力学特性关系，得到一组以结点位移为未知量的代数方程组，从而求解结点的位移分量. 进而利用插值函数确定单元集合体上的场函数。由位移求出应变, 由应变求出应力 二、ABAQUS有限元分析过程 有限元分析过程可以分为以下几个阶段 1.建模阶段: 建模阶段是根据结构实际形状和实际工况条件建立有限元分析的计算模型――有限元模型，从而为有限元数值计算提供必要的输入数据。有限元建模的中心任务是结构离散，即划分网格。但是还是要处理许多与之相关的工作：如结构形式处理、集合模型建立、单元特性定义、单元质量检查、编号顺序以及模型边界条件的定义等。
2.计算阶段:计算阶段的任务是完成有限元方法有关的数值计算。 由于这一步运算量非常大，所以这部分工作由有限元分析软件控制并在计算机上自动完成 3.后处理阶段: 它的任务是对计算输出的结果惊醒必要的处理， 并按一定方式显示或打印出来，以便对结构性能的好坏或设计的合理性进行评估，并作为相应的改进或优化，这是惊醒结构有限元分析的目的所在。 下列的功能模块在ABAQUS/CAE操作整个过程中常常见到，这个表简明地描述了建立模型过程中要调用的每个功能模块。 “Part（部件） 用户在Part模块里生成单个部件，可以直接在ABAQUS/CAE环境下用图形工具生成部件的几何形状，也可以从其它的图形软件输入部件。 Property（特性） 截面（Section）的定义包括了部件特性或部件区域类信息，如区域的相关材料定义和横截面形状信息。在Property模块中，用户生成截面和材料定义，并把它们赋于(Assign)部件。 Assembly（装配件） 所生成的部件存在于自己的坐标系里，独立于模型中的其它部件。用户可使用Assembly模块生成部件的副本（instance），并且在整体坐标里把各部件的副本相互定位，从而生成一个装配件。 一个ABAQUS模型只包含一个装配件。
带孔平板拉伸作业
带孔平板有限元分析 本文采用有限元法，对带圆孔的矩形平板进行了弹塑性受力分析，分析了圆孔处的应力集中现象，为其设计和应用提供了参考依据。 1. 研究问题概述 本文研究带圆孔矩形平板在轴对称拉力作用下的平面应力问题。平板开孔的应力问题是弹塑性力学平面中的一个经典的问题,也是实际工程中常见的问题。平板长200mm ，宽50mm ，厚8mm ，具体几何参数及受力见图1。 图1 平板几何参数及受力 2.弹性力学方法解答 由弹性力学知识知，在距圆孔圆心()r ρρ>处的径向正应力、环向正应力、切应力分别为： 222222 1c o s 211322p r p r r ρσψρρρ?????? =-+-- ? ????????? 22221cos 21322p r p r ?σψρρ????=+-+ ? ???? ? 2222sin 21132p r r ρψψρ ττψρρ???? ==--+ ?????? ? 沿着y 轴，90ψ=。，环向正应力为： 242413122r r p ?σρρ?? =++ ???
max 3q ?σ=由上表可知： ()max = 3K q ψ σ=故应力集中因子: 可见孔边最大应力比无孔时提高了3倍，应力集中系数k=3，如图2所示。 图2 孔边应力集中 3.有限元分析 3.1模型建立 图3 有限元模型 3.2边界条件和载荷 为避免在计算时平板产生移动引发计算问题，必须对试件的外部边界条件进行限定。对平板左侧进行铰接约束，示意图如下
图4 平板约束示意图 由于我们只关注孔附近的应力分布情况，根据圣维南原理，载荷的具体分布只影响载荷作用区附近的应力分布。故我们用均布力代替集中力施加在平板右侧的作用面上，其大小为225P MPa ，为负值。 图5 平板载荷示意图 3.3材料 平板的弹性模量为200GPa ，泊松比为0.3。其塑性的应力应变参数见下图 图6 塑性应力应变参数 3.4有限元网格划分 网格划分是非常重要的过程，它会对计算速度、精度、可靠性产生重要影响。网格划分主要包括两方面：尺寸、单元类型。
对有限元方法的认识
我对有限元方法的认识 1有限元法概念 有限元方法（The Finite Element Method, FEM）是计算机问世以后迅速发展起来的一种分析方法。每一种自然现象的背后都有相应的物理规律，对物理规律的描述可以借助相关的定理或定律表现为各种形式的方程（代数、微分、或积分）。这些方程通常称为控制方程（Governing equation）。 针对实际的工程问题推导这些方程并不十分困难，然而，要获得问题的解析的数学解却很困难。人们多采用数值方法给出近似的满足工程精度要求的解答。 有限元方法就是一种应用十分广泛的数值分析方法。 有限元方法是处理连续介质问题的一种普遍方法，离散化是有限元方法的基础。 这种思想自古有之：古代人们在计算圆的周长或面积时就采用了离散化的逼近方法：即采用内接多边形和外切多边形从两个不同的方向近似描述圆的周长或面积，当多边形的边数逐步增加时近似值将从这两个方向逼近真解。 近年来随着计算机技术的普及和计算速度的不断提高，有限元分析在工程设计和分析中得到了越来越广泛的重视，已经成为解决复杂的工程分析计算问题的有效途径，现在从汽车到航天飞机几乎所有的设计制造都已离不开有限元分析计算，其在机械制造、材料加工、航空航天、汽车、土木建筑、电子电器、国防军工、船舶、铁道、石化、能源、科学研究等各个领域的广泛使用已使设计水平发生了质的飞跃。 国际上早在 60 年代初就开始投入大量的人力和物力开发有限元分析程序。“有限单元”是由Clough R W于1960年首次提出的。但真正的有限元分析软件是诞生于 70 年代初期，随着计算机运算速度的提高，内、外存容量的扩大和图形设备的发展，以及软件技术的进步，发展成为有限元分析与设计软件，但初期其前后处理的能力还是比较弱的，特别是后处理能力更弱。
ANSYS有限元分析与实体建模
第五章实体建模 5.1实体建模操作概述 用直接生成的方法构造复杂的有限元模型费时费力，使用实体建模的方法就是要减轻这部分工作量。我们先简要地讨论一下使用实体建模和网格划分操作的功能是怎样加速有限元分析的建模过 程。 自下向上地模造有限元模型：定义有限元模型顶点的关键点是实体模型中最低级的图元。在构造实体模型时，首先定义关键点，再利用这些关键点定义较高级的实体图元（即线、面和体）。这就是所谓的自下向上的建模方法。一定要牢记的是自下向上构造的有限元模型是在当前激活的坐标系内 定义的。 图5-1自下向上构造模型 自上向下构造有限元模型：ANSYS程序允许通过汇集线、面、体等几何体素的方法构造模型。当生成一种体素时，ANSYS程序会自动生成所有从属于该体素的较低级图元。这种一开始就从较高级的实体图元构造模型的方法就是所谓的自上向下的建模方法。用户可以根据需要自由地组合自下向上和自上向下的建模技术。注意几何体素是在工作平面内创建的，而自下向上的建模技术是在激活的坐标系上定义的。如果用户混合使用这两种技术，那么应该考虑使用CSYS，WP或CSYS，4命令强迫坐标 系跟随工作平面变化。 图5-2自上向下构造模型（几何体素） 注意：建议不要在环坐标系中进行实体建模操作，因为会生成用户不想要的面或体。
运用布尔运算：可以使用求交、相减或其它的布尔运算雕塑实体模型。通过布尔运算用户可直接用较高级的图元生成复杂的形体。布尔运算对于通过自下向上或自上向下方法生成的图元均有效。 图5-3使用布尔运算生成复杂形体。 拖拉或旋转：布尔运算尽管很方便，但一般需耗费较多的计算时间。故在构造模型时，如果用拖拉或旋转的方法建模，往往可以节省计算时间，提高效率。 图5-4拖拉一个面生成一个体〔VDRAG〕 移动和拷贝实体模型图元：一个复杂的面或体在模型中重复出现时仅需要构造一次。之后可以移动、旋转或拷贝到所需的地方。用户会发现在方便之处生成几何体素再将其移动到所需之处，这样 往往比直接改变工作平面生成所需体素更方便。 图5-5拷贝一个面 网格划分：实体建模的最终目的是为了划分网格以生成节点和单元。在完成了实体建模和建立了单元属性，网格划分控制之后，ANSYS程序可以轻松地生成有限元网格。考虑到要满足特定的要求，用户可以请求映射网格划分生成全部都是四边形、三角形或块单元。
薄板圆孔的ANSYS分析
板中圆孔的应力集中 问题：如图所示为一个承受单向拉伸的无限大板，在其中心位置有一个小圆孔。材料属性为弹性模量E=211Pa，泊松比为0.3，拉伸载荷q=1000Pa，平板厚度t=0.1. 1、定义工作名和工作标题 （1）定义工作文件名：在弹出的Change Jobname对话框中输入Plate。选择New log and error files复选框，单击OK按钮。 （2）定义工作标题：在弹出的的Change Title对话框中输入The analysis of plate stress with small circle,单击OK按钮。 （3）重新显示：执行replot命令。 2、定义单元类型和材料属性 （1）选择单元类型：在弹出的Element Type中，单击Add按钮，弹出所示对话框，选择Structural Solid和Quad 8node 82选项，单击OK，然后 单击close。 （2）设置材料属性：在弹出的define material models behavior窗口中，双击structural/linear/elastic/isotropic选项，弹出linear isotropic material properties for material number 1对话框，EX和PRXY分别输入2e11和 0.3，单击OK，执行exit命令。 （3）保存数据：单击SAVE_DB按钮。 3、创建几何模型 （1）生成一个矩形面：执行相应操作弹出create rectangle by dimensions对话框，输入数据，单击OK，显示一个矩形。 （2）生成一个小圆孔：执行创建圆的操作弹出对话框，输入数据，单击OK，生成一个圆。 （3）执行面相减操作：执行Booleans/Subtract/Areas命令，生成结果如图示。（4）保存几何模型：单击SAVE_DB按钮。 4、生成有限元网格（自由网格划分） （1）设置网格的尺寸大小：执行size cntrlsl-global-size命令，弹出对话框，在element edge lenge文本框中输入0.5，单击OK. （2）采用自由网格划分：执行mesh/areas/free命令，生成网格模型如图示。
工程数值方法与有限元分析
工程数值方法与有限元分析 （机械工程学院机械类专业） 课程号： 周学时：4 学分：3 课程类别： 预修课程：高等数学，线性代数，力学基础课 面向对象：机械类专业学生 教学方式：多媒体教学 教学目的和教学要求： 在科学研究与工程技术中，经常遇到数学模型的求解问题。然而在许多情况下，要获得模型问题的准确解往往是十分困难的，甚至是不可能的。因此，研究各种数学问题的近似解法非常必要。计算方法是一门与计算机应用密切结合的实用性很强的课程，它专门研究各种数学问题的一类近似解法，从一组原始数据出发，按照确定的运算规则进行有限步运算，最终获得问题的数值形式且满足精度要求的近似解。 通过对《计算方法》的学习，掌握数值计算的基本概念和基本理论，深入理解方法的设计原理与处理问题的技巧，重视误差分析与收敛性、数值稳定性，注重利用计算机进行科学计算能力的培养,并熟练掌握Matlab 软件,会用Matlab实现各种计算方法。 在此基础上进一步学习数值计算的集大成者-有限元方法, 了解有限元方法的基础知识及其在机械、机械电子领域中的应用，掌握有限元方法的基本原理与分析过程，包括静力学、动力学、非线性力学、热场、电磁场等的建模及分析。学生可使用有限元软件进行机械零件及系统的实例分析，并对分析结果进行评价，指导和优化机械零件及系统的设计。本课程面向机械电子专业及机械类相关专业的高年级本科生 课程简介： 内容主要包括：计算机上常用的数值计算方法以及有关的基本概念与理论，主要有误差、非线性方程求根、线性代数方程组的解法、插值与拟合、数值微分与数值积分、常微分方程初值问题的数值解法。并且算法面向计算机，注重培养学生运用计算机进行科学计算解决工程问题的能力。并熟练掌握Matlab 软件，会用Matlab实现各种计算方法。 有限元的分析与建模是一个机械工程师必须掌握的方法和技能。本课程为机械类专业的高年级学生核心课，使学生了解有限元方法的基本概念和基本理论，掌握有限元分析的基本处理方法，熟悉常用有限元分析软件在实际工程中的应用，最终培养学生在机械设计、机电系统设计中能有效的应用有限元方法。 主要内容及学时分配： 每周4学时，共16周 主要内容： ( O ) 绪论1学时 (一)误差2学时
有限元分析过程
有限元分析过程可以分为以下三个阶段： 1.建模阶段: 建模阶段是根据结构实际形状和实际工况条件建立有限元分析的计算模型——有限元模型，从而为有限元数值计算提供必要的输入数据。有限元建模的中心任务是结构离散，即划分网格。但是还是要处理许多与之相关的工作：如结构形式处理、集合模型建立、单元特性定义、单元质量检查、编号顺序以及模型边界条件的定义等。 2.计算阶段: 计算阶段的任务是完成有限元方法有关的数值计算。由于这一步运算量非常大，所以这部分工作由有限元分析软件控制并在计算机上自动完成。 3.后处理阶段: 它的任务是对计算输出的结果惊醒必要的处理，并按一定方式显示或打印出来，以便对结构性能的好坏或设计的合理性进行评估，并作为相应的改进或优化，这是惊醒结构有限元分析的目的所在。 注意：在上述三个阶段中，建立有限元模型是整个有限分析过程的关键。首先，有限元模型为计算提供所以原始数据，这些输入数据的误差将直接决定计算结果的精度；其次，有限元模型的形式将对计算过程产生很大的影响，合理的模型既能保证计算结构的精度，又不致使计算量太大和对计算机存储容量的要求太高；再次，由于结构形状和工况条件的复杂性，要建立一个符合实际的有限元模型并非易事，它要考虑的综合因素很多，对分析人员提出了较高的要求；最后，建模所花费的时间在整个分析过程中占有相当大的比重，约占整个分析时间的70%，因此，把主要精力放在模型的建立上以及提高建模速度是缩短整个分析周期的关键。 原始数据的计算模型，模型中一般包括以下三类数据： 1.节点数据: 包括每个节点的编号、坐标值等； 2.单元数据： a.单元编号和组成单元的节点编号；b.单元材料特性，如弹性模量、泊松比、密度等；c.单元物理特征值，如弹簧单元的刚度系数、单元厚度、曲率半径等；d.一维单元的截面特征值，如截面面积、惯性矩等；e.相关几何数据 3.边界条件数据：a.位移约束数据；b.载荷条件数据；c.热边界条件数据；d.其他边界数据. 建立有限元模型的一般过程： 1.分析问题定义 在进行有限元分析之前，首先应对结果的形状、尺寸、工况条件等进行仔细分析，只有正确掌握了分析结构的具体特征才能建立合理的几何模型。总的来说，要定义一个有限元分析问题时，应明确以下几点： a.结构类型； b.分析类型； c.分析内容； d.计算精度要求； e.模型规模； f.计算数据的大致规律 2.几何模型建立 几何模型是从结构实际形状中抽象出来的，并不是完全照搬结构的实际形状，而是需要根据结构的具体特征对结构进行必要的简化、变化和处理，以适应有限元分析的特点。 3.单元类型选择 划分网格前首先要确定采用哪种类型的单元，包括单元的形状和阶次。单元类型选择应根据结构的类型、形状特征、应力和变形特点、精度要求和硬件条件等因素综合进行考虑。
带孔平板的线性静力分析
带孔平板的线性静力分析 本示例将对一个给定的带孔平板几何模型创建有限元模型、施加边界条件、进行有限元分析并在HyperView中观察受载平板的变形和应力结果。 本示例包括以下步骤： ?在HyperMesh中建立有限元模型 ?施加载荷和边界条件 ?求解 ?观察结果 1．在HyperMesh中建立有限元模型 （1）载入OptiStruct用户界面并打开模型文件 1）启动HyperMesh。 2）在User Profile对话框中选择OptiStruct，点击OK。 这就加载了OptiStruct用户界面，它包括OptiStruct模板、宏菜单等。简化了与OptiStruct 使用相关的HyperMesh功能。 User Profiles…可以从下拉式菜单中的Preferences中进入。 3）在工具条选择按钮。 弹出Open file…窗口。 4）选择plate_hole.hm文件，模型位于
带孔板的建模及有限元分析Word版
基于SolidWorks带孔板的建模及有限元分析 李军 摘要：利用SolidWorks对带孔矩形板进行虚拟建模，通过赋予板材材质、载荷后进行网格划分，进而进行有限元分析，得出其应力、应变和位移的分布图，并对结果进行分析研究对板材安全性的影响。 关键词：SolidWorks；带孔板；建模；有限元分析 0 SolidWorks简介 Solidworks是一款优秀的三维设计软件，具有十分强大的零件设计功能及装配模块，同时也拥有丰富的后置处理模块。由于其功能强大，新手上手快，应用领域广，所以成为了主流的三维造型软件。经过17年的发展，在全球已经拥有30多万的客户，最新版本为SolidWorks 2011版。在中国SolidWorks在计算机辅助设计、计算机辅助工程、计算机辅助制造、计算机辅助工艺、数据管理等方面为企业提供了强大的动力，使企业在管理、设计和制造方面有了很大的提升。 1 带孔板的模型建立 矩形板材的尺寸为300*180*10mm，孔位于中心，直径为50mm，模型如图1。 图1 带孔矩形板模型 2前置处理 2.1在Command Manager中点击SIMULATION选项，建立新算例，名称默认，确认。 2.2赋予板材材料属性 材料为AISI304，材料属性如表1
表1 材料的属性 模型参考属性零部件 名称:AISI 304 模型类型:线性弹性同向性 默认失败准则:最大von Mises 应力屈服强度: 2.06807e+008 N/m^2 张力强度: 5.17017e+008 N/m^2 弹性模量: 1.9e+011 N/m^2 泊松比:0.29 质量密度:8000 kg/m^3 抗剪模量:7.5e+010 N/m^2 热扩张系数: 1.8e-005 /Kelvin SolidBody 1(凸台-拉伸1)(aisi304带孔矩形钢板静力分析) 曲线数据:N/A 2.3网格生成 在SIMULATION选项中选择“运行”中的“生成网格”，使用默认网格划分。网格 信息如表2，网格信息细节如表3，网格划分后的模型如图2。 表2 网格信息 网格类型实体网格 所用网格器: 基于曲率的网格 雅可比点 4 点 最大单元大小7.44196 mm 最小单元大小7.44196 mm 网格品质高 表3 网格信息细节 节点总数23523 单元总数13612 最大高宽比例 3.9347 单元(%)，其高宽比例< 3 99.7 单元(%)，其高宽比例> 10 0 扭曲单元(雅可比)的% 0 完成网格的时间(时;分;秒): 00:00:03 计算机名: PC-201009062016
有限元分析基础教程
有限元分析基础教程
前言 有限元分析已经在教学、科研以及工程应用中成为重要而又普及的数值分析方法和工具；该基础教程力求提供具备现代特色的实用教程。在教材的内容体系上综合考虑有限元方法的力学分析原理、建模技巧、应用领域、软件平台、实例分析这几个方面，按照教科书的方式深入浅出地叙述有限元方法，并体现出有限元原理“在使用中学习，在学习中使用”的交互式特点，在介绍每一种单元的同时，提供完整的典型推导实例、MATLAB实际编程以及ANSYS应用数值算例，并且给出的各种类型的算例都具有较好的前后对应性，使学员在学习分析原理的同时，也进行实际编程和有限元分析软件的操作，经历实例建模、求解、分析和结果评判的全过程，在实践的基础上深刻理解和掌握有限元分析方法。 一本基础教材应该在培养学员掌握坚实的基础理论、系统的专业知识方面发挥作用，因此，教材不但要提供系统的、具有一定深度的基础理论，还要介绍相关的应用领域，以给学员进一步学习提供扩展空间，本教程正是按照这一思路进行设计的；全书的内容包括两个部分，共分9章；第一部分为有限元分析基本原理，包括第1章至第5章，内容有：绪论、有限元分析过程的概要、杆梁结构分析的有限元方法、连续体结构分析的有限元方法、有限元分析中的若干问题讨论；第二部分为有限元分析的典型应用领域，包括第6章至第9章，内容有：静力结构的有限元分析、结构振动的有限元分析、传热过程的有限元分析、弹塑性材料的有限元分析。在基本原理方面，以基本变量、基本方程、求解原理、单元构建等一系列规范的方式进行介绍；在阐述有限元分析与应用方面，采用典型例题、MATLAB程序及算例、ANSYS算例的方式，以体现出分析建模的不同阶段和层次，引导学员领会有限元方法的实质，还提供有大量的练习题。 本教程的重点是强调有限元方法的实质理解和融会贯通，力求精而透，强调学员综合能力(掌握和应用有限元方法)的培养，为学员亲自参与建模、以及使用先进的有限元软件平台提供较好的素材；同时，给学员进一步学习提供新的空间。 本教程力求体现以下特点。 (1)考虑教学适应性：强调对学员在数学原理、分析建模、软件应用几个方面的培养目标要求，注重学员在工程数值方面的基础训练，培养学员“使用先进软件＋分析实际问题”的初步能力。 (2)考虑认知规律性：力求按照有限元分析方法的教学规律和认知规律，在教材中设计了“基本变量、基本方程、求解原理、单元构建”这样的模块；并体现出有限元原理“在使用中学习，在学习中使用”的交互式特点，在介绍每一种单元的同时，提供实用的MATLAB实际编程和数值实例；在每一章还进行要点总结，给出典型例题，以引导学员领会有限元方法的实质，体现教材的启发性，有利于激发学员学习兴趣和便于自学。 (3)考虑结构完整性：本教程提供完整的教材结构：绪论、正文、典型例题、基于MATLAB的编程算例与数值算例、具有一定深度的ANSYS算例、各章要点、习题、专业术语的英文标注、关键词中文和英文索引、参考文献，便于学员查阅。 (4)内容上的拓展性：除基本内容外，还介绍了较广泛的应用领域，包括：静力结构分析、结构振动分析、传热过程分析、弹塑性材料分析；提供了有关的典型问题的建模详细分析过程，基本上反映了有限元分析在一些主要领域的应用状况及建模方法。 (5)编排上的逻辑性：本教程力求做到具有分明的层次和清楚的条理，在每一章中重点突出有限元方法的思想、数理逻辑及建模过程，强调相应的工程概念，提供典型例题及详解，许多例题可作为读者进行编程校验的标准考题(Benchmark)，还提供了对应的MATLAB编程算例与ANSYS算例，特别是介绍了基于APDL参数化的ANSYS建模方法，并给出具体的实例，力求反映有限元分析的内在联系及特有思维方式。
开孔板问题(仅限借鉴)
开孔板的问题（应力集中的问题） 一. 引言 应力集中即Stress concentration，是指受力构件由于外界因素或自身因素几何形状、外形尺寸发生突变而引起局部范围内应力显著增大的现象。 在弹性力学中，这是一类问题，应力在固体局部区域内显著增高的现象。多出现于尖角、孔洞、缺口、沟槽以及有刚性约束处及其邻域。应力集中会引起脆性材料断裂；使物体产生疲劳裂纹。在应力集中区域，应力的最大值（峰值应力）与物体的几何形状和加载方式等因素有关。局部增高的应力值随与峰值应力点的间距的增加而迅速衰减。由于峰值应力往往超过屈服极限而造成应力的重新分配，所以，实际的峰值应力常低于按弹性力学计算出的理论峰值应力。反映局部应力增高程度的参数称为应力集中系数k，它是峰值应力与不考虑应力集中时的应力的比值，恒大于1且与载荷大小无关。 二．产生应力集中的原因 构件中产生应力集中的原因主要有： (1) 截面的急剧变化。如：构件中的油孔、键槽、缺口、台阶等。 (2) 受集中力作用。如：齿轮轮齿之间的接触点，火车车轮与钢轨的接触点等。 (3) 材料本身的不连续性。如材料中的夹杂、气孔等。 (4) 构件中由于装配、焊接、冷加工、磨削等而产生的裂纹。 (5) 构件在制造或装配过程中，由于强拉伸、冷加工、热处理、焊接等而引起的残余应力。这些残余应力叠加上工作应力后，有可能出现较大的应力集中。(6) 构件在加工或运输中的意外碰伤和刮痕。 三．弹性力学中的应力集中 1.工程结构中常开设孔口最简单的为圆孔。 弹性力学研究‘小孔口问题’，应符合 (1)孔口尺寸＜＜弹性体尺寸， 孔口引起的应力扰动局限于小范围内。 (2)孔边距边界较远（＞1.5倍孔口尺寸） 孔口与边界不相互干扰。
带孔平板的应力集中分析
有限元方法 Finite Element Method ——基于ANSYS的有限元建模与分析 姓名吴威 学号20100142 班级10级土木茅以升班2班 西南交通大学 2014年4月
综合练习——带孔平板的应力分布及应力集中系数的计算一、问题重述 计算带孔平板的应力分布及应力集中系数。 二、模型的建立与计算 在ANSYS中建立模型，材料的设置属性如下 分析类型为结构（structural），材料为线弹性（Linear Elastic），各向同性（Isotropic）。弹性模量、泊松比的设定均按照题目要求设定，以N、cm为标准单位，实常数设置中设板厚为1。
采用solid 4 node 42板单元，Element Behavior设置为Plane strs w/thk。 建立模型时先建立完整模型，分别用单元尺度为5cm左右的粗网格和单元尺度为2cm左右的细网格计算。 然后取四分之一模型计算比较精度，为了使粗细网格单元数与完整模型接近，四分之一模型分别用单元尺度为2.5cm左右的粗网格和单元尺度为1cm左右的细网格计算。 (1) 完整模型的计算 ①粗网格
单元网格的划分及约束荷载的施加如图（单元尺度为5cm） 约束施加时在模型左侧边界所有节点上只施加x方向的约束，即令U X=0，在左下角节点上施加x、y两个方向的约束，即U X=0、U Y=0。荷载施加在右侧边界上，大小为100。 对模型进行分析求解得到： 节点应力云图（最大值222.112）
单元应力云图（最大值256.408） 可看出在孔周围有应力集中现象，其余地方应力分布较为均匀，孔上部出现最大应力。 ②细网格 单元网格的划分及约束荷载的施加如图（单元尺度为2cm）
有限元分析步骤
有限元建模与分析 有限元分析（FEA）是一种预测结构的偏移与其它应力影响的过程，有限元建模（FEM）将这个结构分割成单元网格以形成实际结构的模型，每个单元具有简单形态（如正方形或三角形）。这样有限元程序就有了可写出在刚度矩阵结构中控制方程方面的信息。每个单元上的未知量就是在节点上的位移，这个点就是单元元的连接点。有限元程序将这些单个单元的刚度矩阵组合起来以形成整个模型的总刚度矩阵，并给予已知力和边界条件来求解该刚度矩阵以得出未知位移，从节点上位移的变化就可以计算出每个单元中的应力。 有限单元由假定的应变方程式导出，有些单元可假设其应变是常量，而另外一些可采用更高阶的函数。利用给定单元的这些方程和实际几何体，则可以写出外力和节点位移之间的平衡方程。对于单元的每个节点来说，每个自由度就有一个方程，这些方程被十分便利地写成矩阵的形式以用于计算机的演算中，这个系数的矩阵就变成了一个显示出力对位移的关系的刚度矩阵：{F}=[K]、{d} 尽管求知量处于离散的自由度，内部方程仍被写成表述为连续集的应变函数。这就意味着如果选择了正确单元的话，纵然这个有限元模型有一组离散的方程，只要用有限的节点和单元也可以收敛出正确的答案。 有限元模型是解决全部结构问题的完全理想的模型。这些问题包括节点的定位，单元，物理的和材料的特性，载荷和边界条件，根据分析类型的不同，如静态结构载荷，动态的或热力分析，这个模型就确定得不同。 一个有限元模型常常由不止一种单元类型来建立，有限元模型是以结构的偏移来建立成数学模型，而不只是在外观上象原结构。也许某个零件用梁单元最好，而另外的零件则可能用薄壳单元最理想。 对于给定的问题来讲，求解结果的准确性将取决于结构建模的好坏，负载和边界条件的确定，以及所用单元的精度。 一般来讲，如模型细分更小的单元，则求解将更准确。了解你在最终的求解结果上有充分收敛的唯一确信的方法是用更细网格的单元来建立更多的模型，以检查求解结果的收敛性。 新的有限元用户经常产生想象上的错误，即建立一个有限元模型的目的是建立一个看起来象这种结构的模型。有限元建模的目的是建立一个从数学意义是“相似”的模型，而不是一个外观相似的模型。一个有经验的使用者学会了怎样选择单元的正确类型，和在模型的不同区域中怎样来细分网格。 一个经常忽略的错误根源是在一个模型中的负载和边界条件上进行了错误的假设。同时也很轻易地相信一个有限元模型的每个十进位的结果。以及忘掉了在负载和边界条件上粗糙的假设。如果有一个关于怎样建立边界条件模型的问题的话，宁可用你的模型以不同的方法去测试其灵敏度，而不是仅遵循一种方法，得出一种答案，
开孔板分析
Step
00
概要
? 二维线性静力分析
开孔板
? 模型
- ? 对称模型 - 单位 : N, mm - 各向同性弹性材料 - 平面应力单元
? 荷载和边界条件
- 线压力 - 约束(对称)
? 模型
? 输出结果
- 范.梅塞斯应力 - 主应力向量 - 结果标注
开孔板
Step
01
1 2 3 4 5 6
分析 > 分析控制 操作步骤
– 控制 表单
分析类型 : [选择2D和XY平面] 点击 [
] [单位系统]
1
长度 : [mm] 点击 [确认] 键 点击[确认] 键 在工作窗口点击鼠标右键并选择[隐藏基 2
准面，栅格，三角标]
5
6 3
4
________________________________________________________________________________________________________________________________
开孔板 开孔板
|
1
Step
02
1 2 3 4 5
几何 > 曲线 > 在工作平面上创建 > 操作步骤
2D 矩形(线框)… , 圆…
3
位置:“(0) , <10, 30>”回车 点击[取消] 键 点击[显示全部] 中心:“(0)”, 半径:“5”回车 点击[取消] 键
?
2
?
1
1
2
4
?
1
( ): “坐标 x, y”, 输入一个点回车 < >: “相对 dx, dy”，输入一个点回车 (0) 等于 (0, 0) 5
?
2
[Esc] 是命令[取消]的快捷键.
开孔板
Step
03
1 2 3 4 5 6
几何 > 曲线 > 操作步骤
交叉线…
点击[
] 选择屏显对象
?
2
?
1
点击[适用] 键 点击[取消] 键
2
3
选择有标记[ O ]的3条线 按键盘上的 [删除] 键 点击[确认] 键 6
4
?
1
“Ctrl+A” 是“选择屏显示对象”快 捷键.
?
2
[Enter] 是[适用]命令的快捷键.
________________________________________________________________________________________________________________________________
2
| 开孔板
开孔板
有限元建模基本原则
?确保精度 ?控制规模 ?确保精 度: 表格1:误差分析及处理 即使采用较少的单元和较低的差值函数阶次，也能获得较满意的离散精度。例如，假设场函数在整个结构内的分布是二次函数，则用一个二次单元离散就能得到场函数的精确解。如果场函数是线性或接近于线性分布，则用线性单元离散也能得到很好的离散精度。但实际问题的场函数往往很复杂（如存在应力集中），在整个结构内很难遵循某一种函数规律，某些部位可能按高阶函数规律分布，某些部位又可能接近低阶函数的性质。故，在划网格时，结构内的不同部位可能采用不同密度和阶次的网格形式。 综上所述：提高精度的措施： 1?提高单元阶次（单元插值函数完全多项式的最高次数） 阶次越高，插值函数越能逼近复杂的真实场函数，物理离散精度越高。 其次，高阶单元的边界可以是曲线或曲面，因此在离散具有曲线或曲面边界 的结构时，几何离散误差也较线性单元小。所以当结构的场函数和形状较复杂时，可以采用这种方法来提高精度。 单元的阶次越高，收敛速度越快。 2?增加单元数量 等同于减小单元尺寸，尺寸减小时，单元的插值函数和边界能够逼近结构的 实际的场函数和实际边界，物理和几何离散误差都将减小。当模型规模不太大时, 可以采用这种方法提高精度。 但是值得注意的是：精度随着单元数量增加是有限的，当数量增加到一定程
度后，继续增加单元数量，精度却提高甚微，再采用这种方法就不经济了。实际操作时可以比较两种单元数量的计算结果，如果两次计算的差别较大，可以继续增加单元数量，否则停止增加。 3.划分规则的单元形状 单元形状的好坏将影响模型的局部精度，如果模型中存在较多的形状较差的单元，则会影响整个模型的精度。 直观上看，单元各条棱边或各个内角相差不大的形状是较好的形状。 4.建立与实际相符的边界条件 如果模型边界条件与实际工况相差较大，计算结果就会出现较大的误差，这 种误差有时甚至会超过有限元法本身带来的原理性误差。 可采用组合结构模型法，这种方法可以较好地考虑影响较大的结构间的相互作用，避免人为设置边界条件带来的误差。或采用一些测试结果，将计算值与测试值进行比较，以逐步将边界条件调整合理。 5.减少模型规模 计算误差与运算次数有关，运算次数越多，误差累计就可能越大，所以采取适当的措施降低模型规模，减少运算次数，也可能提高计算精度。 模型规模直观上可以用节点数和单元数来衡量，一般讲，节点数和单元数越多，模型规模越大，反之则越小。 在估计模型规模时，除考虑节点的多少外，还应考虑节点的自由度数，总刚度矩阵的阶次等于节点数与其自由度数的乘积，即结构的总自由度数。 减小模型规模的方法： （1）对模型进行处理：建立几何模型时，并不总是照搬结构的原有形状和尺寸，有时要做适当的简化和变换处理。合理的近似和变换可以降低模型规模，而仍然保持一定的工程精度要求。几何模型的处理方法有：降维处理、细节简化、等效变化、对称性利用和划分局部结构等。 此处很重要，参考《有限元法-原理、建模及应用》第二版.杜平安编著154 页.左下角 （2）采用子结构法：将一个复杂的结构从几何上分割为一定数量的相对简单的子结构，首先对每个子结构进行分析，然后将每个子结构的计算结果组集成整体结构的有限元模型。这种模型比直接离散结构所得到的模型要相对简单的多，从而使模型规模得到控制。这种方法适用于静力分析和动力分析。还有三种方法，不适合初级学者，待续… 看abaqus视频时了解到，对于三角形单元，一般要用二阶单元来提高精度，二阶单元会增加自由度数；但对于四边形或六面体单元，一般一阶单元已有很好的精度，不必使用二阶单元。
孔板结构原理特点
孔板结构原理特点 中文名称：孔板 英文名称：orifice plate 定义：设在管道或泄水隧洞中，用以量测流量或进行消能的开孔隔板。 孔板orifice plate 安装在封闭管道中，按节流装置的原理，测量液体、气体和蒸汽流量的检出元件。 标准孔板是一块具有圆形开孔的金属薄板,圆孔壁与孔板前端面成直角,安装时孔板轴心与管道轴线同心。 孔板已有国际标准(ISO 5167)。测出孔板两端压差，按此标准即可算出具有一定精确度的流量值。孔板取压方式在国际标准中规定为径距取压、法兰取压和角接取压（取压孔紧靠孔板）3种。当测量含有少量固体的液体或含有少量液体的气体时，为便于少量固体或液体通过，孔板的开孔可制成扇形的,或制成与管道的轴线是偏心的. 孔板是测量流量的差压发生装置，配合各种差压计或差压变送器可测量管道中各种流体的流量。节流装置包括环室孔板，喷嘴等。节流装置与差压变送器配套使用，可测量液体、蒸汽、气体的流量，它广泛应用于石油、化工、冶金、电力、轻工等部门。 充满管道的流体，当它们流经管道内的节流装置时，流束将在节流装置的节流件处形成局部收缩，从而使流速增加，静压力低，于是在节流件前后便产生了压力降，即压差，介质流动的流量越大，在节流件前后产生的压差就越大，所以可以通过测量压差来衡量流体流量的大小。这种测量方法是以能量守衡定律和流动连续性定律为基准的。 智能节流装置（流量计）是集流量、温度、压力检测功能于一体，并能进行温度、压力自动补偿的新一代流量计，该仪表采用先进的微机技术与微功耗新技术，功能强，结构紧凑，操作简单，使用方便。 特点 ▲节流装置结构易于复制，简单、牢固，性能稳定可靠，使用期限长，价格低廉。 ▲孔板计算采用国际标准与加工 ▲应用范围广，全部单相流皆可测量，部分混相流亦可应用。 ▲标准型节流装置无须实流校准，即可投用。 ▲一体型孔板安装更简单，无须引压管，可直接接差压变送器和压力变送器。 智能型特点 ▲采用进口单晶硅智能差压传感器 ▲高精度，完善的自诊断功能 ▲智能孔板流量计其量程可自编程调整。 ▲可同时显示累计流量、瞬时流量、压力、温度。 ▲具有在线、动态全补偿功能外，还具有自诊断、自行设定量程。 ▲配有多种通讯接口
开孔薄板有限元分析报告
开孔薄板有限元分析报告 一、有限元分析的目的 通过对两种模型（一个上边开口的和另一个上下两边开口的模型）的静力分析，比较与其对应的理论解的不同，了解有限元仿真软件与理论计算存在的，进一步熟悉workbench求解有限元问题的一般步骤。 二、实体建模（两个模型） 建立如下所示的模型，其中，边长300mm，宽80mm，厚5mm，边缘为半径是10mm的半孔。 上边开口的实体模型（模型A） 上下两边开口的模型（模型B）
模型A 模型B
模型采用的单元类型 模型A： 1 386 2 LID186 (20 Node Quadratic Hexahedron) 2 3858 SOLID186 (20 Node Quadratic Wedge) 3 112 CONTA17 4 (Quadratic Quadrilateral Contact) 4 112 TARGE170 (Quadratic Quadrilateral Target) 5 64 SURF154 (3D Quadratic Quadrilateral) 模型B： 1 3856 SOLID186 (20 Node Quadratic Hexahedron) 2 3866 SOLID186 (20 Node Quadratic Wedge) 3 100 CONTA17 4 (Quadratic Quadrilateral Contact) 4 100 TARGE170 (Quadratic Quadrilateral Target)
5 64 SURF154 (3D Quadratic Quadrilateral) 2.载荷与约束的施加方法（绘图表示并说明）； 两模型施加的载荷与约束相同 约束：单击static structural，选择长方体的左侧面，鼠标右键选择“insert>fixed support” 载荷：选择长方体的左侧面，鼠标右键选择“insert>force”，大小为50N。 四、计算结果；（变形图，应力等色线图,约束反力列表等） （1）模型A的求解结果： 总的变形位移图
