带孔平板的应力集中分析
平板开孔应力集中系数
![平板开孔应力集中系数](https://img.taocdn.com/s3/m/ebecd7d218e8b8f67c1cfad6195f312b3169ebf5.png)
平板开孔应力集中系数引言平板开孔应力集中系数是研究平板开孔结构中应力分布特性的重要参数。
在工程实践中,平板开孔结构广泛应用于各种领域,如航空、航天、汽车、船舶等。
因此,了解平板开孔应力集中系数的计算方法和影响因素对于设计和优化这些结构具有重要意义。
本文将详细介绍平板开孔应力集中系数的概念、计算方法和影响因素,以及其在工程实践中的应用。
一、概念平板开孔应力集中系数是指开孔结构中应力集中程度的一个参数。
在平板开孔结构中,开孔处会引起应力场的改变,导致应力集中。
平板开孔应力集中系数是用来描述这种应力集中程度的一个量化指标。
通常用Kt表示,计算公式为Kt=σmax/σnom,其中σmax为开孔处的最大应力,σnom为无孔平板的应力。
二、计算方法平板开孔应力集中系数的计算方法主要有理论计算方法和实验测量方法两种。
1. 理论计算方法理论计算方法是通过应力场分析和力学原理推导,得到平板开孔应力集中系数的数值。
常用的理论计算方法有应力集中系数图表法、应力函数法和有限元法。
应力集中系数图表法是一种经验方法,通过查表得到平板不同尺寸和不同孔径的应力集中系数。
这种方法适用于简单几何形状的开孔结构。
应力函数法是一种基于弹性力学理论的解析方法,通过求解弹性力学方程得到平板开孔应力场的解析解,进而计算应力集中系数。
这种方法适用于较为复杂的开孔结构。
有限元法是一种数值计算方法,通过将开孔结构离散化为有限个单元,利用数值计算方法求解应力场,进而计算应力集中系数。
这种方法适用于各种复杂的开孔结构,计算结果较为准确。
2. 实验测量方法实验测量方法是通过物理实验手段测量开孔结构中的应力分布,进而计算应力集中系数。
常用的实验测量方法有应变测量法和光弹性法。
应变测量法是通过在开孔结构表面粘贴应变片,利用应变片的变形来测量应力分布,进而计算应力集中系数。
这种方法需要在实验室中进行,操作较为复杂。
光弹性法是通过在开孔结构表面涂覆光弹性涂层,利用光弹性涂层的颜色变化来测量应力分布,进而计算应力集中系数。
平板孔口应力集中的ANSYS有限元分析喻光安
![平板孔口应力集中的ANSYS有限元分析喻光安](https://img.taocdn.com/s3/m/07128d17b8f67c1cfbd6b8fc.png)
平板孔口应力集中的ANSYS 有限元分析一、开孔的应力集中和应力集中系数容器开孔后使承载截面减小,破坏了原有的应力分布,并产生应力集中,而且接管处容器壳体与接管形成不连续结构而产生边缘应力,这两种因素均使开孔或开孔接管部位的局部应力比壳体的薄膜应力大,这种现象称为开孔的应力集中。
常用应力集中系数t K 来描述接管处的应力集中特性。
未开孔时的名义应力为σ,开孔后按弹性方法计算出最大应力若为max σ,则弹性应力集中系数的定义为σσ/max t =K 。
下面以两向拉伸应力作用下的平板为例,利用ansys 有限元分析得出平板的受力情况,求出t K 的值,并与理论解作分析比较。
二、两向拉伸应力作用下平板的理论分析。
如图所示为无限平板受21σσ≥两向拉伸应力作用,由弹性力学的知识可得A 、B 两点的应力为213σσσ-=A ,12-3σσσ=B比较可得 1211max t -3σσσσσ==K 当σσσ==21时 2-31211max t ===σσσσσK 当σσ=1,σσ212=时 5.20.5-31max t ===σσσσσK三、建立模型。
设有中心带圆孔的长方形平板,板的厚度为0.05m ,圆孔的孔半径r=0.05m,材料的弹性模量E 为2e11,泊松比为0.3,板长度为30m ,宽度为230m ,m N /401=σ,m /202N =σ2σ 平板开小圆孔的应力集中取四分之一薄板,模型如下:对模型进行网格划分并施加荷载,并对圆孔周围的区域进行局部网格划分,划分后的模型。
,Ansys计算后的应力云图如下:由应力云图可知,圆孔处最大应力m N /27.100max =σ 验证公式当m /401N ==σσ,m N /20212==σσ时 50675.24027.1001max t ≈==σσK ,基本符合理论解2.5。
中心开小孔的平板孔边应力情况
![中心开小孔的平板孔边应力情况](https://img.taocdn.com/s3/m/0a5f6044ae45b307e87101f69e3143323968f5cd.png)
中心开小孔的平板孔边应力情况说起平板上打小孔,很多人可能第一反应是:这事儿不就是在板子上戳个洞嘛,有啥难的。
嗯,确实,这个动作看起来简单,但是一旦我们把目光放到“应力”上,那就有点复杂了,嘿嘿,不是你想象的那种简单事儿。
在平板上打个小孔,尤其是孔的边缘,它的“应力情况”可不容小觑,稍微不注意,整个板子的稳定性可能就会大打折扣,得不偿失呀。
我们得知道,孔边的应力分布就像是“张扬的孩子”,它总是容易“跑偏”。
尤其是中心开小孔这种情况,孔周围的材料就像是被“压得喘不过气来”一样,四周的应力是特别集中的。
这种集中应力的情况,一旦板子承受不住,就可能会发生裂纹扩展,最后直接导致整个板子的断裂。
想象一下,如果一个平板就像一块饼干,给它中间戳个洞,那么剩下的部分不就特别容易碎吗?可不是嘛,整个结构的“抗压能力”就大大减弱了。
你说得了,怎么能这么脆弱呢?咱们做过力学课的朋友应该知道,材料的力学性能可不是一成不变的,尤其是边缘区域,它最容易“脆弱”。
因为,孔边缘就是应力集中的地方,力都在这儿堆积,哪怕孔的大小只有个头盖那么小,压力可一点也不小。
想象一下,当你给一块铁板打个小孔时,它周围的分子简直就像是在争先恐后地进行“最后一搏”,承受的压力往往是比其他地方要大得多。
就像你试图把气球吹得越来越大,气球表面会有一种“微妙”的膨胀感,到了极限,不就是爆炸嘛,和孔边的应力有异曲同工之妙。
更有意思的是,这个“集中应力”可不是每次都乖乖地呆在一个地方,它们是会随着板材的形状、材料的不同而变化的。
有的板子可能因为本身材质的强度比较高,导致孔边的应力集中比较少;而有的板子可能会因为某些微小的瑕疵,导致应力集中更严重。
这就像是你有时站在地铁里,一会儿被挤到这个方向,一会儿又被推到那个方向,搞得你晕头转向,根本没法放松。
那么问题来了,既然孔边的应力这么麻烦,咱们该如何应对呢?科学家和工程师早就给出了不少办法。
一个常见的技巧就是:孔的边缘不要太尖锐,最好是做个圆弧形的过渡。
孔边导角对开孔方形平板应力集中问题的理论解分析
![孔边导角对开孔方形平板应力集中问题的理论解分析](https://img.taocdn.com/s3/m/507c8ae6b8f3f90f76c66137ee06eff9aef849fe.png)
孔边导角对开孔方形平板应力集中问题的理论解分析摘要:开孔方形平板的应力集中是工程实践中常见的问题,对材料的强度和整体安全性造成较大的影响。
本文采用孔边导角的理论基础,对开孔方形平板的应力分布进行了详细的分析和解释。
通过求解平板的应力分布,明确了孔边导角对平板周边应力的影响规律,并提出了相应的解决方案。
关键词:孔边导角;开孔方形平板;应力分布;影响规律;解决方案一、引言开孔方形平板是工程实践中常见的结构,应用广泛,但由于其孔洞的存在,易产生应力集中,从而降低了整体结构的强度和安全性。
为了解决这个问题,需要对平板的应力分布进行深入的理论研究和分析,掌握其影响规律,提出相应的解决方案。
本文采用孔边导角的理论基础,对开孔方形平板的应力分布进行了详细的分析和解释。
通过求解平板的应力分布,明确了孔边导角对平板周边应力的影响规律,并提出了相应的解决方案。
二、理论分析1. 开孔方形平板的应力分布开孔方形平板的应力分布与材料、载荷以及孔洞形状等因素有关,本文主要考虑材料为线性弹性材料、载荷为集中荷载、孔洞形状为正方形的情况。
由于对称性的存在,平板中心的应力为零。
考虑一个面积为ΔS、中心距为r的小区域内的应力分布情况,如图1所示:图1 开孔方形平板的应力分布在平板上,受载区域内部的应力分布比较均匀,可以近似看作平面应力状态。
考虑在正方形孔洞周围选择一系列小矩形,如图2所示:图2 正方形孔洞周围选取的小矩形在小矩形Δx×Δy上受力情况如下:1)沿x方向受剪切应力τx:沿x方向受到的剪切应力τx在y向积分后得到:$τ_x=∫τ_x\d y=\frac{Q}{2b}(\frac{2a^2}{(y-x)^2+4a^2}-\frac{2a^2}{(y+x)^2+4a^2})$2)沿y方向受剪切应力τy,沿x方向受拉应力σx:通过类似的推导可得:$τ_y=∫τ_y\d x=\frac{Q}{2a}(\frac{2b^2}{(x-y)^2+4b^2}-\frac{2b^2}{(x+y)^2+4b^2})$$σ_x=∫σ_x\d y=\frac{Qx}{2I_b}(b^2-a^2)$其中,Q为集中荷载,a、b分别为孔洞长、宽的一半,Ix为相对于y轴的惯性矩。
孔边导角对开孔方形平板的应力集中问题解析
![孔边导角对开孔方形平板的应力集中问题解析](https://img.taocdn.com/s3/m/bffbd4bcf605cc1755270722192e453610665b3c.png)
孔边导角对开孔方形平板的应力集中问题解析1. 简介开孔方形平板结构在实际工程中广泛应用,但孔边导角对其应力集中问题产生重要影响。
本文将对孔边导角对开孔方形平板的应力集中问题进行解析和讨论。
2. 应力集中问题开孔方形平板的孔边导角是指孔口外围与孔壁内裙的连接角度。
当孔边导角过小时,容易导致应力集中,从而减弱结构的强度和稳定性。
因此,正确设计孔边导角对于保证结构的强度和安全性非常重要。
3. 影响因素孔边导角的大小与结构材料、孔形状和应力情况等因素相关。
下面将讨论孔边导角对这些因素的影响。
3.1 结构材料对于相同的开孔方形平板结构,不同材料的孔边导角对应力集中问题的影响是不同的。
一般来说,较脆性的材料在较小的孔边导角下容易出现应力集中。
而耐高温、高强度的材料相对更能承受较小的孔边导角。
3.2 孔形状孔形状也对孔边导角的要求产生影响。
通常来说,当孔为圆形时,较小的孔边导角也较不容易产生应力集中问题。
而对于其他不规则形状的孔,较大的孔边导角可能更有利于减小应力集中。
3.3 应力情况结构的应力分布也会影响孔边导角的选择。
在拉伸应力较大的区域,较小的孔边导角可能会导致更严重的应力集中问题。
而在剪切应力较大的区域,较大的孔边导角可能更容易引起应力集中。
4. 解决方法为了解决开孔方形平板的应力集中问题,以下几种方法可以考虑:4.1 增加孔边导角通过增大孔边导角,可以减小应力集中的程度。
但需要注意的是,孔边导角过大可能会导致结构变形增加和强度降低,因此需要综合考虑。
4.2 使用圆形孔圆形孔边导角较小,因此对应力集中问题较为友好。
如果允许,可以考虑将方形孔改为圆形孔,从而减小应力集中程度。
4.3 使用结构加强件在开孔区域附近添加结构加强件,可以有效分散应力,减小应力集中的影响。
这种方法需要根据具体情况进行设计和计算。
4.4 优化材料选择选择合适的材料可以降低应力集中问题的风险。
对于较脆性的材料,可以考虑使用更强韧的材料来替代,从而提高结构的安全性。
孔边导角对开孔方形平板应力集中的解析分析

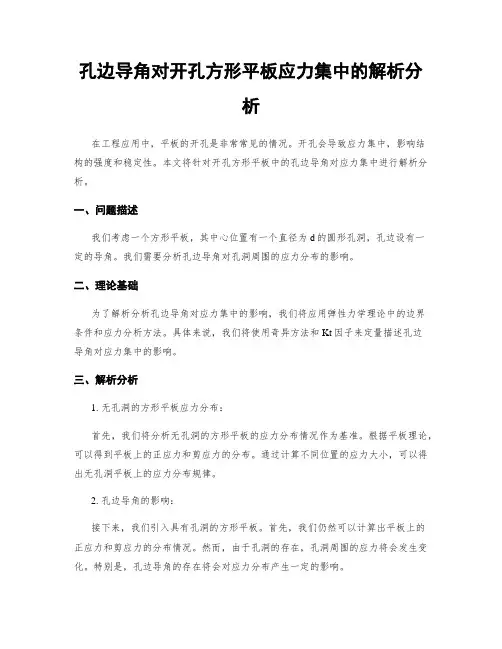

![孔边导角对开孔方形平板应力集中的解析分析](https://img.taocdn.com/s3/m/c19c2fcbd1d233d4b14e852458fb770bf78a3b1d.png)
孔边导角对开孔方形平板应力集中的解析分析在工程应用中,平板的开孔是非常常见的情况。
开孔会导致应力集中,影响结构的强度和稳定性。
本文将针对开孔方形平板中的孔边导角对应力集中进行解析分析。
一、问题描述我们考虑一个方形平板,其中心位置有一个直径为d的圆形孔洞,孔边设有一定的导角。
我们需要分析孔边导角对孔洞周围的应力分布的影响。
二、理论基础为了解析分析孔边导角对应力集中的影响,我们将应用弹性力学理论中的边界条件和应力分析方法。
具体来说,我们将使用奇异方法和Kt因子来定量描述孔边导角对应力集中的影响。
三、解析分析1. 无孔洞的方形平板应力分布:首先,我们将分析无孔洞的方形平板的应力分布情况作为基准。
根据平板理论,可以得到平板上的正应力和剪应力的分布。
通过计算不同位置的应力大小,可以得出无孔洞平板上的应力分布规律。
2. 孔边导角的影响:接下来,我们引入具有孔洞的方形平板。
首先,我们仍然可以计算出平板上的正应力和剪应力的分布情况。
然而,由于孔洞的存在,孔洞周围的应力将会发生变化。
特别是,孔边导角的存在将会对应力分布产生一定的影响。
3. 奇异方法和Kt因子的应用:为了量化孔边导角对应力集中的影响,我们可以引入奇异方法和Kt因子。
奇异方法是一种基于解析解的力学方法,用于处理应力集中问题。
而Kt因子则是一种评价应力集中程度的无量纲参数。
通过应用奇异方法,我们可以求得在孔洞周围的应力场表达式,并进一步计算出Kt因子的值。
通过比较不同孔边导角情况下的Kt因子,我们可以定量地评估孔边导角对应力集中的影响程度。
四、结果讨论在分析中,我们可以得出以下结论:1. 孔边导角会导致应力集中的程度随着导角大小的增加而增加。
2. 当导角较小时,应力集中主要出现在孔洞的角部;而当导角较大时,应力集中则更加均匀地分布在孔洞周围的边界上。
3. 根据计算得到的Kt因子,我们可以评估不同孔边导角情况下的应力集中程度,并为实际工程中的设计提供参考。
带孔平板的应力集中分析
![带孔平板的应力集中分析](https://img.taocdn.com/s3/m/e672c587102de2bd960588b6.png)
有限元方法Finite Element Method——基于ANSYS的有限元建模与分析姓名吴威学号 20100142班级10级土木茅以升班2班西南交通大学2014年4月综合练习——带孔平板的应力分布及应力集中系数的计算一、问题重述计算带孔平板的应力分布及应力集中系数。
二、模型的建立与计算在ANSYS中建立模型,材料的设置属性如下分析类型为结构(structural),材料为线弹性(Linear Elastic),各向同性(Isotropic)。
弹性模量、泊松比的设定均按照题目要求设定,以N、cm为标准单位,实常数设置中设板厚为1。
采用solid 4 node 42板单元,Element Behavior设置为Plane strs w/thk。
建立模型时先建立完整模型,分别用单元尺度为5cm左右的粗网格和单元尺度为2cm左右的细网格计算。
然后取四分之一模型计算比较精度,为了使粗细网格单元数与完整模型接近,四分之一模型分别用单元尺度为2.5cm左右的粗网格和单元尺度为1cm左右的细网格计算。
(1) 完整模型的计算①粗网格单元网格的划分及约束荷载的施加如图(单元尺度为5cm )约束施加时在模型左侧边界所有节点上只施加x 方向的约束,即令U X =0,在左下角节点上施加x 、y 两个方向的约束,即U X =0、U Y =0。
荷载施加在右侧边界上,大小为100。
对模型进行分析求解得到:节点应力云图(最大值222.112)单元应力云图(最大值256.408)可看出在孔周围有应力集中现象,其余地方应力分布较为均匀,孔上部出现最大应力。
②细网格单元网格的划分及约束荷载的施加如图(单元尺度为2cm)约束及荷载的施加方法如前,对模型进行分析求解得到:节点应力云图(最大值272.484)单元应力云图(最大值285.695)(2) 取1/4模型的计算①粗网格单元网格的划分及约束荷载的施加如图(单元尺度为2.5cm)=0,在下约束施加时在模型左侧边界所有节点上只施加x方向的约束,即UX=0。
孔边导角对开孔方形平板应力集中问题的解析探究
![孔边导角对开孔方形平板应力集中问题的解析探究](https://img.taocdn.com/s3/m/2ec9c82b001ca300a6c30c22590102020640f26e.png)
孔边导角对开孔方形平板应力集中问题的解析探究引言:开孔方形平板在工程应用中非常常见,而孔边导角是一种常用的解决孔洞周边应力集中问题的方法。
本文旨在探究孔边导角对开孔方形平板应力集中问题的解析,并分析其优势和适用范围。
一、孔边导角的定义和作用孔边导角是指在开孔结构中,通过对孔洞边缘进行设计和处理,以减小或消除由孔洞引起的应力集中现象。
其主要作用在于改善结构的强度和耐久性,并提高结构的疲劳寿命。
二、孔边导角的原理与机制孔边导角通过改变孔边缘的几何形状和拉伸区域,使应力分布更加均匀,降低应力集中。
具体来说,孔边导角可以分为两个方面的效应:1. 几何效应:通过添加导角,增加孔洞周围的拱形区域,使应力场更加平缓,减少应力集中。
2. 拉伸效应:导角的形状可以改变孔洞周围材料的受力状态,使得应力场分布更加均匀,减小应力集中。
三、导角形状对应力集中的影响导角形状对应力集中的影响是一个重要的研究方向,常见的导角形状包括圆角、梯形、V型等。
以下是几种常见导角形状的特点和适用范围的分析:1. 圆角导角:圆角导角适用于一般应力集中问题,其拱形设计可以有效分散应力,减小应力集中的程度。
2. 梯形导角:梯形导角适用于孔边缘强度较低的情况,其逐渐变宽的设计可以缓解应力集中。
3. V型导角:V型导角适用于高应力集中问题,其尖锐的V型设计可以提供更大的拱形区域,明显降低应力集中。
四、孔边导角的优势和应用范围孔边导角的优势主要体现在以下几个方面:1. 改善结构强度和耐久性:孔边导角可以降低应力集中,使结构在受力时更加均匀,提高结构的强度和耐久性。
2. 延长结构的使用寿命:通过减小应力集中,孔边导角可以延长结构的使用寿命,减少结构的疲劳损伤和断裂风险。
3. 降低结构的重量和成本:采用合理的孔边导角可以减小结构的应力集中程度,降低结构的重量和成本。
孔边导角的应用范围广泛,适用于各类开孔结构,包括但不限于:航空航天器、汽车工程、机械结构等。
有限元作业一带孔平板圆孔应力集中分析。二内六角扳手静力分析。三弹簧质量阻尼系统受谐载荷响应分析
![有限元作业一带孔平板圆孔应力集中分析。二内六角扳手静力分析。三弹簧质量阻尼系统受谐载荷响应分析](https://img.taocdn.com/s3/m/7781ddef856a561252d36fa9.png)
学号:S2*******程序版本:ANSYS 10作业一:带孔平板圆孔应力集中分析问题描述:如右图所示,一个承受单向拉伸的无限大板,在中心位置有一个小圆孔。
材料属性为弹性模量a P E 6101⨯=,泊松比为0,拉伸的均布载荷Pa p 7101⨯=,平板厚度mm t 1=。
ANSYS 10 分析步骤:1. 定义工作文件名:Utility Menu>File>Change Jobname>输入Plate>OK2. 定义工作标题:Utility Menu>File>Change Title>输入The Ansysis of Plate withsmall Circle>OK3. 重新显示:Utility Menu>Plot>Replot4. 设置系统单位制:命令输入窗口,输入命令/UNITS,SI 并回车5. 设置计算类型:ANSYS Main Menu>Preferences>选Structural>OK6. 选择单元类型:ANSYS Main Menu>Preprocessor>Element Type>Add/Edit/Delte>Add>选Solid Quad 4node 42>OK>Options>K3:Plate Strs w/thk>OK>Close7. 定义实常数:ANSYS Main Menu>Preprocessor>Real Constants> Add/Edit/Delte>Add>OK>在THK 输入1 >OK>Close8. 定义材料特性:ANSYS Main Menu>Preprocessor>Material Props> Material Models>双击选Structural>双击Linear>双击Elastic>双击Isotropic>在EX 输入1e6,PRXY 输入0>OK>点击“X”关闭9. 生成平面方板:ANSYS Main Menu>Preprocessor>Modeling>Create>Areas>Rectangle>By2 Corners>输入WP X:0 WP Y:0 Width:10 Height:10 >OK10. 生成圆孔平面:ANSYS Main Menu>Preprocessor>Modeling>Create>Areas>Circle>SolidCircle>输入WP X:5 WP Y:5 Radius:1 >OK11. 布尔运算生成孔:ANSYS Main Menu>Preprocessor>Modeling>Operate>Booleans>Subtract>Areas>选方板>点OK(Multi Entities 窗)>OK(Subtract Areas 窗) 选方板>点NEXT>OK(Multi Entities 窗)>OK(Subtract Areas 窗)12. 网格划分:ANSYS Main Menu>Preprocessor>Meshing>MeshTool>Size Control:Global>set>在NDIV 输入6>OK> MeshTool> Mesh>Pick All>Close(Warning)> Close(MeshTool)13. 施加约束:(1): ANSYS Main Menu>Solution>Define Loads>Apply>Structural>Displacement>OnNodes>点选结构左侧所有节点>OK>Lab2 DOFs:UX,VALUE:0>OK (2):ANSYS Main Menu>Solution>Define Loads>Apply>Structural>Displacement>On Nodes>点选结构左下侧(0,0)节点>OK>Lab2 DOFs:UX,UY,VALUE:0>OK14. 施加均布载荷:ANSYS Main Menu>Solution>Define Loads>Apply>Structural>Pressure>OnLines>点选结构右侧所有节点>OK>VALUE:-1E7> OK>Close15. 分析计算:ANSYS Main Menu>Solution>Solve>Current LS>OK>Yes>Close>关闭文字窗16. 结果显示:ANSYS Main Menu>General Postpro>Plot Results>Deformed Shape>点选Def+undeformed>OK> Plot Results>Contour Plot>Nodal Solu>选Stress 选von Mises stress>Def+undeformed Model>OK17. 退出系统图1 带孔平板变形形状的结果图2带孔平板应力分布的结果作业二:内六角扳手静力分析如右图所示,截面宽度为10mm的内六角扳手,在手柄端部施加扭转力100N,以及垂直向下的力20N,分析在两种载荷的作用下扳手的应力分布。
孔边导角对开孔方形平板应力集中现象解析
![孔边导角对开孔方形平板应力集中现象解析](https://img.taocdn.com/s3/m/2ae7abc203d276a20029bd64783e0912a3167c49.png)
孔边导角对开孔方形平板应力集中现象解析开孔结构在工程设计中扮演着重要的角色。
然而,开孔结构中常常会发生应力集中现象,特别是孔边导角的存在会加剧应力集中。
本文将对孔边导角对开孔方形平板应力集中现象进行解析。
1. 应力分布开孔结构中的应力分布是设计工程师需要了解的关键因素。
对于孔边导角对开孔方形平板而言,应力集中主要出现在孔边附近。
通过进行应力分析可以得到应力集中系数,从而评估孔边导角对平板强度的影响。
2. 孔边导角几何特征首先,我们需要了解孔边导角的几何特征。
孔边导角是指在孔边上形成的一定角度的斜面。
对于方形平板,孔边导角通常为45度。
这种几何形状对应力分布产生的影响非常重要。
3. 应力集中系数应力集中系数(Kt)是判断应力集中程度的重要参数。
对于孔边导角对开孔方形平板而言,应力集中系数通常会增加。
这是因为孔边导角的存在导致应力的集中,并使其附近的应力呈现周期性分布。
基于应力集中系数,我们可以估计平板在不同载荷下的破坏可能性。
4. 应力集中的影响应力集中的存在会对平板结构产生重要影响。
首先,应力集中可能会导致材料的破坏,尤其是在高载荷下。
其次,应力集中降低了材料的强度。
最后,应力集中还对平板的整体刚度产生影响。
5. 缓解应力集中的方法为了缓解孔边导角对开孔方形平板应力集中现象,可以考虑以下几种方法:- 增大导角半径:通过增大孔边导角的半径,可以有效减少应力集中现象的发生。
- 使用应力分散装置:在开孔结构周围使用应力分散装置,可以将应力分散到更大的区域,减轻应力集中的程度。
- 优化材料和结构:通过选择合适的材料和结构设计优化,可以有效降低应力集中的风险。
6. 工程实践与应用在实际工程设计中,孔边导角对开孔方形平板应力集中现象是需要考虑的重要问题。
工程师需要通过应用力学原理和数值分析方法,对开孔结构进行合理设计和优化,以确保结构的安全性和可靠性。
总结:本文对孔边导角对开孔方形平板应力集中现象进行了解析。
孔边导角对开孔方形平板应力集中的理论分析
![孔边导角对开孔方形平板应力集中的理论分析](https://img.taocdn.com/s3/m/71278b153d1ec5da50e2524de518964bcf84d220.png)
孔边导角对开孔方形平板应力集中的理论分析开孔方形平板是工程结构中常见的构件形式,而开孔边界处产生的应力集中问题是设计与分析中需要考虑的重要因素之一。
在这个任务中,我们将对孔边导角对开孔方形平板应力集中进行理论分析。
首先,我们需要了解孔边导角的概念。
孔边导角是指开孔的边界处采用一定的导角策略,以减小应力集中和延缓裂纹的产生与扩展。
对于方形开孔,在孔边采用一定的导角设计可以有效地改善应力集中现象。
在进行理论分析之前,我们需要定义一些相关的参数和术语。
假设开孔方形平板的长度为L,宽度为W,开孔的边长为D。
孔边导角的设计参数是导角半径r。
在进行应力集中的理论分析时,我们可以采用传统的应力平衡方法。
首先,我们需要计算孔边的应力集中系数Kt,它是应力集中与无缺陷平板应力之比。
对于开孔方形平板,孔边的应力集中系数与导角半径r有关。
通过理论推导和实验数据拟合,我们可以得到方形开孔的应力集中系数与导角半径的关系式。
根据这个关系式,可以计算出在给定的导角半径下孔边的应力集中系数。
另外一个需要考虑的因素是孔边导角对应力分布的影响。
通过应力分布分析,我们可以发现,在孔边导角设计得当的情况下,应力分布相对均匀,不会出现明显的应力集中现象。
此外,我们还需要考虑孔边导角对开孔方形平板整体刚度的影响。
导角的存在会影响平板的刚度,导致整体结构的变形和挠度发生变化。
通过理论分析和有限元数值模拟,我们可以得到在给定导角半径下的平板挠度和刚度信息。
这些信息对于设计和优化孔边导角设计具有重要的指导意义。
最后,我们需要考虑材料的选择与应用环境的影响。
不同的材料对于应力集中和裂纹扩展的敏感度不同,因此我们需要根据实际情况选择合适的材料。
需要注意的是,理论分析尽管能够提供一定的指导,但在实际工程中还需要结合实验和数值模拟的结果进行综合分析。
只有将理论与实践相结合,才能够得到更为准确和可靠的结果。
综上所述,孔边导角对开孔方形平板应力集中的理论分析是一个复杂而重要的课题。
孔边导角对开孔方形平板应力集中问题的理论解分析
![孔边导角对开孔方形平板应力集中问题的理论解分析](https://img.taocdn.com/s3/m/95d76576ef06eff9aef8941ea76e58fafab04503.png)
孔边导角对开孔方形平板应力集中问题的理论解分析引言在工程实践中,很多结构都需要采用开孔的设计,以满足功能要求或降低重量。
然而,在开孔结构中,会引起应力集中现象,从而影响结构的强度和耐久性。
本文将对孔边导角对开孔方形平板应力集中问题进行理论解分析,并通过Markdown 文本格式输出。
问题描述设计了一个方形平板,平板上有一个圆形孔洞。
为了减轻应力集中现象,我们在孔洞周围设计了导角。
导角的形状为四个正方形,分别位于孔洞的四个角上。
分析过程首先,我们需要确定孔边导角的尺寸。
我们可以使用简化的理论解分析方法,通过计算应力集中系数来确定导角尺寸。
首先,在没有导角的情况下,我们需要分析孔洞边缘上的应力集中系数。
根据弹性力学理论,我们可以使用巴克勃尔方程来计算。
根据巴克勃尔方程,孔洞边缘的应力集中系数可以通过下式计算:巴克勃尔方程计算公式巴克勃尔方程计算公式其中,K是应力集中系数,E是材料的弹性模量,A是孔的面积。
然后,我们根据计算得到的应力集中系数,来确定导角的尺寸。
通过引入导角,我们可以在孔洞边缘附近分布应力,从而降低应力集中现象。
我们假设导角的形状为正方形,并且导角的尺寸要足够大,以使得边缘效应可以得到有效的缓解。
然后,我们可以通过边缘效应系数来计算导角的尺寸。
导角的边缘效应系数可以通过下式计算:边缘效应系数计算公式边缘效应系数计算公式其中,N是导角的边长与孔洞的直径之比。
最后,我们可以根据得到的边缘效应系数,来确定导角的尺寸。
计算示例假设方形平板的边长为L,孔洞的直径为D。
我们希望计算出在给定材料的情况下,导角边长与孔洞直径的比例。
首先,我们需要计算孔洞的面积:孔洞的面积计算公式孔洞的面积计算公式然后,我们可以根据孔洞的面积计算应力集中系数K:应力集中系数计算公式应力集中系数计算公式接下来,我们可以计算边缘效应系数β:边缘效应系数计算公式边缘效应系数计算公式最后,通过边缘效应系数β,我们可以确定导角的边长LC:导角边长计算公式导角边长计算公式结论通过理论解分析,我们可以计算出在给定材料的情况下,孔边导角对开孔方形平板应力集中问题的解。
孔边导角对开孔方形平板应力集中分析
![孔边导角对开孔方形平板应力集中分析](https://img.taocdn.com/s3/m/59b0897d0812a21614791711cc7931b764ce7b49.png)
孔边导角对开孔方形平板应力集中分析为了分析孔边导角对开孔方形平板的应力集中情况,首先需要明确开孔方形平板的几何形状和材料特性。
假设开孔方形平板的尺寸为L×L,材料为均匀弹性材料,并且假设孔边导角为α度。
分析过程可以分为以下几个步骤:1. 几何建模:为了进行有限元分析,首先需要根据开孔方形平板的尺寸和孔的位置进行几何建模。
利用计算机辅助设计(CAD)软件,可以绘制出准确的平板模型。
在模型中,需要标出孔的位置和孔边导角。
2. 网格划分和离散化:将平板模型进行离散化处理,将平板划分为有限的小单元,例如三角形或四边形单元。
划分网格的密度需要根据实际需求进行选择,较小的网格密度可以提高模拟结果的准确性。
利用有限元分析软件,如ANSYS或ABAQUS,可以自动生成网格。
3. 材料特性设定:将材料特性输入有限元分析软件中。
这些特性包括材料的弹性模量、泊松比等。
4. 加载和边界条件设置:根据实际情况,将适当的边界条件应用于开孔方形平板模型。
这些边界条件可以包括约束和加载。
约束条件可以是固定边界或自由边界。
加载条件可以是均布载荷、集中力、压力等。
5. 模拟计算:将设定好的材料特性、加载和边界条件输入有限元分析软件中,进行模拟计算。
软件将根据所设定的条件自动计算出开孔方形平板的应力状态。
6. 结果分析:根据有限元分析软件的计算结果,可以获得开孔方形平板在孔边导角处的应力分布情况。
可以通过色谱图、云图等方式来可视化表达应力分布。
同时,可以在特定位置上提取应力值进行分析。
在分析过程中,需要注意以下几点:1. 单元网格密度要足够细,以保证准确性。
在孔边附近,应增加网格密度,以更好地捕捉应力集中的情况。
2. 材料特性选取要准确。
根据实际材料的弹性模量和泊松比,输入准确的数值。
3. 边界条件要合理设定。
需要根据实际情况选择适当的约束和加载条件,以便获得准确的应力集中分析结果。
4. 结果分析时要进行合理的判断。
应根据开孔方形平板的应力分布情况,判断应力集中的位置和强度,并进行合理的优化设计。
孔边导角对开孔方形平板应力集中问题的理论解分析
