简介：

钣金的展开长度和钣金的厚度、折弯半径、折弯角度，以及钣金材料属性（通过Y和K因子来表关系。

首先介绍Y因子和K因子：

1）K因子为钣金内侧边到折弯中线距离和钣金厚度的比值，如图1中K因子的方程式：K=A/T。

图1

2）Y因子是根据折弯中线相对于钣金厚度计算出来的比值，此教程由软件自学网首发，Y因子公式*(π/2)。Proe中Y因子默认为0.5。

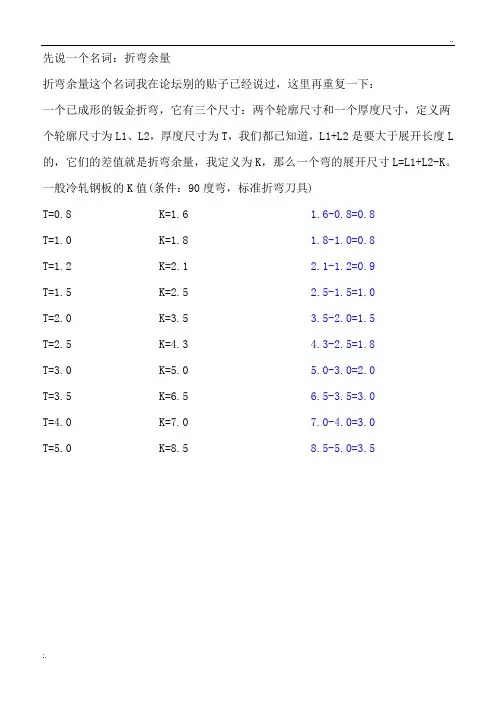

钣金展开计算公式：

如图2中钣金的展开长度 L=L1+L2+L3

L2=（π/2*R+Y*T）θ/90

其中π=3.1415，R为钣金内侧折弯半径，T为钣金厚度，θ为折弯角度（单位度）

图2

常用材料Y因子和K因子数值：

材料：软黄铜、铜，Y因子：0.55，K因子：0.35。

材料：硬黄铜、铜、软钢、铝，Y因子：0.64，K因子：0.41。

材料：硬铜、青铜、冷轧钢、弹簧钢，Y因子：0.71，K因子：0.45。
